BRUGSANVISNING 7 ADURO

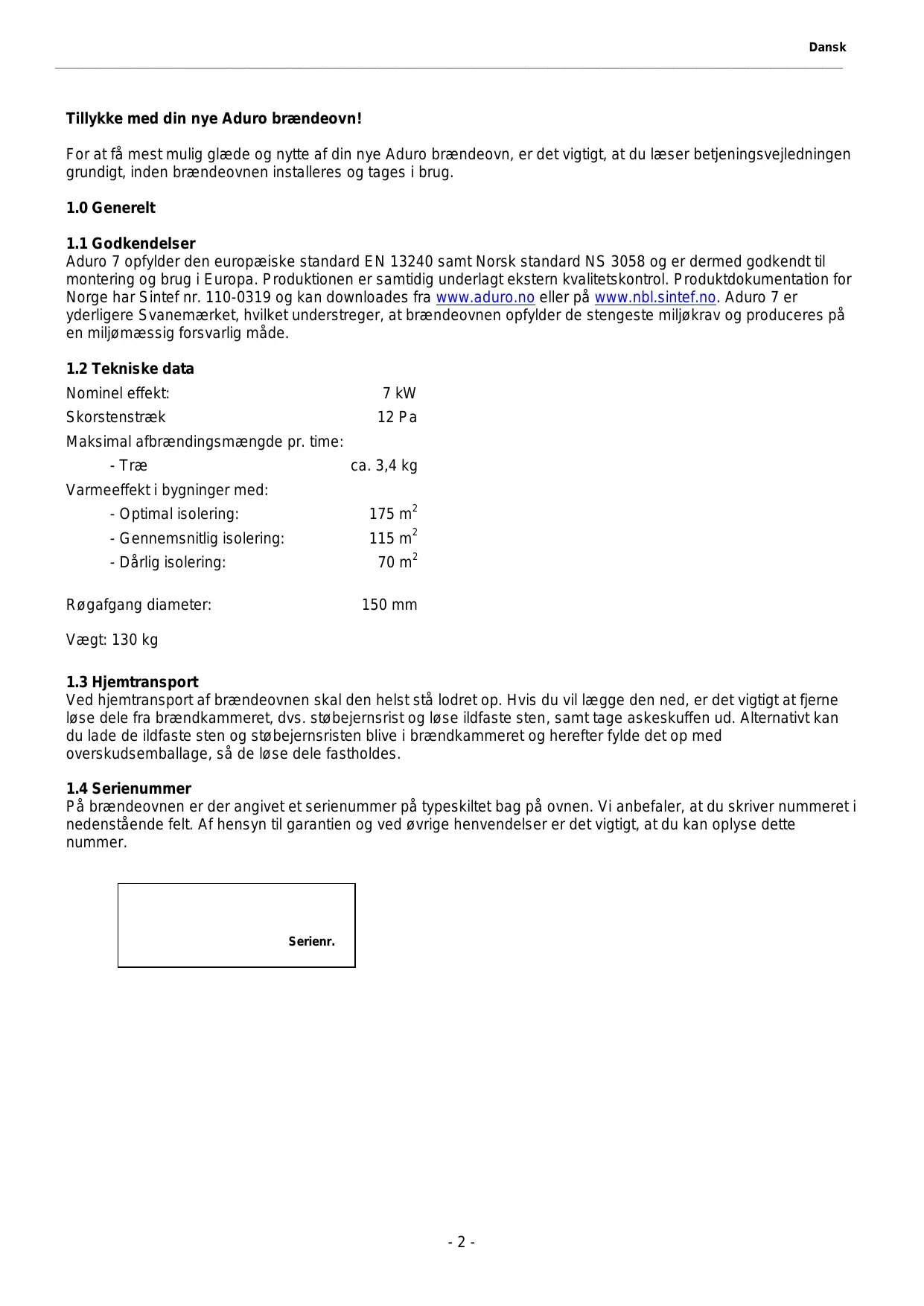

Tillykke med din nye Aduro brændeovn!

For at få mest mulig glæde og nyttte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installereres og tages i brug.

1.0 Generelt

1.1 Godkendelser

Aduro 7 opfylder den europæiske standard EN 13240 somt Norsk standard NS 3058 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Produkt Dokumentation for Norge har Sintef nr. 110-0319 og kan downloads fra www.aduro.no eller på www.nbl.sintef.no. Aduro 7 er yderligere Svanemærket, hvilket understreger, at brændeovnen opfylder de stengeste miljørkrav og produceres på en miljømæssig forsvarlig在这方面。

1.2 Tekniske data

Nominal effekt: 7 kW

Skorstenstræk 12 Pa

Maksimal afbrændingsmaengde pr. time:

• Trae ca. 3,4 kg

Varmeeffekt i bygninger med:

• Optimal isolering: 175 m²
• Gennemsnitlig isolering: 115 m²
• Dárlig isolering: 70 m²

Røgafgang diameter: 150 mm

Vægt: 130 kg

1.3 Hjemtransport

Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne løse dele fra brændkammeret, dvs. støbejernsrist og løse ildfaste sten, samt tage askeskuffen ud. Alternativt kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, SSE de løse dele fastholdes.

1.4 Seriennummer

På brændeovnen er der angivet et serienummer på typeskiltet bag på ovenen. Vi anbefaler, at du skriver nummeret i nedenstæende felt. Af hensyn til garantien og ved øvride henvendelser er det vigtigt, at du kan oplyse dette nummer.

Serienr.

2.0 Installation af brændeovnen

Du på gerne selv installerere din brændeovn - det kan dog anbefales at tage din skorstensfejer med på råd. Det er vigtigt at[vare opmærksom på, at alle lokale forordninger og regler, inklusive dem der henvisser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan øgsøge råd om installation hos din forhandler.

Bemark: Braendevynen ma fost tags i brug, nar den er godkendt af den lokale skorstensfejer.

Kun nár ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Aduro 7 brændeovnen skal opstilles minst 20 cm fra brændbart materiale bagud og mindst 52 cm ved sider af ovnen. Foran ovnen mA der ikke møbleres inden for en afstand på 80 cm. Se nedenstående illustration.

Stå brændeovnen op ad en murstensvæg eller andre ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen. I Norge gjeler følgende regler: Ved plassering mot forskriftsmessig brannmur skal avstanden minimum være 10 cm bak og 30 cm til sider.

Bemærk: at brændeovnen skal installereres på et gulv med tilstrækkelig bæreeevne. Hvis den eksisterende konstruktion ikke opfylder denen forudsætning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.

For at en brændeovn kan placeres på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er et ikke brændbart underlag nødvendigt. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimumDEXKE 30 cm foran brændeovnen og 15 cm til hver side. I Norge er det ikke et krav, at golvplattan skaldekke 15 cm till var sida. Vi anbefaler imidlertid, at golvplattan minimum dekker 5-10 cm till sidan.

2.2 Rortilslutning

Aduro 7 er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den runde plade af bagpladen øverst bag på ovenen og derefter afmonteres dækpladen, der fra fabrikken er monteret ved bagudgangen. Dækpladen monteres herefter på topafgangen indefra. Topafgangen afsluttes med en pynteplade, som ligger i askeskuffen. Til Aduro brændoevne anwendes et røgrør med en diameter på 150 mm.

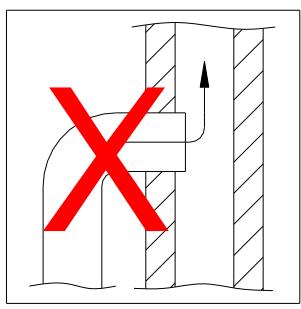

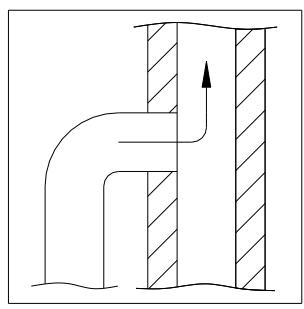

2.3 Tilslutting til muret skorsten

Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen erler et buet røgrør via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og røgrørt sættes på plads. Der ægges en tynd pakning mellem røgrør og murbøsning for at ætne samlingerne. Røgrørt skal gå 5-10 cm ind i murbøsningen, menmökke gå ind og blokere for abninger i skorstenen (se illustration nedenfor).

Læs eventuelt mere om de danske regler i Bygningsreglement for smahuse udgivet af Byggestyrelsen. Brændeovnen kan tilsluttes til en skorsten med flere pamonterede varmekilder.

3.0 Fyring i brændeovnen

3.1 Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
• Opbevar aldrig let antændelige væsker som benzin i nærheden af brændeovnen og anvend aldrig let antændelige væsker til at antænde brændet i brændeovnen.
• Tøm aldrig askeskuffen,ningar brændeovnen er varm. Der kan ligge gløder i askeskuffen i op til 24 timer after, at ilden er gæt ud. Vent derfor med at tømme askeskuffen til du er sikker på, at der ingen gløder er i asken.
  Lagen kal vare lukket, mens brændeovnen bruges. Kun de første minutter under optænding kan lagen stå på klem.
  I tilfælde af skorstensbrand: luk alle spjæld på brændeovnen og ring til brandvæsenet.

Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 ár udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tør og dermed afbrænde for hurtigt. Træet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rdderne. For at opnà optimal afbrænding mä træets fugtighed ikke overstige 18%, hvilket svarer til ca. et árs opbevaring udendørs under tag. Træets fugtighed kan måles ved hjælp af en fugtmål er ved at smøre opvaskemiddel i den ene ende af træet og puste i den,anden Ende. Hvis træet er tør nok, vil derkommen sæbebobler. Træet kløves i stykker med en diamater på ca. 10 cm og en brændelændge på max 39 cm. Ved anvendelse af for fugtigt træ reduceres ovnens virkningsgrad betydeligt og partikelemissionen øGES.

Det er forbidt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader bade miljøet, brændeovnen og dit helbred.

3.3 Hvordan taender jeg op i min brændeovn?

Optændingen er meget afgorende for en hurtig og effektiv start på forbrændingen.

1) Åbn for opstartsspjeldet/primaerspjeldet nederst under lagen og sekundæluften/sekundæspjeldet øverst bag lagen. Primæs pjeldet bruges i starten til at få bålet i gang, mens sekundæluften holder bålet ved lige. Nedenstående illustration viser brændeovnen set fra fronten med angivelse af spjaeldene.
2) Læg et kløvet stykke træ pa tværs i braendkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ pa tværs ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.

3) Hold lagen ca. 1 cm på klem, indtil glasset er sö varmt, at du ikke længere kan røre det. Luk herefter lagen. När der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lagen.

På www.aduro.dk/ www.aduro.no under „Aduro brændeovne“ / „Aduro peisovner“ kan du finde en film, som giver rám od optænding og fyring i brændeovnen.

Bemark: betjeningsgrep bliver varme, nár brændeovnen bruges. Anvend derfor den medfolgende handske til betjening af ovenen.

3.4 Første optænding

De feste gange brændeovnen anvendes, kan der forekomme røg og lugtgener fra brændeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig uduftning i/DDne periode. Det er ligeledes vigtigt at fyre forsigtigt de feste 2-3 gange, da brændeovnen herved kan udvide sig langsomt.

Desuden bør du vare opmaerk som pa, at ovnen under opvarmning og nedkøling kan give nogle sakaldte „klikkelyde“, a la nár du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.

Under feste optaending, som bør foretages med ca. 1 kg træ, er det ligeledes en god ide at lade lagen stæ pa klem, og den må ikke lukkes, for ovnen er kold. Dette bør gores for at forbindre, at pakningen klistrer fast på delve ovnen.

3.5 Hvordan fyrer jeg i min brændeovn?

Brændeovnen er beregnet for intermitterende forbrænding. Det betyder, at hvver pafyring brændes ned til gloder, fcr der genpafyres.

For at fä den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i brændkammeret ogå forbrændingen. Til normal brug bør du ikke lægge mere end to stykker træ ind. Hvis du ønsker en hj effekt, kan du lægge mere træ på. Den nominelle pharmeydelse opnås ved at pafyre ca. 1,5 kg træ pr. time.

3.6 Sekundaerspjaeld

Sekundaerspjaeldet overst bag lagen skal altid vare abent, mens der fyres i brændoevnen. Med dette spjaeld kan du tilpasse brændoevnen til skorstenstrækket og den varmeeffekt, som du ønsker. Mod højre skruer du op for lufttilforslen og mod venstre skruer du ned. Brændoevnen fungerer under normale omstændigheder med dette spjaeld mellem 60% og 100% abent. Du ma aldrig lukke sä langt ned for luftspjaeldet, at flammerne går ud. Der

skal altid vare synlige flammer for at opnå en ren og effektiv forbrænding.

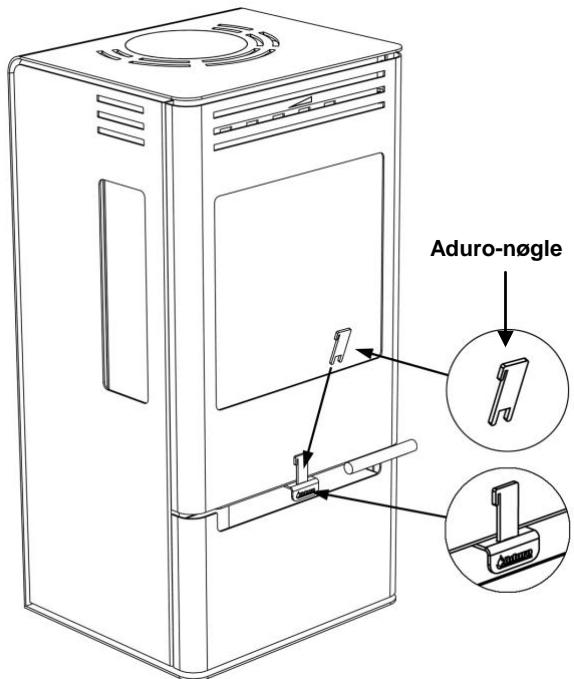

Aduro-nogle:ienne nøgle medfolger ovnen og har til formål at lette betjeningen af sekundærspældet. Nøglen pámonteres „grebet“, SSE du nemt kan justere lufttilførslen fra side til side. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned. När nøglen ikke er i brug, kan den hænge på kanten i skuffen.

3.7 Primaerspjaeld

Nár du lægger nyt træ ind, skal der Åbnes for primærspjældet nederst under lagen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er SSE lille, at det er nødwendigt at abne for primærspjældet i ca. 2 min. for at fæ ild i de nye brændestykker.

For at reducere risikoen for at der komer aske ud af ovnen, narlagen abnes for indfyring af nyt trae, er det en god ide at abne primerspjeldet nederst under lagen ca. 1 minut ffor lagen abnes. Dette resulterer i ogget traek gennem ovnen og reducerer risikoen for, at aske drysser ud.

Bemerk: hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,4 kg træ i timen, er der risiko for, at lakken på ovenen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andere skader på ovenen der skyldes overfyring ikke dækket af garantien.

3.8 Aduro-tronic

Den patentanmeldte automatik Aduro-tronic kan betjene brændeovnen for dig. Du skal sáledes kun tænke på at lægge tør træ i ovnen og aktivere automatikken. Derefter klær Aduro-tronic resten, og du kan nyde flammerne og den effektive forbrænding. Aduro-tronic er en mekanisk løsning, der virker utden tilslutning af strøm.

Bemark: det er vigtigt altid at bruge tort trae i rigtig storrelse for at opnå den optimale forbranding.

3.8.1 Sādan betjenes Aduro-tronic

Ved optaending

Ved对不起 optending af brændeovnen er der behov for, at den kan fã tilfør maksimal mængde primaerluft for at antænde bålet. Derfor kan primærspjældet holds "tvangsåbent". Dette gøres ved at trække primærspjældet welt frem og ernæst sætte Aduro-noglen i klemme (se illustration). När ownen er varm, og der er skabt et glodelag i bunden af brændkammeret, kan Aduro-tronic ættes i automatik position, dvs., at Aduro-noglen fjernes.

Alternativekandu lade lagenda pasklem de fpreste minutter af optændingsfasen (eden nogle).

Ved indfyring

Hver gang der lægges nyt træ ind i brændedeovnen, skal der tilføres primaerluft i en noje afmål tængde de første minutter. Det er dog også vigtigt, at primaerluften ikke tilføres i for lang tid. Dette er ndvendigt for at sikre optimal forbrænding. Aduro-tronic sørger for at lukke primaerluften i det rigtige tempo. Du aktiverer automatikken ved at trække primærspjældet ud, hver gang der lægges brænde ind. Aduro-tronic automatikken vil derefter lukke spjaeldet gradvist after den forprogrammerede tid.

Regulering af Aduro-tronic automatikken

Automatikken er forudindstillet, sã primæluften lukker i løbet af de første 5 minutter. Denne indstilling er brugt under test af brændeovnen på Teknologisk Institut med brænde i "standard" størrelse og i optimal fugtighed på 17-20 %. Standard størrelse for brænde er en længde på ca. 30 cm og ca. 10 x 10 cm i tykkelse. Der er øgså anvendt en "standard" skorsten til testen. I praksis kan disse forhold øandre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primæluften skal lukke lidt langsommere: (fx hvis du har lidt mindfulness skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne) Juster skruen på frontsiden af styringsbeslaget med en[lille skruetærkker, SSEukningen sker langsommere. Hvis skruen drejes til højre forlænges lukketiden og mod venstre afkortes lukketiden.

3.9 Ventilation/frisklufttilførsl

For at brændeovnen virker optimalt, skal der tilføres luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen står. Tætte huse, kraftige emhætter og ventilationsanlæg kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dãrlig forbrænding. I disse tilfælde vil det�� nødvendigt at Åbne et vindue for at tilføre luft til forbrændingen og udligne undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen står.

4.0 Skorstenen

Data til beregning af skorsten:

	Træ
Røgtemperatur mål't ved [20°C]	330
Skorstenstræk ved prøvningeffekt [mbar]/[Pa]	0,12/12
Røggasmasseflow [g/s]	6,4

Den optimale forbranding opnaes ved et konstant skorstenstræk på 0,10 til 0,14 mbar malt i røgrøret over ovenen. Der er mange faktorer, der påvirker skorstenstrækket, blandt andet temperaturen utdenfor, vindstyrke og omkringliggende bygninger. Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen. Er skorstenstrækket for højt, kan der monteres et spjæld til regulering af skorstenstrækket. Kontakt den lokale skorstensfejer for nærmere rådgivning herom.

4.1 Dárligt træk i skorstenen

Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket (lad skorstensfejeren vurdere det). Trækket skal ære ca. 0,10 - 0,14 mbar for at give en tilfredsstellende forbrænding og forhindre røgudslip.

Hvis skorstensfejeren vurderer, at trækket er i ordin, og du stadig har problemer med optændingen, kan du prove at forlændge optændingsfasen/bruge flere tynde optændingspinde, sä skorstenen varmes godt igennem.

Skorstenen trækker først optimalt, nær den er varm. Optændingsfasen kan forlænges ved at bruge masser af optændingspinde samt 1-2 optændingsblokke. Nær der er dannet glødlag, fyldes 2-3 stykker tørt, kløvet brænde på.

5.0 Vedligeholdelse af brændedeovnen

Pakninger

Med tiden bliver pakningerne slidte og bør derfor afterses. Er de utætte, bør de skiftes.

Glas

Vadt tae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodede glas. Der findes ogsa rengringsmidler, der er specielt egnet til at fjerne sod fra ruden.

Brændkammeret

De gule plader i brændkammeret slides naturligt og bør udskiftes, nr derkommen revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fås i færdige sæt. Du kan øgså købe hele plader, SSE du selv kan kopiere de slidte plader. Spørg din forhandler.

Aske

Tøm askeskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovenen, da det isolerer brændkammeret og gør det nemmere atænde op.

Rengring af brændeovnen

Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvuges med et lille mundstykke med blnde børster eller støves af med en tør blød klud. Brug ikke sprit aller andre oplosningsmidler, da dette vil fjerne malingen.

Brændeovnens indre og røgrør kan rengøres gennem lagen og eventuelt gennem renseåbning i røgrøret. Den øverste ildfaste sten (røglederpladen) kan fjernes, hvorved der er fri adgang til toppen af brændeovnen og røgrøret. Røgrøret kan øgsø fjernes fra ovnen og renses på den mæde. Rengøring af brændeovnens indre og røgrør bør foretages árligt eller hvis nødvendigt oftere i relation til, hvor ofte brændeovnen benyttes. Dette arbejde kan øgsø bestilles ved skorstensfejeren.

Reparation af overfladen

Får du en ridse i eller bliver overfladen på din brændedeovn slidt ned, kan den let afterbehandles/opfriske med den originale Senotherm® lak på spraydase. Den fås i bade sort og grå hos din lokale forhandler.

Bemark: al vedligeholdelse af brændeovnen bør kun ske, nar den er kold.

Reservedele og uautoriseretændring

Der mä kun anwendes originale reservedele til brændeovnen. Forhandleren kan vare behjælpelig med rådgivning og salg af reservedele. Enhver u autoriseret ændring af brændeovnen er forbudt, da brændeovnen derved ikke længe opfylder de godkendte specifikationer.

6.0 Tilbehør

Til Aduro ovnene tilbydes et bredt sortiment af tilbehør:

• Aduro Sweeper pejsesæt
  Gulvplader i glas
• Aduro Robust stälskorsten
  Rgrr
• Pakninger og andre reservationele

7.0 Reklamationsret og garanti

I henhold til købeloven gælder reklamationsretten i to ár fra købsdato af brændeovnen. Købskvittering med datogælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug afbrændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger,skinner, støbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes somreservedele.

7.1 Online garantiregistrering (gratis)

Aduro giver dig mulighed for at udvide ovenstaaende garanti pada din brændeovn fra to til fem ar. Du skal blot gà ind pa vores hjemmeside www.aduro.dk / www.aduro.no og registriere din nye ovn i vores garantidatabase. Garantien traeder i kraft, sāfremt du udfylder samtlige datafelter. Tidsfristen for registraring af din brændeovn er en maned fra kɒb af ovenen.

8.0 Sporgsmål og svar

Har du brug for yderligere informationer, kan du lase meget mere pa www.aduro.dk / www.aduro.no.

God fornjelse!

Godkendt proveinstitut i h. t. Delstatsbyggevedtaegterne, reg.nr.: NRW 15
Godkendt proveinstitut for byggetilsynsmaesige tilladelser
Gokkendt DIN CERTCO prveinstitut, reg.nr.: PL139
Godkendt proveinstitut, godkendt af Europakommissionen, reg.nr.: 1625

Kontrolerkläering nr. RRF - 40 09 1935

Prøvens art

Prove i h. t. DIN EN 13240 samt kravene i Forbundsstatsforordningerne for byerne München og Regensburg i h. t. certificeringsprogrammet DINplus samt tillæg i h. t. Art. 15a B-VG

Genstand for prven: Brændeovn Aduro 7, Aduro 7 Air, Aduro 7 Wall

Konstruktion/betegnelse: Konstruktion 1, Konstruktion 2

Ordregiver: Aduro AS, Silkeborgvej 765, DK - 8220 Brabrand

Nominel varmeydelse: 7,0 kW

Kortfattet beskrivelse Brændeovn i stalplade, med aller uden selvlukkende brændkammerlåge med af provegenstanden: glasrude, rysterist, askeskiffe, primær, sekundaer - og tertiaer lufttilforsel.

Proveresultat: CO-volumenprocenten i forbrændingsgassen i ovennævnte brændedeovn udgør ved en nominal varmeydelse ifolge provebetingelserne i DIN EN 13240 med provebrændslet brændestykker 0,10 vol.-%, relateret til 13% O_2

Ved brændestykker udgør NO_x -indholdet 105mg / m^3 relateret til 13% O_2 . Støvemission mål t after DIN plus metoden: 22 mg/Nm3 relateret til 13% O_2 .

Godkendesesafdelingens leder

Skorstensfejerens pategning

Dato, underskrift
