Type de produit	Ampli-tuner stéréo audiophile
Marque	Advance Acoustic
Modèle	MAP-800II
Dimensions (L × H × P)	430 × 140 × 350 mm (estimation)
Poids	12 kg (estimation)
Alimentation	230 V AC, 50/60 Hz (sélectionnable 115 V)
Consommation	500 W (estimation)
Entrées audio	CD, Tuner, Aux1 (RCA et XLR symétrique), Aux2 (RCA), Phono (MM/MC sélectionnable)
Sorties	Borniers haut-parleurs (bi-câblage possible), prise casque stéréo (jack 6,35 mm), sortie enregistrement
Puissance de sortie	2 × 100 W sous 8 Ω (estimation)
Réponse en fréquence	20 Hz – 20 kHz (estimation)
Fonctions principales	Sélection d’entrée, volume, mode amplification directe, vu-mètres avec éclairage commutable, télécommande
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l’humidité, ne pas ouvrir l’appareil, débrancher en cas d’orage ou de longue absence.
Pièces détachées et réparabilité	Contacter le service après-vente agréé pour toute réparation.
Accessoires inclus	Cordon secteur, télécommande, notice d’utilisation
Informations générales	Conçu pour être installé sur une surface plate et rigide. Utiliser l’emballage d’origine pour le transport.

FOIRE AUX QUESTIONS - MAP-800II ADVANCE ACOUSTIC

Comment connecter mes enceintes à l'ampli-tuner ?

Utilisez les borniers haut-parleurs situés à l'arrière. Connectez le fil positif (+) à la borne rouge et le fil négatif (-) à la borne noire, en respectant la polarité. Pour un bi-câblage, utilisez également le second bornier.

Comment choisir l'entrée source ?

Appuyez sur le bouton correspondant en façade (CD, Tuner, Aux1, Aux2, Phono) pour sélectionner la source souhaitée. La télécommande dispose également de touches dédiées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur général à l'arrière est sur ON, que le cordon d'alimentation est correctement branché et que les fusibles ne sont pas grillés. Si le problème persiste, contactez un technicien qualifié.

Comment utiliser l'entrée phono ?

Connectez votre platine disque aux entrées Phono (RCA) et reliez le fil de masse à la vis de masse. Sélectionnez le type de cellule (MM ou MC) à l'aide du commutateur situé à l'arrière.

Puis-je utiliser un casque avec cet ampli ?

Oui, branchez votre casque stéréo sur la prise jack 6,35 mm en façade. Les sorties haut-parleurs sont alors automatiquement désactivées.

Comment activer le mode amplification directe ?

Maintenez enfoncée la touche 'Power Amps' pendant 3 secondes pour activer ce mode. Pour le désactiver, appuyez sur la touche 'Normal' de la télécommande.

Comment nettoyer l'ampli-tuner ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits nettoyants abrasifs ou de solvants. Avant le nettoyage, débranchez l'appareil.

Que signifient les voyants lumineux en façade ?

Le bouton Standby/On s'allume en rouge en veille et en bleu lorsque l'appareil est allumé. Les vu-mètres indiquent le niveau de sortie. Vous pouvez éteindre leur éclairage via le bouton Meter Lights à l'arrière.

Puis-je connecter un lecteur CD avec sortie symétrique ?

Oui, utilisez les entrées BAL. R et BAL. L (XLR) situées à l'arrière. Raccordez votre lecteur CD sur ces entrées pour bénéficier d'une liaison symétrique.

Comment régler le volume ?

Tournez le bouton de volume en façade dans le sens des aiguilles d'une montre pour augmenter le volume, et dans le sens inverse pour le diminuer. La télécommande permet également ce réglage.

MODE D'EMPLOI MAP-800II ADVANCE ACOUSTIC

Amplificateur stéréo audiophile

advance

acoustic

FRANCE

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparée pour le recyclage dans l'UE. Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc., de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quant à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

SUVRE Les instructions

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d'un point d'eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Notre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous devez l'éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.

Pénétration d'objets ou de liquide

Des précautions doivent être prises afin d’empêcher la détention d’objets ou de liquide à l’intérieur de votre appareil.

Dommages neccessitant une intervention

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d'alimentation ou son cordon a subi une déterioration, ou
• Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
• Voiture appareil a pris la pluie, ou
• Voiture appareil ne semble pas fonctionner correctement ou présente des modifications quant à ses performances habituelles, ou
• Voiture appareil est tombé ou son capot a été endommagé.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

Votre produit a été conçu pour être installé sur une surface plate et rigide. Ne posez pas votre appareil de travers car vous risqueriez de casser ses pieds. Chaque pied est constitué d'une pointe de découplage fixée sur une couelle métallique.

RéGLAGES FACE AVANT FRONT PANEL CONTROLS

1 Bouton Standby/On

Appuyez sur ce bouton pour mettre en marcheYOUR appetite (éclairage bleu de votre bouton après sa temporisation). La mise en marche de votre appareil ne peut se faire que si le bouton Marche/Arrêt général situé sur la face arrière est en position ON. En mode STANDBY, l'alimentation principale est coupée à l'exception du micro-contrôleur servant à activer l'état de veille de l'appareil. Le bouton est allumé en rouge.

Appuyez sur ce bouton pour sélectionner l'entrée CD et écouter votre platine CD. Le signal audio d'un lecteur de CD est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...

CD INPUT

Appuyez sur ce bouton pour sélectionner l'entrée tuner et écouter vos stations de radio préférées. Le signal audio d'un tuner est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...

Votre amplificateur utilise un bouton de volume unique à la fois pour le canal droit et le canal gauche. Tourner ce bouton dans le sens des aiguilles d'une montre pour augmenter le niveau sonore et tourner dans le sens opposé pour réduire le niveau sonore.

Bouton de volume

Appuyez sur ce bouton pour sélectionner l'entrée auxiliaire 1 et écouter la source correspondante. Le signal audio auxiliaire 1 est de type stéreo, les connecteurs utilisés sont de type RCA analogiques ou XLR (symétrique) et le signal audio auxiliaire 2 est de type stéreo, les connecteurs utilisés sont de type RCA analogiques. Ces entrées bénéficient d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources : tuner, magnétophone, MD, etc...

Appuyez sur ce bouton pour sélectionner l'entrée phono et écouter votre platine disque. Le signal audio d'un lecteur de disque est de type stéréo plus masse, les connecteurs utilisés sont de type RCA analogiques et d'une vis de masse. Cette entrée phono bénéficia d'un réglage sur la face arrière vous permettant de sélectionner le type de cellule utilisé, MM pour les cellules à aimant mobile et MC pour celles à bobines mobiles.

Vous pouvez connecter un casque stéréophonique sur la prise jack située sur la façade de l'appareil. Les sorties haut-parleurs sont automatiquement déconnectées lors de l'introduction du jack dans la prise casque de votre amplificateur.

Pour passer en mode Amplification directe, appuyez pendant 3 secondes sur la touche "Power Amps". Pour annuler ce mode, appuyez sur la touche "Normal" de la télécommande.

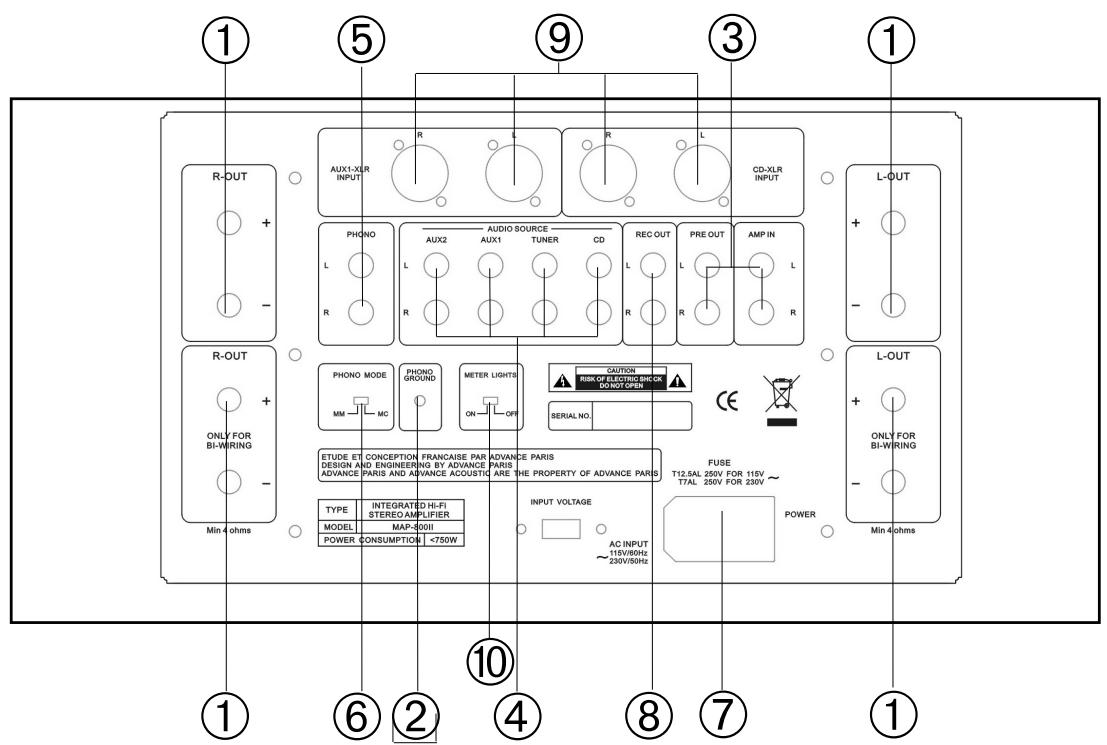

(1) Bornier haut-parleurs

Connectez vos câbles HP gauche et droite sur le bornier supérieur en respectant la polarité (+) rouge et (-) noir. Si vous souhaitez connecter vos enceintes en bi-cablage, vous devez utiliser en plus le deuxième bornier situé en partie arrière.

Connectez le fil de masse de votre platine disque afin de diminuer les perturbations liées à votre alimentation électrique.

En retardant ce cavalier métallique, vous pouvez utiliser séparément la section préamplificateur et amplificateur de votre ampli intégré.

Entrées des sources

Veuillez connecter vos sources sur les entrées stéréo correspondantes.

Pour alimenter votre appareil, commuter l'interrupteur général sur ON et vérifier la tension d'alimentation. Si cette tension est de 115V vous devez changer les fusibles avec ceux fournis.

Ces prises jacks vous permettent de raccorder un enregistreur.

Si vous disposez d'un lecteur CD possédant une sortie symétrique, vous pouvez raccorder cette sortie stéréo à l'entrée symétrique stéréo BAL. R et BAL. L de votre amplificateur MAP-800. Une autre source normalisée peut être raccordée sur l'entrée AUX.1 symétrique.

Vous avez la possibilité de couper l'éclairage des vu-mêtres en commutant le bouton Meter Lights sur la position Off. Cette fonctionnalité peut être utile si vous utilisez cet amplificateur de puissance en home cinema et que l'éclairage des vu-mêtres vous dérange.
