BIOTEC 30 - Système de filtration d'eau OASE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à eau pour bassin
Caractéristiques techniques principales	Filtration biologique et mécanique, adapté pour des bassins jusqu'à 30 m³
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Longueur : 40 cm, Largeur : 30 cm, Hauteur : 25 cm
Poids	4,5 kg
Compatibilités	Compatible avec les bassins de jardin et les étangs
Fonctions principales	Filtration de l'eau, amélioration de la qualité de l'eau, réduction des algues
Entretien et nettoyage	Nettoyage régulier des filtres, remplacement des médias filtrants tous les 6 mois
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage pour maintenance
Sécurité	Protection contre les éclaboussures, respecter les consignes de sécurité électrique
Informations générales utiles	Idéal pour maintenir un écosystème aquatique sain, recommandé pour les utilisateurs de bassins débutants et expérimentés

FOIRE AUX QUESTIONS - BIOTEC 30 OASE

Comment installer le filtre OASE Biotec 30 correctement ?

Pour installer le filtre OASE Biotec 30, commencez par choisir un emplacement stable et bien drainé à proximité du point d'eau. Connectez les tuyaux d'entrée et de sortie selon le schéma fourni dans le manuel, puis remplissez le filtre d'eau avant de le mettre en marche.

Quel est le volume d'eau maximum recommandé pour le filtre OASE Biotec 30 ?

Le filtre OASE Biotec 30 est conçu pour des bassins allant jusqu'à 30 m³.

Comment nettoyer le filtre OASE Biotec 30 ?

Pour nettoyer le filtre, éteignez l'appareil et retirez les éléments filtrants. Rincez-les à l'eau claire (sans produits chimiques) et replacez-les une fois secs. Il est recommandé de nettoyer le filtre tous les 2 à 4 semaines, selon la charge biologique.

Que faire si le filtre ne fonctionne pas ?

Si le filtre OASE Biotec 30 ne fonctionne pas, vérifiez d'abord l'alimentation électrique et assurez-vous que le câble est correctement connecté. Ensuite, vérifiez si le filtre est obstrué ou si les tuyaux sont pliés ou bloqués.

Quel type de média filtrant dois-je utiliser avec le OASE Biotec 30 ?

Utilisez des médias filtrants biologiques et mécaniques adaptés pour le OASE Biotec 30. Les filtres en mousse et les coquilles de céramique sont recommandés pour optimiser la filtration.

Puis-je utiliser le filtre OASE Biotec 30 pour un étang avec des poissons ?

Oui, le filtre OASE Biotec 30 est conçu pour être utilisé dans des bassins avec des poissons, car il favorise un environnement sain en maintenant la qualité de l'eau.

Quelle est la consommation d'énergie du filtre OASE Biotec 30 ?

La consommation d'énergie du filtre OASE Biotec 30 est d'environ 45 W.

Y a-t-il une garantie sur le filtre OASE Biotec 30 ?

Oui, le filtre OASE Biotec 30 est généralement livré avec une garantie de 2 ans, mais cela peut varier en fonction du revendeur.

MODE D'EMPLOI BIOTEC 30 OASE

Contenu	François	Page
Description		12
Installation		12-13
Mise en service		13
Conseils spécifique		13
Entretien et nettoyage		13-14
Hivernage		14
Garantie		14-15

Biotec 30 est un filtré à plusieurs zones pour des grands bassins jusqu'à 130m^3 et une densité de poissons jusqu'à 65m^3 . Avec la distribution de brosses, de nattes et de moussees de filtration, la filtration de particules de gros diamètre est accélérée, ce qui facilitate le travail des micro-organismes consistant à réduire les substances nutritives nocives.

Installation

Pourmettre en service le filtrBiotec,il est necessaire de monter lesraccordements et les joints.Cf. figure 1a3 dans l'annexe.

1. Entrée (figure n° 1):

Equiper le raccord universel (1) du joint plat approprié (2), par la suite, le visser de l'intérieur avec la buse d'entrée (3). Enforcez le tuyau d'air (4) par dessus.

Attention : l'ouverture de fente de la buse d'entrée doit être montée vers le bas !

2. Ecoulement des salissures (figure n° 1):

Equiper l'écoulement (5) du joint plat approprié (6) et l'enforcer à partir du fond dans le perçage du écipient. Visser de l'intérieur avec les vis inclues (7).

3. Ecoulement de l'eau claire (figure n° 2):

Enconcer le raccord filété (1) avec la rondelle brute (2) et le joint plat approprié (3) de l'intérieur à travers le percage du recipient. Egainement enconcer de l'extérieur le joint plat et visser le robinet à boisseau sphérique (4).

4. Sortie (figure n° 2):

Placer le joint d'étanchéité (5) dans le perçage et raccorder le tuyau d'écoulement (6). La lèvre d'étanchéité doit être montée vers l'intérieur.

Pour le raccordement du Bitron 15/25, il est nécessaire, en plus des pieces d'adaptation déjà fournies avec ce dernier, de placer 2 joints plats supplémentaires par sortie du Bitron (inclus dans le kit d'entrée du Biotec 30). Placer le joint plat (1) sur la sortie du Bitron et ensuite placer l'anneau d'écartement (2) et le joint torique (3). Pousser le Bitron 15/25 à travers les perçages du écipient et tenez le joint plat (1) contre de l'autre côte. Visser la buse d'entrée (4). Le Bitron 36/72 peut être connecté directement. Cf. mode d'emploi Bitron 36/72 à ce sujet.

Mode d'emploi

Installation

Installez le filtré de bassin sur fond plat et stable. En cas d'utilisation avec une lampe UVC, respectez un écart d'au moins 2 m de l'eau. Eventuellement en tener compte lors d'un équipement supplémentaire du Bitron.

Mise en service

1. Dans le bassin, raccordez la pompe au filtre avec un tuyau et un passage-fil.

2. Sciez le passée-fil conformément à la taille du tuyau
   Eventuellement, plongez quelques instants les bouts de tuyaux dans de l'eau bouillante avant de les enforcer

3. Posez le tuyau de manière à ne pas créé de coude et d'endommagements

4. Equipuez les bouts de tuyaux de colliers de serrage

5. Raccordez les tuyaux d'écoulement menagers DN 100 de la sortie du filtré jusqu'à l'entrée dans le bassin en rampe de 1% min. Si les tuyaux ne sont pas résistants aux UV, évientuelles les couvrir de terre. L'écoulement d'eau chargée doit être rallongé par des tuyaux d'écoulement DN 70.

6. Actionner la pompe et tester le passage d'eau.

Conseils spécifiques :

• Les raccordements de tuyaux du filtré doivent être correctement montés.
• Le filtrne ne doit enaucun cas déborder (par ex. obstruction à l'écoulement).Danger de vidage du bassin.
• Le système de filtration est un système biologique et, récemment installé, nécessite plusieurs semaines pour atteindre une efficacité totale.
  Le filtrer devrait etre sans cesse en service et ne pas dessecher.

Entretien et nettoyage (figure n° 4)

Les filtres Biotec ne nécessitant pas d'entretien, mais doivent subir un nettoyage si besoin est.

Pour laisser écouler l'eau chargée, retirez la vanne (1) du fond intermédiaire et le bouchon d'étanchéité (2) de l'écoulement des salissures. Ainsi, l'eau chargée pourra s'écouler sans problèmes. Si nécessaire, une partie de l'eau propre peut s'écouler à travers l'écoulement de l'eau claire (3). Ceci permet une réduction sensible de la quantité d'eau chargée.

Mode d'emploi

1. Si possible, nettoyez souvent les brosses de filtration (4). Rincez le cadre des brosses. Ceci peut etre effectue soit a l'intérieur, soit a I'extérieur du recipient. La partie inférieure des brosses doit etre en contact avec la nation de filtration noire.(Figure n^o 5)
2. Uniquement nettoyer les nattes de filtration (5) si besoin est. Leur efficacité est optimisée avec le logement croissant de bacteriées. Le nettoyage des nattes de filtration peut également être effectué soit à l'intérieur, soit à l'extérieur du recipient. Les nattes de filtration 1 à 5 doivent être montées dans l'ordre correct.
3. Nettoyer les mousse bleues (6) et rouges (7) lorsque l'eau ne passe plus et que le niveau d'eau dépasse les moussees de filtration. Le dépôt d'écume peut alors simplement être retire du fond intermédiaire.

Rincer les éléments de filtration uniquement à l'eau. Ne pas utiliser de détergents!

Hivernage

Nettoyer le filtrre, vider le recipient du filtrre et les tuyaux et les garder au sec.

Garantie

Pour cet apparéil OASE, nous vous accordons une garantie de fonctionnement de 3 ans.

La garantie prend effet le jour de la vente ou, avant, le jour de la première mise en service. Le document n'est valable qu'accompagné du bon d'achat.

Notre garantie se porte sur des défauts de matériel ou de fabrication. Des dommages dus à des erreurs de montage et d'utilisation ou bien à un entretien insuffisant, à l'action du gel, à des dépôts de calcaire ou à des essais de réparation ne tombent pas sous notre garantie, pas plus que les pieces d'usure.

Seul un matériel de qualité entre dans notre fabrication. S'il avait cependant s'avérer que l'ordinateil fasse l'objet d'une réclamation justifiée, il vous sera accordé soit une réparation gratuite soit un remplacement des pieces défectueuses, suivant notre décidion. Nous nous réservons le droit d'une facturation des frais de

3

montage. Les réparations faisant l'objet de la garantie seront toujours effectuées par nos soins ou par une entreprise ayant reçu notre autorisation. Nous déclinons toute responsabilité pour des dommages consécutifs resultant de la panne de cet apparéil. Si vous deviez faisant appel à notre garantie, envoyez-nous l' apparéil ou la piece faisant l'objet de votre réclamation franco de port avec le bon d'achat, le certificat de garantie, et en nous indiquant le défaut. Nous ne pouvons transmettre les réclamations dues à des dommages de transport que si le dommage a fait l'objet d'un constat confirmé lors de la livraison de la marchandise par un transporteur, le chemin de fer ou la poste. C'est la seule possibilité de faire valoris des droits par rapport au transporteur, au chemin de fer ou à la poste.

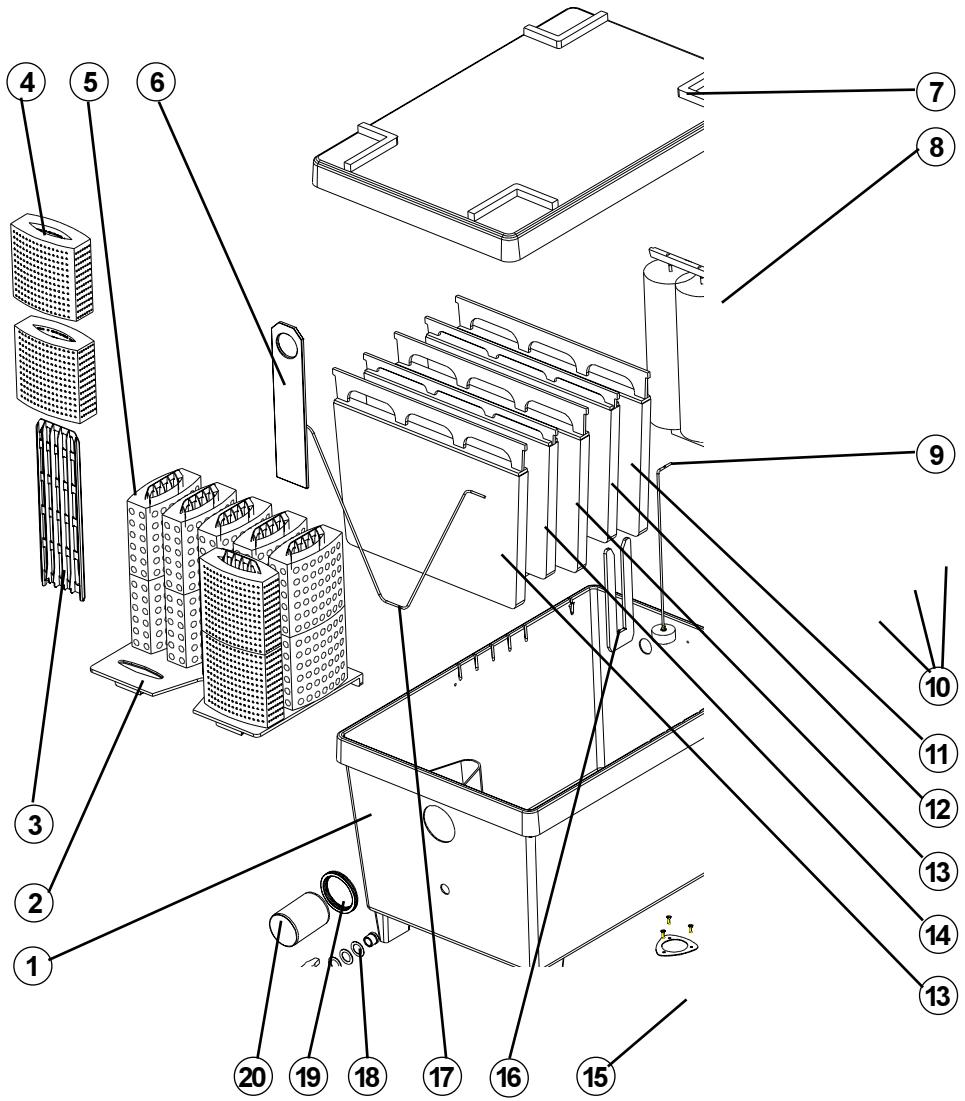

1. Récipient
2. Fond intermédiaire
3. Dépôt d'écume
4. Mousse de filtration rouge
5. Mousse de filtration bleue
6. Clapet rentrant
7. Couvercle
8. Cadre des brosses
9. Bouchon d'étanchéité

10. Kit d'alimentation

11. Natte de filtration T noire

12. Natte de filtration H noire
13. Natte de filtration T verte
14. Natte de filtration H verte
15. Kit d'écoulement du fond
16. Detenteur d'ecart
17. Etrier de support
18. Garniture d'écoulement 1"
19. Joint d'étanchéité DN100
20. Tuyau d'écoulement DN100
