GEBRUIKSAANWIJZING BIOTEC 30 OASE

Inhoud	Nederland	Pagina
Productbeschrijving		17
Montage		17
Opstelling		18
Ingebruikname		18
Speciale instructies		18
Onderhoud en reiniging		18-19
Overwintering		19
Garantie		19-20

Gebrauchsanweisung

Produktbeschreibung

Biotec 30 is een meerkamerfilter voor groe vijvers tot 130m^3 , bij een visstand tot 65m^3 . Door de rangschikking van filterborstels, filtermatten en filterschuimen worden de filtrering van grove vuildeeltjes versneld. Dit vergemakkelijk het werk van de microorganismen om schadelijke voedingsstoffen af te breken.

Montage

Voor de inzet van de Biotec-filter要去en de aansluitdelen en dichtingen gemonteerd worden. Zie hiervoor afbeelding 1-3 in het aanhangsel.

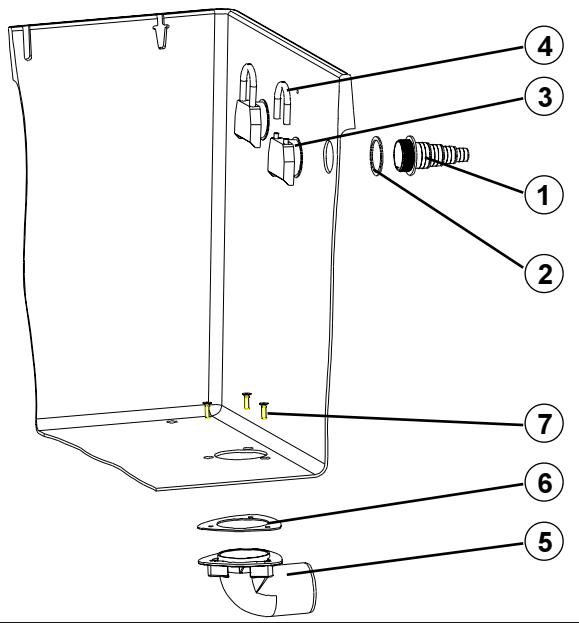

1. Inlaat (afbeelding 1):

Trapsgewijs slangmondstuk (1) met passende vlakafdichting (2) uitrusten, dan van binnen vastschroeven met inlaatmondstuk (3). Luchtslang (4) erop steken.

Opgelet: Sleufopening van het inlaatmondstuk moet\ aar beneden wijzen!

2. Vuilafloop (afbeelding 1):

Afloop (5) voorzien van een passende vlakafdichting (6) en van onder in de reservoirboring steken. Aan binnenzijden stevig vastschroeven met de meegeleverde schroeven (7).

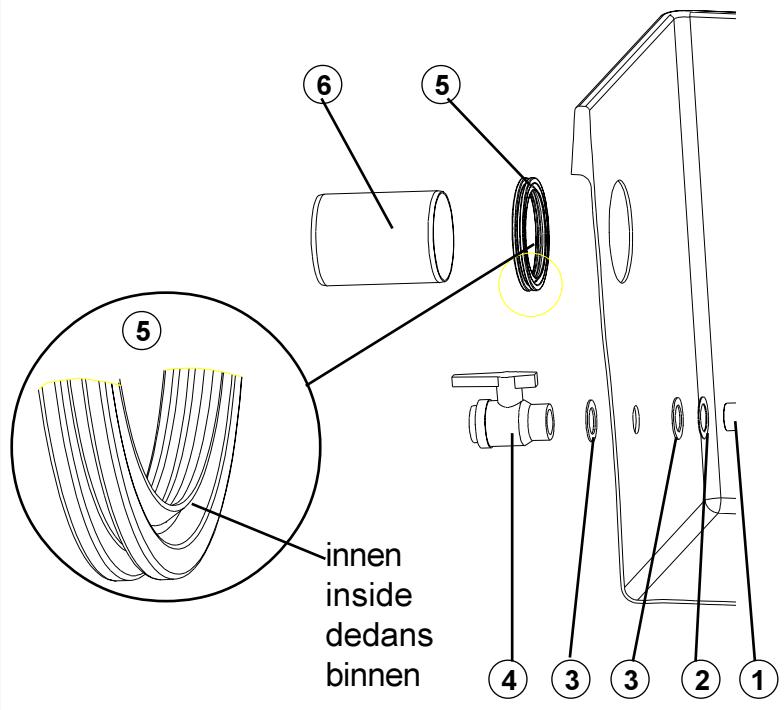

3. Afloop voor helder water (afbeelding 2):

Schroefdraadnippel (1) met onderlegplaatje (2) en passende vlakafdichting (3) van binnen door de reservoirboring steken. Van buiten eveneens de vlakafdichting erop steken en de kogelkraan (4) erop schroeven.

4. Uitloop (afbeelding 2):

Dichtring (5) in de boring leggen en afvoerbuis (6) erin steken. De dichttip moet maar binnen wijzen.

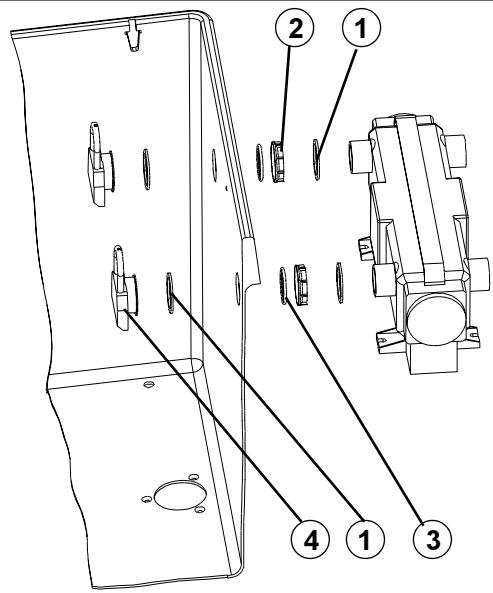

5. Bitron (afbeelding 3):

Voor de aansluiting van Bitron 15/25要去en in aanvulling tot de bij de Bitron 15/25 reeds voorhanden aanbouwdelen nog 2 vlakafdichtingen per Bitron-uitloop aangebracht worden (zitten in de inlaatset Biotec 30). Daartoe de vlakafdichting (1) op de Bitron-uitloop steken enervoigens de afstandsring (2) en de O-ring (3) erop steken. Bitron 15/25 door de reservoirboringen steken en van binnen de vlakafdichting (1) er tegenaan leggen. Inlaatmondstuk (4) erop schroeven. De Bitron 36/72 kan direct worden aangesloten. Zie hiervoor ook gebruiksaanwijzing Bitron 36/72.

Gebruiksaanwijzing

Opstelling

Vijverfilter op effen, stevige grond opstellen. Bij gebruik met UVC-lamp minstens 2 m afstand tot het water aanhouden. Erevt. reeds rekening mee honden dat er later een Bitron moet worden bijgezet.

Ingebruikname

1. Pomp in de vijver door een slang verbinden met het mondstuk aan de filter.

2. mondstuk passend afzagen op de grootte van de slang

3. uiteinden van de slang voor het opstekenevt. kort van tevoren in kokend water dompelen
4. zonder knikken en stabel leggen

5. uiteinden van de slang voorzien van slangklemmen

6. Huisafvoerbuizen DN 100 van de filteruitloop tot aan de inlaat in de vijver in elkaar steken met een helling van ten minste 1% . Als de buizen Niet UV-bestendig zijn dezeevt. met aarde bedekken. De afvoer voor vuil water要去 met afvoerbuizen DN 70 verlangd worden.

7. Pomp inschakelen en waterdoorvoer testen.

Speciale instructies:

• De slangaansluitingen aan de filter要去en zorgvuldig gemonteerdহ.
• De filter mag in geen geval overlopen (b.v. door verstopping in de afvoer). Gevaar dat de vrijver leegloopt.
• Het filtersystem is een biologisch systemen heeft bij neue installmentie enkele weken nodig voordat het volledig werkt.
• De filter要去 permanent in gebruik zich en mag nietsuitdrogen.

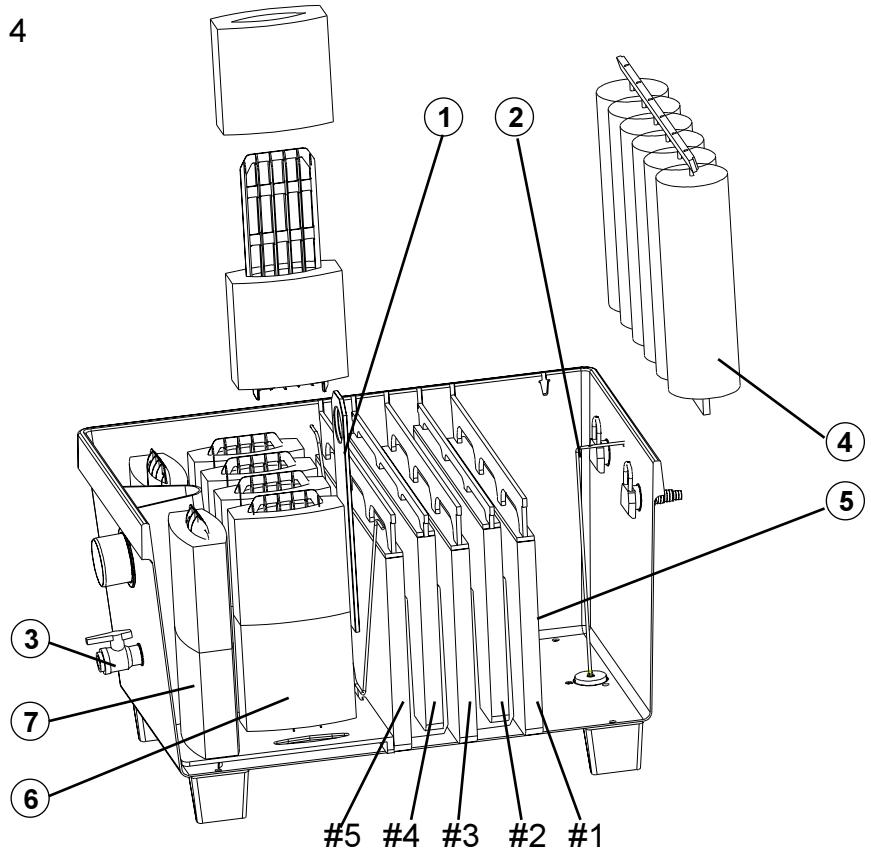

Onderhoud en reiniging (afbeelding 4)

Biotec filters zijn onderhoudsvrij,要去en darüber indien nodig gereinigd worden.

Om het vuile water af te latent de schuif (1) in de tussenbodem en de dichtstop (2) in de vuilafvoer eruit trekken. Zo kan het vuile water ongehinderd weglopen. Indien nodig kan via de afvoer voor helder water (3) een deel van het schone water worden afgelaten.

Daardoor neemt de hoeveelheid vuil water aanzienlijk af.

Gebruiksaanwijzing

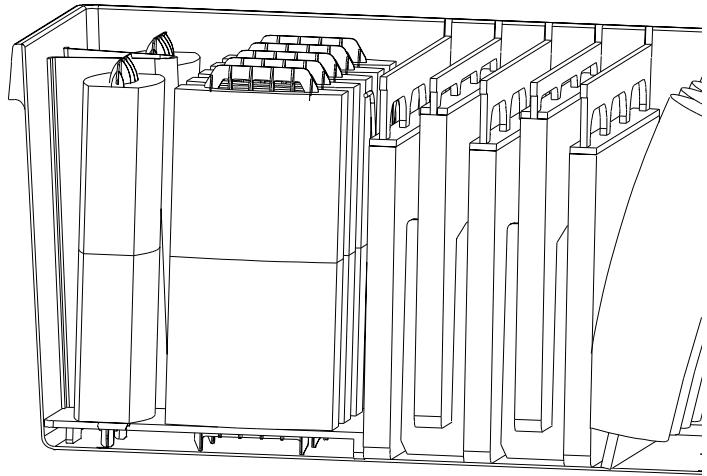

1. Reinig de filterborstels (4) zo vaak möglichk. Spoel daartoe het borstelframe af. Dit kan gebeuren in of buiten het reservoir. De borstels要去en met het onderste uiteinde gegen de Zwarte filtermat aan liggen (afbeelding 5).
2. Reinig de filtermatten (5) alleen als dat nodig is. Hun werkzaamheid neemt toe met de toenemende begroeijng met bacterien. Ook de reiniging van de filtermatten kan in of buiten het reservoir gebeuren. De filtermatten 1-5要去en in de juiste volgorde gemonteerd worden.
3. Reinig de blauwe (6) en rode (7) sponzen als een toereikende doorstroming Niet更是 is gegardeerd en de waterspiegel boven de filtersponzen uit stijgt. Daartoe kuren de sponsdragers gewoon uit de tussenbodem getrokken worden.

Filterelementen alleen afspoelen met water. Geen chemische reinigingsmiddelen gebruiken!

Overwintering

Filter reinigen, filterreservoir en slangen leegmaken en droog latent staan.

Garantie

Op de werkung van dit OASE-toestel verlenen wij 3aar garantie. De garantie gaat in op de datum van verkoop of的那一 aan voorafgaand op de dag van de eerste inbedrijfstelling. Het certificaat is alleen geldig in combinatie met de koopbon.

Onze garantie dekt materiaal- en fabricagefouten. Reclamaties die hun oorzaak vinden in montage- en bedieningsfouten, gebrekkig onderhoud, vorstinvloeden, kalkafzetting of ondeskundige reparatiepogingen, alsmede alle slijtonderdelen, vallen nicht onder de garantie.

Bij de fabricage worden door onsuitsuitend kwaliteitsmaterialen gebruikt. Mocht het toestel desalniettemin aanleiding geben tot gerechtvaardigde klachten, heeft u -aar once keus -recht op een Gratis uit te voeren reparatie, danwel op een verrangend toestel of verranging van de defecte onderdelen. Wij behouden ons voor, hiervoornontagekosten in rekening te brengen. Principieel worden reparations onder garantie alleendoor ons of door eendoor ons geauthoriseerde reparatiewerkplaats uitgevoerd. Wij aanvaarden

Gebruiksaanwijzing

geen aanssprakelijkheid voor verwolgschade, die tengevolge van het uitallen van dit toestel ontstaat. Indien u onverhoopt een beroep op once garantie要去en, gelieve u het toestel of onderdeel dat tot reclamatie aanleiding geeft met de koopbon, het garantiecertificaat en de beschrijving van het defect aan ons op te sturen. Reclamations op grond van transportschade hunnen wij alleen in behandeling nemen en doorzenden, wanner de schade tijdens de levering door de vrachtvervoerder, de spoorwegen of de posterijen vastgesteld en bevestigd werk. Alleen dan is het möglichk, uweventuele aanspraken jegens devrachtvervoerder, de spoorwegen of de posterijen te doein gelden.

1. Reservoir
2. Tussenbodem
3. Filtersponshouder
4. Filterschuim rood
5. Filterschuim blauw
6. Steekschuif
7. Deksel
8. Borstelframe
9. Dichtstop

10. Toevoerset

11. Filtermat T zwart

12. Filtermat H zwart
13. Filtermat T groen
14. Filtermat H groen
15. Bodemafvoerset
16. Afstandhouser
17. Steunbeugel
18. Afvoergarnituur 1"
19. Dichting DN100
20. Utloopbuis DN100

Afb. 1

Afb. 2

Afb. 3

Afb. 4

Afb. 5
