LED PIPE RGB 230V - Éclairage LED JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube LED RGB
Alimentation électrique	230V AC
Dimensions approximatives	Longueur : 1 m
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les contrôleurs DMX et les systèmes de contrôle d'éclairage
Tension	230V
Puissance	20W
Fonctions principales	Changement de couleur RGB, effets de lumière variés
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le fabricant pour les réparations
Sécurité	Utiliser dans un environnement sec, ne pas exposer à l'eau
Informations générales	Idéal pour les événements, les spectacles et l'éclairage d'ambiance

FOIRE AUX QUESTIONS - LED PIPE RGB 230V JBSYSTEMS

Comment installer le JBSYSTEMS LED PIPE RGB 230V ?

Pour installer le JBSYSTEMS LED PIPE RGB 230V, assurez-vous d'abord que l'alimentation est déconnectée. Fixez le tube LED à la surface souhaitée à l'aide des supports fournis. Branchez ensuite le câble d'alimentation à une prise 230V.

Le JBSYSTEMS LED PIPE RGB 230V est-il compatible avec un variateur de lumière ?

Non, le JBSYSTEMS LED PIPE RGB 230V n'est pas compatible avec les variateurs de lumière. Il doit être branché directement sur une prise 230V.

Comment changer la couleur des LED ?

La couleur des LED peut être changée à l'aide de la télécommande fournie. Appuyez sur les boutons correspondants pour sélectionner la couleur souhaitée.

Puis-je utiliser le JBSYSTEMS LED PIPE RGB 230V à l'extérieur ?

Le JBSYSTEMS LED PIPE RGB 230V est conçu pour une utilisation en intérieur. Son utilisation à l'extérieur peut endommager le produit et annuler la garantie.

Que faire si le tube LED ne s'allume pas ?

Vérifiez d'abord que le tube est correctement branché à une prise fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service client.

Quelle est la consommation d'énergie du JBSYSTEMS LED PIPE RGB 230V ?

La consommation d'énergie du JBSYSTEMS LED PIPE RGB 230V est de 20W.

Comment nettoyer le JBSYSTEMS LED PIPE RGB 230V ?

Pour nettoyer le tube LED, débranchez-le d'abord. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits chimiques agressifs ou abrasifs.

Quelle est la durée de vie des LED du JBSYSTEMS LED PIPE RGB 230V ?

Les LED du JBSYSTEMS LED PIPE RGB 230V ont une durée de vie estimée à 25 000 heures.

Puis-je connecter plusieurs tubes JBSYSTEMS LED PIPE RGB 230V ensemble ?

Non, il n'est pas recommandé de connecter plusieurs tubes JBSYSTEMS LED PIPE RGB 230V ensemble, car cela peut entraîner des surcharges électriques.

MODE D'EMPLOI LED PIPE RGB 230V JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

SURFEZ SUR: WWW. BEGLEC. COM

Un système complet JB Systems® LED PIPE 230V se compose des éléments suivants :

• Un ou plusieurs tubes LED PIPE (chaque élément peut fonctionner en mode autonome, mais il peut aussi être connecté au contrôleur pour LED PIPE);
• En option, un contrôleur pour LED PIPE (qui contrôlera alors les tubes à LED qui y sont raccordés);
• En option, câbles d'extension véhiculant les signaux : 1m, 5m ou 10m.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production de yeux de lumières décoratives et est utilisé dans des spectacles lumineux.
• Chaque LED PIPE est doté de 144 LED de haute puissance : 48 rouges, 48 vertes et 48 bleues.
• Chaque LED PIPE est scindé en 16 sections afin de bénéficier d'un maximum de flexibilité quand on programme des motifs lumineux.
• Un ensemble de LED PIPE peut être utilisé de trois manières différentes :
• En mode autonome et sans contrôle : grand nombre de magnifiques motifs intégrés, qui peuvent également être pilotés par la musique !
• En mode autonome et avec contrôleur : le contrôleur pour LED PIPE (en option) peut piloter jusqu'à 1.000 tubes, et avec plus de flexibilité.
• Contrôle DMX via un contrôleur : l'installation utilise 3 canaux DMX.
• 4 modes de fonctionnement des programmes : auto mode (vitesse réglable), Sound mode, dB mode (VU-mètre), hold mode.
• Boîtier léger en polymère doté d'un couvercle en plastique translucide, de couleur blanche "laiteuse", pour usage à l'intérieur.
• Le support du tube, spécialement conçu, permet de dissimuler avec ordre tous les câbles de connexion derrière les éléments!
• Alimentation intégrée permettant de connecter les éléments en guirlandes (daisy chaining), et jusqu'à concurrence de 200 éléments au départ d'une simple prise murale (230V/16A).
• Les tubes peuvent être facilement fixés aux murs et aux plafonds grâce aux attelles fournies.
• Prévu EXCLUSIVEMENT pour un usage à l'intérieur.
• Durée de vie très longue: de 50.000 à 100.000 heures.
• Très basse consommation électrique : seulement 18 watts par tube
• En option, câbles d'extension véhiculant les signaux : disponibles en longueurs de 1m, 5m ou 10m.
• Convient parfaitement pour : magasins de détail, expositions commerciales, éclairage de bâtiments, décoration intérieure, clubs, cafés, DJ itinérants, montage sur superstructures,...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avert éfauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Mode d'emploi - Appareil LED PIPE RGB

Instructions de sécurité:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégérer l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

DESCRIPTION

1. SIGNAL D'ENTREE DU TUBE LED PIPE : il s'agit d'un signal d'entrée basse tension qui doit être raccordé au signal de sortie du tube qui précède ou au signal du cable de sortie venant du contrôleur
2. SIGNAL DE SORTIE DU TUBE LED PIPE : il s'agit d'un signal de sortie basse tension qui doit être raccordé au signal d'entrée du tube qui suit. En option, des câbles d'extension véhiculant les signaux sont disponibles en longueurs d'1m, 5m ou 10m.
3. CORDON D'ENTREE D'ALIMENTATION : il doit être raccordé au cordon de sortie d'alimentation du tube qui precede ou directement à la source de courant.
4. CORDON DE SORTIE D'ALIMENTATION : il doit être raccordé au cordon d'entrée d'alimentation du tube qui suit.
5. Attelles des LED PIPE : elles servent à fixer aisément les tubes sur la surface choisie. La forme des boîtiers et les attelles permettent de cacher les câbles parfaitement derrière les éléments.
6. INTERRUPEURS DIP : ils servent a regler les differents modes d'utilisation du tube.
7. COUVERCLE EN PLASTIQUE : ce couvercle en plastique, de couleur blanche "laiteuse", permet de mélanger les trois couleurs primaires. Si vous le désirez, vous pouvez installer des tubes LED PIPE derrière une grande vitre translucide de couleur blanc laiteux afin de créer un "mur" dont les couleurs sont en perpétuel changement. Dans ce cas, il est recommandé d'enlever les couvercles en plastique des LED PIPE afin de dégager un maximum de puissance lumineuse. Cela peut se faire très facilement en enlevant les deux petites vis situées sur le côté du couvercle en plastique. Une fois le couvercle de côté enlevé, on peut facilement enlever le couvercle en plastique en le faisant coulisser.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la désinstallation ou la maintenance.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.

L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération ! - L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + mise au point

Important: l'installation électrique doit être effectuée uniquement par du personnel qualifié, suivant la législation concernant les mesures de sécurité électromagnétiques et mécaniques en vigueur dans votre pays.

Les tubes peuvent être installés de deux manières différentes : avec ou sans contrôleur.

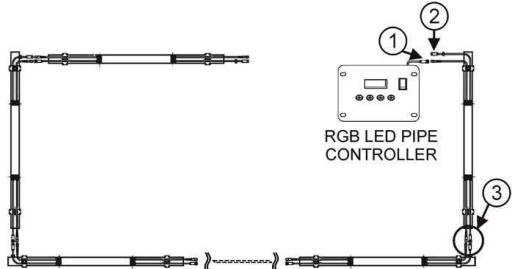

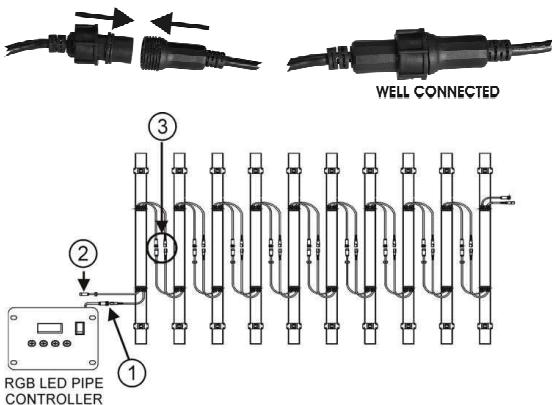

Installation avec controleur:

1. Fixez tous les tubes comme il se doit au mur ou au plafond.
2. Connectez les câbles véhiculant les signaux tous ensemble. Assurez-vous de bien serrer chaque anneau de plastique. (voir N° 3 sur la figure).
3. Raccordez les câbles d'alimentation de tous les tubes ensemble et raccordez le premier à une prise secteur. (voir N° 2 et 3 sur la figure). PS : pour raccorder le premier élément au secteur, il vous faudra un câble (en option) d'alimentation secteur disposant d'une prise IEC à l'une de ses extrémités.
4. Connectez le câble du signal d'entrée du premier tube au connecteur du signal de sortie du contrôleur du LED PIPE. Servez-vous éventuellement des câbles d'extension (en option). (voir N° 1 sur la figure).
5. Mettez le contrôleur sous tension et poursuivez par la mise au point du contrôleur en suivant les suggestions du manuel livré avec le contrôleur pour LED PIPE.
6. C'est terminé!

Remarques:

On peut raccorder jusqu'à 1.000 tubes sur un seul contrôleur. Les réglages individuels des switches DIP sur chaque LED PIPE n'ont aucun effet dans une configuration avec un contrôleur. Pour avoir des explications détaillées sur le fonctionnement du contrôleur et sur la manière de contrôler un ensemble via DMX, veuillez s'il vous plaît vous référer au manuel d'emploi du contrôleur pour LED PIPE.

Installation sans controleur:

L'installation sans contrôleur est pratiquement identique, veuillez donc s'il vous plaît vous référer aux points 1 à 3 ci-dessus. Quand il n'y a pas de contrôleur raccordé, c'est le premier élément de la chaîne qui remplit les fonctions de 'master' : programmez donc les switches DIP uniquement sur cet élément maître. Les réglages des switches DIP sur les autres LED PIPE (escaves) n'auront peu d'effet.

repetition des MOTIFS lumineux

Switches DIP 1+2: ils sont utilisés pour déterminer après combien de tubes les motifs intégrés seront répétés.

Les motifs seront répétés après 32 tubes.

Les motifs seront répétés après 16 tubes.

Les motifs seront répétés après 8 tubes.

Les motifs seront répétés après 4 tubes.

Vitesse de defillement des MOTIFS lumineux

Switchs DIP 5+6: 1s sont les tisles pour fixer la vitesse de défilement des motifs en mode 'auto'.

La vitesse de défilament sera très lente.

La vitesse de défilament sera lente.

La vitesse de défilament sera rapide.

La vitesse de défilament sera très rapide.

→ Mode AUTO (DIP3 = OFF - DIP4 = OFF)

Switch DIP 10 = metre sur 'on' pour déclencher l'inversion des motifs.

Mode aléatoire (7 séquences de poursuite).

Auto fade.

Une couleur dans un sens.

Une couleur dans les deux sens.

Toutes les couleurs dans un sens.

Toutes les couleurs dans les deux sens.

Stroboscope de toutes les couleurs.

Stroboscope de couleur blanche.

Switch DIP 10 = mettre sur 'on' pour déclencher l'inversion des motifs.

Mode aléatoire (7 séquences de poursuite).

Changements de couleurs réagissant au son, séquences de poursuite dans les deux sens.

Une couleur dans un sens.

Une couleur dans les deux sens.

Toutes les couleurs dans un sens.

Toutes les couleurs dans les deux sens.

Changements de couleurs réagissant au son.

Changements de couleur avec effet stroboscopique.

Switch DIP 10 = mesure sur 'on' pour déclencher l'inversion des motifs.

Mode aléatoire (7 séquences de poursuite).

Séquences de poursuite multicolores, la couleur de base étant le rouge.

Séquences de poursuite multicolores, la couleur de base étant le vert.

Séquences de poursuite multicolores, la couleur de base étant le bleu.

Séquences de poursuite multicolores, la couleur de base étant le noir.

Effet de VU-mètre, couleurs verte, jaune et rouge.

Effet de VU-mètre multicolore 1.

Effet de VU-mètre multicolore 2.

Tous les tubes projettent de la lumière blanche.

Tous les tubes projettent de la lumière rouge.

Tous les tubes projettent de la lumière verte.

Tous les tubes projettent de la lumière jaune.

Tous les tubes projettent de la lumière bleue.

Tous les tubes projettent de la lumière pourpre.

Tous les tubes projettent de la lumière cyan.

Tous les tubes projettent de la lumière blanche.

Instructions d'utilisation

• Une fois l'appareil connecté, l'unité principale fonctionne.
• Vous pouvez également connecter les éléments au contrôleur pour LED PIPE afin d'accéder à des fonctions supplémentaires et à un contrôle via DMX. Lorsque vous utilisez le contrôleur, veuillez s'il vous plaît vous référer également à son manuel d'emploi.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance.

Pendant l'inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. - Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.

• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Le nettoyage des lentilles optiques externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.

Alimentation: CA 230V, 50Hz

Consommation : 18 watts

Nombre de LED : 144 (48 rouges, 48 vertes et 48 bleues)

Nombre de sections LED : 16

Angle de dispersion :

Durée de vie des LED : de 50.000 à 10.0000 heures

Contrôle du son: microphone interne

Dimensions: 1000 × 62 × 100mm

Poids: 1.6kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
