MODE D'EMPLOI LED GROUND LIGHT JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été concu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Encastre de sol très solide avec lumières multi couleur RGB, utilisée pour les cordures dans les allées bords de verdure, entrées de discothèques, batiments, parkings, maisons, etc.
• Peut également être utilisé dans tous les types de plafonds ou murs en brique ou en ciment.
• A utiliser avec le LED MANAGER (alimentation spéciale LED)
  39 LEDs très puissantes derrière une protection translucide opaque en verre épaissé.
• IP67, imperméable à toute intempérie, avec anneau de protection en acier inoxydable.
• Branchement électriques très simples: branchements de 4 fils en parallèle.
  Diametre global de 16cm
• Technologie longue durée de vie utilisant des LEDs!
• Consommation d'électricité = 3W seulement!

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi
- Encastre de sol

INSTRUCTIONS DE SECURITE:

• Afin de protégier l'environnement, merci de recycler les emballages autant que possible.
• Cet apparéil fait partie de la classe de protection IP67, ainsi il peut être utilisé à l'extérieur s'il est correctement installé.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électricque et mécanique en vigueur dans votre pays.
• Les cables doivent toujours être en parfaitie condition: allumez le LED MANAGER immédiatement si les cables sont écrasés ou endommagés.

• Cet apparéil doit être utilisé avec le LED MANAGER : ne branchez pas l' apparéil sur un variateur (dimmer) normal ou sur une autre alimentation secteur.

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• La coque et les lentilles doivent être remplacées si visiblement endommagées.
  Utilisez l'emballage d'origine si l'appareil doit'être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

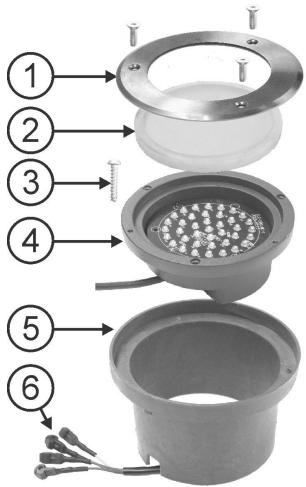

DESCRIPTION:

1. Anneau rigide en acier inoxydable avec 3 boulons pour conserver la protection en verre bien en place.
2. Solide protection en verre avec joint en caoutchouc pour assurer l'imperméabilité.
3. 3 vis pour fixer le corps impermeable en métal à l'intérieur du boîtier de montage en plastique.
4. Enceinte imperméable en métal avec LEDs à l'intérieur.
5. boitier de montage en plastique utilisé pour installer le projecteur dans le sol (ou mur/plafond)
6. 4 connecteurs à pression de fils.

INSTALLATION MECANNIQUE

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévères et/ou endomgarer l'appareil. Du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.

Assurez-vous que la zone du lieu d'installation ne compte pas de personnes indésirables lors de l'installation ou la maintenance.
L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas été considéré!
- Séparez le boitier de montage en plastique (5) du reste du projeteur.

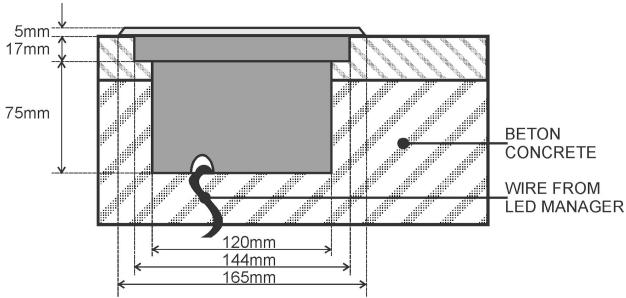

- Installez d'abord le boitier de

montage au bon endroit dans le sol. Voir le schéma pour plus d'information.

• Fermez le projecteur après avoir branché les fils électriques (voir chapitre suivant)
  Assurez-vous que l'entrée du fils en métal imperméable sur le support est bien serré et fermé afin qu'il n'y ait pas d'eau qui rentre.
  Fixez l'enceinte impermeable en metal sur le boitier de montage en plastique en utilisant les 3 vis.
  Assurez-vous que la rondelle sur le haut du boitier du support en métal n'est pas sale ou qu'il n'y a pas de saleté.
• Assurez-vous que la protection en verre et son joint d'imperméabilité en caoutchouc sont propres et mettez-les en place.
• Installez l'anneau en métal inoxydable et serrez-le avec les 3 écrous spéciaux.

INSTALLATION ELECTRIQUE

L'installation électrique doit uniquement ettre effectue par du personnel qualifie, selon la legislation concernant les mesures de sécurité electriques et mecaniques en vigueur dans.
votre pays.

TRES IMPORTANT: Vérifiez le manuel de l'utilisateur du LED MANAGER pour voir la charge maximale permise sur les sorties! N'excédez pas cette charge maximum! Pour connaître la consommation totale de toutes les LEDs dans une chaine, vous pouvez simplement compter la consommation électrique de tous les apparciels dans la chaine. Vérifiez le chapitre "caracteristiques techniques" à la fin de ce manuel pour connaître la consommation totale des différents projecteurs LEDs!

• Etant donné que le LED MANAGER utilise un connecteur à 4 broches sur les sorties d'alimentation, nous vous suggérons d'acheter un cable rallonge d'1m en supplément (avec des connecteurs spéciaux à 4 broches male/femelle) et coupez le connecteur fémeille. Vous pouvez maintainant facilement dénuder le cable. Vous trouvez 4 fils colorés à l'intérieur:

• Fil blanc: fil commun (anode)

• Fil rouge: alimentation pour les LED rouges (max. 50W)
• Fil vert: alimentation pour les LED vertes (max. 50W)
• Fil bleu: alimentation pour les LED (max. 50W)

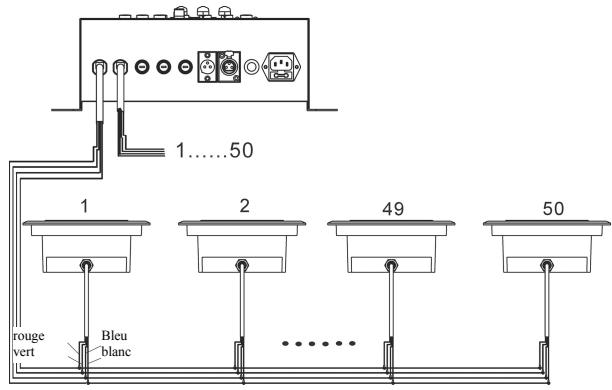

• Branchez simplement les 4 fils sur les 4 fils correspondants du projecteur. Tous les projecteurs peuvent etes branches en parallele comme indique dans le schema ci-dessous. Assurez-vous de ne pas exceed la charge maximaie permise!

• Pour de plus grandes distances, vous pouvez rallonger les cables avec 4 cables électriques normaux d'installation de 1.5mm^2 . Si vous ne pouvez trouver un cable avec le même code couleur, nous vous recommendons d'écrire les transitions de couleur entre les deux cables! (ex. blanc noir, bleu bleu,

vert marron, ...) Ceci est extrémement important sinon les projecteurs ne fonctionneront pas comme prévu.

• Quand vous installez plusieurs projecteurs, vous avez probablement besoin d'une boite de raccordement spécial impermeable pour étabir les raccords nécessaires.
• Une autre option est d'ouvoir l'enceinte impermeable en métal (4) et de replacer le cable d'origine par votre propre cable. Dans ce cas, vous pouvez établier la connexion immédiatement à l'intérieur du projecteur pour que vous n'ayez pas besoin d'une boîte de raccordement spécial imperméable.
• Àprous avoir vérifié que la charge maximale permise n'est pas excédée, vous pouvez brancher le cable provenant des projecteurs sur l'une des sorties du LED MANAGER.

Exampie de calcul de la charge: vous doivent installer 47x LED ENCASTRE DE SOL (GROUND LIGHT) 47x3W = 141Watt. Cette chaine peut etre connectee sur l'une des sorties du LED MANAGER etant donne que la charge totale n'excede

pas les 150W permis. Le nombre maximum d'encastrés au sol branché sur le LED MANAGER = 2x 50pcs = 100pcs.

INSTRUCTIONS DE FONCTIONNEMENT

Etant donné que les encastrés au sol sont contrôlés par le LED MANAGER, nous vous recommendons fortement de dire les instructions de fonctionnement dans le mode d'emploi du LED MANAGER.

MAINTENANCE

• Eteigneze le LED MANAGER et débranchez les câbles principaux.
  Pendant l'inspection les points suivants doivent etres vérifiés:
• Toutes les vis utilisées pour installer le projecteur and et l'un des ces composants doit être fortement serrés et ne doivent pas été rouillé.
• Quand la protection en verre est visiblement endommagée à cause des fissures ou des rayures profondes, elle doit être replacée.
• Les câbles doivent étres dans des conditions impeccables et doivent étres replacés immédiatement quand un petit problème est détecté.
• Vérifiez les bagues des câbles et le caoutchouc de scellage autour de la protection en verre si vous VOYZEZ de l'eau à l'intérieur du projeteur.
• L'appareil peut être nettoyé avec des produits de sol habituels.

CHARACTERISTIQUES TECHNIQUES

Connexions: 4 fils colorés avec connexions à pression

Protection IP: IP67

Tension de fonctionnement : 24Vdc anode commune

Consommation d'électricité: 3Watt (39 LEDs)

Poids: 1,5kg

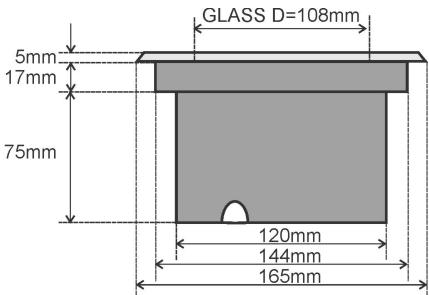

Taille:

Toute information est sujette aux changements sans notice préalable

Voussouspueztelecharger la derniere version de mode d'emploi sur notre site web:www.beglec.com
