Type d'appareil	Contrôleur d'éclairage DMX
Nombre de canaux	16
Protocole	DMX512
Type de commande	Switch
Alimentation	Externe, Non précisé
Dimensions	Non précisé
Poids	Non précisé
Matériau du boîtier	Non précisé
Interface utilisateur	Interrupteurs physiques
Compatibilité	Équipements DMX standard
Utilisation	Contrôle manuel d'éclairage
Langues du manuel	EN, FR, NL, DU, ES
Version du firmware	1.0
Fabricant	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - CA-16 JBSYSTEMS

Comment brancher le JBSYSTEMS CA-16 à mon système audio ?

Pour brancher le JBSYSTEMS CA-16, utilisez des câbles audio adaptés pour connecter les sorties de votre source audio aux entrées du CA-16. Assurez-vous de respecter la polarité et de bien serrer les connexions.

Le son est faible, que faire ?

Vérifiez d'abord le niveau de volume sur le CA-16 ainsi que sur votre source audio. Assurez-vous que les câbles sont correctement branchés et en bon état. Si le problème persiste, essayez de changer de câble ou de source audio.

Comment régler les égaliseurs sur le JBSYSTEMS CA-16 ?

Utilisez les boutons d'égalisation situés sur le panneau avant du CA-16 pour ajuster les niveaux de basse, médium et treble selon vos préférences acoustiques. Faites des ajustements progressifs pour trouver le son désiré.

Le CA-16 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le bouton d'alimentation est en position 'ON'. Si cela ne fonctionne pas, testez avec un autre câble d'alimentation ou contactez le service technique.

Puis-je utiliser le CA-16 avec des haut-parleurs de différentes impédances ?

Oui, le CA-16 peut fonctionner avec des haut-parleurs de différentes impédances, mais assurez-vous que la somme des impédances ne dépasse pas la capacité de l'appareil pour éviter d'endommager l'amplificateur.

Comment nettoyer le JBSYSTEMS CA-16 ?

Pour nettoyer le CA-16, utilisez un chiffon doux légèrement humidifié. Évitez les produits chimiques abrasifs et ne pas laisser d'humidité à l'intérieur de l'appareil.

Où trouver des pièces de rechange pour le JBSYSTEMS CA-16 ?

Les pièces de rechange pour le CA-16 peuvent être commandées auprès de votre revendeur JBSYSTEMS local ou via le site officiel de la marque. Vérifiez également les plateformes en ligne spécialisées.

Y a-t-il une garantie pour le JBSYSTEMS CA-16 ?

Oui, le JBSYSTEMS CA-16 est généralement couvert par une garantie de 2 ans. Veuillez conserver votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI CA-16 JBSYSTEMS

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Contrôleur à 16 canaux DMX pour switch pack
• Équipé de 16 boutons et LEDs
• Fonctionne avec tous switch pack DMX (SW-416, DSP6/12, DX404,...)
• Très compact : 19", hauteur : 1U!

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

CA-16 Switch pack controller - Adaptateur secteur AC/DC Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Instructions de sécurité:

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

1. TOUCHES DES CANAUX: il y a 16 touches. Chaque touche possède la même fonction pour le canal correspondant.
2. Appuyez juste une seule fois sur la touche pour activer le canal de sortie correspondant du switch pack DMX qui est relié au contrôleur.
3. Appuyez à nouveau sur la touche pour couper le canal de sortie correspondant du switch pack DMX qui est relié au contrôleur.
4. INDICATEUR DES CANAUX: vous montre l'état de sortie du canal correspondant:
5. L'indicateur est allumé : la sortie du canal est activée.
6. L'indicateur est éteint: la sortie du canal est coupée.

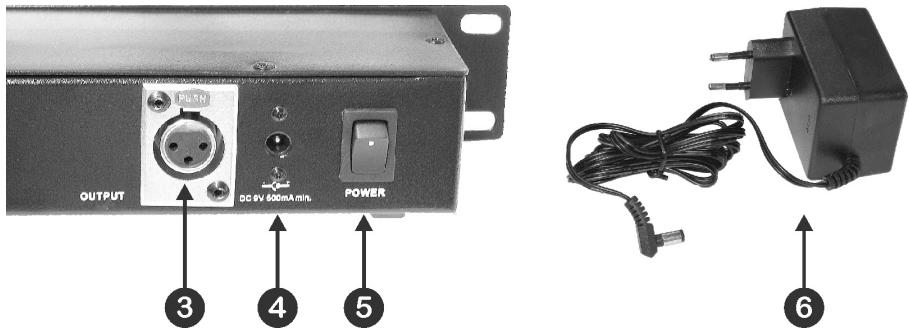

Fonctions (arrière)

1. DMX OUTPUT: est utilisé pour connecter un ou plusieurs switch-packs DMX standards. Veuillez utiliser un câble DMX de bonne qualité pour effectuer les connections.
2. DC INPUT: connectez l'adaptateur AC/DC, fourni avec l'appareil, à cette entrée. Si vous devez utiliser un autre adaptateur, assurez-vous qu'il produit 9Vdc et au moins 800mA avec le pôle + au centre.
3. INTERRUPEUR POWER: est utilisé pour allumer/éteindre l'appareil
4. Adaptateur AC/DC: AC 230V, 50Hz → 9Vdc / 800mA

Vous pouvez connecter autant de switch packs DMX que vous le souhaitez à la sortie DMX du CA-16. Cependant, les signaux DMX du contrôleur CA-16 utilisent des adresses fixes allant de 001 à 016. Donc, si vous utilisez 4 switch packs de 4 canaux chacun, vous devez utiliser les adresses de départ suivantes pour ces switch packs: 001, 005, 009, 013.

Remarquez également que si vous avez besoin de plus de 16 canaux, vous devrez utiliser un deuxième contrôleur CA-16 ainsi qu'un câble DMX indépendant supplémentaire.

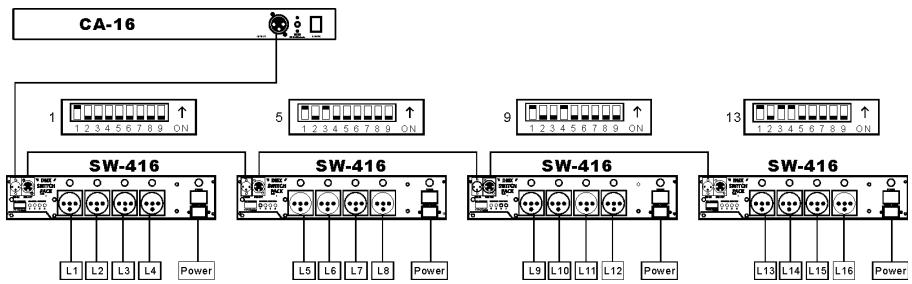

Exemple d'une configuration comprenant un CA-16 et 4 switch packs sw-416:
