MODE D'EMPLOI BT-575W JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit BriteQ. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Lynre wash puissant et intelligent pour une utilisation dans les discothèques, théâtres, studios et pour les sociétés de location.
• 16 canaux DMX: (pan * tilt * vitesse * dimmer * shutter/strobo * roue couleurs * Cyan * Magenta * Jaune * couleurs CMJ préréglées * vitesse CMJ * rotation de la lentille en diagonale + Frost * zoom * pan 16 bit * tilt 16 bit * remise à zéro + mise en et hors service de la lampe à distance)
• Peut être utilisé en mode Maître/Esclave grâce à ses programmes et son micro intégrés
• Menu intégrés avec écran LED bleu à 4 caractères
• Mouvements pan de et tilt de sans saccades
• Mixage de couleurs CMY (CMJ) : Cyan 0-100% * Magenta 0-100% * Jaune 0-100%
• Roue de couleurs supplémentaire à 9 couleurs dichroïques
• Sélection du filtre Frost et lentille diagonale
• Gradation 0-100% + stroboscope à vitesse variable Angle du faisceau ajustable (zoom) par DMX -
• Solide boîtier stylé en matière composite
• Un contrôleur CA-8 est disponible en option pour différents modes d'exploitation et fonctions
• Facilitation pilotable avec le "Scanmaster 1216", la iLEAD ou autres consoles DMX.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants: Mode d'emploi Apparel BT-575W

Instructions de sécurité:

SK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur

Ce symbole signifie: Lire le mode d'emploi.

Ce symbole déterminé: la distance minimum des objets allumés. La distance minimum entre le projecteur et la surface à éclairer doit être plus de 1 mètre. - Afin de protégger l'environnement, merci de recycler les emballages autant que possible. - Un nouvel effet lumière peut provoquer de la fumée et/ou une oedur non souhaitée, disparaisant après quelquesminutes. - Afin d'éviter tout risque d'incendie ou de chic électrique, ne pas exposer cet apparéil à la pluie ou l'humidité. Pour éserver la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causeer des dommages. - Cette unité est destinée à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun object rempli de liquides, tels que des vases, ne peut être place sur ce appareil. Risque de chic électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immeditément de la source d'alimentation. - Aucune source de flamme neue, telle que les bougies allumées, ne peut être placée sur l'appareil. - Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs. - Ne pas couvir les ouvertures de ventilation, un risque de surchauffe en résultatait. - Ne pas utiliser dans un environnement poussièreux et nettoyez l'unité régulierement. - Ne pas laisser l'unité à portée des enfants. - Les personnes non experimentées ne doivent pas utiliser cet apparéil. - La température ambiente maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. - La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance. - Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations. - Débranchez toujours l'appareil si vous ne l'utilise pas de manière prolongée avant de changer une ampoule ou d'entreprenevre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électricque et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrière de l'appareil. - Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrasé ou endommage. Pour éviter tout risque de choc électrique, le cordon doit être remplaced par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles! L'appareil doit etre a la masse selon les regles de securités. - Ne pas connecter l'unité à un variateur de luminière. - Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité. - Pour éviter tout chic electrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

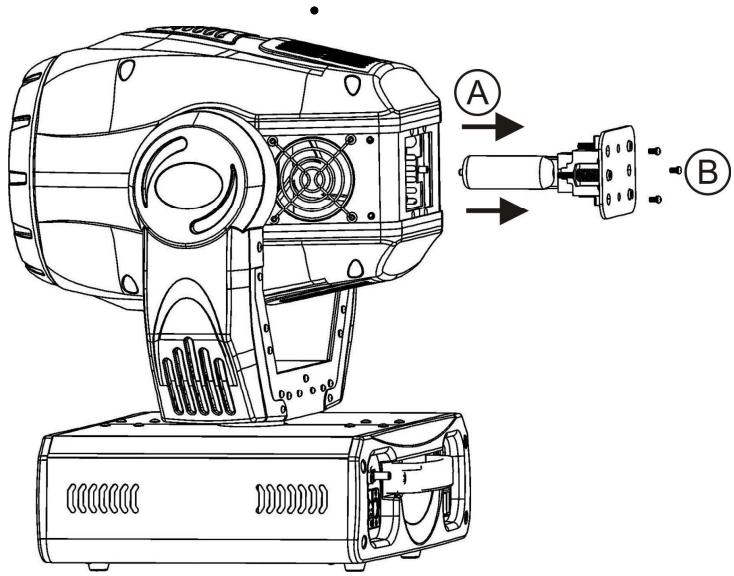

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'appareil avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.). Lors du remplacement, n'utilise que des pièces d'origine.

• Coupes l'alimentation et débranchez l'appareil.
• Attendez environ 15 minutes jusqu'à ce que l'appareil ait refroidi.
• Ouvrez le compartiment de la lampe situé à l'arrière de l'appareil en dévissant les vis X, Y et Z (A et B sur la figure ci-dessous.)
• Retirez la lampe usagée (ne manipulez jamais la lampe tant qu'elle est chaude)

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée!

• Ne touchez pas l'ampoule à mains nues! Cela réduit considérablement la durée de vie de l'ampoule. Si vous avez touché l'ampoule, nettoyez-la à l'aide d'un chiffon et un peu d'alcool dénaturé. Frottez l'ampoule avant de l'installer.
• Remettez la nouvelle ampoule dans l'appareil. Assurez-vous que les fils ne touchent pas l'ampoule. Refermez le compartiment de la lampe au moyen des 3 vis X, Y et Z. Assurez-vous que la lampe soit bien placée au centre du réflecteur afin de lui garantir un rendement optimal. Allumez l'appareil et ajustez la position de la lampe. Utilisez à cet effet les vis A, B et C situées à l'arrière de l'appareil. (B sur la figure ci-dessus) Voilà, tout est prêt!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil. Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Comment regler l'appareil

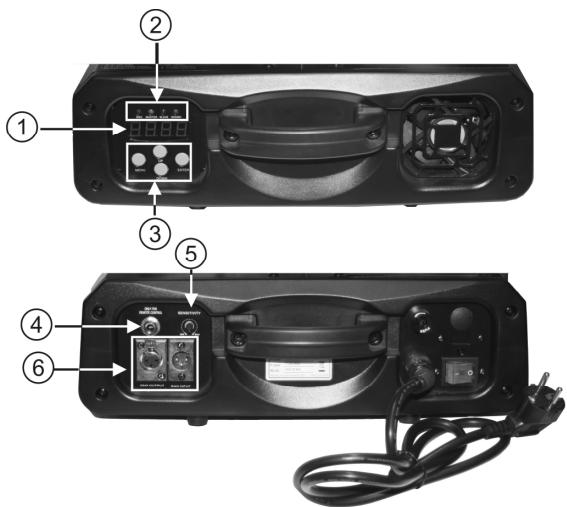

PANNEAU DE CONTROL:

1. ECRAN affiche les différents menus et les fonctions selectionnées.
2. LEDs

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activationusicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmier la fonction sélectionnée

1. ENTREE POUR LE CONTROLEUR A DISTANCE: connectez le contrôleur à distance optionnel (CA-8) via l'entrée jack 14 afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.
2. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.

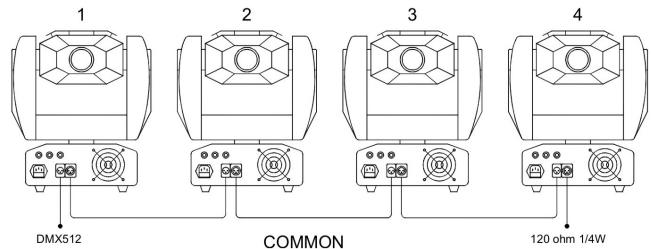

3. DMX IN/OUT : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.

• Pour sélectionner une des fonctions prè-set, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera. Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

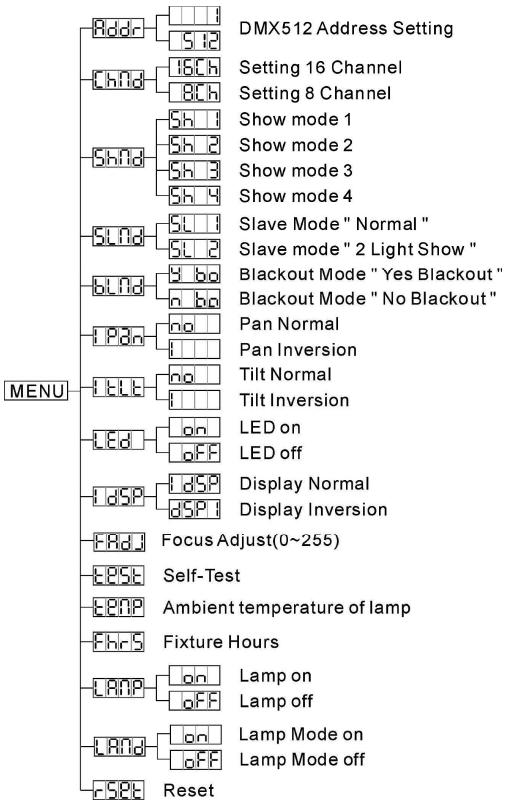

Réglement de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche MENU jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuy ez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur la touche menu jusqu'à ce que Appuyez Sur le cran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres chnd soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : [16h] (16 canaux) ou [8h] (8 canaux).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Est utilisé pour désigner le Show quand l'appareil fonctionne de façon autonome ou en maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Show est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (show 1) ou (show 2) ou (show 3) ou (show 4).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Show 1 mode - l'appareil est placé parterre. Angle du mouvement tilt:

Show 2 mode : l'appareil est fixé au plafond. Angle du mouvement tilt :

Mode show 3: l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc, devant la scène. Angle du mouvement pan (de gauche à droite à gauche) :. Angle du mouvement tilt : (au-dessus de l'horizontal ; en dessous de l'horizontal).

Mode show 4 : l'appareil est fixé au plafond

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) :. Angle du mouvement tilt : (verticalement, devant; derrière ).

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisée.

• Appuyez sur la touche MENU jusqu'à ce que SInD est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode black-out

Black-out mode: quand aucun signal DMX est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que blid est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner b (yes black-out) ou n b (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion pan

Normal: le mouvement pan n'est pas inversé.

Pan inversion: le mouvement pan est inversé.

Appuyez sur la touche MENU jusqu'à ce que PAN est affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (pan inversion). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer toute voix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion tilt

Normal: le mouvement tilt n'est pas inversé.

Tilt inversion: le mouvement tilt est inversé

• Appuyez sur la touche MENU jusqu'à ce que l'el est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner no (normal) ou (tilt inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer cette choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche LED
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer toute voix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Display normal : possibilité de voir ce qui est affiché à l'écran quand l'appareil est posé par terre.

Display inversion: possibilité de lire ce qui est affiché à l'écran quand l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que l'spl clignote sur l'écran. (affichage normal)
• Utilisez la touche ENTER pour changer l'affichage [DSP] (affichage inversé), l'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour retourner à l'affichage normal [DSP]

Pour retourner vers les fonctions, appuyez sur la touche MENU.

Est utilisé pour vous aider à ajuster le foyer du rayon lumineux.

Appuyez sur le bouton MENU jusqu'à ce que l'écran affiche [FADJ] - Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter. - Utilisez les boutons DOWN et UP pour sélectionner une valeur comprise entre 0 et 255. - Une fois que la valeur est sélectionnée, appuyez sur le bouton ENTER pour confirmer. (ou vous retournez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes)

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

E85E self-test

Est utilisé pour activer le programme interne "self-test" qui passera en revue toutes les possibilités de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que le clignotant apparaisse à l'écran.
• Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test »
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Utilisé pour afficher la température à l'intérieur du compartiment de la lampe.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER et la température de service de la lampe sera affichée sur l'écran.
• Pour retourner vers les fonctions, appuyez de nouveau sur le bouton MENU.

Vous communique le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FhrS clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Utilisé pour allumer et éteindre la lampe de manière à pouvoir refroidir la lampe grâce aux ventilateurs internes avant de la transporter.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres LBN se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (la lampe sera allumée) ou (la lampe sera éteinte).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).
• Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

LAMP Mode

• Appuyez sur le bouton MENU jusqu'à ce que les lettres [RND] soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (la lampe sera allumée) ou (la lampe sera éteinte). Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer.

(ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes). - Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

RESET

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

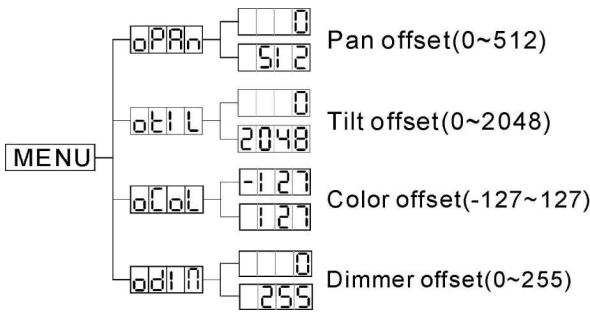

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour aller vers le mode Offset.
• Vous êtes maintenant en mesure d'ajuster la position de référence ('home position', qui est donc la position "zéro").
• Quand vous désirez ajuster la position de référence ('home position') des gobos et des couleurs, vous devez d'abord activer le mode FADJ.
• Les fonctions sont décrites ci-dessous.

Opan pan offset

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres APRa soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement pan (pan home position).
• Une fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU.

Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres abil soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement tilt (tilt home position).
• Une fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU.

Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres COL soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence de la couleur (color home position).
• Une fois que la couleur a été sélectionnée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions principales sans effectuer le moindre changement en appuyant sur le bouton MENU.

Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence du gradateur ('dimmer home position').
• Un fois que le mode a été déterminé, appuyez sur le bouton ENTER pour confirmer ou pour returner automatiquement aux fonctions offset sans effectuer le moindre changement, appuyez sur le bouton MENU. Pour returner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes

Comment brancher les appareils en DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous nevez relies le contrôleur DMX et tous les appareils "en chaîne" à l'aide d'un cable symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous nevez utiliser un « terminal » de 90U à 120U à la fin de la chaîne. N'utilise jamais des câbles répartiteurs-Y, ceci ne fonctionnera tout simplement pas!

Chaque appareil dans la chaîne doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit décoder.

- Comment regler l'adresse de demarrage EXACTE:

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

• CONFIGURATION DMX DU BT-575W:

Mode à 16 canaux

DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed	Dimmer	Shutter	Color	Cyan	Mangenta
540°	270°	255 Slow	255 100%	248-255 Open	255 Fast	255 100%	255 100%
				132-247 free shutter
				131 Fast shutter
				NMM
				128 Fast
				109-127 Purple
				091-108 Light blue
				073-080 Green
				055-072 Orange
				037-054 Yellow
				019-036 Red
				000-018 White
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Yellow	CMY Color Mix Macro	CMY Speed	Effect	Zoom	Pan 16 bit	Tilt 16 bit	Lamp On/Off /Reset
255 100%	128-255 Macro	255 Slow	240-255 Frost	255 28°	255	16 BIT PAN	255
	124-127 Color31						239
	120-123 Color30						230
	116-119 Color29						208
	113-115 Color28						200
	109-112 Color27						139
	105-108 Color26						130
	102-104 Color25						Lamp on
	08-101 Color24
	094-097 Color23
	080-093 Color22
	087-088 Color21
	083-085 Color20
	078-082 Color19
	079-078 Color18
	072-075 Color17
	068-071 Color16
	064-067 Color15
	061-063 Color14
	057-060 Color13
	053-056 Color12
	049-052 Color11
	046-048 Color10
	042-045 Color9
	038-041 Color8
	035-037 Color7
	031-034 Color6
	027-030 Color5
	023-026 Color4
	020-022 Color3
	018-019 Color2
	012-015 Color1
	008-011 White
	000-007 Open

Les valeurs ci-dessous prendront effectivement cours après environ cinq secondes :

Pour la commande DMX 'reset', régalez la valeur DMX de CH-16 entre 200 et 209; Pour la commande DMX 'lamp on', régalez la valeur DMX de CH-16 entre 130 et 139; Pour la commande DMX 'lamp off', régalez la valeur DMX de CH-16 entre 230 et 239.

Mode à 8 canaux

DMX-512 Configuration

Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix/Macro	Dimmer	Zoom
540°	270°	248-255 Open132-247 free shutter131 Fast shutter	240-255 Frost	255 Fast	128-255 Macro	255 100%	255 28°
				192 Slow	124-127 Color31	120-123 Color30	116-119 Color29
				191 Slow	112-115 Color28	108-111 Color27	108-111 Color27
				128 Fast	104-107 Color26	100-103 Color25	096-099 Color24
				128 Fast	092-095 Color23	088-091 Color22	088-091 Color22
				109-127 Purple	084-087 Color21	080-083 Color20	080-083 Color20
				091-108 Light blue	076-079 Color19	072-075 Color18	072-075 Color18
				073-090 Green	068-071 Color17	068-071 Color17	068-071 Color17
				073-090 Green	064-067 Color16	060-063 Color15	060-063 Color15
				073-090 Green	056-059 Color14	052-055 Color13	052-055 Color13
				048-051 Color12	048-051 Color12	044-047 Color11	044-047 Color11
				040-043 Color10	036-039 Color9	036-039 Color9	036-039 Color9
				055-072 Orange	032-035 Color8	032-035 Color8	032-035 Color8
				037-054 Yellow	028-031 Color7	024-027 Color6	024-027 Color6
				037-054 Yellow	020-023 Color5	020-023 Color5	020-023 Color5
				019-036 Red	016-019 Color4	016-019 Color4	016-019 Color4
				008-011 Color2	008-011 Color2	008-011 Color2	008-011 Color2
				004-007 Color1	000-003 White	000-003 White	000-003 White
0°	0°	016 Slow shutter	016-032 Beam Shppe	000-015 Open	000-018 White	000-018 White	000-018 White

Comment utiliser l'appareil

Chaque fois que vous allumerez l'appareil, l'écran affichera 575U et tous les moteurs retourneront à leur position 'initiale', ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil selon 3 façons:

En utilisant les programmes intégrés maître/esclave. En utilisant le petit contrôleur. En utilisant un contrôleur DMX universel. En utilisant le contrôle iLead (dans ce cas, le BT-575W doit être configuré en mode DMX à 8 canaux).

- En utilisant les programmes intégrés maitre/esclave:

Sélectionnez cette fonction si vous poulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôle tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son Led « master » sera constamment allumé, le Led « sound » clignotera au rythme de la musique.

• L'appareil Maître possède 2 shows préprogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du maître.
• Les appareils Esclaves possèdent 2 options: les autres appareils sont réglés en mode esclave (le Led « slave » est constamment allumé). Afin de créer un magnifique show vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inverse) → dans le menu des appareils esclaves vous pouvez aller à l'option 5LNd et sélectionner:

→ Normal slave: l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. → 2 light show: l'appareil esclave fonctionne à l'opposé de l'appareil maître.

En utilisant le contrôleur CA-8:

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4 de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes:

Stand by	L'appareil est totallement étant.
Fonction	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	Sélection du mode moving show X/Y (Show 1 - Show 4)	Sélection de la couleur	Réglage du mouvement X/Y. 1. Position pan. 2. Position tilt. D'abord régler l'appareil Master, ensuite régler les apparueils Slave.
Mode	Son 1 (la LED est éteinte)	Son 2 (la LED clignote normalement)	Lent/son 3 (la LED est allumée)	Position/Latch (la LED clignote rapidement)

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance. Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détéction d'un problème, même bénin.
• Pour protégé l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entrainer une accumulation de salété plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V, 50Hz

Fusible: 10 A/250V

Contrôle de son: Microphone interne

Mouvements Pan/Tilt: 540° / 270° avec correction automatique

Angle du faisceau : 11-28°

Connexions DMX : connecteur XLR mâle / femelle à 3 broches

Ampoule: MSR 575/2

Taille: 428 x 387 x 491mm

Poids: 30,5 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
