VE-S60 - Support mural pour téléviseur VISA - Notice d'utilisation et mode d'emploi gratuit

Marque	VISA
Modèle	VE-S60
Type de produit	Support mural pour téléviseur
Compatibilité	Téléviseurs de 25 à 60 pouces
Poids maximal supporté	75 kg (pour téléviseurs 37-60") / 56 kg (pour téléviseurs 25-42")
Matériau	Acier
Type de montage	Fixe (non inclinable)
Norme VESA	Compatible avec la plupart des normes VESA (jusqu'à 400x400 mm)
Installation	Sur ossature bois ou maçonnerie
Outils nécessaires	Mètre, crayon, tournevis cruciforme, détecteur de montants, clé à douille 8 mm, perceuse avec mèche 10 mm
Contenu du kit	2 bras de support, 1 plaque murale, vis et rondelles (M4, M5, M6, M8), entretoises, 8 tire-fonds 7,5 cm, 8 chevilles 10x50, 1 niveau à bulle, 1 barre de sécurité
Nombre de personnes recommandé	2
Sécurité	Barre de sécurité incluse, possibilité d'ajouter un cadenas (non fourni)
Entretien	Nettoyer avec un chiffon doux et sec
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - VE-S60 VISA

Quel poids maximum peut supporter ce support mural ?

Ce support peut supporter jusqu'à 75 kg pour les téléviseurs de 37 à 60 pouces, et jusqu'à 56 kg pour les modèles de 25 à 42 pouces.

Quels types de murs sont adaptés pour l'installation ?

Le support est conçu pour une installation sur des ossatures en bois ou des murs en maçonnerie. Pour les murs en bois, utilisez les tire-fonds fournis ; pour la maçonnerie, utilisez les chevilles.

Quels outils sont nécessaires pour installer le support ?

Vous aurez besoin d'un mètre, d'un crayon, d'un tournevis cruciforme, d'un détecteur de montants, d'une clé à douille de 8 mm et d'une perceuse électrique avec une mèche de 10 mm.

Comment installer la plaque murale ?

Tracez une ligne horizontale à l'endroit souhaité, placez les deux plaques murales alignées sur cette ligne, marquez les trous, percez avec une mèche de 8 mm, puis fixez les plaques avec les tire-fonds (pour bois) ou les chevilles (pour maçonnerie). Serrez sans excès.

Comment choisir les bonnes vis pour fixer les bras au téléviseur ?

Mesurez la profondeur des trous filetés à l'arrière du téléviseur. Utilisez les vis fournies (M4, M5, M6 ou M8) en fonction du diamètre. Si l'arrière est courbe, ajoutez une entretoise pour un ajustement optimal.

Faut-il être deux personnes pour installer le support ?

Oui, il est fortement recommandé d'être deux personnes qualifiées pour manipuler le téléviseur et l'accrocher en toute sécurité.

Le support est-il inclinable ?

Non, ce support est de type fixe. Il ne permet pas d'inclinaison ni de rotation une fois installé.

Comment installer la barre de sécurité ?

Après avoir accroché le téléviseur sur les bras, insérez la barre de sécurité dans l'espace libre sous les bras, par le côté. Vous pouvez verrouiller son extrémité avec un cadenas (non fourni) pour une sécurité renforcée.

Puis-je utiliser ce support pour un téléviseur de 55 pouces ?

Oui, le support est compatible avec les téléviseurs de 25 à 60 pouces, à condition que le poids ne dépasse pas 75 kg. Vérifiez le poids de votre téléviseur.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

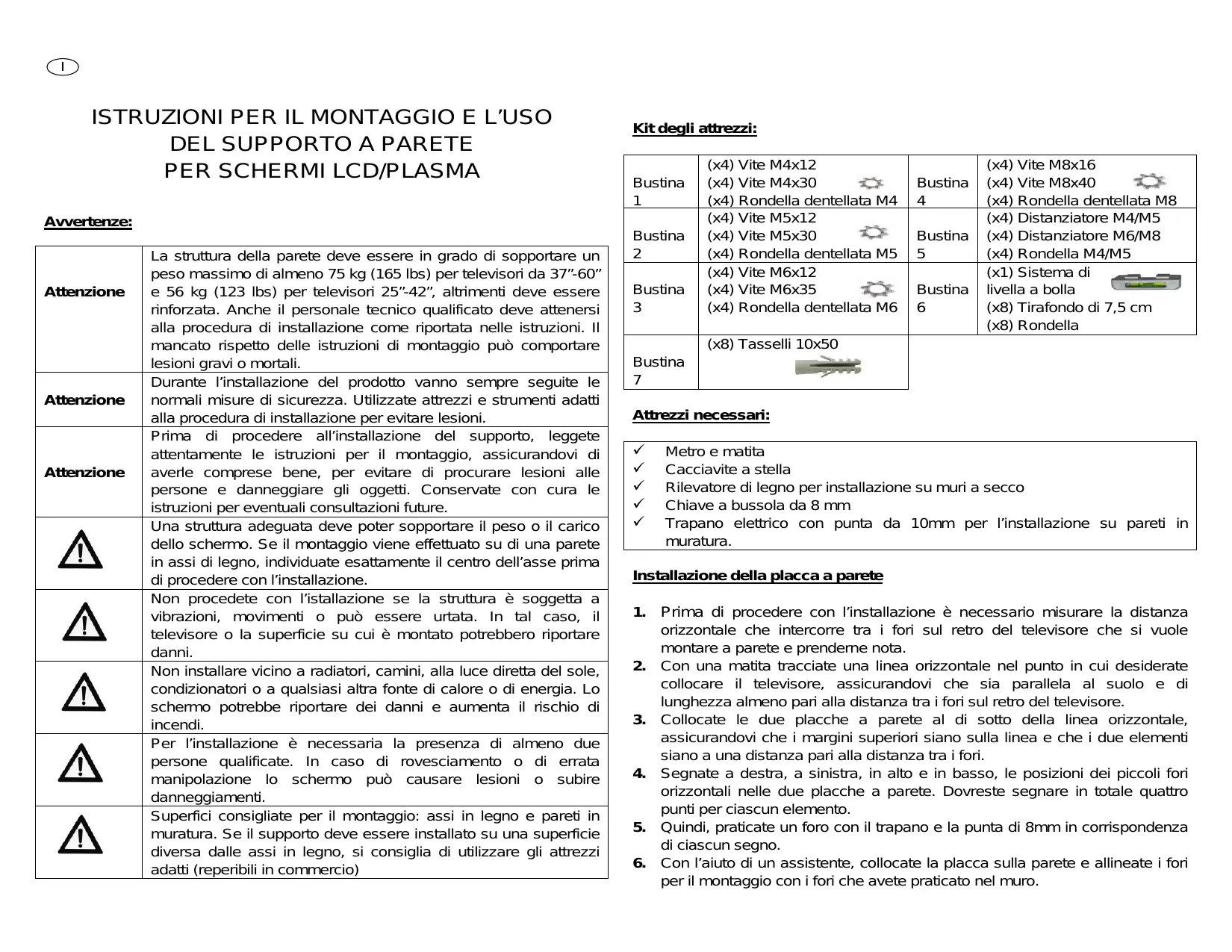

MODE D'EMPLOI VE-S60 VISA

Attention	La structure du mur doit pouvoir supporter un poids maximal d'au moins 75 kg (165 lbs) pour des téléviseurs de 37"-60" et de 56 kg (123 lbs) pour les téléviseurs de 25"-42", sinon il faut la renforcer. Meme le personnel technique qualifié doit suivre la procédure d'installation reportée dans ces instructions. Le non respect des instructions de montage peut entraîner des blessures graves voire mortelles.
Attention	Lors de l'installation du produit, il faut toujours suivre les mesures de sécurité normales. Utiliser des outils et des instruments adaptés à la procédure d'installation pour éviter toute blessure.
Attention	Avant de commencer l'installation du support, dire attentivement les instructions de montage en s'assurant de bien les avoir comprises afin d'eviter toute blessure de personnes et tout endommagement des objets. Conserver scrupuleusement cette notice pour toute éventuelle consultation future.
	Une structure ajustée doit pouvoir supporter le poids et la charge de l'écran. Si le montage est réalisé sur un mur avec ossature en bois, déterminer avec exactitude le centre du montant avant de procédé à l'installation.
	Ne pas réaliser l'installation si la structure est sujette à des vibrations, des mouvements ou peut être heurtée. Le téléviseur ou la surface sur laquelle il est monté poursaient dans ce cas être endommages.
	Ne pas installer à la lumière directe du soleil ou à proximate de radiateurs, de cheminées, de climatiseurs ou de toute autre source de chaleur ou d'énergie. L'écran pourrait être endommagé et augmenter le risque d'incendie.
	Il faut qu'au moins deux personnes qualifiées soient générées lors de l'installation. S'il venait à basculer ou à être mal manipulé, l'écran pourrait entraîner des blessures ou être endommaged.
	Surfaces conseillées pour le montage: ossatures en bois et murs en maconnerie. Si le support doit être installé sur une surface autre qu'un montant en bois, il est recommendé d'utiliser les outils ajustés(disponibles dans le commerce).

Kit d'outils:

Sachet 1	(x4) Vis M4x12 (x4) Vis M4x30 (x4) Rondelle crantée M4	Sachet 4	(x4) Vis M8x16 (x4) Vis M8x40 (x4) Rondelle crantée M8
Sachet 2	(x4) Vis M5x12 (x4) Vis M5x30 (x4) Rondelle crantée M5	Sachet 5	(x4) Entretoise M4/M5 (x4) Entretoise M6/M8 (x4) Rondelle M4/M5
Sachet 3	(x4) Vis M6x12 (x4) Vis M6x35 (x4) Rondelle crantée M6	Sachet 6	(x1) Niveau à bulle (x8) Tire-fond de 7,5 cm (x8) Rondelle
Sachet 7	(x8) Chevilles 10x50

Outils nécessaires:

Mètre et crayon ✓ Tournevis cruciforme Détecteur de montants pour les installations sur des murs en pierres sèches Clé à douille de 8mm Perceuse électrique avec mèche de 10mm pour toute installation sur des murs en maçonnerie.

Installation de la plaque murale

1. Avant d'effectuer l'installation, il faut mesurer la distance horizontale entre les trous à l'arrière du téléviseur que l'on souhaite fixer au mur et en prendre note.
2. Tracer au crayon une ligne horizontale à l'endroit où l'on souhaite placer le téléviseur en s'assurant qu'elle est bien parallèle au sol et d'une longueur au moins égale à la distance entre les trous de l'arête du téléviseur.
3. Placer les deux plaques murales en dessous de la ligne horizontalement en s'assurant que les marges supérieures sont bien sur la ligne et que les deux éléments sont bien à une distance égale à celle entre les trous.
4. Marquer à droite, à gauche, en haut et en bas les positions des petits trous horizontalement sur les deux plaques murales. En tout, il faut marquer quatre points pour chaque élément.
5. Réaliser alors un trou avec la mèche de 8mm de la perceuse au niveau de chaque marque réalisée.
6. Avec l'aide de l'assistant, mettre en place la plaque sur le mur et aligner les trous pour le montage avec les trous déjà réalisés dans le mur.

NB: Si l'on réalise l'installation sur des murs avec ossature en bois, s'assurer que tous les trous sont bien situés sur l'ossature. Reprendre alors du point 7a ou aller au point 7b.

7a. Insérer un tire-fond et une rondelle au niveau de chaque trou et dans le mur. 8a. Serrer les vis avec la clé à douille en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient fermement insérées.

ATTENTION: Ne jamais serrer excessivement les vis car cela pourrait endommager inutilment le mur. Eviter toute torsion excessive.

ATTENTION: Ne pas arrêter de tenir la plaque jusqu'à ce qu'elle soit bien fixée au mur.

NB: Pour toute installation sur des murs en maconnerie, il faut utiliser les chevilles prévues à cet effet pour la fixation au mur (uniquement pour les fixations à des murs pleins).

7b. Insérer une cheville pour murs en maçonnerie dans chaque trou. 8b. Se servir, si nécessaire, d'un marteau pour insérer délicatement chaque fixation à fleur de mur. 9b. Une fois que toutes les fixations ont été bien mises en place, remettre la plaque. 10b. Insérer une vis tire-fond et une rondelle à travers la plaque dans chaque cheville. 11b. Ne serrer que lorsque toutes les vis sont bien en place.

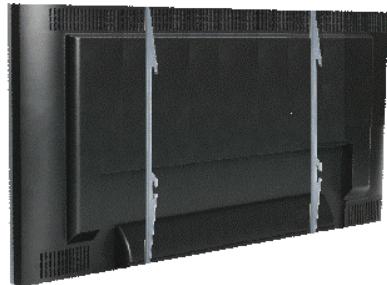

Installation des bras du téléviseur

1. Afin de permettre une installation correcte, ce kit est doté de plusieurs vis de différents diamètres et longueurs.
2. Placer le téléviseur sur une surface lisse et moelleuse puis localiser les trous filetés pour le montage qui sont situés à l'arrière de l'écran.
3. Choisir les vis les plus adaptées en vérifiant avec une paille ou un cure-dent la longueur du trou.
4. Si l'arrière du téléviseur est courbe ou convexe, il faut utiliser une entretoise.

NB : Choisir l'entretoise s'adaptant le mieux à la courbure pour que les bras soient le plus près possible de l'écran.

1. Placer l'entretoise entre les bras de l'armature et le téléviseur.
2. Si l'on utilise les vis les plus petites (M4, M5 ou M6), il est recommandé d'utiliser une rondelle pour chaque vis afin de renforcer la stabilité de la structure.

Installation finale

Accrocher chaque bras au téléviseur en alignant les trous se trouvant sur ceux-ci avec les trous filés sur le panneau arrière du téléviseur, en insérant les vis dans chacun d'entre eux et en les vissant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient complètement insérées.

1. Visser avec un tournevis cruciforme.

ATTENTION: Pour mener à bien cette phase, la présence de deux personnes est nécessaire.

1. Pour terminer l'installation du support pour écrans LCD/PLASMA, disposer avec précaution les bras du téléviseur au-dessus de la barre supérieure et inférieure de l'armature.
2. Attention: la barre de sécurité ne doit pas être en place pendant que l'on place le téléviseur sur l'armature.

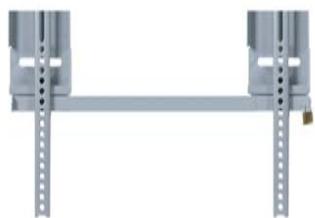

Pour une garantie supplémentaire, vous pouvez installer la barre de sécurité étant incluse dans le kit de support mural. Cette barre peut être insérée par chaque côté du support et devrait être placée dans l'espace libre de la partie inférieure des deux bras du téléviseur.

Pour empêcher toute séparation du téléviseur de son support, il est également possible

d'assurer la fermeture de l'extrémité de la barre de sécurité à l'aide d'un cadenas (non fourni avec le produit).
