VE-B - Support mural pour téléviseur VISA - Notice d'utilisation et mode d'emploi gratuit

Marque	VISA
Modèle	VE-B
Type de produit	Support mural pour téléviseur
Angle d'inclinaison verticale	Réglable via poignée noire, dévissage et serrage
Rotation	Réglable via clé Allen fournie
Niveau à bulle intégré	Oui, pour mise à niveau facile
Système de sécurité	Clic de verrouillage lors de l'insertion du bras
Types de murs compatibles	Brique pleine, béton armé, bois plein, poutres en bois
Contenu de la boîte	2 vis taraudeuses 48 mm, 2 chevilles à expansion 7,5 mm, 4 boulons M4x12 mm, 4 boulons M4x30 mm, entretoises, clé Allen
Outils nécessaires	Perceuse, mèches widia 7,5 mm, tournevis
Installation	Fixation murale par perçage et chevillage
Garantie	5 ans, limitée aux défauts de fabrication
Entretien	Chiffon humide avec eau tiède et savon neutre ; pas de solvants
Précautions	Ne pas surcharger, ne pas utiliser en extérieur, vérifier la solidité du mur
Type de fixation	Boulons M4 pour moniteur, vis taraudeuses pour mur

FOIRE AUX QUESTIONS - VE-B VISA

Quels types de murs sont compatibles avec le support VISA VE-B ?

Le support est conçu pour les murs en briques pleines, béton armé, bois plein ou poutres en bois. Pour d'autres matériaux, consultez un installateur qualifié.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, de mèches widia de 7,5 mm et d'un tournevis.

Comment régler l'inclinaison du téléviseur ?

Dévisser la poignée noire dans le sens contraire des aiguilles d'une montre, régler l'angle, puis resserrer.

Comment retirer le téléviseur du support ?

Appuyez sur le système de fixation de sécurité et faites glisser le bras vers le haut.

Quel est le poids maximum supporté ?

La capacité maximale est indiquée sur la boîte du produit. Il est impératif de ne pas la dépasser.

Puis-je utiliser ce support en extérieur ?

Non, le produit n'est pas conçu pour une utilisation en extérieur.

Comment nettoyer le support ?

Utilisez un chiffon humide avec de l'eau tiède et du savon neutre. N'utilisez pas de solvants.

Que faire si la rotation est trop dure ou trop lâche ?

Utilisez la clé Allen fournie pour desserrer ou resserrer les points de rotation.

Quelle est la durée de la garantie ?

La garantie limitée est de 5 ans pour le premier acquéreur original, couvrant les défauts de fabrication.

Le support est-il compatible avec tous les téléviseurs ?

Il est compatible avec les moniteurs LCD ayant une surface arrière plate ou nécessitant des entretoises. Les boulons M4 fournis sont standards, mais vérifiez les dimensions.

MODE D'EMPLOI VE-B VISA

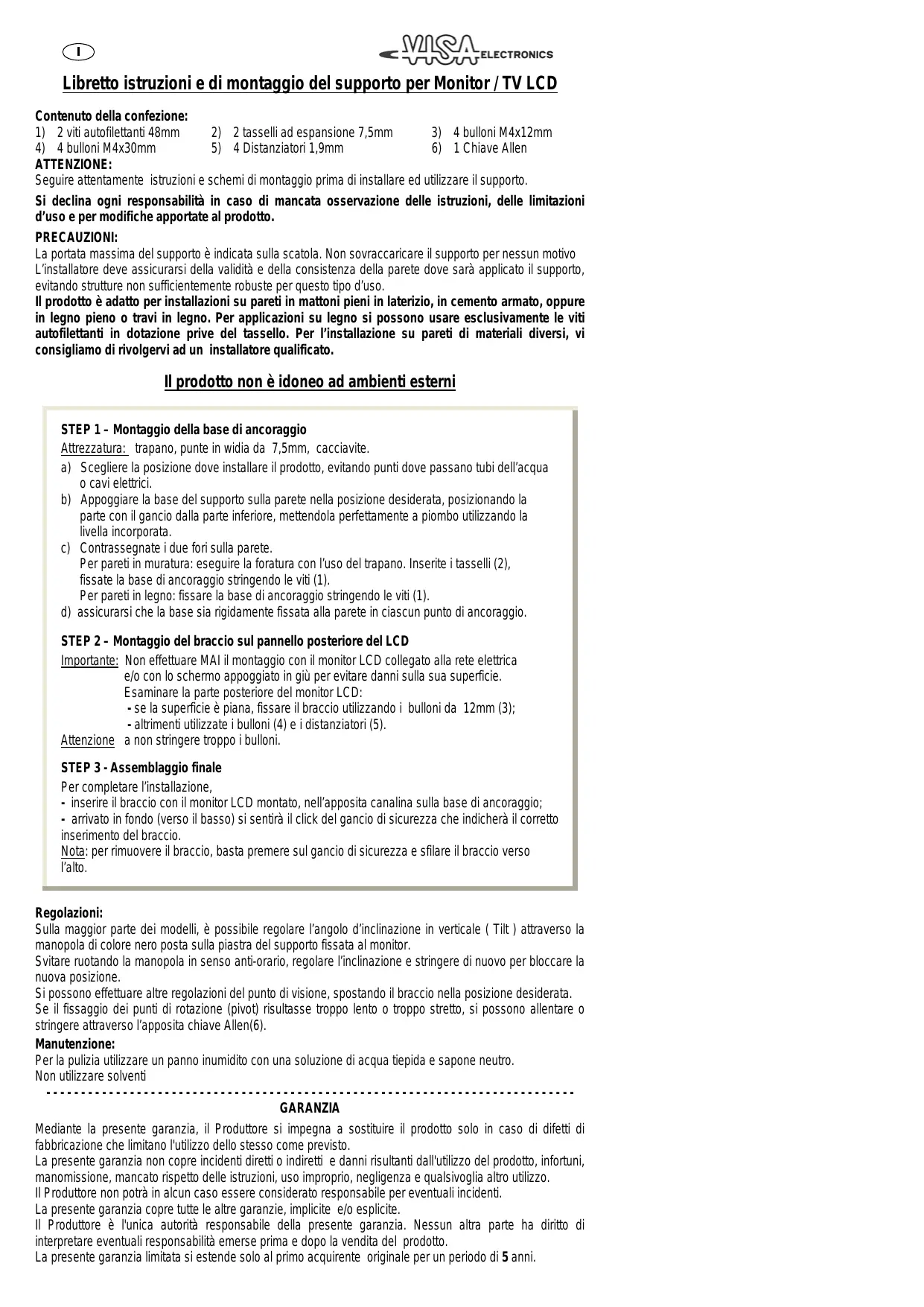

Livret d'instructions et de montage du support pour Moniteur / TV LCD

Contenu de la boîte:

1) 2 vis taraudeuses 48 mm

2) 2 chevilles à expansion 7,5mm

3) 4 boulons M4x12mm

4) 4 boulons M4x30mm

Etudier attentivement les instructions et les schémas de montage avant d'installer et d'utiliser le support.

Nous déclinons toute responsabilité en cas de non respect des instructions, des restrictions d'utilisation ou de modifications apportées au produit.

PRECAUTIONS:

La capacité maximale du support figure sur sa boîte. Ne jamais surcharger le support.

L'installateur devra s'assurer de la validité et de la composition du mur ou sera installé le support en évitant les structures n'étant pas suffisamment robustes pour ce type d'utilisation.

Le produit est conçu pour être installé sur des murs/parois en briques pleines en terre cuite, en béton armé, en bois plein ou sur des poutres en bois. Pour les installations sur du bois, il faut utiliser exclusivement les vis taraudeuses fournies, sans les chevilles. Pour les installations sur des murs réalisés avec un autre matériau, nous vous conseillons de vous adresser à un installateur qualifié.

Le produit n'est pas fait pour être utilisé en extérieur

1ère ETAPE – Montage de la base de fixation

Outils: Perceuse, mèches widia 7,5mm, tournevis.

a) Choisir l'emplacement où installer le produit en évitant les points de passage des canalisations et des câbles électriques.
b) Placez la base du support sur le mur dans la position désirée (la partie avec l'accroche toujours vers le bas) en la mettant parfaitement à niveau grâce au niveau incorporé.
c) Marquer sur le mur les deux trous à percer. Pour les murs en maçonnerie: réaliser le perçage à l'aide de la perceuse. Insérer les chevilles (2) et fixer la base de fixation en serrant les vis (1). Pour les cloisons en bois: fixer la base de fixation en serrant les vis (1).
d) S'assurer que la base soit solidement fixée au mur au niveau de tous les points de fixation.

ETAPE 2 - Montage du bras sur le panneau arrière du LCD

Important: Ne JAMAIS effectuer le montage lorsque le moniteur LCD est branché au réseau électrique et/ou que l'écran est orienté vers le sol afin d'éviter tout risque d'endommagement de sa surface.

Examiner la partie arrière du moniteur LCD:

si sa surface est plate, fixer le bras en utilisant les boulons de 12 mm (3);

- sinon, utiliser les boulons (4) et les entretoises (5).

Attention à ne pas trop serrer les boulons.

ETAPE 3 - Assemblage final

Pour terminer l'installation:

• insérer le bras avec le moniteur LCD monté à l'emplacement prévu à cet effet sur la base de fixation;
• une fois le bras inséré jusqu'au bout (vers le bas), le clic du système de sécurité vous indiquera sa bonne insertion.
  Note: Pour enlever le bras, il suffit d'appuyer sur le système de fixation de sécurité et faire glisser le bras vers le haut.

Réglages:

Il est possible de régler l'angle d'inclinaison verticale (Tilt) sur la plupart des modèles à l'aide de la poignée de couleur noire située sur la plaque du support se fixant au moniteur.

Dévisser la poignée en la faisant tourner dans le sens contraire des aiguilles d'une montre, régler l'inclinaison puis serrer à nouveau pour bloquer l'ensemble dans la position choisie.

Il est possible d'effectuer d'autres réglages du point de vision en bougeant le bras jusqu'à la position souhaitée.

Si la fixation des points de rotation (pivots) s'avère trop ou trop peu serrée, il est possible de les desserrer ou de les resserrer en utilisant la clé Allen prévue à cet effet (6).

Entretien:

Pour le nettoyage, utiliser un chiffon humide avec une solution d'eau tiède et de savon neutre.

Ne pas utiliser de solvants.

GARANTIE

Par la présente garantie, le Producteur s'engage à remplacer le produit uniquement en cas de défauts de fabrication limitant l'utilisation prévue de celui-ci.

La présente garantie ne couvre pas les accidents directs ou indirects ou encore les dommages provoqués par l'utilisation du produit, des accidents, des manipulations ou utilisations impropres, le non respect des instructions, des négligences ou toute autre type d'utilisation.

Le producteur ne pourra en aucun cas être considéré comme responsable en cas d'accident.

La présente garantie couvre toutes les autres garanties, implicite et/ou explicites.

Le Producteur est la seule autorité responsable de cette garantie. Aucune autre partie n'a le droit d'interpréter d'éventuelles responsabilités apparues avant ou après la vente du produit.

La présente garantie limitée vaut uniquement pour le premier acquéreur original et a une durée de 5 ans.
