Type de produit	Support mural articulé pour téléviseur
Marque	VISA
Modèle	VE-3PT
Capacité de charge maximale	30 kg
Matériau	Acier
Type de montage	Mur (brique, béton, bois plein)
Réglages	Inclinaison verticale (tilt), rotation (pivot) réglable
Système de sécurité	Verrouillage par clic pour éviter le retrait accidentel
Contenu de la boîte	2 vis taraudeuses 48mm, 2 chevilles à expansion 7,5mm, 4 boulons M4x12mm, 4 boulons M4x30mm, clé Allen
Outils nécessaires pour l'installation	Perceuse, mèche widia 7,5mm, tournevis
Entretien et nettoyage	Chiffon humide avec eau tiède et savon neutre ; pas de solvants
Garantie	5 ans (défauts de fabrication uniquement)
Compatibilité VESA	Oui (fixations M4)
Angle d'inclinaison	Réglable via poignée noire sur la plaque

FOIRE AUX QUESTIONS - VE-3PT VISA

Quelle est la capacité de charge maximale du support VE-3PT ?

La capacité de charge maximale est de 30 kg. Ne jamais dépasser cette limite.

Sur quels types de murs peut-on installer ce support ?

Ce support est conçu pour les murs en brique pleine, béton armé ou bois plein. Pour d'autres matériaux, consultez un installateur qualifié.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'une mèche widia de 7,5 mm et d'un tournevis.

Comment régler l'inclinaison du téléviseur ?

Dévisser la poignée noire sur la plaque dans le sens contraire des aiguilles d'une montre, régler l'angle, puis resserrer.

Le support est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs équipés de fixations M4 (boulons fournis de 12 ou 30 mm selon l'épaisseur du téléviseur).

Comment savoir si le téléviseur est bien fixé au support ?

Après avoir inséré le bras dans la base, vous devez entendre un clic indiquant le verrouillage de sécurité.

Puis-je utiliser des chevilles pour une installation sur du bois ?

Non, pour le bois, utilisez uniquement les vis taraudeuses fournies, sans chevilles.

Comment nettoyer le support mural ?

Utilisez un chiffon humide avec de l'eau tiède et du savon neutre. Évitez les solvants.

Que faire si les pivots sont trop durs ou trop lâches ?

Utilisez la clé Allen fournie pour desserrer ou resserrer les points de rotation.

Quelle est la durée de la garantie ?

La garantie est de 5 ans et couvre uniquement les défauts de fabrication.

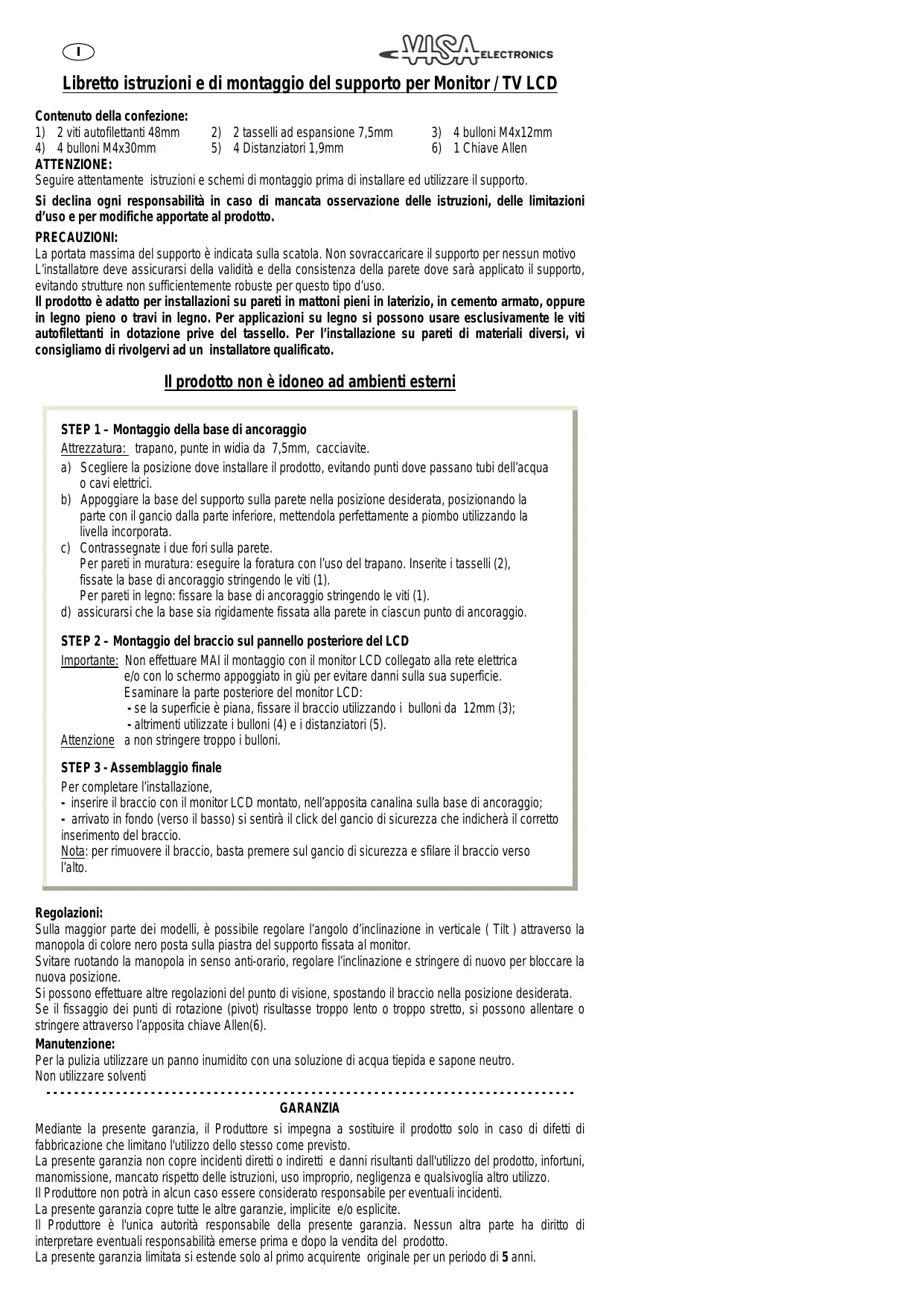

MODE D'EMPLOI VE-3PT VISA

Contenu de la boîte:

1) 2 vis taraudeuses 48mm

2) 2 chevilles à expansion 7,5mm

3) 4 boulons M4x12mm

4) 4 boulons M4x30mm

Etudier attentivement les instructions et les schémas de montage avant d'installer et d'utiliser le support.

Nous déclinons toute responsabilité en cas de non-respect des instructions, des restrictions d'utilisation ou de modifications apportées au produit.

Precautions:

La capacité maximale du support figure sur sa boîte. Ne jamais surcharger le support.

L'installateur devra s'assurer de la validité et de la composition du mur où sera installé le support en évitant les structures qui ne seraient pas suffisamment robustes pour ce type d'utilisation.

Le produit est conçu pour être installé sur des murs/parois en briques pleines en terre cuite, en béton armé, en bois plein ou sur des poutres en bois. Pour les installations sur du bois, il faut utiliser exclusivement les vis taraudeuses fournies, sans les chevilles. Pour les installations sur des murs réalisés avec un autre matériel, nous vous conseillons de vous adresser à un installateur qualifié.

1ERE ETAPE - Montage de la base de fixation

Outils: Perceuse, mèches widdia 7,5mm, tournevis.

a) Choisir l'emplacement où installer le produit en évitant les points de passage des canalisations et des câbles électriques. b) Placez la base du support sur le mur dans la position désirée (la partie avec l'accroche toujours vers le bas) en la mettant parfaitement à niveau grâce au niveau incorporé. c) Marquer sur le mur les deux trous à percer. Pour les murs en maçonnerie : réaliser le perçage à l'aide de la perceuse. Insérer les chevilles (2) et fixer la base de fixation en serrant les vis (1). Pour les cloisons en bois : fixer la base de fixation en serrant les vis (1). d) S'assurer que la base soit solidement fixée au mur au niveau de tous les points de fixation.

ETAPE 2 - Montage du bras sur le panneau arrêté du LCD

Important: Ne JAMAIS effectuer le montage lorsque le moniteur LCD est branché au réseau électrique et/ou que l'écran est orienté vers le sol afin d'éviter tout risque d'endommagement de sa surface.

Examiner la partie arrière du moniteur LCD:

si sa surface est plate, fixer le bras en utilisant les boulons de 12mm (3);

• sinon, utiliser les boulons (4) et les écrous (5).

Attention à ne pas trop serrer les boulons.

ETAPE 3 - Assemblage final

Pour terminer l'installation:

• insérer le bras avec le moniteur LCD monté à l'emplacement prévu à cet effet sur la base de fixation;
• Une fois le bras inséré jusqu'au bout (vers le bas), le clic du système de sécurité vous indiquera sa bonne insertion. Note: Pour enlever le bras, il suffit d'appuyer sur le système de fixation de sécurité et faire glisser le bras vers le haut.

Réglages:

Il est possible de régler l'angle d'inclinaison verticale (til) sur la plupart des modèles à l'aide de la poignée de fouleur noire située sur la plaque du support se fixant au moniteur.

Dévisser la poignée en la faisant tourner dans le sens contraire des aiguilles d'une montre, régler l'inclinaison puis serrer à nouveau pour bloquer l'ensemble dans la position choisie.

Il est possible d'effectuer d'autres réglages du point de vision en bougeant le bras jusqu'à la position souhaitée.

Si la fixation des points de rotation (pivots) s’avère trop ou trop peu serrée, il est possible de les desserrer ou de les resserrer en utilisant la clé Allen prévue à cet effet (6).

Entretien:

Pour le nettoyage, utiliser un chiffon humide avec une solution d'eau tiède et de savon neutre.

Ne pas utiliser de solvants.

Garantie

Par la présente garantie, le Producteur s'engage à remplacer le produit uniquement en cas de défaut de fabrication limitant l'utilisation prévue de celui-ci.

La présente garantie ne couvre pas les accidents directs ou indirects ou encore les dommages provoqués par l'utilisation du produit, des accidents, des manipulations ou utilisations impropres, le non-respect des instructions, des négligences ou tout autre type d'utilisation.

Le producteur ne pourra en aucun cas être considéré comme responsable en cas d'accident.

La présente garantie couvre toutes les autres garanties, implicites et/ou explicites.

Le Producteur est la seule autorité responsable de cette garantie. Aucune autre partie n'a le droit d'interpréter d'éventuelles responsabilités apparues avant ou après l'entrée du produit.

La présente garantie limitée vaut uniquement pour le premier acquéreur original et a une durée de 5 ans.
