BT301 - Amplificateur TV VISA - Notice d'utilisation et mode d'emploi gratuit

Marque	VISA
Modèle	BT301
Type de produit	Amplificateur TV
Utilisation	Amplifier les signaux d'antenne pour améliorer la réception TV
Entrée antenne	1 connecteur type F (VHF-UHF)
Sortie TV	1 connecteur type F
Alimentation	5V DC via adaptateur secteur (inclus)
Indicateur lumineux	LED bleue de mise sous tension
Réglage du gain	2 curseurs pour régler les gains VHF/UHF
Gamme de gain	VHF : 15-25 dB, UHF : 20-30 dB (estimation)
Dimensions (approx.)	10 x 6 x 3 cm
Poids (approx.)	200 g
Matériau du boîtier	Plastique ABS
Température de fonctionnement	0°C à 40°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Débrancher avant nettoyage.
Informations générales	Utiliser uniquement avec l'adaptateur fourni. Ne pas ouvrir l'appareil.

FOIRE AUX QUESTIONS - BT301 VISA

Comment installer l'amplificateur TV VISA BT301 ?

Branchez le câble d'antenne sur l'entrée IN (type F), puis reliez la sortie OUT à votre téléviseur ou décodeur DVB-T. Enfin, connectez l'alimentation 5V DC. La LED bleue s'allume.

Comment régler le gain de l'amplificateur ?

Utilisez les deux curseurs (1 et 2) pour ajuster le gain jusqu'à obtenir une réception optimale. Le gain VHF et UHF se règle indépendamment.

Que faire si la LED bleue ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Si le problème persiste, l'adaptateur ou l'amplificateur peut être défectueux.

Puis-je utiliser cet amplificateur avec une antenne intérieure ?

Oui, cet amplificateur est conçu pour amplifier les signaux d'antennes intérieures ou extérieures. Il améliore la réception dans les zones de faible signal.

Quelle est la différence entre les réglages VHF et UHF ?

Les chaînes VHF (canaux 2-13) et UHF (canaux 14-69) nécessitent des réglages de gain différents. Ajustez chaque curseur selon les chaînes que vous recevez.

L'amplificateur fonctionne-t-il avec la TNT ?

Oui, il amplifie les signaux numériques terrestres (DVB-T) ainsi que les signaux analogiques.

Dois-je utiliser un câble spécifique ?

Utilisez des câbles coaxiaux de bonne qualité avec des connecteurs type F. Des câbles blindés réduisent les interférences.

L'amplificateur peut-il surcharger le signal ?

Un gain trop élevé peut provoquer des distorsions. Réglez progressivement jusqu'à obtenir une image claire sans parasites.

Comment entretenir l'amplificateur ?

Débranchez l'alimentation avant nettoyage. Essuyez le boîtier avec un chiffon doux et sec. Ne jamais utiliser de liquides.

Que faire si l'image reste de mauvaise qualité après réglage ?

Vérifiez l'état de l'antenne, des câbles et des connexions. Essayez de repositionner l'antenne. Si le problème persiste, l'amplificateur pourrait être défectueux.

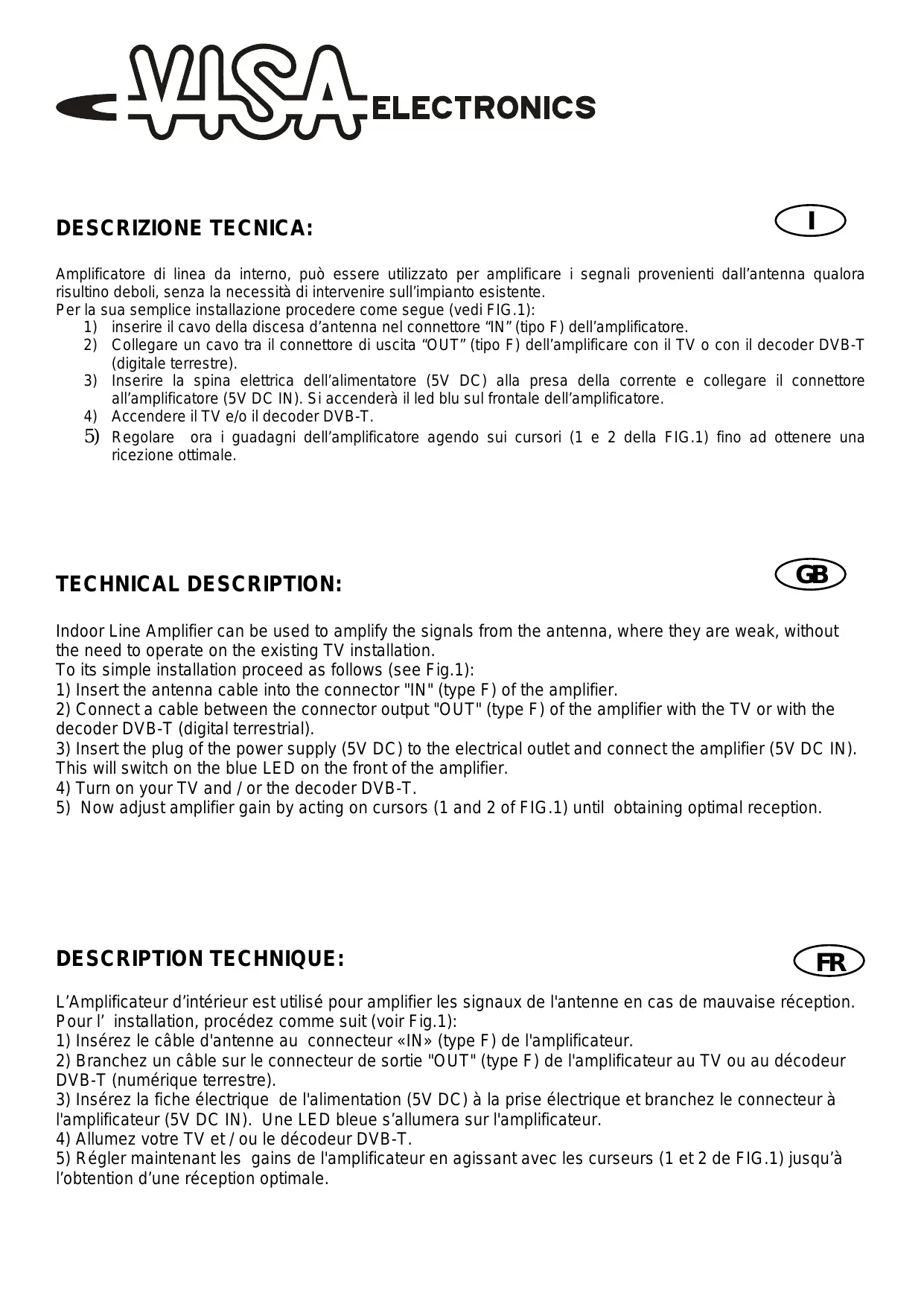

MODE D'EMPLOI BT301 VISA

L'Amplificateur d'intérieur est utilisé pour amplifier les signaux de l'antenne en cas de mauvaise réception. Pour l'installation, procédez comme suit (voir Fig.1):

1) Insérez le câble d'antenne au connecteur «IN» (type F) de l'amplificateur.
2) Branchez un câble sur le connecteur de sortie "OUT" (type F) de l'amplificateur au TV ou au décodeur DVB-T (numérique terrestre).
3) Insérez la fiche électrique de l'alimentation (5V DC) à la prise électrique et branchez le connecteur à l'amplificateur (5V DC IN). Une LED bleue s'allumera sur l'amplificateur.
4) Allumez votre TV et / ou le décodeur DVB-T.
5) Régler maintenant les gains de l'amplificateur en agissant avec les curseurs (1 et 2 de FIG.1) jusqu'à l'obtention d'une réception optimale.

FEATURES/SPECIFICHE:

1 INPUT/ Ingresso (VHF-UHF)

1 OUTPUT/ Uscita

GAIN / Guadagni (dB):
