BT302 I - Amplificateur TV VISA - Notice d'utilisation et mode d'emploi gratuit

Marque	VISA
Modèle	BT302 I
Type de produit	Amplificateur TV d'intérieur
Alimentation	5V DC (adaptateur secteur inclus)
Consommation électrique	~2 W (estimation)
Entrée antenne	1 x connecteur F (type F)
Sorties TV	2 x connecteur F (type F)
Gain réglable	Oui, par curseurs (2 voies)
Indication LED	LED bleue de mise sous tension
Dimensions (L x l x H)	100 x 60 x 30 mm (estimation)
Poids	150 g (estimation)
Matériau du boîtier	Plastique ABS
Température de fonctionnement	0 °C à 40 °C
Compatibilité	Téléviseurs et décodeurs DVB-T
Installation	Simple, connecter câble antenne et secteur
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas ouvrir l'appareil ; débrancher avant nettoyage
Accessoires inclus	Adaptateurs optionnels (non fournis)

FOIRE AUX QUESTIONS - BT302 I VISA

Comment installer l'amplificateur TV BT302 I ?

Branchez le câble d'antenne sur l'entrée IN, puis reliez une sortie OUT à votre téléviseur ou décodeur DVB-T. Branchez l'alimentation 5V DC ; une LED bleue s'allume. Réglez le gain avec les curseurs pour une image optimale.

Que faire si aucune LED ne s'allume après branchement ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Si la LED reste éteinte, l'amplificateur est peut-être défectueux.

Puis-je utiliser les deux sorties en même temps ?

Oui, les deux sorties OUT peuvent être utilisées pour alimenter deux téléviseurs ou décodeurs. Si une sortie n'est pas utilisée, elle peut rester déconnectée sans problème.

Comment régler le gain de l'amplificateur ?

Utilisez les curseurs (1 et 2) situés sur l'appareil. Ajustez-les progressivement jusqu'à obtenir une réception nette sans neige ni distorsion.

L'amplificateur fonctionne-t-il avec la TNT ?

Oui, il est compatible avec la télévision numérique terrestre (DVB-T) et analogique. Il amplifie les signaux UHF et VHF.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble coaxial avec connecteurs type F. Des adaptateurs peuvent être nécessaires si votre câble a d'autres connecteurs.

L'amplificateur peut-il être placé à l'extérieur ?

Non, cet amplificateur est conçu pour une utilisation en intérieur uniquement. Il n'est pas étanche.

Que faire en cas de réception médiocre après installation ?

Vérifiez les connexions, essayez d'ajuster les gains, ou repositionnez l'antenne. Assurez-vous que l'amplificateur n'est pas trop proche d'autres appareils électroniques.

Comment nettoyer l'amplificateur BT302 I ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou produits abrasifs.

Où trouver les adaptateurs optionnels mentionnés dans la notice ?

Les adaptateurs pour connecteurs F sont disponibles dans les magasins d'électronique ou en ligne. Vérifiez la compatibilité avec votre câble.

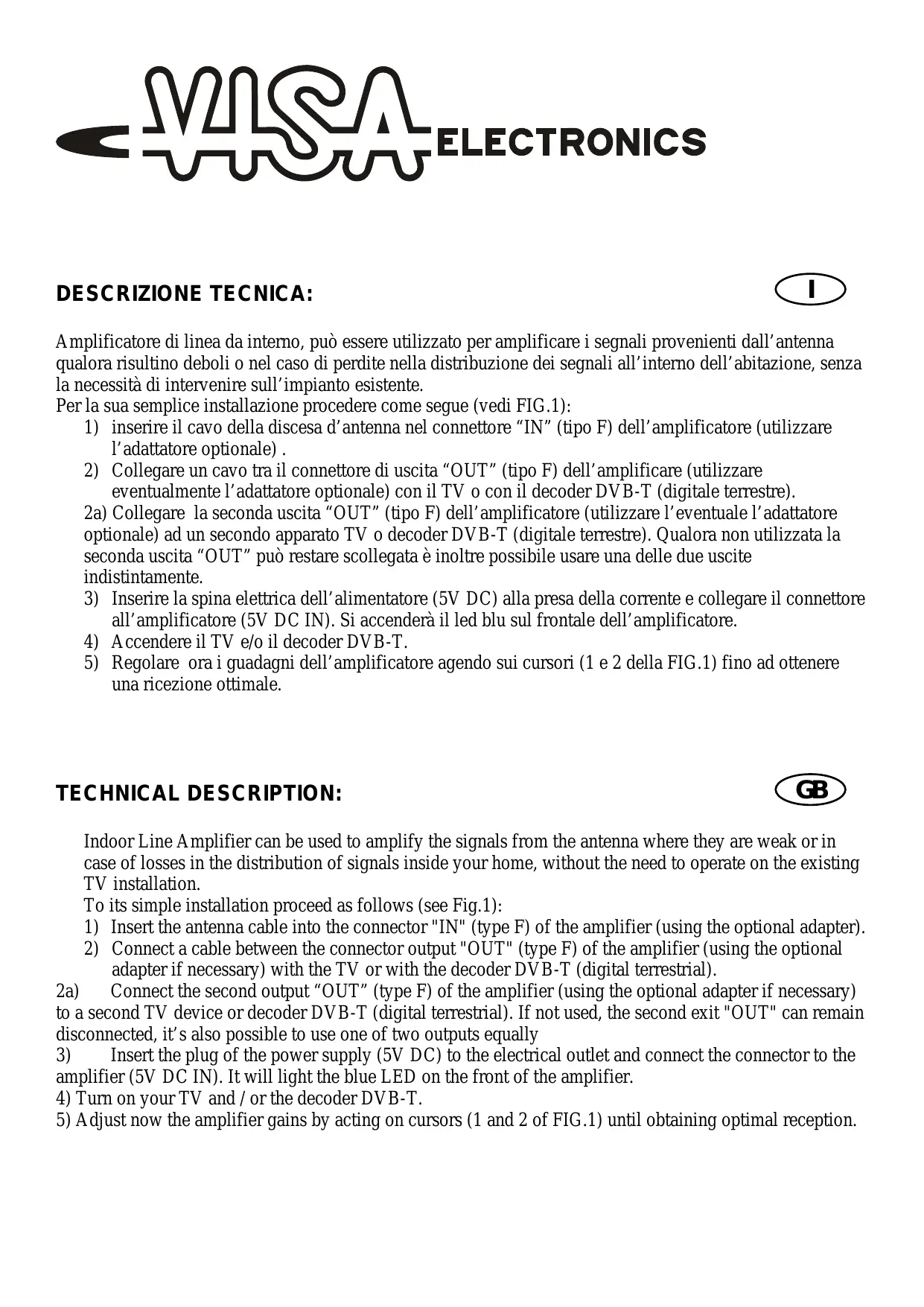

MODE D'EMPLOI BT302 I VISA

L'Amplificateur d'intérieur est utilisé pour amplifier les signaux de l'antenne en cas de mauvaise réception ou en cas de pertes dans la distribution de signaux à l'intérieur de la maison, sans la nécessité d'opérer sur l'installation existante.

Pour la simple installation, procédez comme suit (voir Fig. 1):

1) Insérez le cable d'antenne au connecteur «IN» (type F) de l'amplificateur (Utilisez l'adaptateur optionnel)

2) Branchez un cable sur le connecteur de sortie "OUT" (type F) de l'amplificateur (utilisez éventuellement l'adaptateur optionnel) au TV ou au décodeur DVB-T (numérique terrestre).

2a) Branchez la deuxième sortie "OUT" (type F) de l'amplificateur (utilisez éventuellement l'adaptateur optionnel) à un deuxième TV ou un décodeur DVB-T (numérique terrestre). Si la seconde sortie "OUT" ne vient pas utilisée, elle peut rester déconnectée. Il est aussi possible d'utiliser également une des deux sorties.

3) Insérez la fiche électrique de l'alimentation (5V DC) à la prise électrique et branchez le connecteur à l'amplificateur (5V DC IN). Une LED bleue s'allumera sur l'amplificateur. 4) Allumez votre TV et / ou le décodeur DVB-T. 5) Régler maintenant les gains de l'amplificateur en agissant avec les curseurs (1 et 2 de FIG.1) jusqu'à l'obtention d'une réception optimale.
