MODE D'EMPLOI VE-R37T VISA

Attention	La structure du mur doit pouvoir supporter un poids maximal d'au moins 75 kg (165 lbs) pour des téléviseurs de 37"-60" et de 56 kg (123 lbs) pour les téléviseurs de 25"-37", sinon il faut la renforcer. Mèmeme le personnel technique qualifié doit suivre la procédure d'installation reportée dans ces instructions. Le non respect des instructions de montage peut entraîner des blessures graves voire mortelles.
Attention	Lors de l'installation du produit, il faut toujours suivre les mesures de sécurité normales. Utiliser des outils et des instruments adaptés à la procédure d'installation pour éviter toute blessure.
Attention	Avant de commencer l'installation du support, dire attentivement les instructions de montage en s'assurant de bien les avoir comprises afin d'éviter toute blessure de personnes et tout endommagement d'objets. Conserver scrupuleusement cette notice pour toute éventuelle consultation future.
!	Une structure adéquate doit pouvoir supporter le poids et la charge de l'écran. Si le montage est réalisé sur un mur avec ossature en bois, déterminer avec exactitude le centre du montant avant de procédé à l'installation.
!	Ne pas réaliser l'installation si la structure est sujette à des vibrations, des mouvements ou peut être heurtée. Le téléviseur et/ou la surface sur laquelle il est monté pourraient dans ce cas être endommages.
!	Ne pas installer à la lumière directe du soleil ou àroximate de radiateurs, de cheminées, de climatiseurs ou de toute autre source de chaleur ou d'énergie. L'écran pourrait entraîner des dommages et augmenter le risque d'accordie.
!	L'installation doit être réalisée par au moins deux personnes qualifiées. S'il venait à basculer ou à être mal manipulé, l'écran pourrait entraîner des blessures ou être endommagé.
!	Surfaces conseillées pour le montage: ossatures en bois et murs en maçonnerie. Si le support doit être installé sur une surface autre qu'une ossature en bois, il est recommendé d'utiliser les outils adéquats (disponibles dans le commerce).

Kit d'outils:

Sachet 1	(x4) Vis M4x12 (x4) Vis M4x30 (x4) Rondelle crantée M4		Sachet 4	(x4) Vis M8x16 (x4) Vis M8x40 (x4) Rondelle crantée M8
Sachet 2	(x4) Vis M5x12 (x4) Vis M5x30 (x4) Rondelle crantée M5		Sachet 5	(x4) Entretoise M4/M5 (x4) Entretoise M6/M8 (x4) Rondelle M4/M5
Sachet 3	(x4) Vis M6x12 (x4) Vis M6x35 (x4) Rondelle crantée M6		Sachet 6	(x1) Niveau à bulle (x6) Tire-fond de 7,5 cm (x6) Rondelle
Sachet 7		(x6) Chevilles 10x50
Sachet de vis pour l'assemblage		(x4) Vis Allen M8x15 (x4) Ecrou M8 (x4) Rondelle M8 (x1) Clé Allen S=6

Outils nécessaires:

✓ Tournevis cruciforme

✓ Détecteur de montants pour les installations sur des murs en pierres sèches

✓ Clé à douille de 8 mm

✓ Perceuse électrique avec mèche de 10mm pour toute installation sur des murs en maçonnerie.

NB: Lors de l'installation de la plaque murale, on peut placer le niveau à bulle sur le support et l'enlever une fois l'opération terminée.

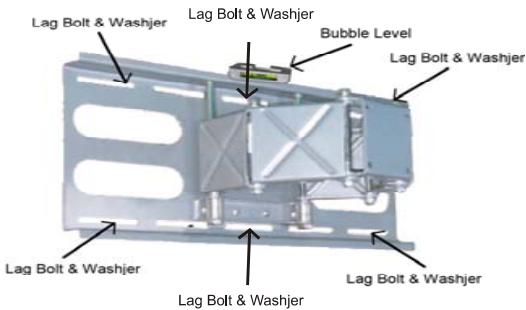

Installation sur une ossature en

Pour une installation sûre, il faut que la plaque murale soit montée sur deux montants distants d'au moins 30 cm environ.

1. Utiliser un bon détecteur électrique de montants (vendu dans les quincailleries) pour repérer deux montants voisins puis marquer leur emplacement au crayon.

Niveau à bulle, s'assurer que la plaque soit bien correctement positionnée et la placer sur le mur où l'on souhaite installer le support. 3. Marquer à droite, à gauche, en haut et en bas les positions des petits trous horizontalement qui doivent être alignés avec les montants. 4. Il y a au total 6 points à marquer.

1. Percer alors un trou de 10mm avec la perceuse au niveau de chaque marque réalisée.
2. Avec l'aide d'un assistant, mettre en place la plaque sur le mur et aligner les trous pour le montage avec les trous déjà réalisés dans le mur.
3. Insérer un tire-fond et une rondelle au niveau de chaque trou et dans le mur.
4. Serrer avec la clé à douille en tournant dans le sens des aiguilles d'une montre jusqu'à ce que tout soit bien fermement en place.

ATTENTION: Ne pas serrer excessivement pour éviter d'endommager inutillement le mur. Éviter toute torsion excessive.

ATTENTION: Ne pas arrêter de tenir la plaque jusqu'à ce qu'elle soit bien fixée au mur.

Installation sur un mur en maçonnerie.

1. Positionner la plaque sur le mur en utilisant le niveau à bulle pour qu'elle soit bien correctement en place.
2. Marquer l'emplacement des 6 trous qui seront utilisés pour fixer le support et remettre la plaque.
3. Réalisér les 6 trous à l'aide de la perceuse électrique avec la mèche de 10mm.
4. Insérer dans chaque trou une cheville pour murs en maçonnerie.
5. Se servir si nécessaire d'un marteau pour insérer délicatement chaque cheville à fleur de mur.
6. Une fois que toutes les chevilles ont été bien mises en place, remettre la plaque.
7. Insérer une vis tire-fond et une rondelle à travers la plaque dans chaque cheville.
8. Ne serrer que lorsque toutes les vis sont bien en place.

Assemblage de la plaque du téléviseur

Après avoir installé la plaque murale, il faut fixer par-dessus la plaque du téléviseur.

1. Tirer vers l'extérieur les plaques de connexion.
2. Rapprocher la plaque du téléviseur de la partie frontale des plaques de connexion en s'assurant que les 4 trous internes 75 × 75 ~mm soient bien alignés avec les 4 trous frontaux.
3. Assembler alors la plaque du téléviseur avec la partie frontale en insérant 4 vis Allen M8x15 dans les rondelles M8 dans la partie frontale des plaques de connexion du téléviseur et les serrer avec un écrou M8.
4. Vérifier que les 4 vis sont toutes bien serrées avant de passer à la phase suivante. Installation des bras du téléviseur
5. Le kit comprend des vis de différents diamètres et longueurs afin de permettre de réaliser correctement l'installation.
6. Placer le téléviseur sur une surface lisse et moelleuse puis localiser les trous filetés pour le montage qui sont situés à l'arrête de l'écran.
7. Choisir les vis les plus adéquates, en vérifier avec une paille ou un cure-dent la longueur du trou. Si l'arête du téléviseur est courbe ou convexe, il faut utiliser une entretoise.

NB: Choisir l'entretoise s'adaptant le mieux à la courbure pour que les bras soient le plus près possible de l'écran.

1. Placer l'entretoise entre les bras de l'armature et le téléviseur.
2. Si l'on utilise les vis les plus petites (M4, M5 ou M6), il est recommandé d'utiliser une rondelle pour chaque vis afin de renforcer la stabilité de la structure.

Installation finale

Accrocher chaque bras au téléviseur en alignant les trous se trouvant sur ceux-ci avec les trous filés sur le panneau arrière du téléviseur, en insérant les vis dans chacun d'entre eux et en les vissant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient complètement insérées.

1. Visser avec le tournevis cruciforme.

ATTENTION: Pour mener à bien cette phase, la présence de deux personnes est nécessaire.

Pour terminer l'installation du support pour écrans LCD/Plasma, disposer avec précaution les bras du télévisueur au-dessus de la barre supérieure et inférieure de l'armature.

1. Attention: les vis de sécurité ne doivent pas être visées pendant que l'on place le téléviseur sur le support.
2. Le support mural présente une autre caractéristique : une sécurité permettant d’empêcher d’enlever le téléviseur de la barre horizontale. Pour utiliser cette sécurité, il suffit de visser les vis en dessous des bras du téléviseur et de bien les serrer.

Fonctionnement et réglage

Vous pouvez régler l'inclinaison du téléviseur en utilisant les poignées situées à droite et à gauche des bras du téléviseur.

1. Faire tout d'abord tourner les poignées dans le sens contraire des aiguilles d'une montre pour desserrer les barres de l'armature.
2. Pour régler l'inclinaison du support vers le haut, appuyer sur la barre transversale supérieure pour incliner le support à votre guise puis tourner légèrement la poignée jusqu'au maximum. Pour régler l'inclinaison du support vers le bas, appuyer sur la barre transversale inférieure pour incliner le support à votre guise puis tourner légèrement la poignée jusqu'au maximum.
3. Une fois le support bien réglé conformément aux nécessités, serrer à nouveau l'armature en faisant tourner les poignées dans le sens des aiguilles d'une montre.

Pour une bonne visualisation de l'écran, d'autres réglages peuvent également être réalisés : il suffit de déplacer le téléviseur vers la droite ou la gauche, de le pousser en arrière ou de le tirer en avant. On peut obtenir une inclinaison latérale, à droite ou à gauche, de 30 degrés, ou éloigner le téléviseur du mur d'un min. de 120 mm à un max. de 301 mm.
