GT-225 - Débroussailleuse ECHO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse
Marque	ECHO
Modèle	GT-225
Dimensions (L x l x H)	1371 x 315 x 539 mm
Poids (à vide avec tête de coupe)	4,6 kg
Moteur	Monocylindre 2 temps, refroidi par air, alésage 32,2 mm
Alimentation	Mélange essence/huile 50:1 (essence sans plomb 89 octane, huile 2 temps homologuée ISO-L-EGD)
Capacité du réservoir de carburant	0,44 L

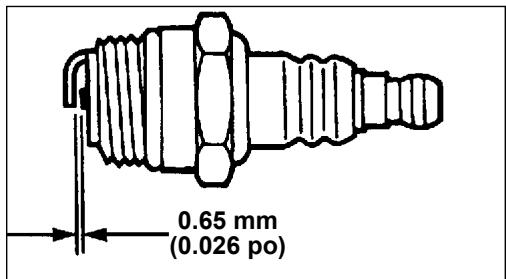

Bougie	NGK BPMR-8Y (écartement 0,65 mm)
Régime de ralenti	2 500 - 3 000 tr/min
Régime à pleins gaz (avec ligne nylon)	6 900 - 8 100 tr/min
Vitesse d'engagement de l'embrayage	3 800 tr/min
Système d'allumage	Allumage à décharge de condensateur (volant magnétique)
Embrayage	Centrifuge
Tête de coupe	Ligne nylon 2,03 mm x 203 mm (2 lignes), tête Rapid Loader™
Poignée avant	Poignée en D réglable
Bandoulière	Optionnelle (réf. 99944200201)
Sécurité	Pare-débris plastique avec couteau de ligne, commutateur d'arrêt, capot de protection thermique
Entretien courant	Filtre à air, bougie, système de refroidissement, pare-étincelles
Garantie usage résidentiel	5 ans
Garantie usage commercial	1 an

FOIRE AUX QUESTIONS - GT-225 ECHO

Quel carburant utiliser pour le GT-225 ?

Utilisez un mélange de carburant essence/huile 50:1 avec de l'essence sans plomb d'indice d'octane 89 et une huile 2 temps homologuée ISO-L-EGD ou JASO FC/FD, comme l'huile ECHO Power Blend X™.

Comment démarrer le moteur à froid ?

1. Placez le commutateur d'arrêt sur MARCHE. 2. Fermez le volet de départ (position 'Cold Start'). 3. Pompez la poire d'amorçage jusqu'à voir le carburant dans la conduite de retour, puis 4 à 5 fois de plus. 4. Tenez la gâchette des gaz complètement enfoncée et tirez vigoureusement sur le cordon lanceur jusqu'à 5 fois. 5. Une fois le moteur lancé, ouvrez le volet de départ (position 'RUN').

Comment régler le ralenti ?

Après avoir réchauffé le moteur, utilisez un tournevis à lame plate pour tourner la vis de réglage du ralenti (A) : dans le sens horaire pour augmenter le régime, antihoraire pour le diminuer. Le régime de ralenti doit être compris entre 2 500 et 3 000 tr/min. L'accessoire de coupe doit rester immobile au ralenti.

À quelle fréquence nettoyer ou remplacer le filtre à air ?

Le filtre à air doit être inspecté et nettoyé tous les jours ou avant chaque utilisation (voir tableau des intervalles d'entretien). Remplacez-le s'il est endommagé, saturé de carburant ou très sale. Un filtre encrassé peut causer des problèmes de démarrage.

Comment remplacer la ligne de coupe nylon ?

Arrêtez le moteur et placez l'outil tête de coupe vers le haut. Retirez les vieilles lignes par le renforcement central. Enfoncez deux nouvelles lignes de 2,03 mm x 203 mm dans les trous extérieurs jusqu'à ce qu'elles se rencontrent au centre. Laissez un léger retrait pour faciliter le retrait futur.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord la présence de carburant : si le réservoir est plein, le filtre à carburant peut être obstrué. Vérifiez l'étincelle à la bougie : si absente, le commutateur d'arrêt peut être en position STOP ou la bougie défectueuse. Nettoyez ou remplacez la bougie et réglez l'écartement à 0,65 mm. Consultez le tableau de dépannage dans le manuel.

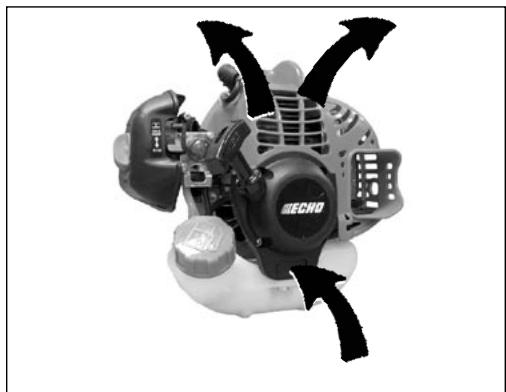

Comment entretenir le système de refroidissement ?

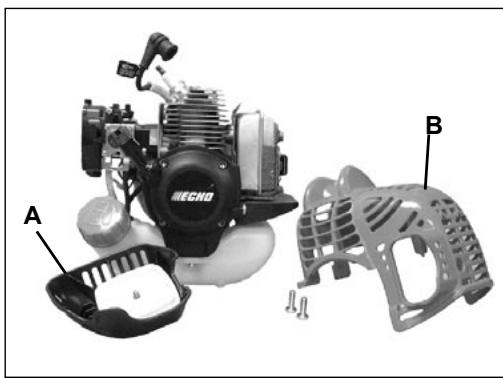

Retirez le capot moteur et nettoyez les ailettes du cylindre avec une brosse douce pour enlever la poussière et l'herbe. Vérifiez que la grille d'admission d'air est dégagée. Un système colmaté peut entraîner une surchauffe et des dommages moteur.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de sécurité, des gants épais et une protection auditive. Tenez les enfants et animaux à plus de 15 mètres. Ne touchez pas le silencieux chaud. Utilisez exclusivement des accessoires approuvés ECHO. Arrêtez le moteur avant tout entretien.

Comment remiser l'outil pour une longue période ?

Vidangez le réservoir de carburant complètement. Tirez plusieurs fois sur le cordon lanceur pour évacuer le carburant du carburateur. Retirez la bougie et versez 7 cc d'huile 2 temps dans le cylindre, puis tirez 2-3 fois sur le cordon. Replacez la bougie sans rebrancher le câble. Rangez dans un endroit sec et hors de portée des enfants.

Où puis-je obtenir des pièces de rechange et des manuels ?

Les pièces et manuels (utilisation, sécurité) sont disponibles chez les concessionnaires ECHO agréés ou sur le site www.echo-usa.com. Pour commander, ayez le numéro de modèle et de série. Pour le service après-vente, appelez le 1-800-673-1558.

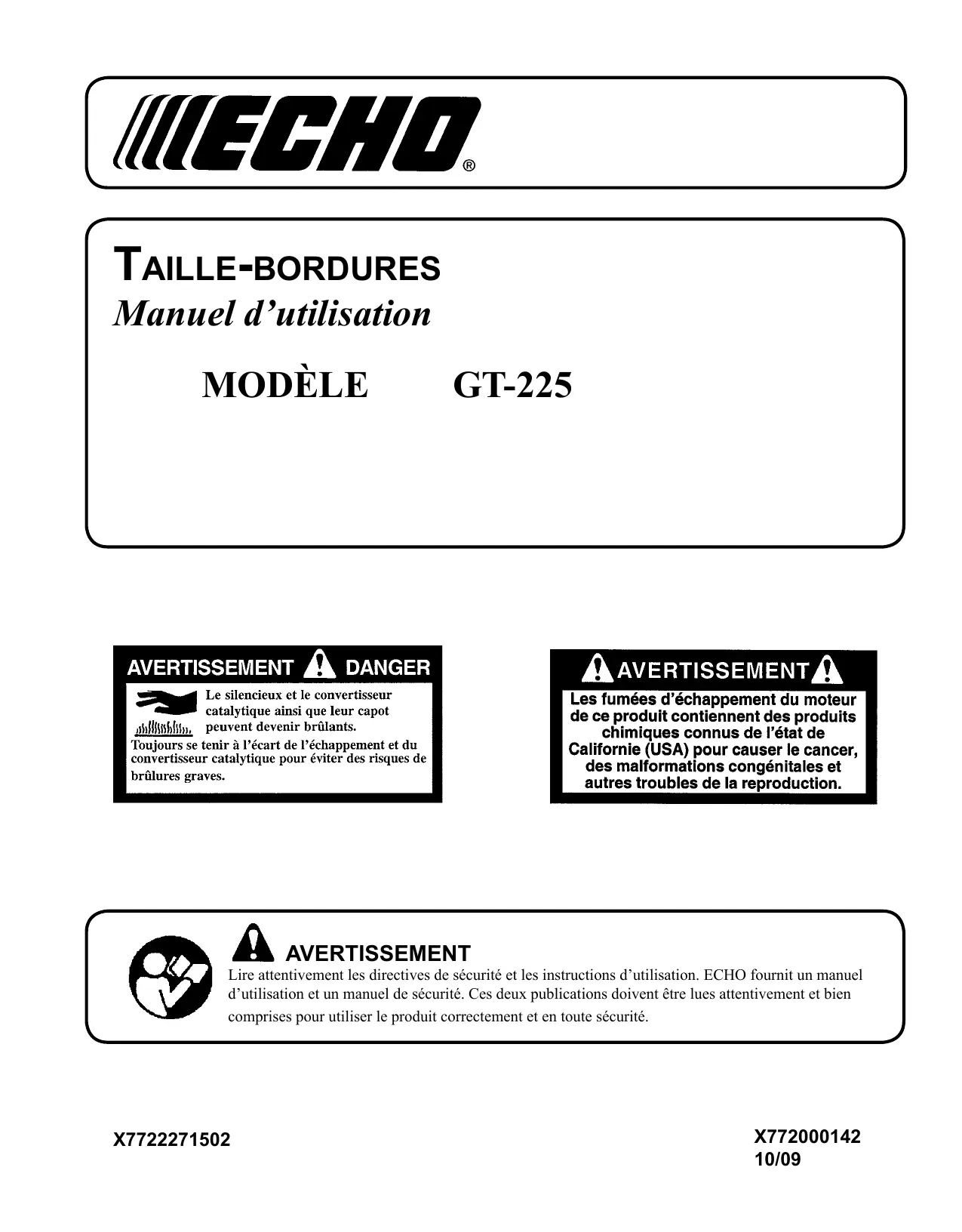

MODE D'EMPLOI GT-225 ECHO

Manuel d'utilisation

MODELE

GT-225

Danger

Le silencieux et le convertisseur catalytique ainsi que leur capot peuvent devenir brûlants.

Toujours se tenir à l'écart de l'échappement et du convertisseur catalytique pour éviter des risques de brûlures graves.

Avertissement

Les fumées d'échappement du moteur de ce produit contiennent des produits chimiques connus de l'état de

Californie (USA) pour causer le cancer, des malformations congénitales et autres troubles de la reproduction.

Avertissement

Lire attentivement les directives de sécurité et les instructions d'utilisation. ECHO fournit un manuel d'utilisation et un manuel de sécurité. Ces deux publications doivent être lues attentivement et bien comprises pour utiliser le produit correctement et en toute sécurité.

Bienvenue chez ECHO. Ce produit ECHO a été conçu et fabriqué pour une longue vie utile et une grande fiabilité. Lisez et veillez à bien comprendre ce manuel, ainsi que le MANUEL DE SÉCURITÉ qui l'accompagne. Il est facile à utiliser et contient de nombreux conseils utiles et messages de SÉCURITÉ.

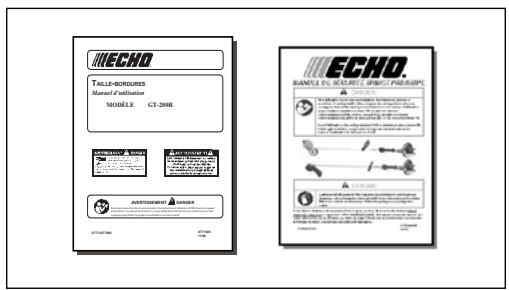

Le manuel d'utilisation

Lire et veiller à bien comprendre les instructions de ce manuel. Conserver en lieu sûr pour future référence. Ce manuel contient des spécifications et instructions concernant l'utilisation, le démarrage, l'arrêt, l'entretien, le remisage et l'assemblage de ce produit.

Le manuel de sécurité

Lire et veiller à bien comprendre les instructions de ce manuel. Conserver en lieu sûr pour future référence. Ce manuel explique les risques que présente l'utilisation des taille-bordures et débroussailleuses, ainsi que les mesures à prendre pour les réduire.

Table des matières

Introduction. 2

• Le manuel d'utilisation 2
• Le manuel d'utilisation

Sécurité 3

• Symboles de sécurité et informations importantes 3
• Symboles internationaux
• Condition physique et équipement de sécurité. 4
• Equipement. 6

Contrôle des émissions. 6

Description. 7

Contenu 9

Assemblage 9

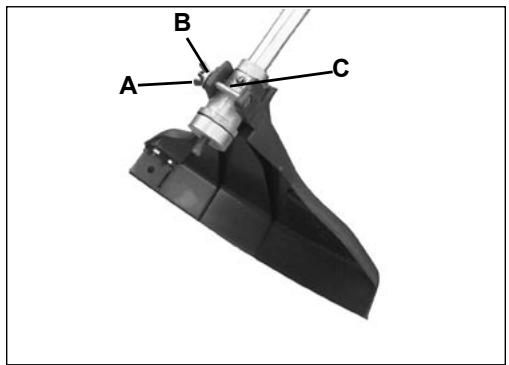

• Installation du pare-débris en plastique.
• Installation de la tête nylon. 10

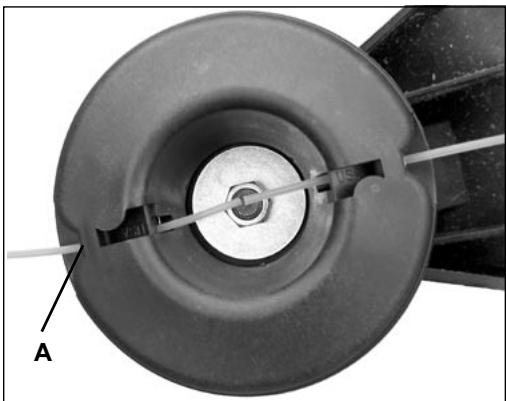

• Remplacement de la ligne de coupe en nylon.
• Poignée (boucle) avant

Utilisation.

• Carburant 11
• Démarrage d'un moteur froid 13
• Démarrage d'un moteur chaud 14
• Arrêt du moteur.

Copyright © 2010 par Echo, Incorporated. Tous droits réservés.

Entretien 15 - Niveau de difficulté 15 - Intervalles d'entretien 15 - Filtre à air 16 - Filtre à carburant 16 - Bougie 17 - Système de refroidissement 17 - Système d'échappement 18 - Réglage du carburateur 19 - Réglage pour haute altitude 19 - Lubrification 20 - Dépannage 21 - Remisage 22 - Caractéristiques 23 - Déclaration de garantie 24 - Informations de dépannage 28 - Pièces/numéros de série 28 - Service 28 - Service après-vente ECHO 28 - Carte de garantie 28 - Manuels supplémentaires ou de rechange 28

Les caractéristiques, descriptions et illustrations contenues dans ce manuel, bien qu'étant considérées comme exactes au moment de la publication, sont sujettes à changements sans préavis. Les illustrations peuvent inclure des équipements et accessoires en option et ne pas montrer tout l'équipement standard.

Symboles de sécurité et informations importantes

Des messages, attirant l'attention sur la sécurité et contenant des informations utiles précédées de symboles et de mots-clés, apparaissent tout au long de ce manuel et sur le produit lui-même. La signification de ces symboles et mots-clés est expliquée ci-dessous.

Danger

Ce symbole, accompagné du terme « DANGER », est destiné à attirer l'attention sur une action ou une situation qui, si elle n'est pas évitée, VA entraîner la mort ou de graves blessures.

Avertissement

Ce symbole, accompagné du terme « AVERTISSEMENT », est destiné à attirer l'attention sur une action ou une situation qui, si elle n'est pas évitée, PEUT entraîner la mort ou de graves blessures.

Attention

Ce symbole, accompagné du terme « ATTENTION », est destiné à attirer l'attention sur une action ou une situation qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou sans gravité.

Symbole d'interdiction (cercle barré)

Ce symbole est superposé à l'illustration d'une action interdite. Le non-respect de ces interdictions peut entraîner des blessures graves ou mortelles.

IMPORTANT informations relatives à la protection de l'outil.

REMARQUE conseils au sujet de l'utilisation, de l'entretien et de la maintenance de l'outil.

Symboles internationaux

FORME DU SYMBOLE	DESCRIPTION/AP-PPLICATION	FORME DU SYMBOL	DESCRIPTION/AP-PLICATION
	LIRE ET VEILLER À BIEN COMPRENDRE LES INSTRUC-TIONS DU MANUEL D'UTILISATION		MÉLANGE HUILE ET ESSENCE
	PORTER DES PROTECTIONS POUR LÉS YEUX, LES ORELLES ET LA Tête		ACCESSION DE ROTATION DE LA COUPE
	SURFACE BRULANTE		PORTER DES CHAUSSES AN-TIDERAPANTES.
	USURE PROTECTION DE MAIN ET DE PIED		NE PAS FUMER PRès DU CARBURANT.
	SECURITÉ/ALERTE		NE PAS APPROCHER LE CARBURANT DE FLAMMES OU D'ETINCELLES.
		NE LAISSE PERSONNE AP-PROCHER À MOINS DE 15 M (50 PI).

FORME DU SYMBOLE	DESCRIPTION/APPLICATION	FORME DU SYMBOLE	DESCRIPTION/APPLICATION
	STARTER VOLET DE DÉPART POSITION START (FERMÉ)	STOP	ARRÊT D'URGENCE
	STARTER VOLET DE DÉPART POSITION RUN (OUVERT)	ALLUMAGE MARCHÉ I ARRÊT O	MARCHÉ/ARRÊT ALLUMAGE
	POIRE D'AMORÇAGE	H	RÉGLAGE DU CARBU- RATEUR- MÉLANGE HAUT RÉGIME
	N'EXCEDEZ PAS 10,000 T/MN	L	RÉGLAGE DU CARBU- RATEUR- MÉLANGE BAS RÉGIME
	NE FONCTIONNEZ PAS SANS BOUCLI- ERS EN PLACE.	T	RÉGLAGE DU CARBURATEUR- RÉGIME DE RALENTI
	N'UTILISEZ PAS LES LAMES, EMPLOYEZ LA LIGNE EN NYLON SEULEMENT.		PRENZ GARDE? JETES OBJETS

Avertissement

Les opérateurs et autres personnes présentes risquent des blessures si l'outil n'est pas utilisé correctement ou si les précautions de sécurité ne sont pas prises. Des vêtements et un équipement de sécurité adéquats doivent être portés lors de l'utilisation de l'outil.

Condition physique

Le jugement et les capacités physiques de l'opérateur peuvent être réduits.

• s'il est malade,
• s'il est sous l'influence de médicaments,
• l'alcool ou de drogues.

N'utiliser l'outil qu'en bonne condition physique et mentale.

Protection des yeux

Porter des lunettes de sécurité conformes aux normes ANSI Z87.1 ou CE lors de toute utilisation de l'outil.

Protection des mains

Porter des gants antidérapants épais pour améliorer la prise sur les poignées de l'outil. Les gants réduisent également la transmission des vibrations du moteur aux mains.

Protection auditive

ECHO recommande le port d'une telle protection chaque fois que l'outil est utilisé.

Vêtements appropriés

Porter des vêtements solides et bien ajustés :

• Porter un pantalon long et une chemise à manches longues.
• NE PAS PORTER DE SHORTS,
• NE PAS PORTER DE CRAVATE, DE FOULARD OU DE BIJOUX.

Porter des chaussures de travail à semelles antidérapantes.

• NE PAS PORTER DE SANDALES,
• NE PAS UTILISER L'OUTIL PIEDS NUS.

Garder les cheveux longs à l'écart du moteur et de l'air. Les protéger avec un chapeau ou un filet.

Temps chaud et humide

Le port de vêtements protecteurs épais peut accroître la fatigue de l'opérateur et causer un coup de chaleur. Effectuer le travail le plus pénible le matin de bonne heure ou en fin d'après-midi, lorsque les températures sont plus basses.

Vibrations et froid

Il est couramment admis qu'un état appelé phénomène de Raynaud, qui affecte les doigts de certaines personnes, peut être causé par une exposition aux vibrations et au froid. Une telle exposition peut provoquer des picotements et des brûlures, suivis d'une décoloration et d'un engourdissement des doigts. Il est fortement recommandé de prendre les précautions suivantes, dans la mesure où l'on ignore l'exposition minimum pouvant déclencher ces symptômes.

• Maintenir le corps au chaud, particulièrement la tête, le cou, les chevilles, les mains et les poignets.
• Maintenir une bonne circulation sanguine en agitant vigoureusement les bras pendant de fréquentes pauses et en s'abstenant de fumer.
• Limiter les heures de travail. Essayer de compléter chaque journée par des travaux n'exigeant pas l'utilisation de l'outil ou de tout autre matériel portatif à moteur.
• En cas de douleurs, de rougeur ou de gonflement des doigts, suivis d'un blanchissement et d'une perte de sensation, consulter un médecin avant toute autre exposition au froid et aux vibrations.

Microtraumatismes répétés

On pense qu'une utilisation excessive des muscles et des tendons des doigts, des mains, des bras et des épaules peut provoquer un endolorissement, une enflure, un engourdissement, une faiblesse et des douleurs aiguës. Certains mouvements répétitifs des mains peuvent présenter un risque élevé , dont un cas extrême est le syndrome métacarpien. Ce syndrome risque de se produire lorsque le poignet enflé pince un nerf vital traversant le canal. Certains pensent qu'une exposition prolongée aux vibrations peut contribuer à ce syndrome, susceptible de causer des douleurs aiguës pendant des mois, voire des années.

Pour réduire le risque ou du syndrome métacarpien :

• Éviter de courber, étirer ou tordre le poignet. Essayer au contraire de le maintenir droit. En outre, se servir de toute la main, pas simplement du pouce et de l'index, pour saisir.
• Faire des pauses régulières pour minimiser les efforts répétitifs et reposer les mains.
• Réduire la vitesse et la force des mouvements répétitifs.
• Faire des exercices de musculation des mains et des bras.
• En cas de picotement, engourdissement ou douleurs dans les doigts, les mains, les poignets ou les bras, cessez immédiatement d'utiliser tout équipement motorisé et consultez un médecin. Plus les microtraumatismes répétés et le syndrome du canal carpien sont diagnostiqués rapidement, plus les lésions nerveuses et musculaires permanentes ont des chances d'être évitées.

Danger

Ne pas utiliser ce produit à l'intérieur ou dans des endroits mal aérés. Les gaz d'échappement contiennent des substances toxiques pouvant causer des lésions graves ou mortelles.

Lisez les manuels

• Fournir le manuel d'utilisation et les instructions de sécurité à tous les opérateurs de cet outil.

Dégagez la zone de travail

• Avertir les autres travailleurs et personnes présentes et empêcher les enfants et animaux domestiques d'approcher à moins de 15 m (50 pi) lorsque l'outil est utilisé.

Garder une entreprise

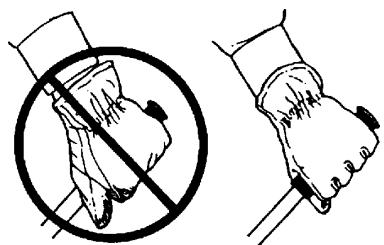

• Tenir fermement les poignées avant et arrière à deux mains, les doigts et les pouces encerclant solidement les poignées.

• Toujours se tenir bien campé et en équilibre. Ne pas se tenir sur des surfaces glissantes, irrégulières ou instables. Ne pas travailler en position de déséquilibre ou sur une échelle. Ne pas travailler hors de portée.

Ne pas toucher les surfaces brûlantes

Garder l'appareil exempt de débris inflammables. Éviter tout contact pendant l'utilisation et immédiatement après l'arrêt.

Avertissement

Utiliser exclusivement des accessoires approuvés par ECHO. L'usage d'accessoires non approuvés peut entraîner des blessures graves. ECHO, INC. décline toute responsabilité en cas de défaillance de dispositifs de coupe ou d'accessoires n'ayant pas été testés et approuvés par ECHO. Lire et respecter toutes les consignes de sécurité de ce manuel et du manuel de sécurité.

• Vérifier le serrage et la présence des écrous, boulons et vis. Les serrer et/ou les replacer selon le besoin.
• S'assurer que le pare-débris n'est pas endommagé et que la lame de coupe de fil est bien en place. Remplacer ces pièces si elles sont endommagées ou manquantes.
• Vérifier que l'accessoire de coupe est solidement monté et en bon état de marche.
• Vérifier que la poignée avant (boucle) et la bandoulière ou le harnais en option sont ajustés pour assurer le confort et la sécurité d'utilisation. Voir la section Assemblage pour le réglage correct.

Avertissement

Les pièces mobiles peuvent entraîner l'amputation des doigts et causer de graves blessures. Garder les mains, les vêtements et les objets pendants à l'écart de toutes les ouvertures.

• TOUJOURS arrêter le moteur, débrancher la bougie et vérifier que toutes les pièces mobiles sont complètement arrêtées avant de désobstruer les obstacles, d'enlever les débris ou d'effectuer l'entretien de l'outil.
• NE JAMAIS démarrer ni utiliser l'outil si les protections et les capots protecteurs ne sont pas tous correctement installés sur l'outil.
• NE JAMAIS mettre la main dans une ouverture lorsque le moteur tourne. Les pièces en mouvement ne sont pas toujours visibles dans les ouvertures.

Avertissement

Vérifier l'absence de fuite et de dégât au niveau du réservoir de carburant, particulièrement si l'outil est tombé. En cas de dégât ou de fuite, ne pas utiliser l'outil afin d'éviter tout risque de blessures ou de dommages matériels. Avant d'utiliser à nouveau l'outil, le faire réparer par un concessionnaire réparateur agréé.

EPA 2010 et ultérieur

Le système antipollution est de type EM/TWC (Engine Modification and Three-Way Catalyst - modification moteur et convertisseur catalytique 3 voies) pour le moteur et EVAP (émissions par évaporation) ou N (pour le réservoir en nylon) pour le réservoir de carburant. Le système EVAP peut ne concerner que les modèles californiens.

Autocollant de contrôle des émissions apposé sur le moteur. (L'illustration N'EST QU'UN EXEMPLE ; les informations données varient suivant la GAMME.)

DURABILITÉ DU CONTRÔLE DES ÉMISSIONS (PÉRIODE DE CONFORMITÉ DES ÉMISSIONS)

Noter l'emplacement de ces autocollants de sécurité sur l'appareil. S'assurer que les autocollants sont lisibles et veiller à bien comprendre et respecter leurs instructions. Si un autocollant est illisible, un remplacement pourra être commandé auprès du revendeur ECHO. Voir les instructions de COMMANDE DE PIÈCES pour des instructions détaillées.

Autocollant de danger de brûlures (près du silencieux) Réf. X505002310

Autocollant de l'arbre

Réf. X505002500

RéF. X505001930

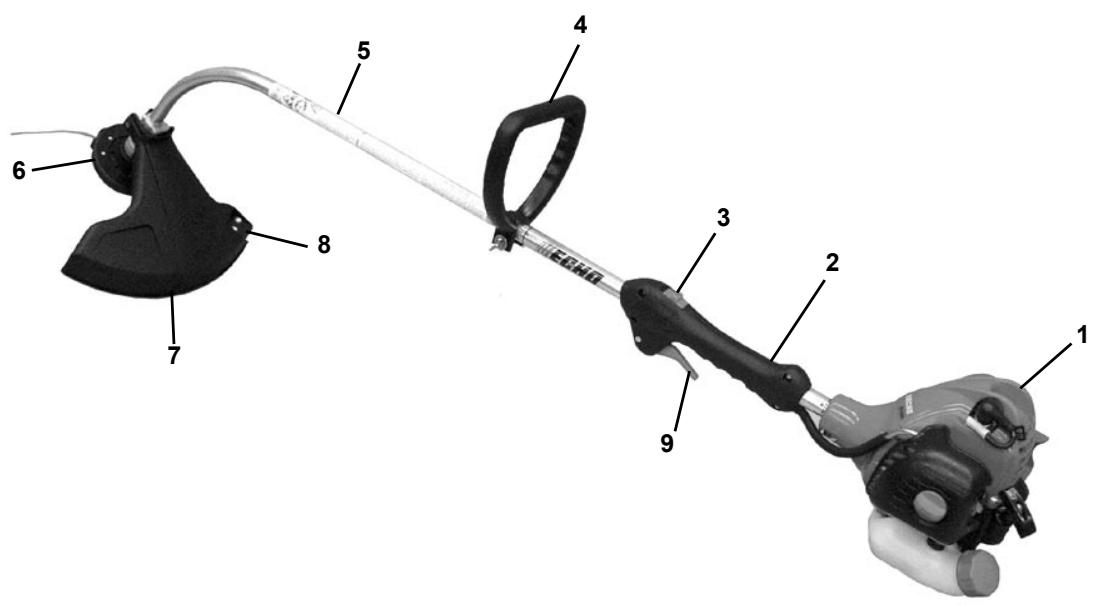

1. BLOC MOTEUR - Monté en usine sur l'arbre moteur. Inclut le moteur, l'embrayage, le système de carburation, le système d'allumage et le lanceur à enroulement.
2. POIGNÉE - Poignée d'arrêt (main droite).

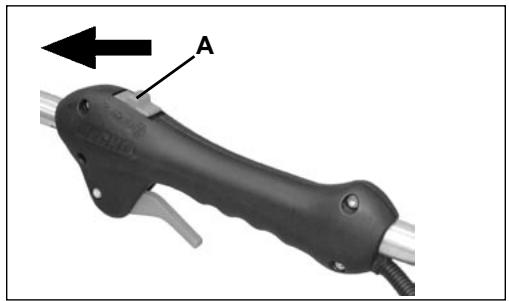

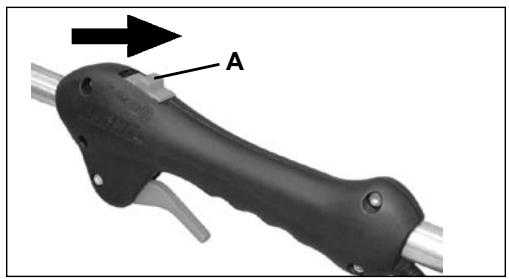

3. COMMUTATEUR D'ARRÊT - « COMMUTATEUR À GLISSIÈRE » monté sur le dessus du boîtier de la gâchette des gaz. Pousser le commutateur EN AVANT pour mettre l'outil en MARCHE et le tirer EN ARRIÈRE pour l'ARRÊTER.

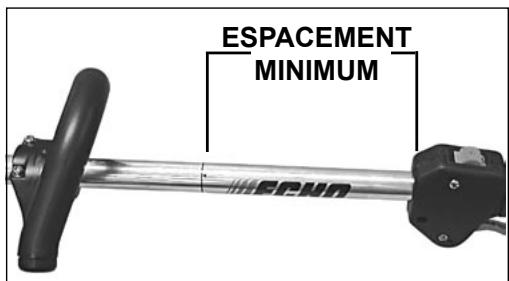

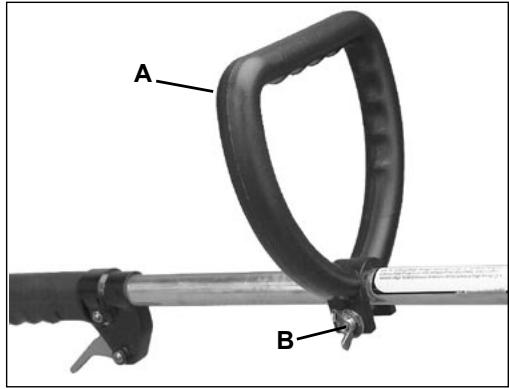

4. POIGNÉE AVANT - La poignée avant (boucle) est montée en usine sur l'arbre moteur mais doit être positionnée en fonction de la taille de l'opérateur et pour son confort d'utilisation.
5. ARBRE MOTEUR - Monté en usine sur le bloc moteur. Il comprend la poignée arrière (main droite), le carter d'engrenages, la gâchette des gaz, la poignée avant (boucle, main gauche), le câble de transmission flexible et les autocollants de sécurité.
6. TÊTE RAPID LOADER - Contient les lignes de coupe en nylon remplaçables.
7. PARE-DEBRIS EN PLASTIQUE - Inclus dans le sachet en plastique (co-pack). Le pare-debris DOIT être installé sur l'outil avant utilisation, voir les instructions de montage. Le pare-debris inclut le couteau de coupe de ligne. Il se monte sur le carter d'engrenages, juste au-dessus de l'accessoire de coupe. Il protège l'opérateur de la projection d'objets pendant l'utilisation. Ce pare-debris doit être remplacé par un pare-debris en métal si une lame est utilisée.
8. COUTEAU DE LIGNE - Coupe la ligne à la longueur correcte.
9. GÂCHETTE DES GAZ - Un ressort ramène la gâchette en position de ralenti lorsqu'elle est relâchée. Appuyer sur la gâchette progressivement afin d'obtenir l'accélération optimale pour la technique de coupe utilisée.
10. REPOSE-BRAS - Permet de reposer le bras pendant le travail et protège du moteur chaud.

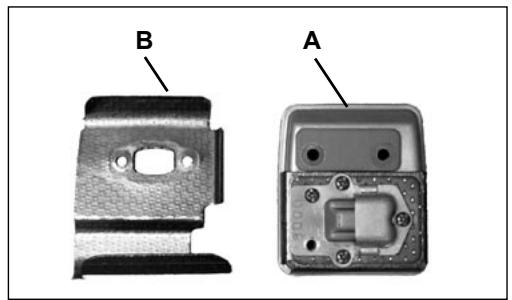

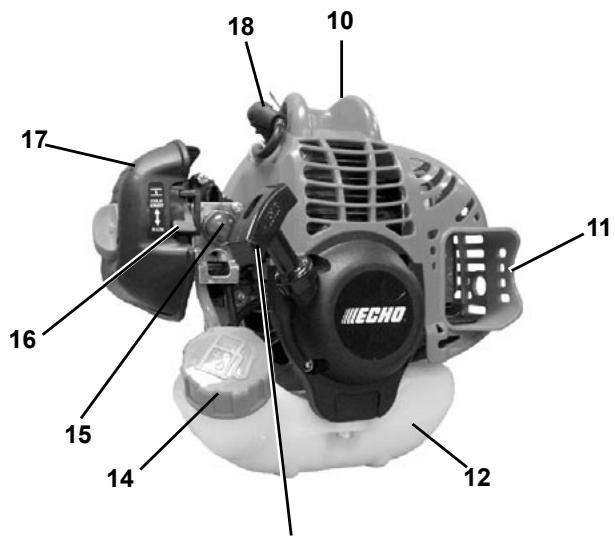

11. SILENCIEUX PARE-ÉTINCELLES OU SILENCIEUX PARE-ÉTINCELLES AVEC CATALYSEUR - Le convertisseur catalytique et le silencieux contrôlent le bruit et les émissions de l'échappement. Le silencieux pare-étincelles empêche que des particules incandescentes sortent de l'échappement. Garder l'échappement exempt de débris inflammables.

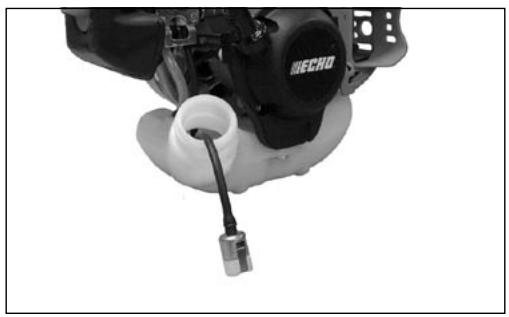

12. RÉSERVOIR DE CARBURANT - Contient le carburant et le filtre à carburant.
13. POIGNÉE DU CORDON LANCEUR - Tirer le cordon lanceur lentement jusqu'à ce que le démarreur s'engage, puis tirer vigoureusement, d'un coup sec. Une fois le moteur lancé, retenir le cordon. NE PAS laisser la poignée du cordon lanceur se rabattre, ce qui causerait des dommages.
14. BOUCHON DU RÉSERVOIR DE CARBURANT - Bouche hermétiquement la goulotte du réservoir.
15. POIRE D'AMORÇAGE - Pomper la poire d'amorçage avant de lancer le moteur pour amener du carburant frais du réservoir, afin d'amorcer le carburateur pour le démarrage. Pomper la poire d'amorçage jusqu'à ce que le carburant soit visible dans la conduite de retour transparente. Pomper 4 ou 5 fois de plus.

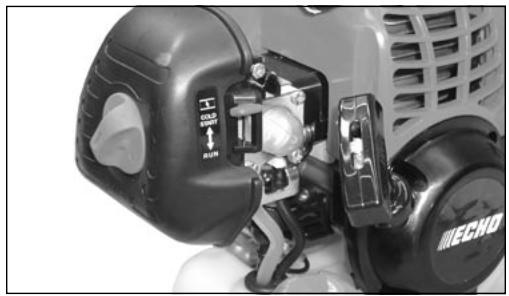

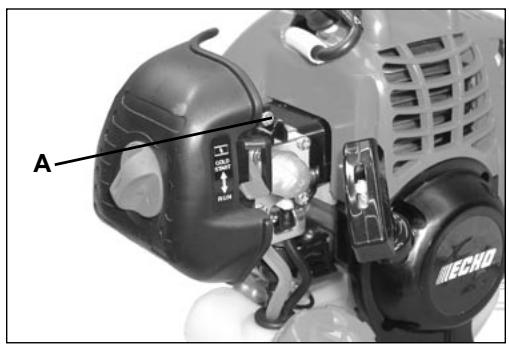

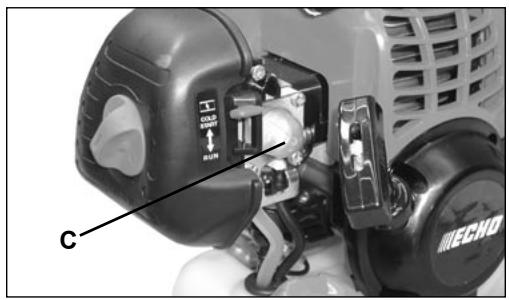

16. VOLET DE DÉPART - La commande de volet de départ se trouve sur le dessus du boîtier de filtre à air. Mettre le levier en position « COLD START » (↑) afin de fermer le volet pour le démarrage à froid. Mettre le levier en position « RUN » (↓) pour ouvrir le volet de départ.
17. FILTRE À AIR - Contient l'élément filtrant remplaçable.
18. BOUGIE - Fournit l'étincelle pour l'allumage du mélange de carburant.

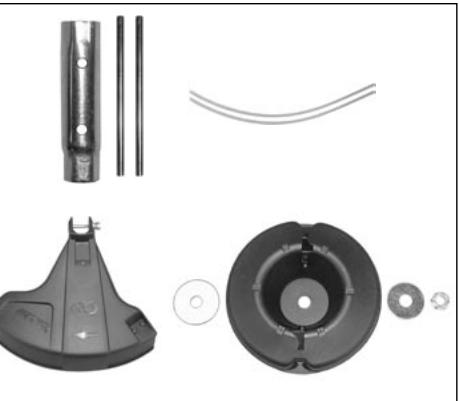

Contenu

Le produit ECHO que vous venez d'acheter a été pré-assemblé en usine. Toutefois, le pare-débris doit être installé et la position des poignées réglée.

Une fois le carton ouvert, inspecter l'outil en vue de dommages. Notifier immédiatement le détaillant ou le concessionnaire ECHO de toute pièce endommagée ou manquante. Se reporter à la liste de contrôle pour vérifier si des pièces manquent.

• Certains modèles sont assemblés en usine. La tête de coupe à ligne nylon, le pare-débris en plastique et la boulonnerie de montage illustrée dans la liste des piè fois être nécessaire d'ajuster la poignée avant pour assurer le confort d'utilisation.
• Taille-bordures :
• Bloc moteur
• Arbremeur
• Sachet en plastique (co-pack)
• Manuel d'utilisation
• Manuel de sécurité
• Carte de garantie et garantie limitée
• Outil de blocage réf. 89751801131
• 12 lignes nylon précoupées de 8 x 0,080 po
• Lunettes de sécurité
• Flacon d'huile 2 temps Echo Power Blend™ Universal
• Tête 2 lignes Rapid Loader™
• Pare-debris
• Boulonnerie de montage de la tête à ligne
• Écrou de blocage 3/8-24
• petite rondelle
• grosserondelle
• Outil de blocage ref. 89751801131
• Clé 17 x 14,4, ref. X602000031

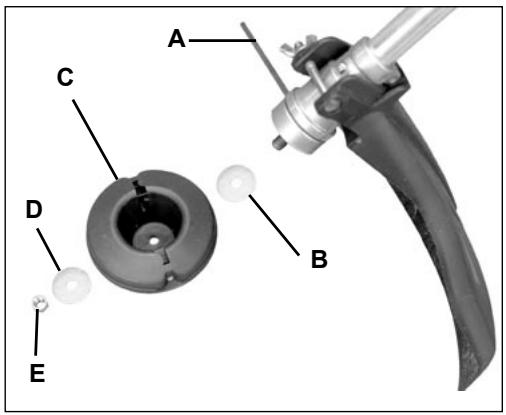

Assemblage

Outils nécessaires : 2 outils de blocage, clé 17 x 14,5

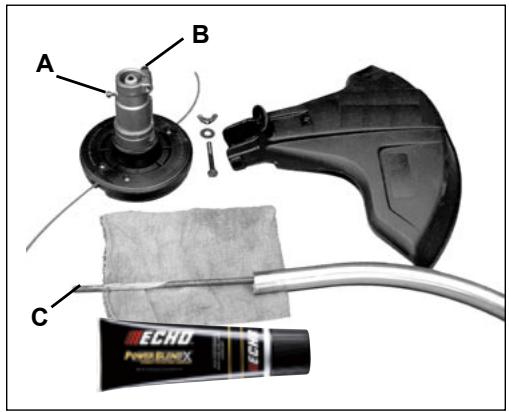

Pièces nécessaires : Tête Rapid Loader ^TM, grosse rondelle, petite rondelle, écrou de blocage, deux (2) lignes nylon précouées de 8 x 0,080 po, pare-debris.

Avertissement

La lame de la débroussailleuse est tranchante. Évitez tout contact lors de l'installation ou du retrait de la tête de fil.

Attention

Porter des gants pour éviter les blessures.

• Le couteau de ligne est tranchant.
• Le boîtier de transmission et son voisinage peuvent être brûlants.
• Installer le boulon (C).
• Emboîter le pare-debris sur le carter d'engrenages.
• Installer le boulon (C), la rondelle (B) et l'écrou papillon (A).

Tête de coupe à ligne nylon

1. Retirer le manchon en plastique de l'arbre de la tête de coupe.
2. Aligner le trou de guidage de la plaque supérieure sur le trou du carter d'engrenages et insérer l'outil de blocage (A) de 5 mm (3/16 po) de diamètre.
3. Installer la grosse rondelle (B) et aligner la tête (C) sur l'arbre fileté, puis la petite rondelle métallique (D) et l'écrou de blocage (E).
4. Installez le contre-écrou de 3/8-24 en utilisant la clé de 14,5 millimètres (9/16 po.). Tournez le contre-écrou dans le sens des aiguilles d'une montre et serrez-le solidement.

Important

Ne pas oublier de retirer le fil de blocage.

Remplacement de la ligne de coupe en nylon

1. Arrêtez le moteur. Posez l'outil sur le sol, tête de coupe vers le haut.
2. Retirer la vieille ligne nylon par le renforcement central de la tête.
3. Enfiler les nouvelles lignes dans les trous extérieurs (A) du boîtier, jusqu'à ce que leurs extrémités se rencontrent au centre du renfoncement.

Remarque

Insérez les extrémités de la ligne de coupe jusqu'au centre de la tête de coupe, en laissant un retrait afin de pouvoir retirer facilement les lignes usées.

L'illustration montre l'espacement minimum pour la poignée avant.

Remarque

La poignée avant est pré-installée. Il est seulement nécessaire de la positionner et de la serrer.

1. Placer la poignée avant (A) sur une position de travail confortable et serrer l'écrou papillon (B). La tête de coupe doit se trouver à 5 - 7,5 cm (2 à 3 po) du sol, le plus à l'horizontale possible.

Avertissement

Les pièces mobiles peuvent entraîner l'amputation des doigts et causer de graves blessures. Gardez les mains, les vêtements et les objets pendants à l'écart de toutes les ouvertures. Arrêtez toujours le moteur, débranchez la bougie et vérifiez que toutes les pièces mobiles sont complètement arrêtées avant de désobstruer les obstacles, d'enlever les débris ou d'effectuer l'entretien de l'outil.

Avertissement

AVERTISSEMENT Les gaz d'échappement sont BRÛLANTS et contiennent du monoxyde de carbone (CO), gaz toxique. L'inhalation de CO peut entraîner la perte de conscience, de graves blessures et la mort. Les gaz d'échappement peuvent causer de graves brûlures. TOUJOURS placer l'outil de façon à diriger les gaz d'échappement loin du visage et du corps.

Avertissement

L'utilisation de cet équipement peut provoquer des étincelles qui risquent d'enflammer la végétation sèche avoisinante. Cet outil est équipé d'un pare-étincelles, obligatoire dans certains cas. L'opérateur doit s'informer auprès des services locaux de lutte contre les incendies pour connaître les lois et réglementations sur la prévention des incendies.

Carburant

AVIS : L'utilisation de carburant non mélangé, incorrectement mélangé ou vieux de plus de 90 jours (éventé) peut causer des difficultés de démarrage, un mauvais fonctionnement, de sérieux dommages au moteur et entraîner l'annulation de la garantie. Lire et respecter les instructions de la section Remisage de ce manuel.

Avertissement

Les carburants de substitution tels que le carburant E-15 (15 % d'éthanol), le carburant E-85 (85 % d'éthanol) ou tout autre carburant non conforme aux exigences d'ECHO ne sont PAS homologués pour l'utilisation avec les moteurs deux temps à essence d'ECHO. L'utilisation d'un carburant de substitution peut entraîner des problèmes de performances, une perte de puissance, une surchauffe, un blocage par vaporisation du carburant ou un fonctionnement indésirable de la machine, notamment un mauvais embrayage. Les carburants de substitution peuvent aussi entraîner la détérioration prématurée des conduites de carburant, des joints, du carburateur et d'autres pièces du moteur.

Spécifications pour le carburant

Essence - Utiliser de l'essence à indice d'octane 89 [R+M/2] de bonne qualité. L'essence peut contenir jusqu'à 10% d'alcool éthylique (de grains) ou 15% d'éther méthyltertiobutylique. L'usage d'essence contenant de l'alcool méthylique (de bois) n'est PAS approuvé.

Huile deux temps - Une huile moteur deux temps conforme aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FC/FD doit être utilisée. L'huile 2 temps Echo Power Blend X™ Universal est conforme à ces normes. Les problèmes de moteur dus à un graissage insuffisant par suite de l'utilisation d'une huile autre que celles conformes aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FC/FD, telles que l'huile deux temps Echo Premium Power Blend X™, entraîneront l'annulation de la garantie du moteur deux temps.

Important

L'huile 2 temps Echo Premium Power Blend X™ Universal est à utiliser à un taux de 50:1 dans tous les moteurs Echo vendus antérieurement, quelles que soient les spécifications données dans leurs manuels.

Danger

Le carburant est TRÈS inflammable. Faire preuve d'extrême prudence lors du mélange, de l'entreposage ou de la manipulation pour éviter tout risque de blessure grave.

Utiliser un jerrican agréé. - NE PAS fumer près du carburant. - NE PAS approcher le carburant de flammes ou d'étincelles. - Il est possible que des réservoirs/jerricans de carburant soient sous pression. Toujours dévisser leur bouchon lentement pour permettre une égalisation de pression. - NE JAMAIS faire le plein de carburant d'un outil dont le moteur est CHAUD ou en service ! - Ne remplissez pas le réservoir de carburant au-dessus du niveau plein. Immédiatement essuyer toute l'essence perdue. - NE PAS faire l'appoint de carburant à l'intérieur. TOUJOURS le faire à l'extérieur sur un sol nu. - Bien serrer le bouchon du réservoir de carburant et le bidon après avoir fait l'appoint. - Rechercher toute fuite de carburant. En cas de fuite, ne pas faire démarrer ni utiliser l'outil tant que la fuite n'est pas réparée. - S'éloigner d'au moins 3 m (10 pi) du point d'approvisionnement avant de lancer le moteur.

Instructions de mélange

1. Remplir un bidon homologué avec la moitié de la quantité d'essence nécessaire.
2. Ajoutez la quantité appropriée d'huile 2-temps à l'essence.
3. Boucher le bidon et l'agiter pour mélanger l'huile à l'essence.
4. Ajouter le reste de l'essence, boucher le bidon et mélanger de nouveau.

Important

Le déversement de carburant est l'une des principales causes d'émissions d'hydrocarbures. Certains gouvernements exigent l'utilisation de récipients à blocage automatique pour réduire les déversements de carburant.

Après utilisation

• NE PAS ranger l'outil avec du carburant dans le réservoir. Des fuites peuvent se produire. Vidanger le carburant dans un jerrican homologué pour l'entreposage.

Remisage

Les lois concernant l'entreposage de carburant varient selon les localités. Contacter les autorités locales pour les lois applicables. Par mesure de précaution, conserver le carburant dans un jerrican hermétique homologué. Entreposer dans un local inoccupé, bien ventilé, loin de sources d'étincelles et de flammes.

Important

Le carburant entreposé vieillit. Ne pas mélanger plus de carburant que l'on ne compte utiliser dans les trente (30) jours, quatre-vingt-dix (90) jours si un additif est employé.

Important

Le carburant deux temps peut se séparer lors de l'entreposage. TOUJOURS agiter le jerrican avant usage.

Tableau de mélange de carburant 50/1

(U.S.)		(ME)TRIQUE
ES S E N C E	HUIL	ES S E N C E	HUIL
Gal.	FI. oz.	Liter	cc.
1	2,6	4	80
2	5,1	8	160
5	12,8	20	400

Avertissement

L'attachement fonctionnera juste après que le moteur démarre et pourrait causer la perte de commande et des dommages sérieux. Gardez les pièces mobiles de l'attachement loin du sol et des objets qui pourraient devenir des empêchements ou être projetés.

1. Commutateur d'arrêt

Retirer le commutateur (A) de la position STOP.

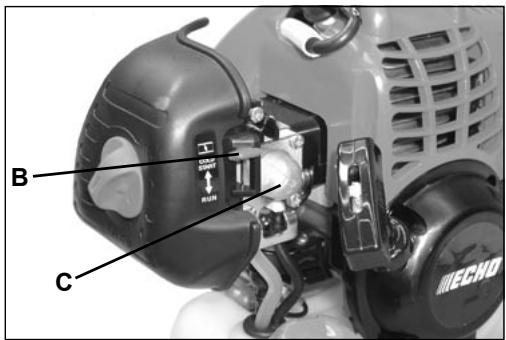

1. Volet de départ

Mettre le volet de départ (B) en position « Cold Start » (↓-1) (démarrage à froid).

1. Poire d'amorçage

Pomper la poire d'amorçage (C) jusqu'à ce que le carburant soit visible dans la conduite de retour transparente. Pomper 4 ou 5 fois de plus.

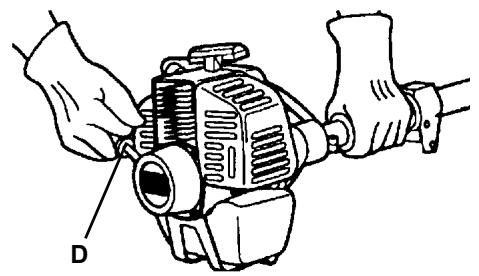

1. Cordon lanceur

Étendez l'unité sur une surface plane et maintenez les pièces mobiles de l'attachement loin de tous les obstacles. Saisissez fermement la poignée d'accélérateur avec la main gauche et enfoncez complètement la gâchette en position pleins gaz. Tirez vigoureusement sur le cordon lanceur (D) jusqu'à ce que le moteur démarre (un maximum de cinq [5] fois).

1. Volet de départ

Une fois le moteur lancé (ou après cinq [5] tractions du lanceur), mettre le levier de volet de départ sur la position « RUN » (1) (marche). Si le moteur n'a pas démarré, maintenir la gâchette complètement enfoncée et tirer sur le cordon lanceur jusqu'à ce que le moteur démarre et reste en marche. Relâcher la gâchette des gaz et laisser le moteur se réchauffer au ralenti pendant plusieurs minutes.

Remarque

Si le moteur ne démarre pas avec le volet de départ en position « Run » après avoir tiré 5 fois sur le cordon lanceur, reprendre les étapes 2 à 5.

1. Une fois le moteur réchauffé, appuyer progressivement sur la gâchette des gaz pour augmenter le régime jusqu'à la vitesse de fonctionnement.

Démarrage d'un moteur chaud

Procéder de la même façon que pour le démarrage à froid, mais NE PAS fermer le volet de départ et ne pas appuyer à fond sur la gâchette des gaz.

Avertissement

L'accessoire de coupe doit rester immobile au ralenti afin d'éviter des risques de blessures graves.

Remarque

Si l'accessoire pousse, régler le carburateur selon les instructions de ce manuel ou consulter le concessionnaire ECHO pour éviter des risques de blessures graves.

1. Commutateur d'arrêt : Retirer le commutateur (A) de la position STOP.
2. Poire d'amorçage

Pomper la poire d'amorçage (C) jusqu'à ce que le carburant soit visible dans la conduite de retour transparente. Pomper 4 ou 5 fois de plus.

Étendez l'unité sur un secteur plat et maintenez les pièces mobiles de l'attachement loin de tous les obstacles. Tirez vigoureusement sur le cordon lanceur (D) jusqu'à ce que le moteur démarre (ou un maximum de cinq [5] fois).

Remarque

Si le moteur ne démarre pas après 5 tractions du cordon, utiliser la procédure de démarrage à froid.

Arrêt du moteur

1. Gâchette des gaz : Relâcher la gâchette des gaz et laisser le moteur tourner au ralenti avant de l'arrêter.
2. Commutateur d'arrêt

Retirer le commutateur d'arrêt (A) en position STOP.

Avertissement

Si le moteur ne s'arrête pas lorsque le commutateur est mis en position STOP, fermer le volet de départ - position de DÉMARRAGE À FROID - pour faire caler le moteur. Faire réparer le commutateur par le concessionnaire ECHO avant de remettre le coupe-bordures en service.

Avertissement

Les pièces mobiles peuvent entraîner l'amputation des doigts et causer de graves blessures. Garder les mains, les vêtements et les objets pendants à l'écart de toutes les ouvertures. Toujours arrêter le moteur, débrancher la bougie et vérifier que toutes les pièces mobiles sont complètement arrêtées avant de désobstruer les obstacles, d'enlever les débris ou d'effectuer l'entretien de l'outil. Laisser l'outil refroidir avant d'effectuer l'entretien. Porter des gants pour protéger les mains contre les arêtes tranchantes et les surfaces brûlantes.

Cet outil ECHO est conçu pour assurer de nombreuses heures de fonctionnement sans problème. Un entretien régulier aidera à atteindre cet objectif. En cas de doute ou en l'absence de l'outillage nécessaire, l'entretien de la machine peut être confié à un concessionnaire ECHO. Pour aider l'utilisateur à décider s'il peut effectuer le travail lui-même ou le confier au concessionnaire ECHO, un degré de difficulté a été attribué à chaque opération d'entretien. Si un entretien n'est pas mentionné, le confier au concessionnaire.

Niveau de difficulté

Niveau 1 = Facile. Des outils communs

Niveau 2 = Moyennement difficile. Certains outils spéciaux peuvent être nécessaires.

ECHO offre des kits d'entretien et des pièces REPOWER™ pour faciliter la tâche.

INTERVALLES D'ENTRETIEN

COMPOSANT/ SYSTÈME	PROCÉDURE D'ENTRETIEN	NIVEAU DE DIFFICULTÉ	TOUS LES JOURS OU AVANT L'UTILISATION	À CHAQUE PLEIN	3 MOIS OU 90 HEURES	TOUS LES ANS OU 600 HEURES
Filtre à air	Inspection/nettoyage	1	I / N *		R *
Volet de départ	Inspection/nettoyage	1	I / N
Filtre à carburant	Inspection	1			I *	I / R *
Joint de Couverture de Carburant	Inspection/remplacement	1			I *	R *
Système de carburant	Inspection/remplacement	1	I (3) *	I (3) *
Bougie	Inspection/nettoyage/ remplacement	1			I / N / R*
Système de refroidissement	Inspection/nettoyage	2	I / N
Pare-étincelles	Inspection/nettoyage/ remplacement	2			I / N / R*
Lumière d'échévement du cylindre	Inspection/nettoyage/décalaminage	2			I / N
Arbre moteur	Graisser	2			I (1)
Carter d'engrenages	Graisser	2			I (2)
Cordon lanceur	Inspection/nettoyage	1	I / N *
Vis/écrous/boulons	Inspection/serrage/ remplacement	1	I *

REMARQUE IMPORTANTE - Les intervalles indiqués sont des maximums. Toujours se baser sur sa propre expérience pour déterminer la fréquence des entretiens nécessaires.

REMARQUES CONCERNANT L'ENTRETIEN :

(1) Appliquer le produit POWER BLENDX™ toutes les 25 heures d'utilisation. (2) Appliquer le produit POWER BLENDX™ toutes les 50 heures d'utilisation. (3) Le maintien de l'intégrité du système antipollution des réservoirs de carburant à faible évaporation ne nécessite PAS d'entretien régulier. * Toutes les recommandations de remplacement de pièces sont basées sur la découverte de dommages ou d'usure lors de l'inspection.

Niveau 1.

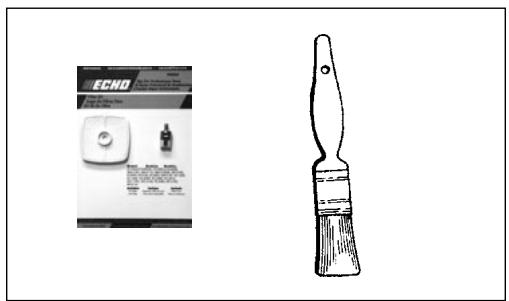

Outils nécessaires : Brosse de nettoyage de 2,5 ou 5 cm (1 ou 2 po).

Pièces nécessaires : KIT DE FILTRES À AIR ET À CARBURANT REPOWER™

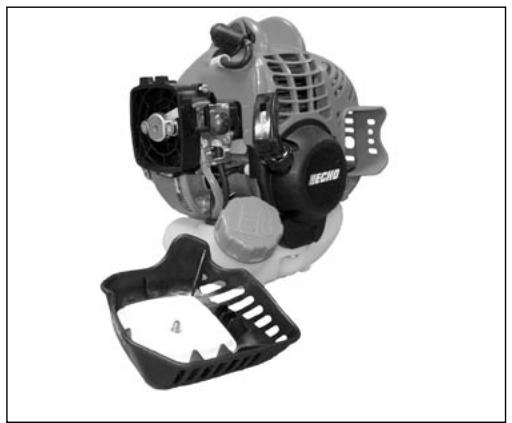

1. Fermer le volet de départ (position de démarrage à froid [I-]). Ceci empêchera la pénétration de saletés dans le carburateur lors du retrait du filtre à air. Nettoyer le pourtour du filtre à air avec une brosse.
2. Retirer le couvercle du filtre à air. Balayez l'intérieur du couvercle pour enlever la saleté.
3. Retirez le filtre à air et balayez-le légèrement pour enlever la saleté. Remplacez le filtre s'il est endommagé, saturé de carburant, très sale, ou si les joints en caoutchouc sont déformés.
4. Si filtré peut être réutilisé, s'assurer :
5. S'assurer que les ajustements s'emboîtent u filtre à air.
6. qu'il est remis en place avec la même face vers l'extérieur qu'à l'origine.
7. Installez le couvercle du filtré à air.

Remarque

Le réglage du carburateur peut être nécessaire après le nettoyage ou le remplacement du filtre à air. Voir la section Réglage du carburateur.

Niveau 1.

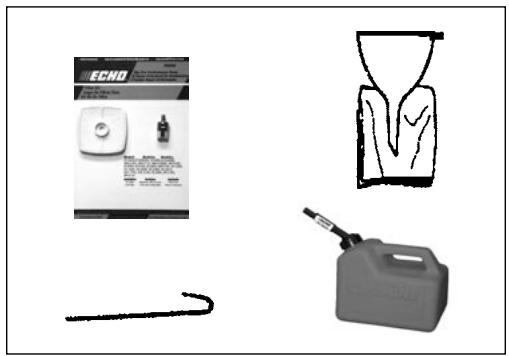

Outils nécessaires : Fil de fer de 20 à 25 cm (8 à 10 po) avec une extrémité recourbée en crochet, chiffon propre, entonnoir et jerrican homologué.

Pièces nécessaires : KIT DE FILTRES À AIR ET À CARBURANT REPOWER™

Danger

Le carburant est TRÈS inflammable. Faire preuve d'extrême prudence lors du mélange, de l'entreposage ou de la manipulation.

1. Nettoyer le pourtour du bouchon à l'aide d'un chiffon propre et vider le réservoir.
2. Utiliser le crochet en fil de fer pour sortir le flexible et le filtre du réservoir de carburant.
3. Retirer le filtre du flexible et en installer un neuf.

Bougie

Niveau 2.

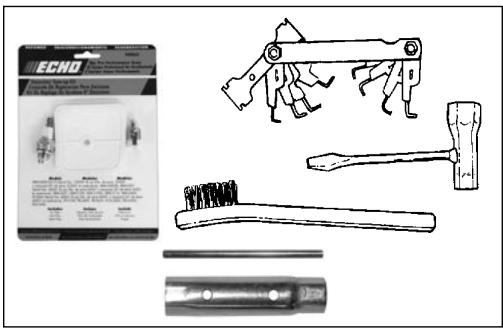

Outils nécessaires : Outil de blocage, clé 17 x 14,5, jauge d'épaisseur, brosse métallique douce.

Pièces nécessaires : Kit de réglage.

Important

Les dommages graves au moteur peuvent se produire si le BPMR-8Y n'est pas installé.

1. Retirer la bougie et vérifier si elle est calaminée, usée ou si l'électrode est arrondie.
2. Nettoyer ou remplacer la bougie. NE PAS nettoyer la bougie par sablage. Les résidus de sable endommageraient le moteur.
3. Régler l'écartement de l'électrode en la fléchissant.
4. Serrer la bougie à 150-170 kgf·cm (130-150 po·lbf).

Système de refroidissement

Niveau 2.

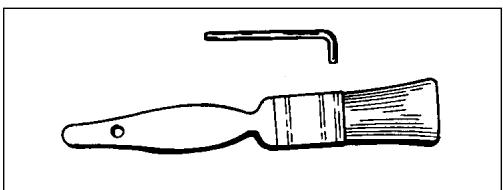

Outils nécessaires : clé en L Torx T27, brosse de nettoyage de 25 ou 50 mm (1 ou 2 po).

Pièces nécessaires : Aucune.

Important

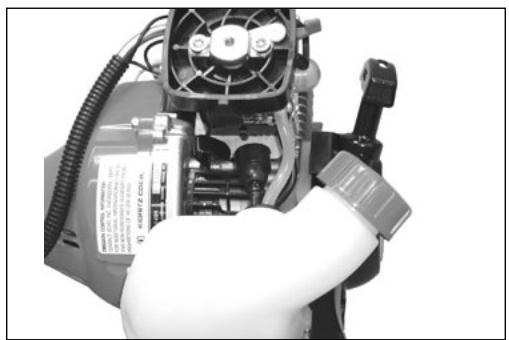

Pour maintenir la température de fonctionnement correcte du moteur, l'air doit pouvoir circuler librement entre les ailettes du cylindre. Ce courant d'air éloigne la chaleur de combustion du moteur.

Le moteur risque de surchauffer et de se bloquer lorsque :

• Les admissions d'air sont obstruées, empêchant l'air de refroidissement de parvenir au cylindre.
• De la poussière et de l'herbe s'accumulent sur l'extérieur du cylindre. Cette accumulation isole le moteur et empêche la dissipation de la chaleur.

Le déblocage des passages d'air de refroidissement du carter moteur et le nettoyage des ailettes de refroidissement sont considérés comme des « entretiens normaux ». Aucune défaillance due à un manque d'entretien n'est couverte par la garantie.

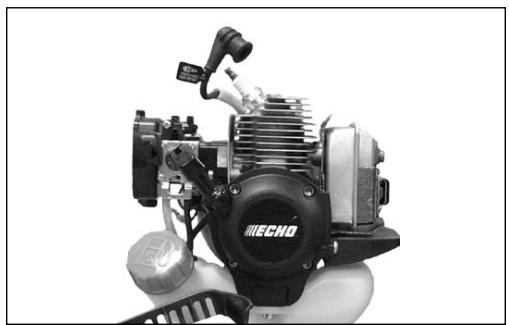

1. Débrancher le fil de la bougie.
2. Retirer le couvercle du filtre à air (A).
3. Retirer les deux (2) vis du capot du moteur (B) et retirer le capot. (1 vis à métaux - côté poignée) (1 vis autotaraudeuse - côté démarreur)

Important

NE PAS utiliser une raclette en métal pour nettoyer les ailettes du cylindre.

1. Nettoyer les ailettes avec une brosse.
2. Retirer les câbles d'allumage de l'agrafe pour le nettoyage.
3. Débarrasser la grille se trouvant entre le lanceur à cordon et le réservoir de carburant de l'herbe et des feuilles accumulées.
4. Remonter les composants en procédant à l'inverse des étapes.

Niveau 2.

Outils nécessaires : clé en L Torx T27, brosse métallique douce

Pièces nécessaires : Tamis pare-étincelles, joint.

1. Retirer les deux (2) vis du capot du moteur (B) et retirer le capot.
2. Mettre le piston au point mort haut (PMH) pour empêcher que la calamine et la poussière ne pénètrent dans le cylindre.

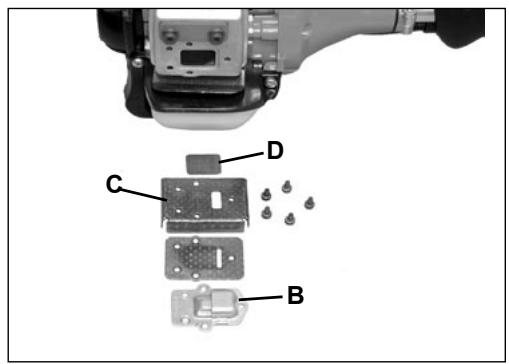

3. Retirer le couvercle du pare-étincelles (B), (C), le joint (D) et le tamis (E) du corps du silencieux.
4. Nettoyer la calamine du tamis et des pièces du silencieux.

Remarque

En nettoyant les dépôts de carbone, faites attention à ne pas endommager le corps catalytique.

1. Si le tamis est fissuré, colmaté ou troué, le remplacer.
2. Remonter les composants en reproduisant les étapes à l'inverse.

Niveau 2.

Outils nécessaires : Clé en L Torx T27, raclette en bois ou en plastique.

Pièces nécessaires : Selon le besoin : l'écran thermique.

1. Débrancher le fil de bougie de la bougie et retirer le capot du moteur (2 vis).
2. Mettre le piston au point mort haut. Retirer le silencieux (A) et l'écran thermique (B).
3. À l'aide d'une raclette en bois ou en plastique, enlever toute calamine de la lumière d'échappement du cylindre.

Important

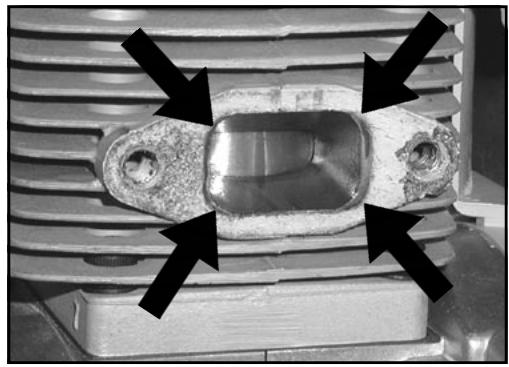

Ne jamais utiliser d'outil métallique pour retirer la calamine de la lumière d'échappement.

Ne pas rayer le cylindre ni le piston en nettoyant la lumière d'échappement. Ne pas laisser de calamine pénétrer dans le cylindre.

1. Inspecter l'écran thermique et le replacer s'il est endommagé.
2. Mettre en plac silencieux.
3. Serrez les boulons montant (ou les écrous) du silencieux à 90-110 kgf·cm (80-95 po·lbf).
4. Remettre en place le capot du moteur et rebrancher le fil de bougie.
5. Démarrez le moteur et chauffez-le à la température optimale.
6. Arrêtez le moteur et serrez les boulons de montage (ou les écrous) aux spécifications.

Rodage du moteur

Les moteurs neufs doivent avoir consommé au moins deux réservoirs de carburant (période de rodage) avant d'effectuer le réglage du carburateur. À mesure que le rodage progresse, le rendement du moteur s'améliore et les émissions d'échappement se stabilisent. La vitesse de ralenti peut être réglée selon le besoin.

Utilisation à haute altitude

Ce moteur a été réglé en usine de façon à maintenir des performances satisfaisantes de démarrage, d'antipollution et de longévité jusqu'à 330 mètres au-dessus du niveau de la mer (96,0 kPa). Pour maintenir un bon fonctionnement du moteur et le respect des normes antipollution à une altitude supérieure à 330 mètres, il peut être nécessaire de faire régler le carburateur par un concessionnaire réparateur ECHO agréé.

Important

Si le moteur a été réglé pour un fonctionnement à une altitude supérieure à 330 mètres, il faut à nouveau faire régler le carburateur en cas d'utilisation à une altitude inférieure à cette valeur, pour ne pas risquer d'endommager gravement le moteur.

Niveau 2.

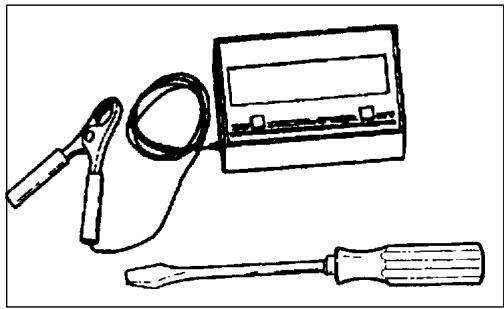

Outils nécessaires : tournevis à lame plate, tachymètre (Réf.

ECHO 99051130017).

Pièces nécessaires : Aucune.

Remarque

Chaque outil est essayé en usine et le carburateur est réglé conformément aux réglementations sur les émissions. De plus, le carburateur est équipé d'un limiteur de pointeau de haut régime (HI) pour empêcher le réglage hors des limites acceptables.

1. Avant de procéder au réglage du carburateur, nettoyer ou remplacer le filtre à air et le tamis du pare-étincelles.
2. Démarrer le moteur et le laisser tourner pendant plusieurs minutes pour le réchauffer à sa température de fonctionnement.
3. Vérifier le régime de ralenti et le régler si nécessaire. Si un compte-tours est disponible, la vis de réglage (A) du ralenti doit être réglée conformément aux spécifications de la page 23 « Caractéristiques » de ce manuel. Tourner la vis de ralenti (A) dans le sens horaire r.

pour accélérer le ralenti et dans le sens antihoraire pour le ralentir.

Avertissement

Une fois le carburateur réglé, l'accessoire de coupe doit rester immobile au ralenti afin d'éviter tout risque de blessures graves.

Niveau 1.

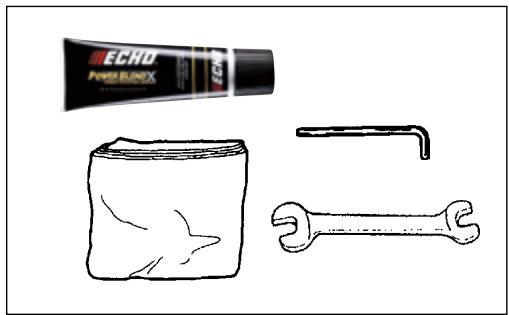

Outils nécessaires : Clé plate de 8 mm, clé en L Torx T27, chiffon propre.

Pièces nécessaires : POWER BLENDX™ (8 oz) (réf. 91014) ou graisse au lithium.

1. Retirer le pare-débris en plastique.
2. Desserrer la vis de guidage (A) du haut du logement de palier et la vis de montage (B), puis séparer le carter d'engrenages du boîtier d'entraînement.
3. Sortir l'arbre moteur (C) du boîtier d'entraînement, le nettoyer et l'enduire d'une mince couche (15 ml/1/2 oz) de graisse.
4. Remettre l'arbre flexible en place dans le logement en veillant à le protéger de la poussière.
5. Remettre le logement d'arbre flexible et le pare-débris en place.

Dépannage

TABLEEAU DE DÉPANNAGE
Problème	Vérifier	État	Cause	Remède
Le moteur démarre - démarre difficilement / ne démarre pas	Carburant au carburateur	Pas de carburant au carburateur	Tamis a carburant colmaté Conduite de carburant obstruée Carburateur	Nettoyer ou replacer Nettoyer ou replacer Consulter le concessionnaire Echo
	Carburant au cylindre	Pas de carburant au cylindre	Carburateur	Consulter le concessionnaire Echo
		Silencieux humide de carburant	Mélange trop riche	Ouvrir le starter Nettoyer/remplacer le filtre à air Régler le carburateur Consulter le concessionnaire Echo
	Étincelle à l'extrémité du fil de bougie	Pas d'étincelle à l'extrémité du fil de bougie	Commutateur d'arrêt en position d'arrêt Probleme électrique Contacteur de sécurité	Méttre le commutateur en position de marche Consulter le concessionnaire Echo Consulter le concessionnaire Echo
	Étincelle à la bougie	Pas d'étincelle à la bougie	Écartement d'électrode incorrect Calaminage Noyée de carburant Bougie défectueuse	Régler à 0,65 mm (0,026 po) Nettoyer ou replacer Nettoyer ou replacer Remplacer la bougie
Le moteur démarre, mais cale ou n'accéléque pas correctement	Filtre à air	Filtre à air encrassé	Usure normale	Nettoyer ou replacer
	Filtre à carburant	Filtre à carburant encrassé	Contaminants/dépôts dans le carburant	Remplacer
	Reniflard de carburant	Reniflard de carburant bouché	Contaminants/dépôts dans le carburant	Nettoyer ou replacer
	Bougie	Bougie encrassée/usée	Usure normale	Nettoyer et régler/replicer
	Carburateur	Ajustement inexact	Vibrations	Régler
	Système de refroid.	Système de refroid.colmaté	Opération prolongée dans des endroits de dirty/dusty	Nettoyer
	Pare-étincelles	Pare-étincelles obstrué	Usure normale	Remplacer
Le moteur ne démarre pas	N/A	N/A	Problème interne de moteur	Consulter le concessionnaire Echo

Danger

Les vapeurs d'essence sont extrêmement inflammables et peuvent provoquer un incendie et/ou une explosion. Ne jamais tester l'étincelle des bougies près d'un trou de bougie, pour éviter des risques de blessures graves.

Remisage

Remisage à long terme (plus de 30 jours)

Avertissement

Pendant le fonctionnement, le silencieux ou le convertisseur catalytique et leurs environnements deviennent brûlants. Toujours garder l'échappement à l'écart de débris inflammables lors du transport ou de l'entreposage pour éviter des risques de blessures ou de dommages matériels.

Ne pas laisser l'outil sans utilisation pendant une période prolongée (30 jours ou plus) sans avoir pris les mesures de protection suivantes :

1. Ranger l'outil dans un endroit sec, exempt de poussière, hors de la portée des enfants.

Danger

Ne pas remiser dans un local où les vapeurs de carburant peuvent s'accumuler ou atteindre une flamme ou source d'étincelle, pour éviter des risques de blessures graves.

1. Mettre le commutateur d'arrêt en position d'ARRÊT.
2. Nettoyer toute accumulation de graisse, d'huile, de terre et de débris de l'extérieur de l'outil.
3. Effectuer toutes les lubrifications et tous les entretiens requis.
4. Serrer toute la boulonnerie.
5. Vidanger complètement le réservoir de carburant et tirer plusieurs fois sur le cordon lanceur pour évacuer le carburant du carburateur.
6. Retirer la bougie et verser 7 cc (1/4 oz.) d'huile pour moteur deux temps fraîche et propre dans le cylindre, par le trou de la bougie.

A. Placer un chiffon propre sur le trou de bougie. B. Tirer 2 ou 3 fois sur le cordon lanceur pour répartir l'huile à l'intérieur du moteur. C. Observer la position du piston à travers le trou de la bougie. Tirer lentement le cordon lanceur jusqu'à ce que le piston soit au haut de sa course (PMH) et l'y laisser.

1. Remettre la bougie en place (ne pas rebrancher le câble).

Modèle GT-225

Longueur 1371 mm (54,0 po)

Largeur 315 mm (12,4 po)

Hauteur 539 mm (21,2 po)

Poids (à vide avec tête de coupe) : 4,6 kg (10,1 lb).

Type de moteur Moteur à essence monocylindre deux temps, refroidi par air

Alésage 32,2 mm (1,27 po)

Échappement - Silencieux pare-étincelles ou silencieux pare-étincelles avec catalyseur

Carburateur ZAMA à diaphragme modèle avec purge.

Système d'allumage : volant magnétique, allumage à décharge de condensateur.

Bougie NGK BPMR-8Y (0,65 mm / 0,026 po)

Carburant -- Mélange (essence et huile deux temps)

Rapport essence/huile --- Huile pour moteur à essence deux temps refroidi par air, 50 : 1, Power Blend X™ ISO-L-EGD (ISO/CD 13738) et J.A.S.O. M345-FC/FD.

Essence - Utiliser de l'essence sans plomb à indice d'octane de 89. Ne pas utiliser de carburant contenant de l'alcool, plus de 10% d'alcool éthylique ou 15% de MTBE. Ne pas utiliser de carburants de substitution tels que E-15 ou E-85.

Huile - Huile 2 temps Power Blend XTM Premium Universal

Contenance du réservoir de carburant : 0,44 L (14,9 fl. oz.)

Démarreur - Lanceur à enroulement automatique

Embrayage centrifuge

Arbre moteur - Arbre flexible de 6,35 mm (1/4 po)

Sens de rotation - Sens horaire, vu du dessus

Tête de coupe – Ligne de coupe nylon (2 lignes) de 0,080 po (2,03 mm) de diamètre et 203 mm (8 pouces) de longueur.

Poignée avant - Gâchette - Poignée en D pour la main droite

Bandoulière - Option 99944200201

Régime de ralenti : 2 500 à 3 000 tr/min

Vitesse d'engagement de l'embrayage : 3.800 tr/min

Régime à pleins gaz avec ligne nylon : 6 900 - 8 100 tr/min

Important

Ce système d'allumage par étincelle de véhicule est conforme à la norme NMB-002 du Canada.

Concerne les produits vendus aux États-Unis et au Canada à partir du 01/01/2010

ECHO Incorporated garantit ce produit ECHO à l'acheteur d'origine contre tout défaut de pièces et main d'oeuvre. ECHO s'engage, durant la période de garantie, sous réserve des limitations et exclusions stipulées ci-dessus et de conditions normales d'utilisation et d'entretien, à faire réparer ou remplacer gratuitement, selon son choix, tout produit défectueux chez un concessionnaire réparateur ECHO agréé. CETTE GARANTIE LIMITÉE N'EST APPLICABLE QU'AUX PRODUITS ECHO VENDUS PAR LES CONCESSIONNAIRES AGRÉÉS ECHO. ELLE NE COUVRE QUE L'ACHETEUR D'ORIGINE ET N'EST PAS TRANSFÉRABLE AUX PROPRIÉTAIRES SUIVANTS, SAUF POUR LES PIÈCES DU SYSTÈME ANTIPOLLUTION. Cette garantie est indépendante de la garantie du système antipollution fournie avec les produits neufs. Consulter la déclaration de garantie du système antipollution pour plus de détails sur les pièces du système antipollution. Pour obtenir la liste des concessionnaires agréés ECHO, consulter le site www.echo-usa.com ou appeler le +1-800-432-ECHO.

Responsabilités du propriétaire

Pour assurer une couverture sous garantie sans souci, il est important d'enregistrer l'équipement ECHO sur le site WWW.ECHO-USA.COM. Les autres méthodes d'enregistrement sont le téléphone (+1 800-432-ECHO) et la carte d'enregistrement de garantie fournie avec l'équipement, à renvoyer remplie. L'enregistrement du produit perme r un lien direct entre ECHO et l'acheteur pour le cas où il faudrait prendre contact avec celui-ci.

l'équipement, à renvoyer remplie. L'enregistrement du produit permet de confirmer la et d'établir un lien direct entre ECHO et l'acheteur pour le cas où il faudrait prendre contact avec celui-ci.

Il incombe au propriétaire d'entretenir et d'utiliser la machine de façon raisonnable, d'effectuer les entretiens préventifs et de se conformer aux directives du manuel de l'opérateur relatives au remisage, au carburant et à l'huile. En cas de problème avec le produit, le propriétaire devra expédier ou livrer à ses frais le produit ECHO devant être réparé à un concessionnaire agréé, pour les réparations sous garantie (avant péremption de la garantie) et prendre les dispositions nécessaires pour le récupérer ou le faire expédier une fois les réparations effectuées. Pour obtenir l'adresse du concessionnaire réparateur agréé ECHO le plus proche, appeler le service de renseignements sur les concessionnaires ECHO au 1-800-432-ECHO ou consulter le site WWW.ECHO-USA.COM. Pour toute assistance ou question concernant la déclaration de garantie ECHO, contacter notre service après-vente au 1-800-673-1558 ou consulter le site WWW.ECHO-USA.COM.

Usage résidentiel - Garantie de 5 ans

• Pour l'usage résidentiel ou non rémunérateur, l'ensemble de la machine sera couvert par cette garantie limitée pendant cinq (5) ans à compter de la date d'achat.

Exceptions :

• Sur les modèles à moteur deux temps, le module d'allumage électronique, le câble d'entraînement flexible, les arbres moteurs plein SRM et les roues de labour TC sont garantis pour la durée de vie* du produit, pièces seulement.
• Les accessoires de coupe tels que guides de chaînes, chaînes, pignons, lames, têtes à ligne nylon et autres sont couverts, dans le cas d'un usage résidentiel ou non rémunérateur, pour une durée de 60 jours à compter de la date de l'achat initial, contre les défauts de pièces et main d'oeuvre. Les dommages causés par le contact avec du béton, des pierres ou autres structures ne sont pas couverts par cette garantie. Le système de verrouillage de ligne de la tête de coupe Rapid Loader d'ECHO est garanti à vie, pièces seulement. Consulter le manuel d'utilisation pour les instructions d'installation et d'entretien de la tête de coupe.
• Tous les accessoires des séries SB et PRO ATTACHMENT à demi-arbre sont couverts par la même période de garantie que les machines pour lesquelles ils sont prévus.

Usage commercial - Garantie de 1 an

• Pour l'usage commercial, institutionnel, agricole, industriel ou rémunérateur, l'ensemble de la machine sera couvert par cette garantie limitée pendant un (1) an à compter de la date d'achat.

Exceptions

• Sur les modèles à moteur deux temps, le module d'allumage électronique, le câble d'entraînement flexible, les arbres moteurs pleins SRM et les roues de labour TC sont garantis pour la durée de vie* du produit, pièces seulement.
• Les accessoires de coupe tels que guides de chaînes, chaînes, pignons, lames, têtes à ligne nylon et autres sont couverts, dans le cas d'un usage commercial, institutionnel, agricole, industriel, locatif ou rémunérateur, pour une durée de 30 jours à compter de la date de l'achat initial, contre les défauts de pièces et main d'oeuvre. Les dommages causés par le contact avec du béton, des pierres ou d'autres structures ne sont pas couverts par cette garantie. Le système de verrouillage de ligne de la tête de coupe Rapid Loader d'ÉCHO est garanti à vie, pièces seulement. Consulter le manuel d'utilisation pour les instructions d'installation et d'entretien de la tête de coupe.
• Tous les accessoires des séries SB et PRO ATTACHMENT à demi-arbre sont couverts par la même période de garantie que les machines pour lesquelles ils sont prévus.

Usage commercial - Garantie spéciale de 2 ans

• Tous les souffleurs dorsaux utilisés pour des applications commerciales, institutionnelles, agricoles, industrielles ou rémunératrices
• Tous les composants des boîtiers de transmission des taille-haies à lame unique, à l'exception des lames, seront couverts par cette garantie limitée pendant deux (2) ans à

Usage locatif - Garantie de 90 jours

L'ensemble de la machine sera couvert par cette garantie contre tous les défauts de pièces et main d'œuvre pendant 90 jours à compter de la date d'achat. La responsabilité d'ECHO en ce qui concerne la couverture « à vie » se limite à la fourniture des pièces indiquées à la section PÉRIODE DE GARANTIE DU PRODUIT de la présente déclaration de garantie, pour le remplacement gratuit « à vie » pendant une période de dix (10) ans à compter du dernier jour de production du modèle.

ECHO n'offre pas de programme d'échange standard. Tout produit ECHO remis à neuf par quiconque autre que ECHO, ou vendu par un concessionnaire ou distributeur non agréé, est vendu sans la garantie limitée ECHO. La garantie ECHO ne couvre que l'acheteur initial et n'est pas transférable, sauf pour les pièces du système antipollution. Les pièces et accessoires remplacés dans le cadre de cette garantie ne sont garantis que jusqu'à l'expiration de la période de garantie initiale du produit ou des accessoires d'origine. Les dommages causés par une installation ou un entretien incorrect ne sont pas couverts par cette garantie. Toutes les pièces remplacées sous garantie deviennent la propriété d'ECHO.

Pièces détachées, blocs courts et accessoires achetés séparément

Usage résidentiel ou non rémunérateur : garantie de 90 jours. Usage commercial, institutionnel, agricole, industriel, locatif ou rémunérateur : garantie de 30 jours.

À l'attention des propriétaires de machines à moteur deux temps

L'huile deux temps ECHO Power Blend™ est un produit de qualité supérieure, spécialement formulé pour la conformité aux normes ISO-L-EGD (ISO/CD 13738) et JASO M345/FC/FD. L'utilisation d'une huile conçue pour d'autres applications, telles que les moteurs hors-bord ou les tondeuses à gazon, peut gravement endommager le moteur deux temps et entraîner l'annulation de sa garantie limitée.

Cette garantie ne couvre pas les dommages causés par :

Le manque de lubrification ou la défaillance du moteur résultant de l'utilisation d'huile deux temps non conforme aux normes ISO-L-EGD (ISO/CD 13738) et JASO M345/FC/FD. Les problèmes de moteur dus à une lubrification insuffisante, résultat de l'utilisation d'une huile non conforme à la norme ISO-L-EGD ou non homologuée JASO M345/FC/FD, entraîneront l'annulation de la garantie limitée du moteur deux temps. L'huile deux temps ECHO Power Blend est conforme aux normes ISO-L-EGD et JASO M345/FC/FD. Les pièces du système antipollution sont couvertes pendant 5 ans pour l'usage domestique ou 2 ans pour les applications commerciales, quelle que soit l'huile moteur deux temps utilisée, selon l'explication de la garantie du système antipollution EPA ou Californie. L'utilisation de gasoil contenant du méthanol (alcool méthylique) ou d'essence dont l'indice d'octane est inférieur à 89. Utiliser exclusivement de l'essence dont l'indice d'octane est au moins 89. Le gasoil contenant un maximum de 10% d'éthanol (alcool éthylique) ou 15% de MTBE (éther méthyltertiobutylique) est également approuvé. Le rapport de mélange essence/huile prescrit est indiqué sur l'étiquette des bidons d'huile ECHO et dans le manuel d'utilisation. L'utilisation d'éther ou autres fluides d'aide au démarrage. L'altération du régulateur de régime ou des composants du système antipollution, ou le fonctionnement du moteur au-dessus des régimes recommandés dans le manuel d'utilisation. L'utilisation de l'outil sans pare-débris ou filtre à air, ou bien avec un pare-débris mal entretenu ou un filtre à air endommagé. La poussière, le nettoyage de la machine sous pression ou à la vapeur, l'eau salée, la rouille, les vernis, les abrasifs et l'humidité. Les défauts, dysfonctionnements ou défaillances résultant d'un usage abusif ou incorrect, de la négligence, de modifications, d'altérations, de l'usure normale, d'un entretien incorrect ou de l'utilisation d'accessoires non autorisés. Les procédures de remisage incorrectes, le carburant trop vieux, le manque d'entretien selon les prescriptions du manuel d'utilisation. Il incombe au client d'effectuer les entretiens préventifs décrits dans le manuel d'utilisation. Les réglages, entretiens avant livraison ou réparations effectués par quiconque autre qu'un réparateur ECHO agréé au cours de la période de garantie. Certaines pièces et autres éléments non garantis, y compris, entre autres : lubrifiants, cordons de lanceur, réglages du moteur. L'utilisation de bougie ne répondant pas aux critères de performance et de durabilité de la bougie préconisée par le constructeur dans les manuels d'utilisation. La surchauffe ou les rayures dues à la calamine résultant d'une obstruction d'orifice d'échappement ou de chambre de combustion, y compris les dommages au pare-étincelles. Les réglages effectués plus de trente (30) jours après la date d'achat, notamment les réglages de carburateur et de câble d'accélérateur. La détérioration des engrenages ou de la boîte de transmission résultant de la contamination de la graisse ou de l'huile, de l'utilisation de lubrifiant de type ou de viscosité incorrecte, ou du non-respect des intervalles de lubrification et de vidange recommandés. Le chargement des déchiqueteurs SHRED 'N' VAC au-delà de la capacité nominale. Le fonctionnement à sec des pompes et pulvérisateurs, le pompage ou la pulvérisation de produits caustiques ou inflammables, ou l'utilisation avec un filtre absent ou endommagé. La poursuite de l'utilisation, après un problème de fonctionnement ou une panne, ayant entraîné d'autres dommages de pièces ou de composants. En cas de problème de fonctionnement ou de défaillance, le produit ne doit pas être utilisé, mais confié tel quel à un concessionnaire réparateur ECHO agréé.

Le reçu de vente, indiquant la date, le modèle et le numéro de série, doit être conservé et présenté au pour toute réparation sous garantie. L'acheteur est seul responsable de la fourniture d'une preuve d'achat. Certains états et provinces ne permettant pas la limitation de durée des garanties implicites, il est possible que les limitations ci-dessus ne soient pas applicables. Certains états et provinces ne permettant pas l'exclusion ou la limitation des dommages indirects ou consécutifs, l'acheteur peut également bénéficier de droits spécifiques qui dépendent de la juridiction. Cette garantie limitée est offerte par ECHO, Incorporated, 400 Oakwood Rd., Lake Zurich, IL 60047, Etats-Unis d'Amérique.

Déni de garanties implicites

Cette garantie limitée est fournie à l'exclusion de toutes autres garanties, expresses ou implicites, y compris les garanties D'ADEQUATION À UN BUT OU UN USAGE PARTICULIER et toute garantie de VALEUR MARCHANDE pouvant autrement s'appliquer à ce produit. ECHO et ses sociétés associées déclinent toute responsabilité pour tous les dommages directs ou indirects, y compris le manque à gagner. Le produit n'est couvert par aucune garantie autre que celle énoncée dans le présent document. Cette garantie limitée ne peut être modifiée que par ECHO.

99922201032

01/2010

Déclaration de garantie du système antipollution Echo Incorporated pour les marques Echo et Shindaiwa

L'Environmental Protection Agency (EPA), le California Air Resources Board (C.A.R.B.) et ECHO Incorporated (ECHO Inc.) se font un plaisir d'expliquer la garantie du système antipollution des petits moteurs pour usage non routier (SORE) produits à partir de 2010. Les nouveaux équipements/moteurs SORE doivent être conçus, construits et équipés de façon à satisfaire aux strictes exigences antipollution de l'EPA et du C.A.R.B. ECHO Inc. doit garantir le système antipollution des équipements/moteurs SORE pour les périodes indiquées ci-dessous, sous réserve que l'équipement/moteur SORE n'ait pas fait l'objet d'un usage abusif ou négligent et qu'il ait été correctement entretenu. Le système antipollution peut comprendre les pièces suivantes : carburateur, système d'injection de carburant, système d'allumage, convertisseur catalytique/silencieux, réservoir de carburant, conduites de carburant, bouchon de réservoir, bougies, filtres à air et autres composants associés. Dans l'éventualité d'un problème couvert par la garantie, ECHO Inc. s'engage à réparer gratuitement l'équipement/moteur SORE, frais de diagnostic, pièces et main d'oeuvre inclus. La garantie du système antipollution couvre l'acheteur initial ainsi que tous les propriétaires suivants.

Étendue de la garantie du fabricant

La période de garantie du système antipollution est au moins égale à la durée de la garantie ECHO Inc., sans être inférieure à 2 ans. Toute pièce de l'équipement relative au système antipollution sera réparée ou remplacée par Echo, Inc. ou l'un de ses réparateurs agréés.

Responsabilités du propriétaire :

Le propriétaire de l'équipement/moteur SORE est tenu d'effectuer tous les entretiens nécessaires, décrits dans le manuel d'utilisation. ECHO Inc. recommande de conserver tous les reçus relatifs à l'entretien de l'équipement/moteur SORE. Toutefois, ECHO Inc. ne peut pas refuser d'effectuer les réparations pour cause d'absence de reçu ou d'entretien périodique. Le propriétaire de tout équipement/moteur SORE doit savoir que ECHO Inc. peut refuser d'effectuer l en cas de problème de l'équipement/moteur SORE causé par un usage abusif, la négligence, des entretiens incorrects ou des modifications non autorisées.

Le propriétaire doit amener l'équipement/moteur SORE à un centre de réparation agréé par ECHO Inc., dès que le problème est découvert. L doivent être effectuées dans un délai raisonnable, n'excédant pas 30 jours. Dans l'éventualité d'un problème couvert par la garantie, survenant à plus de 160 kilomètres du concessionnaire agréé le plus proche, ECHO Inc. paiera les frais d'expédition de l'appareil à celui-ci. Pour toute question concernant la garantie, contacter ECHO Inc. au 1-800-673-1558 ou sur le site www.echo-usa.com, ou bien Shindaiwa au 1-877-986-7783 ou sur le site www.shindaiwa.com.

Ce qui est couvert par la garantie

ECHO Inc. garantit, pendant une période au moins égale à la durée de la garantie ECHO Inc., sans être inférieure à 2 ans, que l'équipement/moteur SORE a été conçu, construit et équipé conformément aux normes antipollution de C.A.R.B. et EPA applicables, et qu'il est exempt de vices de pièces, de main d'oeuvre ou de fabrication susceptibles d'entraîner sa non-conformité aux exigences en vigueur. La période de garantie prend effet à la date d'achat du produit par l'utilisateur.

Comment les problèmes seront-ils corrigés ?

Les problèmes concernant les pièces couvertes par cette garantie seront corrigés par tout concessionnaire réparateur ECHO Inc. agréé. La pièce sera réglée, réparée ou remplacée gratuitement. Tous les frais de main d'œuvre et de diagnostic pour les réparations sous garantie effectuées par le concessionnaire seront inclus. En outre, les pièces du moteur n'étant pas expressément couvertes par cette garantie, mais ayant été endommagées à la suite de la défaillance de pièces sous garantie, seront également couvertes.

Pieces couvertes par la garantie

Toute pièce du système antipollution ne faisant pas l'objet d'un « Entretien requis » sera réparée ou remplacée pendant la période de garantie. La pièce réparée ou remplacée sera couverte pour le restant de la période de garantie ECHO Inc.

Tie dei ci-dessus. Tie ple aisei rerepea ou remplee sau garantie sera couvee por le restant de la pere de garantie ECHO Inc.

Toute pièce dont le remplacement est prévu par le programme des « entretiens requis » est garantie pour la période précédant le premier remplacement prévu. Toute pièce réparée ou remplacée dans le cadre de la garantie sera couverte pour le restant de la période précédant le premier remplacement de la pièce.

Toute pièce détachée homologuée par le fabricant tout entretien ou réparation et doit être fournie gratuitement si la pièce est toujours sous garantie.

Toute pièce dont les performances et la durabilité sont équivalentes à celles de la pièce d'origine les entretiens et réparations non couverts par la garantie et ne saurait en aucun cas réduire les obligations du fabricant aux termes de la garantie.

Pendant la période de garantie de l'équipement/moteur SORE, ECHO Inc. assurera la disponibilité des pièces garanties de façon à répondre à la demande attendue pour ces pièces.

Pièces du système antipollution couvertes par la garantie :

• Système d'allumage électronique
• Convertisseur catalytique/échappement
• Volet de départ
• Réservoir de carburant - Filtre à air

Bougie - Carburateur (complet ou pièces remplaçables) - Système d'injection complet (ou pièces remplaçables) - Bouchon de réservoir de carburant - Conduite de carburant (et colliers/connecteurs associés le cas échéant)

Pieces non couvertes par la garantie

Toute défaillance causée par un usage abusif, la négligence, des entretiens incorrects, des modifications non autorisées ou l'utilisation d'accessoires ou de pièces modifiées ou non homologuées.

La présente garantie du système antipollution n'est valable que pour les États-Unis et ses possessions, et le Canada.

99922201033

01/2010

REMARQUE

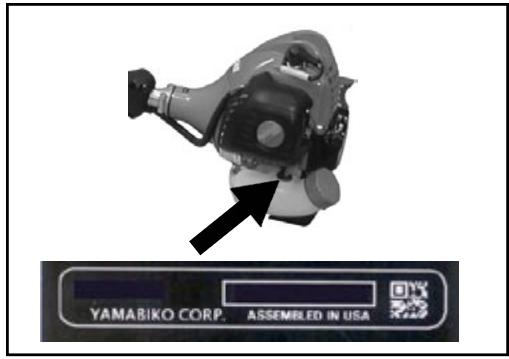

Pieces/Numéros de série

Les pièces ECHO ainsi que les pièces et ensembles ECHO REPOWER™ d'origine destinés aux produits ECHO ne sont disponibles qu'auprès d'un revendeur agréé ECHO. Pour toute commande de pièces, toujours fournir les numéros de modèle et de série de la machine. Ces deux numéros sont apposés sur le carter moteur. Les noter ci-dessous pour future référence.

No. de modèle. No. de série

Dépannage

Pendant la période de garantie, les réparations de cette machine doivent être effectuées par un concessionnaire-réparateur agréé ECHO. Pour les nom et adresse du concessionnaire-réparateur agréé ECHO le plus proche, s'adresser au revendeur ou appeler le : 1-800-432-ECHO (3246). Des informations sont également présentées sur notre site web. Lorsque la machine est représentée pour entretien ou réparation, elle doit être accompagnée d'une preuve d'achat.

Service après-vente Echo

Pour toute assistance ou question concernant l'application, l'utilisation ou l'entretien de ce produit, appelez le service d'assistance clients ECHO au 1-800-673-1558, de 8 heures 30 à 16 heures 30 (heure normale du centre), du lundi au vendredi. Avant d'appeler, veillez à disposer des numéros de modèle et de série de l'unité.

Enregistrement en garantie

Pour assurer une couverture sous garantie sans souci, il est important d'enregistrer l'équipement ECHO sur le site www.echo-usa.com ou d'envoyer la carte d'enregistrement de garantie fournie avec l'équipement, dûment remplie. L'enregistrement du produit permet de confirmer la couverture sous garantie et d'établir un lien direct entre ECHO et l'acheteur pour le cas où il faudrait prendre contact avec celui-ci.

FOURNISSEUR

COMPOSER

1-800-432-ECHO

1-800-432-3246

www.echo-usa.com

SERVICE APRÈS-VENTE

ECHO

1-800-673-1558

8 h 30 à 16 h 30 - Lun - Ven HNC

Manuels supplémentaires ou de rechange

Des manuels d'utilisation, de sécurité, et de pièces de rechange peuvent être obtenus auprès des concessionnaires ECHO, sur le site www.echo-usa.com, ou bien en écrivant à : ECHO Inc., 400 Oakwood Road, Lake Zurich, IL 60047 U.S.A. Toujours consulter le site web technique d'ECHO pour connaître les mises à jour. Des vidéos de sécurité sont disponibles chez tous les concessionnaires. Chaque vidéo fait l'objet d'une surcharge de 5 USD pour frais d'expédition.

ECHO

ECHO, INCORPORATED

400 OAKWOOD ROAD

LAKE ZURICH, IL 60047-1564
