Type de produit	Électrovanne pour arrosage automatique
Marque	ORBIT IRRIGATION
Modèle	91150
Catégorie	Robinetterie
Alimentation	24 V CA, transformateur catégorie 2
Pression d'eau maximale	80 psi (5,5 bars)
Type de raccord	Fileté conique (mâle ou femelle selon modèle)
Compatibilité programmateur	Orbit ou tout programmateur 24 V CA
Longueur de câble recommandée	Fil calibre 20 jusqu'à 244 m, calibre 18 au-delà
Fonction manuelle	Levier de purge pour ouverture/fermeture manuelle
Garantie	6 ans limitée
Usage	Extérieur, eau froide uniquement
Matériau du corps	Plastique renforcé (PVC/acier inox pour certaines pièces)
Pièces détachées principales	Solénoïde, membrane, ressort, joint torique, vis de purge
Entretien	Nettoyage débris dans orifice, vérification membrane
Sécurité	Ne pas utiliser à l'intérieur ; purger en cas de gel
Installation	Sept étapes : fixation, raccordement, câblage, test, etc.
Réparabilité	Pièces remplaçables (solénoïde, membrane, etc.)

FOIRE AUX QUESTIONS - 91150 ORBIT IRRIGATION

Comment installer la vanne 91150 ?

Suivez les 7 étapes : fixez la vanne sur le collecteur, raccordez les conduites, tirez le fil, raccordez le fil au programmateur, fermez la vanne, testez les fuites, puis ouvrez manuellement.

Quelle est la pression d'eau maximale ?

La pression statique ne doit pas dépasser 80 psi (5,5 bars). Au-delà, installez un régulateur de pression.

Comment purger la vanne en hiver ?

Fermez le robinet principal, puis faites fonctionner électriquement chaque vanne à sec pendant quelques minutes. Mettez le programmateur sur ARRÊT.

La vanne ne s'ouvre pas électriquement, que faire ?

Vérifiez d'abord manuellement en tournant le levier de purge. Assurez-vous que le câblage est correct, que l'orifice n'est pas obstrué, et que le solénoïde fonctionne.

Quels fils utiliser pour le câblage ?

Utilisez du fil multicolore à plusieurs brins, calibre 20 pour moins de 244 m, calibre 18 au-delà. Raccordez un fil coloré à une borne du solénoïde et un neutre à l'autre.

Comment nettoyer les débris dans la vanne ?

Coupez l'eau, retirez le solénoïde, puis introduisez un fil fin dans l'orifice pour déloger les débris. Assurez-vous que le plongeur et le joint torique sont en place au remontage.

Que faire si la membrane est déchirée ?

Coupez l'eau, retirez le couvercle, inspectez la membrane. Si déchirée, remplacez-la par une neuve.

Puis-je utiliser cette vanne à l'intérieur ?

Non, elle est conçue pour une utilisation extérieure avec de l'eau froide uniquement.

Comment vérifier le sens d'écoulement ?

La flèche sur le corps de la vanne indique le sens d'écoulement de l'eau. Installez-la dans le bon sens.

Y a-t-il des fuites sous le solénoïde ?

Coupez l'eau et serrez le solénoïde. Si cela persiste, vérifiez le joint torique ou remplacez le solénoïde.

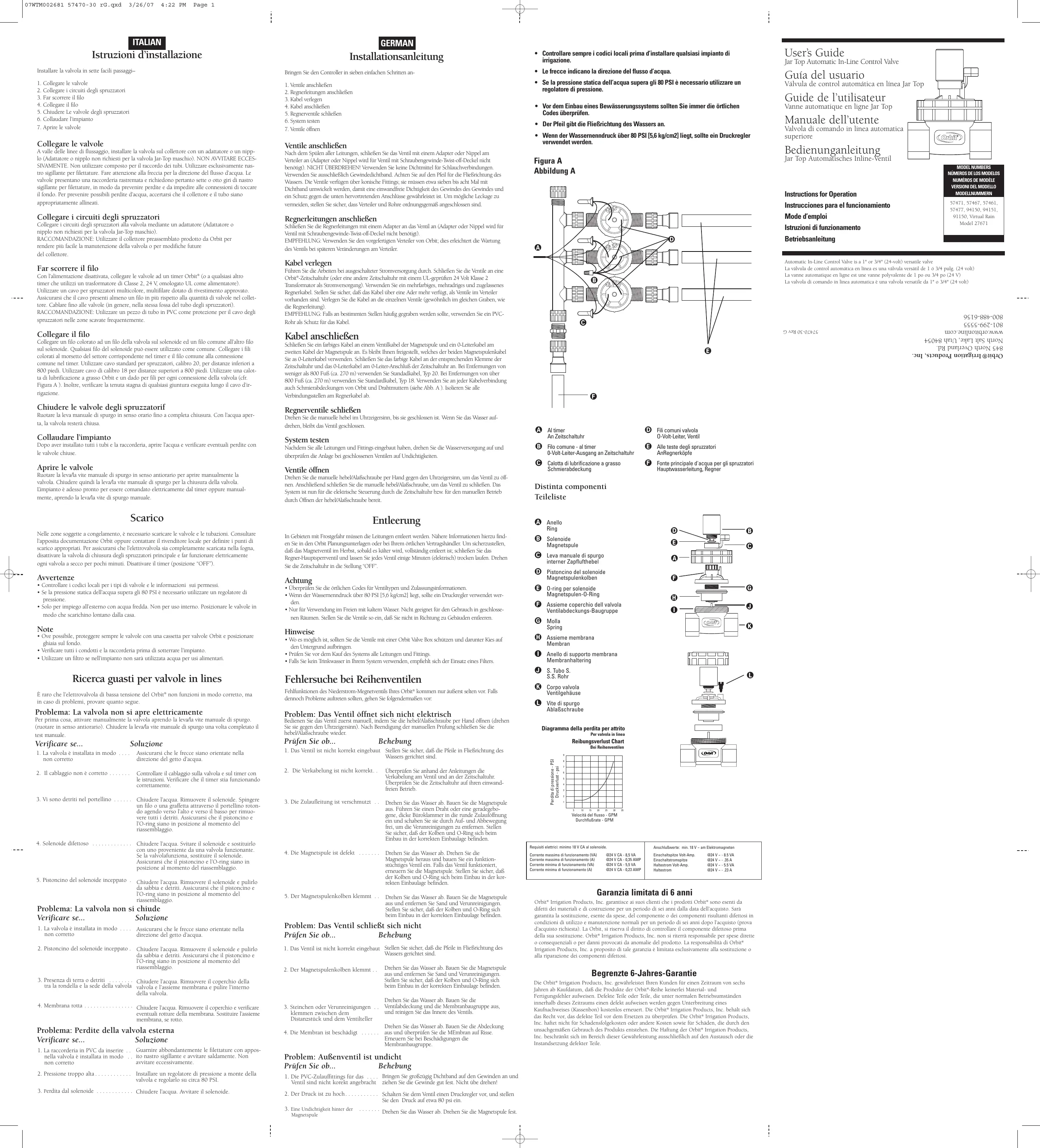

MODE D'EMPLOI 91150 ORBIT IRRIGATION

Vanne automatique en ligne jar to

Vers les têtes d'arroseurs Conduite d'alimentation d'eau de l'arroseur principal

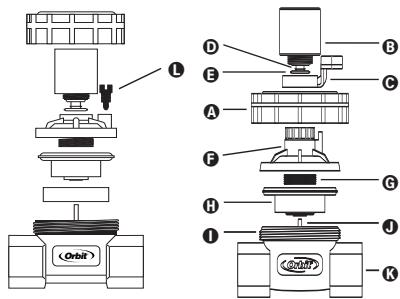

Liste des pièces

A Ring Anillo B Solenoid Solenoide C Lever de purge D Solen Tige du solénoïde E Joint du solénoïde

Valve Lid Assembly Ensemblaje de la cubierta de la válvula Couvercle de la vanne

G Sprin

Spring Muelle

Ressort

Diaphragme Assembly Ensemblaje de diafragma Membrane Diaphragme Support Ring Anillo de soporte de diafragma Bague d'apqui de la membrane 0 S. S. Tube S. S. Tube Tube en acier inox Soupape Cuerpo de valvula Corps Bleed Screw

Vis de purge Vis de purge

Garantie limitée de 6 ans

Orbit® Irrigation Products, Inc. garantit à ses clients ses produits Orbit® contre tout défaut de matière et de fabrication, et ce pendant six ans à compter de la date d'achat. La société s'engage à remplacer, notamment, la ou les pièces qui se révéleraient défectueuses dans des conditions d'utilisation et de fonctionnement normales pendant au plus six ans à compter de l'achat (preuve d'achat exigée). La société se réserve le droit d'inspecter toute pièce défectueuse avant de la remplacer. Orbit® Irrigation Products, Inc. décline toute responsabilité en matière de frais ou de dommages directs ou indirects imputables à une défaillance de ses produits. En vertu de la présente garantie, la responsabilité d'Orbit® Irrigation Products, Inc. se limite exclusivement au remplacement ou à la réparation des pièces défectueuses.

Pose de la vanne en sept étapes simples

1. Fixation des vannes
2. Raccordement des conduites d'arroseur
3. Iraction du hi 4. Recordment
4. Fermeture des vanne
5. Mise à l'essai de l'installation
6. Ouverture des vannes

Fixer les vannes

Après avoir rinçé les conduites, installez la vanne sur le collecteur avec un adaptateur ou un mamelon (Un adaptateur ou un raccord ne sont pas nécessaires pour la valve male du couvercle de local). NE SERREZ PAS EXCESSIVEMENT. N'utilisez pas de pâte à joints. N'utilisez que du ruban pour joints filtres. Notez l'orientation de la flèche ; elle indique le sens d'écoulement de l'eau. Les vannes ont des raccords coniques ; appliquez-y sept à huit tours de ruban pour joints filtres pour les étanchéiser et empêcher les connexions de buter en fin de course. Pour éviter des fuites possibles, assurez-vous que le collecteur et le tuyau sont alignés correctement.

Raccordement des conduites d'arroseur

Raccordez les conduits d'arroseur à la vanne avec un adaptateur (Un adaptateur ou un raccord ne sont pas nécessaires pour la valve male du couvercle de bocal). RECOMMANDATION: Utilisez un collecteur préassemblé Orbit, pour faciliter l'entretien de la vanne ou pouvoir modifier ultérieurement le collecteur.

Traction du fil

Après avoir coupé l'alimentation électrique, connectez les vannes à un programmateur Orbit (ou à tout autre programmateur alimenté par un transformateur 24 V catégorie 2 agréé UL). Utilisez un fil à arroseur multicolore, à plusieurs torons, gainé et agréé. Assurez-vous que le fil compte au moins un toron de plus que le nombre de vannes du collecteur. Tirez le fil jusqu'aux vannes (généralement dans la même tranchée que la tuyauterie d'arroseur). RECOMMANDATION: Utilisez du tuyau en PCV pour protégerr le fil à arroseur dans les zones où l'on creuse fréquemment.

Raccordement du fil

Raccordez un fil coloré à une extrémité du solenoïde de la vanne et un conducteur neutre à l'autre extrémité du solenoïde. On peut utiliser n'importe quel fil du solenoïde comme conducteur neutre. Raccordez les fils colorés à la borne de zone correspondante du programmeur, et le conducteur neutre, à la borne neutre du programmeur. Utilisez du fil à arroseur standard de calibre 20 pour les distances inférieures à 800 pieds (244 m). Utilisez du fil de calibre 18 pour les distances supérieures à 800 pieds. Utilisez un capuchon de graissage Orbit et une connexion à chaque connexion de la vanne (Voir Figure A). De plus, étanchez toute jonction réalisée sur le fil à arroseur.

Fermeture des vannes d'arrosage

Tournez le levier manuel de purge dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fermé. Lorsqu'on rétablit l'alimentation d'eau, la vanne reste fermée.

Mise à l'essai de l'installation

Après avoir posé tous les tuyaux et tous les raccords, rétablissez l'alimentation d'eau et décelez toute fuite lors de la fermeture des vannes.

Ouvrir les vannes

Tournez le levier/vis manuel de purge en sens inverse des aiguilles d'une montre pour ouvrir manuellement la valve. Ensuite fermez le levier/vis manuel de purge pour fermer la valve. Le circuit est à présent prêt à être commandé électriquement à partir du programmateur ou manuellement en desserrant la levier/vis de purge manuelle.

Purge

Dans les zones où la température baisse au-dessous du point de congélation, on doit purger les vannes et les conduites. Consultez le guide de disposition Orbit ou le détaillant de la localité au sujet des points de purge recommandés. En automne, pour s'assurer que l'électrovanne est complètement purgée, fermez le robinet principal des arroseurs et faites fonctionner électriquement chaque vanne, à sec, pendant quelques minutes. Mettez le programmateur sur "ARRÉT".

Mises en garde

• Consulter les codes locaux pour les types de vannes et tout renseignement relatif aux permis.
• Si la pression statique de l'eau dépasse 80 psi (5.5 bars), l'utilisation d'un régulateur de pression est recommandée.
• À utiliser à l'extérieur, avec une alimentation d'eau froide uniquement. Ne pas utiliser à l'intérieur. Disposez les vannes de manière à ce que la purge se fasse en direction opposée de la maison.

Remarques

• Si possible, protégez toujours les vannes par une boîte à vanne Orbit, en plaçant du gravier au fond
• Testez toutes les conduites et tous les raccords avant d'enterrer le circuit.
• Utilisez un filtre si le circuit n'est pas alimenté avec de l'eau potable

Dépannage des vannes en ligne

Il est rare qu'une électrovanne basse tension Orbit® fonctionne mal. En cas de problème, essayez les solutions suivantes.

Problème: la vanne ne s'ouvre pas électriquement

D'abord, manoeuvrez la valve manuelle en ouvrant le levier/vis manuel de purge. (tournez la levier/vis de purge manuelle dans le sens contraire des aiguilles). Fermez le levier/vis manuel de purge quand le test manuel est terminé.

1. La vanne est correctement posée... Assurez-vous que les flèches indiquent le sens d'écoulement de l'eau.
2. Le câblage est satisfaisant. Vérifiez-le au niveau de la vanne et du programmateur pour vous assurer qu'il est conforme aux instructions. Assurez-vous que le programmateur fonctionne correctement.
3. Il y a des débris dans l'orifice... Coupez l'eau. Retirez le solénoïde. Introduisez un fil ou un grand trombone par l'orifice circulaire et, d'un mouvement de va et vient, enlevez tous les débris. Assurez-vous que le plongeur et le joint
4. Le solénoïde est défectueux... Coupez l'eau. Dévissez le solénoïde et remplacez-le par celui d'une vanne en bon état. Si la vanne fonctionne, remplacez le solénoïde
5. Le plongeur du solénoïde est bloqué. Coupez l'eau. Retirez le solénoïde et enlevez sable et débris. Assurez-vous que le plongeur et le joint torique sont à leur place lors du remontage.

Vérifiez si..

1. La vanne est correctement posée... Assurez-vous que les flèches indiquent le sens d'écoulement de l'eau.
2. Le plongeur du solénoise est bloqué. Coupez l'eau. Retirez le solénoise et enlevez sable et débris. Assurez-vous que le plongeur et le joint torique sont à leur place lors du remontage.
3. Une pierre ou des débris sont pris. Coupez l'eau. Retirez le couvercle de la vanne et la rondelle entre la rondelle et le siège de la membrane, et nettoyez l'intérieur de la vanne. vanne.
4. La membrane s'est déchirée.......................................................................... Coupez l'eau. Retirez le couvercle et décelez toute déchirure de membrane. Remplacez la membrane en cas de déchirure.

Vérifiez si..

1. Les raccords en PCV qui entrent dans la vanne sont correctement posés. Posez une bonne quantité de ruban pour joints sur les fillets et serrez fermement. Ne serrez pas excessivement.
2. La pression est excessive.... Installez un régulateur de pression en amont de la vanne et régalez-le à environ.
3. Fuites sous le solénoïde. Coupe l'eau. Serrez le solénoïde.
