Type d'appareil	Cheminée à foyer fermé
Matériau du foyer	Fonte
Type de combustion	Combustion fermée
Installation	Murale encastrée
Utilisation	Chauffage et décoration
Type de combustible	Bois
Contrôle de l'air	Réglable
Émission de fumée	Conduit d'évacuation
Fenêtre	Verre résistant à haute température
Dimensions	Non précisé
Poids	Non précisé
Couleur	Gris métallisé
Garantie	Non précisé
Normes	Conforme aux normes de sécurité
Entretien	Nettoyage régulier recommandé

FOIRE AUX QUESTIONS - SUPER 9 SEGUIN

Comment allumer le SEGUIN SUPER 9 ?

Pour allumer le SEGUIN SUPER 9, assurez-vous que l'alimentation est branchée, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si le SEGUIN SUPER 9 ne chauffe pas ?

Vérifiez que le thermostat est réglé à une température suffisamment élevée et que le réservoir de combustible est plein. Assurez-vous également que l'appareil est correctement ventilé.

Comment nettoyer le SEGUIN SUPER 9 ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez les surfaces extérieures avec un chiffon humide. Pour l'intérieur, consultez le manuel d'utilisation pour des instructions spécifiques sur le nettoyage du foyer et des conduits.

Quelle est la durée de vie du SEGUIN SUPER 9 ?

La durée de vie du SEGUIN SUPER 9 dépend de son utilisation et de son entretien, mais il peut durer jusqu'à 15-20 ans avec un entretien régulier.

Quels combustibles peut-on utiliser avec le SEGUIN SUPER 9 ?

Le SEGUIN SUPER 9 est conçu pour fonctionner avec du bois, des granulés de bois ou d'autres combustibles solides. Consultez le manuel pour plus de détails sur les types de combustible recommandés.

Comment régler la température sur le SEGUIN SUPER 9 ?

Utilisez le panneau de contrôle pour ajuster le thermostat. Tournez le bouton ou appuyez sur les flèches pour augmenter ou diminuer la température souhaitée.

Le SEGUIN SUPER 9 fait un bruit inhabituel. Que faire ?

Un bruit inhabituel peut être le signe d'un problème. Vérifiez si des objets étrangers bloquent le ventilateur ou les conduits. Si le bruit persiste, contactez un professionnel pour une inspection.

Où trouver des pièces de rechange pour le SEGUIN SUPER 9 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur SEGUIN local ou sur le site officiel de SEGUIN. Assurez-vous d'avoir le modèle et le numéro de série pour passer commande.

Comment optimiser l'efficacité énergétique du SEGUIN SUPER 9 ?

Pour optimiser l'efficacité énergétique, assurez-vous d'utiliser du combustible de qualité, nettoyez régulièrement l'appareil et vérifiez l'isolation de votre maison pour minimiser les pertes de chaleur.

Puis-je installer le SEGUIN SUPER 9 moi-même ?

Il est recommandé de faire installer le SEGUIN SUPER 9 par un professionnel qualifié pour garantir la sécurité et le respect des normes en vigueur.

MODE D'EMPLOI SUPER 9 SEGUIN

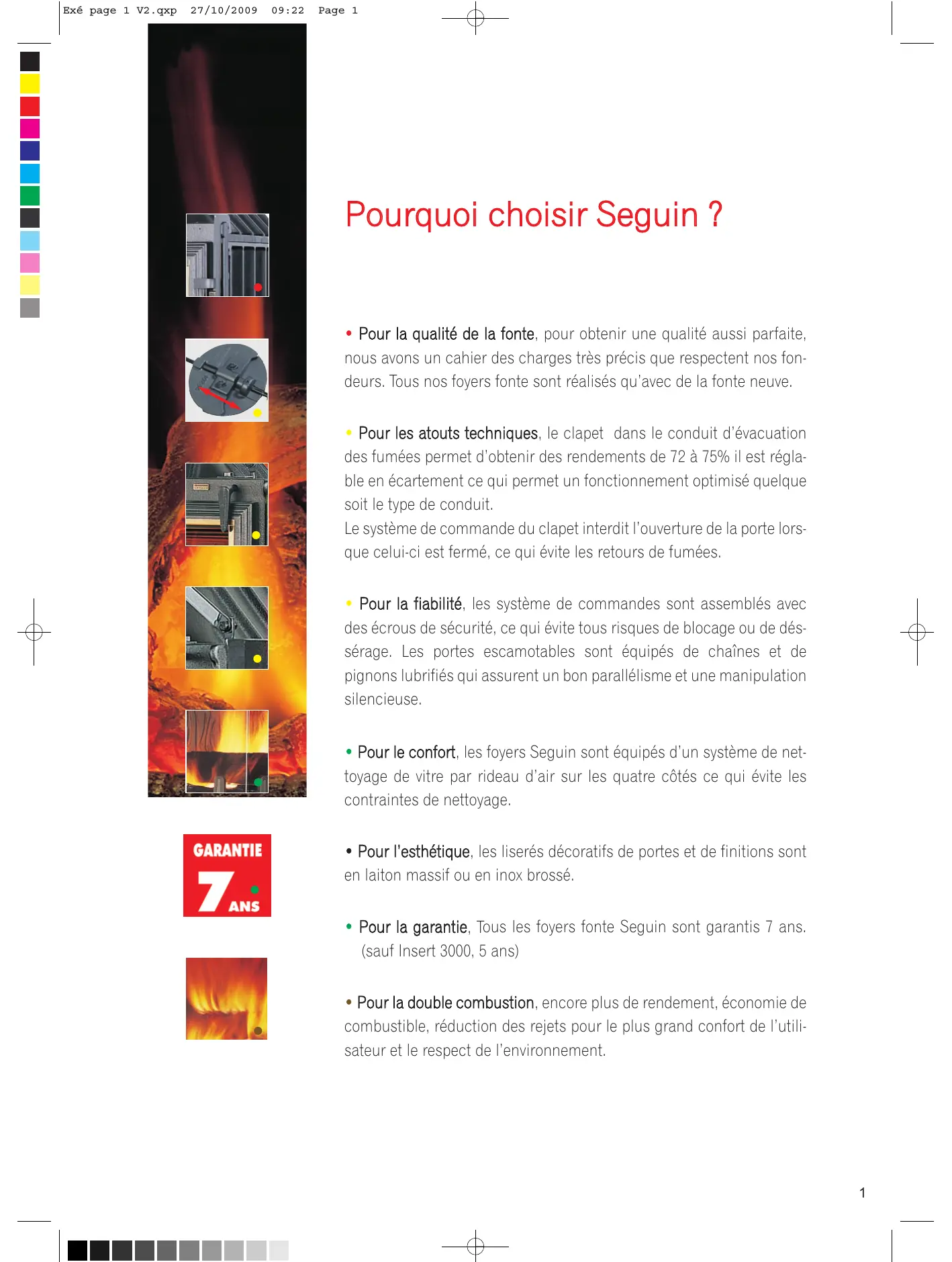

Pourquoi besoin Seguin?

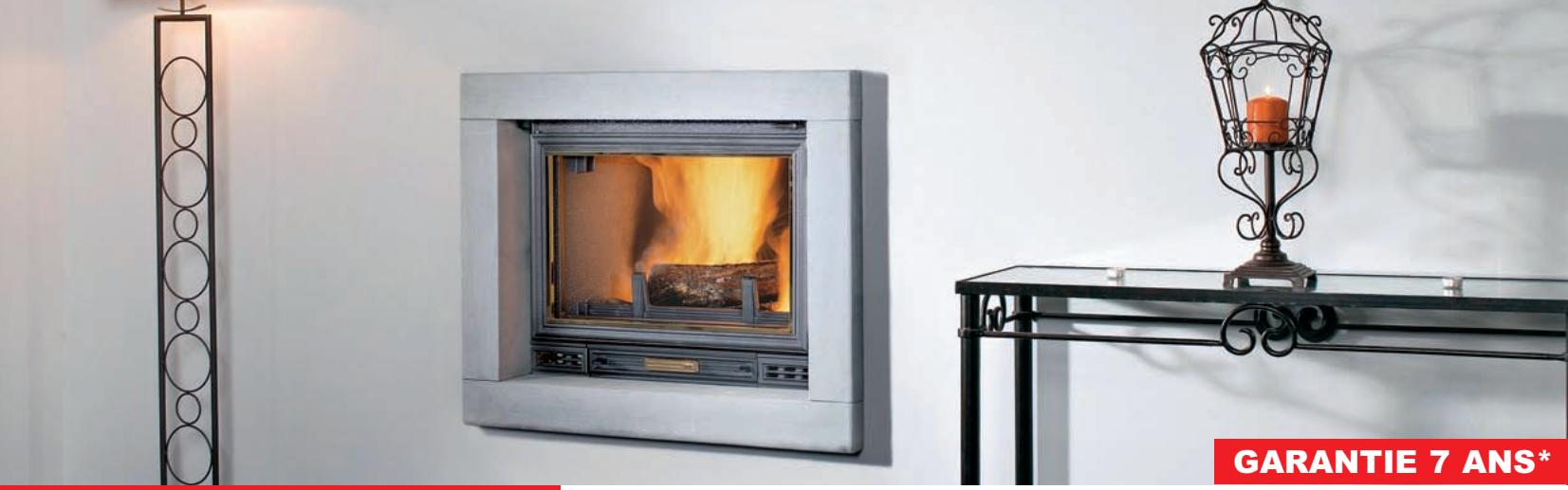

GARANTIE

• Pour la qualité de la fonte, pour obtenir une qualité aussi parfaite, nous avons un cahier des charges très précis que respectent nos fondeurs. Tous nos foyers fonte sont réalisés qu'avac de la fonte neuve.
• Pour les atouts techniques, le clapet dans le conduit d'évacuation des fumées permet d'obtenir des rendements de 72 à 75% il est régla ble en écartement ce qui permet un fonctionnement optimisé quelque soit le type de conduit.

Le système de commande du clapet interdit l'ouverture de la porte lorsque celui-ci est fermé, ce qui évite les retours de fumées.

• Pour la fiabilité, les système de commandes sont assemblés avec des écrous de sécurité, ce qui évite tous risques de blocage ou de déssérage. Les portes escamtables sont équipés de chaînes et de pignons lubriés qui assurent un bon parallélisme et une manipulation silencieuse.
• Pour le comport, les foyers Seguin sont équipés d'un système de nettoyage de vitre par ridesau d'air sur les quatre côtés ce qui évite les contraintes de nettoyage.
• Pour l'esthétique, les lisérés décoratifs de portes et de finitions sont en laiton massif ou en inox brossé.
• Pour la garantie, Tous les foyers fonte Seguin sont garantis 7 ans. (sauf Insert 3000, 5 ans)

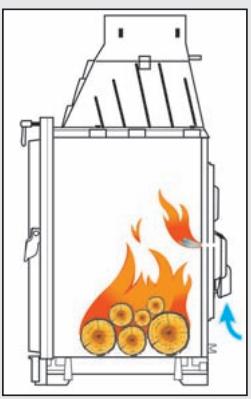

• Pour la double combustion, encore plus de rendement, économique de combustible, réduction des rejets pour le plus grand comport de l'utilisateur et le respect de l'environnement.

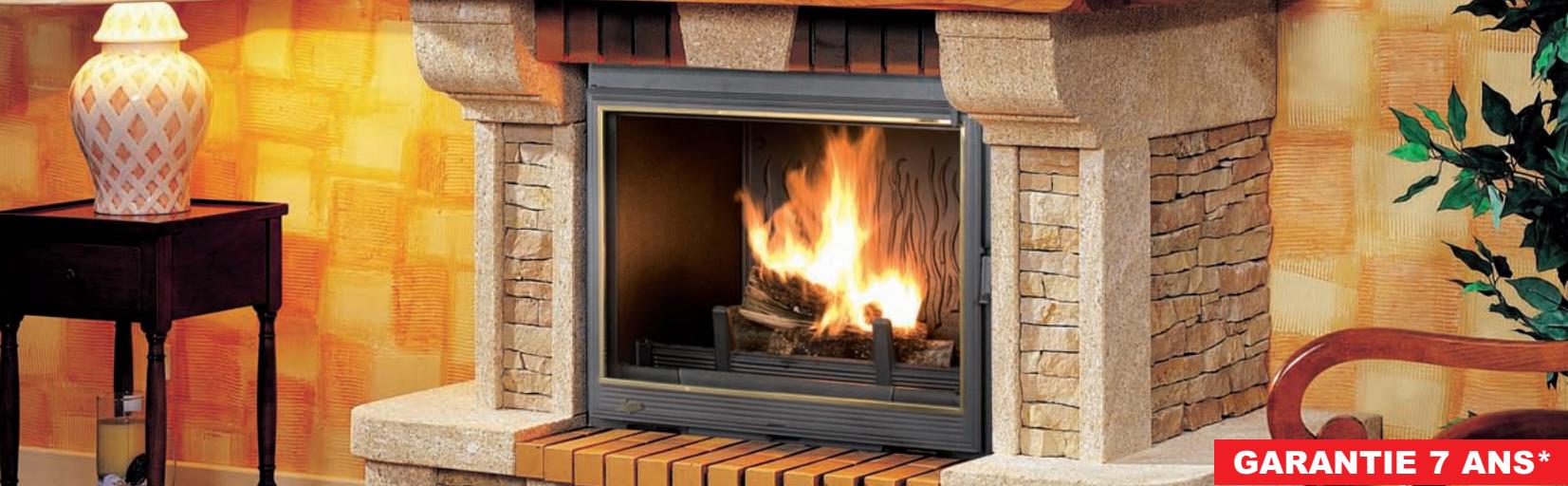

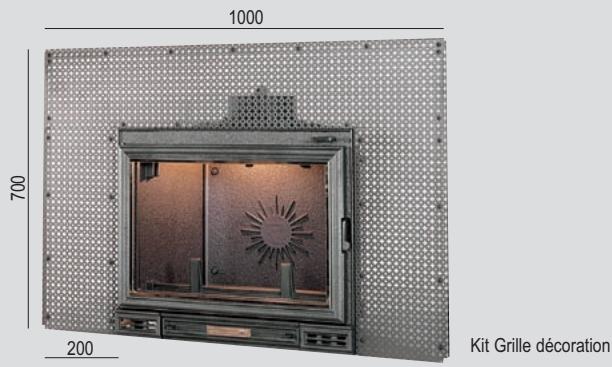

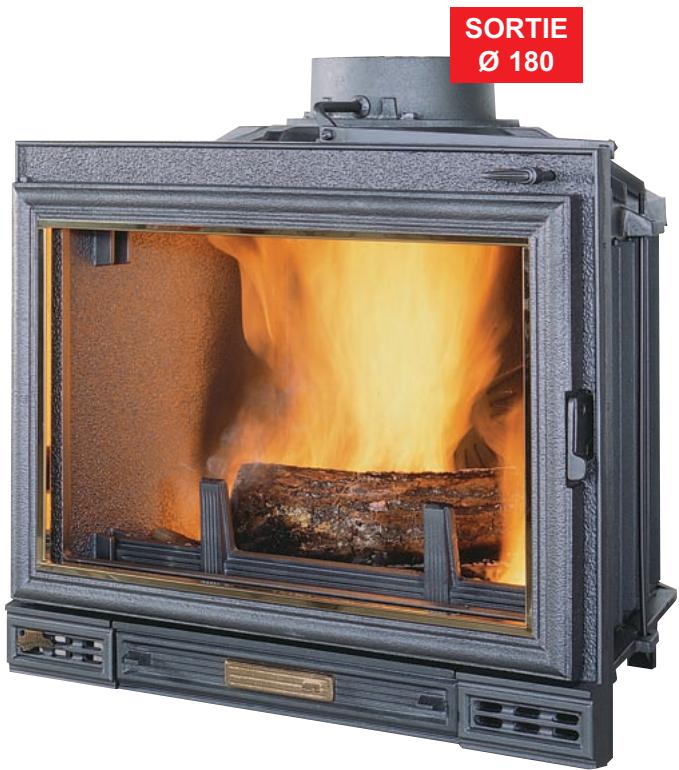

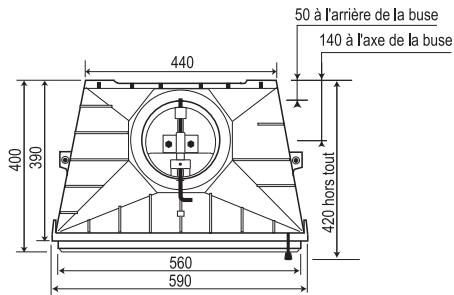

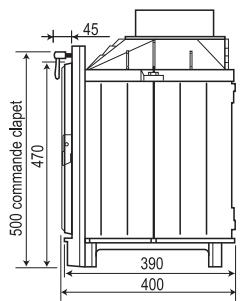

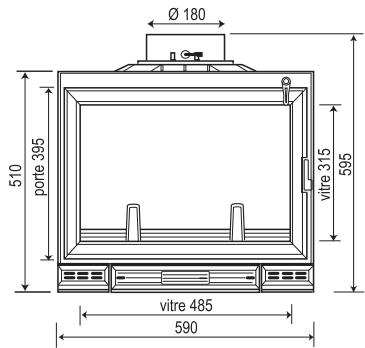

Rubis

Code : F0100 Options : Liséré laiton ou inox brossé sur porte

Façade 59 cm

Büches:45cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

Poids : 105 kg

(suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

• PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé

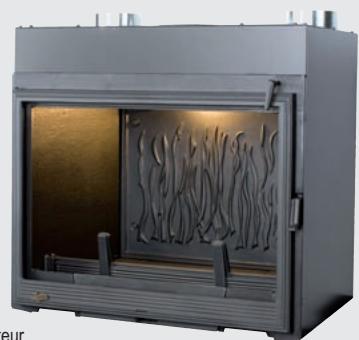

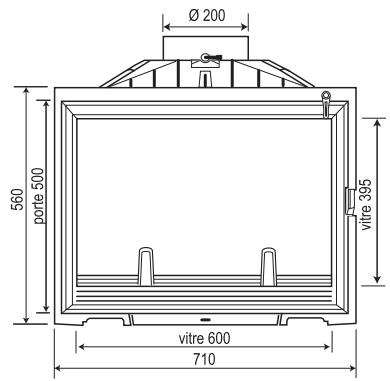

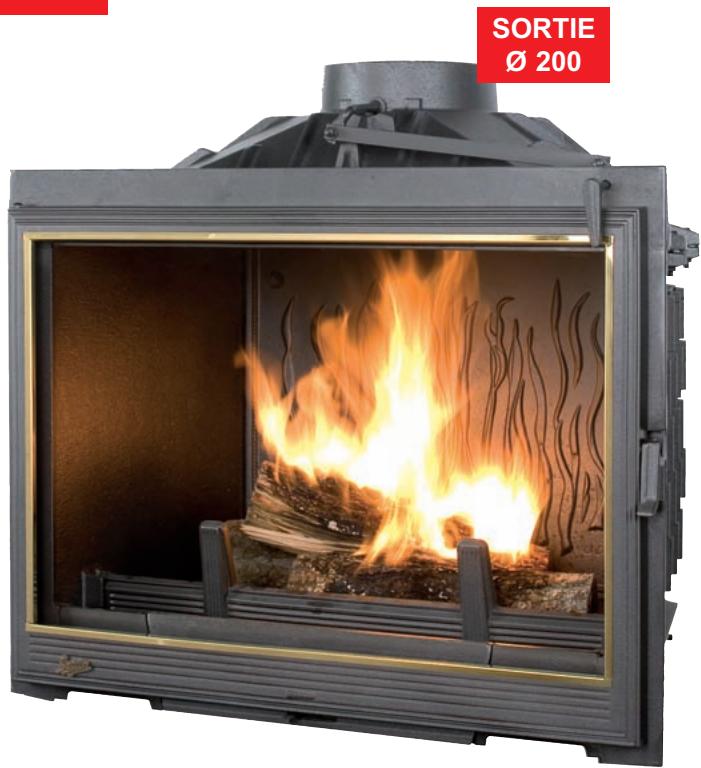

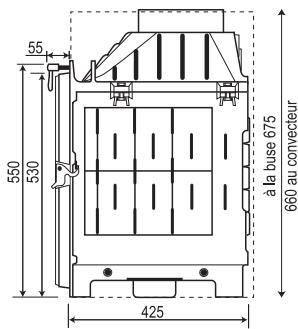

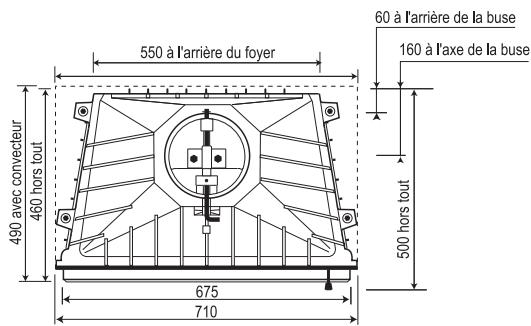

Celsius

Code:F0200

Options :

Convectiveur
Liseré laiton ou inox brossé sur porte

Façade 71 cm

Büches:55cm

Puisance nominale : 12 kW*

Rendement : 73.20%*

Poids:140 kg (version de base)

*suivantnorme EN 13229)

CLAPET DE BUSE:
à obturation réglabre
- PORTE BATTANTE :
la porté est bloquée sur fermeture lorsque le clapet est fermé

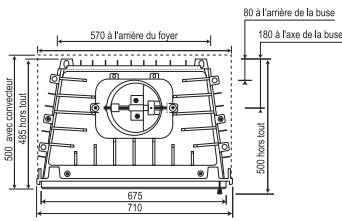

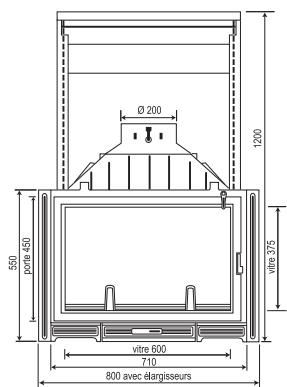

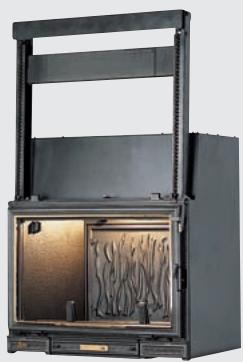

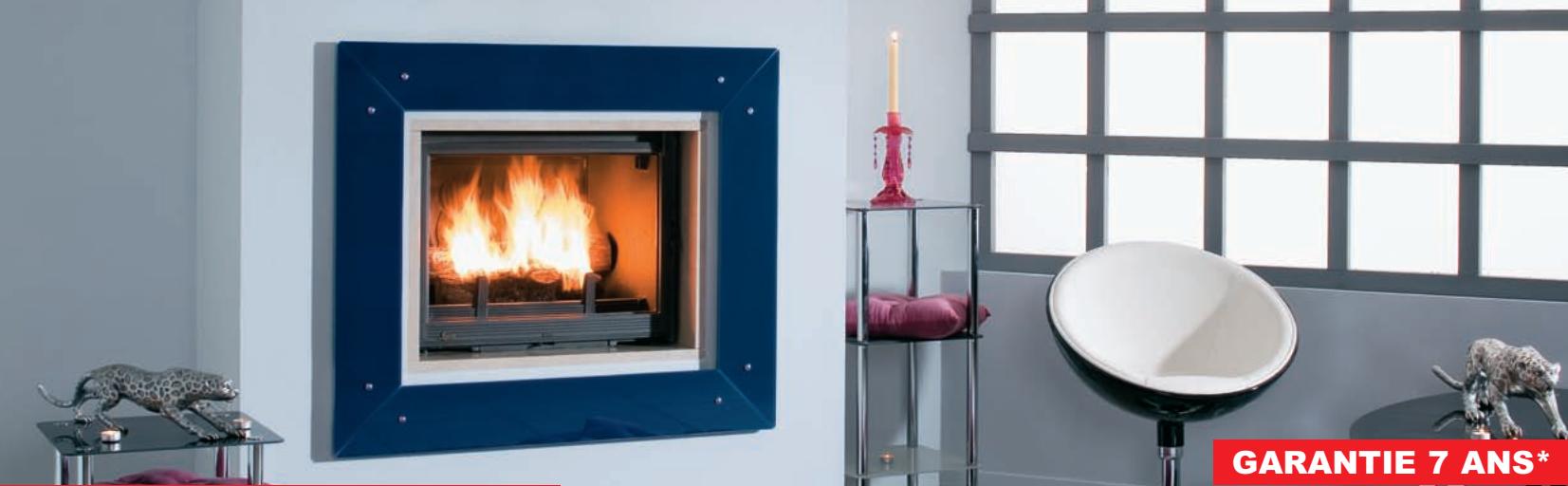

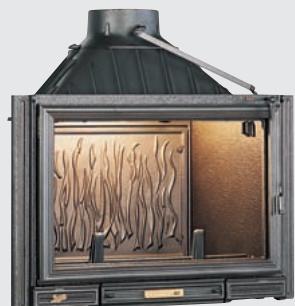

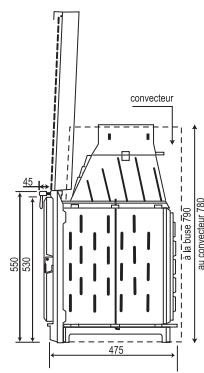

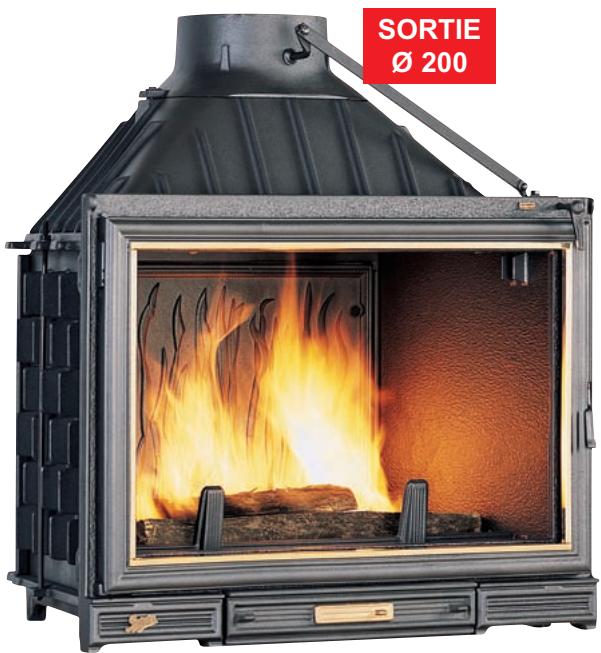

Sunflam

Code:F0300

Options :

• Portescamo-battante

Convecteur

Liseré laiton ou inox brossé sur porte

• Elargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE:
à obturation régliable
- PORTE BATTANTE :
la porté est bloquée sur fermeture lorsque le clapet est fermé
PORTE ESCAMO-BATTANTE
le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Façade 80 cm

Portescamo-battante et convecteur

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puissance nominale : 12 kW*

Rendement : 73,20%*

Double combustion (DAFS): 14kW^*

Rendement (DAFS):77,00%*

Poids:155kg (version de base)

*suivantnorme EN 13229)

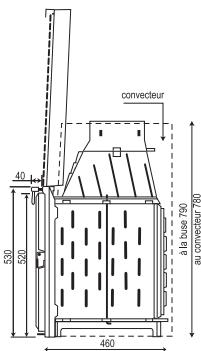

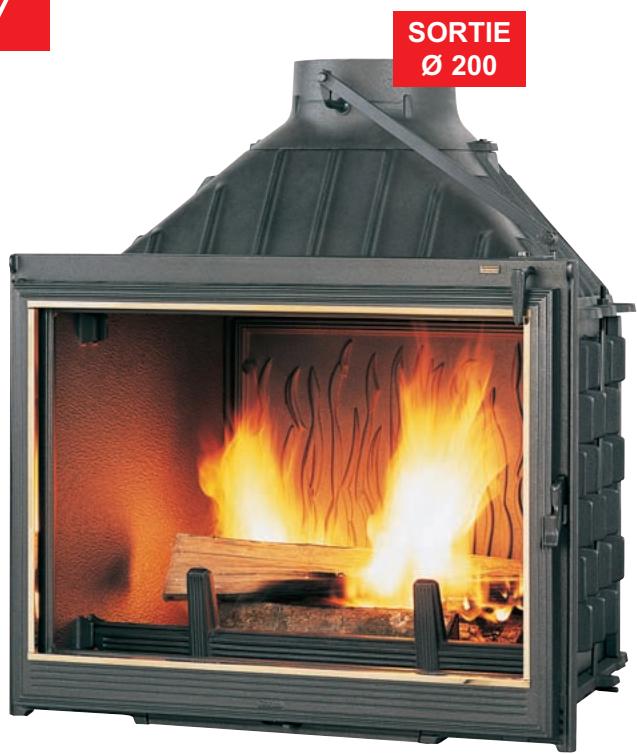

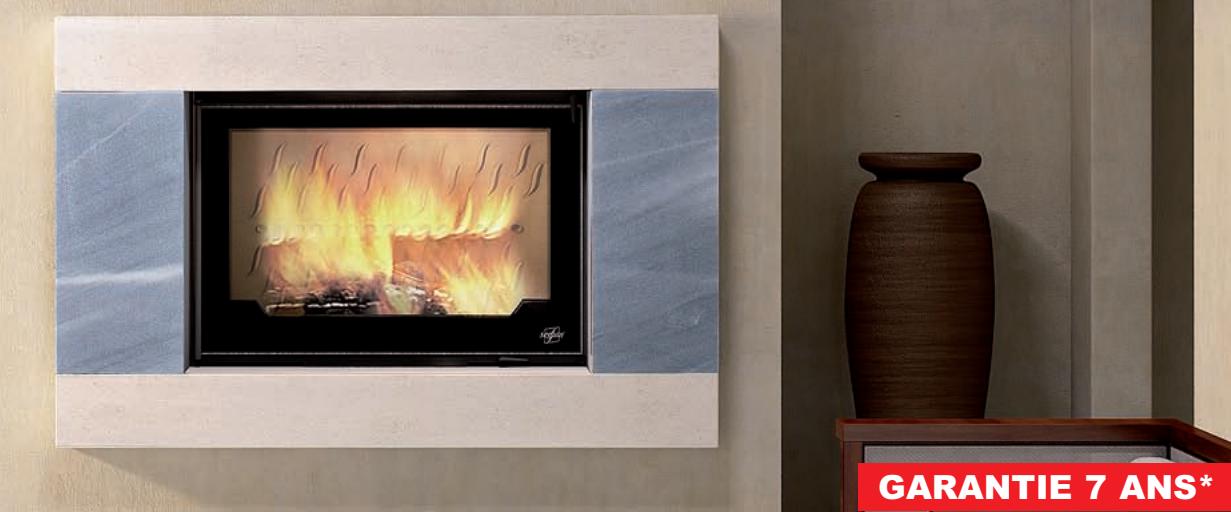

Europa 7

Code:F0400

Options :

• Portescamo-battante

Convectiveur

Liseré laiton ou inox brossé sur porte

Porte fonte laitonnée ou nickelée

• Porte Seguin Deco
• Elargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE:

à obturation réglabre

PORTE BATTANTE

la porté est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 3 faces vitrées
Angle droit ou gauche

Portescamo-battante
3 cotes vitres

Porte Seguin Deco

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puisance nominale : 13 kW*

Rendement : 73,20%*

Double combustion (DAFS) : 15 kW*

Rendement (DAFS) : 76,70%*

Poids : 150 kg (version de base)

(suivant terme EN 13229)

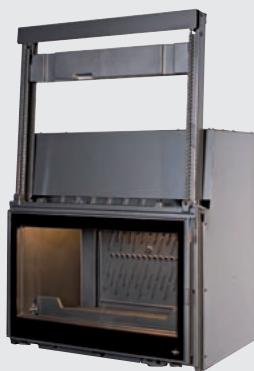

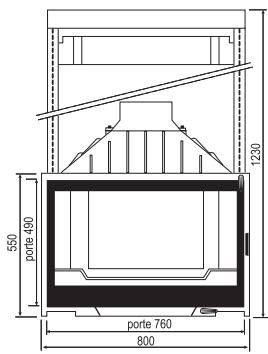

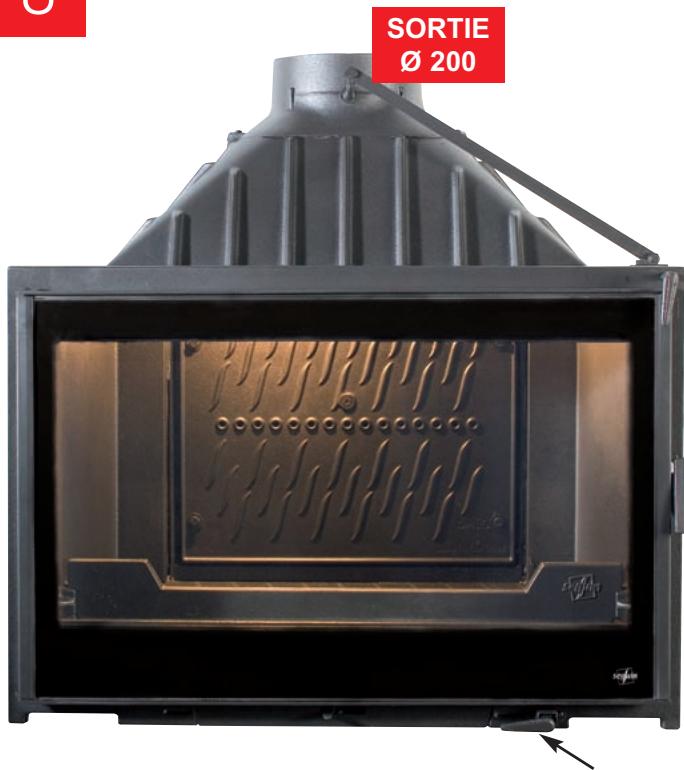

Visio 8

Code:F0000

Options :

• Double combustion

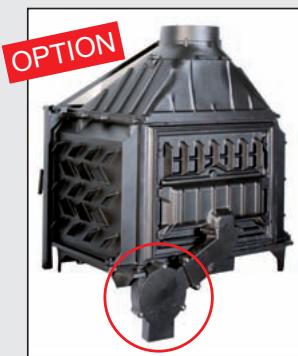

• Regulateur d'arrivée d'air

(uniquement avec

double combustion)

line

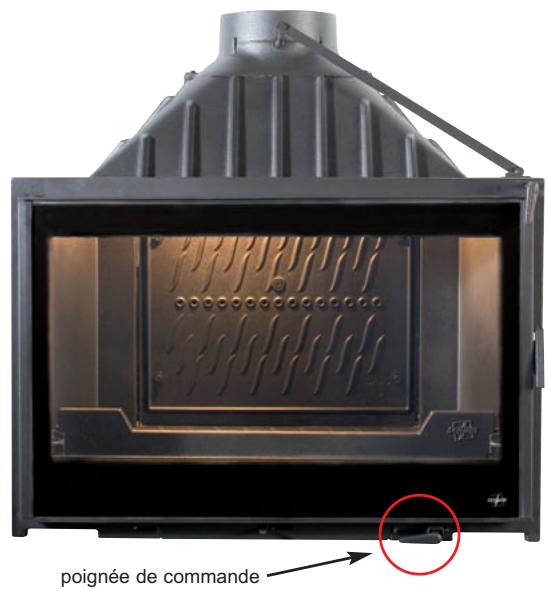

Commande du régulateur d'arrivee d'air

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Portescamo-battante

et convecteur

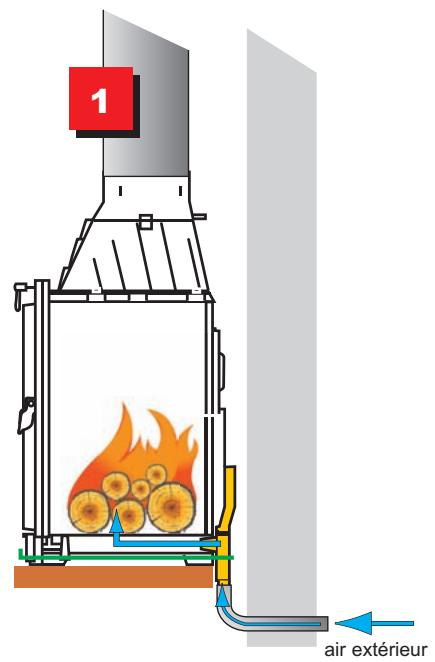

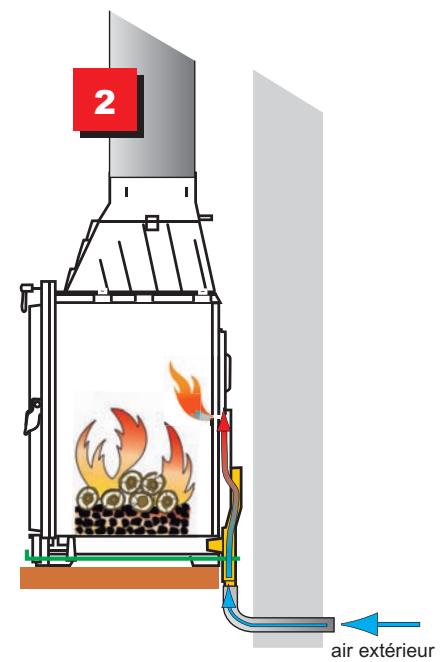

Régulateur d'arrivee d'air pour bilan energetique optimum

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 positions :
1 - Allumage ou reliance combustion
2 - Grande allure
3 - Allure réduite

(voir page 18)

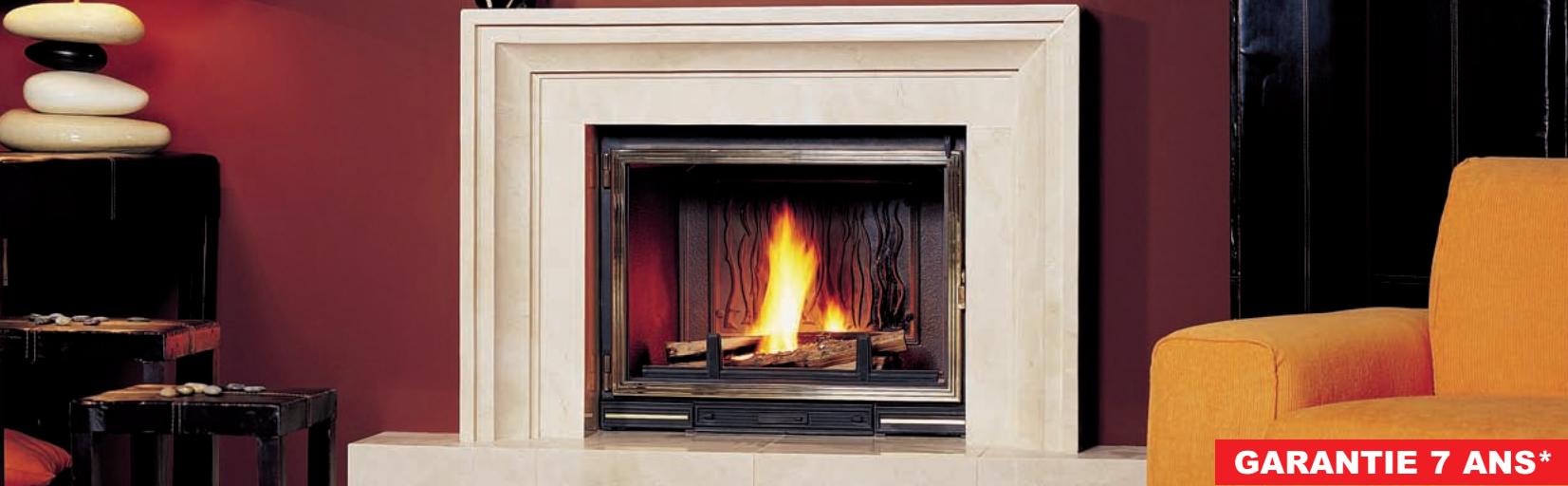

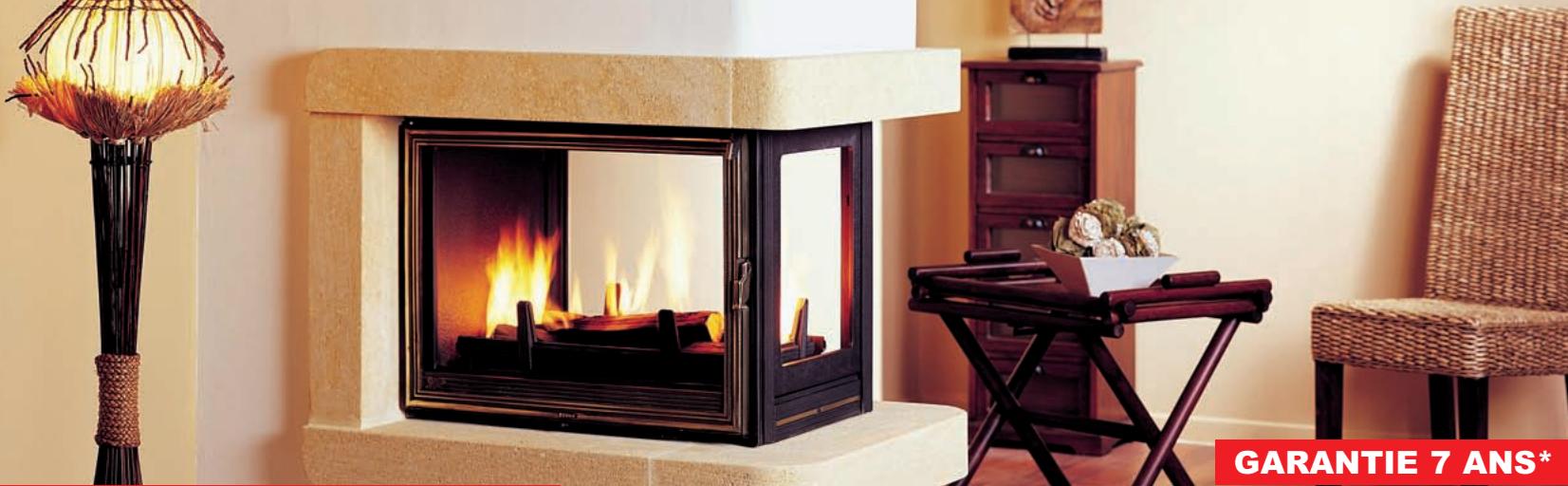

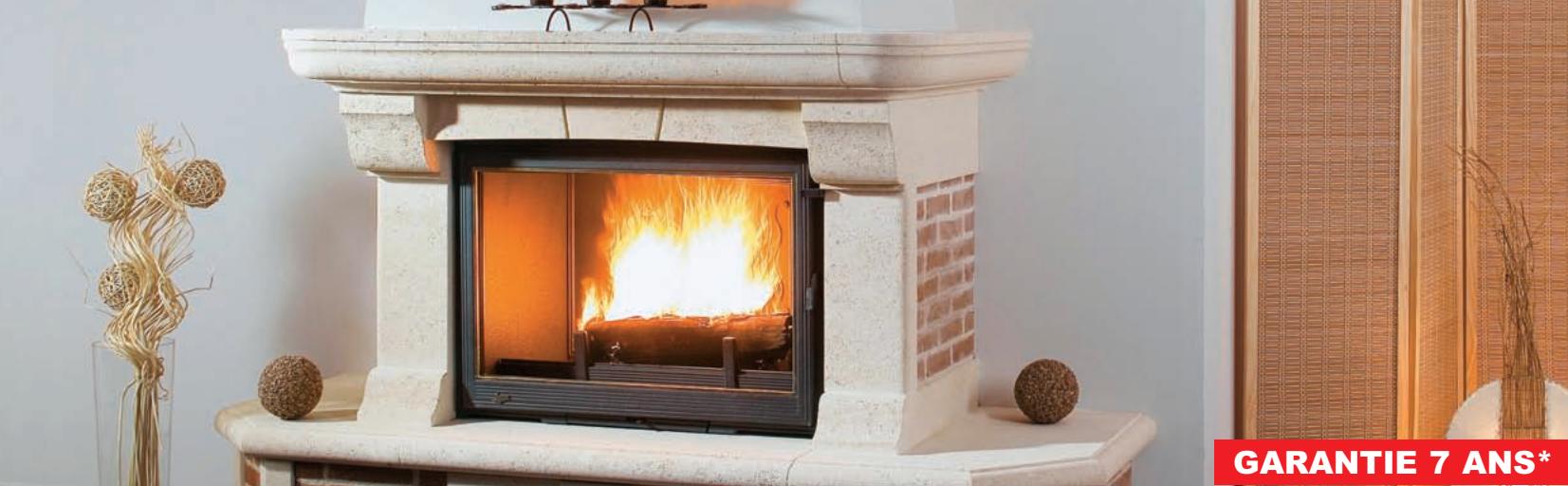

GARANTIE 7 ANS*

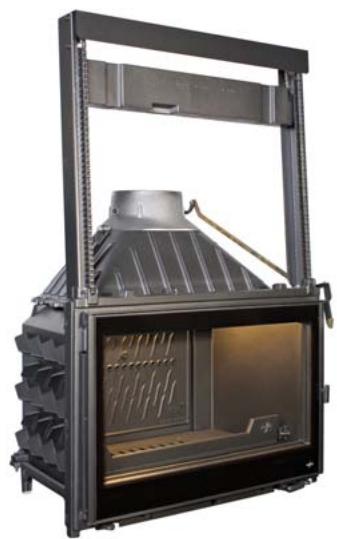

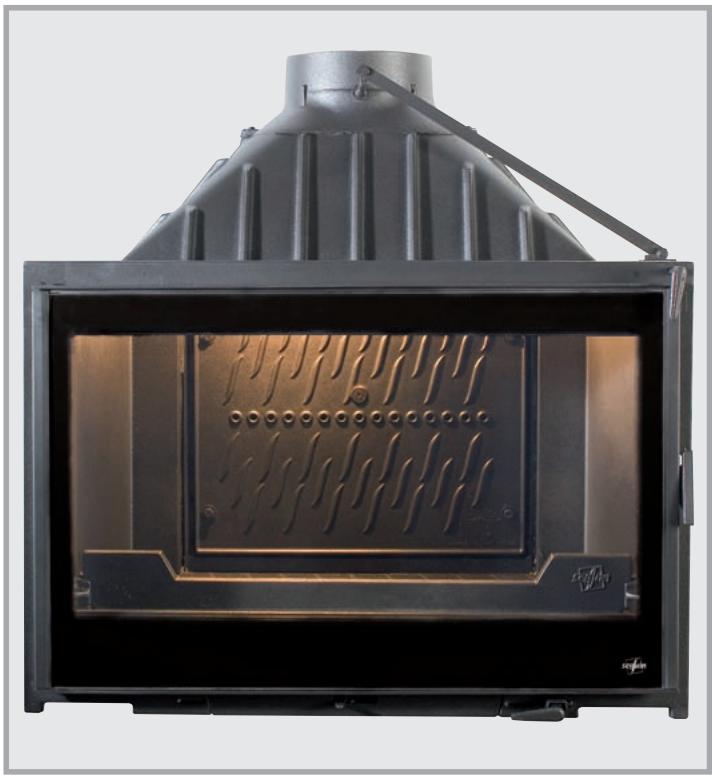

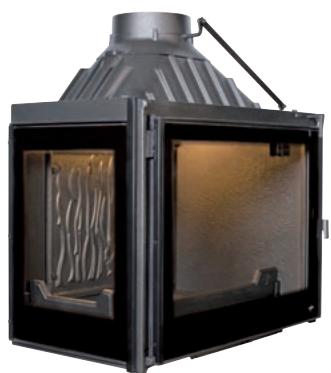

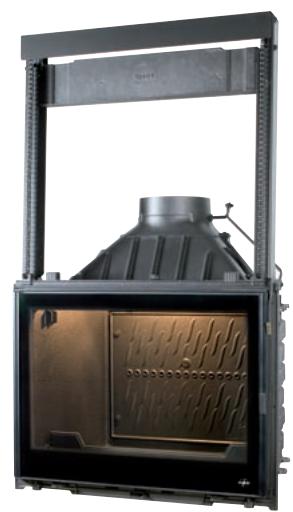

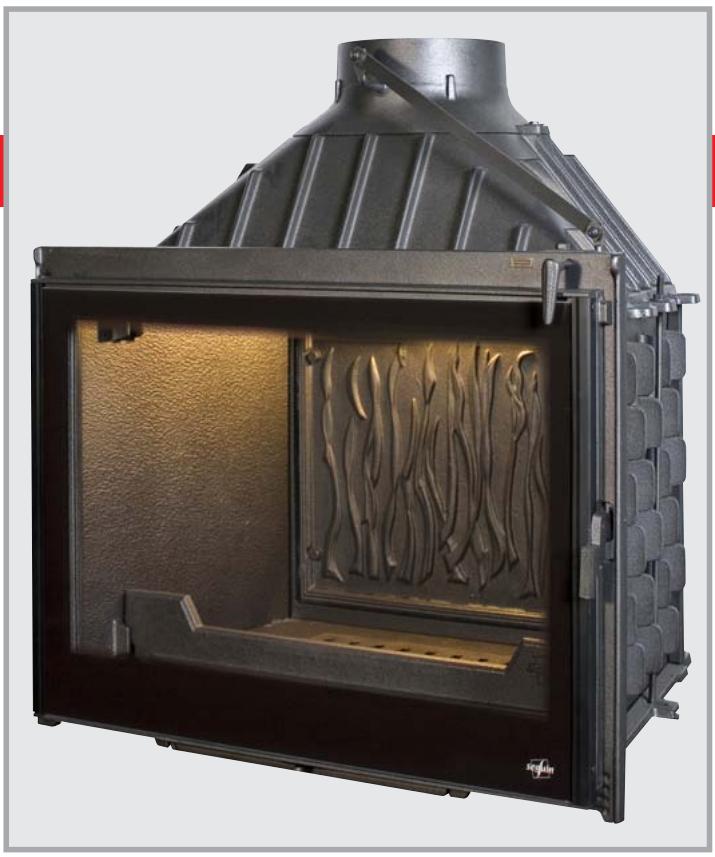

Les foyers «Nouvelle Génération»

Europa 7
Europa 7 Escamo - battant

La finition "BLACK LINE"

est disponible sur les versions :

• Europa 7 (face - angle)
• Multivision 7000 (face - double face)
• Visio 8

Visio 8

Europa 7 angle et 3 faces vitrées

Visio 8 escamo battant

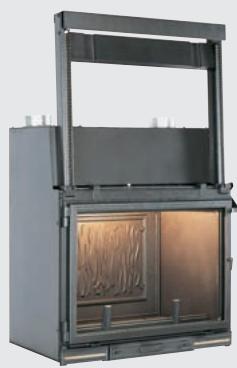

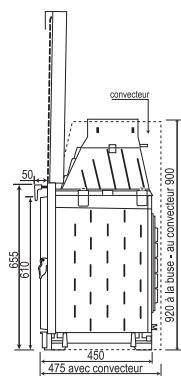

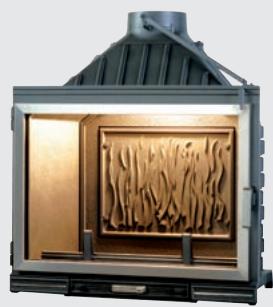

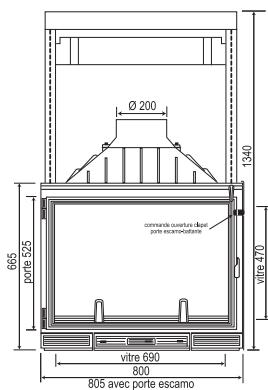

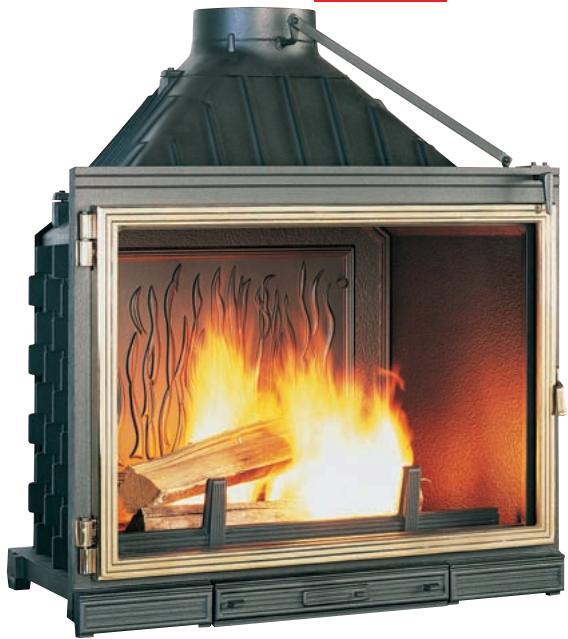

Super 8

Code:F0600

Options :

• Portefonte laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte

• Porte Seguin Deco
• Double combustion

SORTIE

0 200

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Büches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72,90%*

Double combustion (DAFS): 18kW^*

Rendement (DAFS) : 75,90%*

Poids:185kg (version de base)

*suivantnorme EN 13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE

la porté est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte escamo-battante et convecteur

Porte Seguin Deco Inox brossé

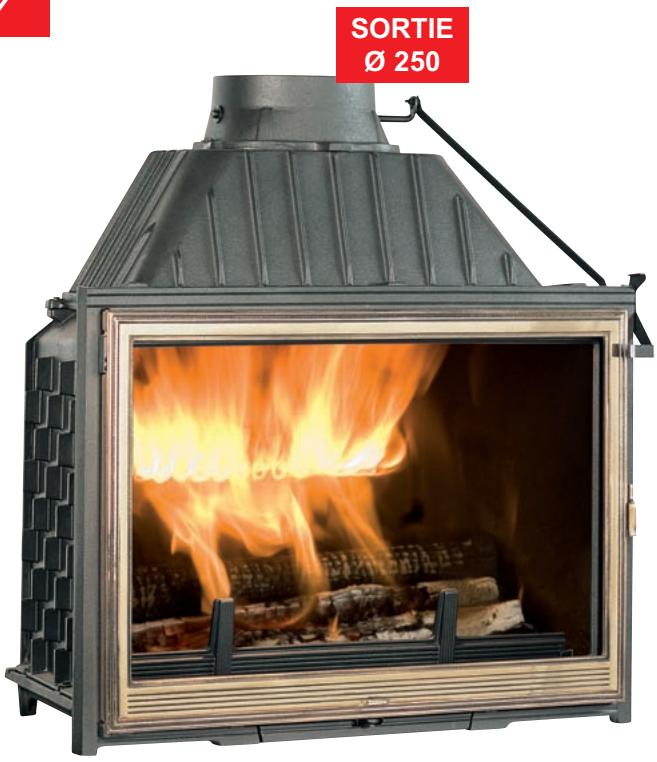

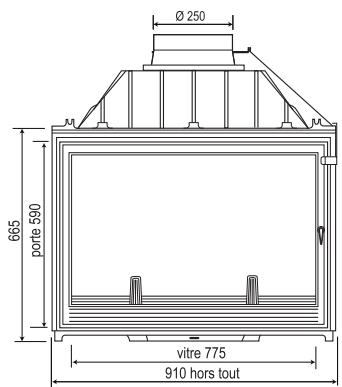

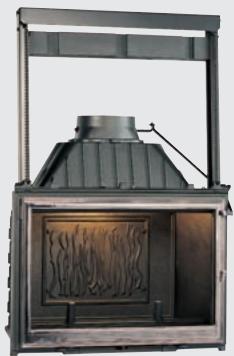

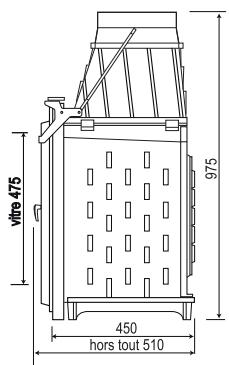

Super 9

Code:F1300

Options :

• Portescamo-battante

• Convecteur

• Portefonte laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte
- Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 91 cm

Büches : 80 cm

Puissance nominale: 18kW^

Rendement : 70.80%*

Double combustion (DAFS): 20 kW*

Rendement (DAFS) : 76,60%*

Poids:230kg (version de base)

*suivantnormeEN13229

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modèle avec convecteur

Portescamo-battante

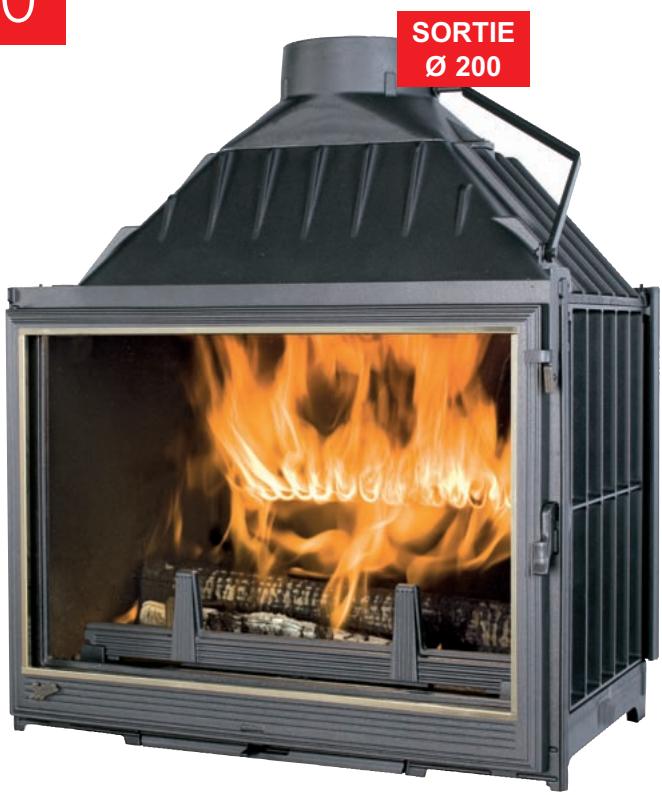

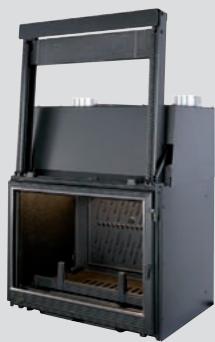

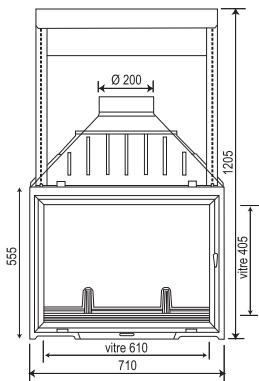

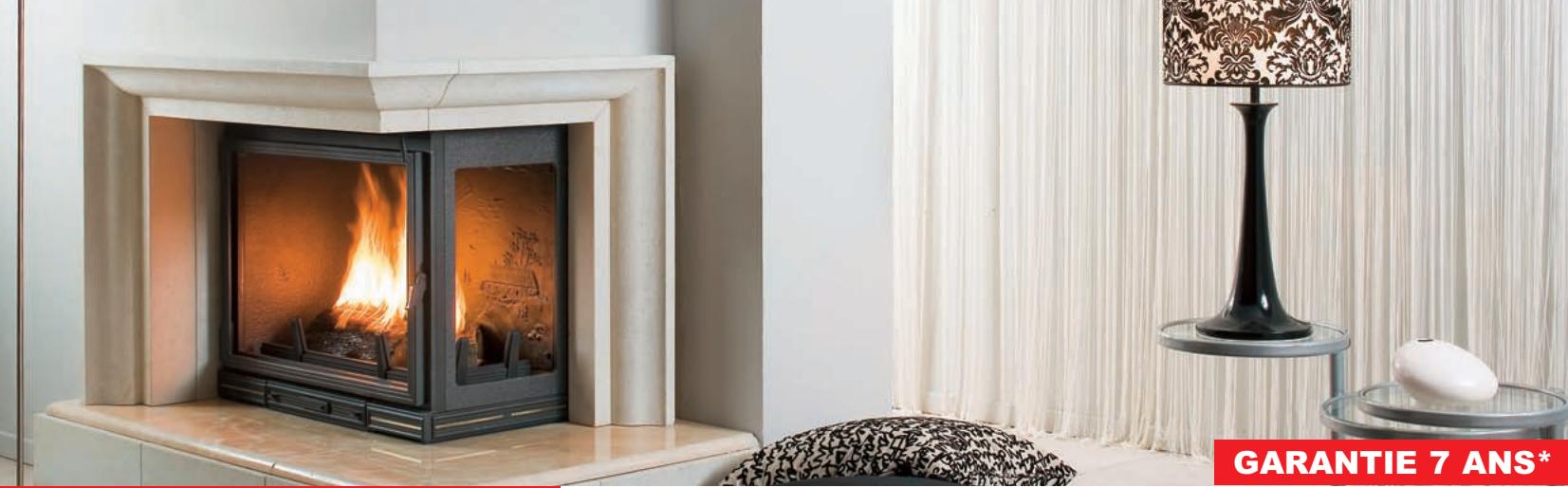

Multivision 7000

Code:F0700

Options :

inox brossé sur porte

• Portefonte laitonnée

ou nickelée

• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches:60cm

Puissance nominale : 15 kW*

Rendement : 74.70%*

Double combustion (DAFS) : 17 kW*

Rendement (DAFS) : 76,20%*

Poids:180kg (version de base)

(suivantnormeEN13229)

Ces valeurs s'appliquent au modele de face.

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées
Angle droit ou gauche

3 côtes vitrés

Portescamo-battante et convecteur

Double face

4 faces

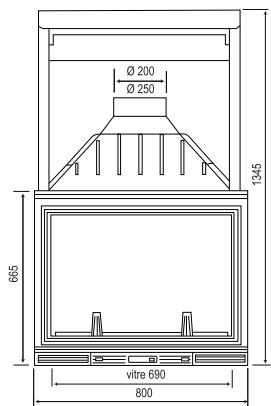

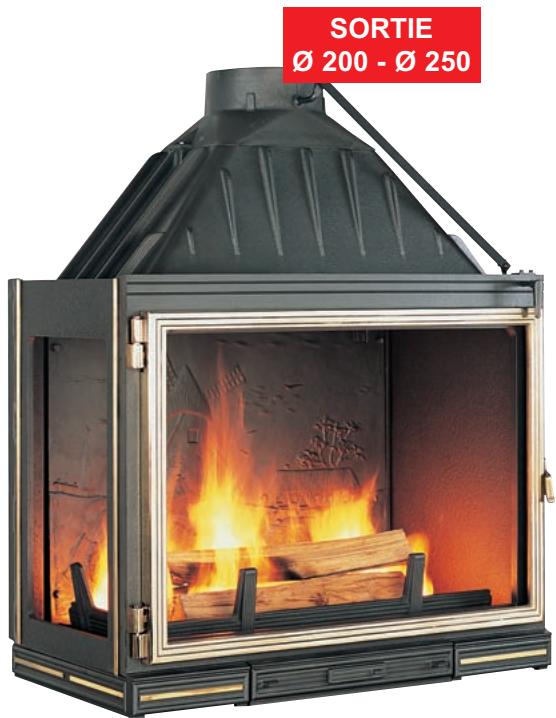

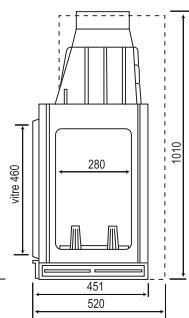

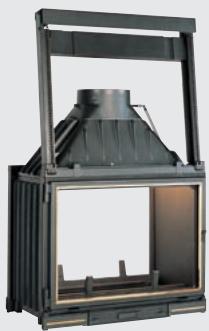

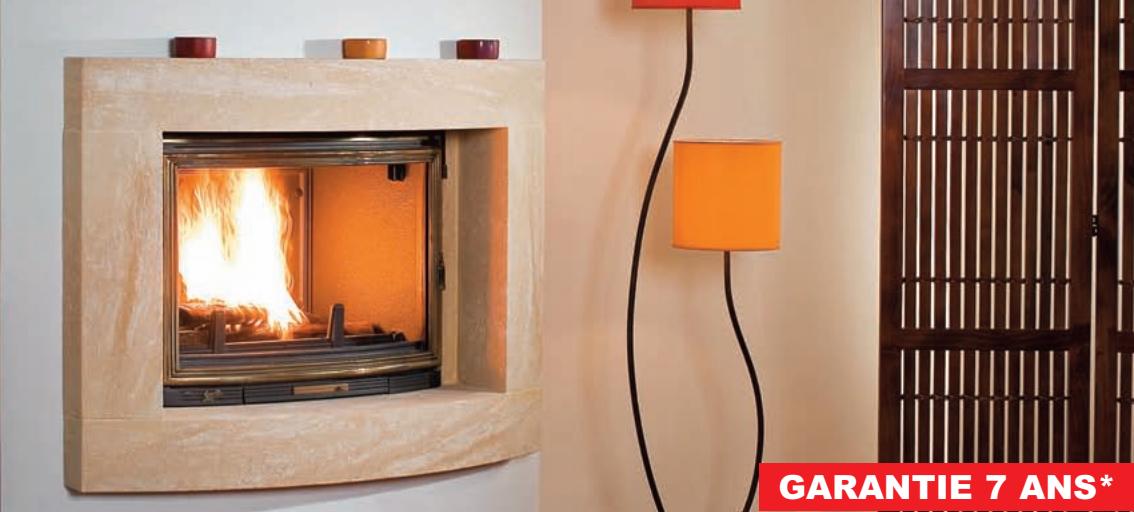

Multivision 8000

Code:F0800

Options :

• Porte escamo-battante
  Convectiveur
• Portefonte laitonnée ou nickelée
  Liseré laiton ou inox brossé sur porte

CLAPET DE BUSE :
à obturation réglabre
- PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé
PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Façade 80 cm

Büches:70cm

Puisance nominale : 16 kW*

Rendement : 72.90%*

Poids:230kg (version de base)

(suivantnormeEN13229)
Ces valeurs s'appliquent au modele de face

Face

3 faces

4 faces

Convecteur

Double face - Escamo-battant

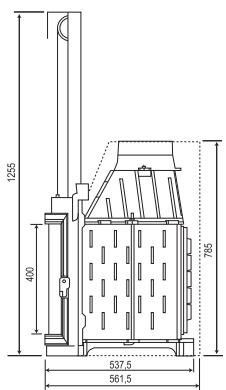

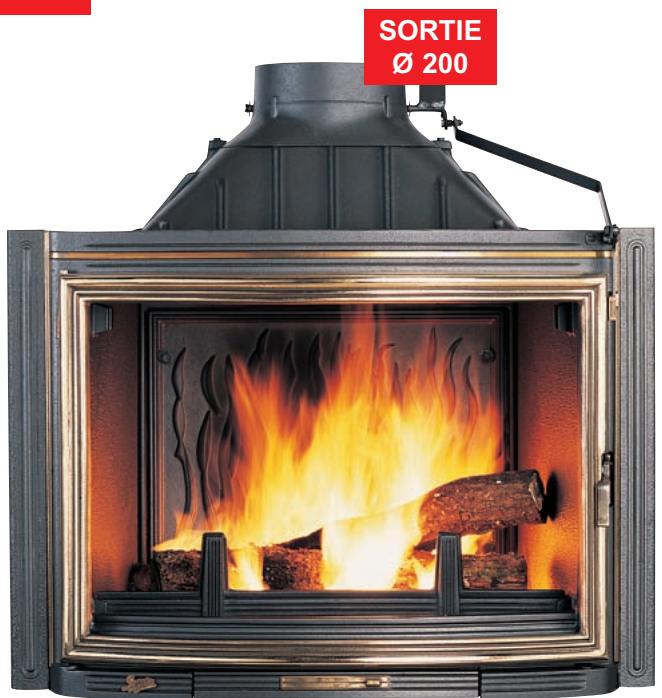

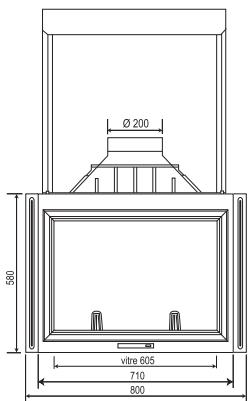

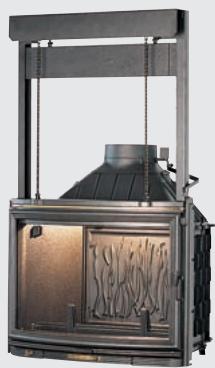

Pano 7

Code:F1500

Options :

• Portescamo-battante

Convecteur

• Portefonte laitonnée

ou nickelée

• Elargisseurs pour

façade 80 cm

Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DAFS) : 16 kW*

Rendement (DAFS) : 76,50%*

Poids:150kg (version de base)

*suivantnormeEN13229

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Avec convecteur

Portescamo-battante

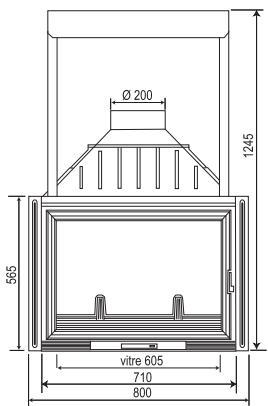

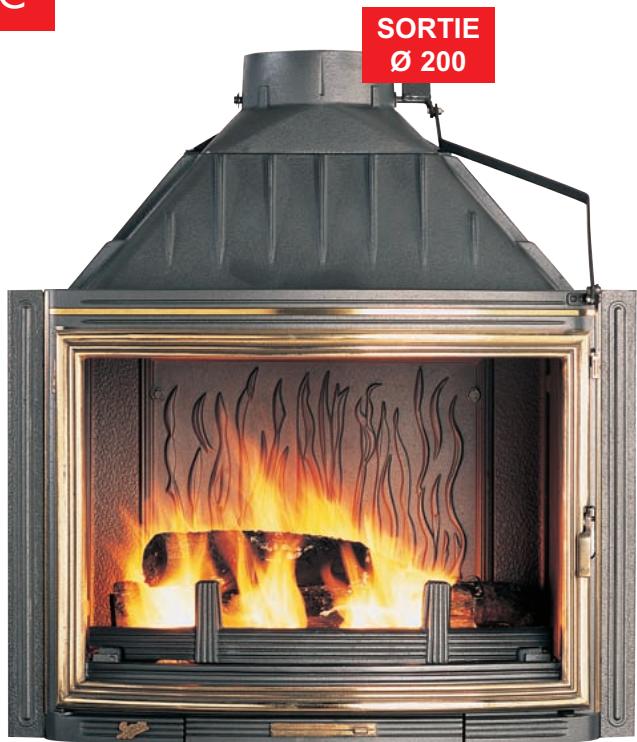

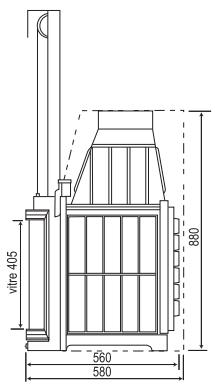

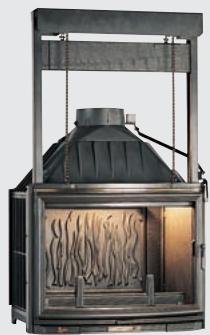

Panoramic

Code:F0900

Options :

• Portescamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Porto fonte laitonnée ou nickelée

• Elargisseurs pour façade 80 cm

• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : 60 cm

Puissance nominale : 15 kW*

Rendement : 74,70%*

Double combustion (DASF) : 17 kW*

Rendement (DASF) : 75,90%*

Poids:200kg (version de base)

(suivantnormeEN13229)

Ces valeurs s'appliquent au modele de face

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

Double face

Portescamo-battante

3 cotes vitres

4 faces

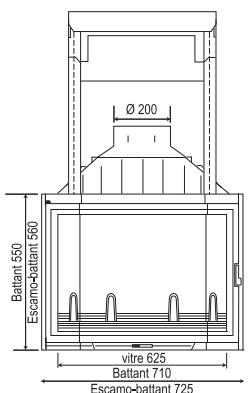

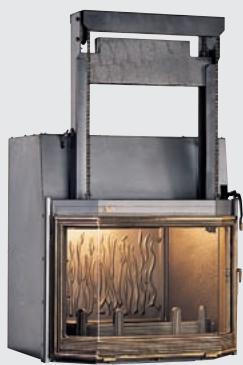

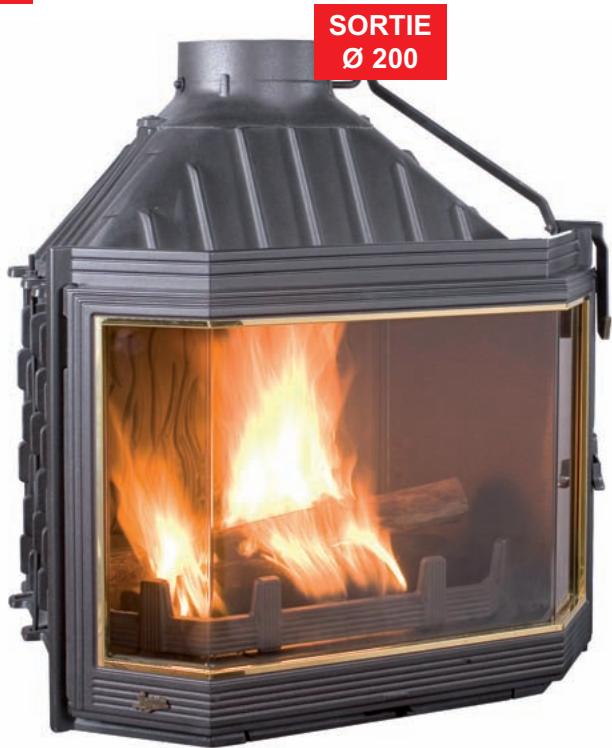

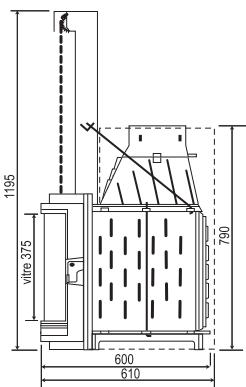

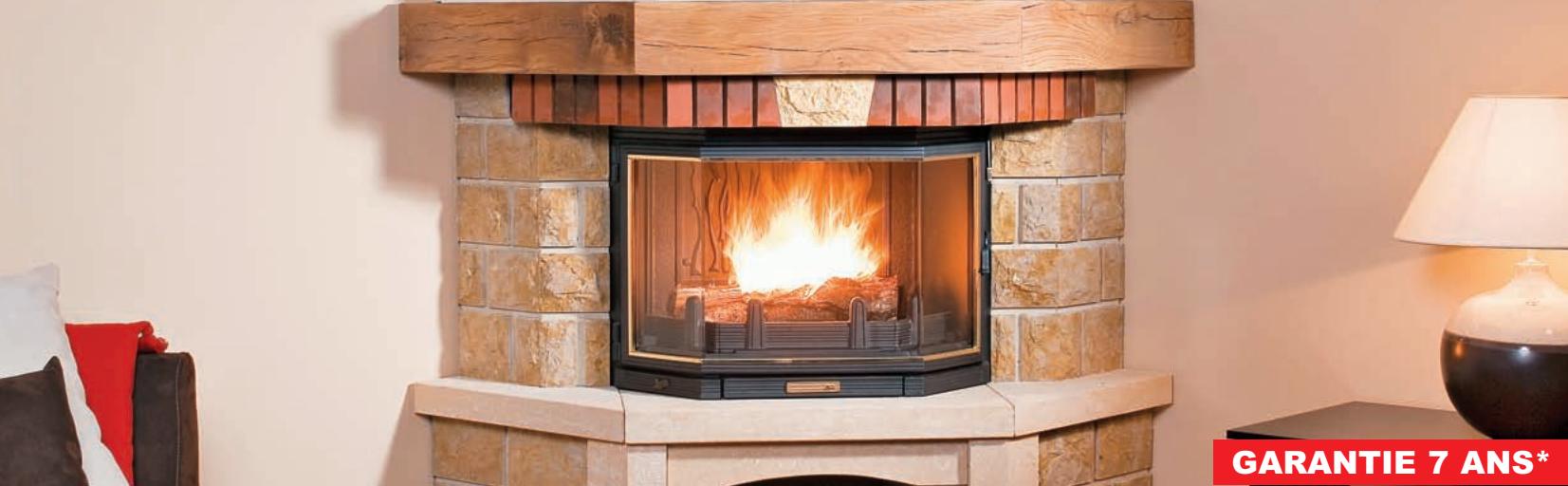

Hexa 7

Code:F1000

Options :

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Buches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DASF): 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 170 kg (version de base)

*suivantnormeEN13229

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Portescamo-battante et convecteur

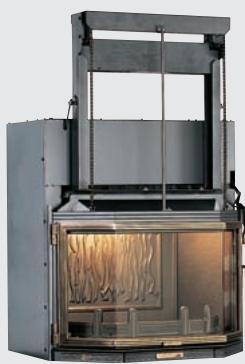

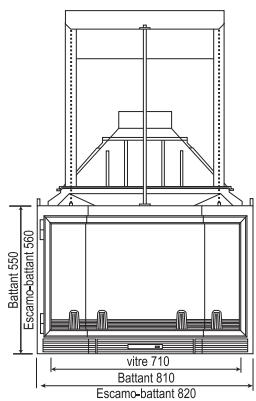

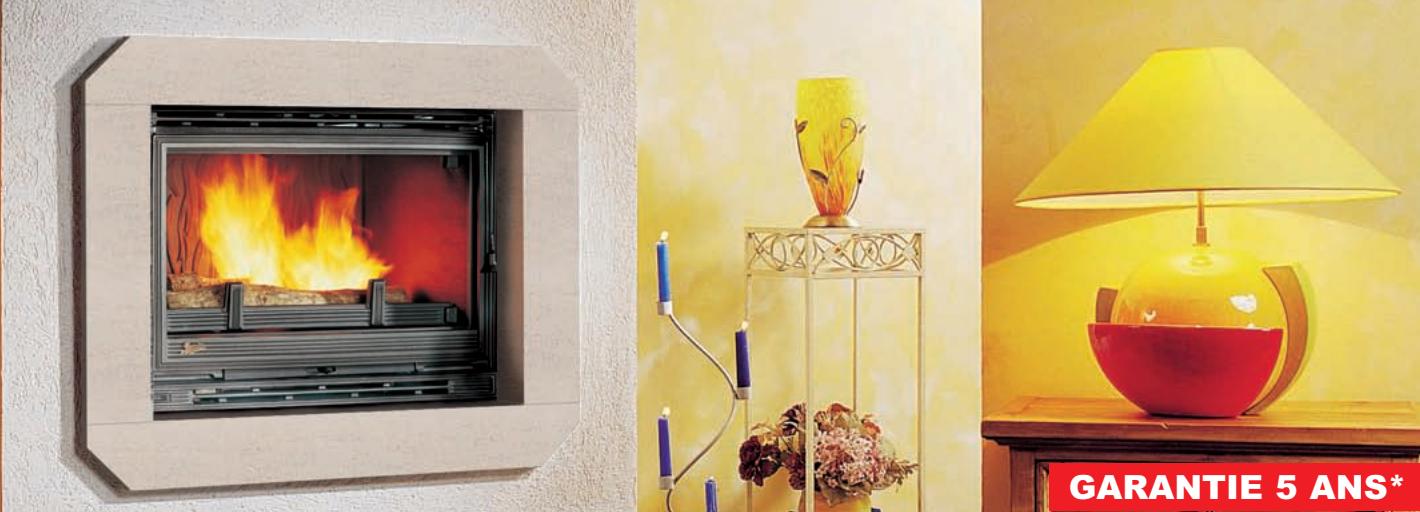

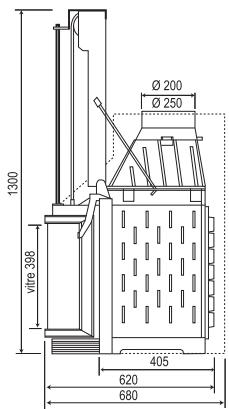

Hexa 8

Code:F1100

Options :

• Portescamo-battante
  Convecteur
• Porte fonte laitonnée ou nickelée
  Liseré laiton ou inox brossé sur porte
• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puisance nominale : 16 kW*

Rendement : 72.90%*

Double combustion (DAFS): 18 kW*

Rendement (DAFS) : 75,90%*

Poids:215kg (version de base)

(suivantnormeEN13229)

• CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Portescamobattante et convecteur

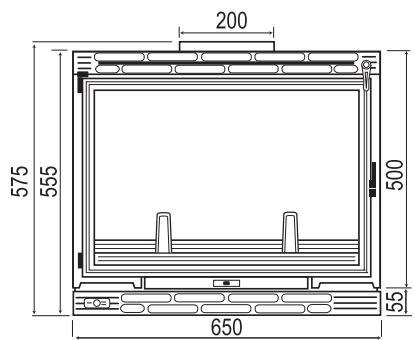

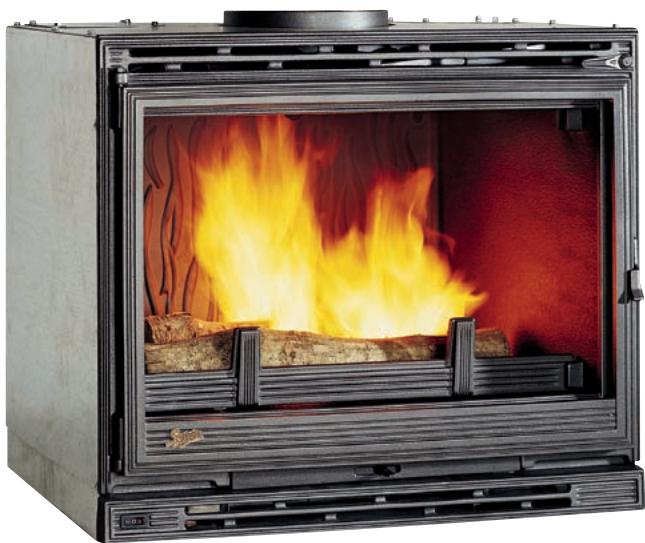

Insert 3000

SORTIE 200

Code:F0510

Options :

Convecteur acier

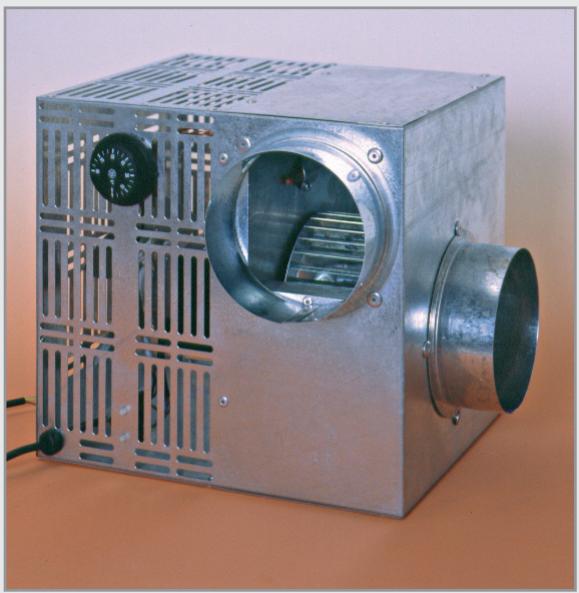

Kit ventilation

Liseré laiton ou inox brossé sur porte

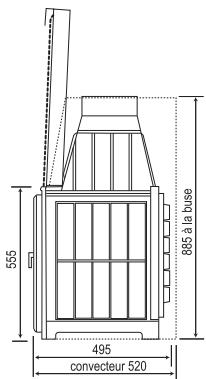

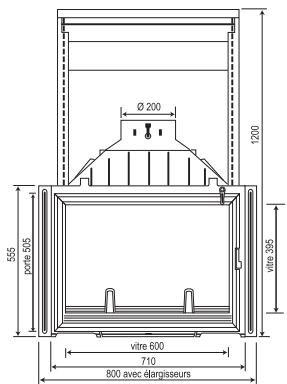

Foyer fonte nu

Foyer fonte avec convecteur acier et kit de ventilation

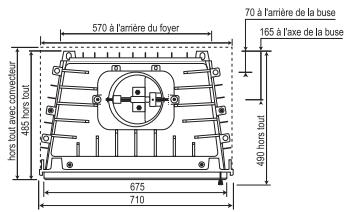

Façade 65 cm

Büches : jusqu'à 50 cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

(suivantnormeEN13229)

Code F0510:

CLAPET DE BUSE:
à obturation réglabre
- PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé

Foyer fonte nu - sans convecteur - sans turbines

• Codes F 0510 + CV 51:

Foyer fonte avec convecteur acier (sans turbines)

• Codes F 0510 + CV 51 + KV 51:

Foyer fonte avec convecteur acier et kit de ventilation

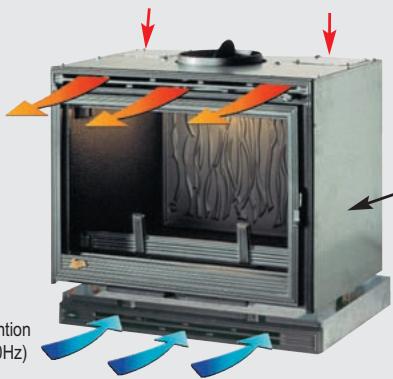

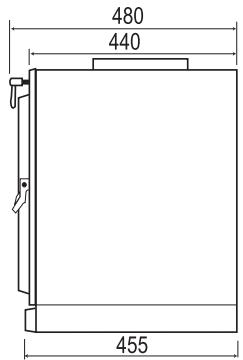

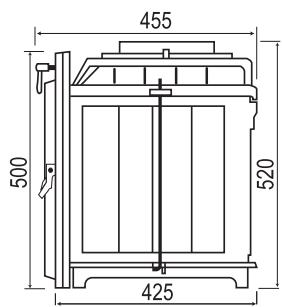

FOYER AVEC CONVECTEUR + KIT DE VENTILATION

Commutateur 3 positions

• Arrêt
  1ere vitesse: 60~m^3 /h
• 2 éme vitesse : 126 m³/h

Grille amovable pour intervention sur le ventilateur (220V - 50Hz)

2 sorties 0 125

obstruées par 2 tampons

(manchettes de

raccordement à

commander à part)

Convectiveur

Pour des raisons de sécurité, il est obligatoire

d'isoler le dessous de la poutre si celle-ci est

en matériel combustible.

Ne pas arrêter la ventilation pendant

le fonctionnement du foyer

Poids:

• version de base : 105 kg
• ave convecteur : 111 kg
• version complete : 130 kg

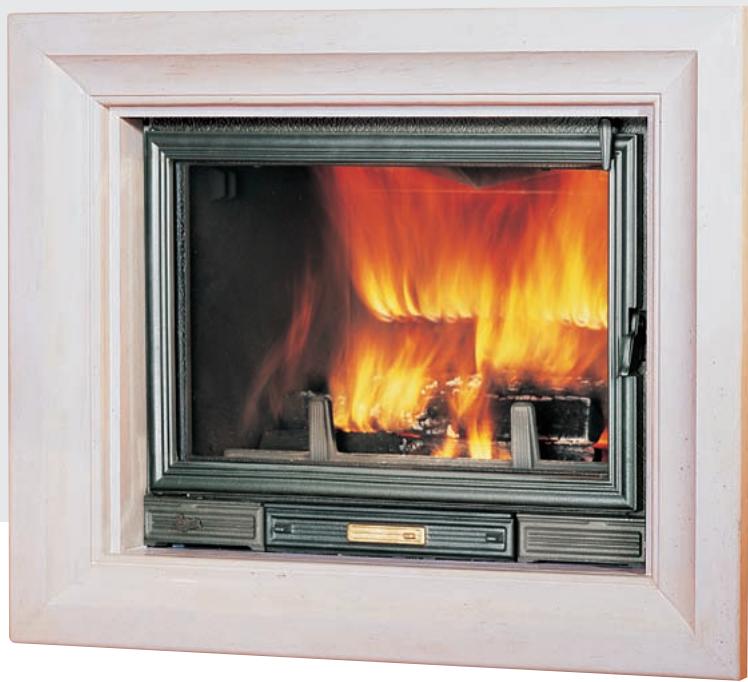

LA DOUBLE COMBUSTION.

(système exclusif et brevêté)

BONUS PUISSANCE: + 2 kW RENDEMENT : 75/77%* (suivant modèle de foyer)

• Meilleures performances
• Plus de rendement
• Respect de l'environnement
  Vitre plus claire

FOYERSCOMPATIBLES：

SUNFLAM 70 - EUROPA 7 - SUPER 8 - MULTIVISION 70 -

PANO 7 - PANORAMIC - HEXA 7 - HEXA 8

LA COMBUSTION CLASSIQUE Schématiquement, la combustion s'effectue en plusieurs étapes :

• Phase primaire : qui correspond à l'inflammation du combustible, résultat un premier dégagement de chaleur + des fumées + divers gaz.
• Phase secondaire : un apport d'oxygène dans la chamble de combustion provoque l'inflammation de ces gaz qui dégagent un supplément d'énergie.

Ce principe est effectif sur l'ensemble des foyer's fonte SEGUIN.

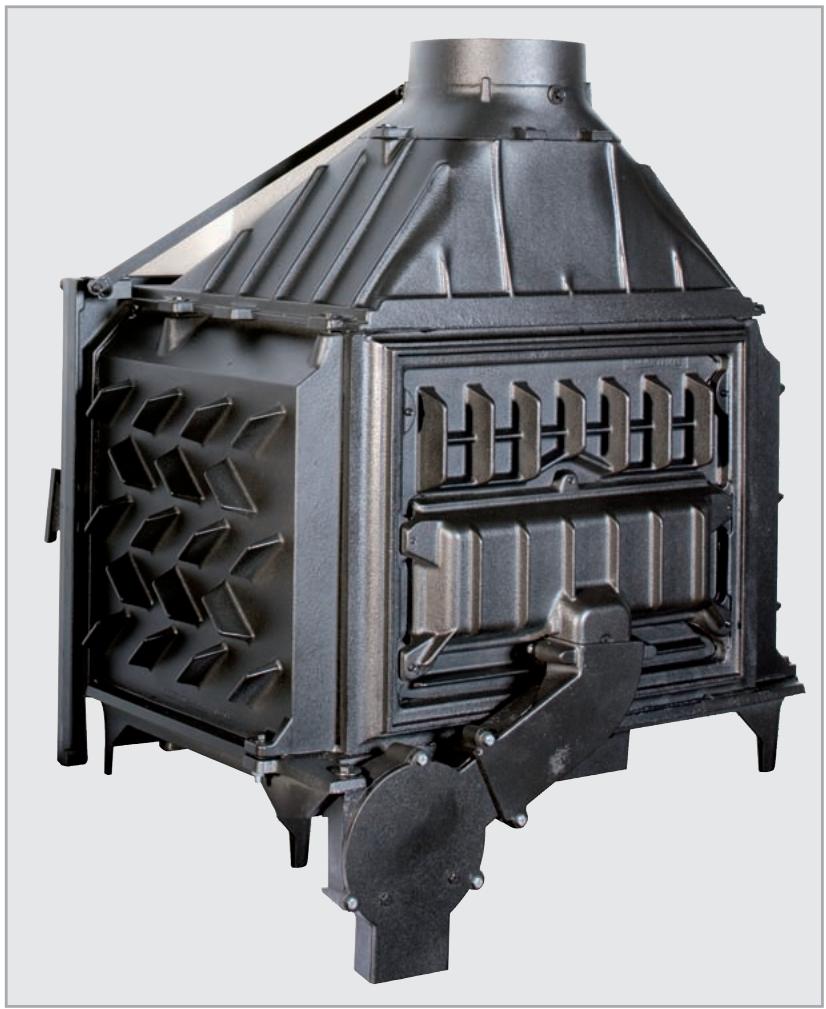

LA COMBUSTION SECONDDAIRE

NOUVELLE GENERATION D'APPAREILS ENCORE PLUS PERFORMANTS

Le système breveté DAFS apporte une réponse encore plus efficace car l'apport en oxygène s'effectue à partir de jets d'air préchauffés idéalement positionnés à l'arrête de la chambre de combustion.

Le niveau de performances évolue encore pour approcher l'excellence : encore plus de rendement, économie de combustible et réduction des rejets pour le respect de l'environnement.

VITRE ENCORE PLUS CLAIRE Le comport visuel est encore supérieur :

• La combustion est de toute valeur qualite (moins de residus et de fumées).
• Grace au flux d'air la flamme est attirée vers l'arrière du foyer.

Utilisation recommende

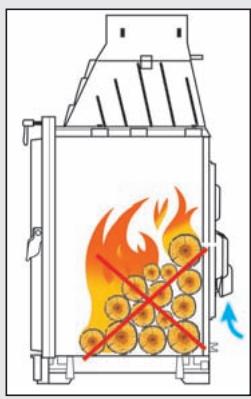

Utilisation non recommende

TRES IMPORTANT
Dans le cas d'une installation avec
un extracteur d'air chaud
(Multichauf)

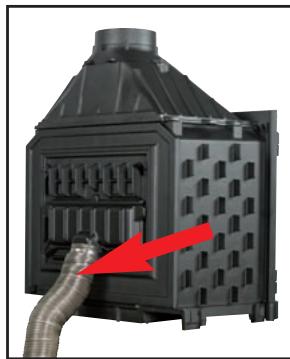

UN RACCORDEMENT EXTERIEUR
EST ABSOLUMENT OBLIGATOIRE
arrivée d'air de combustion)
Ne pas fonctionner sans respecter ces
conditions d'installation ;
risque d'aspiration
des gaz de combustion
(Gaine inox 080 + collier)

REGULATEUR D'ARRIVEE D'AIR POUR BILAN ENERGETIQUE OPTIMUM

OPTION adaptable uniqueness sur double combustion

Fonctionnement avec connection extérieure pour l'alimentation en air de combustion.

3 positions :

1 - Allumage ou reliance combustion - 2 - Grande allure - 3 - Allure réduite

LA DISTRIBUTION D'AIR CHAUD.

"MULTICHAUF"

aspire et distribue la chaleur par le canal de gains calorifugées jusqu'àux bouches de sortie des différentes pieces à chauffer.

2 puissances : 400 m³/h - 600 m³/h

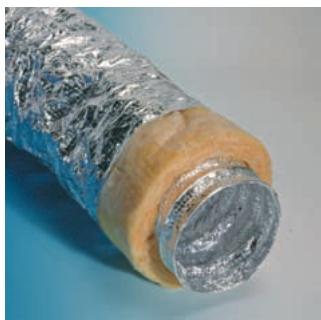

Gaine souple calorifugee

Bouche réglable de sortie d'air chaud

Les foyers dégagent une température élevée. L'installation doit être effectuee dans les regles de l'art particulierement en ce qui concerne l'isoation et les distances a respecter lors du montage par rapport aux materiaux inflammables. La responsabilité du fabricant est limitee à la garantie specifie sur les differentes fournitures composant les foyers. Il y a lieu de se conformer pour l'installation a la notice delivrree avec chaque appeareil. Ces foyers sont conformes à la norme Européenne EN 13229.

DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFORMMEMENT AU DTU 24-2.

Z.I. de Lhérat - 63310 RANDAN (France)

www.seguin.fr - [e-mail]

Votre vendeur conseil :
