Type de produit	Foyer de cheminée en fonte
Marque	SEGUIN
Modèle	SUNFLAM
Matériau principal	Fonte neuve
Puissance nominale	10 à 20 kW selon modèle
Rendement énergétique	70,8 % à 77 % selon modèle
Poids	105 kg à 230 kg selon modèle
Longueur de bûches maximale	Jusqu'à 80 cm
Combustible	Bois (bûches)
Double combustion	Option DAFS (système breveté)
Clapet de buse	Obturation réglable avec sécurité de porte
Système de nettoyage de vitre	Rideau d'air sur les quatre côtés
Garantie	7 ans (sauf Insert 3000 : 5 ans)
Norme	EN 13229
Finition disponible	Laiton massif ou inox brossé
Options	Convecteur, kit ventilation, régulateur d'arrivée d'air
Installation	Conforme au DTU 24-2
Entretien	Nettoyage vitre facilité, ramonage régulier obligatoire
Sécurité	Porte bloquée lorsque le clapet est fermé ; extraction d'air extérieur obligatoire si extracteur
Pièces détachées	Disponibles sur demande

FOIRE AUX QUESTIONS - SUNFLAM SEGUIN

Comment nettoyer la vitre du foyer SUNFLAM ?

Le foyer est équipé d'un système de rideau d'air sur les quatre côtés qui limite le dépôt de suie, réduisant ainsi la fréquence de nettoyage. Pour un nettoyage occasionnel, utilisez un produit adapté pour vitre de cheminée.

Quelle est la garantie des foyers SEGUIN SUNFLAM ?

Tous les foyers fonte SEGUIN sont garantis 7 ans (sauf le modèle Insert 3000 qui est garanti 5 ans).

Puis-je utiliser du bois humide dans ce foyer ?

Il est fortement recommandé d'utiliser du bois sec (humidité inférieure à 20 %) pour un rendement optimal et réduire les émissions. Le bois humide encrasse la vitre et le conduit.

Comment régler le clapet de buse ?

Le clapet de buse est réglable en écartement pour optimiser le fonctionnement selon le type de conduit. Il permet d'obtenir des rendements de 72 à 75 %. Il est également conçu pour bloquer la porte lorsqu'il est fermé, évitant les retours de fumée.

Qu'est-ce que la double combustion DAFS ?

Le système breveté DAFS (Double Air Feed System) apporte un apport d'air préchauffé idéalement positionné dans la chambre de combustion, permettant d'augmenter le rendement (75-77 %) et de réduire les émissions. Il offre également une vitre plus claire.

Faut-il un raccordement extérieur pour l'air de combustion ?

Oui, si vous installez un extracteur d'air chaud (Multichauf), un raccordement extérieur est absolument obligatoire pour l'alimentation en air de combustion, afin d'éviter l'aspiration des gaz de combustion.

Quelles sont les distances de sécurité à respecter lors de l'installation ?

L'installation doit être conforme au DTU 24-2. Respectez les distances minimales par rapport aux matériaux combustibles. Consultez la notice d'installation fournie avec l'appareil pour les valeurs exactes.

Comment fonctionne le régulateur d'arrivée d'air en option ?

Le régulateur permet un fonctionnement avec connexion extérieure et offre 3 positions : allumage ou relais de combustion, grande allure, allure réduite. Il optimise le bilan énergétique.

Quelles finitions sont disponibles pour les portes ?

Les lisérés décoratifs de portes et de finitions sont disponibles en laiton massif ou en inox brossé. Certains modèles proposent également une porte fonte laitonnée ou nickelée.

Comment choisir la puissance adaptée à ma pièce ?

La puissance nominale des modèles varie de 10 à 20 kW. Pour un choix adapté, prenez en compte le volume de la pièce, l'isolation et les besoins de chauffage. Consultez un professionnel pour un dimensionnement précis.

MODE D'EMPLOI SUNFLAM SEGUIN

Garantie

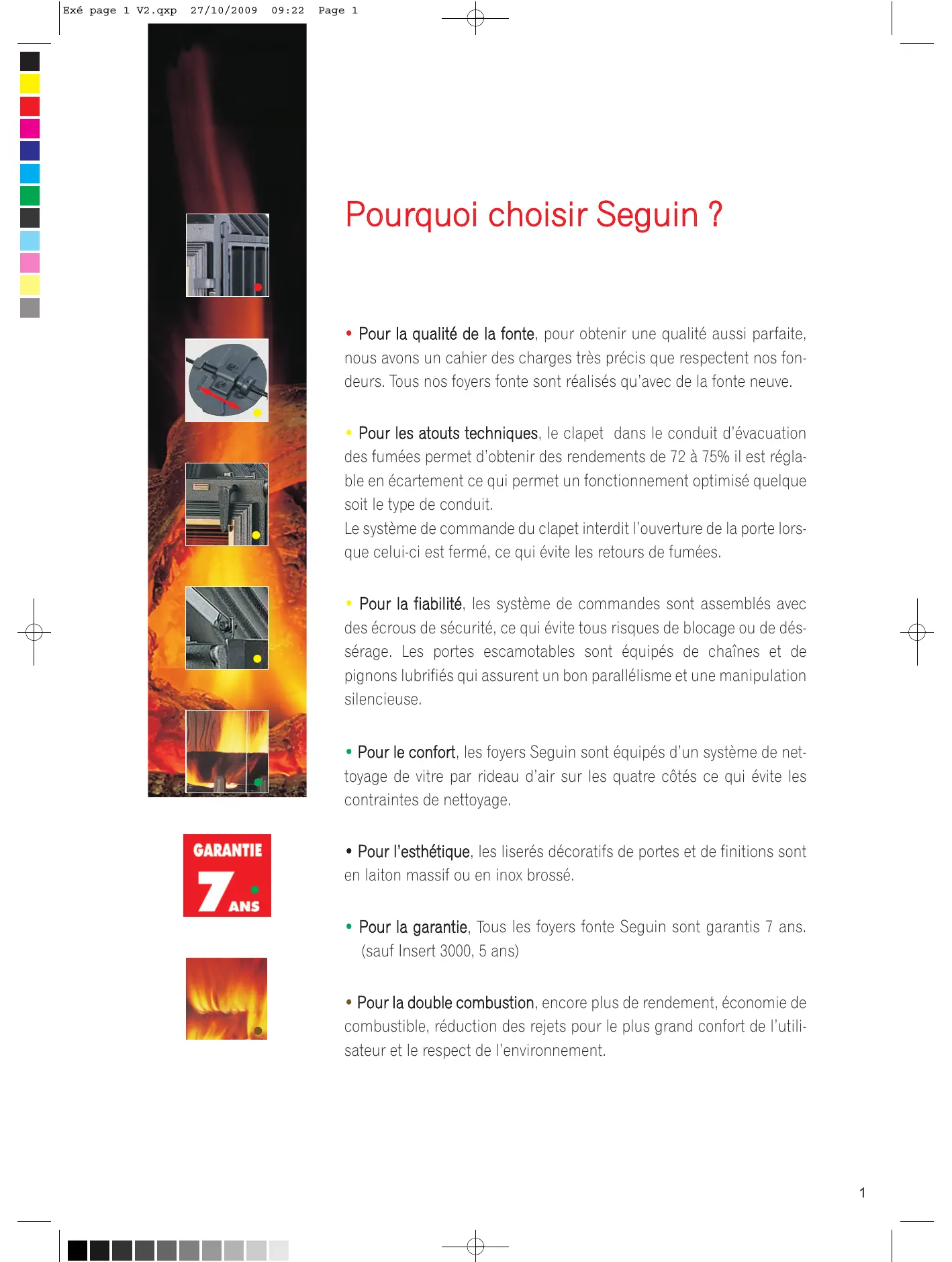

• Pour la qualité de la fonte, pour obtenir une qualité aussi parfaite, nous avons un cahier des charges très précis que respectent nos fondeurs. Tous nos foyers fonte sont réalisés avec de la fonte neuve.
• Pour les atouts techniques, le clapet dans le conduit d'évacuation des fumées permet d'obtenir des rendements de 72 à 75%. Il est réglable en écartement, ce qui permet un fonctionnement optimisé quelque soit le type de conduit.

Le système de commande du clapet interdit l'ouverture de la porte lorsque celui-ci est fermé, ce qui évite les retours de fumées.

• Pour la fiabilité, les systèmes de commandes sont assemblés avec des écrous de sécurité, ce qui évite tous risques de blocage ou de déssérage. Les portes escamtables sont équipés de chaînes et de pignons lubriés qui assurent un bon parallélisme et une manipulation silencieuse.
• Pour le comportement, les foyers Seguin sont équipés d'un système de nettoyage de vitre par rideau d'air sur les quatre côtés, ce qui évite les contraintes de nettoyage.
• Pour l'esthétique, les lisérés décoratifs de portes et de finitions sont en laiton massif ou en inox brossé.
• Pour la garantie, tous les foyers fonte Seguin sont garantis 7 ans. (sauf Insert 3000, 5 ans)

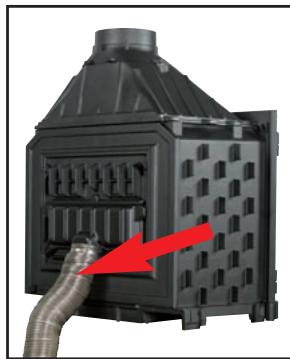

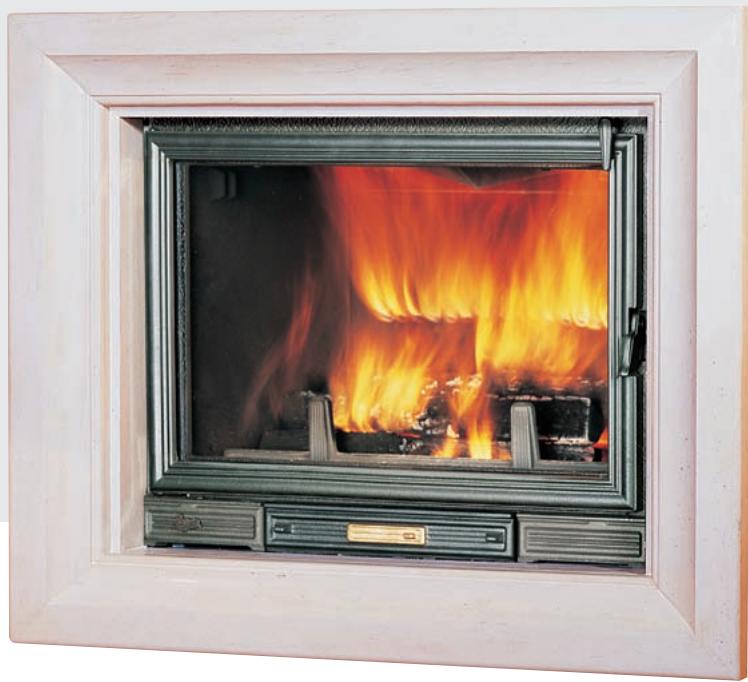

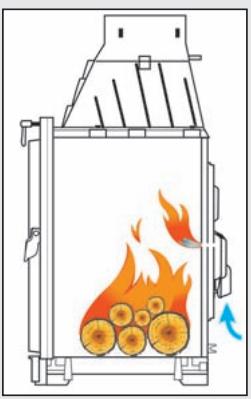

• Pour la double combustion, encore plus de rendement, économie de combustible, réduction des rejets pour le plus grand confort de l'utilisateur et le respect de l'environnement.

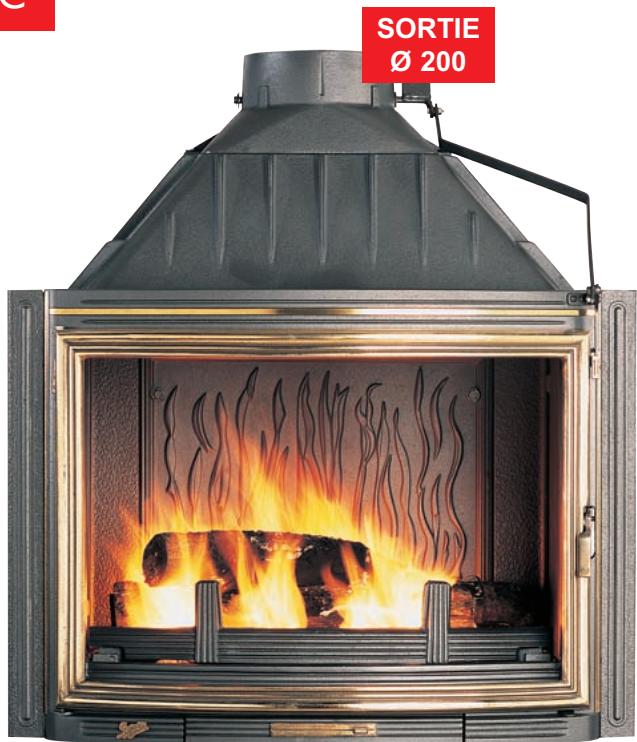

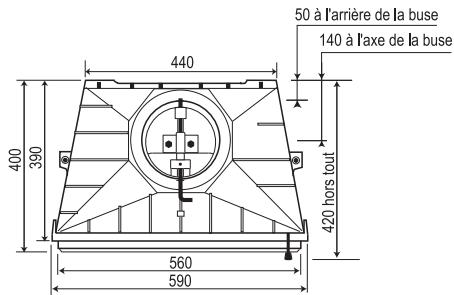

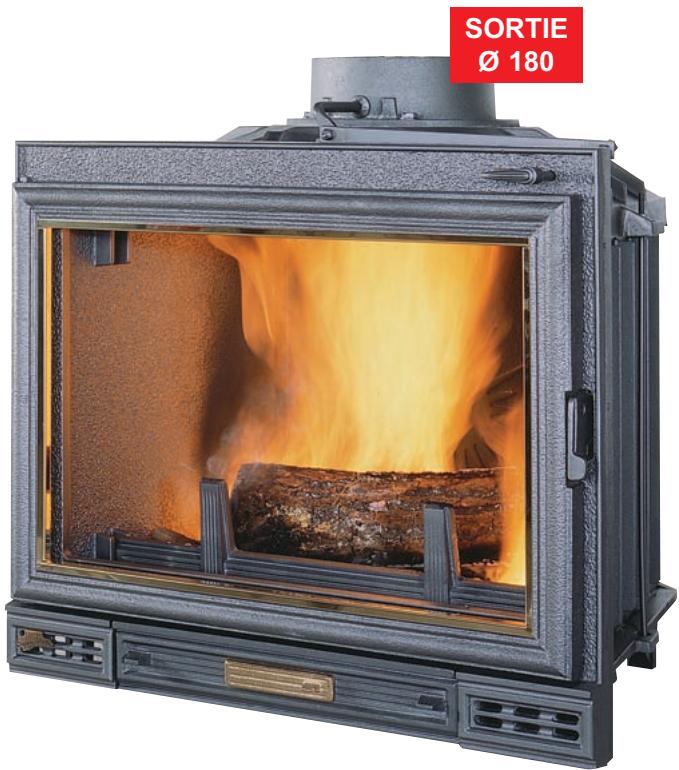

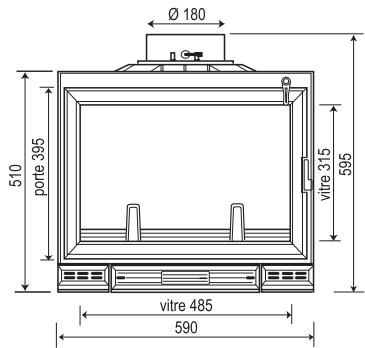

Code : F0100 Options : Liséré laiton ou inox brossé sur porte

Façade 59 cm

Büches:45cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

Poids : 105 kg

(Suivant norme EN13229)

CLAPET DE BUSE :

• PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé

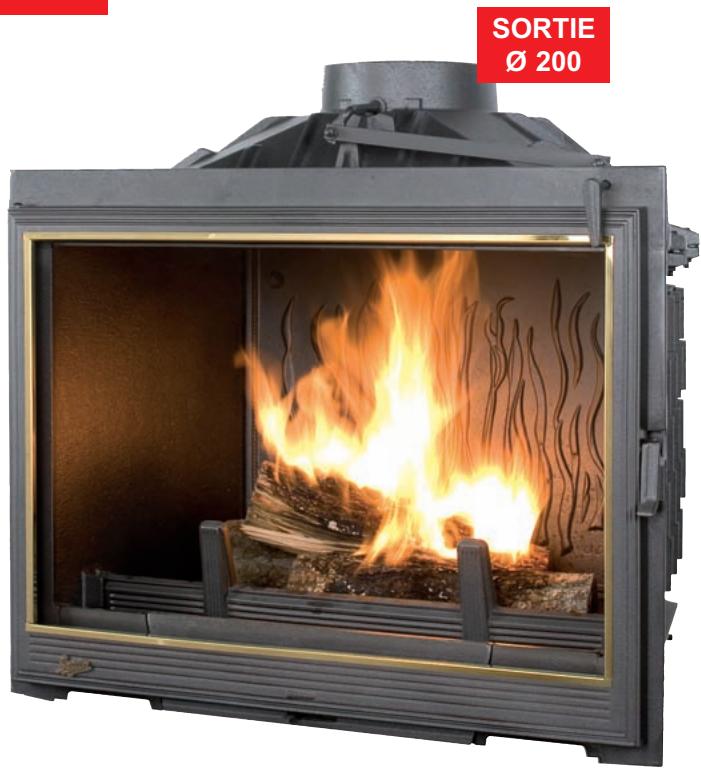

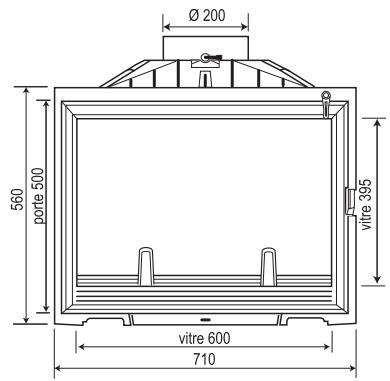

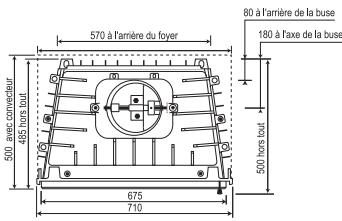

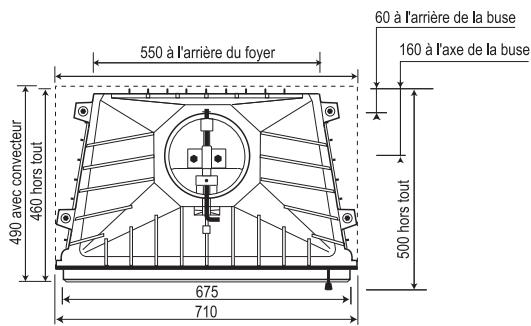

Code : F0200

Options :

Convecteur Liseré laiton ou inox brossé sur porte

Façade 71 cm

Büches: 55 cm

Puissance nominale : 12 kW*

Rendement : 73.20%*

Poids:140kg (version de base)

(suivant norme EN13229)

• CLAPET DE BUSE : à obturation réglable
• PORTE BATTANTE : la porte est bloquée sur fermeture lorsque le clapet est fermé

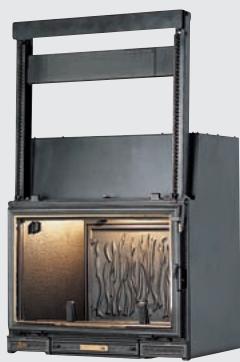

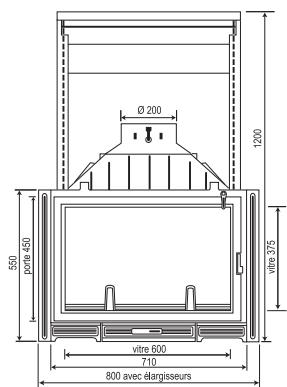

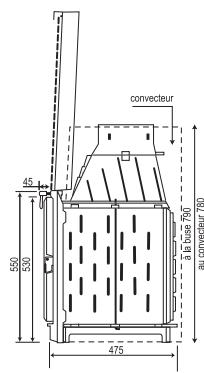

Code: F0300

Options :

• Porte scamo-battante

Convecteur

Liseré laiton ou inox brossé sur porte

• Élargisseurs pour façade 80 cm
• Double combustion

• CLAPET DE BUSE : à obturation régable
• PORTE BATTANTE : la porte est bloquée sur fermeture lorsque le clapet est fermé PORTE ESCAMO-BATTANTE : le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Façade 80 cm

Porte scamo-battante et convecteur

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puissance nominale : 12 kW*

Rendement : 73.20%*

Double combustion (DAFS) : 14 kW*

Rendement (DAFS) : 77,00%*

Poids:155kg (version de base)

* suivant la norme EN13229)

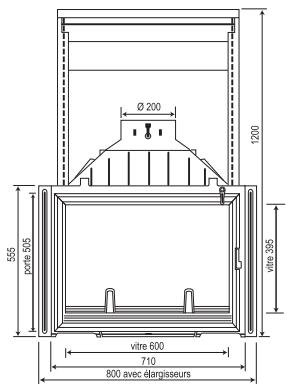

Code: F0400

Options :

• Porte camo-battante

Convectiveur

Liseré laiton ou inox brossé sur porte

Porte fonte laitonée ou nickelée

• Porte Seguin Deco
• Élargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE:

PORTE BATTANTE

La porte est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 3 faces vitrées Angle droit ou gauche

Porte scamo-battante 3 cotes vitres

Porte Seguin Deco

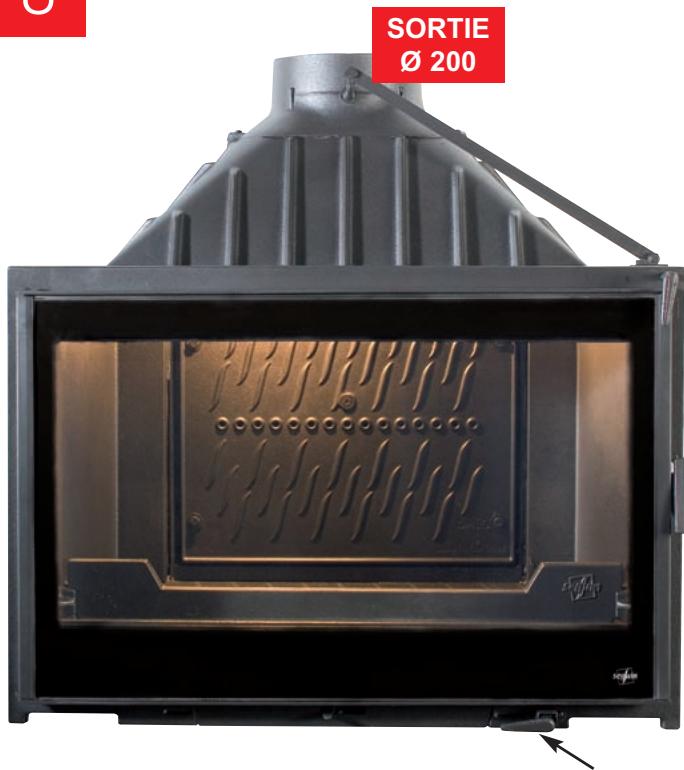

Visio 8

Code: F0000

Options :

• Double combustion
• Régulateur d'arrivée d'air

(uniquement avec)

double combustion)

line

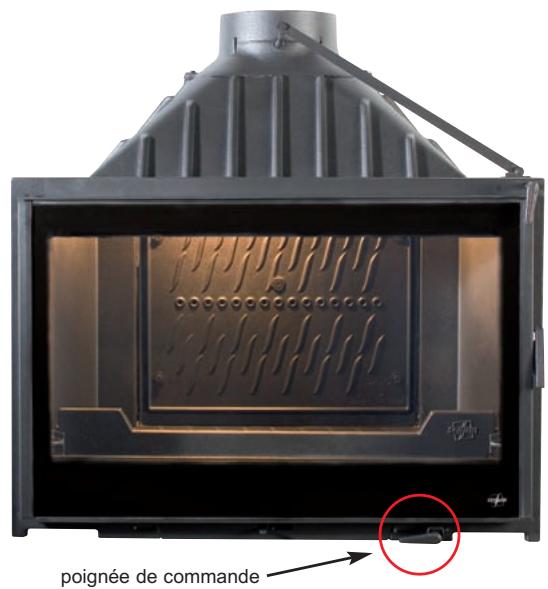

Commande du régulateur d'arrivée d'air

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante

et convecteur

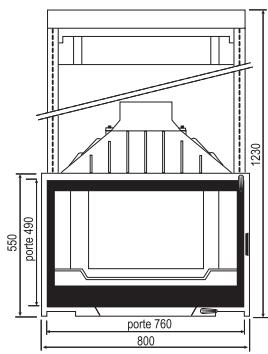

Régulateur d'arrivée d'air pour bilan énergétique optimum

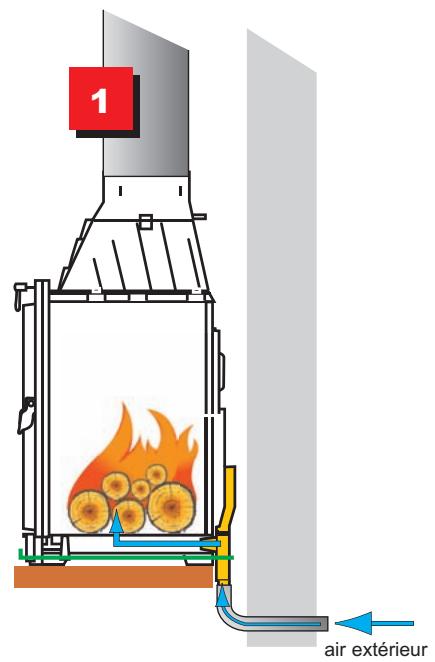

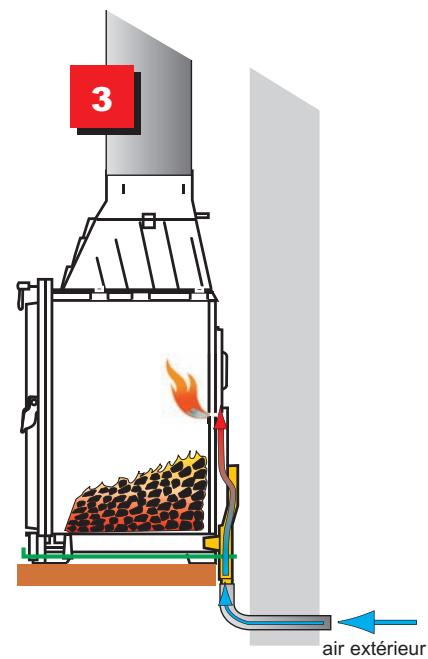

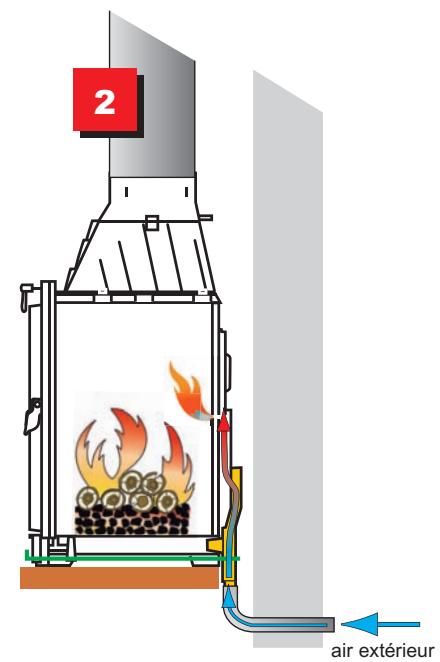

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 positions : 1 - Allumage ou raccordement combustion 2 - Grande allure 3 - Allure réduite

(voir page 18)

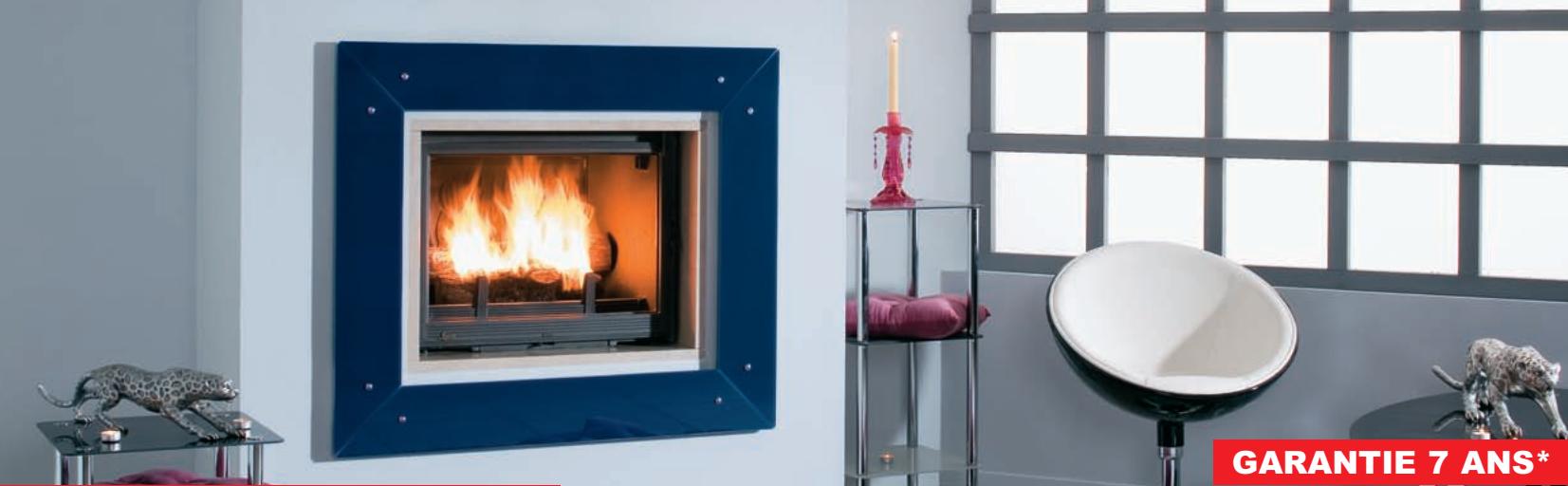

GARANTIE 7 ANS*

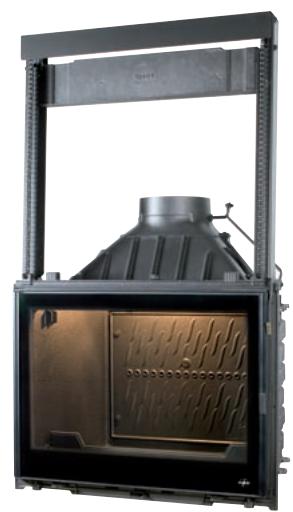

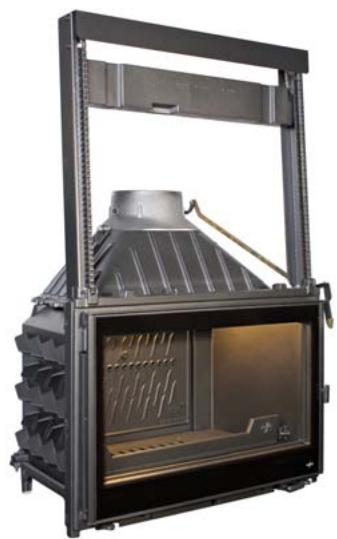

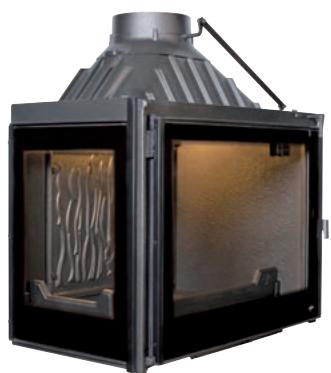

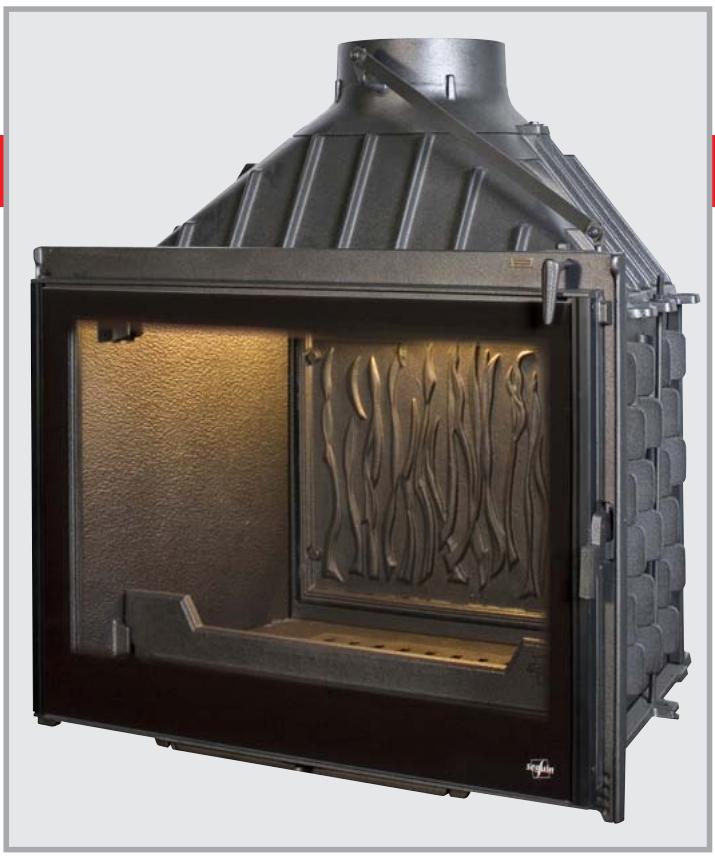

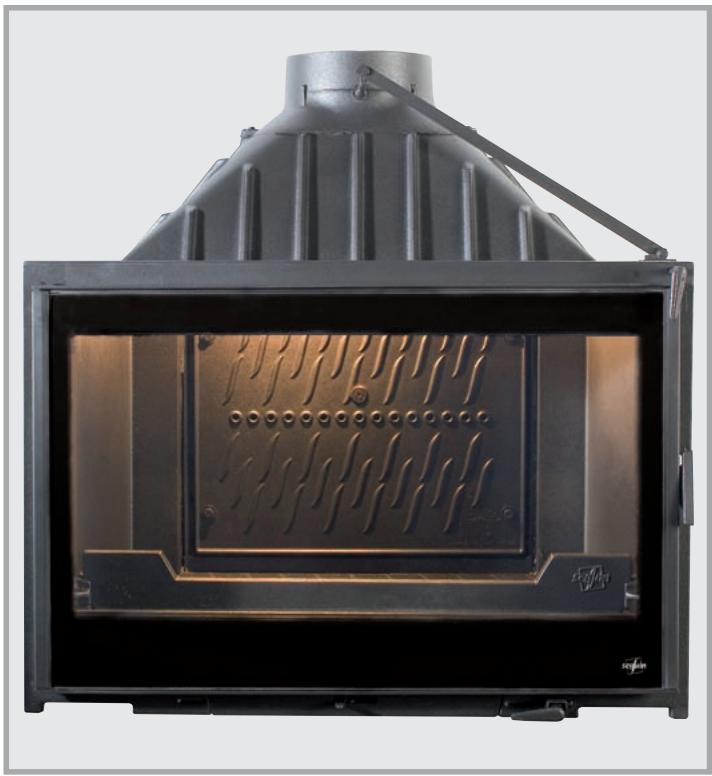

Les foyers «nouvelle génération

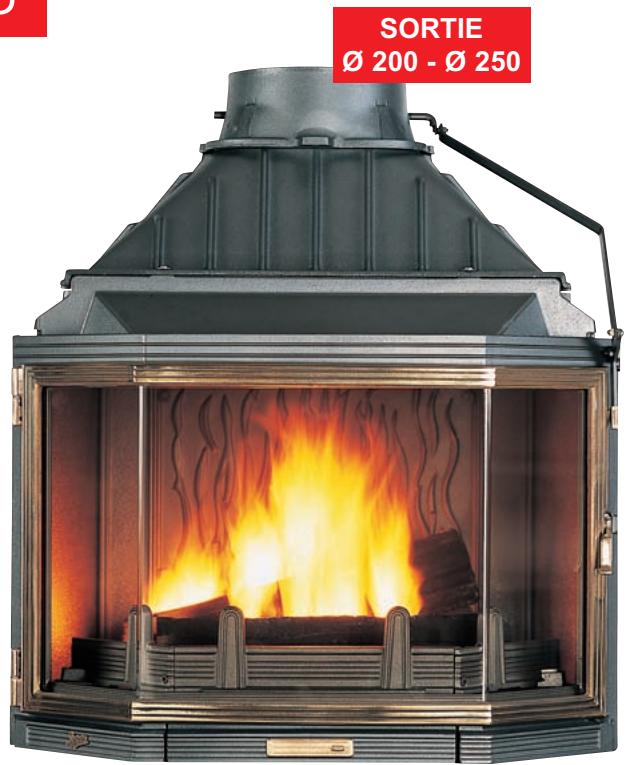

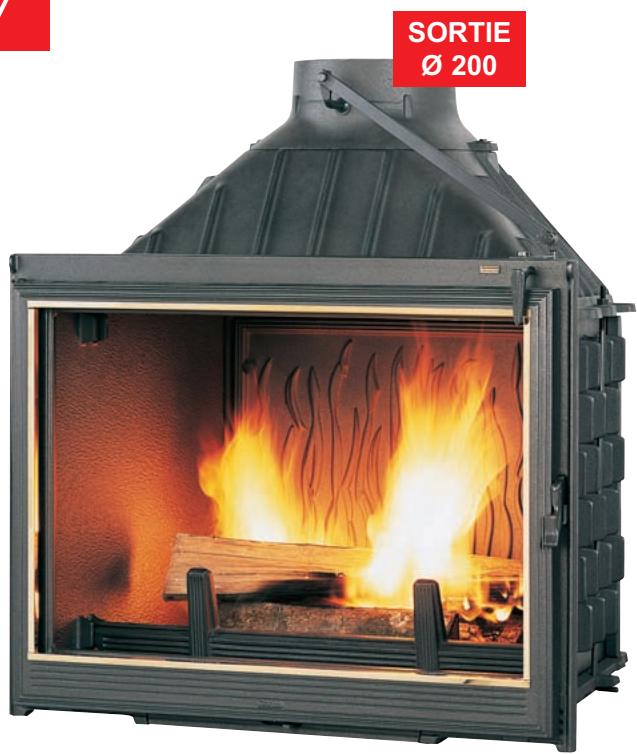

Europa 7 Europa 7 Escamotable - battant

La finition "BLACK LINE"

est disponible sur les versions :

• Europa 7 (face - angle)
• Multivision 7000 (face - double face)
• Visio 8

Europa 7 angle et 3 faces vitrées

Visio 8

Visio 8 escamotable battant

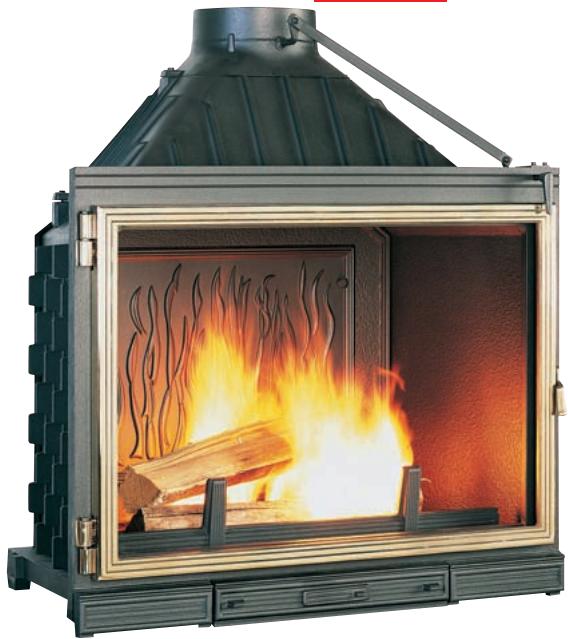

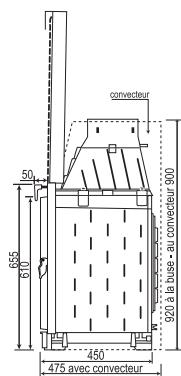

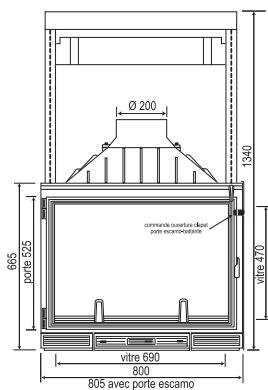

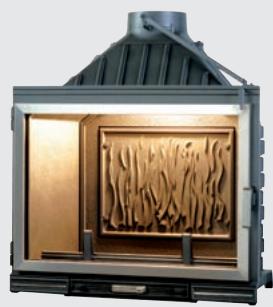

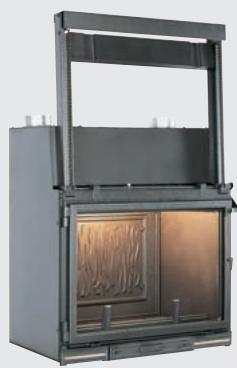

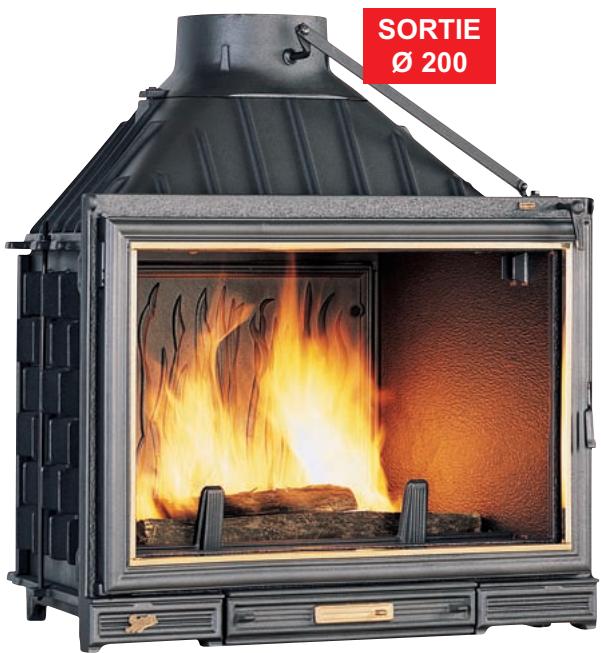

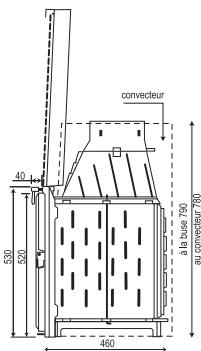

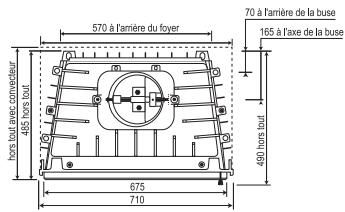

Code: F0600

Options :

• Porte-fente laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte

• Porte Seguin Déco
• Double combustion

SORTIE

0 200

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72,90%*

Double combustion (DAFS) : 18 kW*

Rendement (DAFS) : 75,90%*

Poids:185kg (version de base)

*Suivant norme EN13229

CLAPET DE BUSE :

PORTE BATTANTE

La porte est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte escamotable-battante et convecteur

Porte Seguin Deco Inox brossé

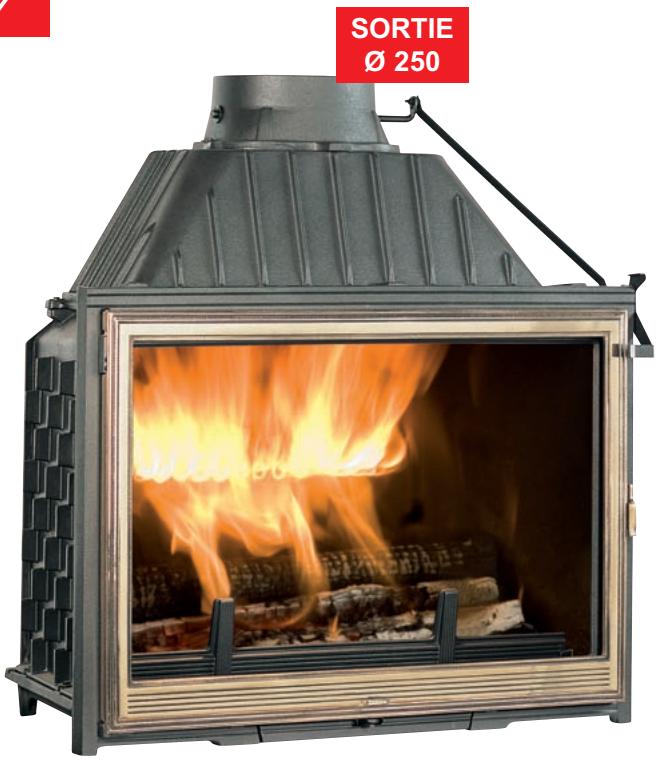

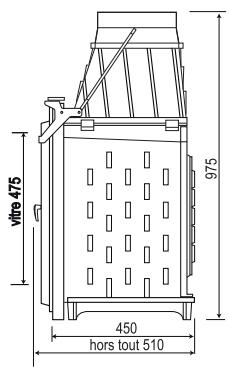

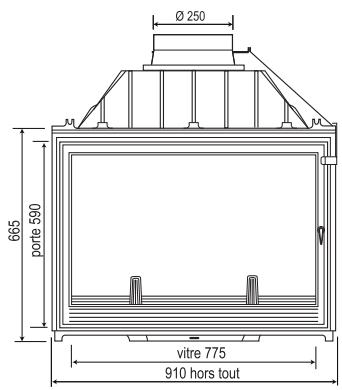

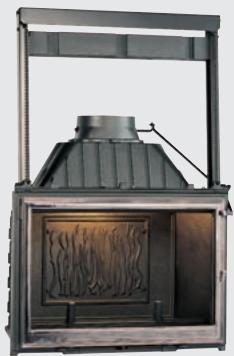

Code: F1300

Options :

• Porte-scamo-battante
• Convecteur
• Portefeuille laitonnée

ou nickelée

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 91 cm

Büches : 80 cm

Puissance nominale: 18 kW*

Rendement : 70.80%*

Double combustion (DAFS) : 20 kW*

Rendement (DAFS) : 76,60%*

Poids:230kg (version de base)

*Suivant norme EN13229

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modèle avec convecteur

Porte scamo-battante

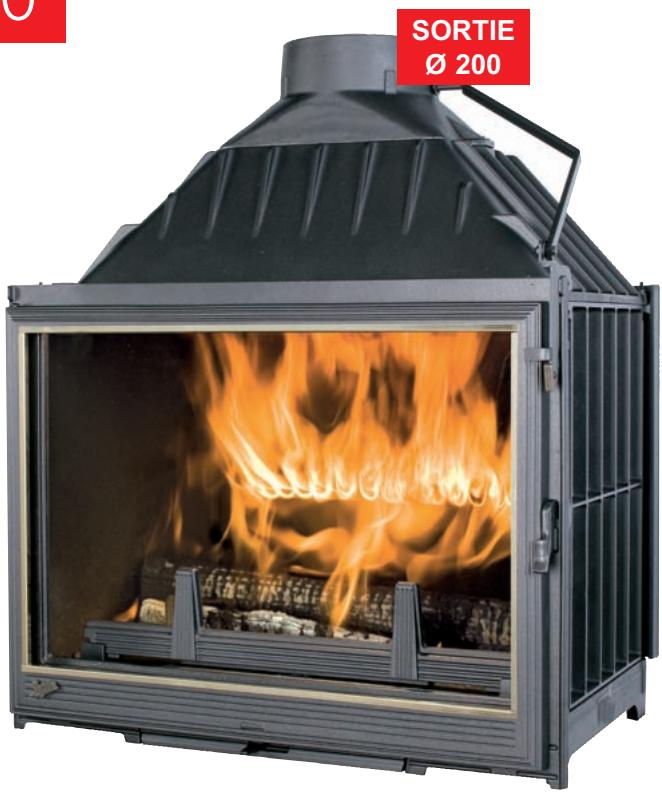

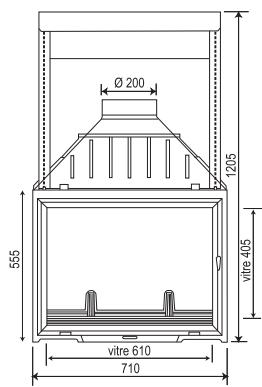

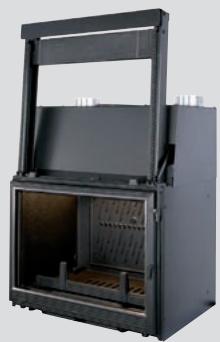

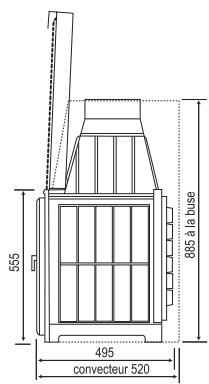

Multivision 7000

Code: F0700

Options :

• Porte scamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Porte fonte laitonnée

ou nickelée

• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches:60cm

Puissance nominale : 15 kW*

Rendement : 74.70%*

Double combustion (DAFS) : 17 kW*

Rendement (DAFS) : 76,20%*

Poids:180kg (version de base)

(suivant norme EN13229)

Ces valeurs s'appliquent au modèle de face.

CLAPET DE BUSE:

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

3 cotes vitres

Portes coulissantes et convecteur

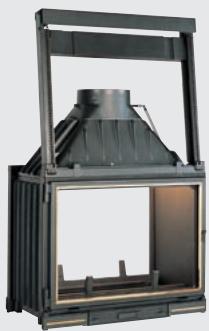

Double face

4 faces

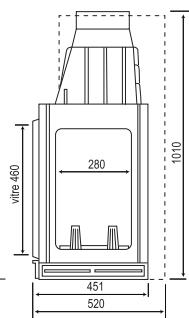

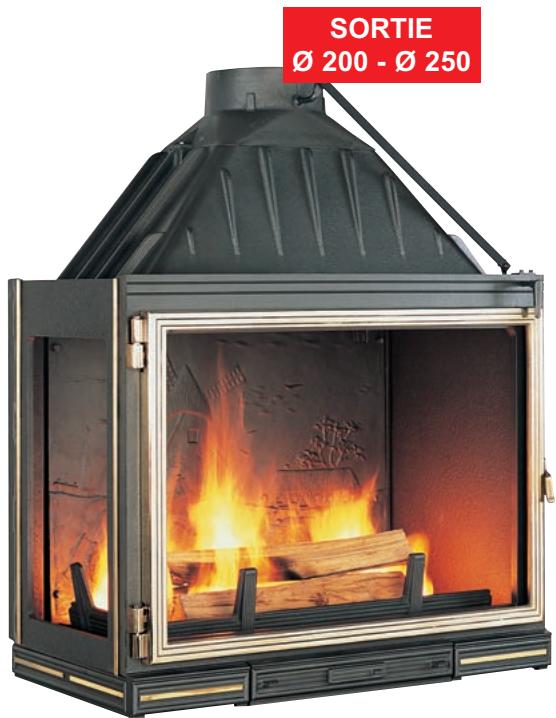

Multivision 8000

Code: F0800

Options :

• Porte escamotable Convectiveur
• Porte fonte laitonnée ou nickelée Liseré laiton ou inox brossé sur porte

CLAPET DE BUSE : à obturation réglable - PORTE BATTANTE :

la porte est bloquée sur fermeture lorsque le clapet est fermé PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Façade 80 cm

Büches:70cm

Puissance nominale : 16 kW*

Rendement : 72.90%*

Poids:230kg (version de base)

(suivant norme EN13229) Ces valeurs s'appliquent au modèle de face

Face

3 faces

4 faces

Convecteur

Double face - Escamotable

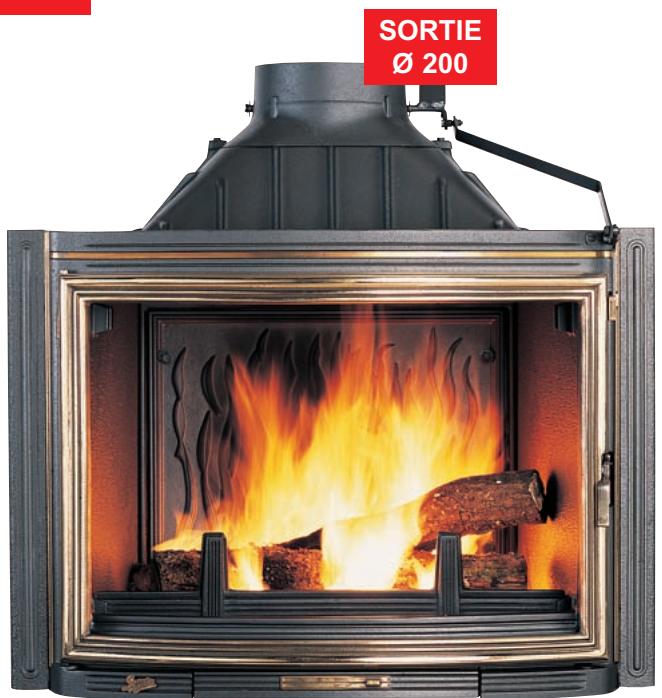

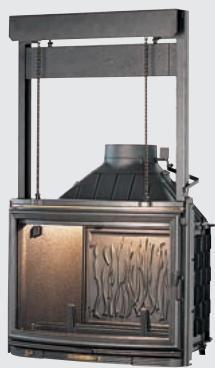

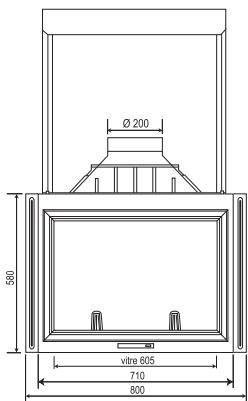

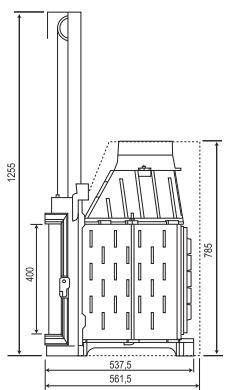

Pano 7

Code: F1500

Options :

• Porte scamo-battante

Convecteur

• Porte-fente laitonnée

ou nickelée

• Élargisseurs pour

façade 80 cm

Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DAFS) : 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 150 kg (version de base)

suivant norme EN13229)

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Avec convecteur

Porte scamo-battante

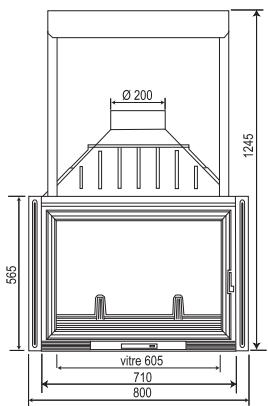

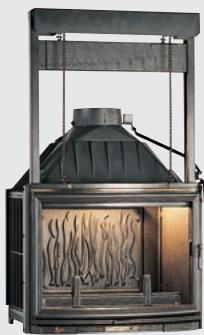

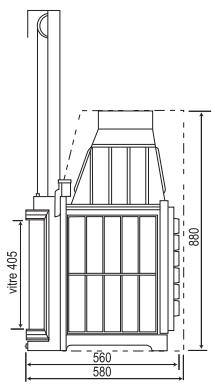

Code: F0900

Options :

• Porte scamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Porte fonte laitonnée ou nickelée
• Elargisseurs pour façade 80 cm
• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : 60 cm

Puissance nominale : 15 kW*

Rendement : 74,70%*

Double combustion (DASF) : 17 kW*

Rendement (DASF) : 75,90%*

Poids:200kg (version de base)

(suivant norme EN13229)

Ces valeurs s'appliquent au modèle de face

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

Double face

Porte camo-battante

3 cotes vitres

4 faces

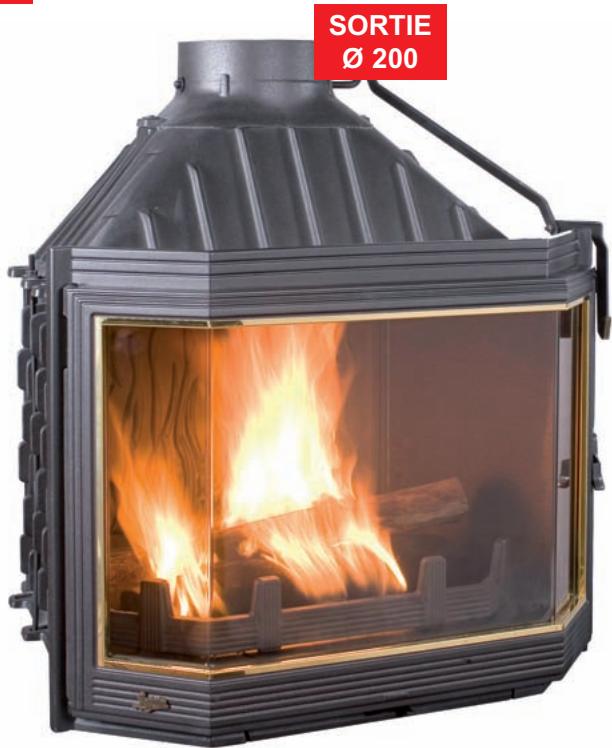

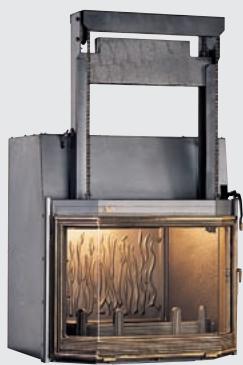

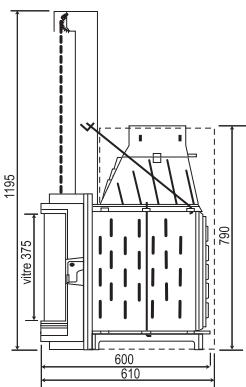

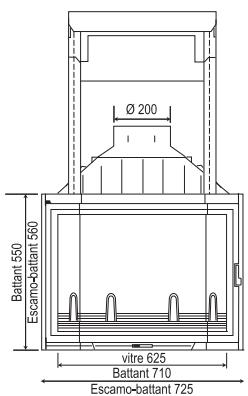

Hexa 7

Code: F1000

Options :

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DASF): 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 170 kg (version de base)

suivant norme EN13229)

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante et convecteur

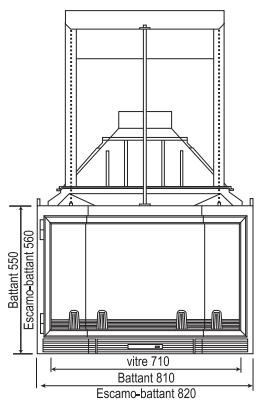

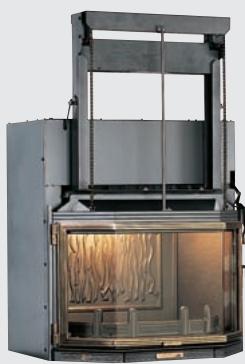

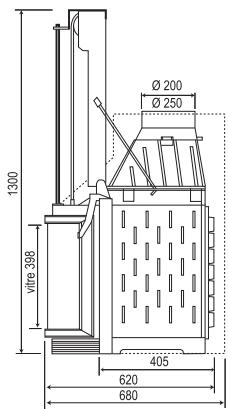

Hexa 8

Code: F1100

Options :

• Portes camo-battante Convecteur
• Porte fonte laitonnée ou nickelée Liseré laiton ou inox brossé sur porte
• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale: 16 kW*

Rendement : 72.90%*

Double combustion (DAFS) : 18 kW*

Rendement (DAFS) : 75,90%*

Poids:215kg (version de base)

(suivant norme EN13229)

• CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante et convecteur

SORTIE 200

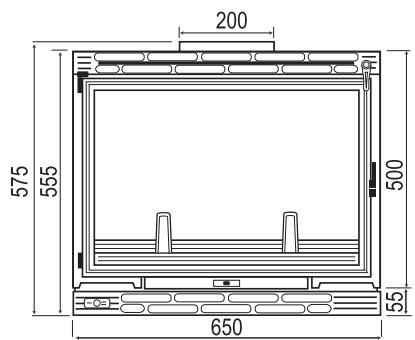

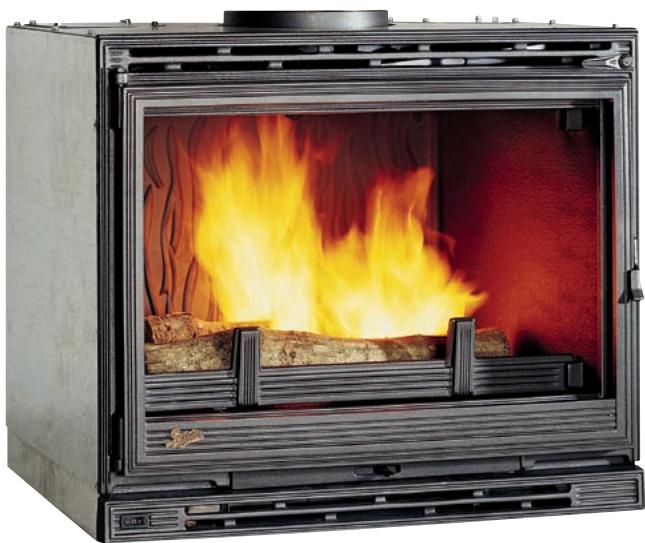

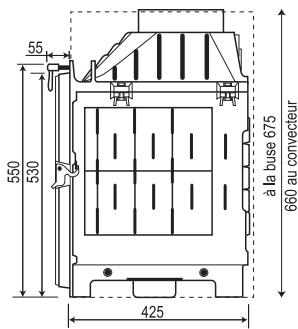

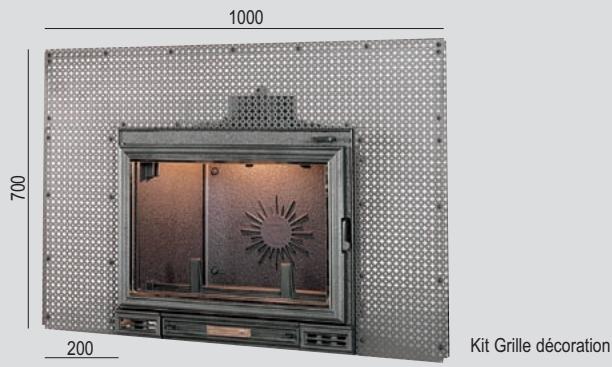

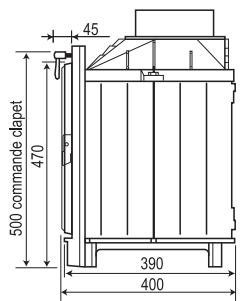

Code: F0510

Options :

Convecteur acier

Kit ventilation

Liseré laiton ou inox brossé sur porte

Foyer fonte nu

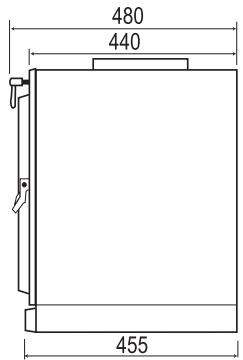

Foyer fonte avec convecteur acier et kit de ventilation

Façade 65 cm

Bûches : jusqu'à 50 cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

(suivant norme EN13229)

Code F0510:

CLAPET DE BUSE : à obturation réglable - PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé

Foyer fonte nu - sans convecteur - sans turbines

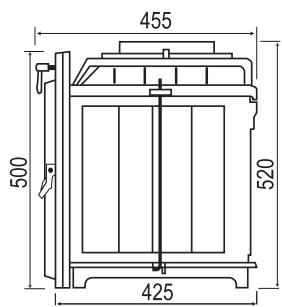

• Codes F 0510 + CV 51:

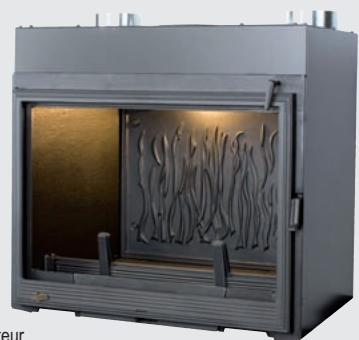

Foyer fonte avec convecteur acier (sans turbines)

• Codes F 0510 + CV 51 + KV 51:

Foyer fonte avec convecteur acier et kit de ventilation

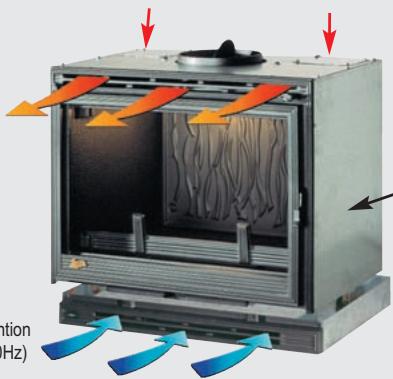

FOYER avec convecteur + KIT de ventilation

Commutateur 3 positions

• Arrêt 1ère vitesse: 60 m³/h
• 2ème vitesse : 126 m³/h

Grille amovible pour intervention sur le ventilateur (220V - 50Hz)

2 sorties 0 125

obstruées par 2 tampons

(manchettes de

raccordement à

commander à part)

Convectiveur

Pour des raisons de sécurité, il est obligatoire

d'isoler le dessous de la poutre si celle-ci est

en matériel combustible.

Ne pas arrêter la ventilation pendant

le fonctionnement du foyer

Poids:

• version de base : 105 kg
• avec convecteur : 111 kg version complète : 130 kg

La DOUBLE combustion.

(système exclusif et breveté)

BONUS PUISSANCE: + 2 kW RENDEMENT : 75/77%* (suivant modèle de foyer)

• Meilleures performances
• Plus de rendement
• Respect de l'environnement Vitre plus claire

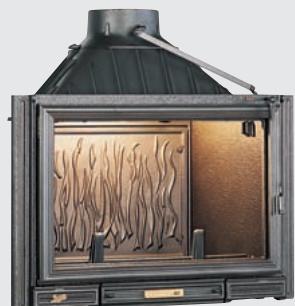

FoyersCompatibles

SUNFLAM 70 - EUROPA 7 - SUPER 8 - MULTIVISION 70 -

PANO 7 - PANORAMIC - HEXA 7 - HEXA 8

La combustion classique Schématiquement, la combustion s'effectue en plusieurs étapes :

• Phase primaire : qui correspond à l'inflammation du combustible, résultat un premier dégagement de chaleur + des fumées + divers gaz.
• Phase secondaire : un apport d'oxygène dans la chambre de combustion provoque l'inflammation de ces gaz qui dégagent un supplément d'énergie.

Ce principe est effectif sur l'ensemble des foyers fonte SEGUIN.

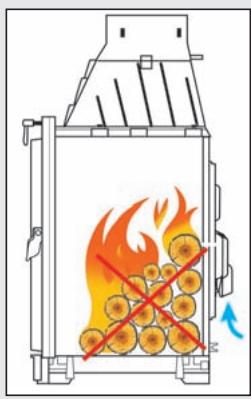

La combustion seconddaire

NOUVELLE GENERATION D'APPAREILS ENCORE PLUS PERFORMANTS

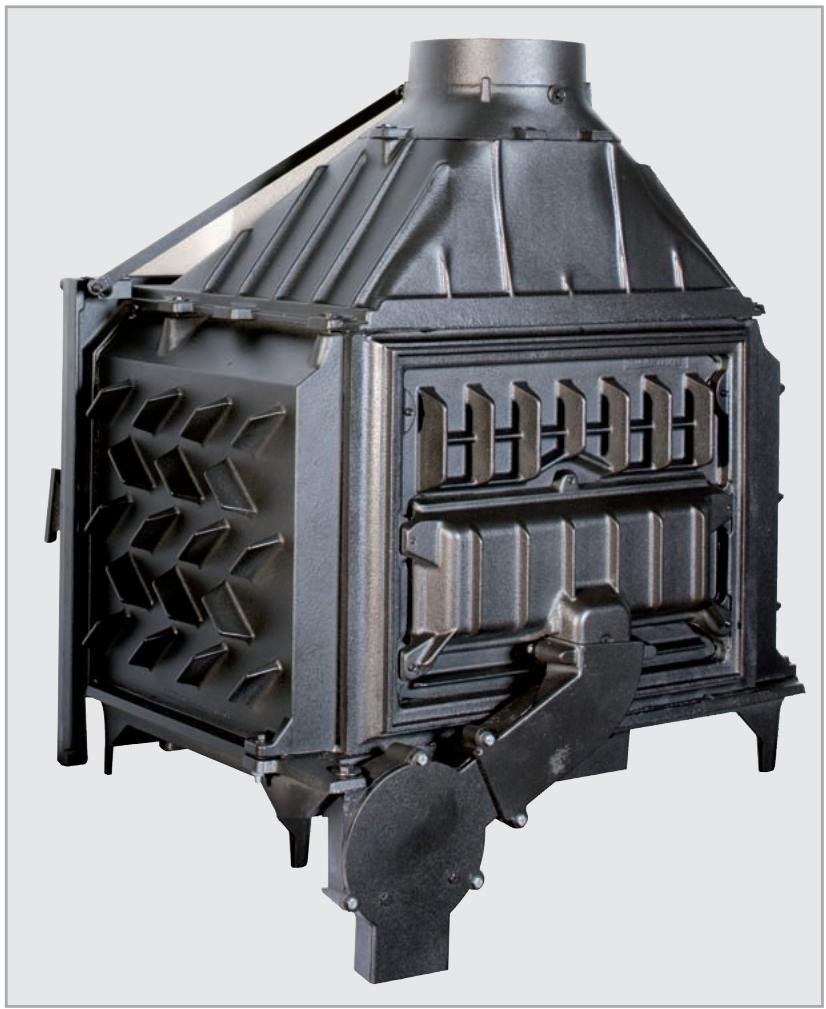

Le système breveté DAFS apporte une réponse encore plus efficace car l'apport en oxygène s'effectue à partir de jets d'air préchauffés idéalement positionnés à l'arrête de la chambre de combustion.

Le niveau de performances évolue encore pour approcher l'excellence : encore plus de rendement, économie de combustible et réduction des rejets pour le respect de l'environnement.

VITRE ENCORE PLUS CLAIRE Le comportement visuel est encore supérieur :

• La combustion est de toute valeur qualité (moins de résidus et de fumées).
• Grâce au flux d'air, la flamme est attirée vers l'arrière du foyer.

Utilisation recommandée

Utilisation non recommandée

TRES IMPORTANT Dans le cas d'une installation avec un extracteur d'air chaud (Multichauf) UN RACCORDEMENT EXTERIEUR EST ABSOLUMENT OBLIGATOIRE (arrivée d'air de combustion) Ne pas fonctionner sans respecter ces conditions d'installation; risque d'aspiration des gaz de combustion (Gaine inox 080 + collier)

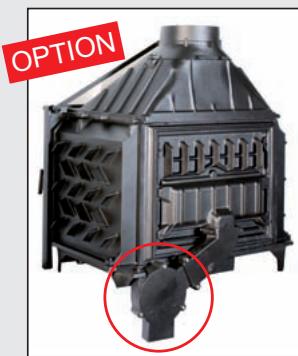

Regulateur d'arrivee d'air pour BILAN energetique optimum

OPTION adaptable sur double combustion

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 Positions :

1 - Allumage ou relai de combustion - 2 - Grande allure - 3 - Allure réduite

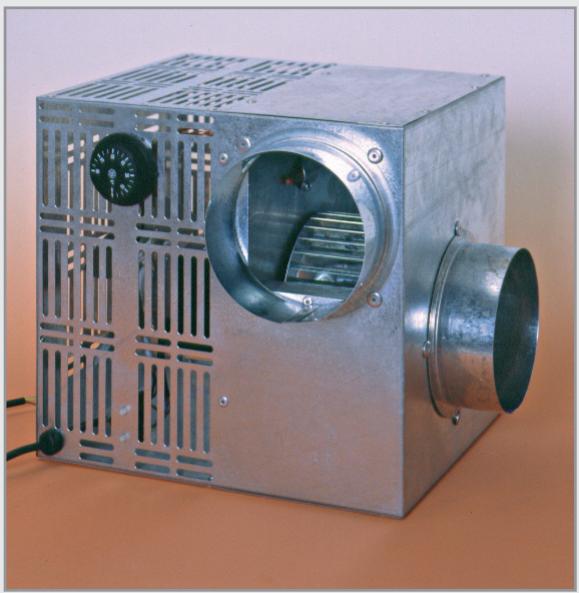

La distribution d'air CHAUD.

aspire et distribue la chaleur par le canal de gains calorifugées jusqu'aux bouches de sortie des différentes pièces à chauffer.

2 puissances : 400 m³/h - 600 m³/h

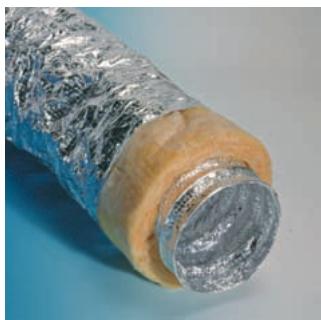

Gaine souple calorifugée

Bouche réglable de sortie d'air chaud

Les foyers dégagent une température élevée. L'installation doit être effectuée dans les règles de l'art, particulièrement en ce qui concerne l'isolation et les distances à respecter lors du montage par rapport aux matériaux inflammables. La responsabilité du fabricant est limitée à la garantie spécifique sur les différentes fournitures composant les foyers. Il y a lieu de se conformer pour l'installation à la notice délivrée avec chaque appareil. Ces foyers sont conformes à la norme Européenne EN 13229.

DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFORMMEMENT AU DTU 24-2.

Z.I. de Lhérat - 63310 Randan (France)

www.seguin.fr - [e-mail]

Votre vendeur conseil :
