MODE D'EMPLOI SAPHIR SEGUIN
« La chaleur du futuror avec la technologie ACS* »
*Advanced Combustion System

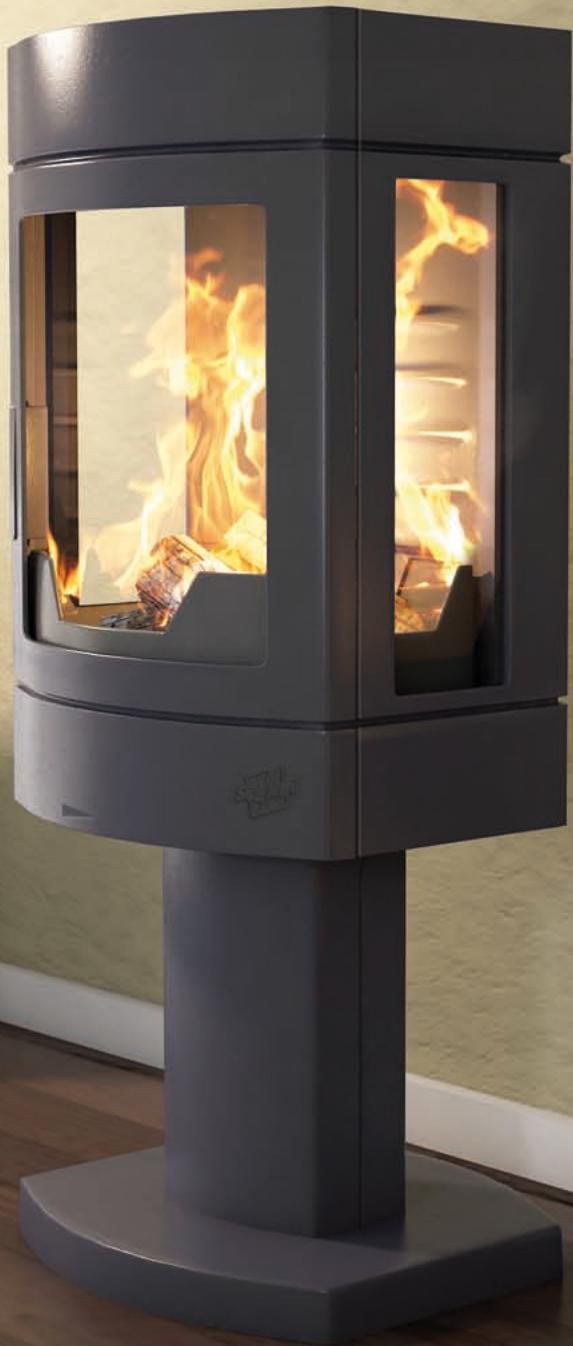

Ambre

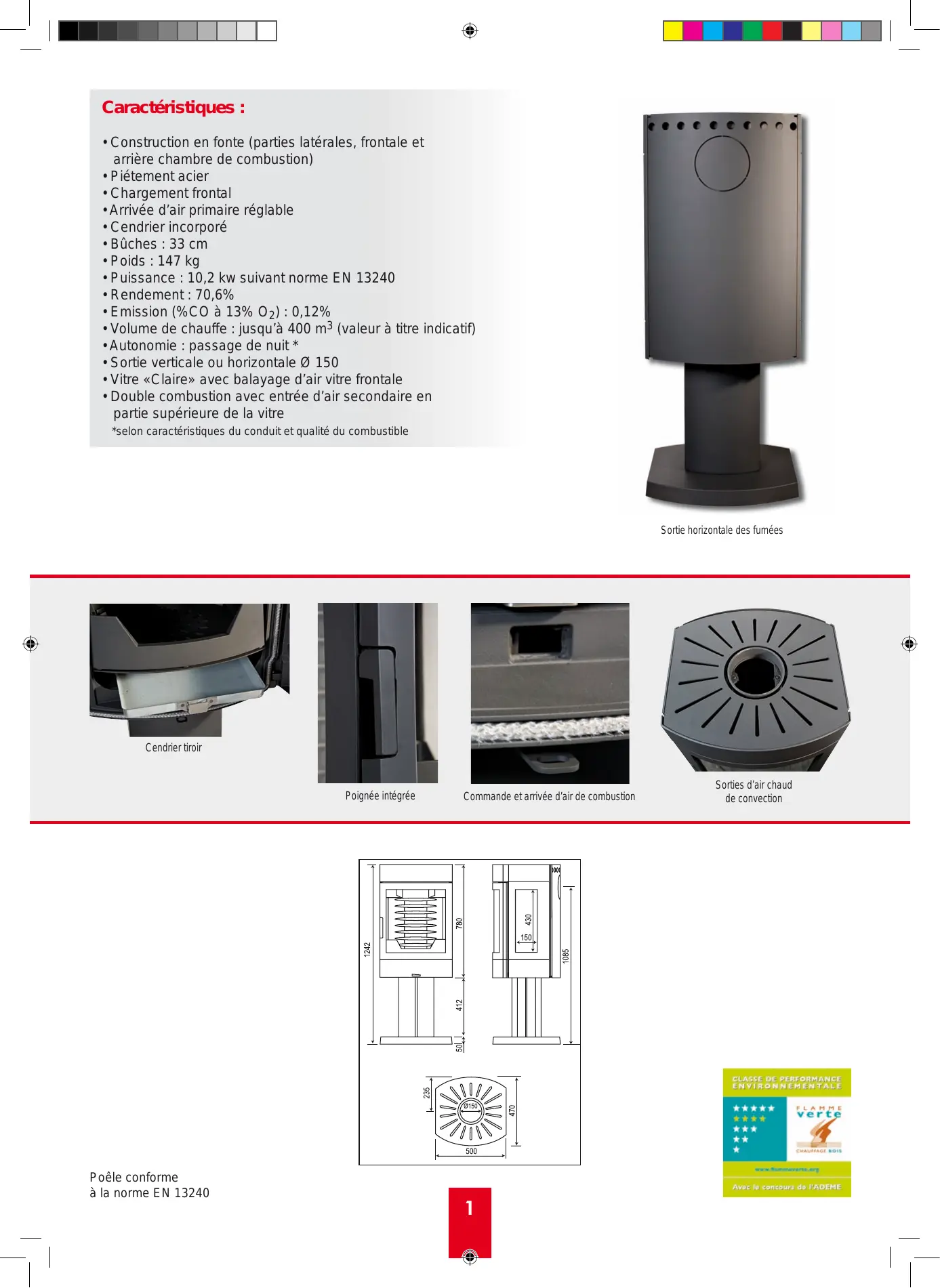

Caracteristiques :
- Construction en fonte (parties latérales, frontale et arrêtre,chambre de combustion)
- Piétement acier
- Chargement frontal
- Arrivée d'air primaire régliable
Cendrier incorpore
- Buches : 33 cm
- Poids : 147 kg
- Puissance : 10,2 kw suivant norme EN 13240
- Rendement : 70,6%
- Emission (% CO à 13% O_2):0,12%
Volume de chauffe: jusqu'à 400 m³ (valeur à titre indicatif)
Autonomie : passage de nuit *
Sortie verticale ou horizontale 150
- Vitre «Claire» avec balayage d'air contre frontale
- Double combustion avec entrée d'air secondaire en partie supérieure de la vente
*soncenactéristiques du conduit et qualité du combustible
Sortie horizontale des fumées

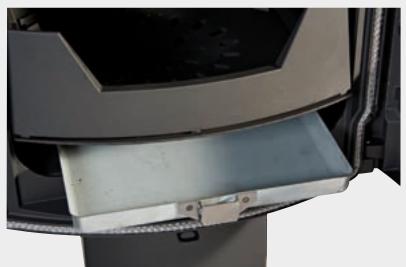

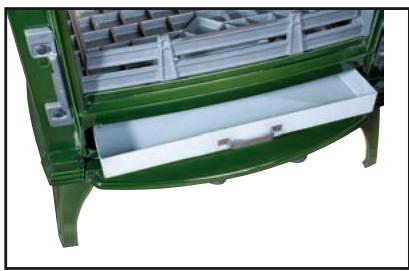

Cendrier tiroir

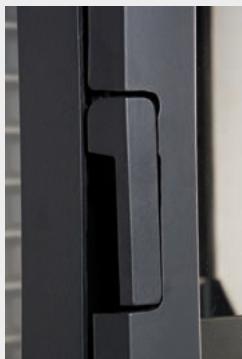

Poignée intégrée

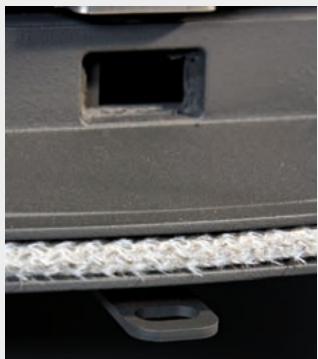

Commande et arrivée d'air de combustion

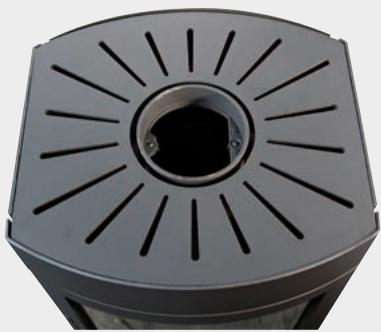

Sorties d'air chaud de convection

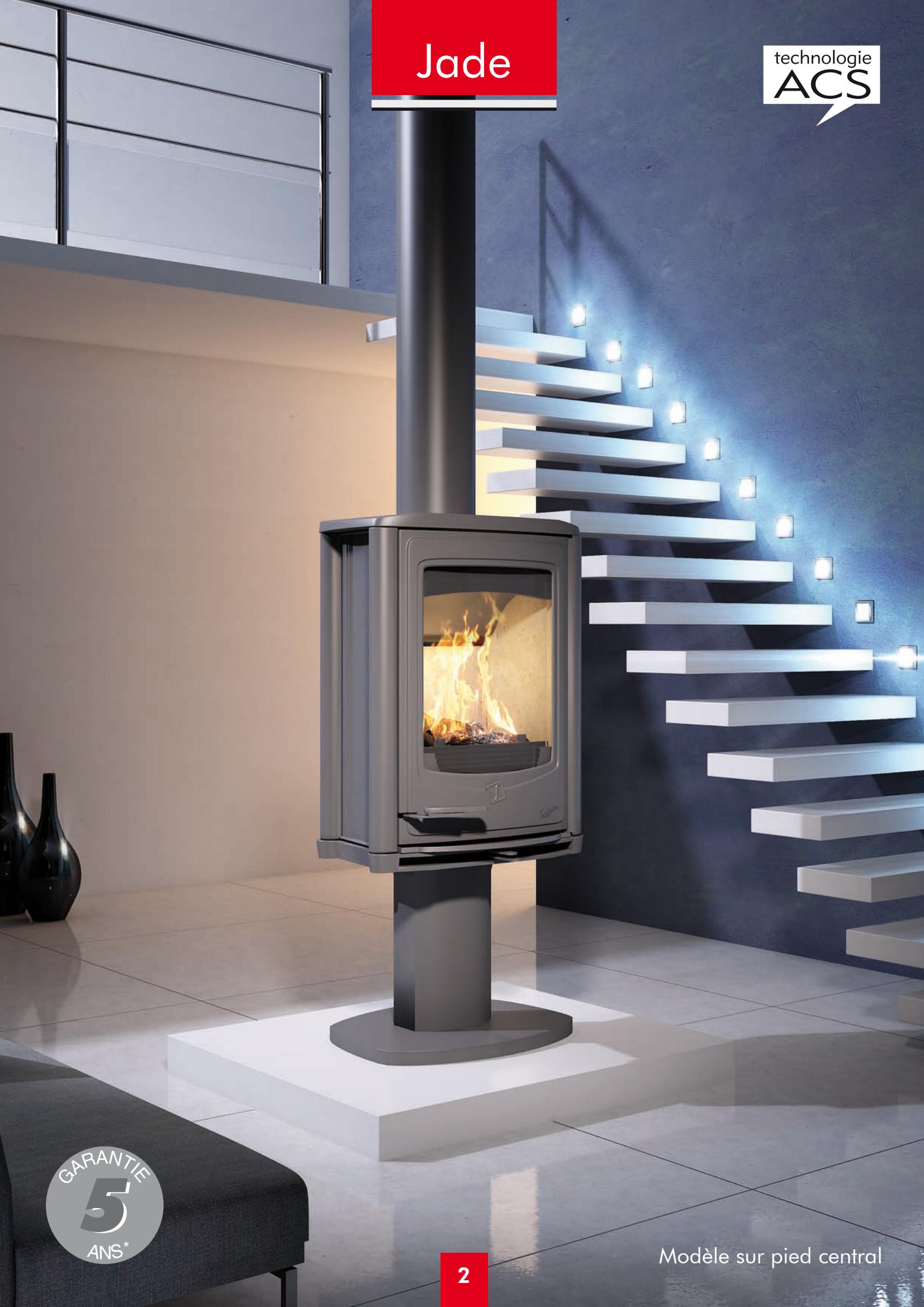

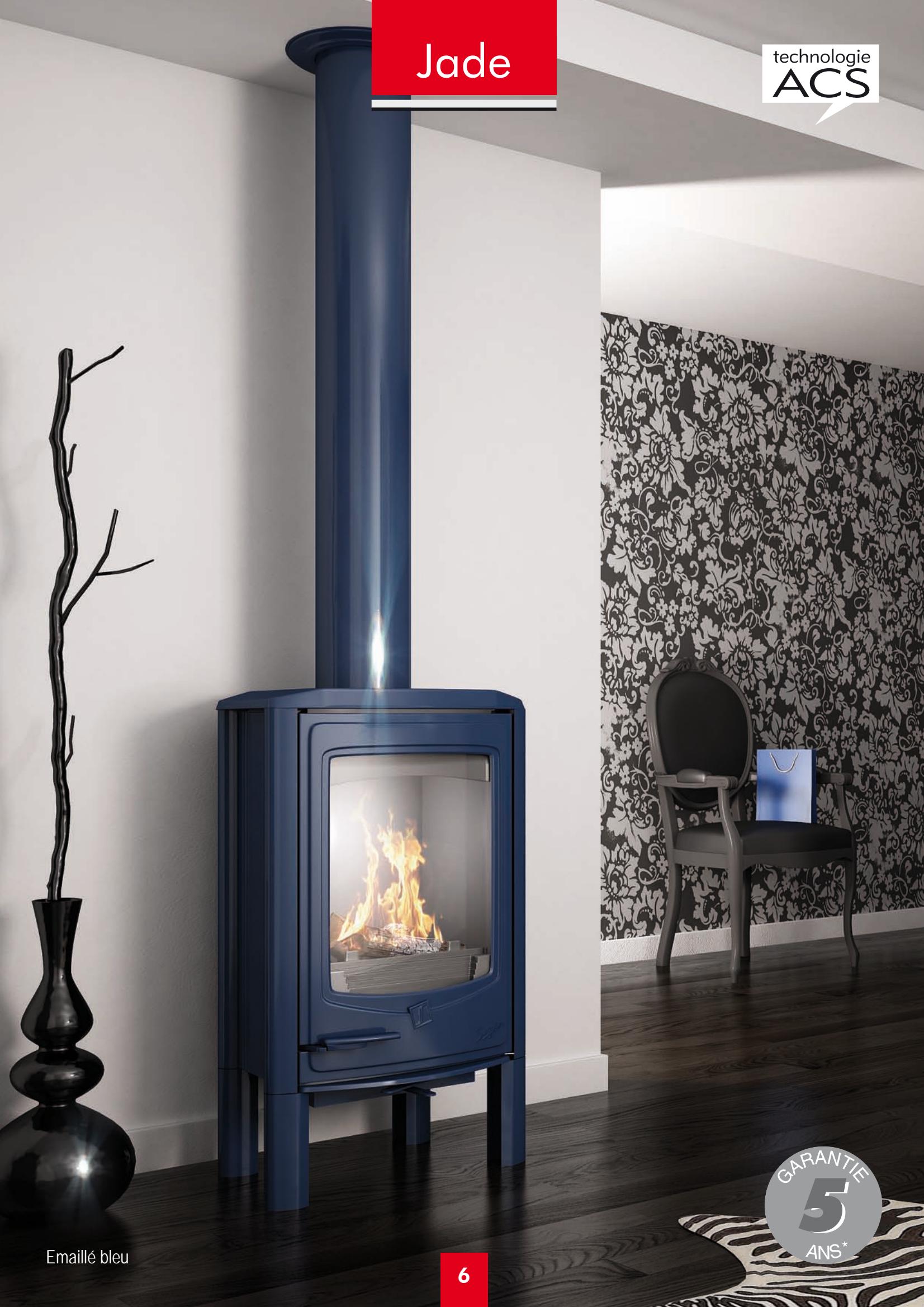

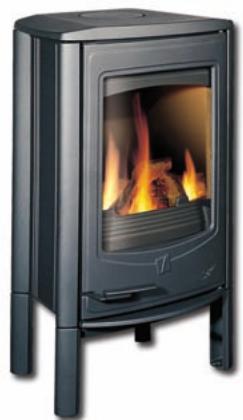

Jade
éristiques
- Construction entièrement en fonte
- Chambre de combustion double paroi en vermiculite
- Chargement frontal
-
Deux arrivées d'air primaire réglibes :
-
Pour une combustion optimale
-
Pour prévenir le noircissement de la vitre
-
Double combustion à flux fixe
- Plusieurs possibilité de branchement à l'air extérieur (Outside air)
Cendrier incorpore
- Buches : 30 cm
- Poids : 165 kg
- Puissance : 7 kw suivant norme EN 13240
- Rendement : 79%
- Emission (% CO à 13% O_2):0,07%
Volume de chauffe: jusqu'à 250 m³ (valeur à titre indicatif)
- Autonomie : passage de nuit *
- Sortie verticale ou horizontale Ø 150
*selon caractéristiques du conduit et qualité du combustible

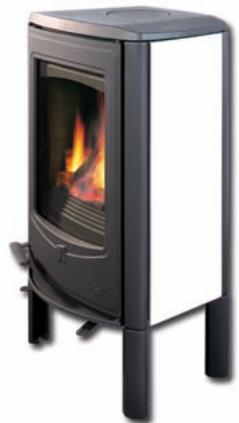

Blanc Meringue
Terred'Orient

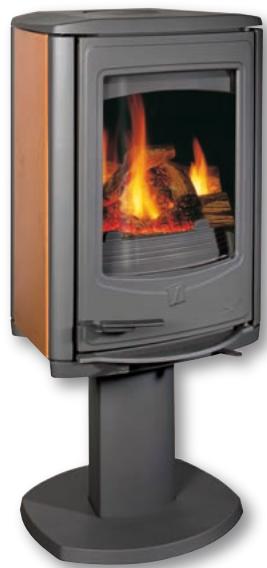

Version avec habillage Céramique Terre d'Orient
OUTSIDE AIR

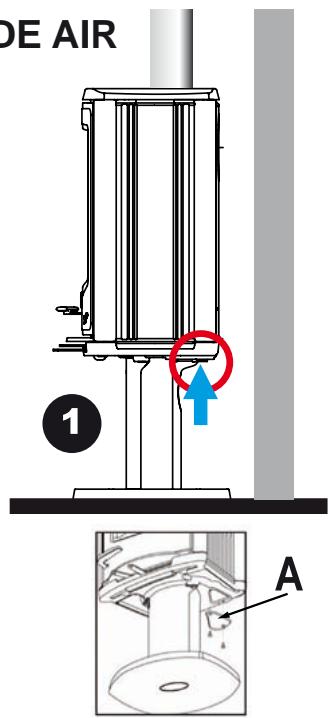

1 - Arrivée d'air ambiant : enlever l'opercule A

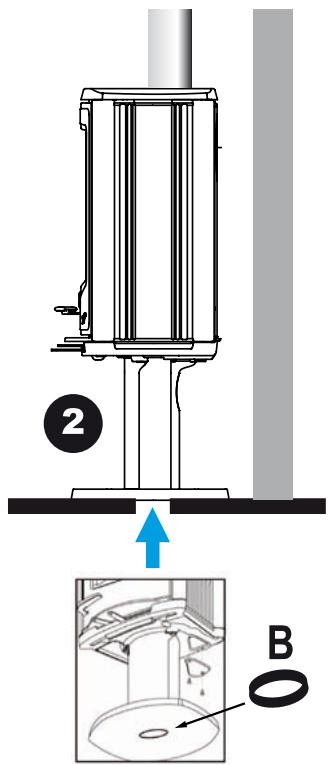

2 - Arrivée d'air extérieur par le sol : poser le poèle sur l'orifice (Ø 100), monter l'opercule A La colerette de mousse B assure l'étanchéité.

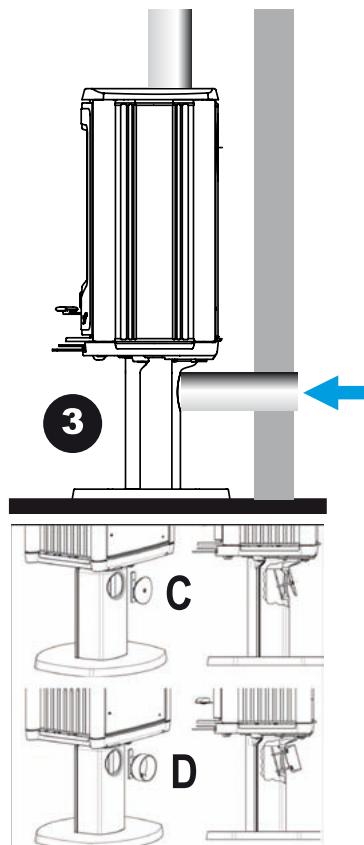

3 - Arrivée d'air par un mur extérieur : Monter l'opercule A, enlever l'opercule C et replacer par la colerette D (Ø 100) Les accessoires A, B, C, D sont livrés avec le poèle.
CLASSE DE PERFORMANGE ENVIRONNEMENTALE
www.fammuerverte.org
Avec le concours de l'ADEME

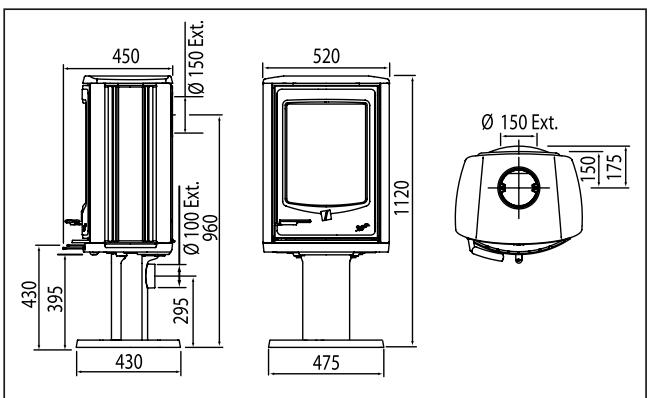

éristiques
- Construction entièrement en fonte
- Chambre de combustion double paroi en vermiculite
- Chargement frontal
-
Deux arrivées d'air primaire réglibes :
-
Pour une combustion optimale
-
Pour prévenir le noircissement de la vitre
-
Double combustion à flux fixe
- Possibilité de branchement à l'air extérieur (Outside air)
Cendrier incorpore
- Buches : 30 cm
- Poids : 165 kg
- Puissance : 7 kw suivant norme EN 13240
- Rendement : 79%
- Emission (% CO à 13% O_2):0,07%
Volume de chauffe: jusqu'à 250 m³ (valeur à titre indicatif)
Autonomie : passage de nuit *
- Sortie verticale ou horizontale Ø 150
*selon caractéristiques du conduit et qualité du combustible
OUTSIDE AIR

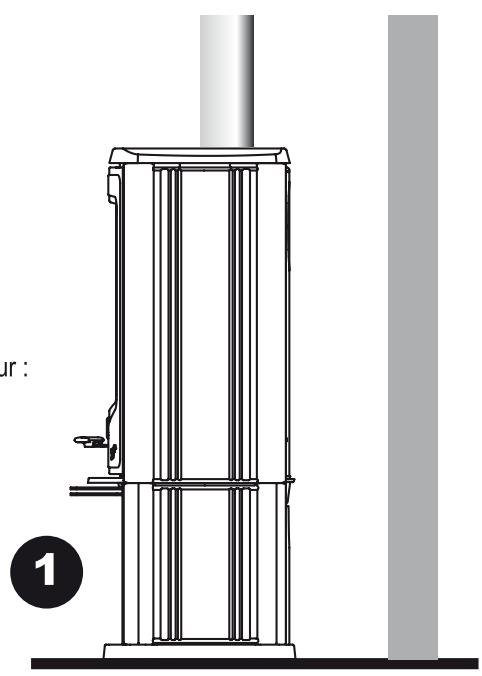

1 - Arrivée d'air ambiant

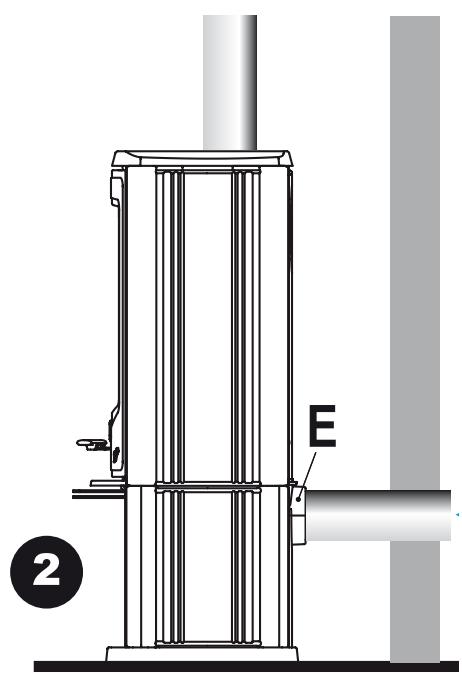

2 - Arrivée d'air par un mur extérieur : Monter le buselot E Ø 100 (livré avec le poèle)

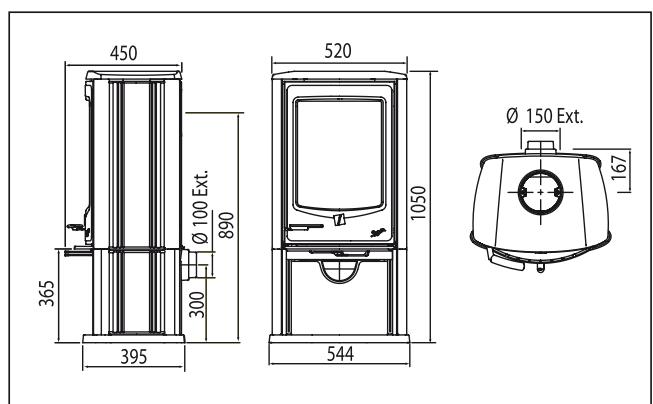

éristiques
- Construction entièrement en fonte
- Chambre de combustion double paroi en vermiculite
- Chargement frontal
-
Deux arrivées d'air primaire réglibes :
-
Pour une combustion optimale
-
Pour prévenir le noircissement de la vitre
-
Double combustion à flux fixe
- Possibilité de branchement à l'air extérieur en option (Outside air)
Cendrier incorpore
- Buches : 30 cm
- Poids : 165 kg
- Puissance : 7 kw suivant norme EN 13240
- Rendiment : 79%
- Emission (% CO à 13% O_2):0,07%
Volume de chauffe: jusqu'à 250 m³ (valeur à titre indicatif)
Autonomie : passage de nuit *
- Sortie verticale ou horizontale Ø 150
*selon caractéristiques du conduit et qualité du combustible

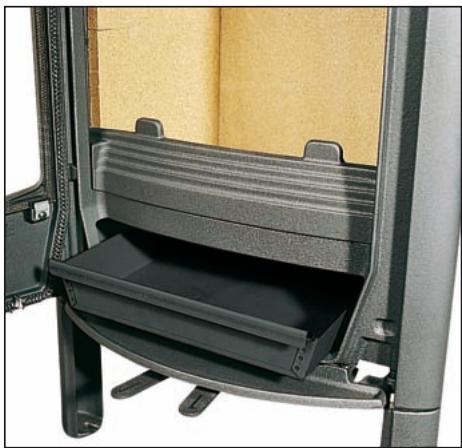

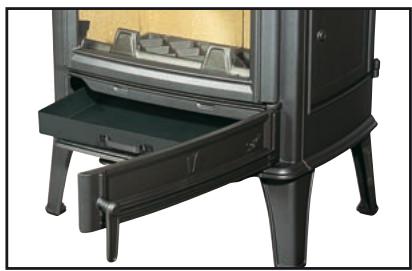

Cendrier tiroir

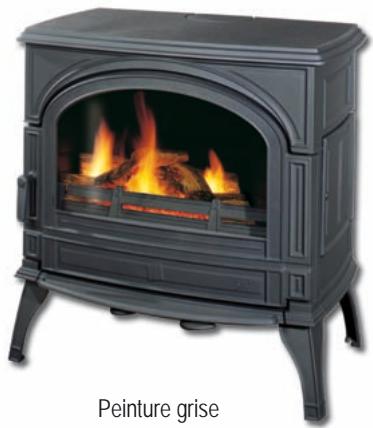

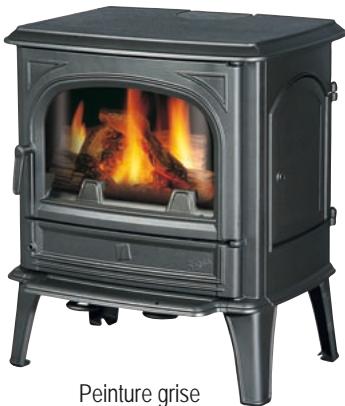

Peinture grise

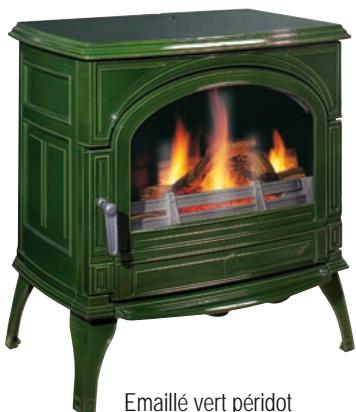

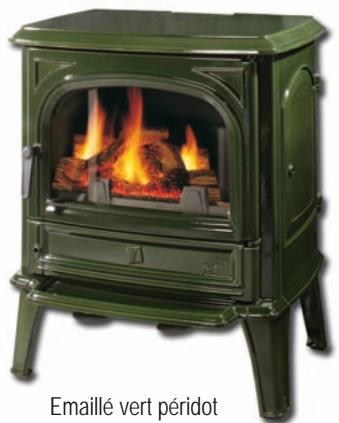

Emailévert
Ceramique émailée blanc meringue
Emaiébrun

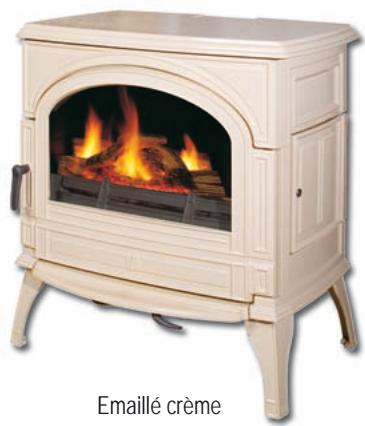

Emailé crème
Ceramique émailée Terre d'Orient
Avec le concours de l'ADEME

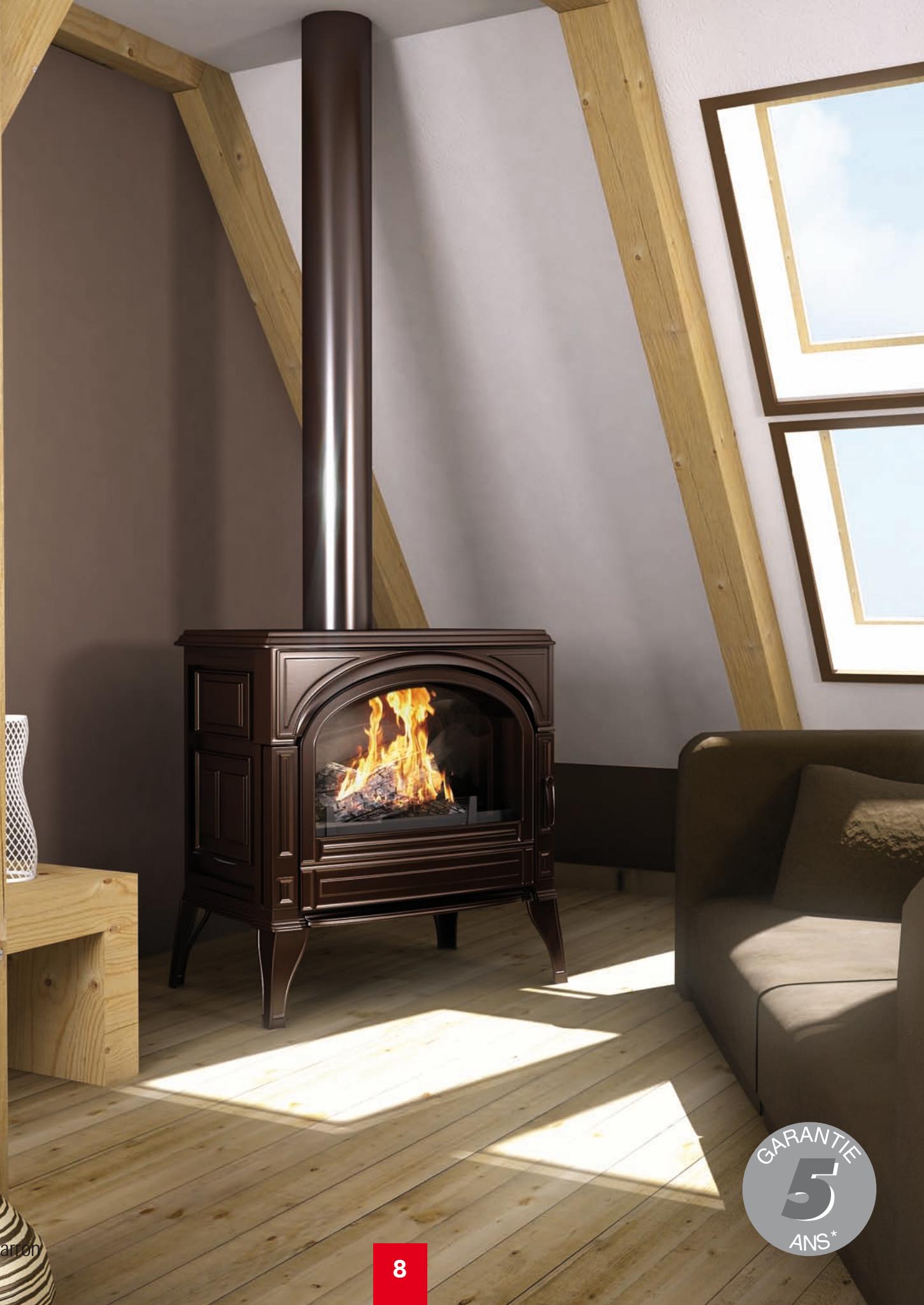

Topaze
Caracteristiques :
- Construction entièrement en fonte
- Chambre de combustion double paroi en vermiculite
- Chargement frontal et l'边际 droit
-
Deux arrivées d'air primaire réglables :
-
Pour une combustion optimale
-
Pour prévenir le noircissement de la vitre
-
Double combustion à flux fixe
Cendrier incorpore
- Buches : 60 cm
- Poids : 215 kg
- Puissance : 13 kw suivant norme EN 13240
- Rendement : 76%
- Emission (% CO à 13% O_2):0,23%
Volume de chauffe: jusqu'à 400 m³ (valeur à titre indicatif)
Autonomie : passage de nuit *
Sortie verticale ou horizontale 150
*son chromatique du conduit et qualite du combustible

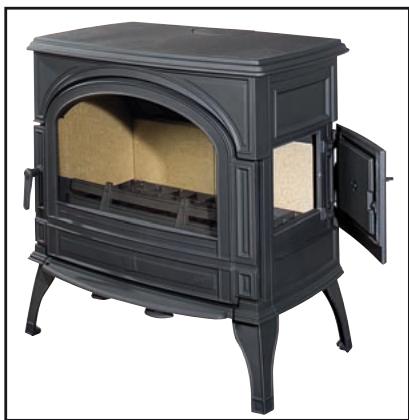

Ouverture porte laterale
Cendrier tiroir
CLASSE DE PERFORMANCE ENVIRONNEMENTALE
www.maiyang.com.cn
Avec le concours de I'ADEME

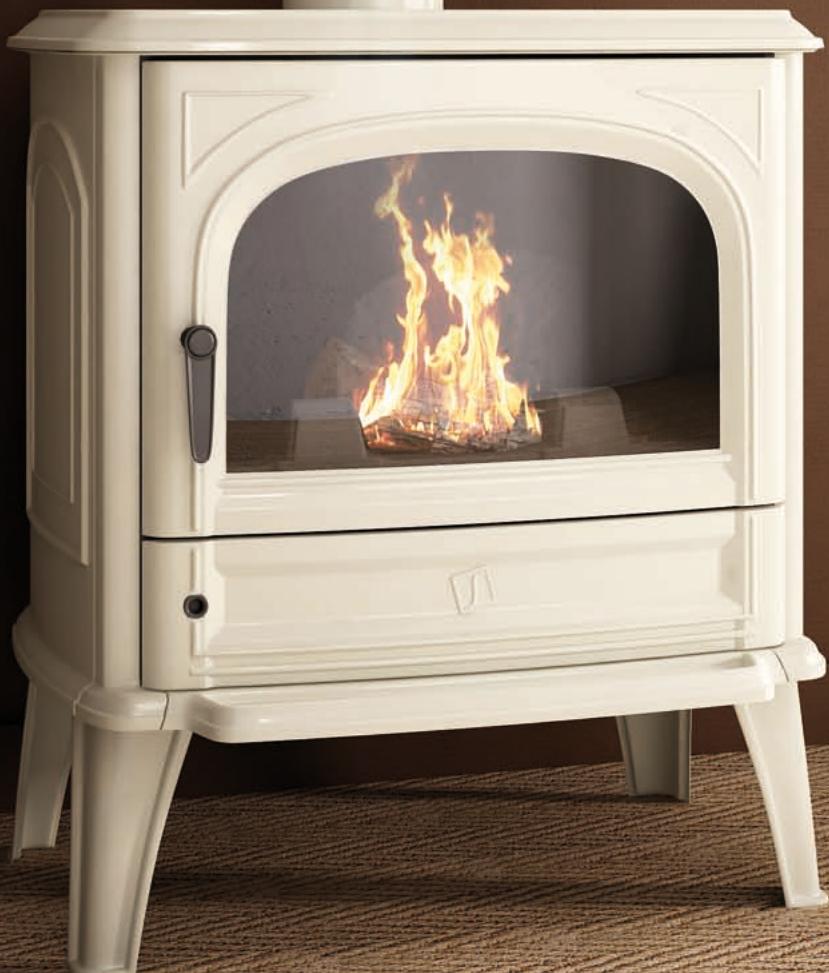

Saphir
technologie
ACS

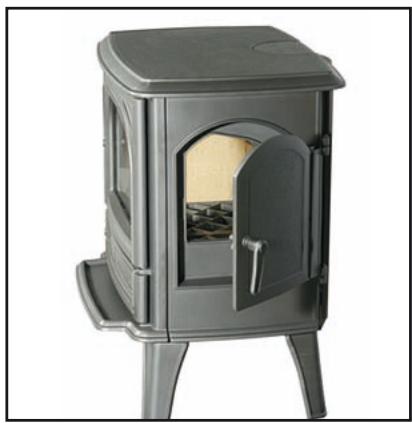

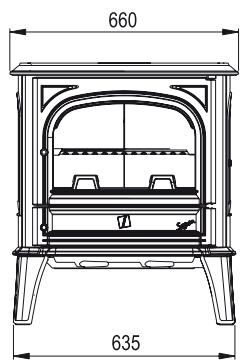

éristiques :
- Construction entièrement en fonte
- Chambre de combustion double paroi en vermiculite
- Chargement frontal et l'边际 droit
-
Deux arrivées d'air primaire réglables :
-
Pour une combustion optimale
-
Pour prévenir le noircissement de la vitre
-
Double combustion à flux fixe
Cendrier incorpore
- Buches : 50 cm
- Poids :165 kg
- Puissance : 11 kw suivant norme EN 13240
- Rendement : 82%
- Emission (%CO à 13% O₂): 0,277%
Volume de chauffe: jusqu'à 320 m³ (valeur à titre indicatif)
Autonomie : passage de nuit *
Sortie verticale ou horizontale 150
*son chromatique du conduit et qualite du combustible
Ouverture portelafterale
Cendrier tiroir

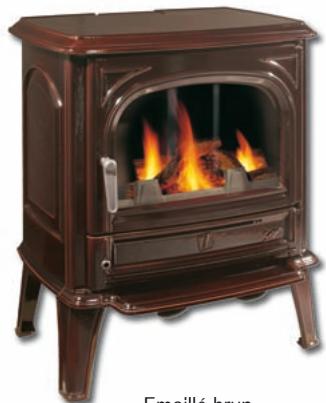

Emailébrun
CASSE DE PERFORMANCE ENVIRONNEMENTALE
www.rammuverte.org
Avec le concours de l'ADEME

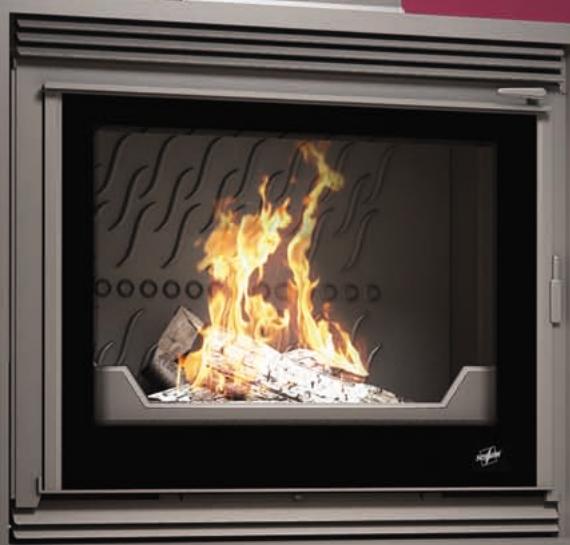

Opale
Caracteristiques :
- Construction entièrement en acier
- Chambre de combustion entièrement en fonte
- Chargement frontal
- Clapet régliable pour fonctionnement optimisé
- Système de commande du clapet interdisant l'ouverture de la porte lorsque celui-ci est fermé
- Double combustion en série
Cendrier incorpore
- Buches : 50 cm
- Poids : sans cache-tuyau : 210 kg - avec cache tuyau : 248 kg
- Puissance : 15 kW
- Rendement : >70%
- Emission (%CO à 13% O_2 ): < 0,3%
Volume de chauffe: jusqu'à 400 m³ (valeur à titre indicatif)
Autonomie : passage de nuit *
Sortie verticale 200
*son chromatique du conduit et qualite du combustible
Modèle avec tuyau apparent

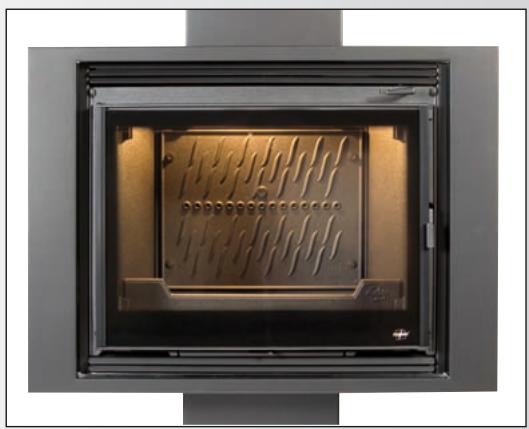

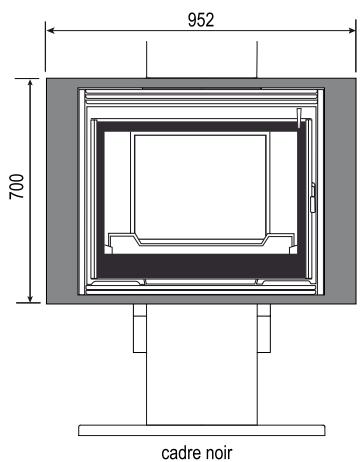

Cadre noir (en option)

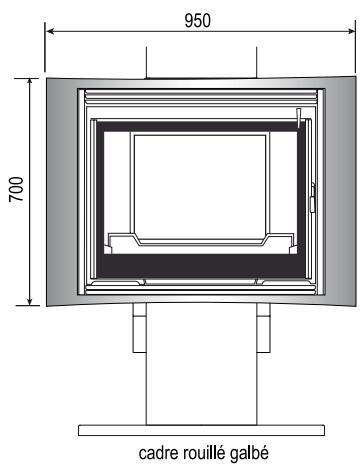

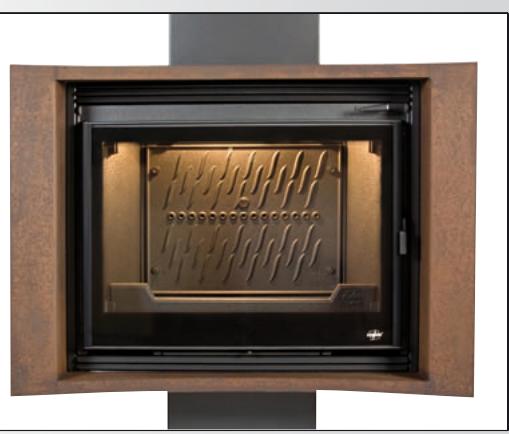

Cadre galbe
effet rouillé
(en option)
L'oxydation du métal est réalisé artisansalement
a l'unité, des variations
d'aspect peuvent intervenir.
Aprèstraitement l'oxydation est stabilise.

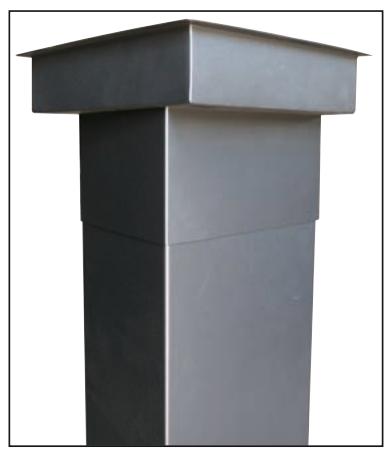

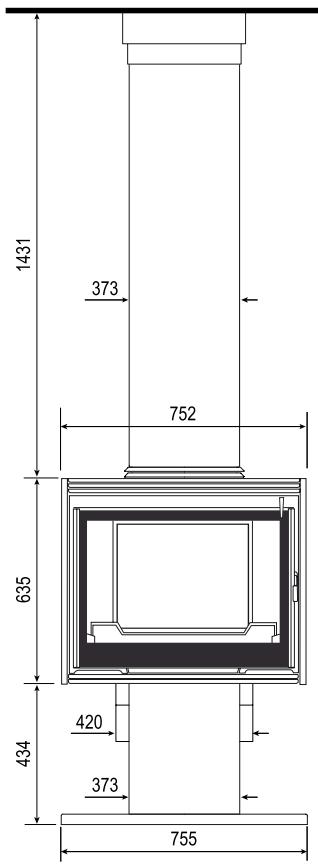

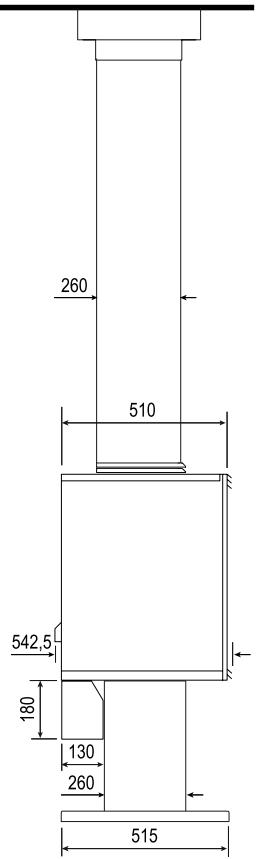

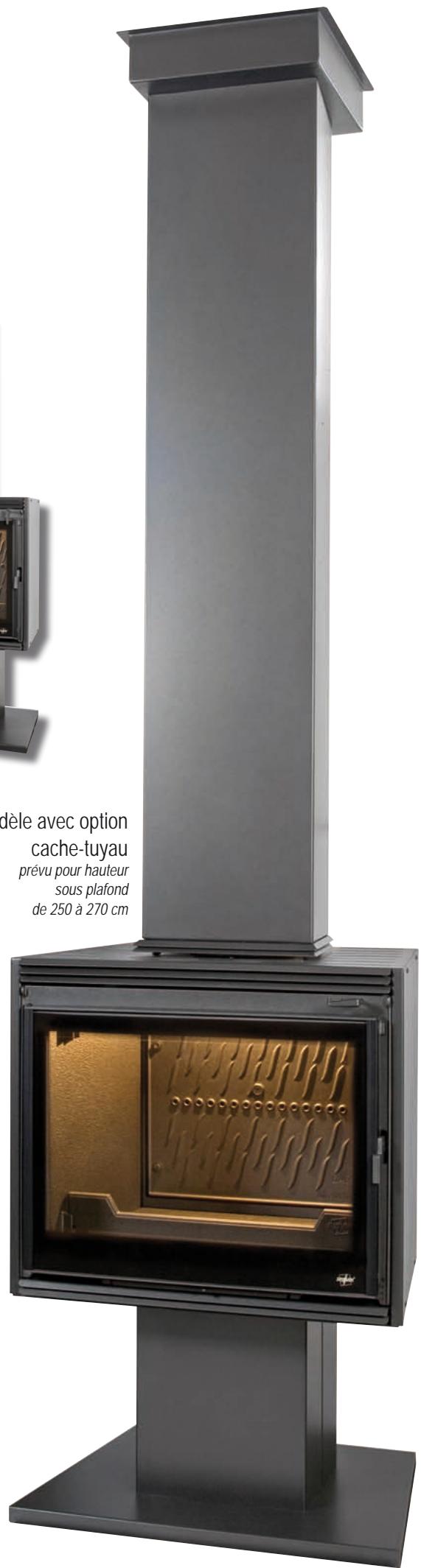

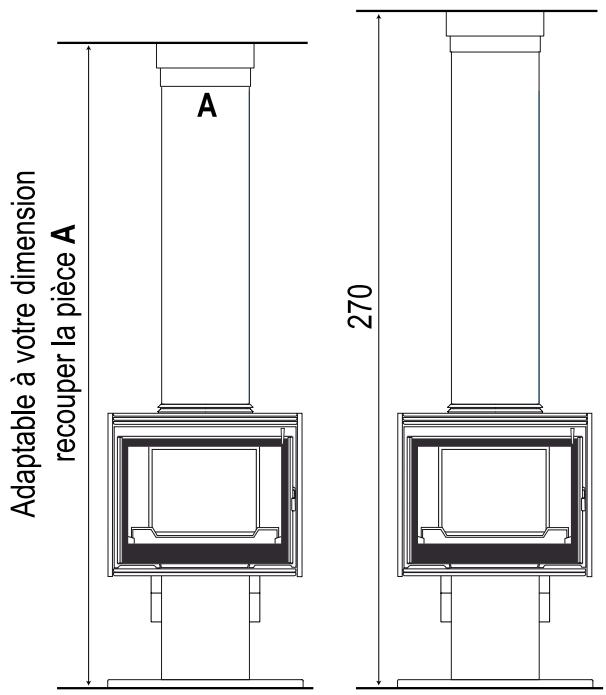

Cache-tuyau (en option)
Le cache tuyau est adaptable suivant la hauteur sous plafond
Jusqu'à 270 cm

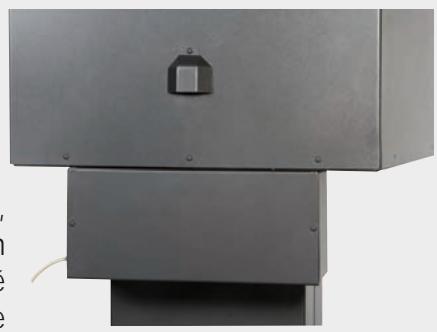

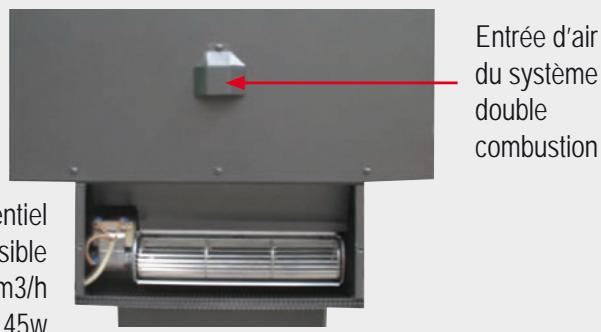

Kit ventilation (en option)
En option, le kit ventilation apparent placé à l'arrête du poèle
Ventilateur tengentiel facilement accessibleDébit : 230 m3/hConsommation : 45w

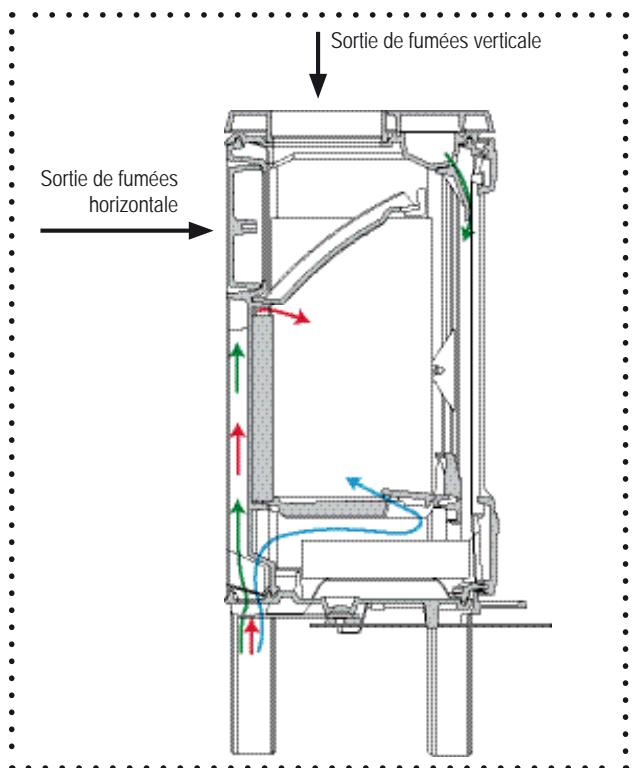

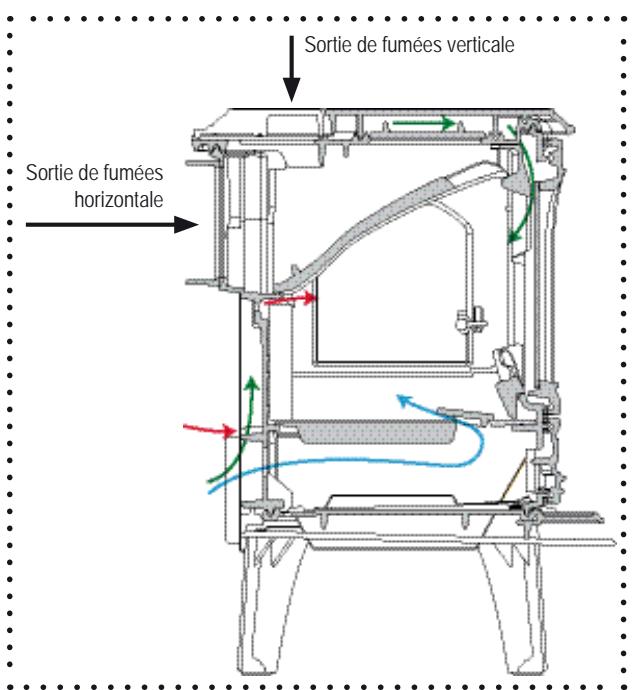

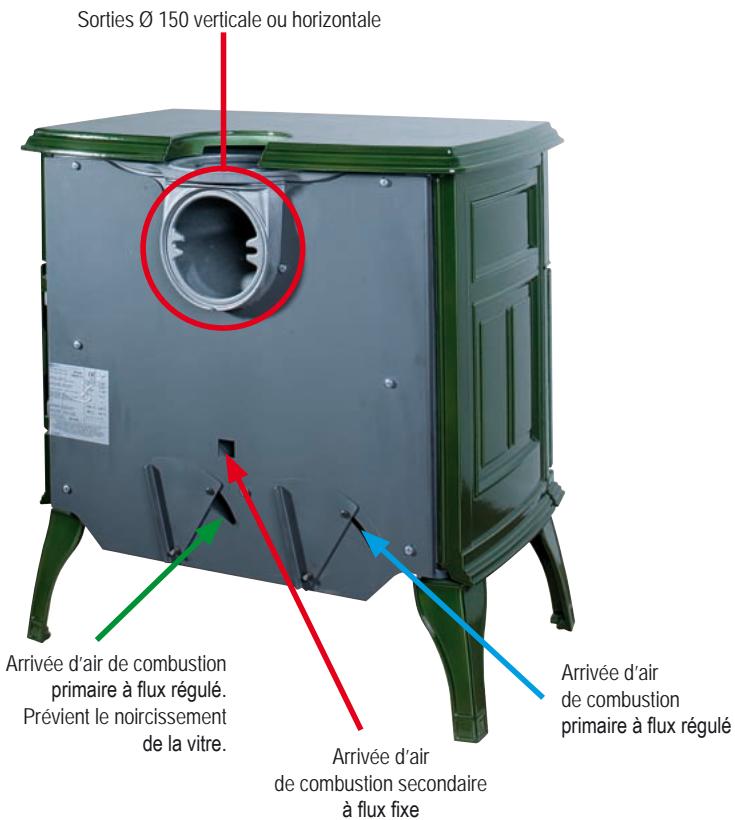

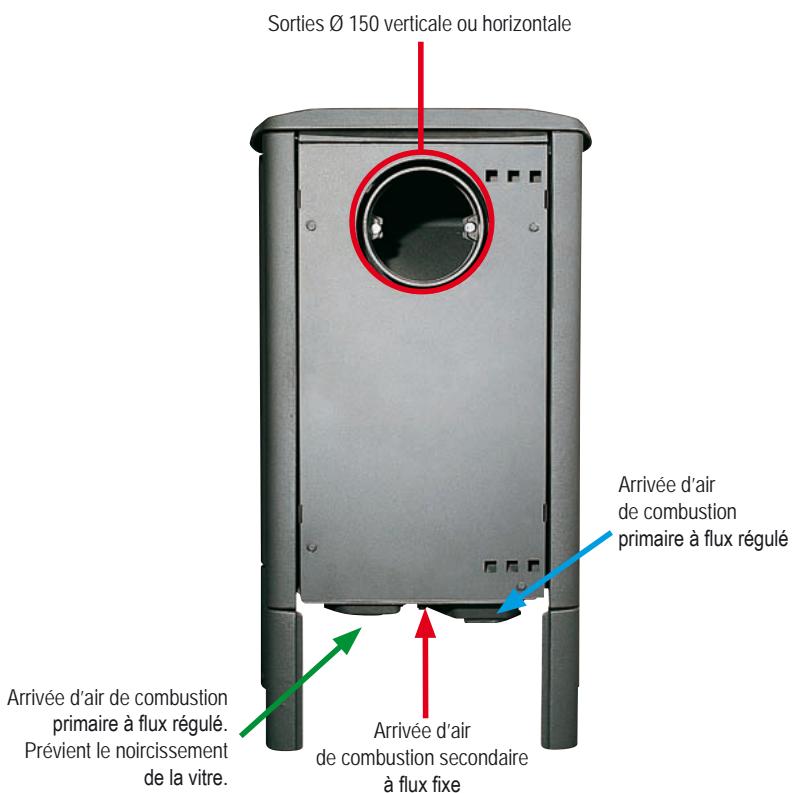

la technologie ACS*
*Advanced CombustionSystem
concerne les modèles Jade, Saphir et Topaze
Flux régulé de combustion primaire prévient le noircissement de la vitre
Flux fixe de combustion secondaire
Flux régulé de combustion primaire
Les poèles à bois dégagent une température élevée. L'installation doit être effectuee dans les règes de l'art particulierement en ce qui concerne l'isoation et les distances à respecter lors du montage par rapport aux matériaux inflammables. La responsabilité du fabricant est limitee a la garantie specifie sur les differentes fournitures composant les poèles. Il y a lieu de se conformer pour I'installation a la notice delivrree avec chaque appeareil. Les poèles sont conformes a la norme Européenne EN 13240, et les inserts conformes a la norme Européenne EN 13229. DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFOMEMENT AU DTU 24-2.
