MODE D'EMPLOI STUBOTTO SEGUIN

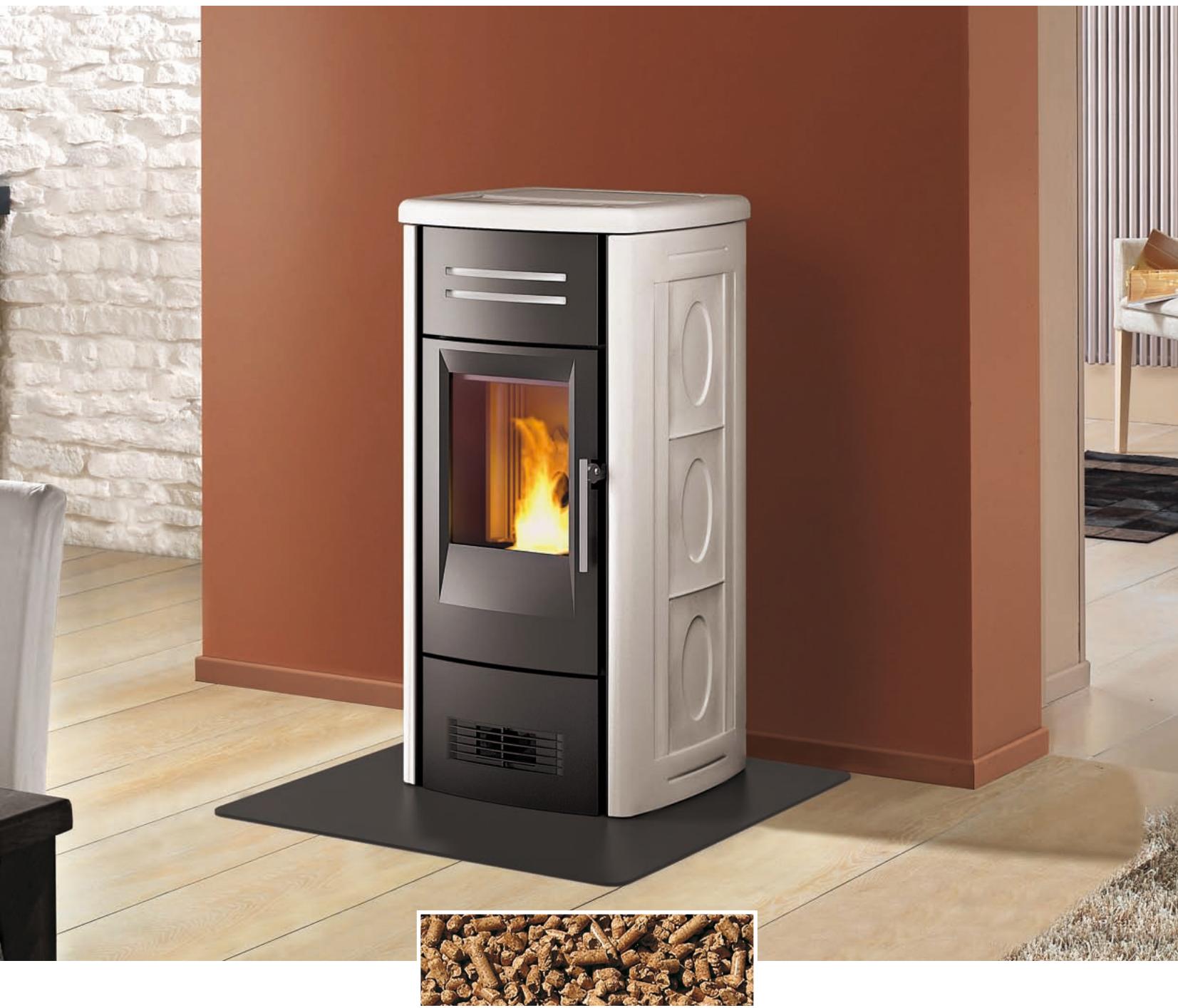

Poêles à granulés de bois

Distribution exclusive

Pourquoi désirsir Piazzetta ?

Pour la performance et le rendement, la majorité des apparêils ont des rendements supérieurs à 85%, le rapport optimal entre la chambre de combustion et les flux d'air garantit une combustion parfaite et une puissance thermique particulièrement élevé.

Piazzetta you propose une gamme complète pour chauffer des plus petits aux plus grands volumes.

Pour l'exceptionnelle autonomie et le respect de l'environnement, grâce à l'utilisation des granulés de bois, au pouvoir calorifique élevé et faibles rejets de CO, ils représentent un besoin économique et écologique.

Conditionnés dans des sacs de faibles poids, les granulés sont facies à stocker et à transporter, ils sont disponibles dans de multiples points de vente.

Pour la fiabilité et l'économie, la solidité et la durabilité des apparèls grâce à la qualité des composants et à leur assemblage minutieux.

Gestion automatique de la combustion, régulation automatique en fonction de la température désirée, il en résultat une consommation ajustée à vos besoins.

Pour la technologie et la capacité d'utilisation, une télécommande à contrôle digital vous permet de régler le fonctionnement pour un comfort sur mesure. L'allumage et l'extinction du poèle, le réglage de la chaleur et sa diffusion dans l'espace peuvent être programmes et stabilisés selon vos exigences.

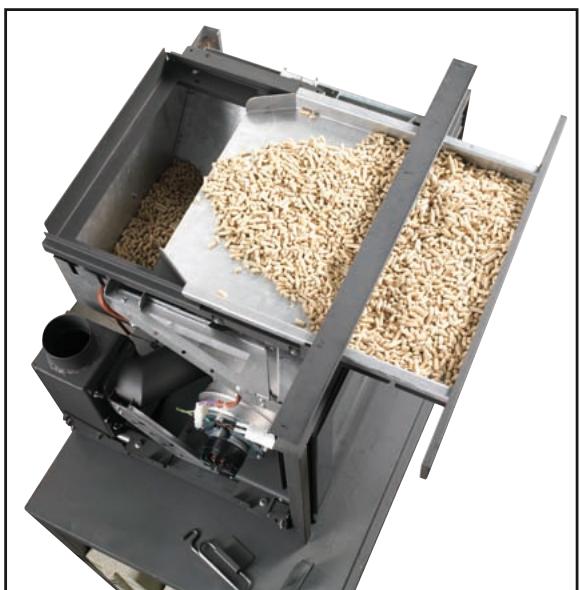

Totalement automatique, une vis sans fin alimente le brasero en granulés pour entretenir la flamme en continu.

Pour l'esthétique et la finition avec un grand choix de couleurs et de design pour tous les intérêurs.

Pour l'installation simplifiée de l'appareil, nos partenaires professionnelles sont à même de vous préconiser la(Meilleure solution adaptée àvoitréconfiguration.

Pour le chauffage avec le «système Multifuoco», technique exclusive et brevetée Piazzetta, vous assure une chaleur uniformément répartie du sol au plafond, avec la possibilité de distribuer l'air chaud dans plusieurs pieces, même sur plusieurs niveaux, suivant les modèles.

Pour la gestion à distance, possibilité de:gérer le poèle par téléphone (démarriage, réglage température, etc...) grâce à un module GPRS (en option). Necessite de prévoir l'intégration d'une carte SIM appropriée et de vérifier la couverture réseau.

Tous les apparèils sont classés 5 étoiles «Flamme Verte»

(sauf MP970 - Ginevra - Stubotto)

multifuoco®

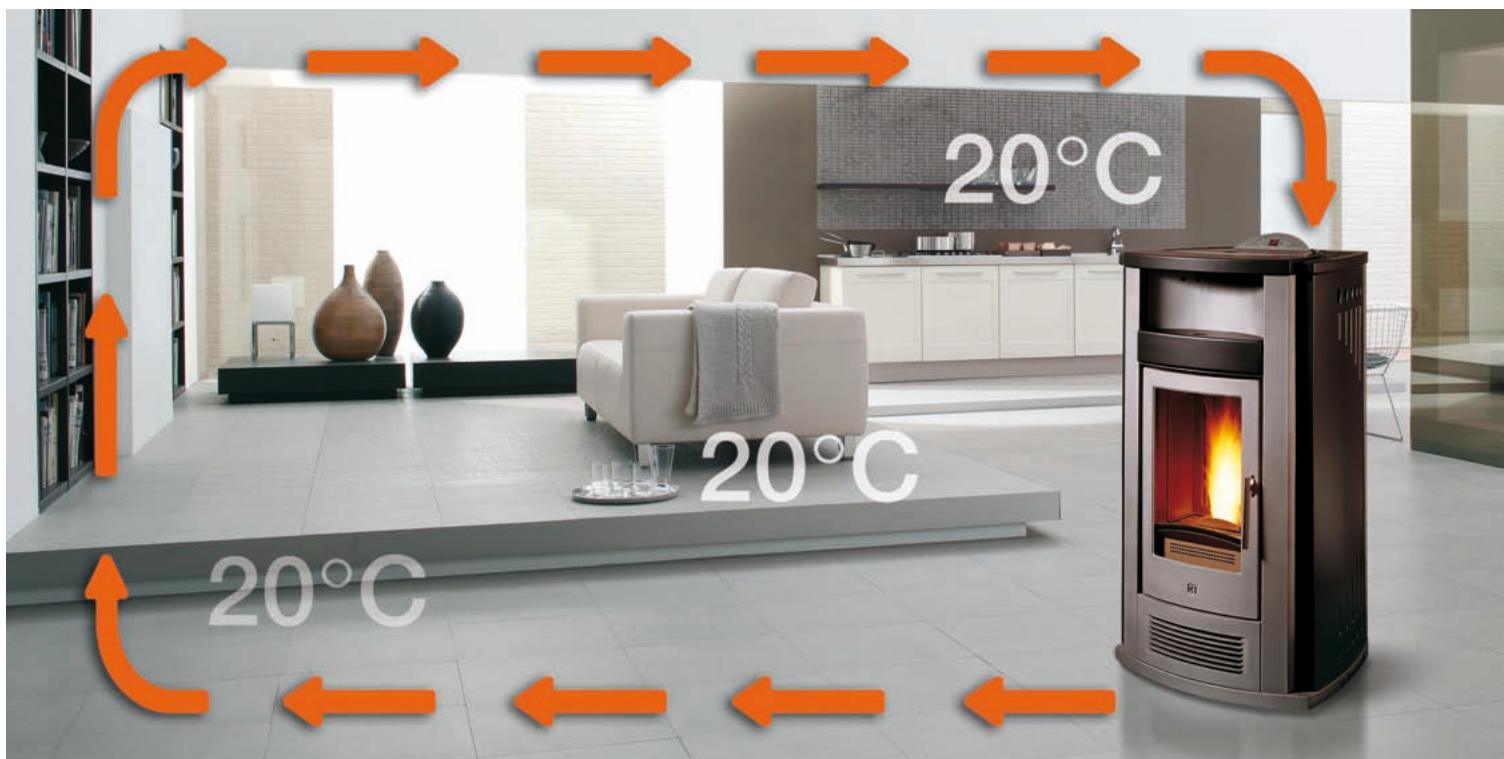

Le système Multifuoco distribue l'air chaud au niveau du sol et uniformément dans toute la piece, même à distance de la source de chaleur.

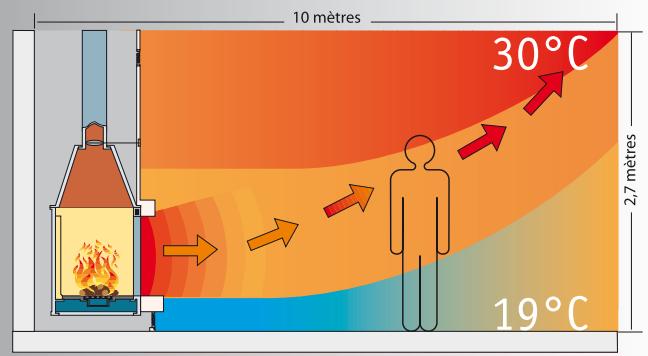

Chauffage traditionnel

Le graphique représenté la répartition de la chaleur avec un système de chauffage traditionnel. L'air chaud tend à s'accumuler au plafond.

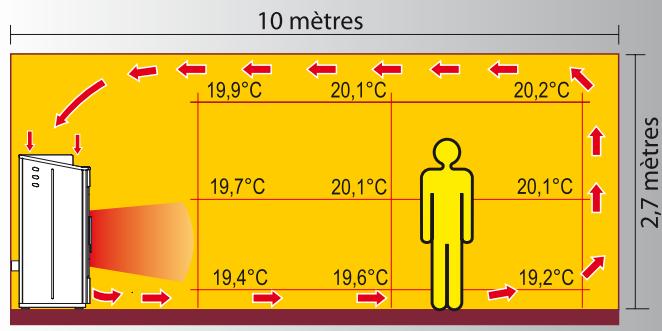

Chauffage avec système Multifuoco

Le graphique met en évidence la température homogène obtenue dans la pièce grâce à la diffusion d'air chaud en partie basse du poële.

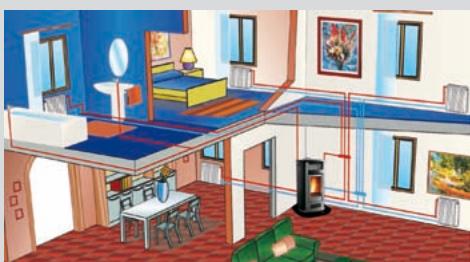

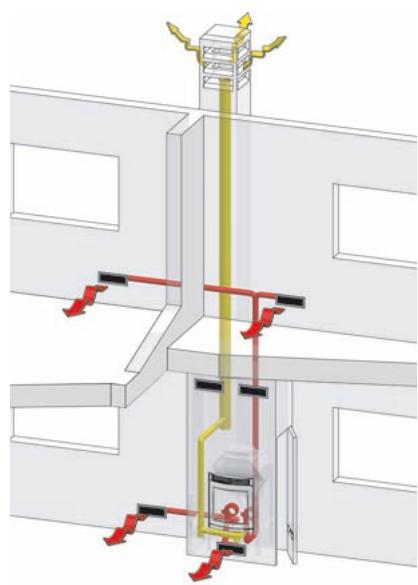

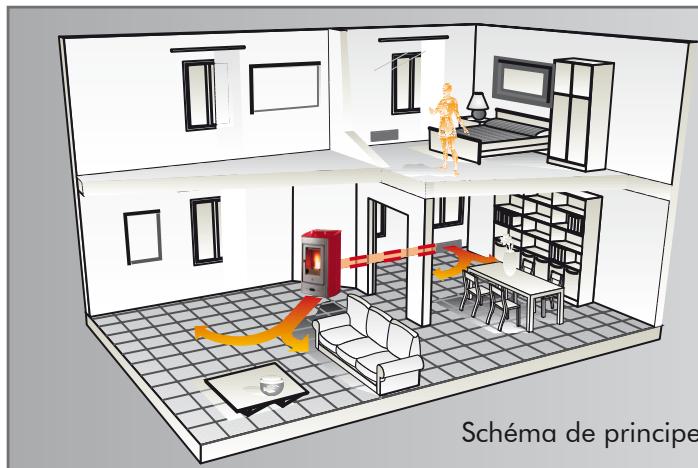

Distribution d'air chaud

L'air chaud peut être acheminée dans des pièces voisines, même sur plusieurs niveaux. L'air est diffusé par des bouches obturables, de façon à régler la distribution selon vos besoins.

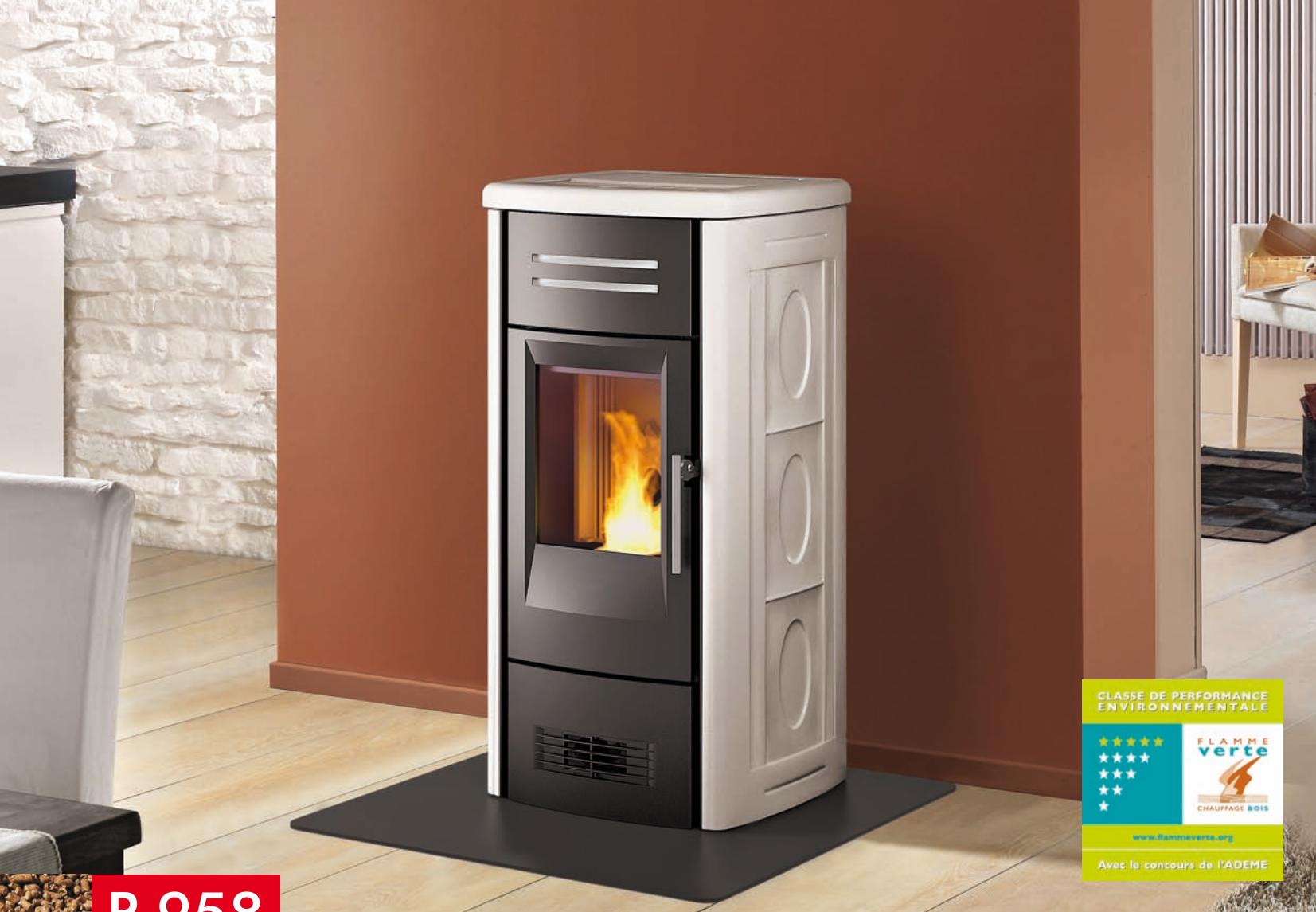

P 958

Caracteristiques

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitrecéramique résistant à 750^
• Humidificateur d'air inox
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Tableau de commande à l'arrête du poèle
  Chronothermostat de série, programmation journaîre, hebdomadaire ou week end, sur 2 plages horaires
  4 niveaux de puissance
• Chauffage breveté Multifuoco System®, 3 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevée par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec déviateur de flux, équipé d'une sortie pour la distribution en partie arrête.
• Connectable à l'air extérieur avec kit de raccordement en option
• Possibilité arrêt de l'appareil à la température souhaïée.

Couleurs disponibles

Blanc Gris

Terre d'Orient

Bordeaux

NoirOpaque

Données techniques et dimensions

• Puissance: max. 8,5 kW - mini. 2,6 kW
• Rendement 89,1%
• Capacité réservoir: 16 kg
• Consommation horaire*: max. 1,8 kg - mini. 0,6 kg
  «Multifuoco system»: débit max. 220 M³/h
• Alimentation électrique : 230 V 50Hz
• Puissance électric max. absorbée à l'allumage : 330 W
• Poids : 145 kg
• Sortie de fumées Ø 80 mm

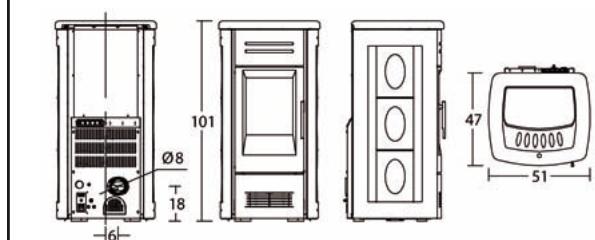

• Dimensions : L51 x P47 x H101 cm
  *La consommation peut varier selon le type de granulés

CASE DE PERFORMANCE ENVIRONNEMENTALE

Avec lo concours de I'ADEME

P 963

Caracteristiques

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitrecéramique résistant à 750^
• Humidificateur d'air inox
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Tableau de commande à l'arrête du poèle
  Chronothermostat de série, programmation journalière, hebdomadaire ou week end, sur 2 plages horaires
• 5 niveaux de puissance
• Chauffage breveté Multifuoco System®, avec 2 ventilateurs pouvant fonctionner séparément, 4 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevée par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec 2 deviateurs de flux, équipé de 2 sorties pour la distribution en partie arrête.
• Connectable à l'air extérieur.
• Possibilité arrêt de l'appareil à la température souhaïée.

Couleurs disponibles

Blanc Gris

Terre d'Orient

Bordeaux

NoirOpaque

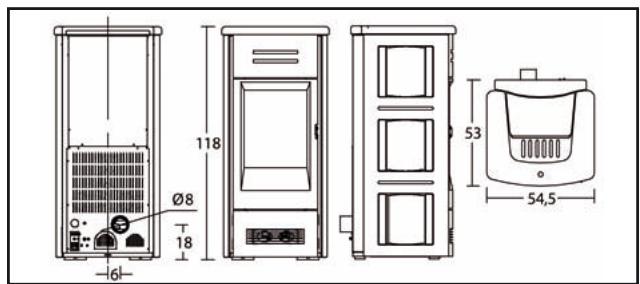

Données techniques et dimensions

• Puissance: max. 11 kW - mini. 3,2 kW
• Rendement 89,2%
• Capacité réservoir : 30 kg
• Consommation horaire*: max. 2,4 kg - mini. 0,8 kg
  «Multifuoco system»: débit max. 2 × 220 M^3/h
• Alimentation électric : 230 V 50Hz
• Puissance électriche max. absorbée à l'allumage : 350 W
• Poids : 182 kg
• Sortie de fumées Ø 80 mm
  Dimensions:L54,5xP53xH118cm
  *La consommation peut varier selon le type de granulés

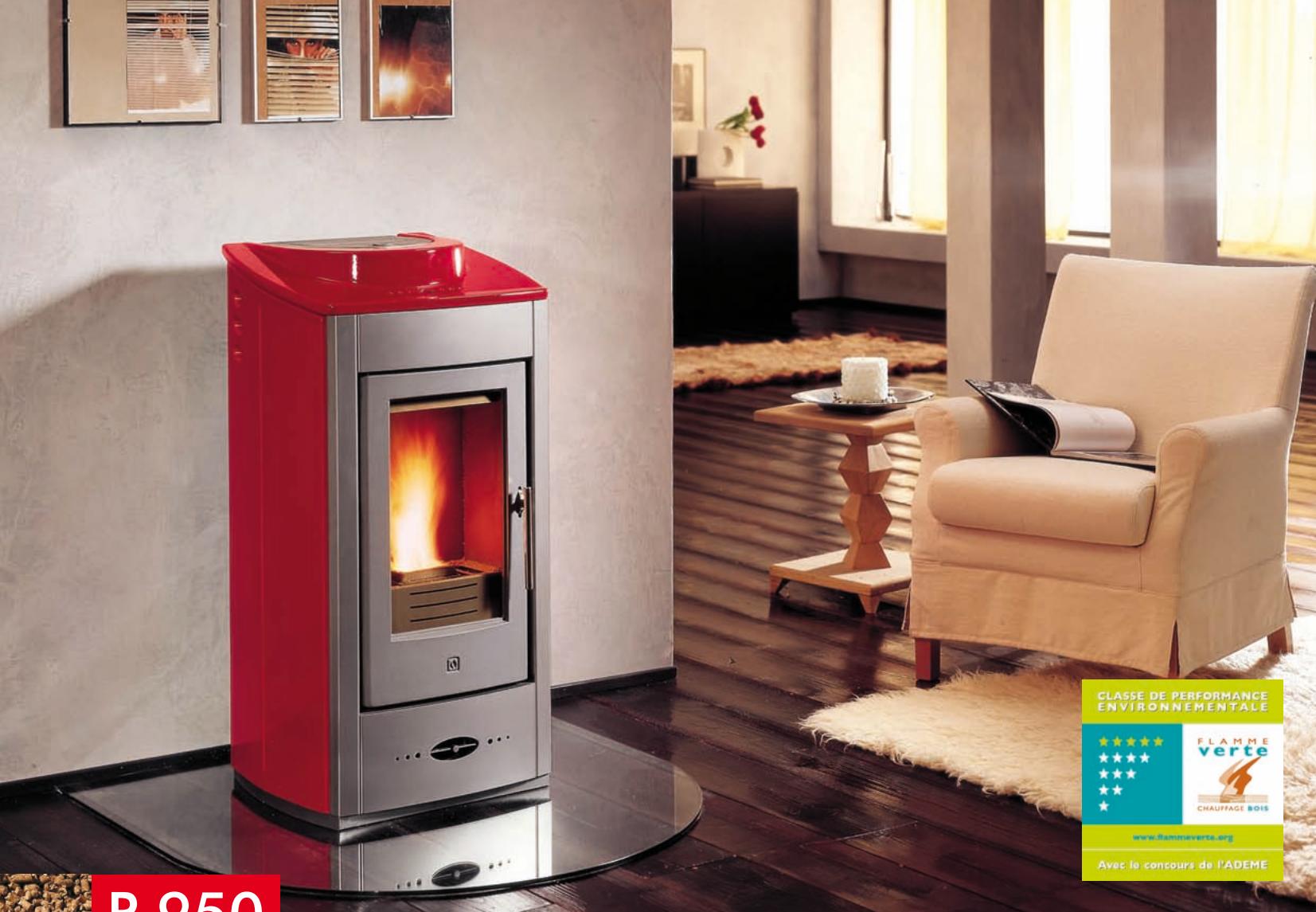

P 950

Caracteristiques

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitrecéramique résistant à 750^
• Cendrier extractible
• Humidificateur d'air inox, capacité 50 cl
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Tableau de commande manuel à l'arrête du poèle
  Chronothermostat de série, programmation journalière, hebdomàtaire ou week end, sur 2 plages horaires
  4 niveaux de puissance
• Chauffage breveté Multifuoco System®, 3 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevée par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec déviateur de flux, équipé d'une sortie pour la distribution en partie arrêté.
• Connectable à l'air extérieur.

Couleurs disponibles

Blanc Meringue

Terre d'Orient

Bordeaux

NoirOpaque

Rouge

Données techniques et dimensions

• Puissance: max. 7,5 kW - mini. 3 kW
• Rendement 90,5%
• Emission (% CO à 13% O_2):0,019%
• Capacité réservoir : 16 kg
• Consommation horaire*: max. 1,5 kg - mini. 0,75 kg
  «Multifuoco system»: débit max. 220 M³/h
• Alimentation électric : 230 V 50Hz
• Puissance électric max. absorbée à l'allumage : 330 W
• Poids: 121 kg
• Sortie de fumées Ø 80 mm
  Dimensions:L51xP46xH99cm

*La consommation peut varier selon le type de granulés

15

Caracteristiques

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitrecéramique résistant à 750^
• Cendrier extractible
• Humidificateur d'air inox, capacité 100 cl
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Tableau de commande manuel à l'arrête du poèle
  Chronothermostat de série, programmation journalière, hebdomàtaire ou week end, sur 2 plages horaires
  4 niveaux de puissance
• Chauffage breveté Multifuoco System®, 3 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevée par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec déviateur de flux, équipé d'une sortie pour la distribution en partie arrêté.
• Connectable à l'air extérieur.

Couleurs disponibles

Blanc Meringue

Terre d'Orient

Bordeaux

NoirOpaque

Rouge

Données techniques et dimensions

• Puissance : max. 9 kW - mini. 2,5 kW
• Rendement 90,1%
• Emission (% CO à 13% O_2):0,014%
• Capacité réservoir: 26 kg
• Consommation horaire*: max. 1,9 kg - mini. 0,75 kg
  «Multifuoco system»: débit max. 220 M³/h
• Alimentation électric : 230 V 50Hz
• Puissance électric max. absorbée à l'allumage : 330 W
• Poids : 160 kg
• Sortie de fumées Ø 80 mm

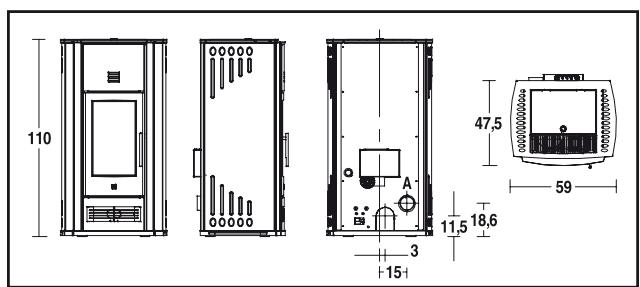

  Dimensions:L59xP47,5xH110cm
  *La consommation peut varier selon le type de granulés

Caracteristiques

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitrecéramique résistant à 750^
• Cendrier extractible
• Humidificateur d'air inox, capacité 50 cl
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction d
  Tableau de commande manuel à l'arrête du poèle
  Chronothermostat de série, programmation journalière, hebdomadaire ou week end, sur 2 plages horaires
• 5 niveaux de puissance
• Chauffage breveté Multifuoco System®, avec 2 ventilateurs pouvant fonctionner séparément, 4 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevée par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec 2 deviateurs de flux, équipé de 2 sorties pour la distribution en partie arrête.
• Connectable à l'air extérieur.

Couleurs disponibles

Blanc Meringue

Terre d'Orient

Bordeaux

NoirOpaque

Rouge

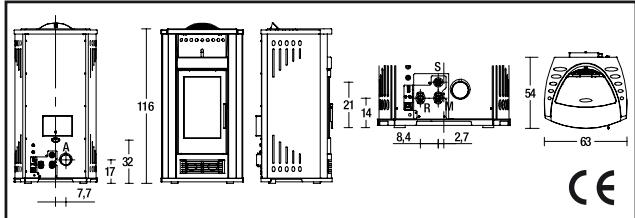

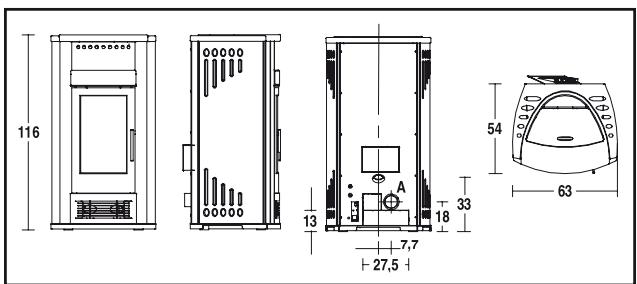

Données techniques et dimensions

• Puissance : max. 12 kW - mini. 3 kW
• Rendement 87,5%
• Emission (% CO à 13% O_2) : 0,024%
• Capacité réservoir : 35 kg
• Consommation hora*: max. 2,5 kg - mini. 0,9 kg
  «Multifuoco system»: débit max. 2 × 220 M^3/h
• Alimentation électric : 230 V 50Hz
• Puissance électricité max. absorbée à l'allumage : 350 W
• Poids : 200 kg
• Sortie de fumées Ø 80 mm
  Dimensions:L63xP54xH116cm
  *La consommation peut varier selon le type de granulés

\section*{Caracteristiques}

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
• Cendrier extractible
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Tableau de commande manuel à l'arrière du poèle
  Chronothermostat de série, programmation journalière, hebdomadaire ou week end, sur 2 plages horaires
• 5 niveaux de puissance
• Chauffage breveté Multifuco System®, avec 2 ventilateurs pouvant fonctionner séparément, 4 vitesses de ventilation programmables, possibité de fonctionnement
• Connectable à l'air extérieur.

avec programmation de la température ambiente relevante par latélécommande, bouche de sortie d'air chaud frontale enpartie basse avec 2 deviateurs de flux, équipé de 2 sorties pour la distribution en partie arrière.

Données techniques et dimensions

• Puissance: max. 12 kW - mini. 3 kW
  «Multifuoco system»: débit max. 2 x 220 M³/h
• Alimentation électric : 230 V 50Hz
• Puissance électric qu max. absorbee à l'allumage : 350 W
• Sortie de fumées Ø 80 mm
  *La consommation peut varier selon le type de granulés

Couleurs disponibles

Tere dore

Banc Gris

Borodauu

Belle Anique

Béto Altiâne

• Humidificateur d'air inox, capacité 100 cl
• Rendement 87,5%
• Emission (%CO à 13% O₂): 0,024%
• Capacité réservoir : 35 kg
• Consommation horaire*: max. 2,5 kg - mini. 0,9 kg
• Poids : 195 kg
  Dimensions:L61xP55xH118cm

Couleurs disponibles

Tere dOrien

Branne Merlge

Bordeaux

Bleu Atlantique

MULTIFUOC

multifuoco

Couleurs disponibles

Tere dOriert

• Rendement 89,7%
• Emission (% CO à 13% O_2) : 0,011%
• Capacité réservoir : 30 kg
• Consommation horaire*: max. 2,8 kg - mini. 0,9 kg
• Poids: 235 kg

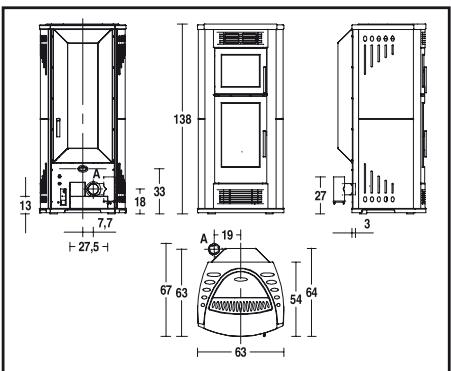

  Dimensions:L63xP64xH138cm
  Dimensions four : L31 x P26 x H30

multifuoco

Couleurs disponibles

Orange

Blanc Meringue

Bordeaux

Beige Antique

Gris Fer

Bleu Avio

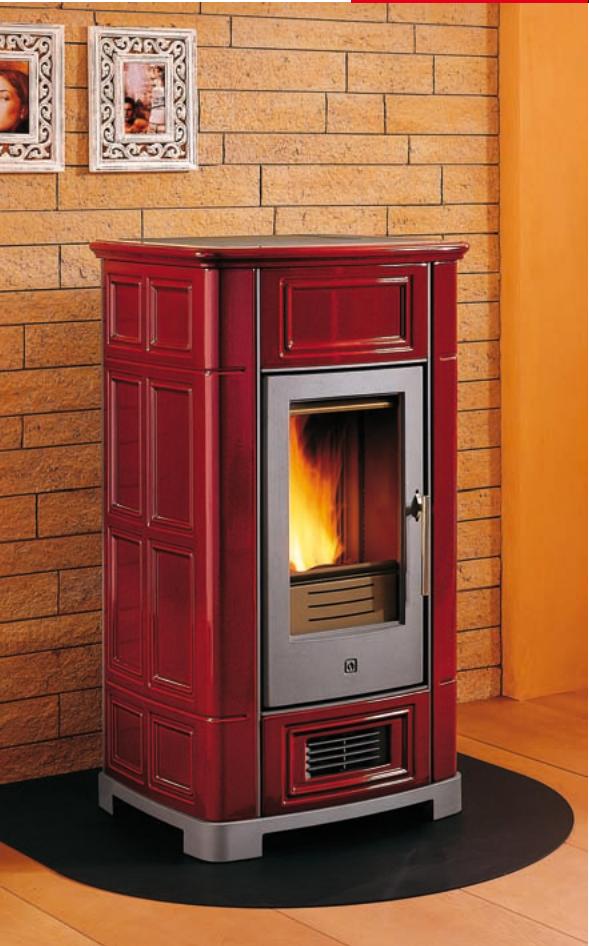

P 955

Couleurs dispensibles

Terred'Orient

Blanc Meringue

Bordeaux

Bleu Antique

Vert

\section*{Caracteristiques}

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
  Cendrier extractible
• Humidificateur d'air inox, capacité 50 cl
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
• Tableau de commande manuel à l'arrête du poète
  Chronothermostat de série, programmation journalière, hebdomàtaire ou week end, sur 2 plages horaires
  4 niveaux de puissance
• Chauffage breveté Multifuoco System®, 3 vitesses de ventilation programmables, possiblité de fonctionnement avec programmation de la température ambiente relevante par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec déviateur de flux, équipé d'une sortie pour la distribution en partie arrière.
• Connectable à l'air extérieur.

Données techniques et dimensions

• Puissance: max. 9 kW - min. 2,5 kW
• Rendement 90,1%
• Emission (% CO à 13% O_2) : 0,014%
• Capacité réservoir : 20 kg
• Consommation horaire*: max. 1,9 kg - mini. 0,75 kg
  «Multifuoco system»: débit max. 220 M³/h
• Alimentation électric : 230 V 50Hz
• Puissance électrique max. absorbée à l'allumage : 330 W
• Poids : 160 kg
  Sortie de fumées : 080 mm
  Dimensions:L58xP48xH108cm
  *La consommation peut varier selon le type de granulés

Modèle conforme à la norme EN 14785

C E

\section*{Caracteristiques}

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
• Cendrier extractible
• Humidificateur d'air inox, capacité 50 cl
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Tableau de commande manuel à l'arrière du poèle
  Chronothermostat de série, programmation journalière, hebdomàtaire ou week end, sur 2 plages horaires
  4 niveaux de puissance
• Chauffage breveté Multifuoco System®, 3 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevante par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec déviateur de flux, équipé d'une sortie pour la distribution en partie arrière.
• Connectable à l'air extérieur.

Données techniques et dimensions

• Puissance: max. 9 kW - min. 2,5 kW
• Rendement 90,1%
• Emission (% CO à 13% O_2):0,014%
• Capacité réservoir : 20 kg
• Consommation hora*: max. 1,9 kg - mini. 0,75 kg
  «Multifuoco system»: débit max. 220 M³/h
• Alimentation électric : 230 V 50Hz
• Puissance électrique max. absorbée à l'allumage : 330 W
• Poids: 160kg
• Sortie de fumées : Ø 80 mm
• Dimensions : L60 x P50 x H107 cm
  *La consommation peut varier selon le type de granulés

Modèle conforme à la norme EN 14785

C∈

11+15+

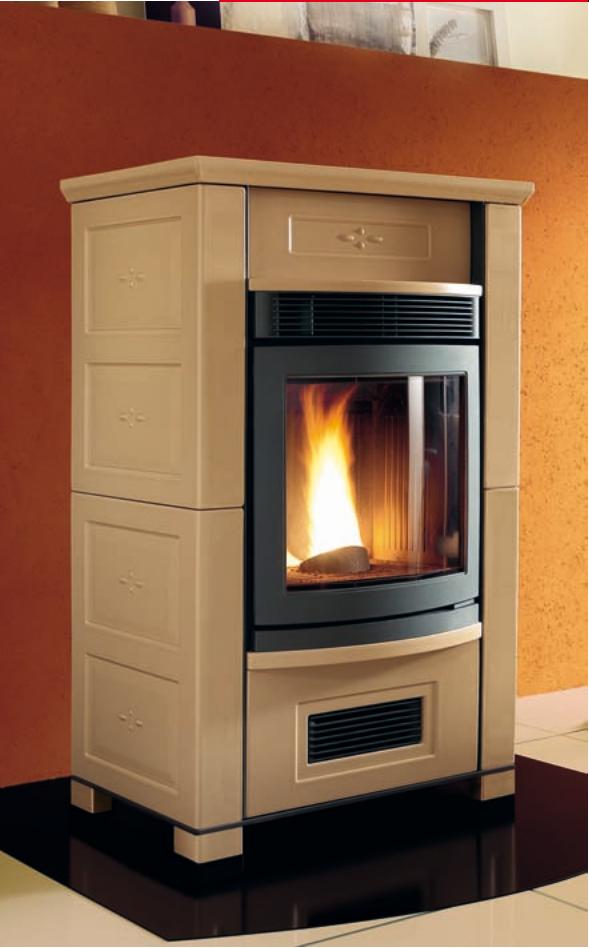

GINEVRA

Couleurs version unique

Blanc Gris

Beige Antique

2 versions bicolores

Blanc Antique

1

2

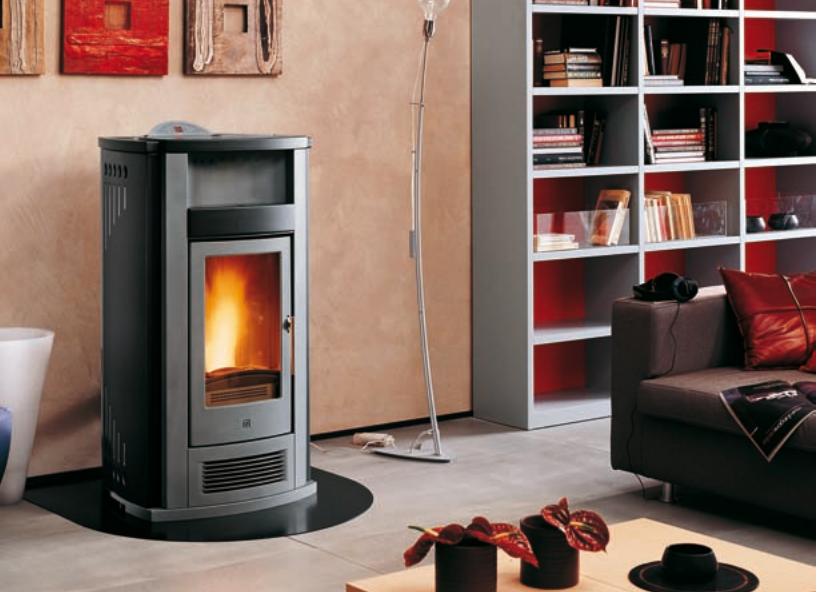

STUBOTTO

Couleurs disponibles

Dôme

Blanc Antique

Partie centrale

Terre d'Orient

Bordeaux

Bleu Gentiane

Vert

\section*{Caracteristiques}

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
• Cendrier extractible
• Humidificateur d'air inox, capacité 100 cl
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
• Tableau de commande manuel sur le côté du poële du poële
  Chronothermostat de série, programmation journalière, hebdomàtaire ou week end, sur 2 plages horaires
• 5 niveaux de puissance
• Chauffage breveté Multifuoco System®, avec 2 ventilateurs pouvant fonctionner séparément, 4 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevante par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec

2 deviateurs de flux, équipé de 2 sorties pour la distribution en partie arrrière.

Données techniques et dimensions

Puisance : max. 15 kW - min. 3,5 kW
- Rendement 83,8%
- Emission (% CO à 13% O_2):0,04%
- Capacité réservoir : 60 kg
- Consommation horaire: max. 3 kg - mini. 1,3 kg
«Multifuoco system»: débit max. 2 x 220 M³/h
- Alimentation électric : 230 V 50Hz
- Puissance électriche max. absorbée à l'allumage : 350 W
- Poids : 270 kg
- Sortie de fumées : Ø 80 mm
- Dimensions : L87 x P65 x H139 cm
La consommation peut varier selon le type de granulés

Modèle conforme à la norme EN 14785

C E

130

\section*{Caracteristiques}

• Façade acier gris et habillage céramique émaillée, support acier peint blanc
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
  Cendrier extractible
• Humidificateur d'air inox, capacité 50 cl
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
• Tableau de commande manuel sur le côte du poële
  Chronothermostat de série, programmation journalière, hebdomàtaire ou week end, sur 2 plages horaires
• 5 niveaux de puissance
• Chauffage breveté Multifuoco System®, avec 2 ventilateurs pouvant fonctionner séparément, 4 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevante par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec

2 deviateur de flux, équipé d'une sortie pour la distribution en partie arrrière.

Données techniques et dimensions

• Puissance: max. 15 kW - min. 3,5 kW
• Rendement 83,8%
• Emission (% CO à 13% O_2):0,04%
• Capacité réservoir : 60 kg
• Consommation horaire*: max. 3 kg - mini. 1,3 kg
  «Multifuoco system»: débit max. 2 x 220 M³/h
• Alimentation électric : 230 V 50Hz
• Puissance électrique max. absorbée à l'allumage : 350 W
• Poids : 270 kg
• Sortie de fumées : Ø 80 mm
  Dimensions:L85xP66xH146cm
  *La consommation peut varier selon le type de granulés

Modèle conforme à la norme EN 14785

C E

111 111 111 111 111 111 111 111 111 111 111 111 111 111 111 111 111 111 1

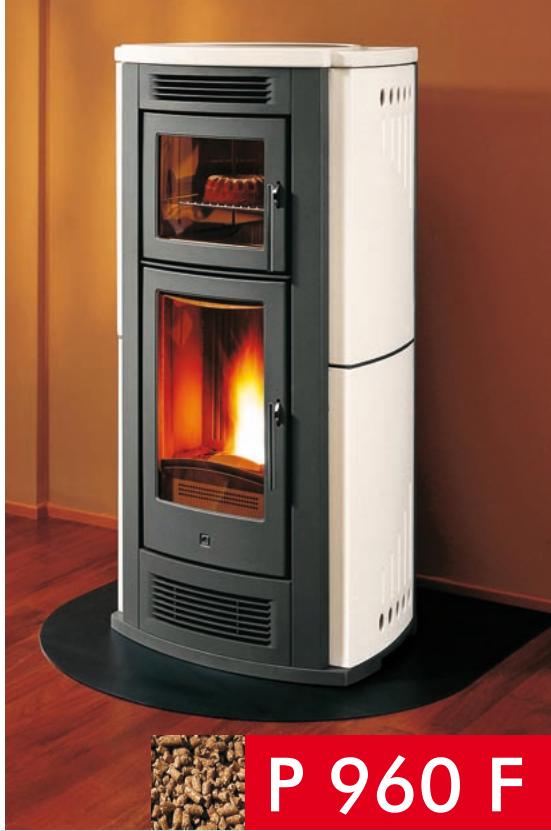

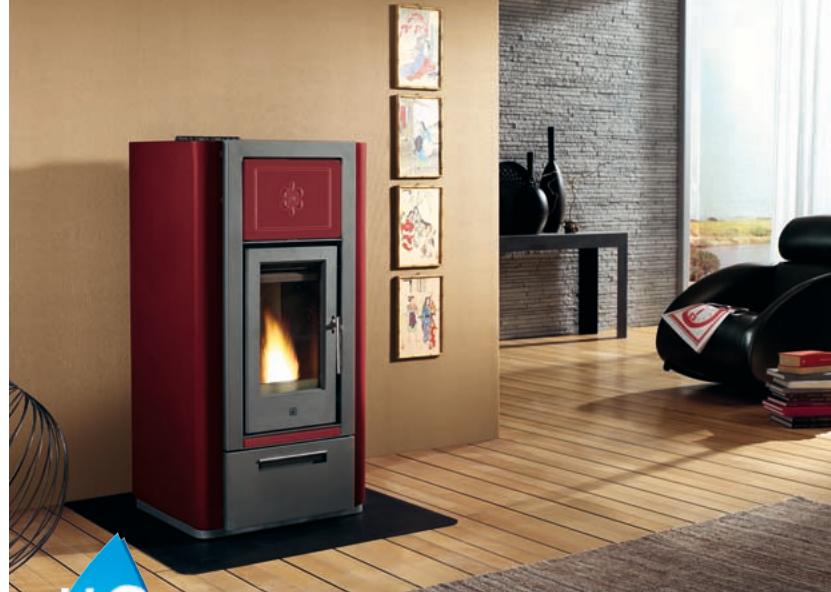

P 960 Thermo

P 965 Thermo

L'installation doit etreeffectue par un chauffagiste

Les poèles
P 960 Thermo et P 965 Thermo
fonctionnement comme de
verités chaudières,
avec de multiples applications

Couleurs disponibles

Trrerreee

Bnne nnnnne

Bordeaux

Rouge

Bleu Anatique

Noir Opaque

\section*{Caracteristiques}

• Façade acier gris et habillage céramique émailée
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
  Cendrier extractible
  Tableau affichage LCD pour gerer toutes les fonctions du poèle
  Chronothermostat
• 5 niveaux de puissance
• Circulateur, vase d'expansion et sécurités de série
• Connectable à l'air extérieur.

Données techniques et dimensions

• Puissance : max. 12 kW - min. 4 kW - Puissance en eau : max. 8 kW
• Rendement 90,2%
• Emission (% CO à 13% O_2) : 0.02%
• Capacité réservoir : 35 kg
• Consommation horaire*: max. 2,8 kg - mini. 1,4 kg
• Alimentation électric : 230 V 50Hz
• Puissance électricquemax. absorbée à l'allumage:340W
• Poids : 181 kg
• Sortie de fumées : Ø 80 mm
  Dimensions:L63xP54xH116cm
  *La consommation peut varier selon le type de granulés

Couleurs disponibles

Tere dOrien

Prrnnnne

Bordeaux

Paaee

\section*{Caracteristiques}

• Façade acier gris revêtement acier peint, imposte céramique
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
• Cendrier extractible
  Tableau affichage LCD pour gerer toutes les fonctions du poèle
  Chronothermostat
• 5 niveaux de puissance
• Circulateur, vase d'expansion et sécurités de série

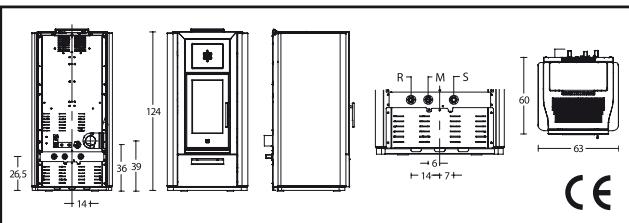

Données techniques et dimensions

• Puissance : max. 19 kW - min. 5 kW - Puissance en eau : max. 14 kW
• Rendement 93%
• Emission (%CO à 13% O₂) : 0,007%
• Capacité réservoir : 38 kg
• Consommation horaire*: max. 4 kg - mini. 1,5 kg
• Alimentation électric : 230 V 50Hz
• Puissance électric max. absorbee à l'allumage : 340 W
• Poids : 230 kg
• Sortie de fumées: 0 80 mm
• Dimensions : L63 x P60 x H124 cm

*La consommation peut varier selon le type de granulés

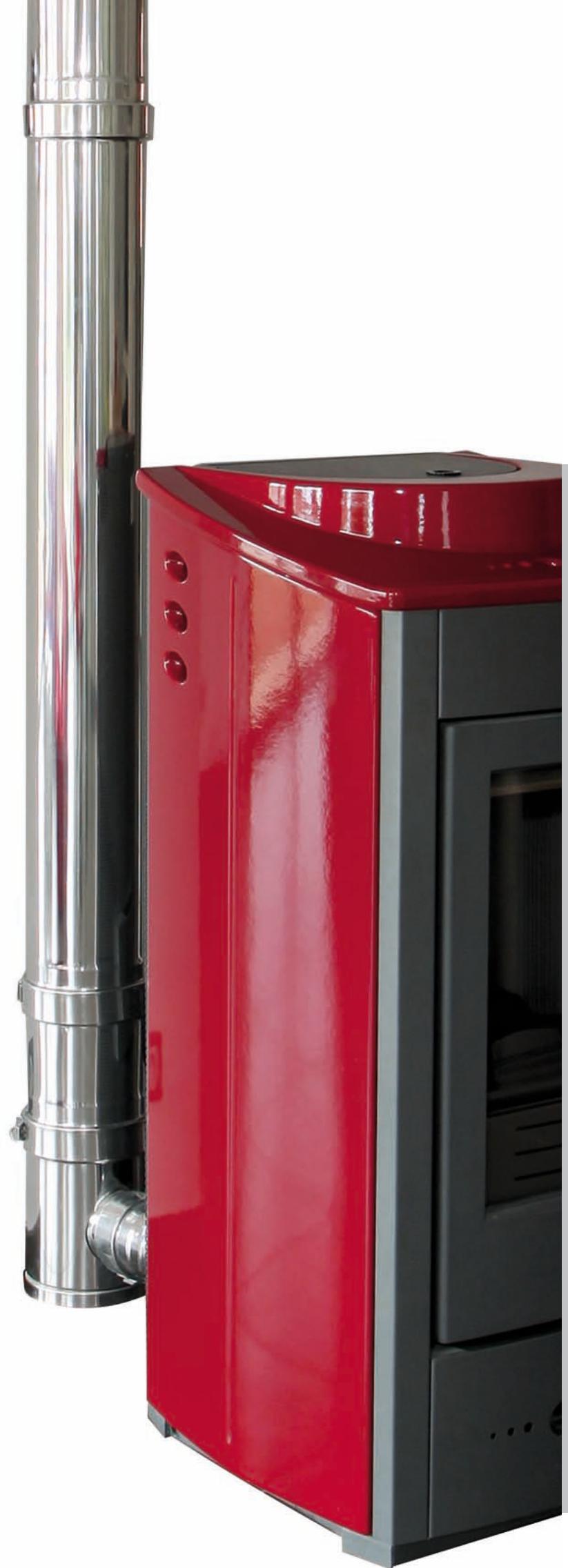

Le raccordement à l'appareil se fait par l'intérimédiaire de l'adaptateur fourni ou prescrit par le fabricant de l'appareil.

La base du conduit est constitué du fé 90^ visitable.

Les conduits doivent être fixés à l'aide des accessoires prévus à cet effet, de manière à assurer leur stabilité sur toute la hauteur.

Modèle de tuyauprésenté en inox, peut être proposé en gris assortedi à la façon du poële.

IP 68x49

\section*{Caracteristiques}

• Facade acier
• Chambre de combustion, déflecteur en fonte, vitre céramique résistant 750^
• Telecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Commande manuelle sur le cote de la faconde
  Chronothermostat de série, programmation journalière, hebdomàtaire ou week end, sur 2 plages horaires
  4 niveaux de puissance
• Chauffage breveté Multifuoco System®, avec 2 ventilateurs pouvant fonctionner séparément, 3 vitesses de ventilation programmables, possibilité de fonctionnement avec programmation de la température ambiente relevée par la télécommande, bouche de sortie d'air chaud frontale en partieasse avec 2 deviateurs de flux, équipé de 2 sorties pour la distribution en partie arrrière.
  Option tiroir de chargement

Données techniques et dimensions

• Puissance: max. 7 kW
• Rendement > 80%
• Emission (%CO à 13% O₂): <0,3%
• Capacité réservoir : 9 kg
• Consommation horaire*: max. 1,8 kg
  «Multifuoco system»: débit max. 2 × 110 M^3 / h
• Alimentation électric : 230 V 50Hz
• Puissance électric max. absorbee à l'allumage : 350 W
  Sortie de fumées : 080 mm
• Poids : 115 kg
  *La consommation peut varier selon le type de granulés

Modèle conforme à la norme EN 14785

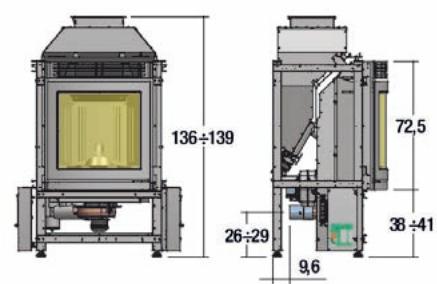

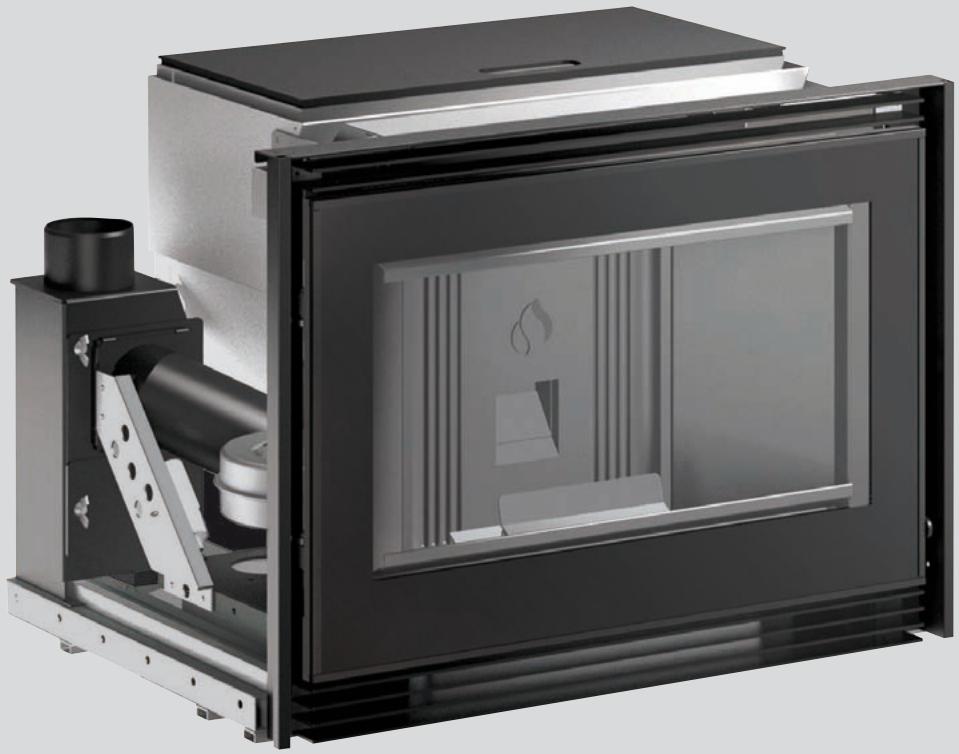

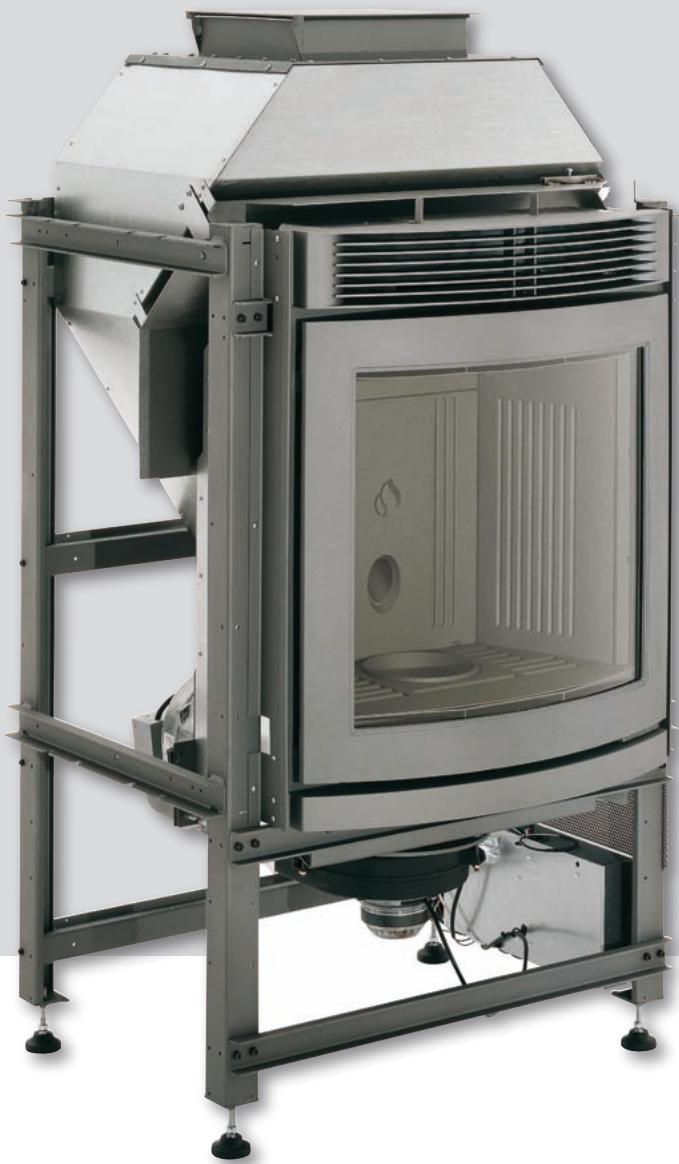

MP 970

Insert à granulés

Le MP970 est destiné à être inséré dans une cheminée sur coffre. (voir pages 14,15,16,17).

\section*{Caracteristiques}

• Façade acier gris
• Chambre de combustion, déflecteur et porte en fonte, vitre céramique résistant 750^
  Cendrier extractible,
• Télecommande affichage LCD pour gérer toutes les fonctions du poèle: - allumage, programmations, réglages, extinction du poèle
  Tableau de commande manuel sur le cote du poèle
  Chronothermostat de série, programmation journaliere, hebdomadaire ou week end, sur 2 plages horaires
• 5 niveaux de puissance
• Chauffage breveté Multifuoco System®, avec 2 ventilateurs pouvant fonctionner séparément, 4 vitesses de ventilation programmables, possibilité de fonctionnement avec programmedation de la température ambiente relevante par la télécommande, bouche de sortie d'air chaud frontale en partie basse avec 2 déviateurs de flux, équipé de 2 sorties pour la distribution en partie arrêté.
• Connectable à l'air extérieur.

Données techniques et dimensions

Puisance: max. 15 kW - min. 3,5 kW
- Rendement 83,9%
- Emission (% CO à 13% O_2):0,04%
- Capacité réservoir : 60 kg
- Consommation horaire*: max. 3 kg - mini. 1,3 kg
«Multifuoco system»: débit max. 2 x 220 M³/h
- Alimentation électric : 230 V 50Hz
- Puissance électric max. absorbée à l'allumage : 350 W
- Poids: 180kg
Sortie de fumées : 0 80 mm

*La consommation peut varier selon le type de granulés

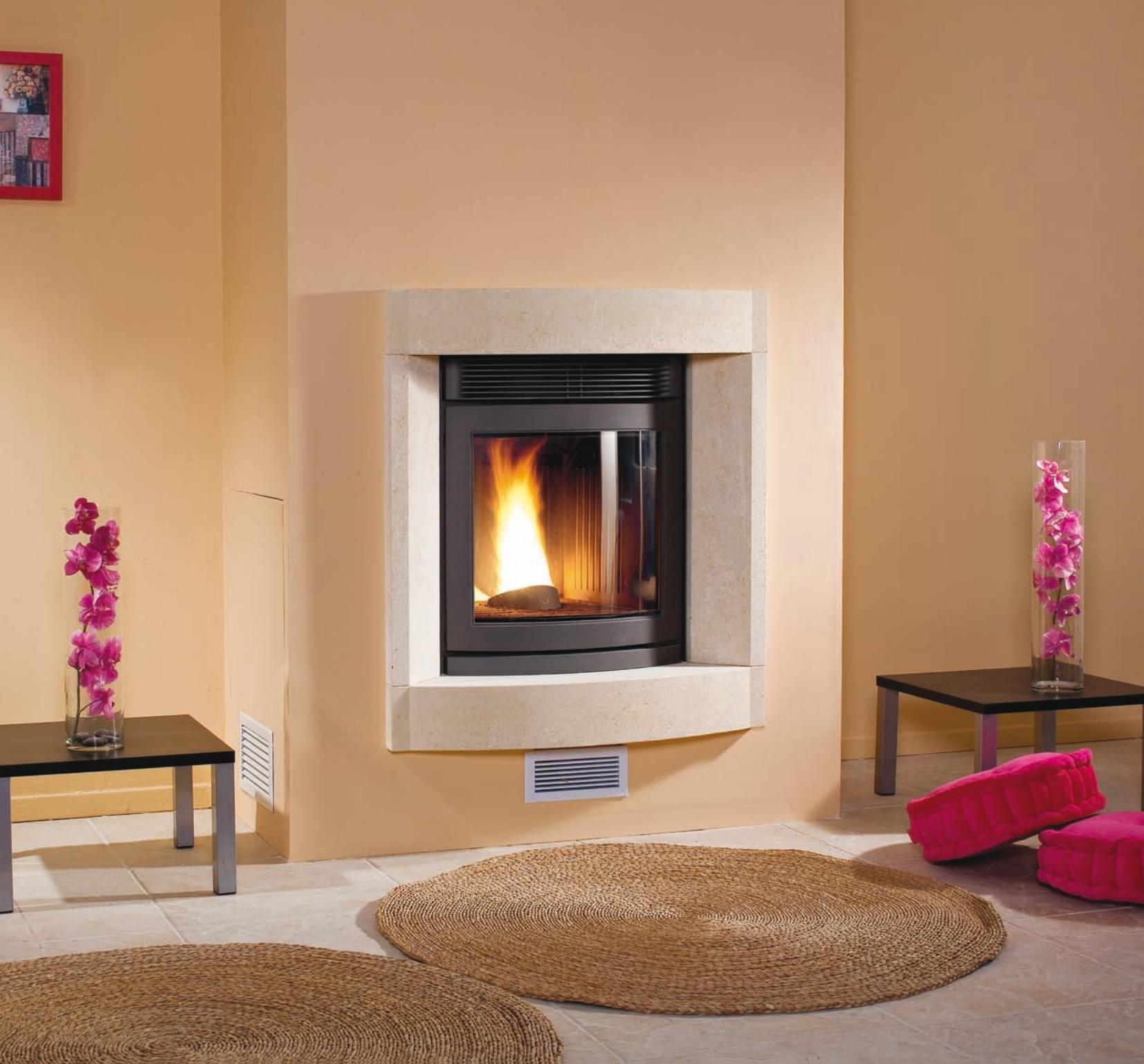

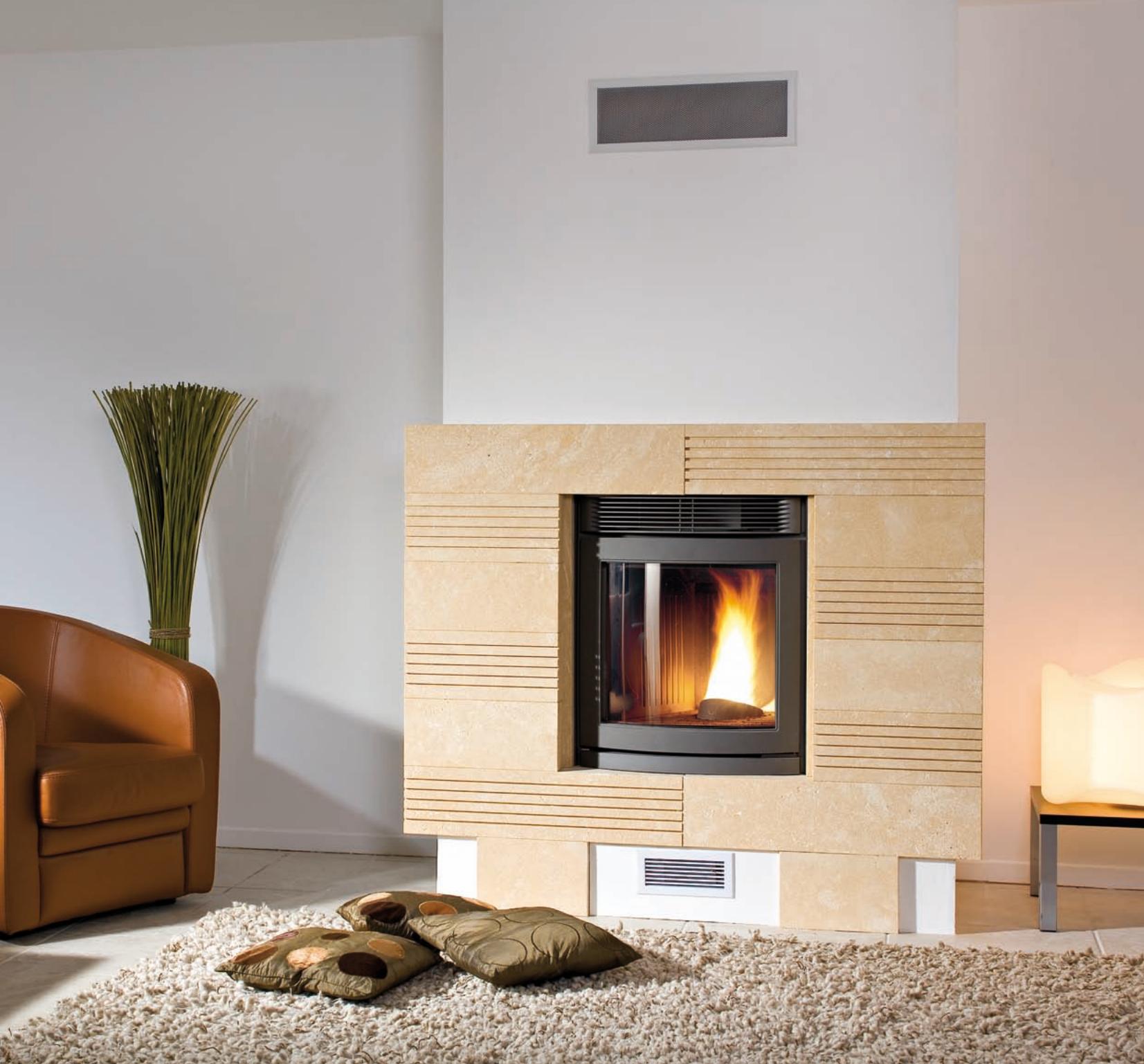

BERGAME

• Réf. C01B03
• Habillage en coffrage insert MP970
• Pierre de Dordogne
• Dimensions ensemble pierre : L 150 x H 130 cm

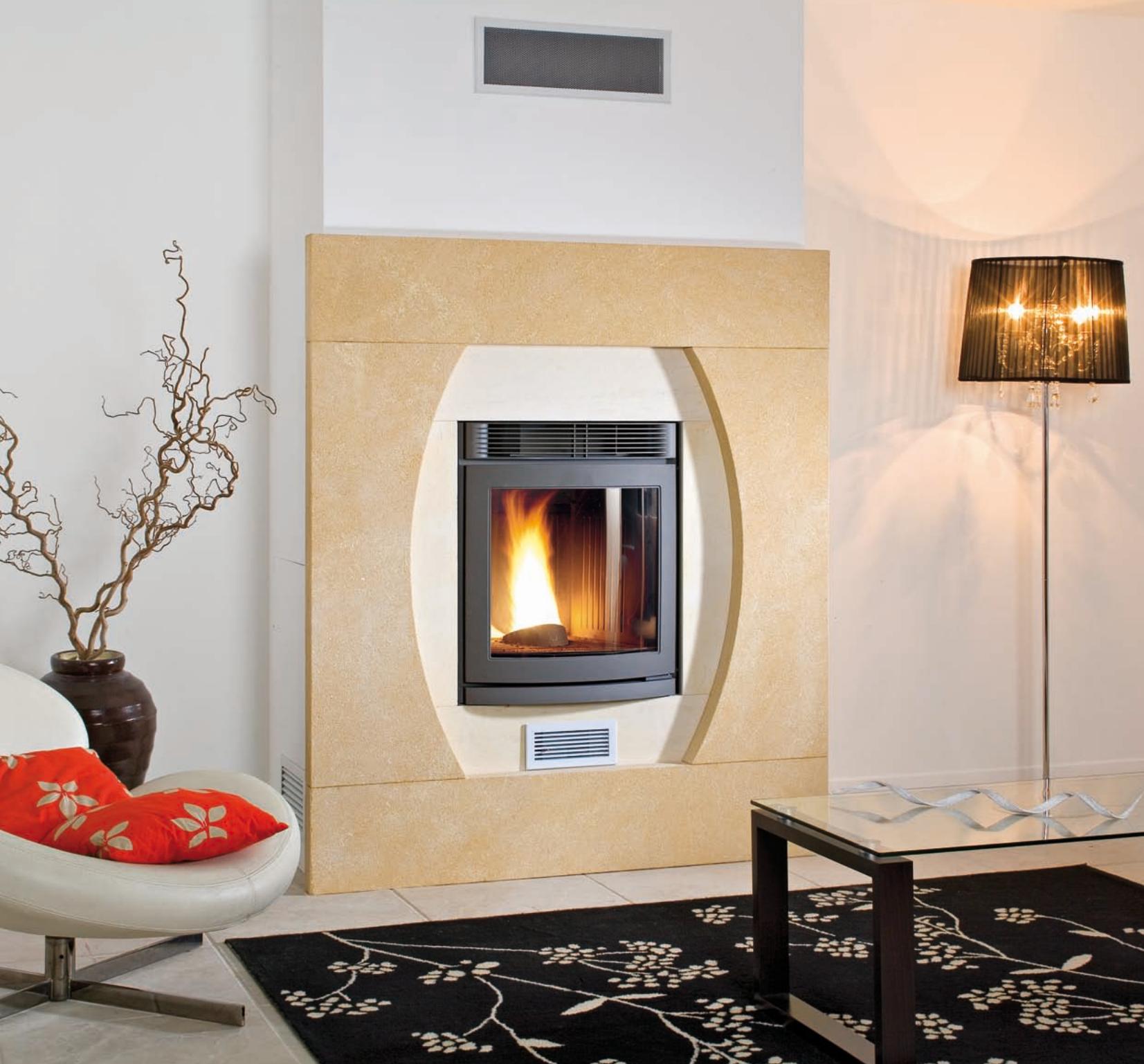

GENOVA

• Ref. C01G09
• Habillage en coffrage insert MP970
• Pierre blanche
• Dimensions ensemble pierre : L 91 x H 101 cm

MASSA

• Ref. C01M06
• Habillage en coffrage insert MP970
• Pierre de Dordogne et pierre blanche
• Dimensions ensemble pierre : L 142 x H 165 cm

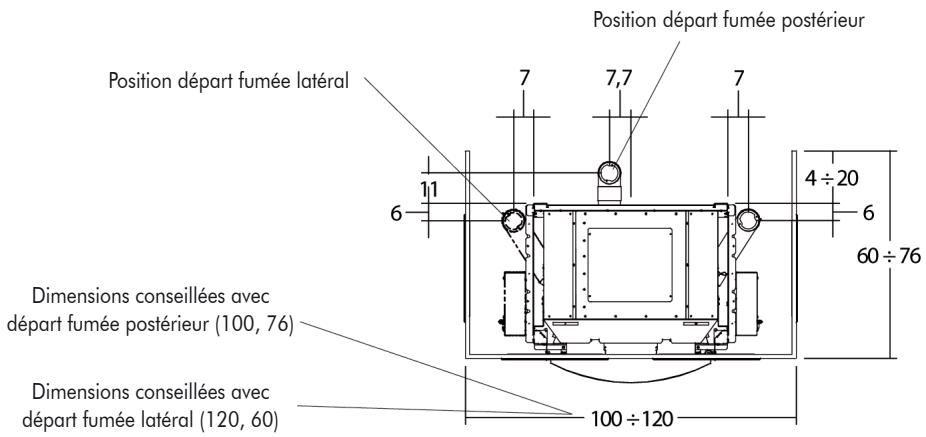

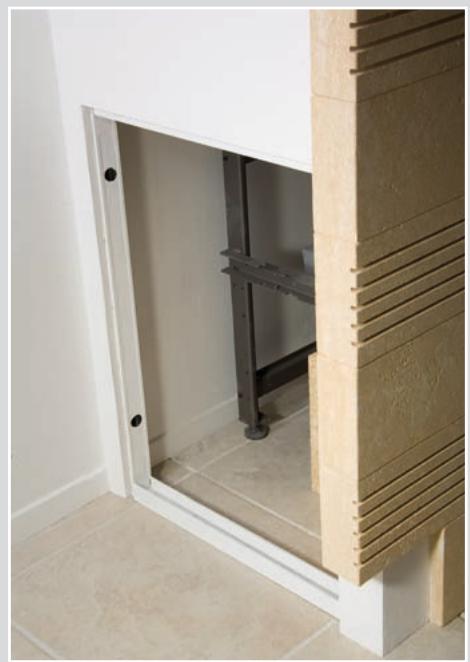

Pour les interventions techniques et chargement des granulés, il est obligatoire de prévoir des trappes d'accès à gauche et à droite du coffrage, en respectant les dimensions indiquées ci-dessous :

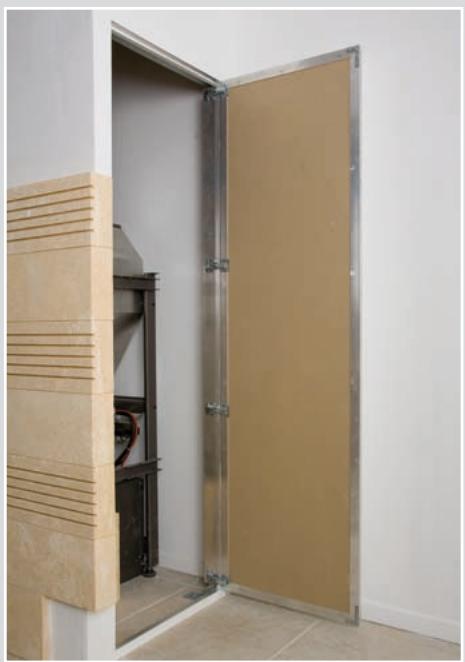

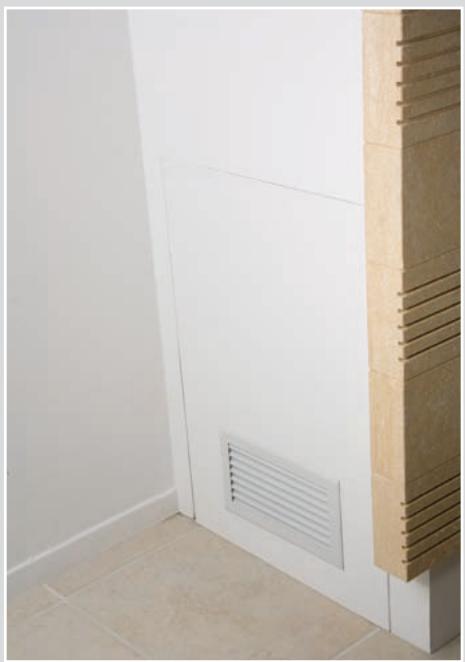

Côté gauchedu coffrage

Trappe d'accès service

avec grille

de ventilation

Largeur : 55 cm

Hauteur : 80 cm

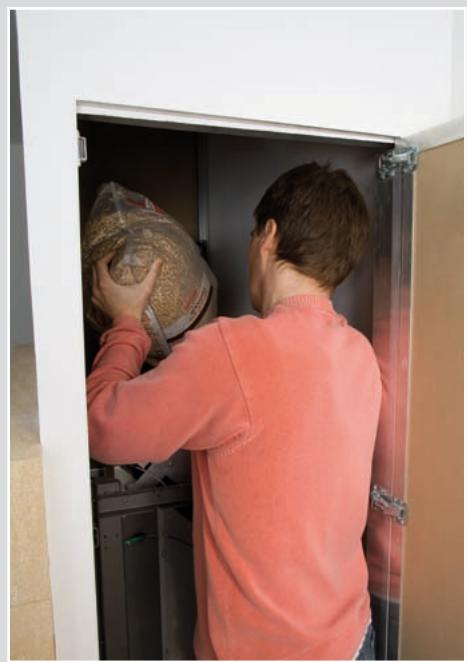

Côté droit du coffrage

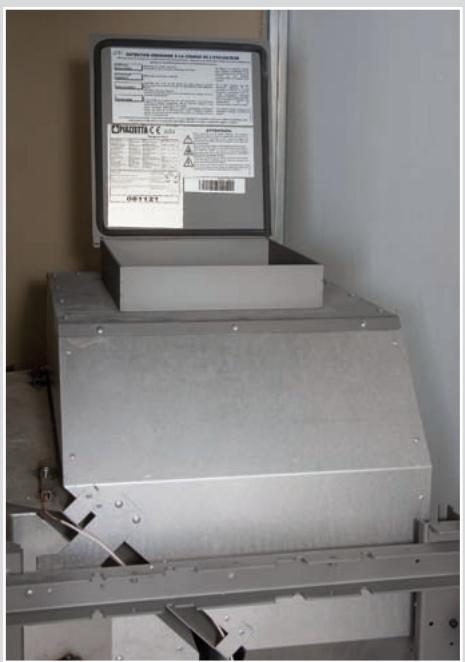

Porte d'accès boîtier de contrôle et chargement granulés

(peut être fournie en option).

Largeur : 55 cm - Hauteur : 170 cm

Le boîtier de contrôle et l'accès chargement des granulés peuvent se positionner à droite ou à gauche

PIAZZETTA

est distribué en exclusivité par :

Z.I. de Lhérat - 63310 RANDAN (France) www.seguin.fr - [e-mail]
