Type de produit	Poêle à bois
Marque	SEGUIN
Modèle	TOPAZE
Puissance nominale	10,2 kW (norme EN 13240)
Rendement	70,6 %
Poids	147 kg
Volume de chauffe max	Jusqu'à 400 m³
Autonomie	Passage de nuit (selon conduit et qualité du combustible)
Type de combustible	Bûches de bois (33 cm max)
Chargement	Frontal
Matériau principal	Fonte
Vitre	Vitre «Claire» avec balayage d'air
Système de combustion	Double combustion (air primaire régulable + air secondaire)
Arrivée d'air	Air primaire régulable ; possibilité de branchement air extérieur (Outside air)
Sortie des fumées	Verticale ou horizontale, Ø 150 mm
Cendrier	Tiroir cendrier incorporé
Poignée	Intégrée
Convection	Sorties d'air chaud de convection
Technologie	ACS (Advanced Combustion System)
Norme	EN 13240
Classe environnementale	Flamme Verte (avec concours ADEME)
Sécurité	Installation conforme DTU 24-2 ; respecter les distances de sécurité
Entretien	Nettoyage régulier du cendrier, de la vitre et du conduit
Pièces détachées	Contacter le SAV SEGUIN ([e-mail])

FOIRE AUX QUESTIONS - TOPAZE SEGUIN

Comment allumer le poêle TOPAZE ?

Utilisez du petit bois d'allumage et des allume-feu naturels. Ouvrez l'arrivée d'air primaire au maximum. Placez les bûches en croisillon. Une fois le feu bien pris, réduisez l'air primaire et réglez la combustion secondaire.

Quel type de bois dois-je utiliser ?

Utilisez du bois sec (humidité < 20 %) de préférence dur (chêne, hêtre, charme). Évitez le bois résineux, traité ou humide.

Comment régler l'arrivée d'air ?

L'air primaire se règle pour contrôler la puissance. L'air secondaire est fixe pour la double combustion. Un bon réglage évite le noircissement de la vitre.

Comment nettoyer la vitre ?

Utilisez un nettoyant spécifique pour vitre de poêle ou du vinaigre blanc. Attendez que le poêle soit froid. Le balayage d'air intégré réduit les dépôts.

Quelles distances de sécurité respecter ?

Respectez les distances minimales par rapport aux matériaux inflammables (meubles, murs) indiquées dans la notice (généralement 50 cm sur les côtés et 100 cm devant). L'installation doit être conforme au DTU 24-2.

Que faire en cas de refoulement de fumée dans la pièce ?

Vérifiez que le conduit de fumée n'est pas obstrué. Assurez-vous que la maison est suffisamment ventilée (entrée d'air). Ouvrez l'arrivée d'air primaire pour améliorer le tirage.

Quelle est l'autonomie du poêle TOPAZE ?

L'autonomie annoncée est de passage de nuit, selon la qualité du conduit et du combustible. En pratique, un chargement complet peut tenir 6 à 10 heures.

Comment entretenir le cendrier ?

Videz le cendrier régulièrement (tous les 2-3 jours d'utilisation) dans un récipient métallique. Les cendres peuvent être utilisées comme engrais.

Puis-je brancher le poêle à une arrivée d'air extérieur ?

Oui, le poêle TOPAZE est compatible avec un branchement Outside air. Suivez les instructions de la notice pour les différentes configurations (sol, mur).

Où trouver des pièces détachées ?

Contactez le service commercial SEGUIN à [e-mail] ou consultez le site www.seguin.fr. Pour les pièces courantes (cendrier, vitre), adressez-vous à un revendeur agréé.

MODE D'EMPLOI TOPAZE SEGUIN

La chaleur du futur avec la technologie ACS*

*Advanced Combustion System

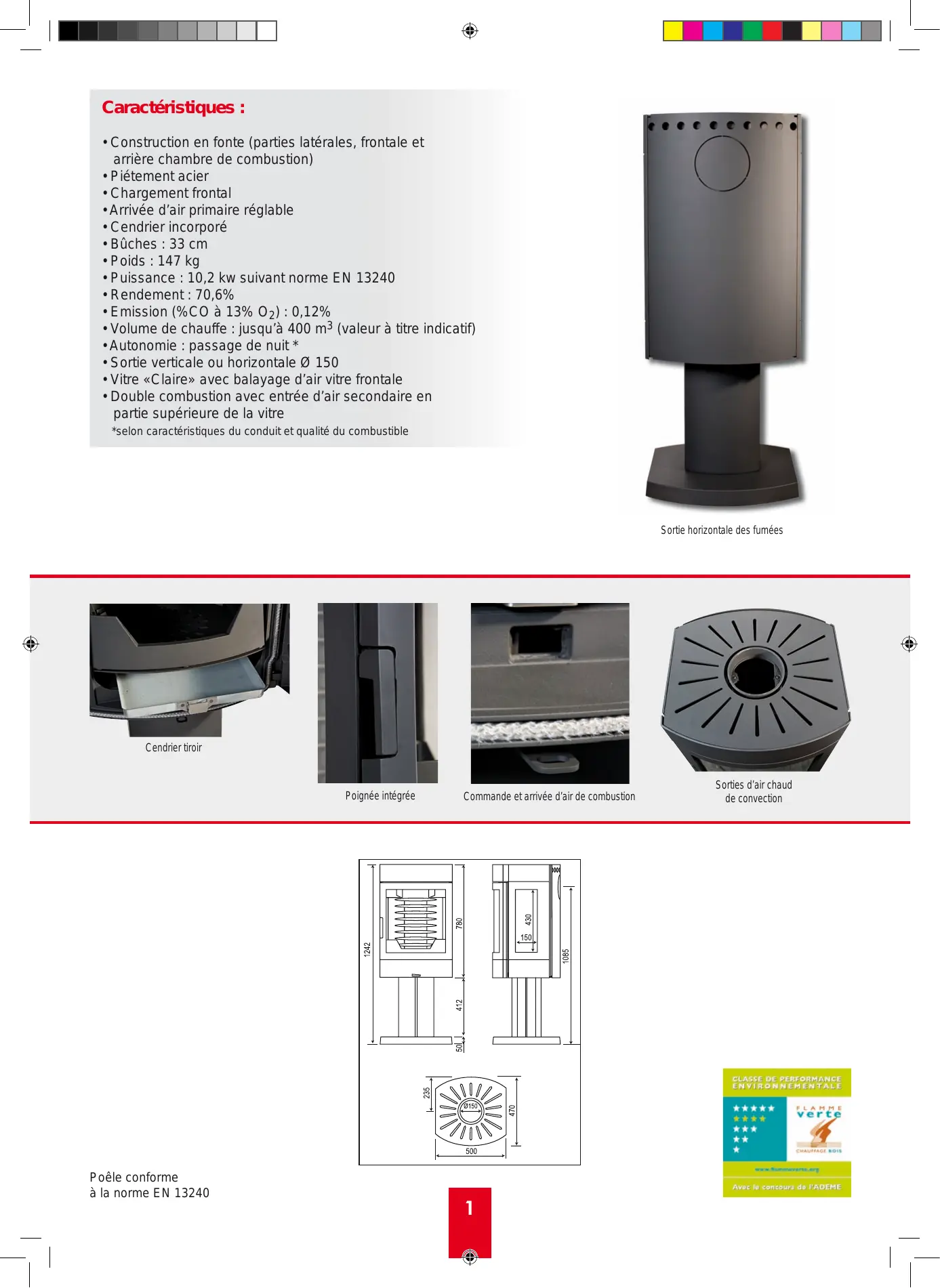

Caractéristiques :

• Construction en fonte (parties latérales, frontale et arrière, chambre de combustion)
• Piétement acier
• Chargement frontal
• Arrivée d'air primaire régulable Cendrier incorporé
• Buches : 33 cm
• Poids : 147 kg
• Puissance : 10,2 kW suivant norme EN 13240
• Rendement : 70,6%
• Émission (% CO à 13% O_2): 0,12% Volume de chauffe : jusqu'à 400 m³ (valeur à titre indicatif)
• Autonomie : passage de nuit * Sortie verticale ou horizontale 150

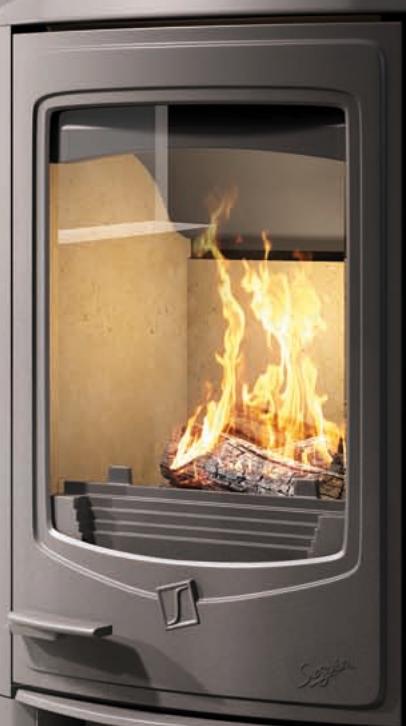

• Vitre «Claire» avec balayage d'air contre frontale
• Double combustion avec entrée d'air secondaire en partie supérieure de la vante

caractéristiques du conduit et qualité du combustible

Sortie horizontale des fumées

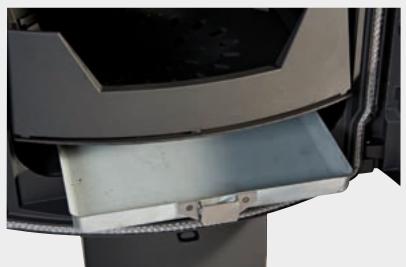

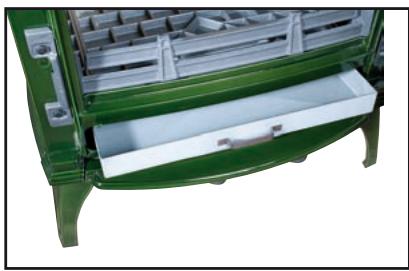

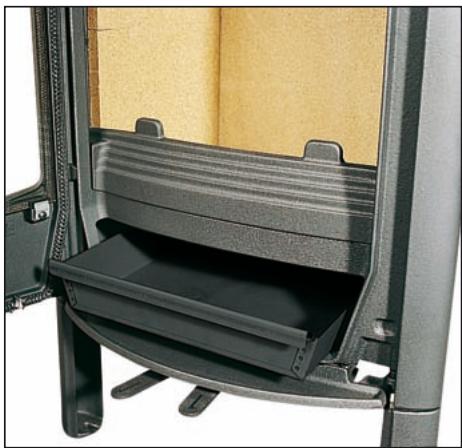

Cendrier tiroir

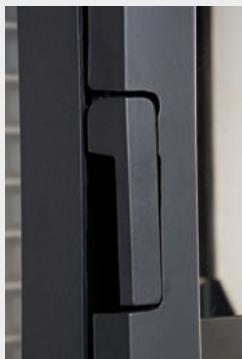

Poignée intégrée

Commande et arrivée d'air de combustion

Sorties d'air chaud de convection

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal
• Deux arrivées d'air primaire réglables :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe
• Plusieurs possibilités de branchement à l'air extérieur (Outside air) Cendrier incorporé
• Buches : 30 cm
• Poids : 165 kg
• Puissance : 7 kW, suivant norme EN 13240
• Rendement : 79%
• Émission (% CO à 13% O_2): 0,07% Volume de chauffe : jusqu'à 250 m³ (valeur à titre indicatif) Autonomie : passage de nuit *
• Sortie verticale ou horizontale Ø 150 *selon caractéristiques du conduit et qualité du combustible

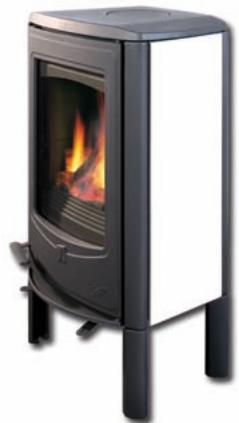

Blanc Meringue

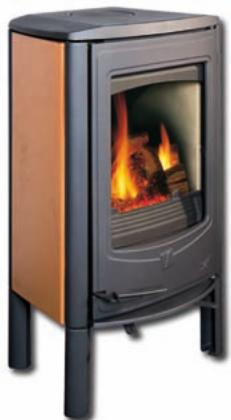

Terre d'Orient Version avec habillage Céramique Terre d'Orient

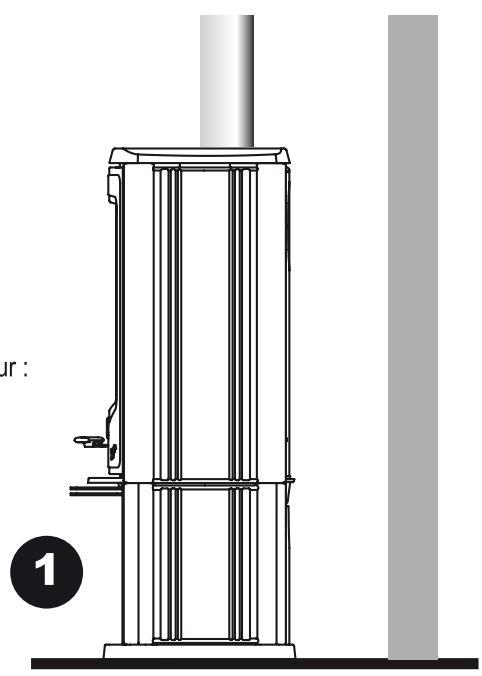

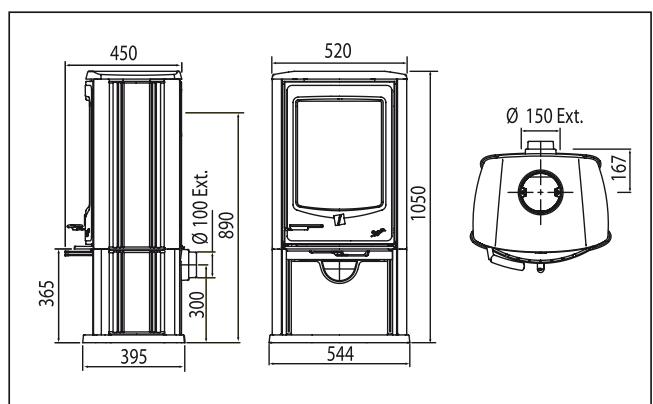

OUTSIDE AIR

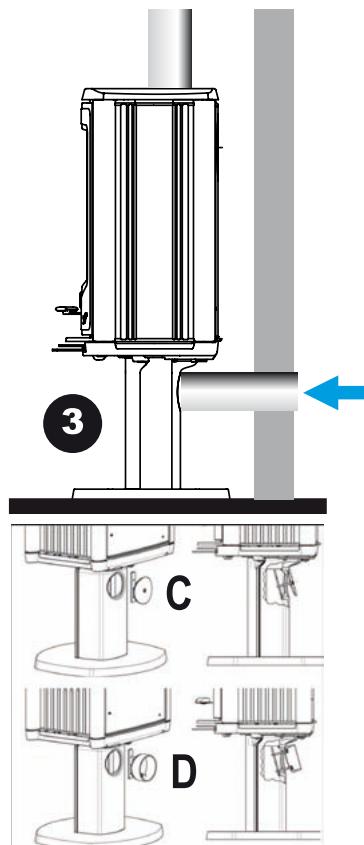

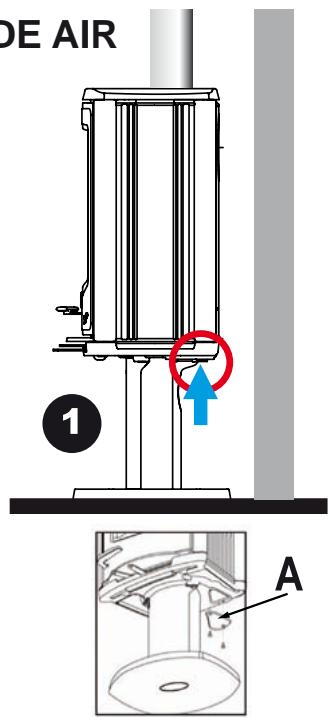

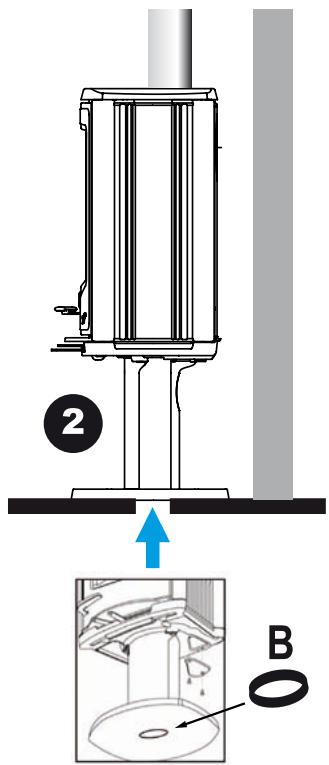

1 - Arrivée d'air ambiant : enlever l'opercule A 2 - Arrivée d'air extérieur par le sol : poser le poèle sur l'orifice (Ø 100), monter l'opercule A La colerette de mousse B assure l'étanchéité. 3 - Arrivée d'air par un mur extérieur : Monter l'opercule A, enlever l'opercule C et replacer par la colerette D (Ø 100) Les accessoires A, B, C, D sont livrés avec le poèle.

CLASSE DE PERFORMANGE ENVIRONNEMENTALE

www.fammarverte.org Avec le concours de l'ADEME

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal
• Deux arrivées d'air primaire régulées :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe
• Possibilité de branchement à l'air extérieur (Outside air) Cendrier incorporé
• Buches : 30 cm
• Poids : 165 kg
• Puissance : 7 kW, suivant norme EN 13240
• Rendement : 79%
• Emission (% CO à 13% O_2): 0,07% Volume de chauffe : jusqu'à 250 m³ (valeur à titre indicatif)
• Autonomie : passage de nuit *
• Sortie verticale ou horizontale Ø 150 * selon caractéristiques du conduit et qualité du combustible

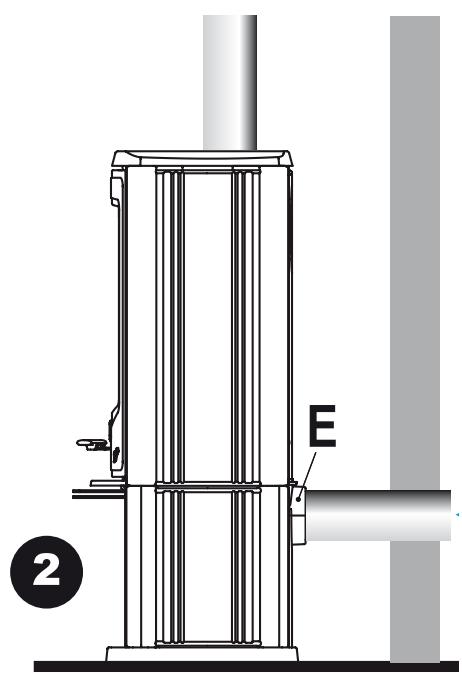

1 - Arrivée d'air ambiant 2 - Arrivée d'air par un mur extérieur : Monter le buselot Ø 100 (livré avec le poèle)

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal
• Deux arrivées d'air primaire régulées :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe
• Possibilité de branchement à l'air extérieur en option (Outside air) Cendrier incorporé
• Buches : 30 cm
• Poids : 165 kg
• Puissance : 7 kW, suivant norme EN 13240
• Rendement : 79%
• Émission (% CO à 13% O_2): 0,07% Volume de chauffe : jusqu'à 250 m³ (valeur à titre indicatif) Autonomie : passage de nuit *
• Sortie verticale ou horizontale Ø 150 * selon caractéristiques du conduit et qualité du combustible

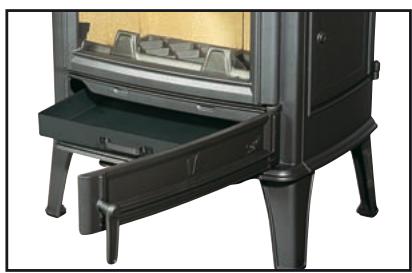

Cendrier tiroir

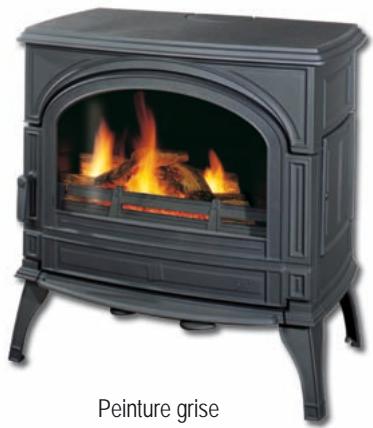

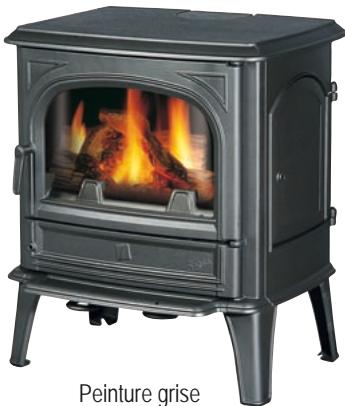

Peinture grise

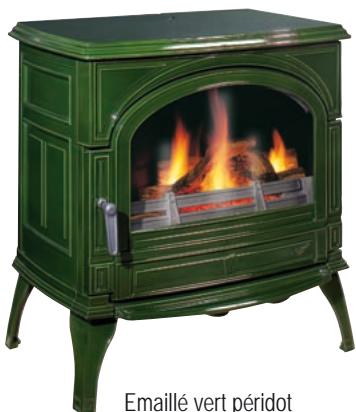

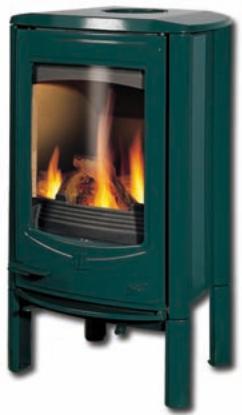

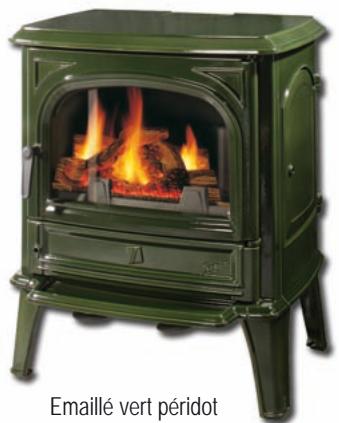

Emailévert

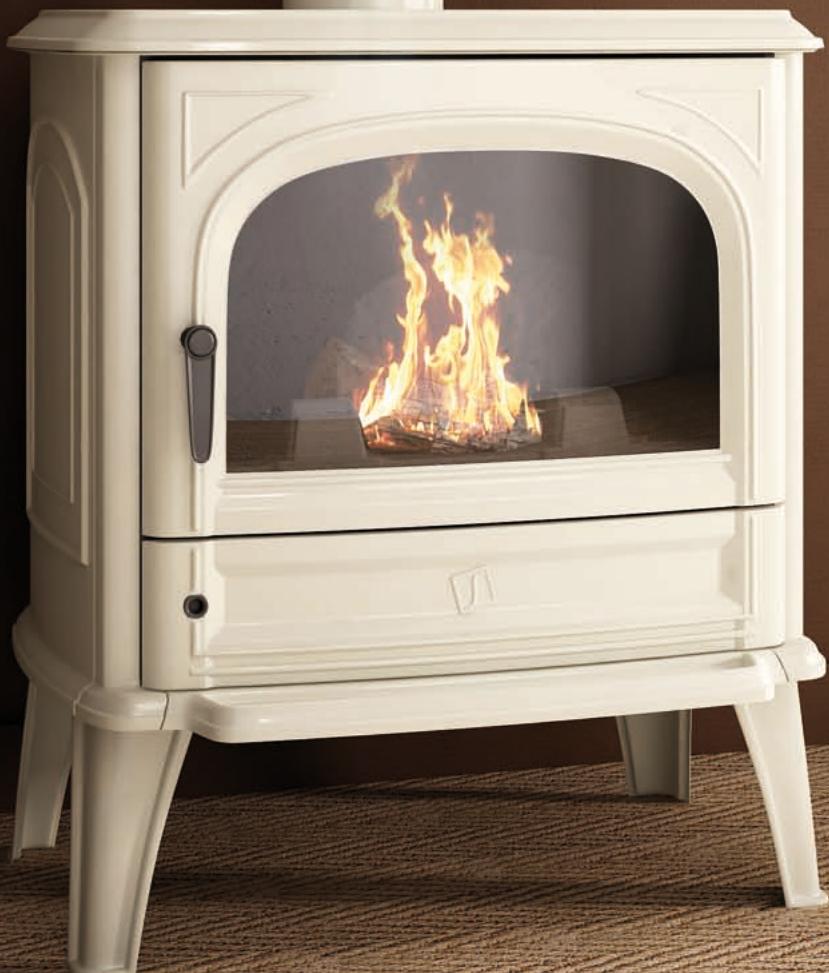

Céramique émaillée blanc meringue

Emaiébrun

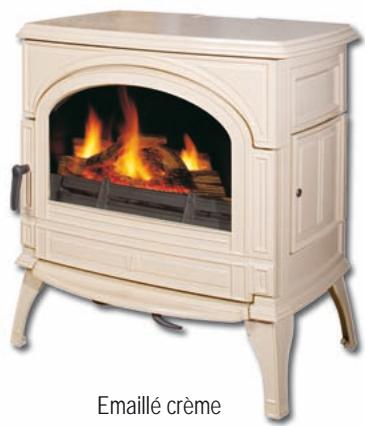

Emailé crème

Céramique émaillée Terre d'Orient

Avec le concours de l'ADEME

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal et l'droit
• Deux arrivées d'air primaire réglables :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe Cendrier incorporé
• Buches : 60 cm
• Poids : 215 kg
• Puissance : 13 kW, suivant norme EN 13240
• Rendement : 76%
• Emission (% CO à 13% O_2): 0,23% Volume de chauffe : jusqu'à 400 m³ (valeur à titre indicatif) Autonomie : passage de nuit * Sortie verticale ou horizontale 150

*son chromatique du conduit et qualité du combustible

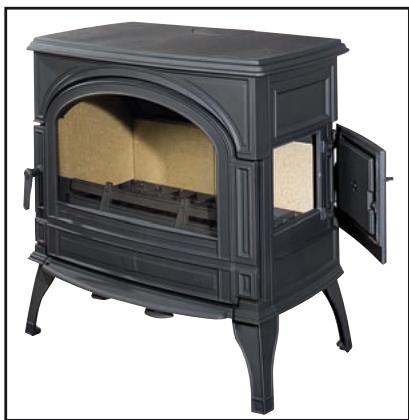

Ouverture porte latérale

Cendrier tiroir

CLASSE DE PERFORMANCE ENVIRONNEMENTALE

www.maiyang.com.cn

Avec le concours de IADEME

technologie

ACS

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal et l'droit
• Deux arrivées d'air primaire réglables :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe Cendrier incorporé
• Buches : 50 cm
• Poids :165 kg
• Puissance : 11 kW suivant norme EN 13240
• Rendement : 82%
• Emission (%CO à 13% O₂): 0,277% Volume de chauffe: jusqu'à 320 m³ (valeur à titre indicatif) Autonomie : passage de nuit * Sortie verticale ou horizontale 150

son chromatique du conduit et qualité du combustible

Ouverture porteleverlaterale

Cendrier tiroir

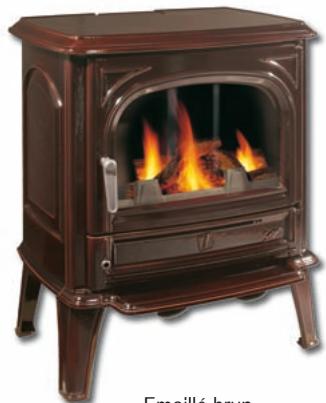

Emailébrun

Casse de performance environnementale

www.ramuverte.org Avec le concours de l'ADEME

Caractéristiques :

• Construction entièrement en acier
• Chambre de combustion entièrement en fonte
• Chargement frontal
• Clapet réglable pour fonctionnement optimisé
• Système de commande du clapet interdisant l'ouverture de la porte lorsque celui-ci est fermé
• Double combustion en série Cendrier incorporé
• Buches : 50 cm
• Poids : sans cache-tuyau : 210 kg - avec cache-tuyau : 248 kg
• Puissance : 15 kW
• Rendement : >70%
• Émission (% CO à 13% O_2): < 0,3% Volume de chauffe: jusqu'à 400 m³ (valeur à titre indicatif)
• Autonomie : passage de nuit * Sortie verticale 200

*son chromatique du conduit et qualité du combustible

Modèle avec tuyau apparent

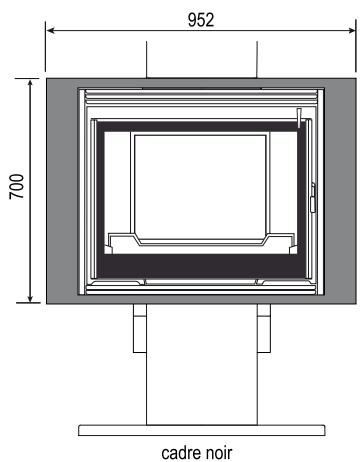

Cadre noir (en option)

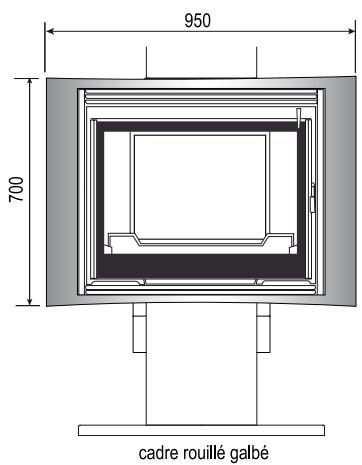

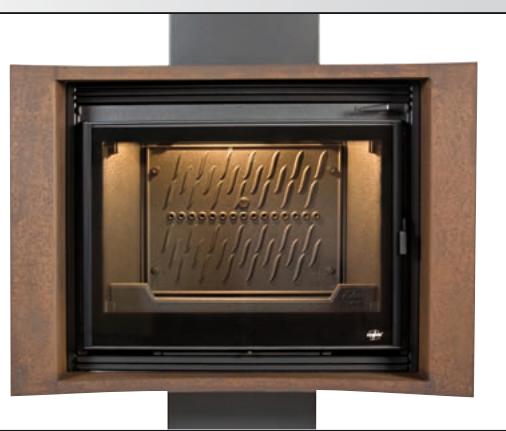

Cadre galbe

effet rouillé

(en option)

L'oxydation du métal est réalisée artisanalement

d'aspect peuvent intervenir.

Après traitement, l'oxydation est stabilisée.

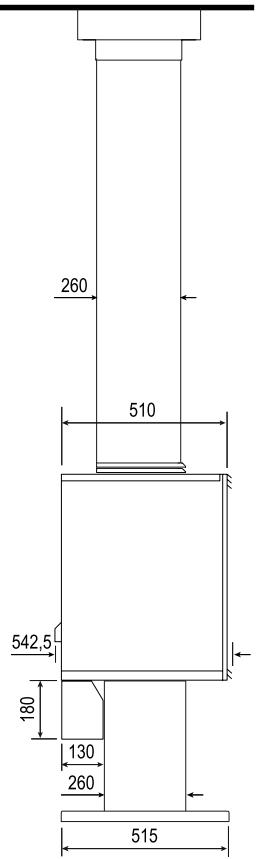

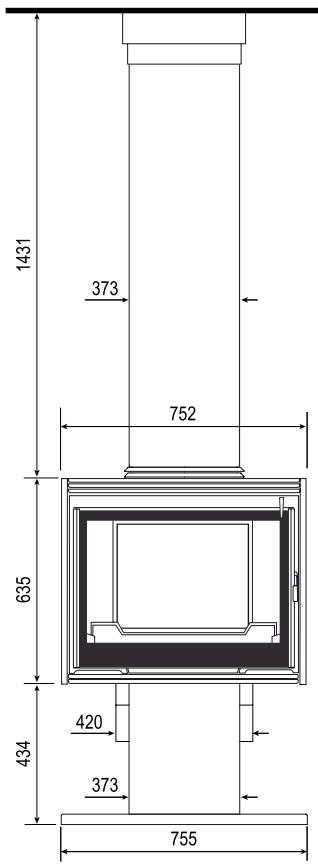

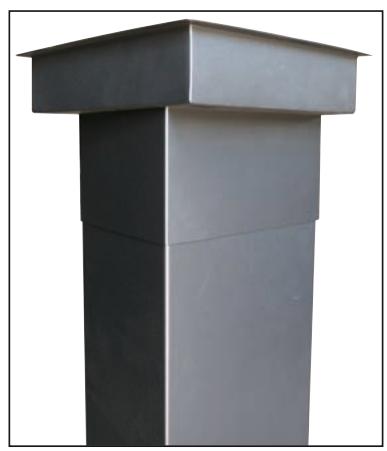

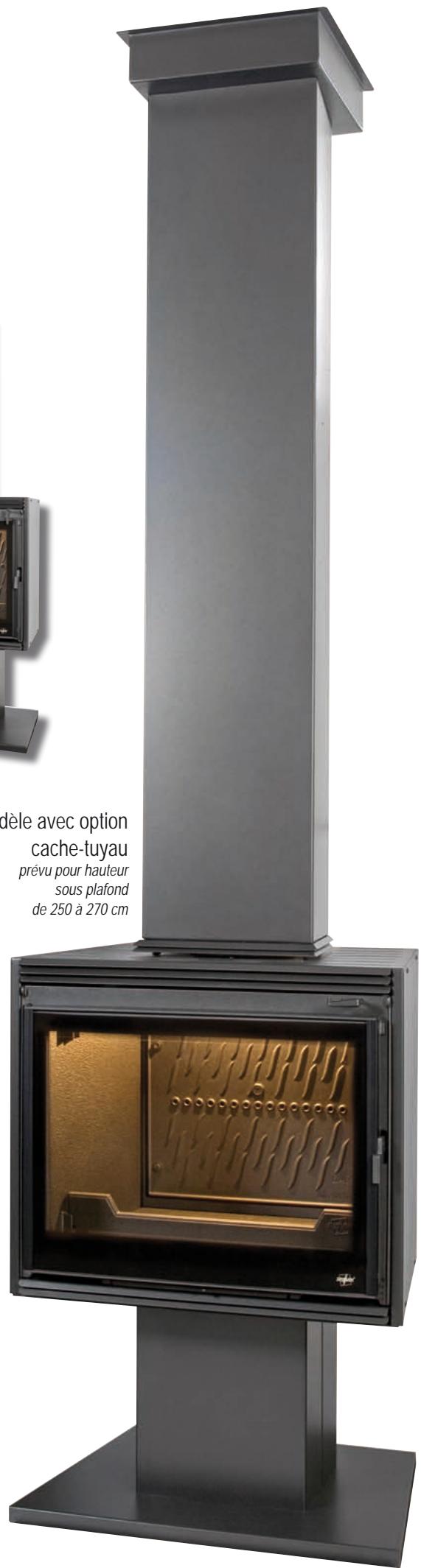

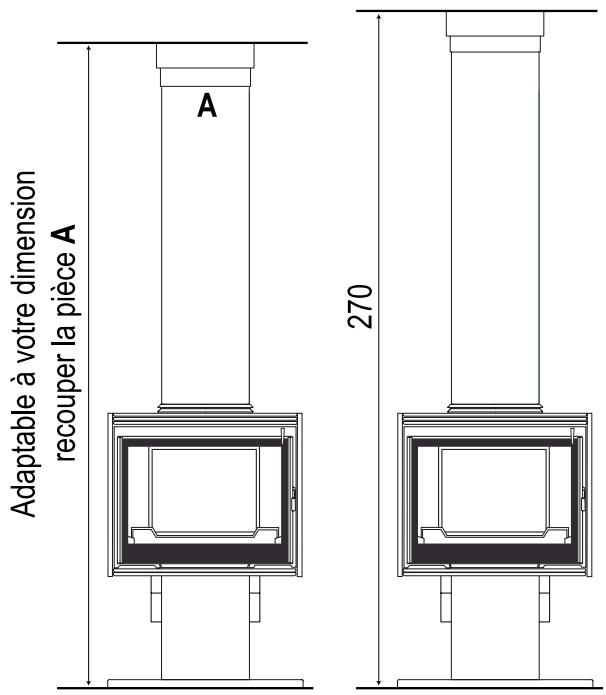

Cache-tuyau (en option)

Le cache-tuyau est adaptable suivant la hauteur sous plafond jusqu'à 270 cm

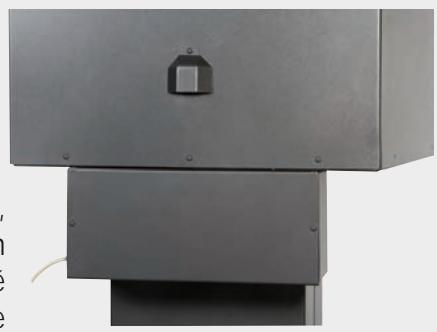

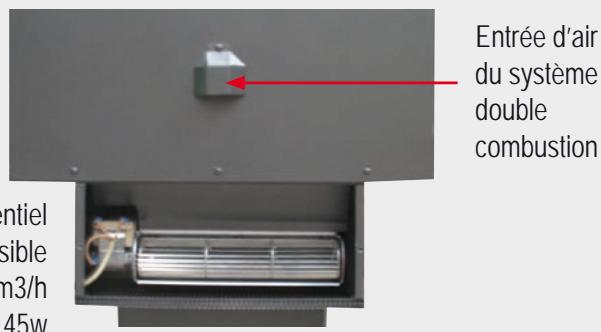

Kit ventilation (en option)

En option, le kit ventilation apparent placé à l'arrière du poêle

Ventilateur téngentiel facilement accessible Débit : 230 m3/h Consommation : 45w

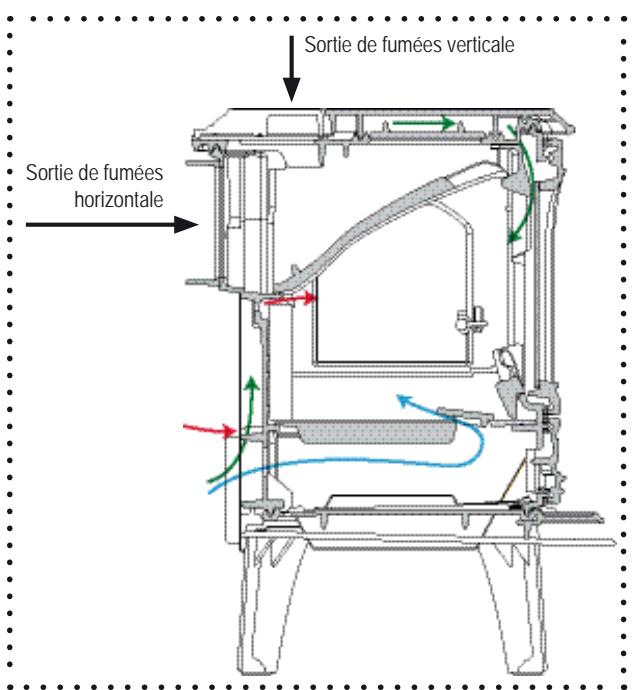

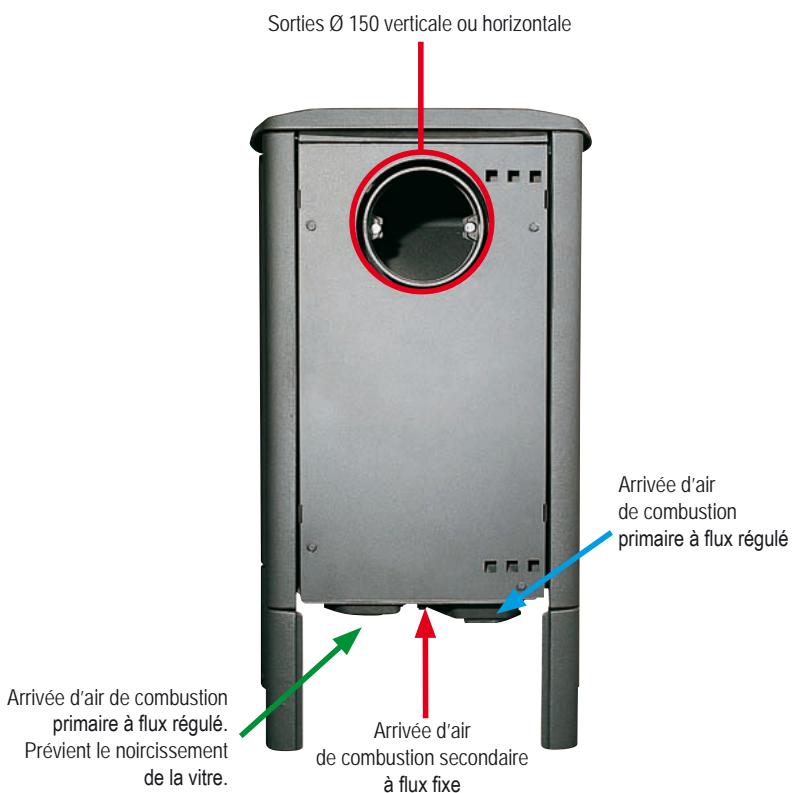

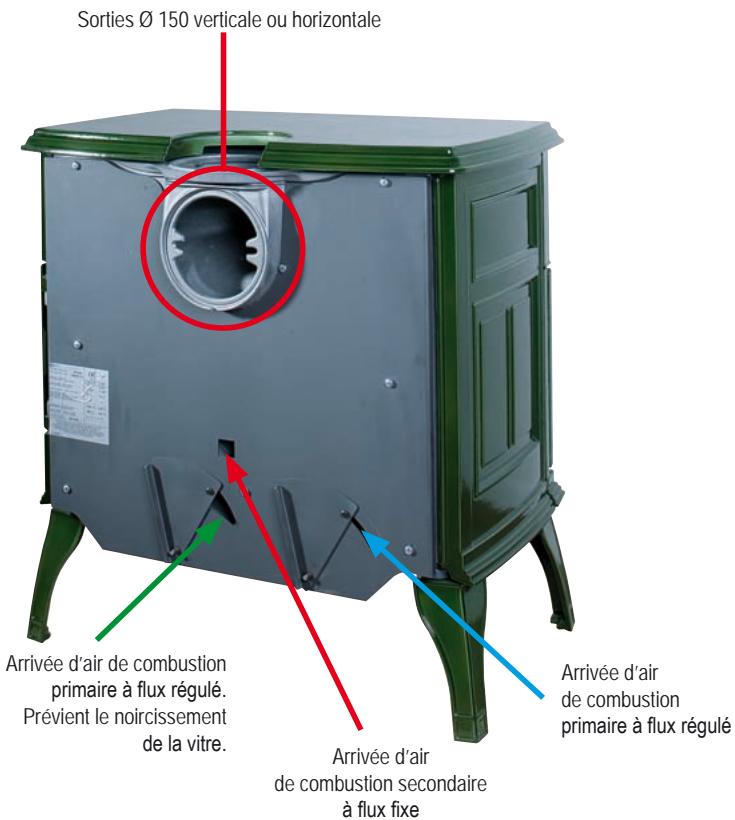

La technologie ACS*

*Advanced Combustion System

concerne les modèles Jade, Saphir et Topaze

Flux régulé de combustion primaire prévient le noircissement de la vitre

Flux fixe de combustion secondaire

Flux régulé de combustion primaire

Les poêles à bois dégagent une température élevée. L'installation doit être effectuée dans les règles de l'art particulièrement en ce qui concerne l'isolation et les distances à respecter lors du montage par rapport aux matériaux inflammables. La responsabilité du fabricant est limitée à la garantie spécifiée sur les différentes fournitures composant les poêles. Il y a lieu de se conformer pour l'installation à la notice délivrée avec chaque appareil. Les poêles sont conformes à la norme Européenne EN 13240, et les inserts conformes à la norme Européenne EN 13229. DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFOMEMENT AU DTU 24-2.

Z.I. de Lherat - 63310 Randan (France)

www.seguin.fr - [e-mail]
