Type d'appareil	Cheminée à foyer fermé
Matériau du foyer	Fonte
Type de combustion	Combustion fermée
Installation	Murale encastrée
Type de porte	Vitree avec fermeture hermétique
Contrôle de l'air	Réglable
Évacuation des fumées	Conduit vertical
Utilisation	Chauffage d'appoint
Dimensions	Non précisé
Puissance thermique	Non précisé
Rendement énergétique	Élevé
Type de combustible	Bois
Système de sécurité	Verrouillage porte
Finition	Peinture résistante à la chaleur
Entretien	Nettoyage régulier recommandé
Normes	Conforme aux normes de sécurité

FOIRE AUX QUESTIONS - PANORAMIC SEGUIN

Comment régler la température sur le SEGUIN PANORAMIC ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si le SEGUIN PANORAMIC ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si l'interrupteur principal est en position 'ON'. Si le problème persiste, consultez le fusible ou le disjoncteur.

Comment nettoyer le SEGUIN PANORAMIC ?

Pour nettoyer votre appareil, utilisez un chiffon doux et humide. Évitez les produits abrasifs qui pourraient rayer la surface. Assurez-vous que l'appareil est éteint et refroidi avant de procéder au nettoyage.

Y a-t-il des pièces de rechange disponibles pour le SEGUIN PANORAMIC ?

Oui, des pièces de rechange sont disponibles. Vous pouvez les commander auprès de votre revendeur ou directement sur le site officiel de SEGUIN.

Quelle est la durée de vie estimée du SEGUIN PANORAMIC ?

La durée de vie estimée du SEGUIN PANORAMIC est d'environ 15 à 20 ans, selon l'utilisation et l'entretien régulier de l'appareil.

Comment optimiser l'efficacité énergétique du SEGUIN PANORAMIC ?

Pour optimiser l'efficacité énergétique, assurez-vous que l'appareil est bien installé, que les joints sont en bon état et que vous utilisez le thermostat de manière appropriée.

Que faire si je sens une odeur étrange provenant du SEGUIN PANORAMIC ?

Si vous détectez une odeur étrange, éteignez immédiatement l'appareil et débranchez-le. Vérifiez s'il y a des objets obstruant le flux d'air ou si des résidus ont brûlé à l'intérieur. Consultez un professionnel si le problème persiste.

Le SEGUIN PANORAMIC peut-il être utilisé comme source de chauffage principal ?

Oui, le SEGUIN PANORAMIC peut servir de source de chauffage principal dans une pièce, à condition que la capacité de chauffage soit adaptée à la taille de l'espace.

MODE D'EMPLOI PANORAMIC SEGUIN

Pourquoi besoin Seguin?

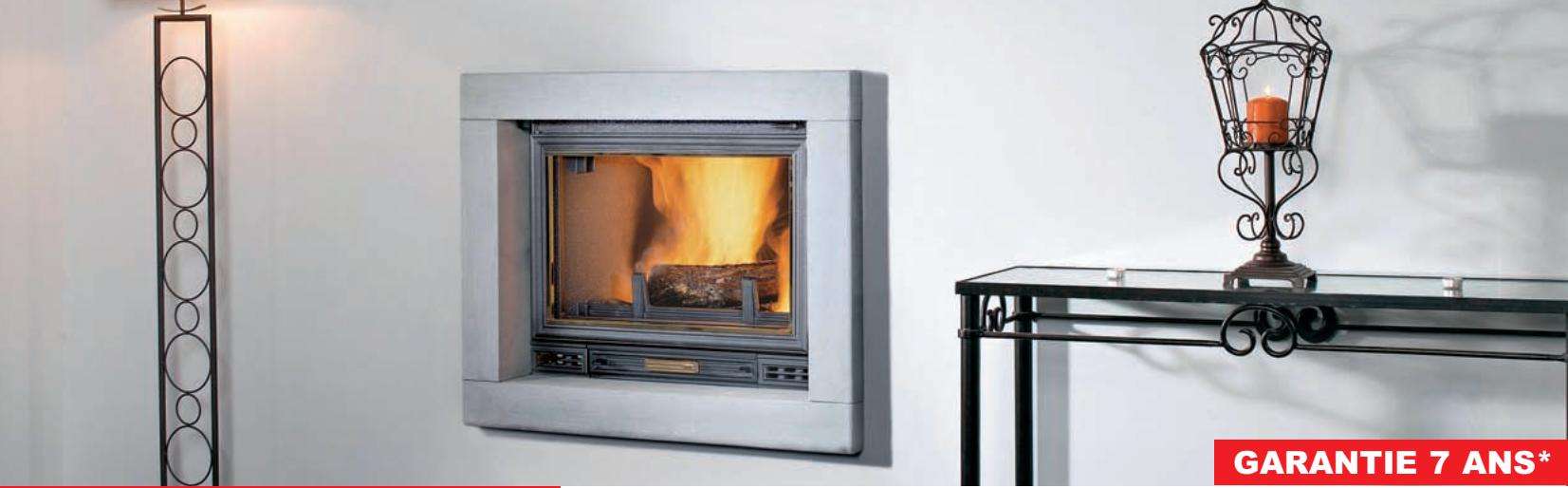

GARANTIE

• Pour la qualité de la fonte, pour obtenir une qualité aussi parfaite, nous avons un cahier des charges très précis que respectent nos fondeurs. Tous nos foyers fonte sont réalisés qu'avac de la fonte neuve.
• Pour les atouts techniques, le clapet dans le conduit d'évacuation des fumées permet d'obtenir des rendements de 72 à 75% il est régla ble en écartement ce qui permet un fonctionnement optimisé quelque soit le type de conduit.

Le système de commande du clapet interdit l'ouverture de la porte lorsque celui-ci est fermé, ce qui évite les retours de fumées.

• Pour la fiabilité, les système de commandes sont assemblés avec des écrous de sécurité, ce qui évite tous risques de blocage ou de déssérage. Les portes escamtables sont équipés de chaînes et de pignons lubriés qui assurent un bon parallélisme et une manipulation silencieuse.
• Pour le comport, les foyers Seguin sont équipés d'un système de nettoyage de vitre par ridesau d'air sur les quatre côtés ce qui évite les contraintes de nettoyage.
• Pour l'esthétique, les lisérés décoratifs de portes et de finitions sont en laiton massif ou en inox brossé.
• Pour la garantie, Tous les foyers fonte Seguin sont garantis 7 ans. (sauf Insert 3000, 5 ans)
• Pour la double combustion, encore plus de rendement, économie de combustible, réduction des rejets pour le plus grand comport de l'utilisateur et le respect de l'environnement.

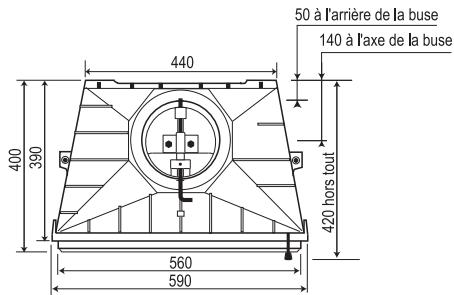

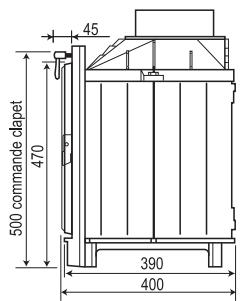

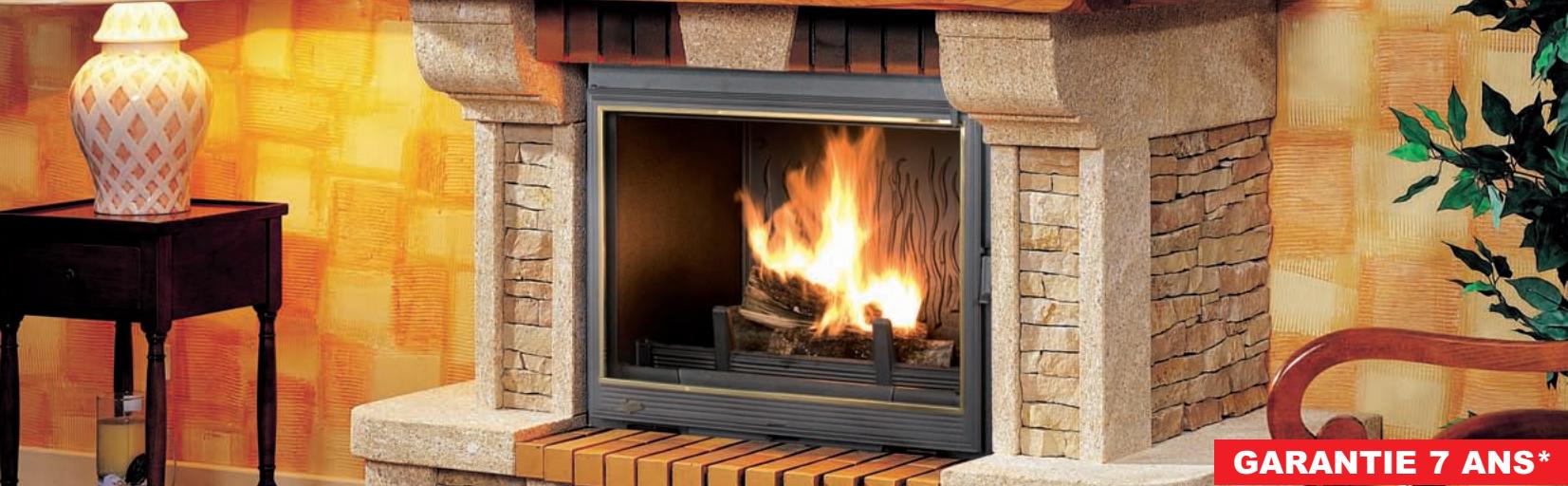

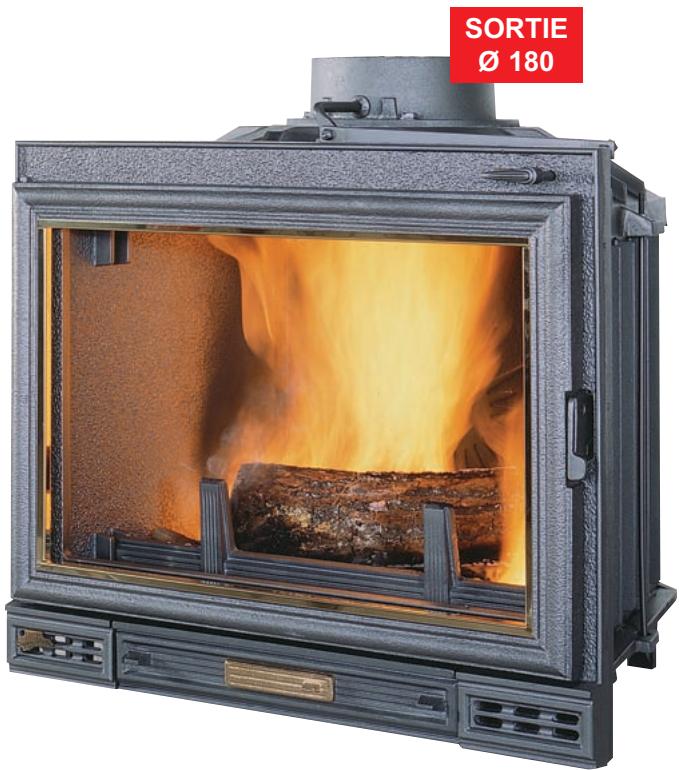

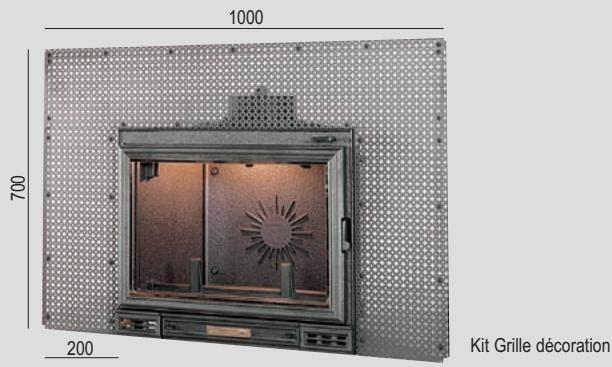

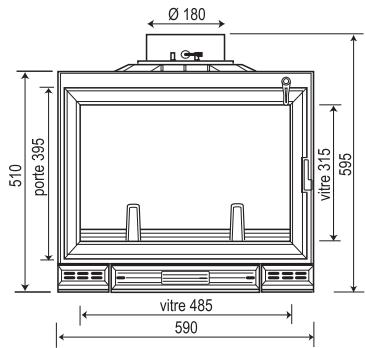

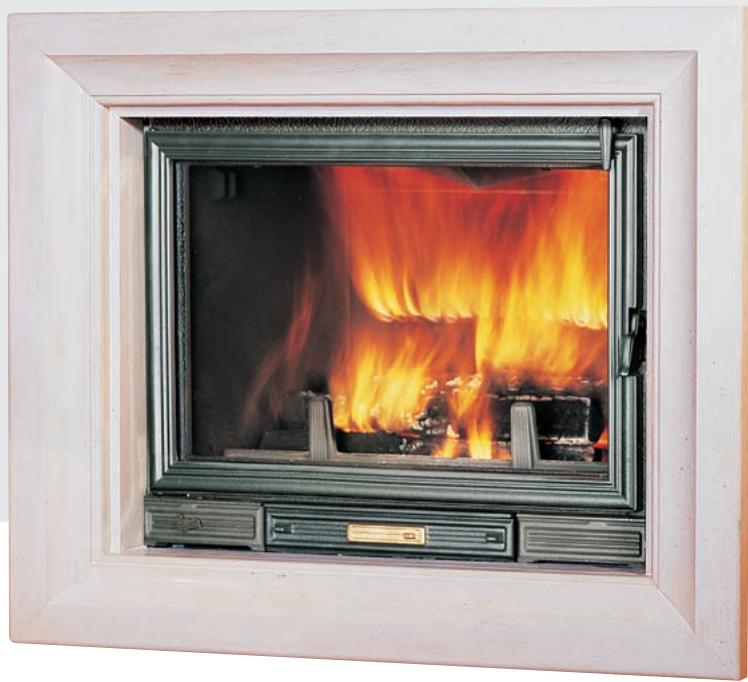

Rubis

Code : F0100 Options : Liséré laiton ou inox brossé sur porte

Façade 59 cm

Büches:45cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

Poids : 105 kg

(suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE :

la porte est bloquée sur fermeture lorsque le clapet est fermé

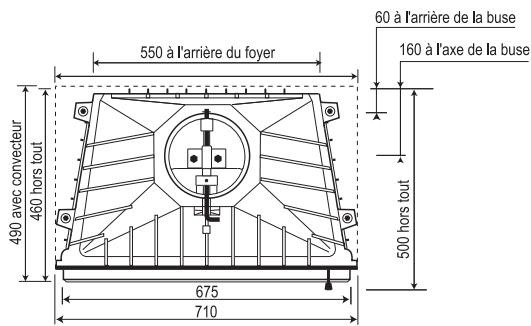

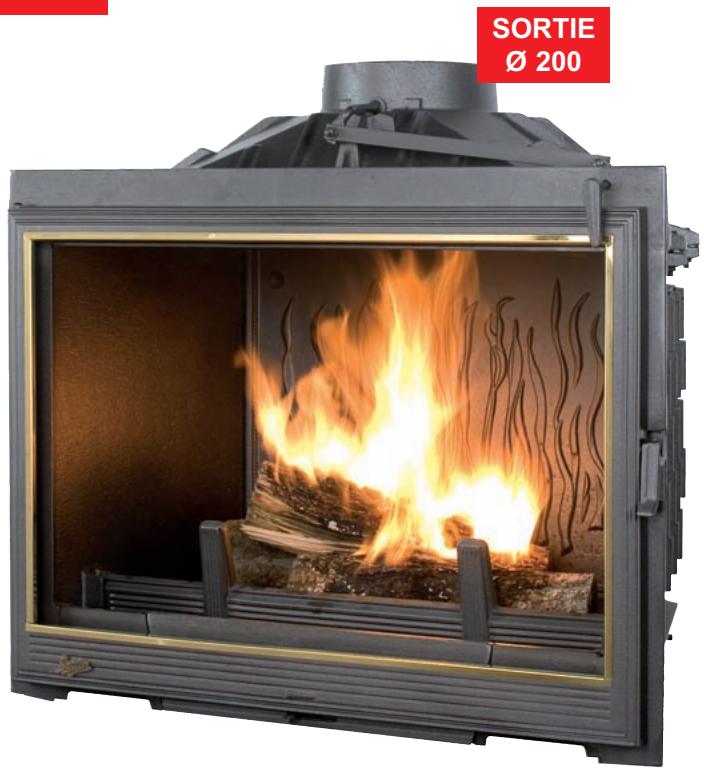

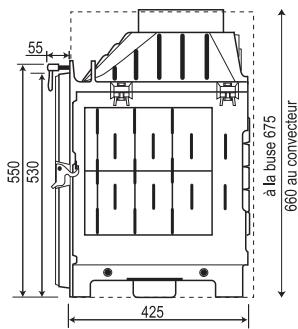

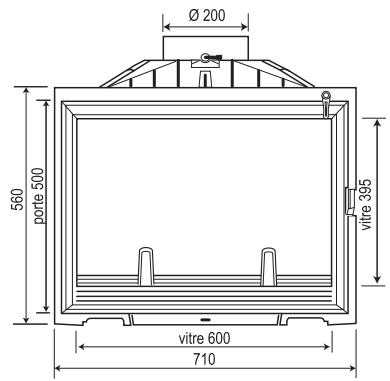

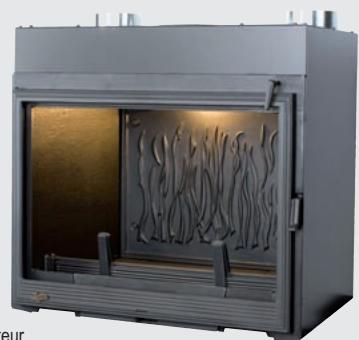

Celsius

Code:F0200

Options :

Convectiveur
Liseré laiton ou inox brossé sur porte

Façade 71 cm

Büches: 55 cm

Puisance nominale : 12 kW*

Rendement : 73.20%*

Poids:140kg (version de base)

(suivantnormeEN13229)

• CLAPET DE BUSE :
  à obturation réglabre
• PORTE BATTANTE :
  la porté est bloquée sur fermeture lorsque le clapet est fermé

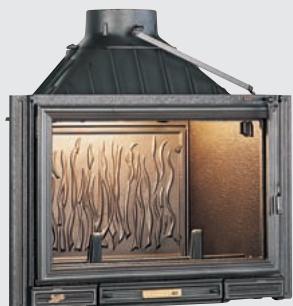

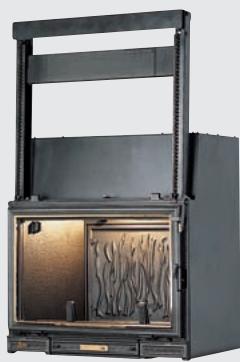

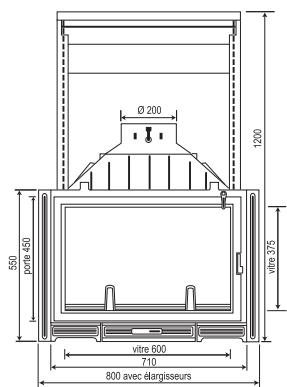

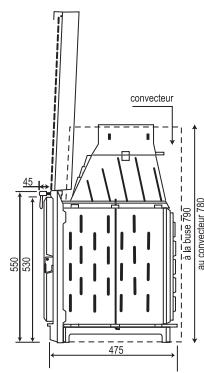

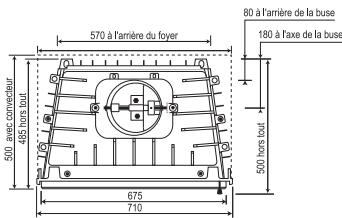

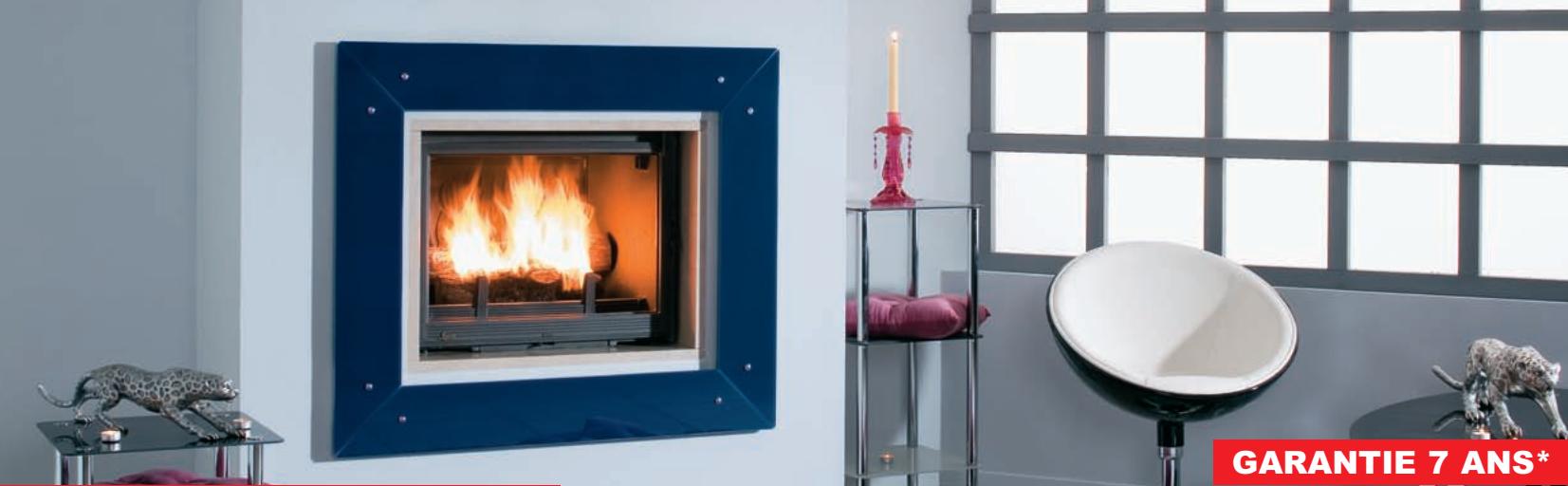

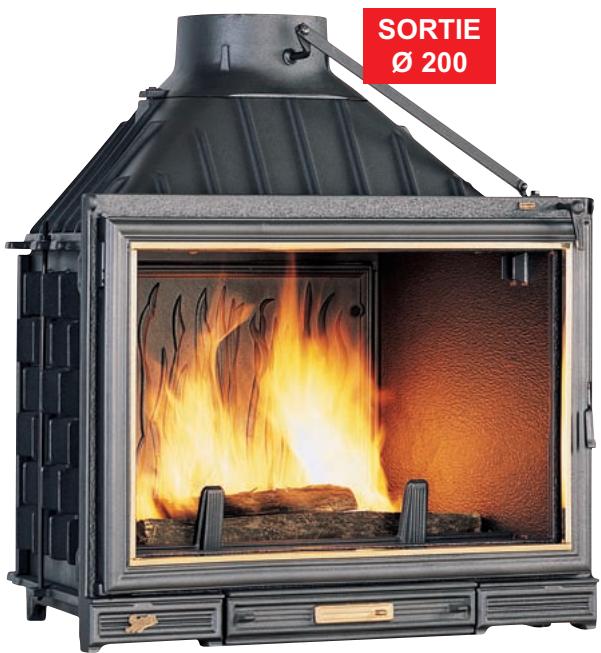

Sunflam

Code:F0300

Options :

• Portescamo-battante

Convecteur

Liseré laiton ou inox brossé sur porte

• Elargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE:
à obturation régliable
- PORTE BATTANTE :
la porté est bloquée sur fermeture lorsque le clapet est fermé
PORTE ESCAMO-BATTANTE
le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puisance nominale : 12 kW*

Rendement : 73,20%*

Double combustion (DAFS): 14kW^*

Rendement (DAFS):77,00%*

Poids:155kg (version de base)

(suivantnormeEN13229)

Façade 80 cm

Portescamo-battante et convecteur

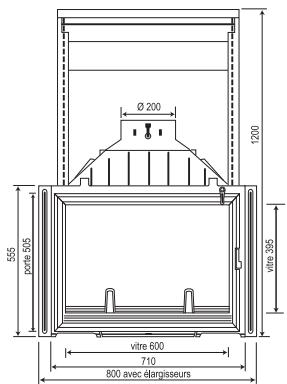

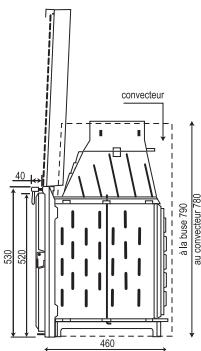

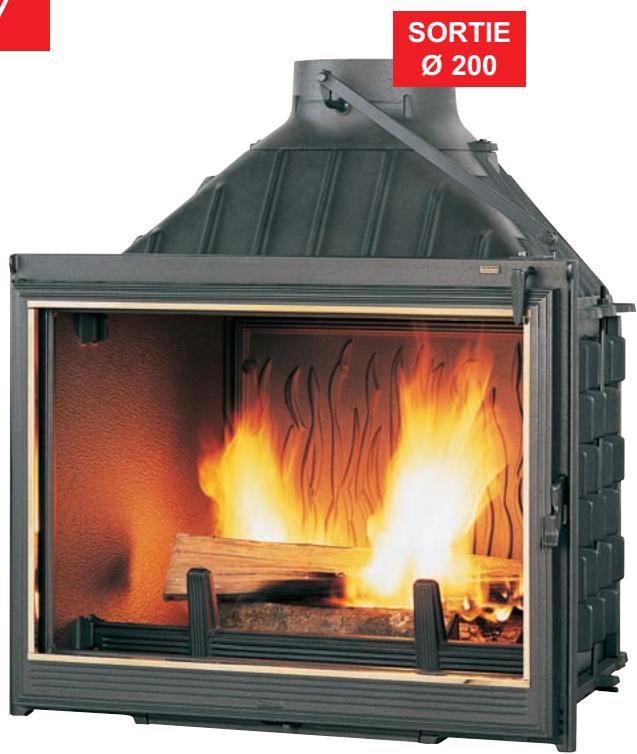

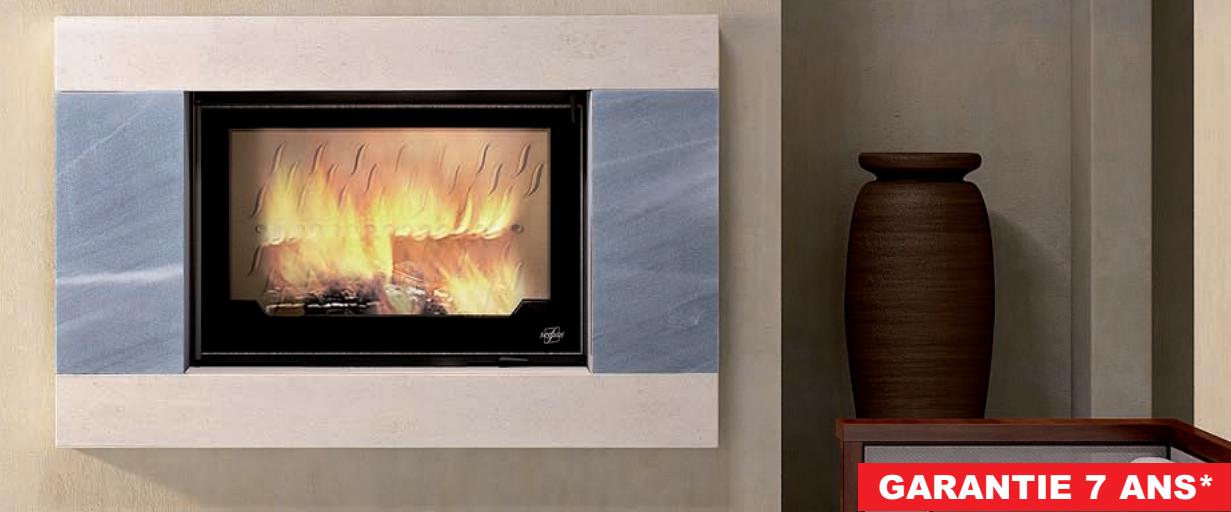

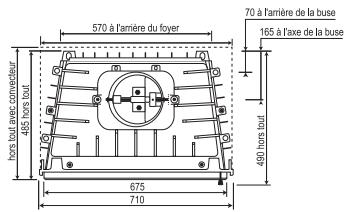

Europa 7

Code:F0400

Options :

• Portescamo-battante
  Convectiveur
  Liseré laiton ou inox brossé sur porte
• Porte fonte laitonnée ou nickelée
• Porte Seguin Deco
• Elargisseurs pour façade 80 cm
• Double combustion

• CLAPET DE BUSE :

à obturation régliable

• PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 3 faces vitrées
Angle droit ou gauche

Portescamo-battante
3 cotes vitres

Porte Seguin Deco

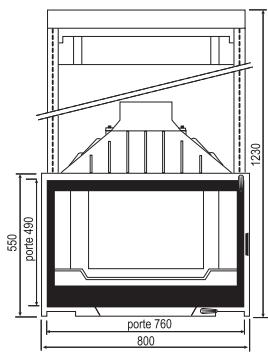

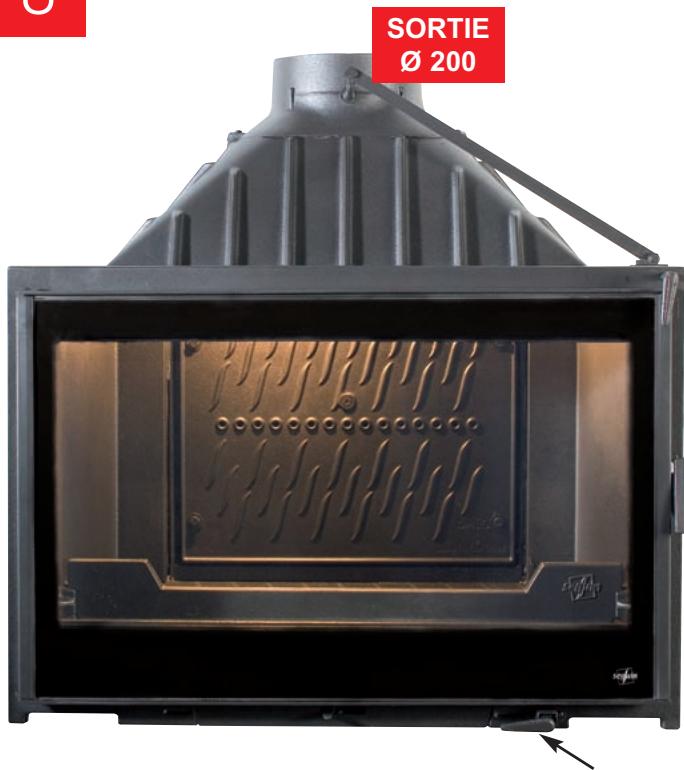

Visio 8

Code:F0000

Options :

• Double combustion

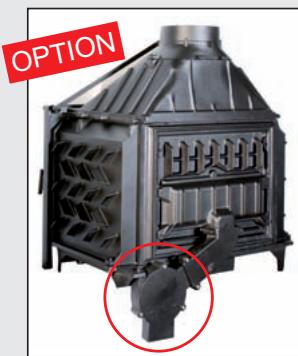

• Regulateur d'arrivée d'air

(uniquement avec

double combustion)

line

Commande du régulateur d'arrivee d'air

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Portescamo-battante

et convecteur

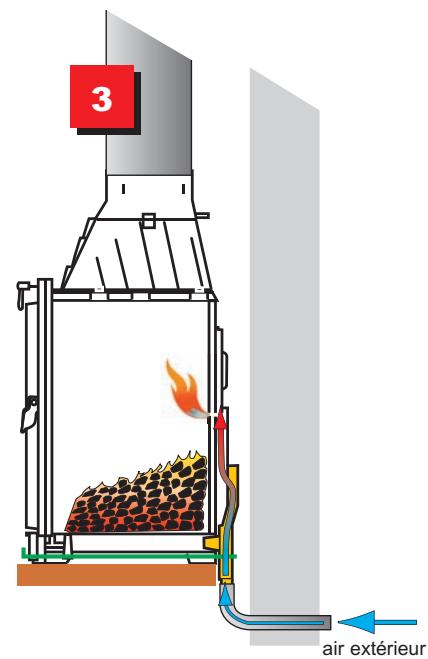

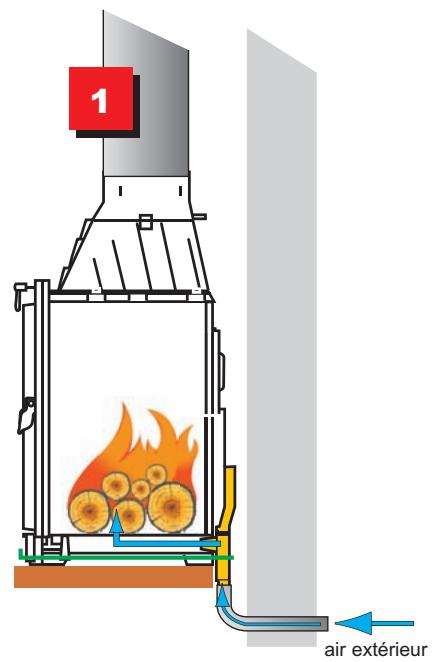

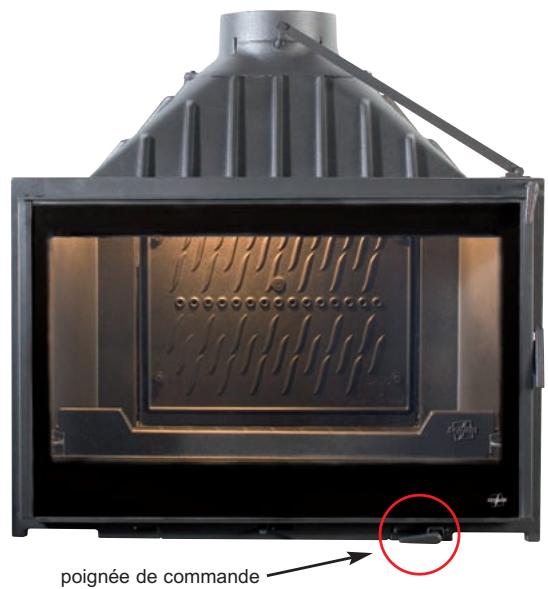

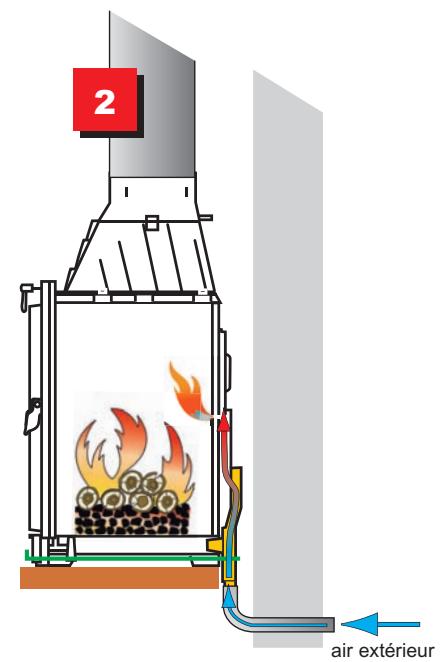

Régulateur d'arrivee d'air pour bilan energetique optimum

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 positions :
1 - Allumage ou reliance combustion
2 - Grande allure
3 - Allure réduite

(voir page 18)

GARANTIE 7 ANS*

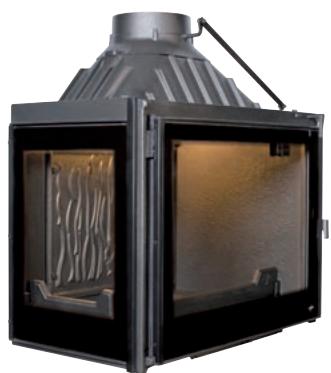

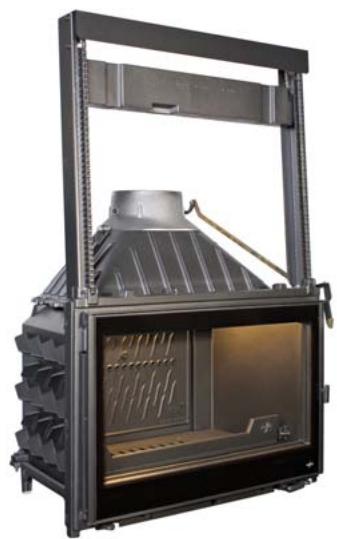

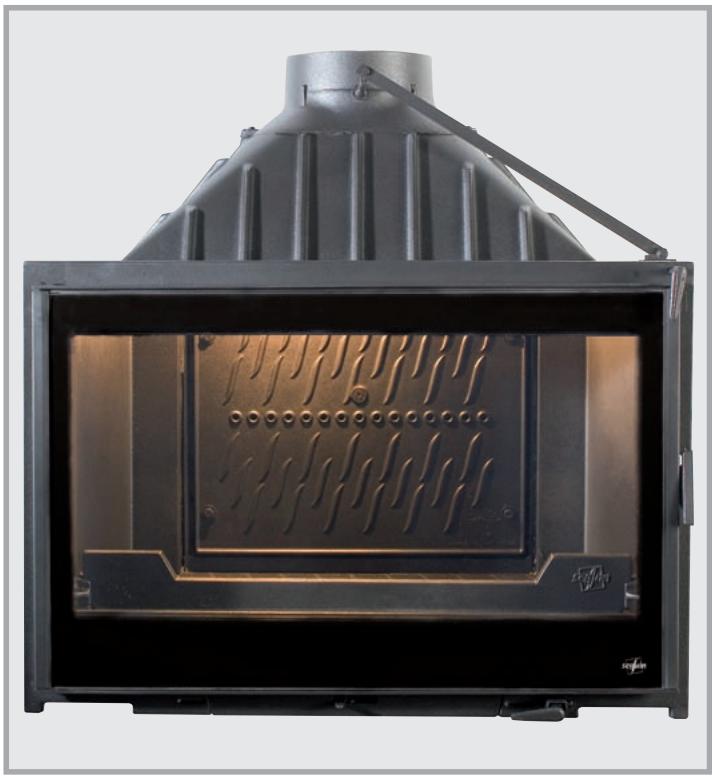

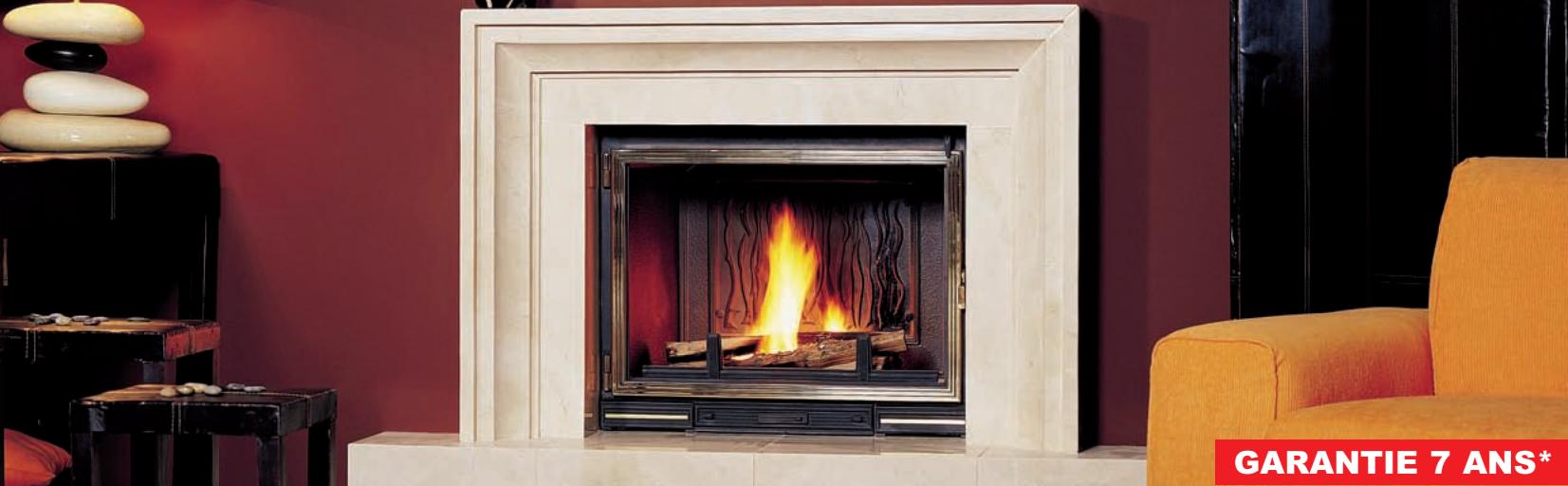

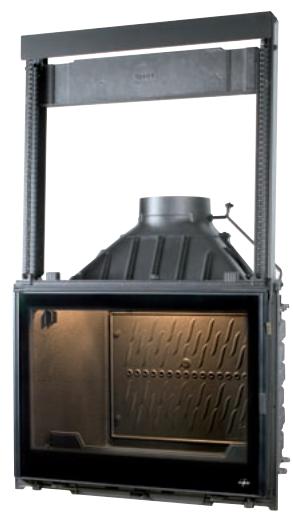

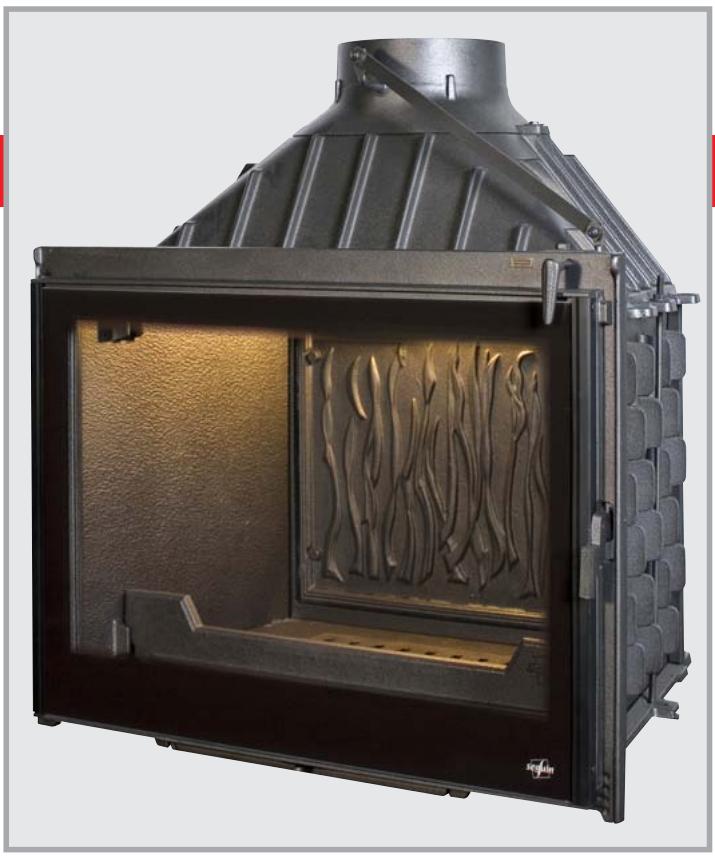

Les foyers «Nouvelle Génération»

Europa 7
Europa 7 Escamo - battant

La finition "BLACK LINE"

est disponible sur les versions :

• Europa 7 (face - angle)
• Multivision 7000 (face - double face)
• Visio 8

Visio 8

Europa 7 angle et 3 faces vitrées

Visio 8 escamo battant

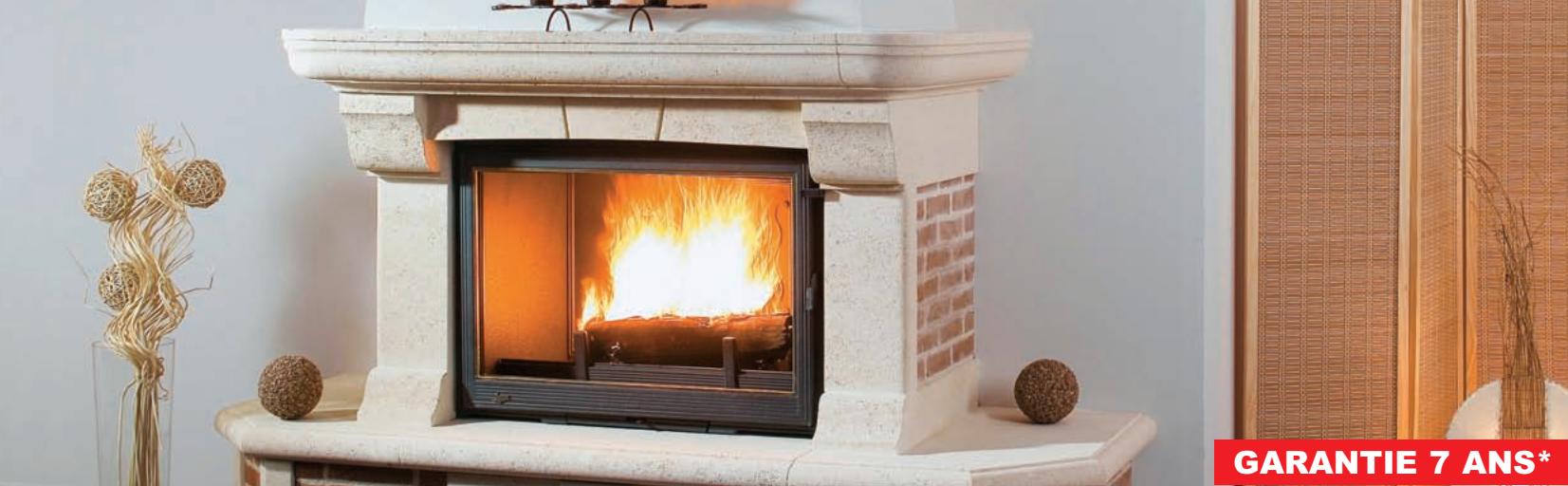

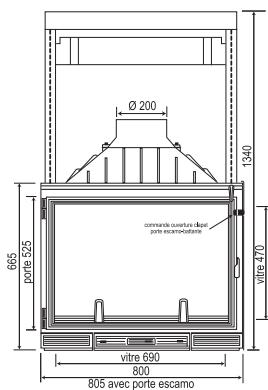

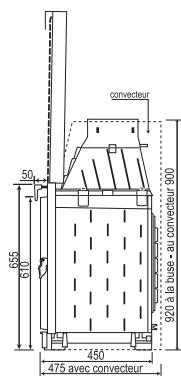

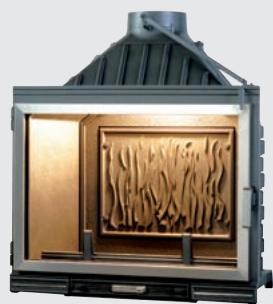

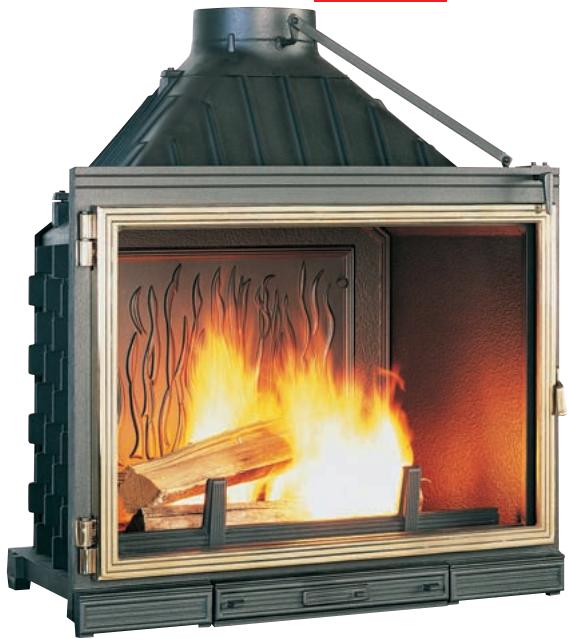

Super 8

Code:F0600

Options :

• Portefonte laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte

• Porte Seguin Deco
• Double combustion

SORTIE

0 200

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72,90%*

Double combustion (DAFS): 18kW^*

Rendement (DAFS) : 75,90%*

Poids:185kg (version de base)

*suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE

la porté est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte escamo-battante et convecteur

Porte Seguin Deco Inox brossé

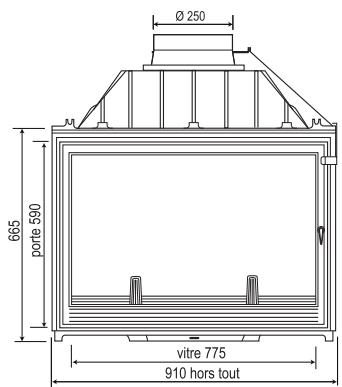

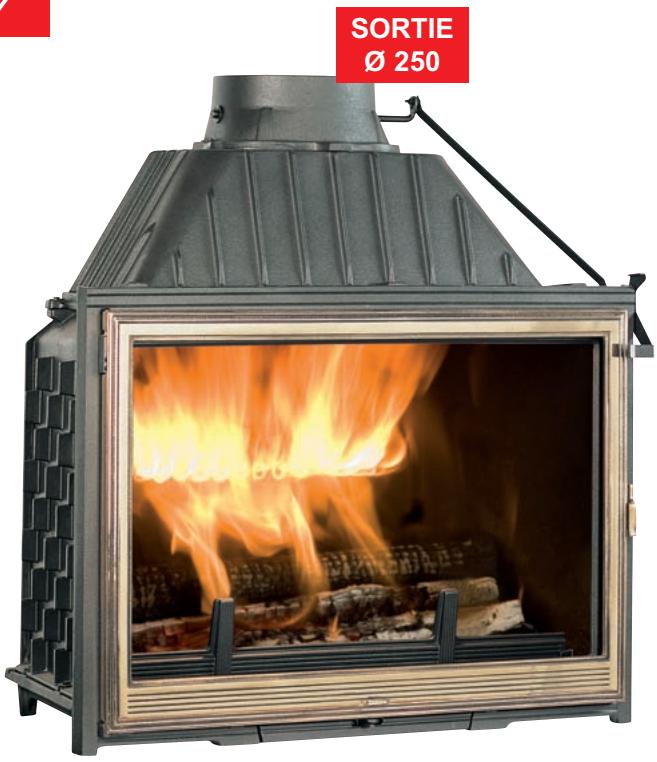

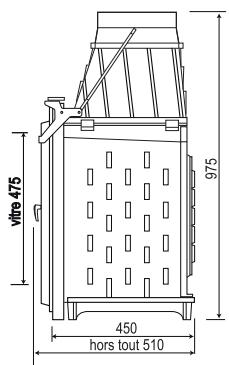

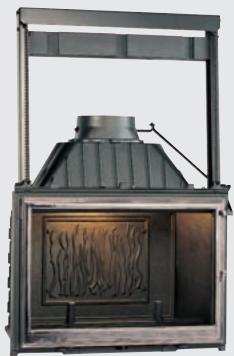

Super 9

Code:F1300

Options :

• Portescamo-battante

Convectiveur

• Portefonte laitonnee

ou nickelée

Liseré laiton ou inox brossé sur porte
- Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 91 cm

Büches : 80 cm

Puissance nominale: 18kW^

Rendement : 70.80%*

Double combustion (DAFS): 20 kW*

Rendement (DAFS) : 76,60%*

Poids:230kg (version de base)

*suivantnormeEN13229

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modèle avec convecteur

Portescamo-battante

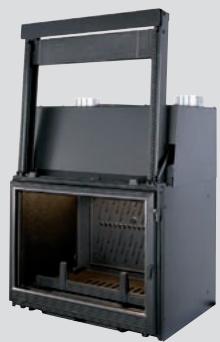

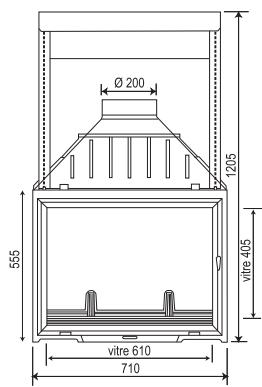

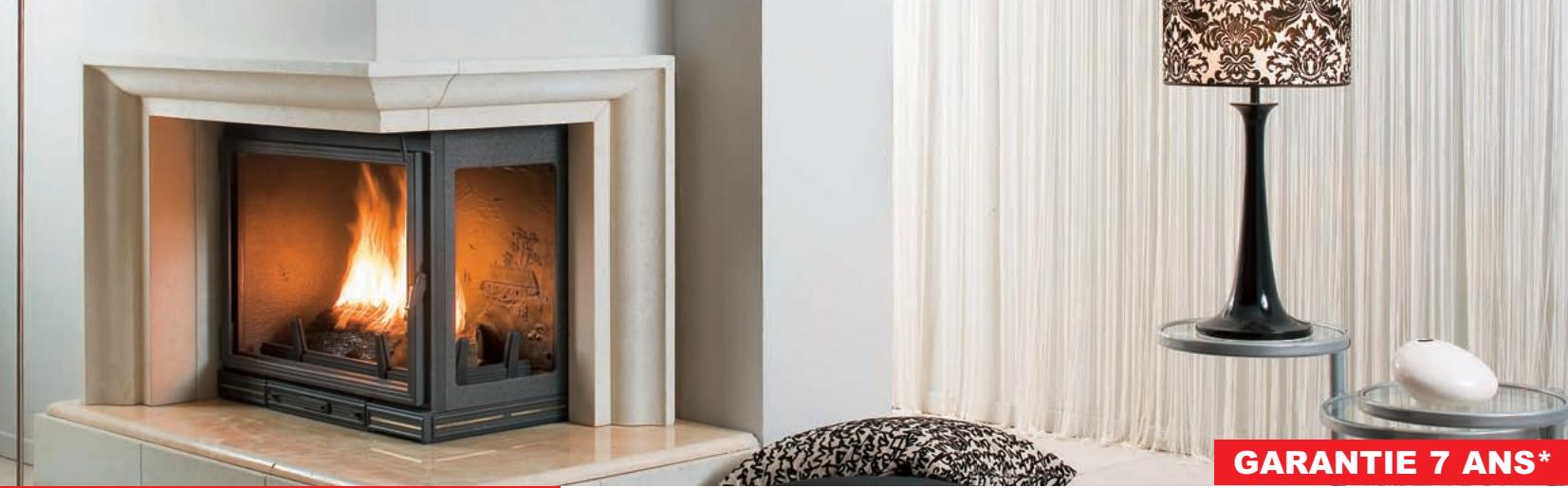

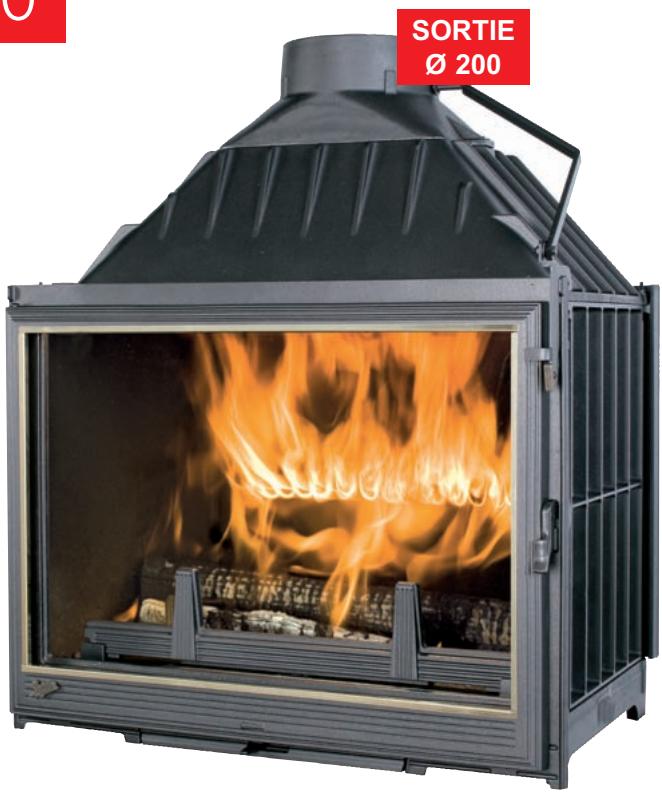

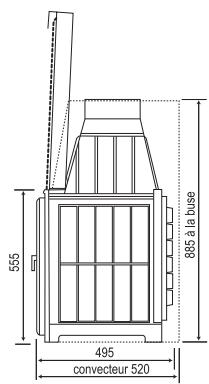

Multivision 7000

Code:F0700

Options :

• Portescamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Portefonte laitonnee

ou nickelée

• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches:60cm

Puisance nominale : 15 kW*

Rendement : 74.70%*

Double combustion (DAFS): 17 kW*

Rendement (DAFS) : 76,20%*

Poids:180kg (version de base)

(suivantnormeEN13229)

Ces valeurs s'appliquent au modele de face.

CLAPET DE BUSE:

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

3 cotes vitres

Portescamo-battante et convecteur

Double face

4 faces

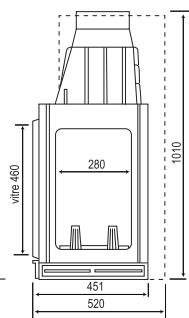

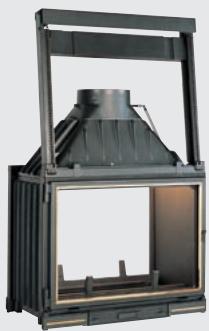

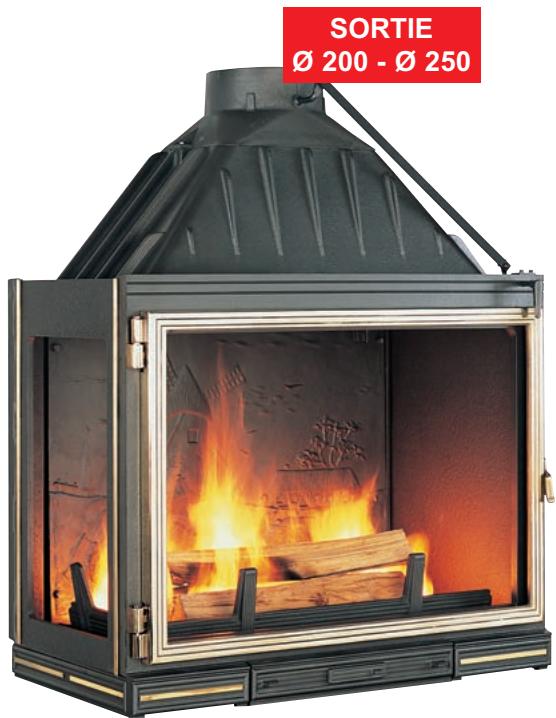

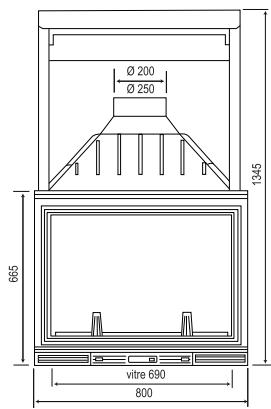

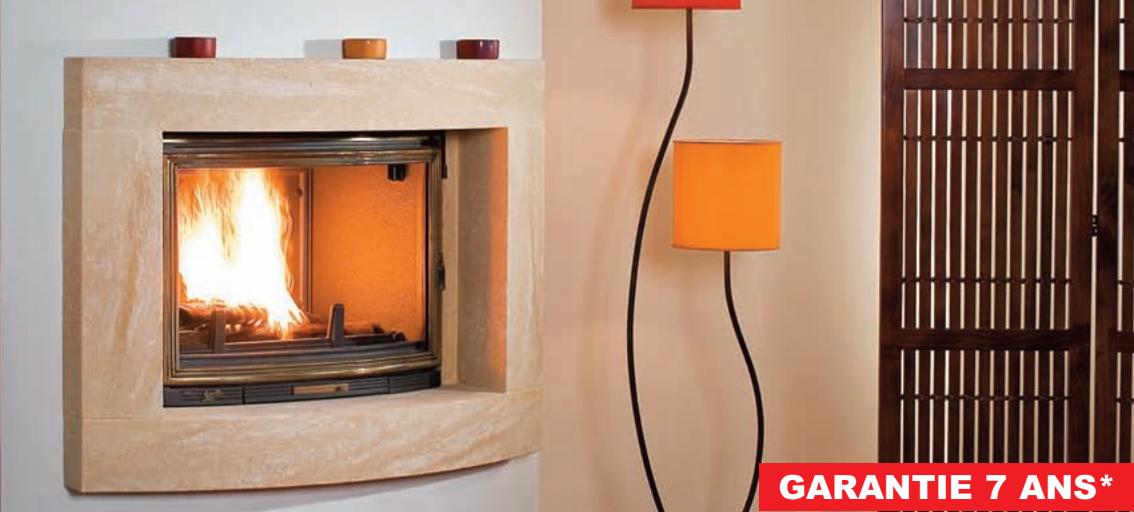

Multivision 8000

Code:F0800

Options :

• Porte escamo-battante
  Convectiveur
• Portefonte laitonnée ou nickelée
  Liseré laiton ou inox brossé sur porte

CLAPET DE BUSE :
à obturation réglabre
- PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé
PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Façade 80 cm

Büches:70cm

Puisance nominale : 16 kW*

Rendement : 72.90%*

Poids:230kg (version de base)

(suivantnormeEN13229)
Ces valeurs s'appliquent au modele de face

Face

3 faces

4 faces

Convecteur

Double face - Escamo-battant

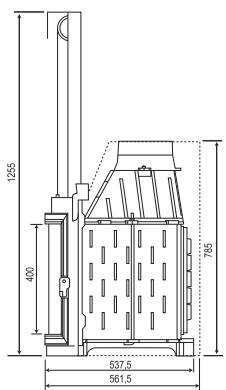

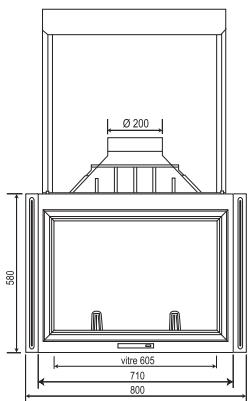

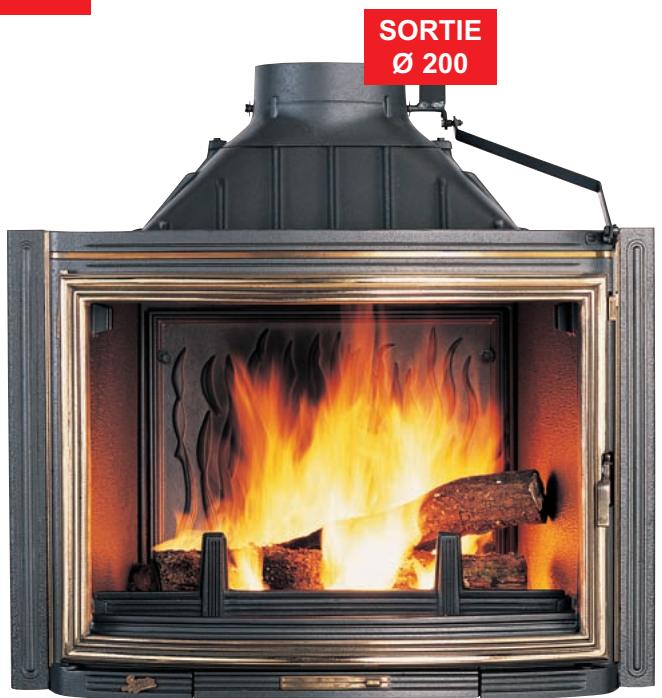

Pano 7

Code:F1500

Options :

• Portescamo-battante

Convecteur

• Portefonte laitonnée

ou nickelée

• Elargisseurs pour

façade 80 cm

Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DAFS) : 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 150 kg (version de base)

*suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Avec convecteur

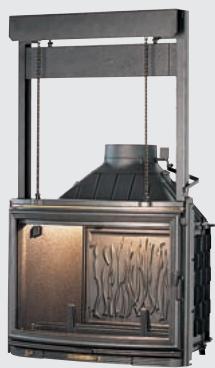

Portescamo-battante

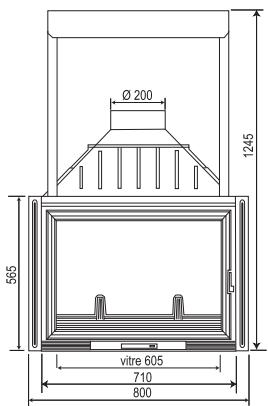

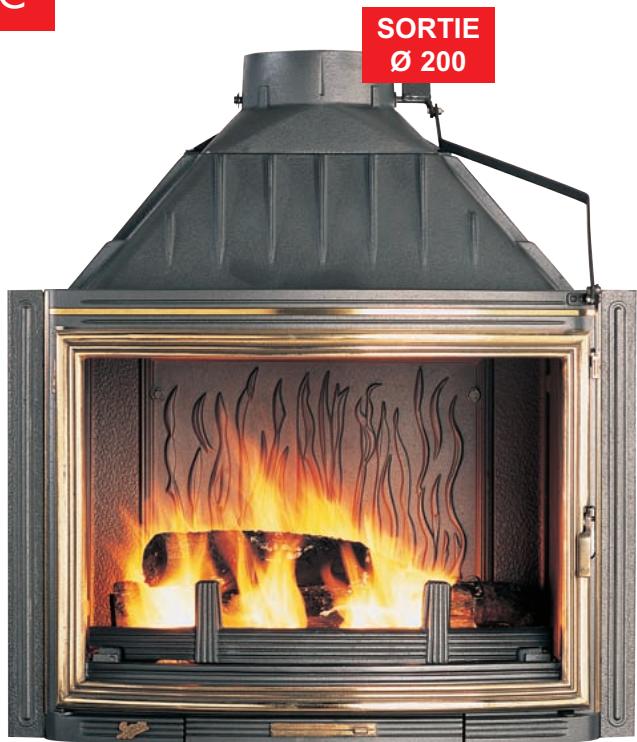

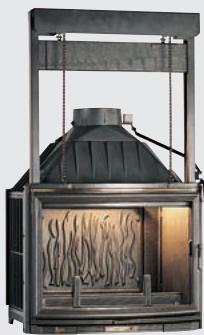

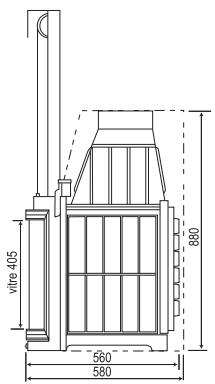

Panoramic

Code:F0900

Options :

• Portescamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Portefonte laitonnee

ou nickelée

• Elargisseurs pour

façade 80 cm

• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : 60 cm

Puissance nominale : 15 kW*

Rendement : 74,70%*

Double combustion (DASF) : 17 kW*

Rendement (DASF) : 75,90%*

Poids:200kg (version de base)

(suivantnormeEN13229)

Ces valeurs s'appliquent au modele de face

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

Double face

Portescamo-battante

3 côtes vitrés

4 faces

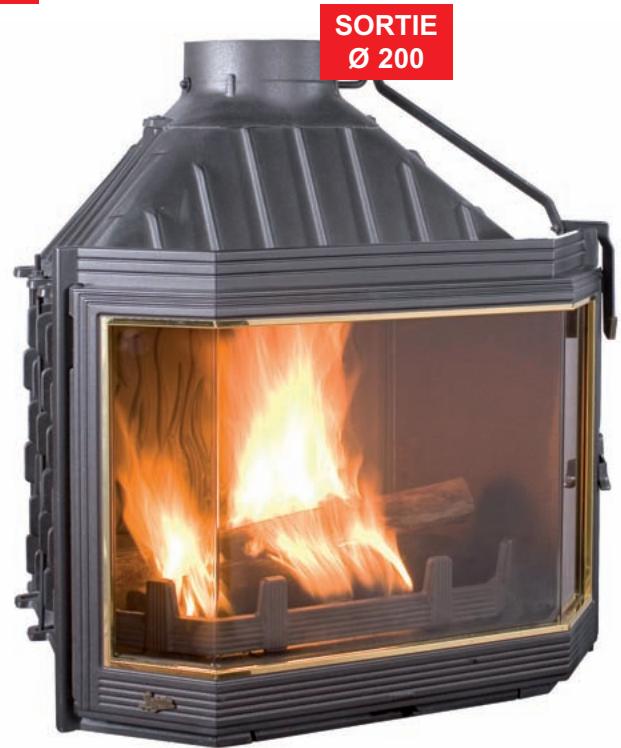

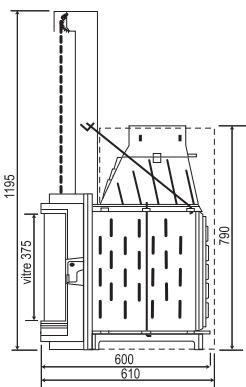

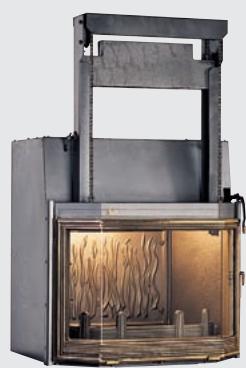

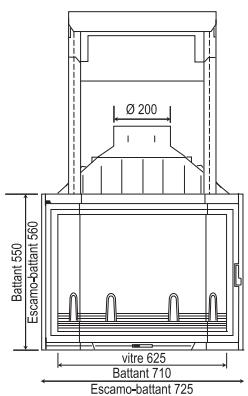

Hexa 7

Code:F1000

Options :

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DASF): 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 170 kg (version de base)

*suivantnormeEN13229

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Portescamo-battante et convecteur

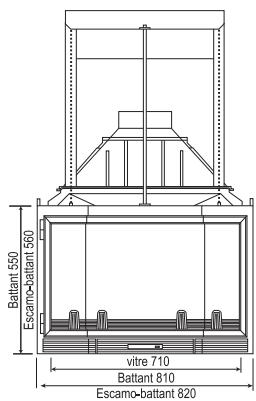

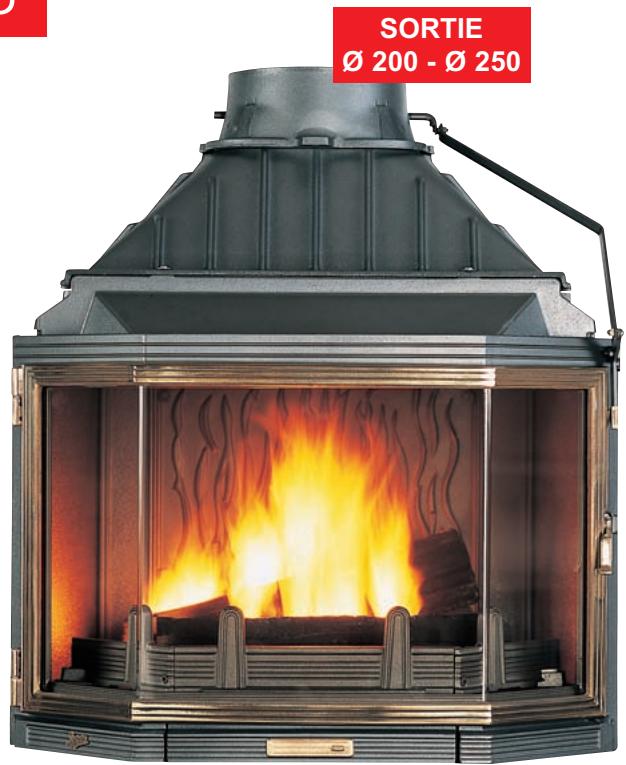

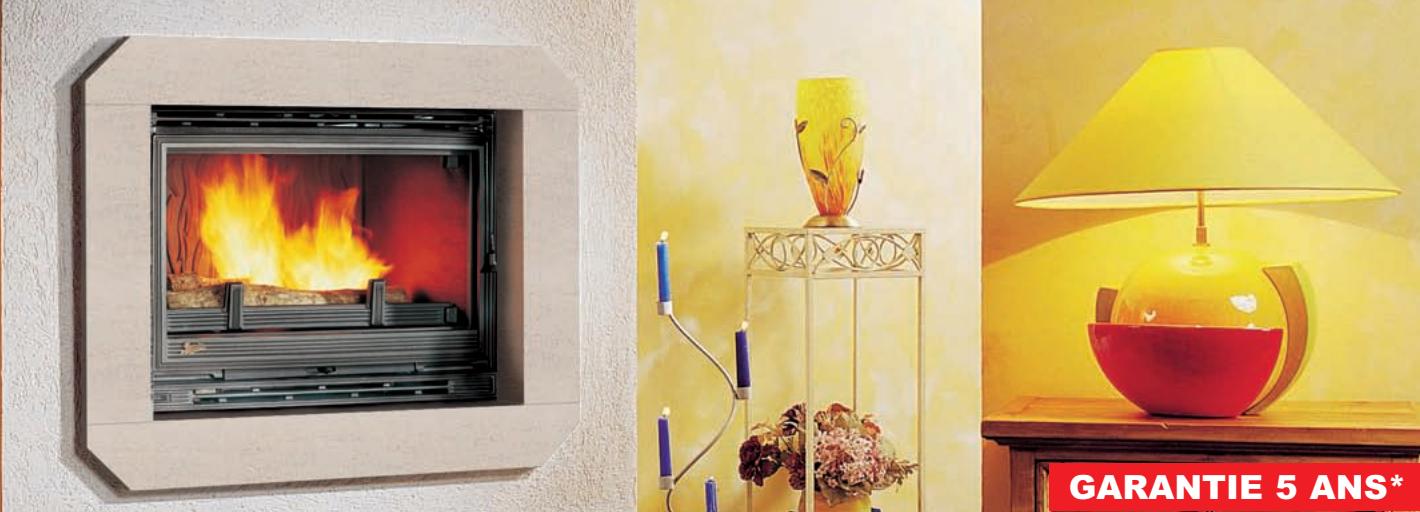

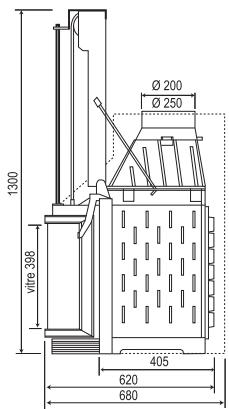

Hexa 8

Code : F1100

Options :

• Portescamo-battante
  Convecteur
• Porte fonte laitonnée ou nickelée
  Liseré laiton ou inox brossé sur porte
• Double combustion

GARANTIE 7 ANS*

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72,90%*

Double combustion (DAFS) : 18 kW*

Rendement (DAFS) : 75,90%*

Poids:215kg (version de base)

(suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

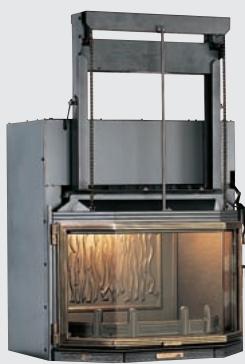

Portescamobattante et convecteur

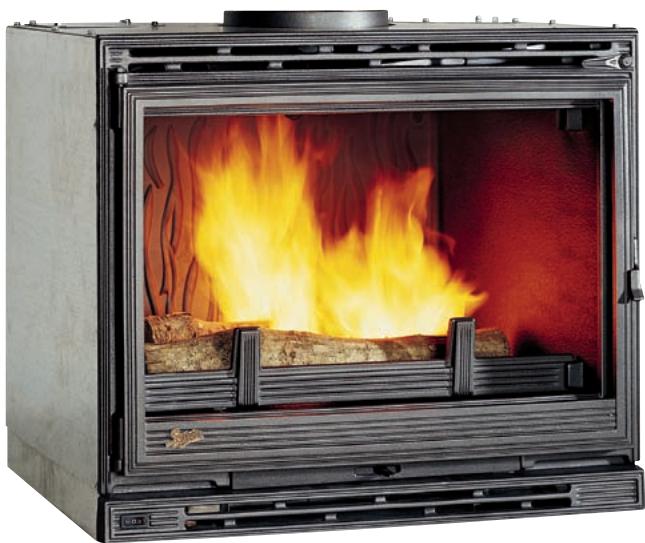

Insert 3000

SORTIE 200

Code:F0510

Options :

Convecteur acier

Kit ventilation

Liseré laiton ou inox brossé sur porte

Foyer fonte nu

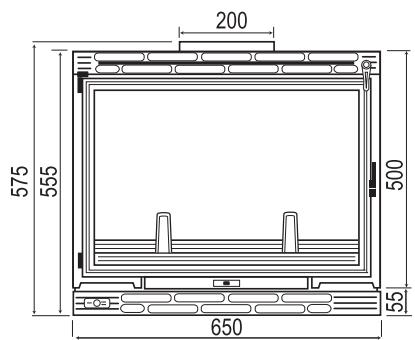

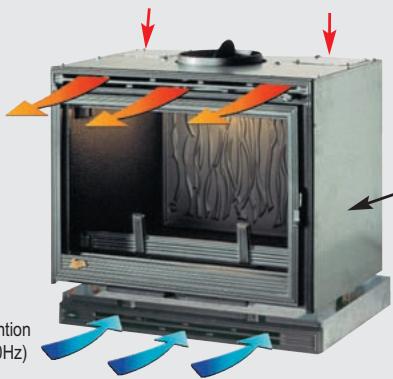

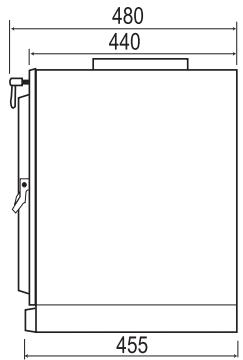

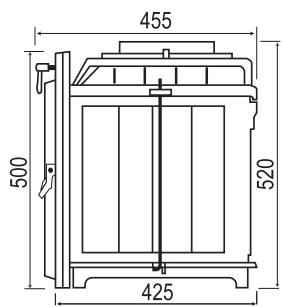

Foyer fonte avec convecteur acier et kit de ventilation

Façade 65 cm

Büches : jusqu'à 50 cm

Puissance nominale : 10 kW*

Rendement : 73,40%*

(suivantnormeEN13229)

Code F0510:

CLAPET DE BUSE:
à obturation réglabre
- PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé

Foyer fonte nu - sans convecteur - sans turbines

• Codes F 0510 + CV 51:

Foyer fonte avec convecteur acier (sans turbines)

• Codes F 0510 + CV 51 + KV 51:

Foyer fonte avec convecteur acier et kit de ventilation

FOYER AVEC CONVECTEUR + KIT DE VENTILATION

Commutateur 3 positions

• Arrêt
  1ere vitesse: 60~m^3 /h
• 2 éme vitesse : 126 m³/h

Grille amovable pour intervention sur le ventilateur (220V - 50Hz)

2 sorties 0 125

obstruées par 2 tampons

(manchettes de

raccordement à

commander à part)

Convectiveur

Pour des raisons de sécurité, il est obligatoire

d'isoler le dessous de la poutre si celle-ci est

en matériel combustible.

Ne pas arrêter la ventilation pendant

le fonctionnement du foyer

Poids:

• version de base : 105 kg
• ave convecteur : 111 kg
• version complete : 130 kg

LA DOUBLE COMBUSTION.

(système exclusif et brevete)

BONUS PUISSANCE: + 2 kW RENDEMENT : 75/77%* (suivant modèle de foyer)

• Meilleures performances
• Plus de rendement
• Respect de l'environnement
  Vitre plus claire

FOYERSCOMPATIBLES：

SUNFLAM 70 - EUROPA 7 - SUPER 8 - MULTIVISION 70 -

PANO 7 - PANORAMIC - HEXA 7 - HEXA 8

LA COMBUSTION CLASSIQUE Schématiquement, la combustion s'effectue en plusieurs étapes :

• Phase primaire : qui correspond à l'inflammation du combustible, résultat un premier dégagement de chaleur + des fumées + divers gaz.
• Phase secondaire : un apport d'oxygène dans la chamble de combustion provoque l'inflammation de ces gaz qui dégagent un supplément d'énergie.

Ce principe est effectif sur l'ensemble des foyer's fonte SEGUIN.

LA COMBUSTION SECONDDAIRE

NOUVELLE GENERATION D'APPAREILS ENCORE PLUS PERFORMANTS

Le système breveté DAFS apporte une réponse encore plus efficace car l'apport en oxygène s'effectue à partir de jets d'air préchauffés idéalement positionnés à l'arrête de la chambre de combustion.

Le niveau de performances évolue encore pour approcher l'excellence : encore plus de rendement, économie de combustible et réduction des rejets pour le respect de l'environnement.

VITRE ENCORE PLUS CLAIRE Le comport visuel est encore supérieur :

• La combustion est de toute valeur qualite (moins de residus et de fumées).
• Grace au flux d'air la flamme est attirée vers l'arrière du foyer.

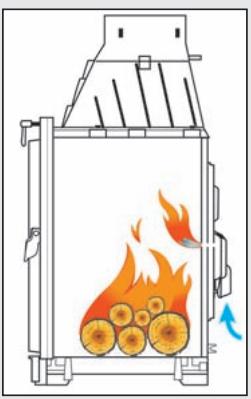

Utilisation recommende

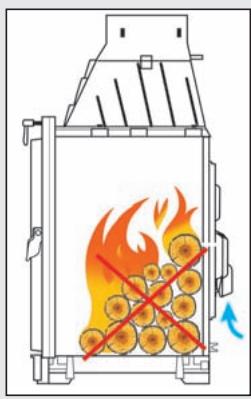

Utilisation non recommandee

TRES IMPORTANT
Dans le cas d'une installation avec
un extracteur d'air chaud
(Multichauf)
UN RACCORDEMENT EXTERIEUR
EST ABSOLUMENT OBLIGATOIRE
arrivée d'air de combustion)
Ne pas fonctionner sans respecter ces
conditions d'installation ;
risque d'aspiration
des gaz de combustion

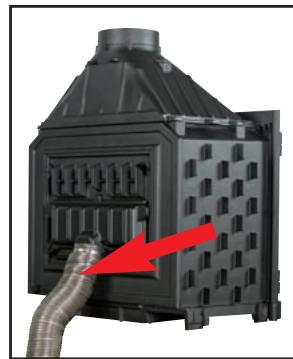

(Gaine inox 080 + collier)

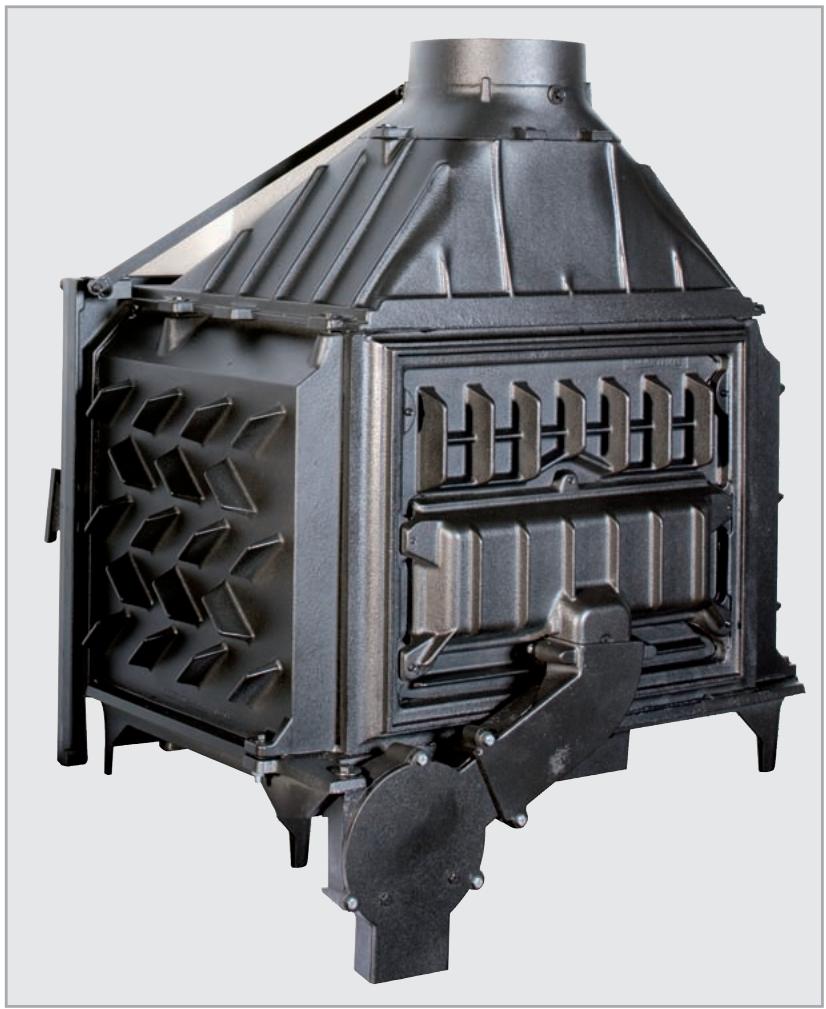

REGULATEUR D'ARRIVEE D'AIR POUR BILAN ENERGETIQUE OPTIMUM

OPTION adaptable uniqueness sur double combustion

Fonctionnement avec connection extérieure pour l'alimentation en air de combustion.

3 positions :

1 - Allumage ou reliance combustion - 2 - Grande allure - 3 - Allure réduite

LA DISTRIBUTION D'AIR CHAUD.

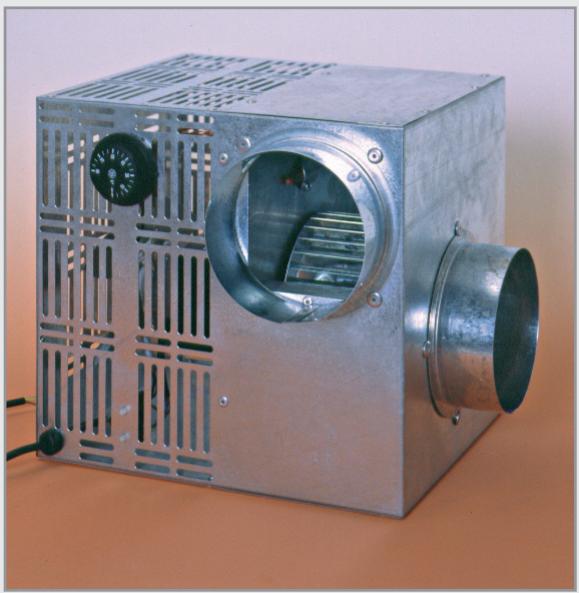

"MULTICHAUF"

aspire et distribue la chaleur par le canal de gains calorifugées jusqu'àux bouches de sortie des différentes pieces à chauffer.

2 puissances : 400 m³/h - 600 m³/h

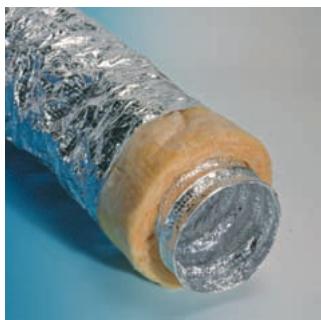

Gaine souple calorifugee

Bouche réglable de sortie d'air chaud

Les foyers dégagent une température élevée. L'installation doit être effectuee dans les regles de l'art particulierement en ce qui concerne l'isoation et les distances a respecter lors du montage par rapport aux materiaux inflammables. La responsabilité du fabricant est limitee à la garantie specifie sur les differentes fournitures composant les foyers. Il y a lieu de se conformer pour l'installation a la notice delivrree avec chaque appareel. Ces foyers sont conformes à la norme Europenne EN 13229.

DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFORMMEMENT AU DTU 24-2.

Z.I. de Lhérat - 63310 RANDAN (France)

www.seguin.fr - [e-mail]

Votre vendeur conseil :
