Marque	SEGUIN
Modèle	CELSIUS
Type de produit	Cheminée à foyer fermé (fonte)
Largeur façade	59 cm
Longueur maximale des bûches	45 cm
Poids	105 kg
Puissance nominale	10 kW
Rendement	73,40 %
Matériau principal	Fonte neuve
Matériau des finitions	Laiton massif ou inox brossé (option)
Type de porte	Battante avec verrouillage
Système de nettoyage de vitre	Rideau d'air sur 4 côtés
Clapet de buse	À obturation réglable
Double combustion	Option (DAFS)
Garantie	7 ans
Norme de conformité	EN 13229
Réglementation d'installation	DTU 24-2
Alimentation	Bûches de bois
Fabricant	SEGUIN – Z.I. de Lhérat, 63310 Randan, France
Sécurité	Porte bloquée lorsque le clapet est fermé (évite les retours de fumée)

FOIRE AUX QUESTIONS - CELSIUS SEGUIN

Quelles sont les dimensions de la cheminée CELSIUS ?

La largeur de la façade est de 59 cm. La hauteur et la profondeur ne sont pas précisées dans la notice. Consultez le plan détaillé fourni avec l'appareil.

Quelle est la puissance de chauffe du modèle CELSIUS ?

La puissance nominale est de 10 kW (suivant norme EN13229).

Quel type de bois utiliser et quelle est la taille maximale des bûches ?

Utilisez du bois sec (humidité < 20 %). La longueur maximale des bûches est de 45 cm.

Comment nettoyer la vitre de la cheminée ?

La vitre se nettoie facilement grâce au système de rideau d'air sur les quatre côtés qui limite les dépôts. Utilisez un nettoyant pour vitre de cheminée et un chiffon doux.

Que faire si de la fumée revient dans la pièce ?

Vérifiez que le clapet de buse est ouvert. La porte est conçue pour rester bloquée lorsque le clapet est fermé, ce qui évite les retours de fumée. Assurez-vous également que le conduit de fumée n'est pas obstrué et que l'arrivée d'air est suffisante.

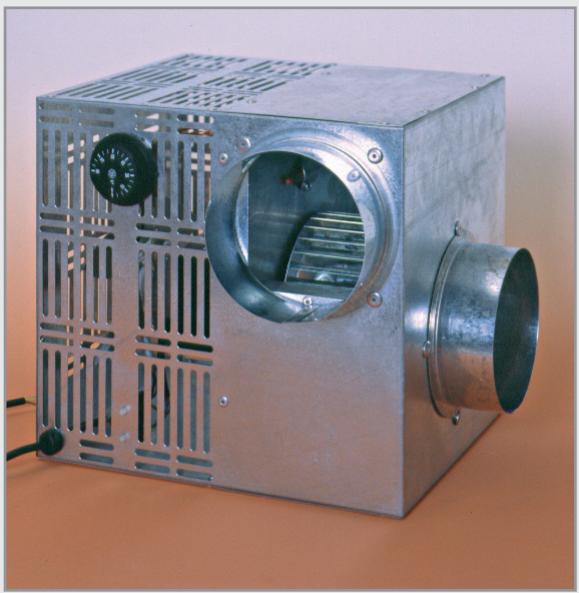

Est-il possible d'installer un extracteur d'air chaud (Multichauf) ?

Oui, mais un raccordement extérieur pour l'arrivée d'air de combustion est obligatoire. Ne faites pas fonctionner l'appareil sans respecter cette condition pour éviter l'aspiration des gaz de combustion.

Qu'est-ce que la double combustion et comment en bénéficier ?

La double combustion (système DAFS) est une option qui apporte un supplément de puissance de +2 kW et un meilleur rendement (jusqu'à 77 %). Elle réduit les rejets et garde la vitre plus claire. Ce système doit être commandé en option.

Quelle est la garantie offerte sur le foyer CELSIUS ?

Tous les foyers fonte SEGUIN sont garantis 7 ans (sauf mention contraire pour certains modèles).

Puis-je utiliser du bois humide ou des matériaux non recommandés ?

Non, utilisez uniquement du bois sec. Le bois humide encrasse le conduit, réduit le rendement et peut endommager l'appareil. N'utilisez jamais de déchets, de plastiques ou de bois traités.

Comment régler le clapet de buse pour optimiser la combustion ?

Le clapet de buse est à obturation réglable. Pour un fonctionnement optimal, ajustez-le en fonction du tirage de votre conduit. Une ouverture trop faible peut provoquer une combustion incomplète, une ouverture trop grande peut réduire le rendement. Référez-vous à la notice pour les réglages précis.

MODE D'EMPLOI CELSIUS SEGUIN

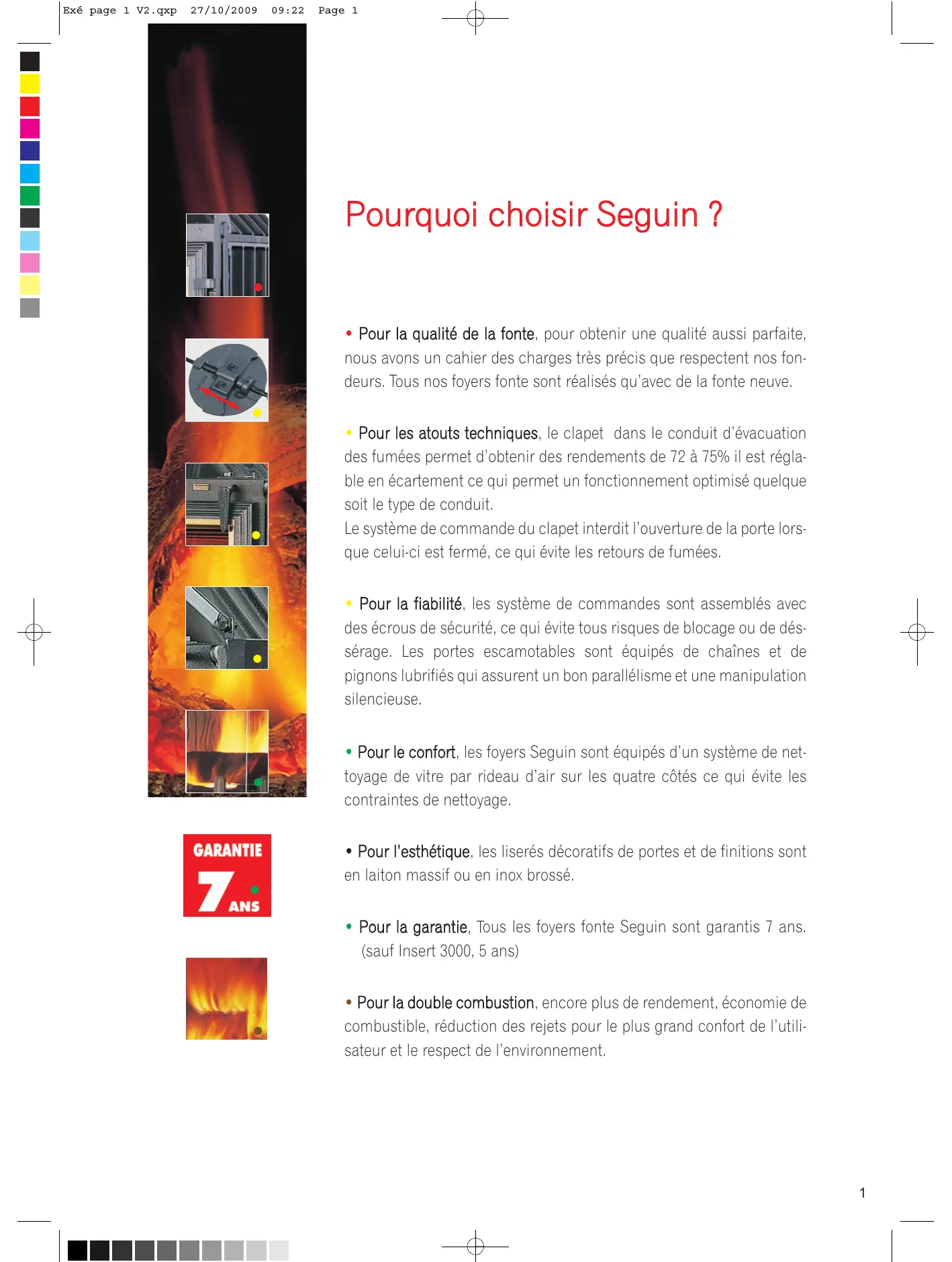

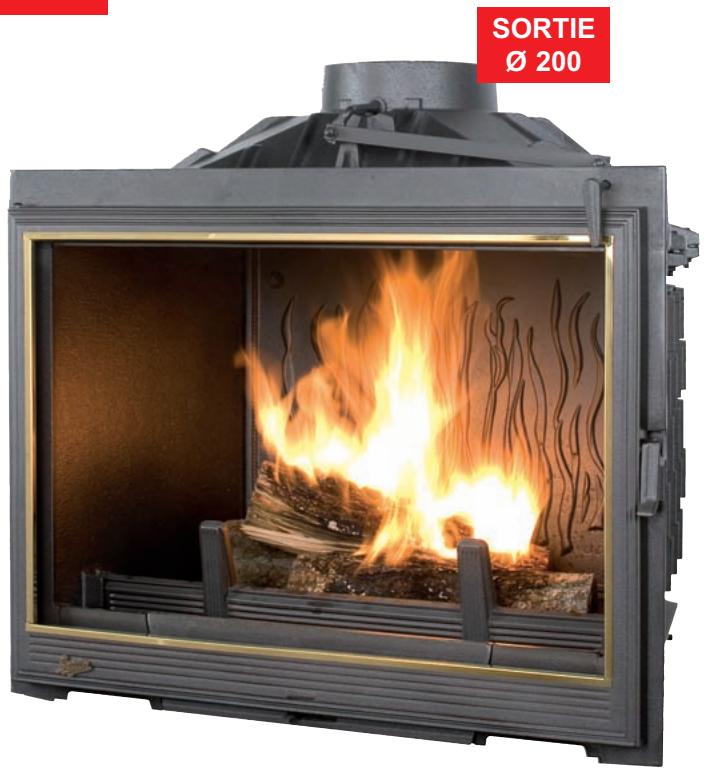

Garantie

• Pour la qualité de la fonte, pour obtenir une qualité aussi parfaite, nous avons un cahier des charges très précis que respectent nos fondeurs. Tous nos foyers fonte sont réalisés avec de la fonte neuve.
• Pour les atouts techniques, le clapet dans le conduit d'évacuation des fumées permet d'obtenir des rendements de 72 à 75%. Il est réglable en écartement, ce qui permet un fonctionnement optimisé quel que soit le type de conduit.

Le système de commande du clapet interdit l'ouverture de la porte lorsque celui-ci est fermé, ce qui évite les retours de fumées.

• Pour la fiabilité, les systèmes de commandes sont assemblés avec des écrous de sécurité, ce qui évite tous risques de blocage ou de déssérage. Les portes escamtables sont équipés de chaînes et de pignons lubriés qui assurent un bon parallélisme et une manipulation silencieuse.
• Pour le comportement, les foyers Seguin sont équipés d'un système de nettoyage de vitre par rideau d'air sur les quatre côtés, ce qui évite les contraintes de nettoyage.
• Pour l'esthétique, les lisérés décoratifs de portes et de finitions sont en laiton massif ou en inox brossé.
• Pour la garantie, tous les foyers fonte Seguin sont garantis 7 ans. (sauf Insert 3000, 5 ans)
• Pour la double combustion, encore plus de rendement, économie de combustible, réduction des rejets pour le plus grand confort de l'utilisateur et le respect de l'environnement.

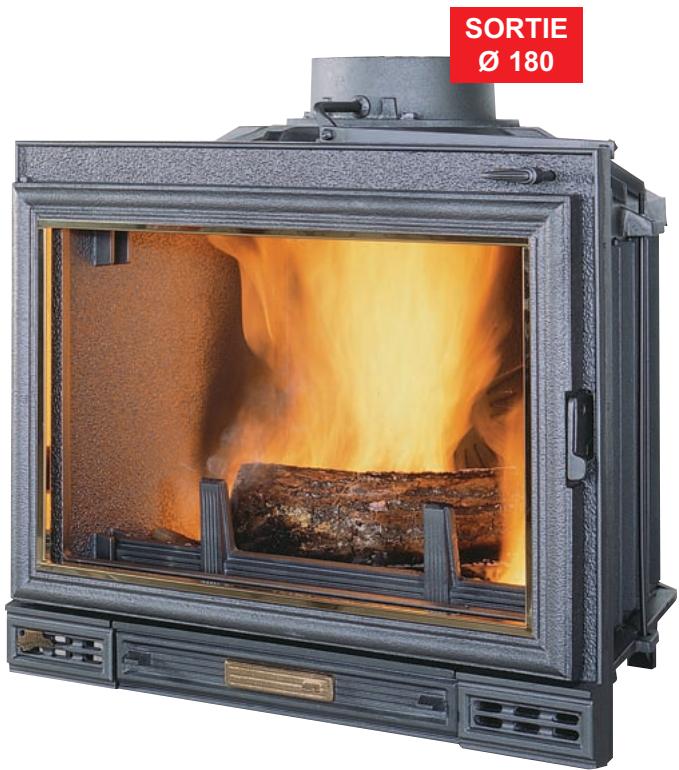

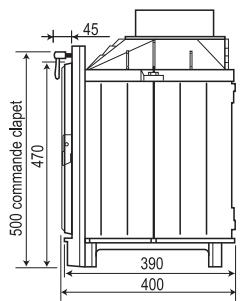

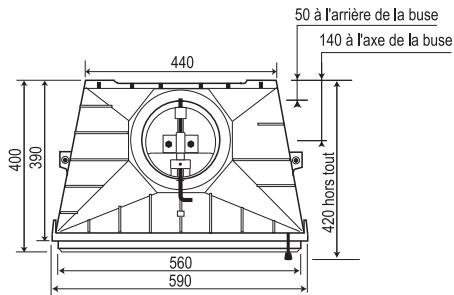

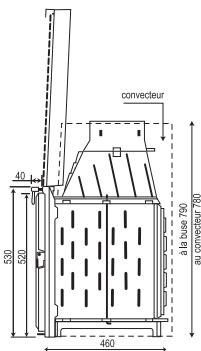

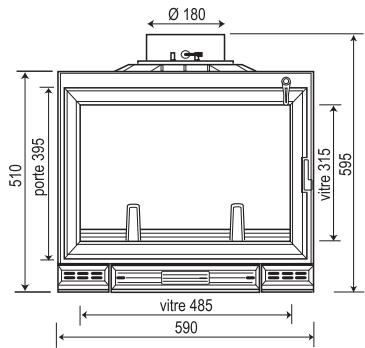

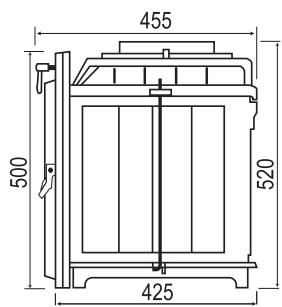

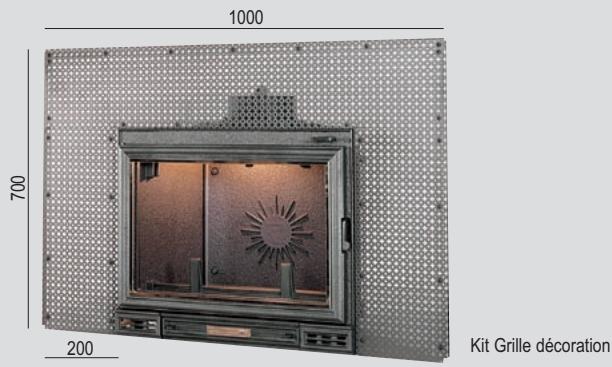

Code : F0100 Options : Liséré laiton ou inox brossé sur porte

Façade 59 cm

Büches:45cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

Poids : 105 kg

(Suivant norme EN13229)

CLAPET DE BUSE :

• PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé

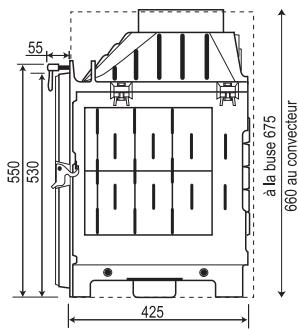

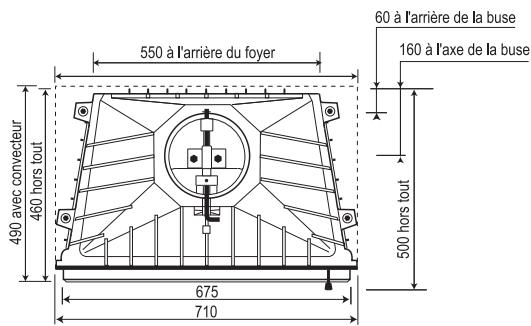

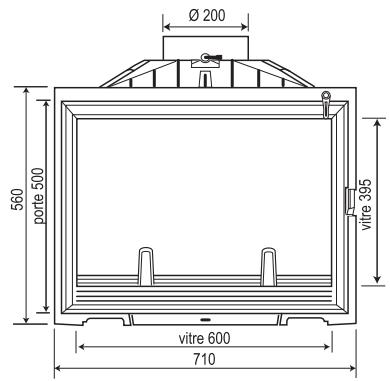

Code: F0200

Options :

Convecteur Liseré laiton ou inox brossé sur porte

Façade 71 cm

Büches: 55 cm

Puissance nominale : 12 kW*

Rendement : 73.20%*

Poids:140kg (version de base)

(suivant norme EN13229)

CLAPET DE BUSE: à obturation réglable - PORTE BATTANTE : la porte est bloquée sur fermeture lorsque le clapet est fermé

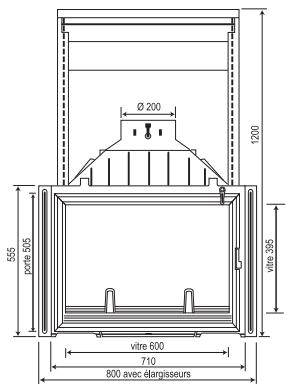

Code: F0300

Options :

• Porte scamo-battante

Convecteur

Liseré laiton ou inox brossé sur porte

• Élargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE: à obturation réglable - PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé. PORTE ESCAMO-BATTANTE : le clapet s'ouvre automatiquement au relèvement et à l'ouverture de la porte.

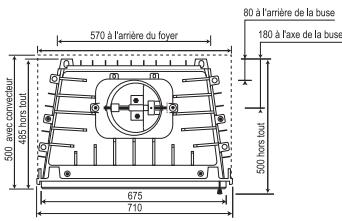

Façade 80 cm

Porte scamo-battante et convecteur

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puissance nominale : 12 kW*

Rendement : 73,20%*

Double combustion (DAFS): 14 kW*

Rendement (DAFS) : 77,00%*

Poids:155kg (version de base)

*suit norme EN 13229)

Code: F0400

Options :

• Porte camo-battante

Convectiveur

Liseré laiton ou inox brossé sur porte

Porte fonte laitonée ou nickelée

• Porte Seguin Deco
• Élargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE:

PORTE BATTANTE

La porte est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 3 faces vitrées Angle droit ou gauche

Porte scamo-battante 3 cotes vitres

Porte Seguin Déco

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puissance nominale : 13 kW*

Rendement : 73,20%*

Double combustion (DAFS) : 15 kW*

Rendement (DAFS) : 76,70%*

Poids : 150 kg (version de base)

(suivant terme EN 13229)

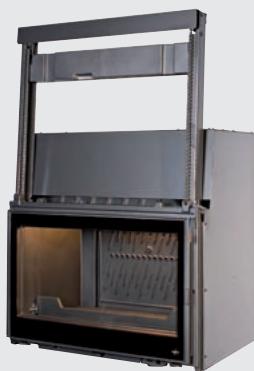

Visio 8

Code: F0000

Options :

• Double combustion
• Régulateur d'arrivée d'air

(uniquement avec)

(double combustion)

line

Commande du régulateur d'arrivée d'air

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante

et convecteur

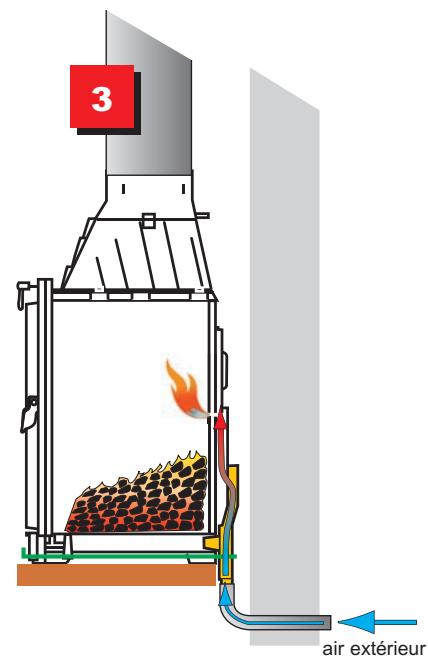

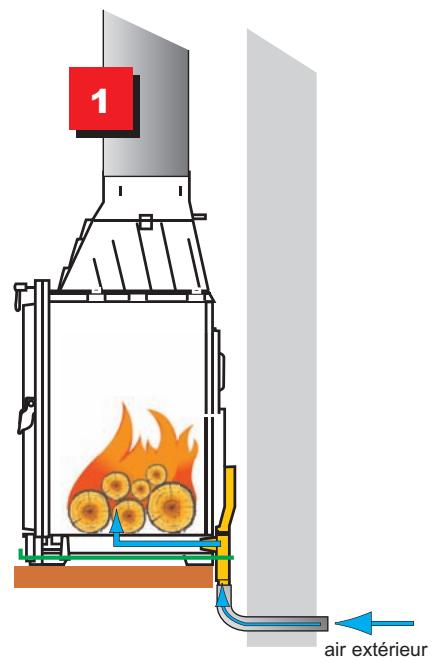

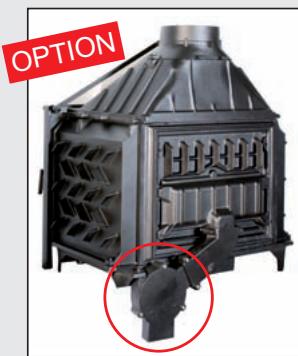

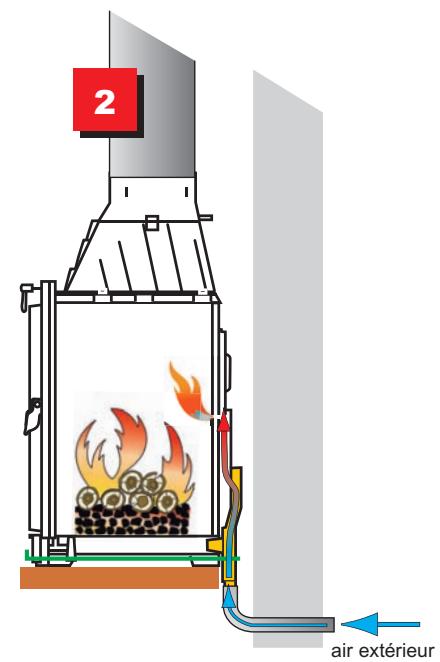

Régulateur d'arrivée d'air pour bilan énergétique optimum

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 positions : 1 - Allumage ou raccordement combustion 2 - Grande allure 3 - Allure réduite

(voir page 18)

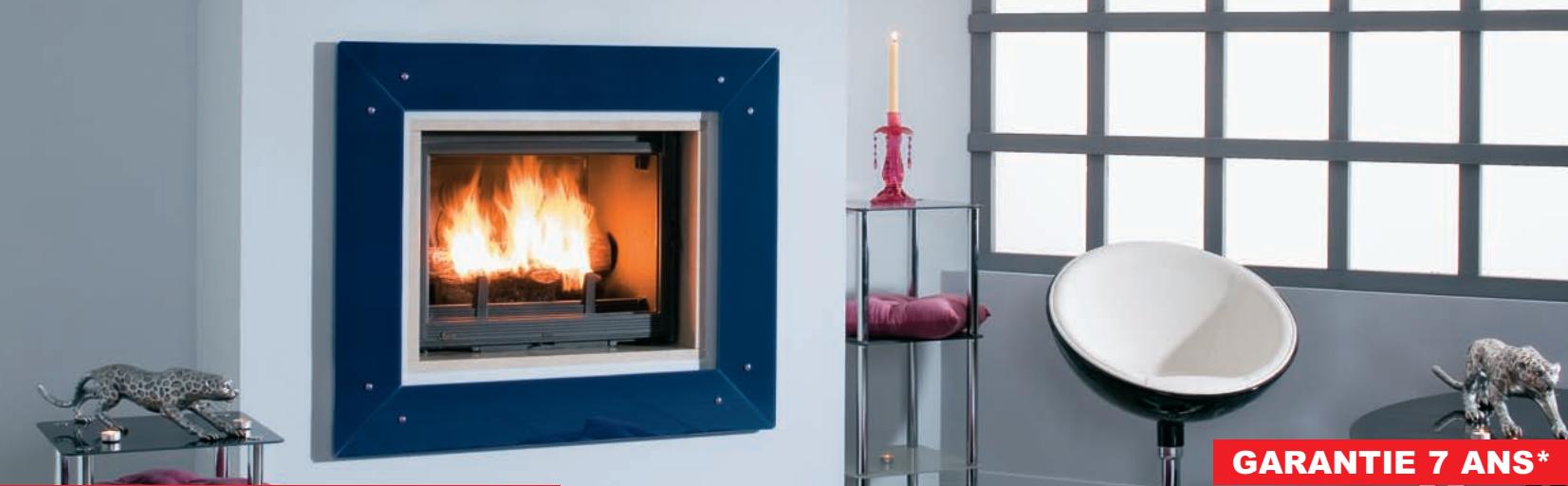

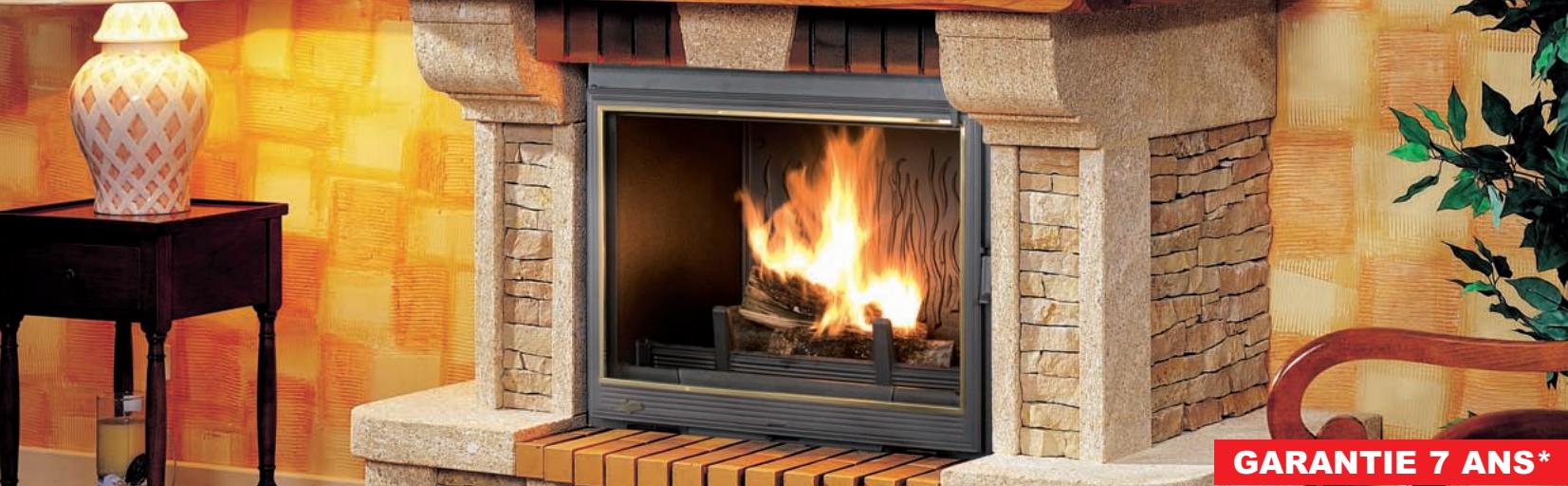

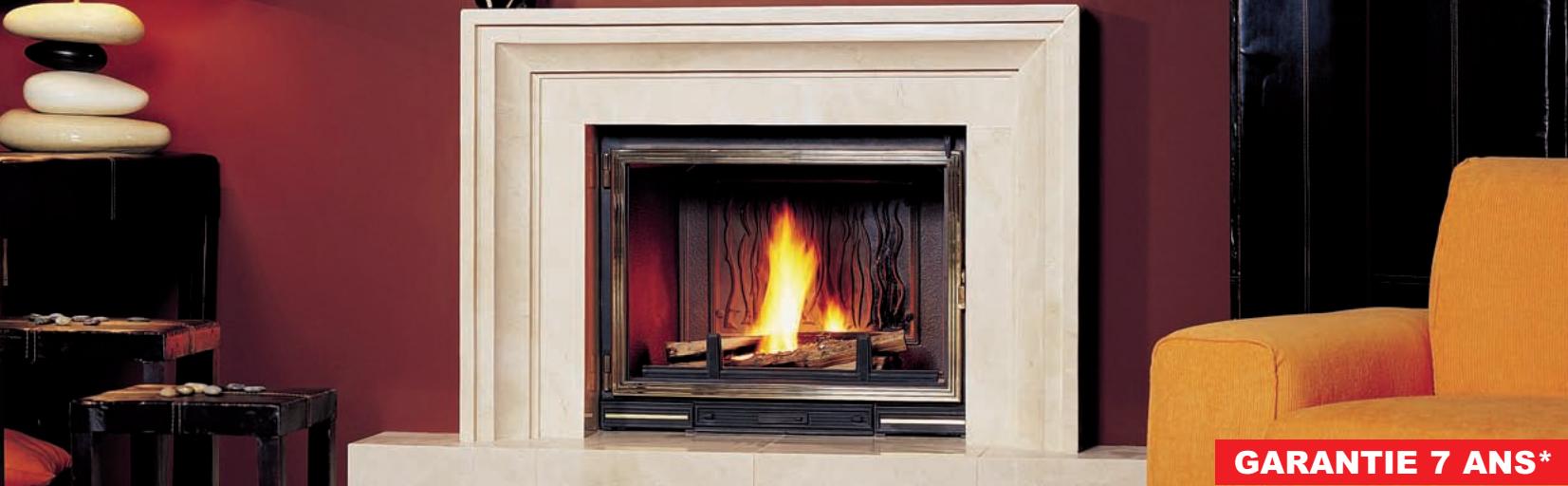

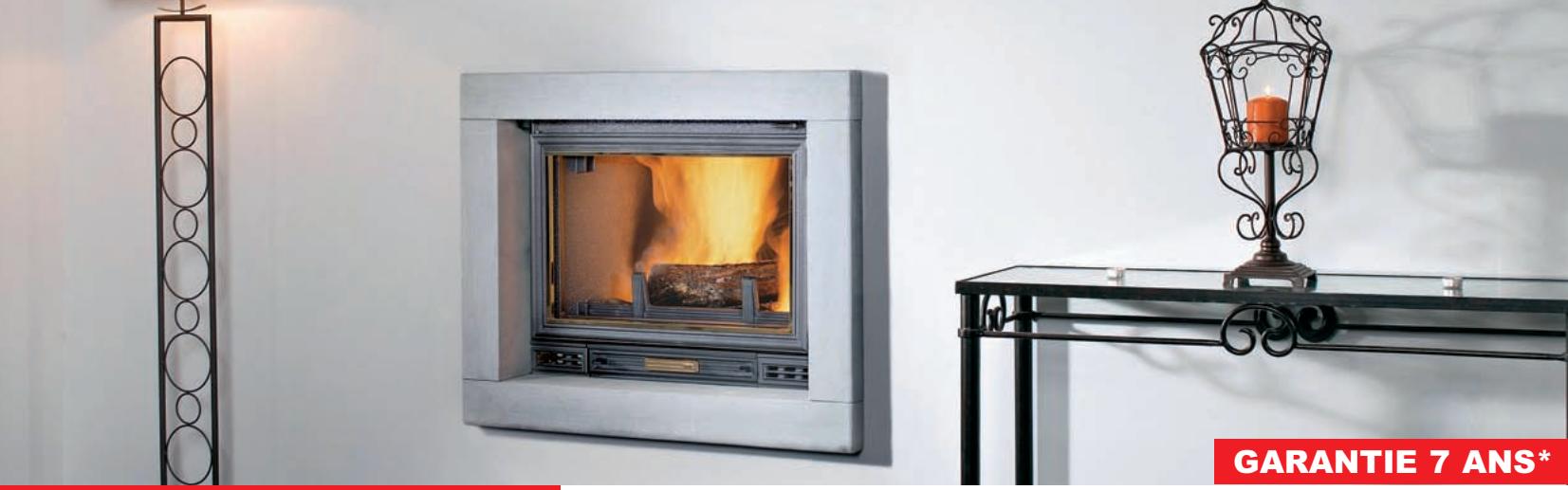

GARANTIE 7 ANS*

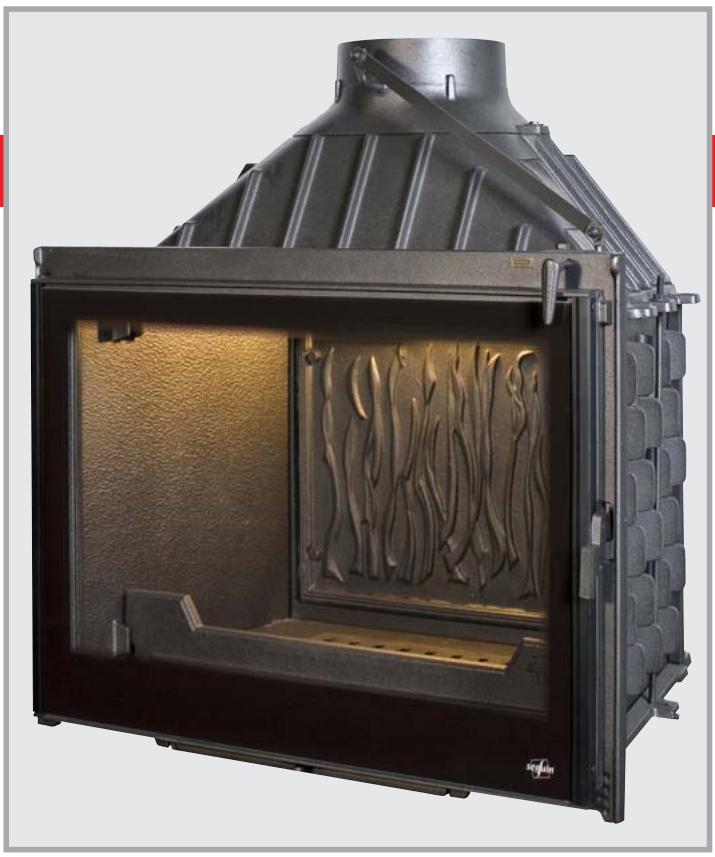

Les foyers «nouvelle génération

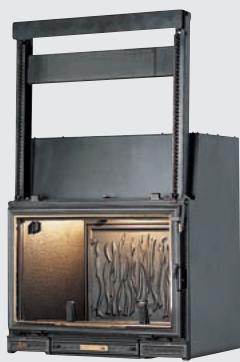

Europa 7 Europa 7 Escamotable - battant

La finition "BLACK LINE"

est disponible sur les versions :

• Europa 7 (face - angle)
• Multivision 7000 (face - double face)
• Visio 8

Visio 8

Europa 7 angle et 3 faces vitrées

Visio 8 escamotable battant

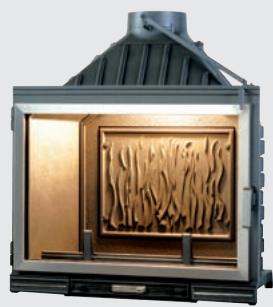

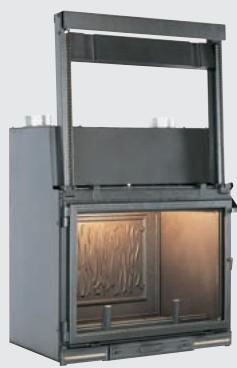

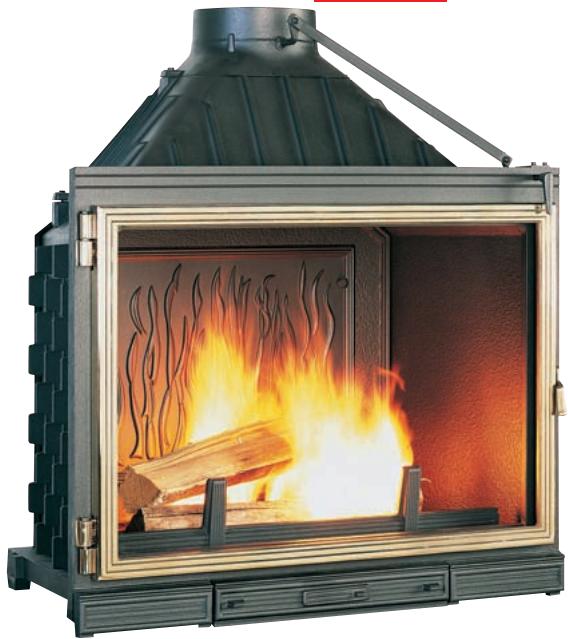

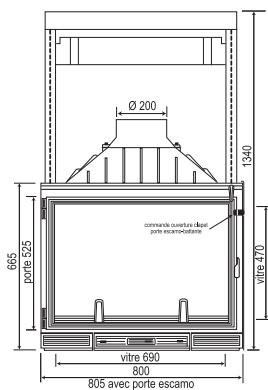

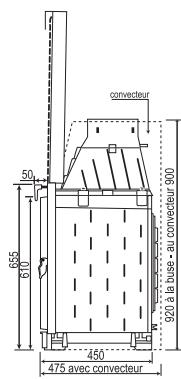

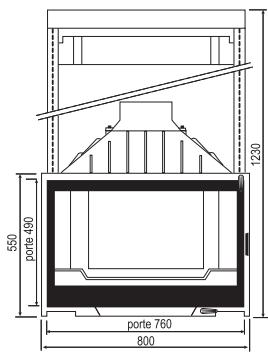

Super 8

Code: F0600

Options :

• Porte-fente laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte

• Porte Seguin Déco
• Double combustion

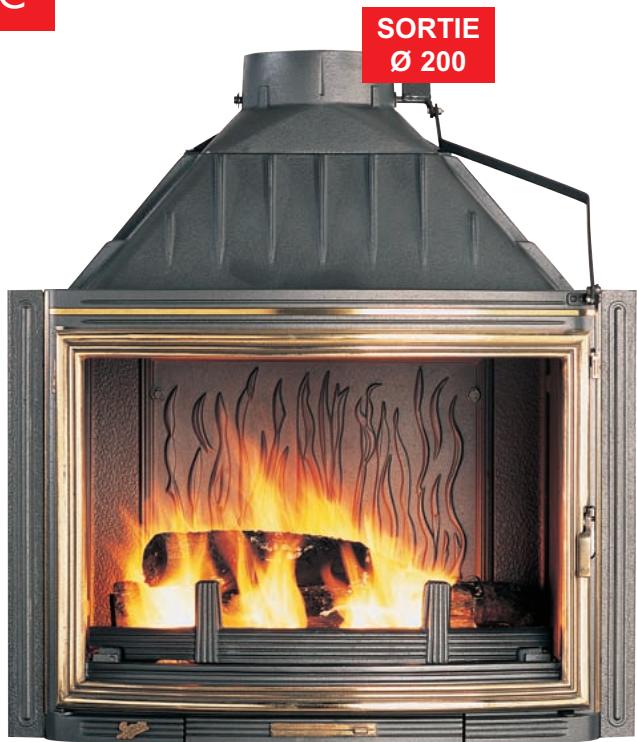

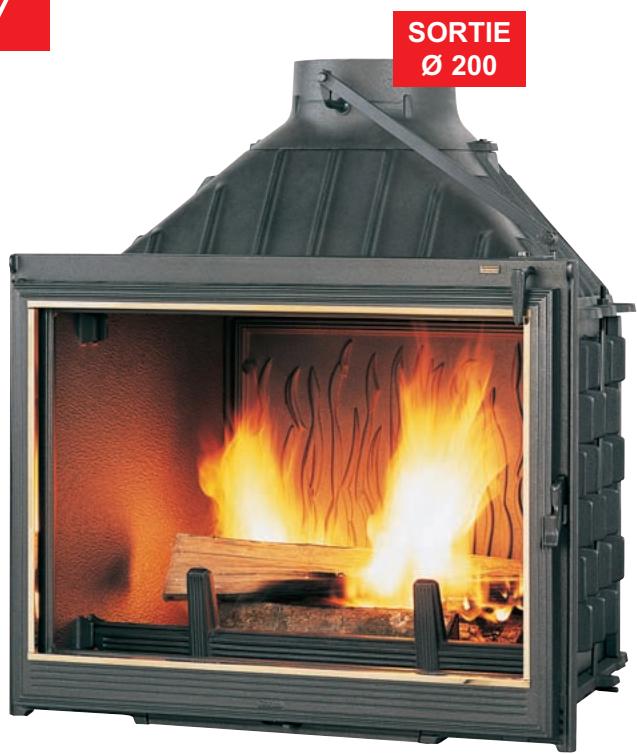

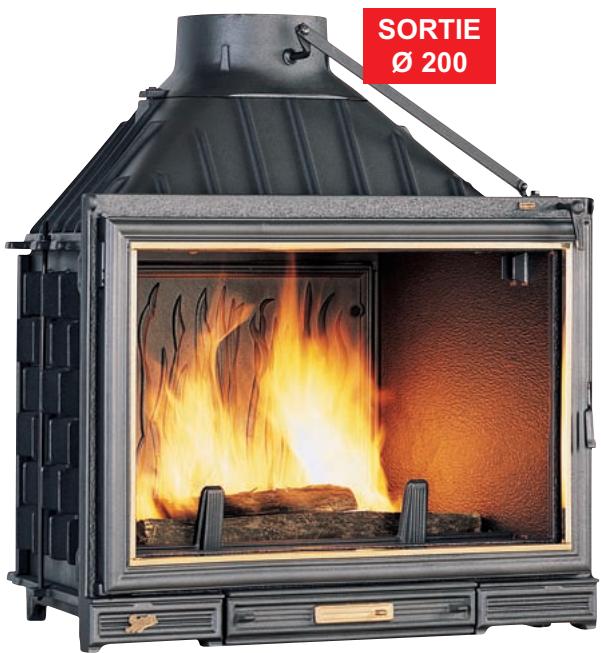

SORTIE

0 200

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72,90%*

Double combustion (DAFS) : 18 kW*

Rendement (DAFS) : 75,90%*

Poids:185kg (version de base)

*Suivant norme EN13229

• CLAPET DE BUSE :

PORTE BATTANTE

La porte est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte escamotable-battante et convecteur

Porte Seguin Deco Inox brossé

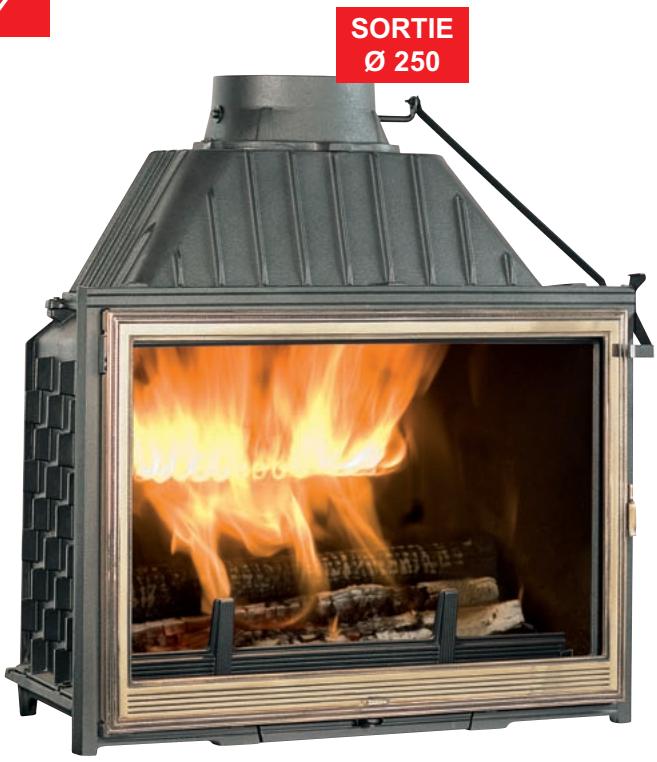

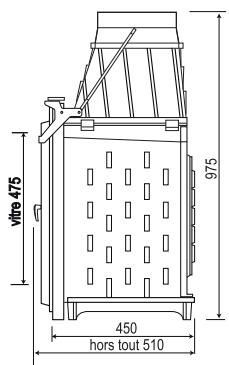

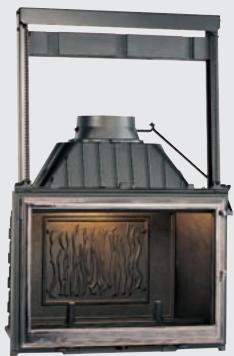

Super 9

Code: F1300

Options :

• Porte camo-battante

Convectiveur

• Porte-fente laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte - Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 91 cm

Buches:80cm

Puissance nominale : 18 kW*

Rendement : 70.80%*

Double combustion (DAFS) : 20 kW*

Rendement (DAFS) : 76,60%*

Poids:230kg (version de base)

*suit norme EN 13229)

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modèle avec convecteur

Porte scamo-battante

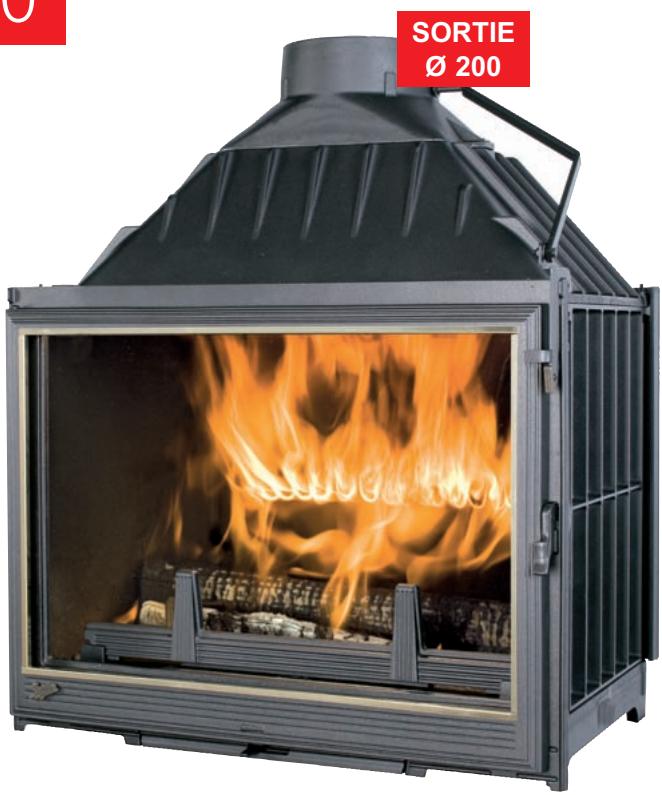

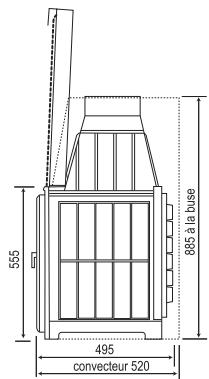

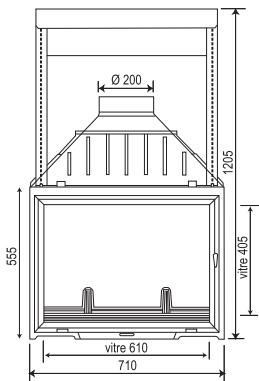

Multivision 7000

Code: F0700

Options :

inox brossé sur porte

• Porte fonte laitonnée

ou nickelée

• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches : 60 cm

Puissance nominale : 15 kW*

Rendement : 74.70%*

Double combustion (DAFS) : 17 kW*

Rendement (DAFS) : 76,20%*

Poids:180kg (version de base)

(suivant norme EN 13229)

Ces valeurs s'appliquent au modèle de face.

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

3 côtes vitrés

Porte camo-battante et convecteur

Double face

4 faces

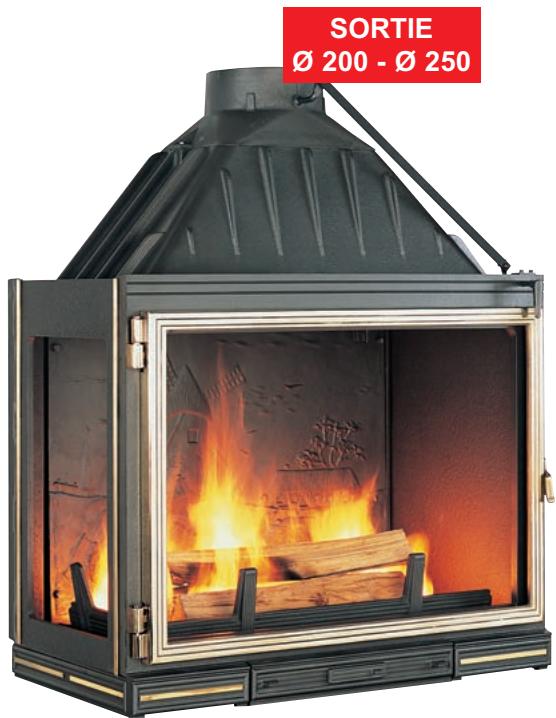

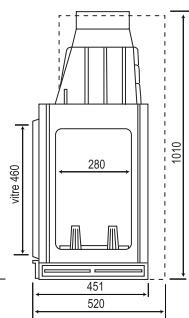

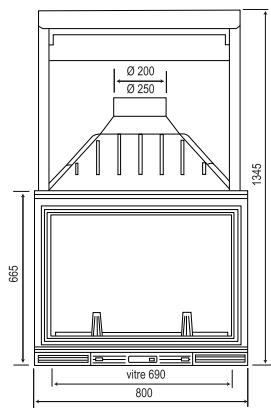

Multivision 8000

Code: F0800

Options :

• Porte escamotable Convecteur
• Porte fonte laitonnée ou nickelée Liseré laiton ou inox brossé sur porte

CLAPET DE BUSE : à obturation réglable - PORTE BATTANTE :

la porte est bloquée sur fermeture lorsque le clapet est fermé PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Façade 80 cm

Büches:70cm

Puissance nominale: 16kW*

Rendement : 72.90%*

Poids:230kg (version de base)

(suivant norme EN13229) Ces valeurs s'appliquent au modèle de face

Face

3 faces

4 faces

Convecteur

Double face - Escamotable

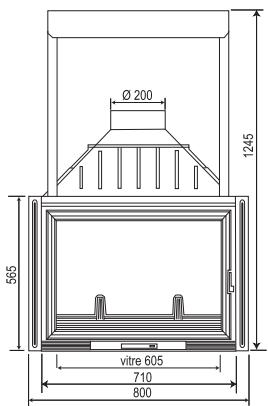

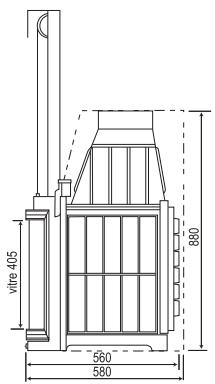

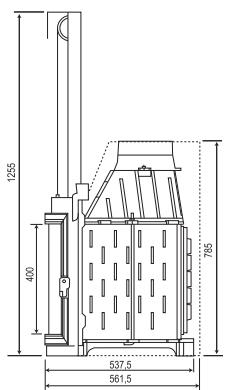

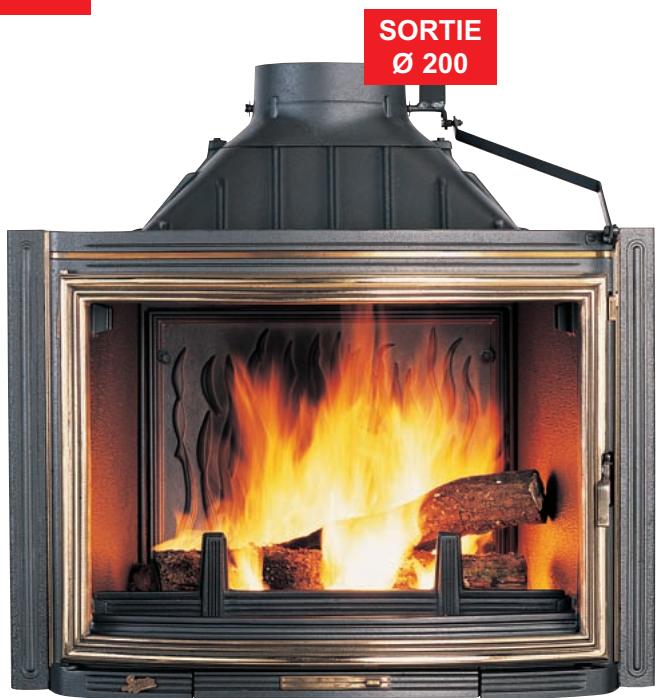

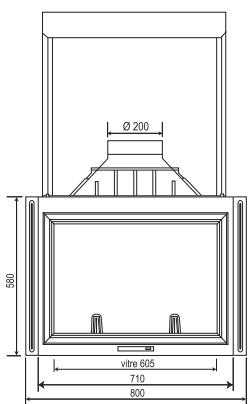

Pano 7

Code: F1500

Options :

• Porte scamo-battante

Convecteur

• Porte-fente laitonnée

ou nickelée

• Élargisseurs pour

façade 80 cm

Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Bûches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DAFS) : 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 150 kg (version de base)

*suivant la norme EN13229)

• CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Avec convecteur

Porte scamo-battante

Code: F0900

Options :

• Porte scamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Porte fonte laitonée ou nickelée
• Elargisseurs pour façade 80 cm
• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : 60 cm

Puissance nominale : 15 kW*

Rendement : 74,70%*

Double combustion (DASF) : 17 kW*

Rendement (DASF) : 75,90%*

Poids:200kg (version de base)

(suivant norme EN13229)

Ces valeurs s'appliquent au modèle de face

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

Double face

Porte camo-battante

3 cotes vitres

4 faces

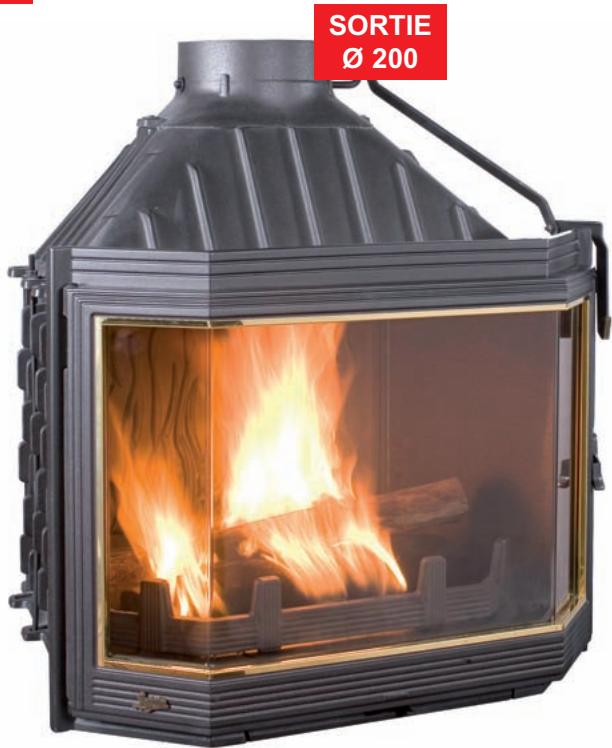

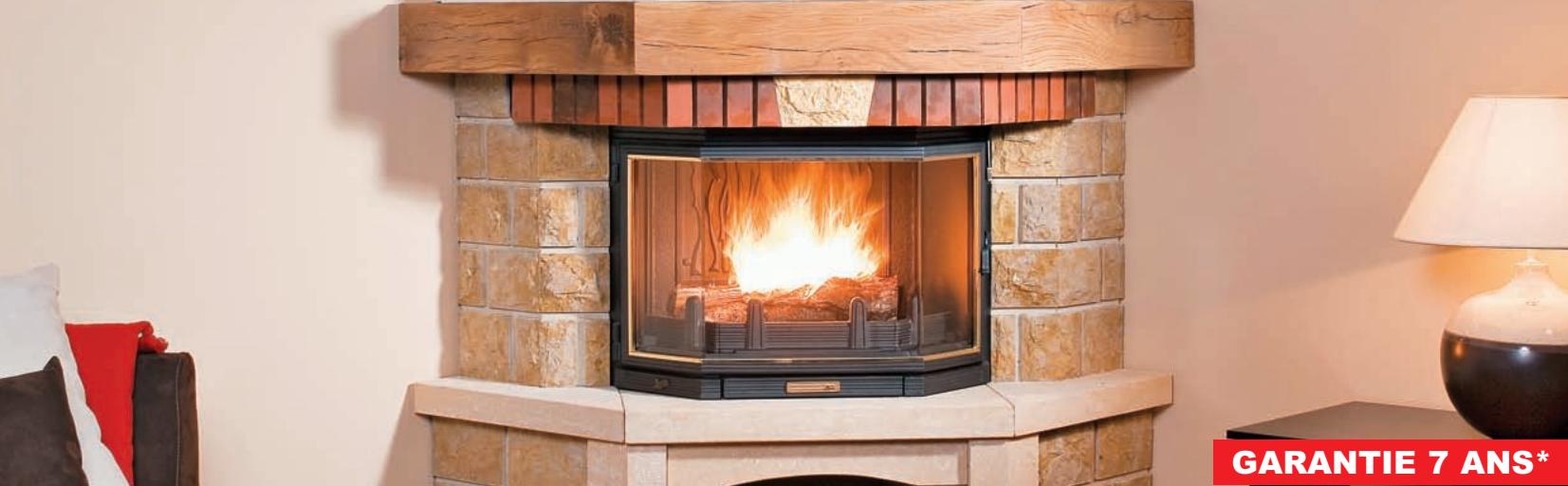

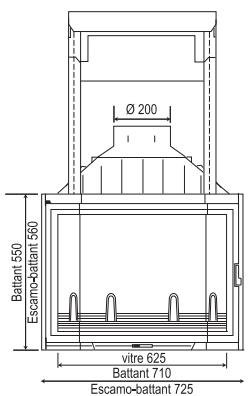

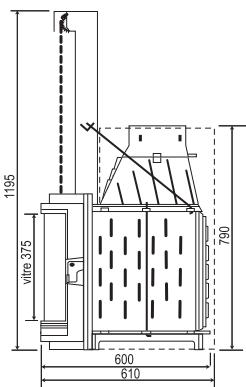

Hexa 7

Code: F1000

Options :

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Bûches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DASF): 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 170 kg (version de base)

*suivant norme EN13229)

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante et convecteur

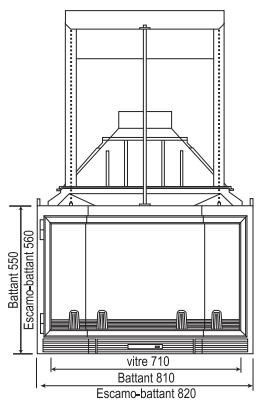

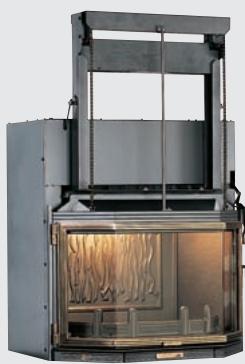

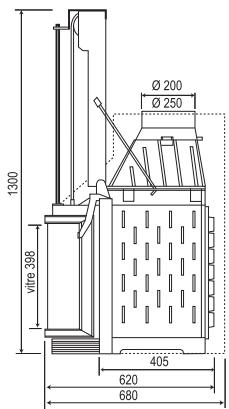

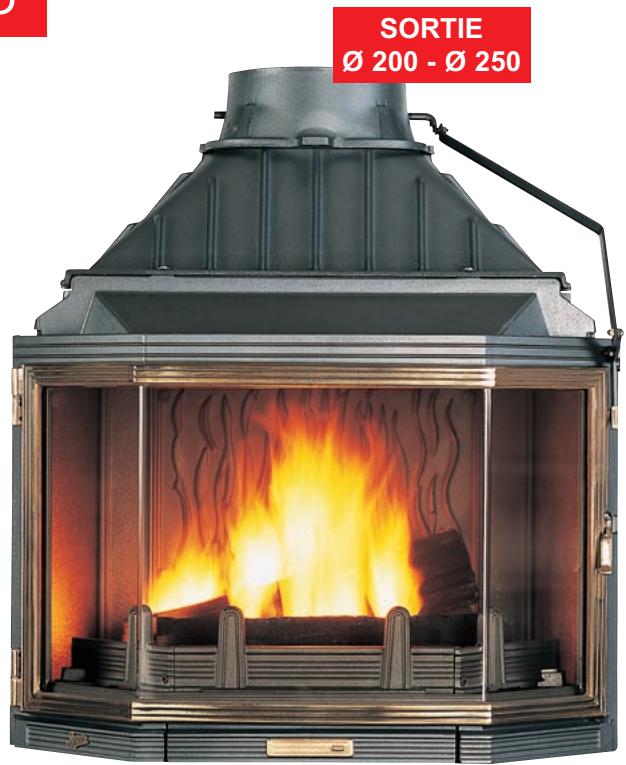

Hexa 8

Code: F1100

Options :

• Portes camo-battante Convecteur
• Porte fonte laitonnée ou nickelée Liseré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale: 16 kW*

Rendement : 72.90%*

Double combustion (DAFS) : 18 kW*

Rendement (DAFS) : 75,90%*

Poids:215kg (version de base)

(suivant norme EN13229)

• CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante et convecteur

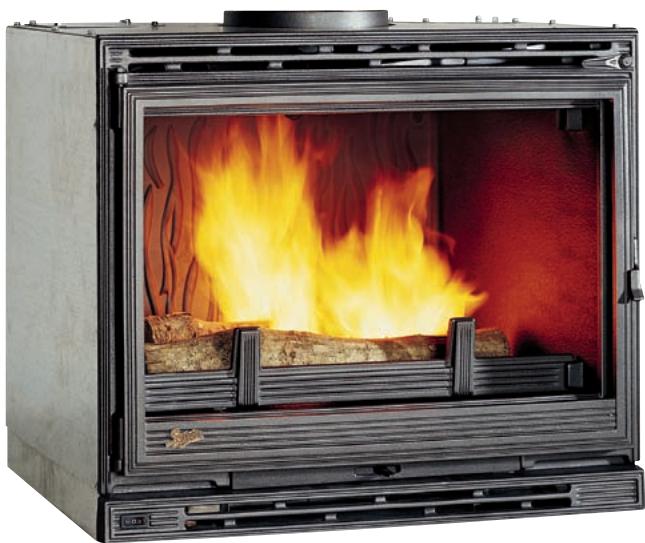

SORTIE 200

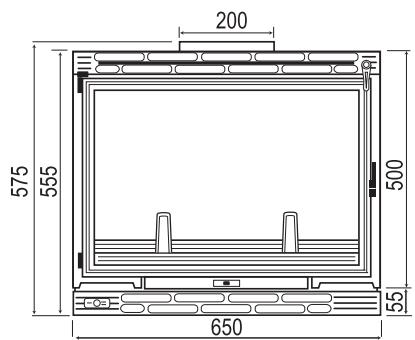

Code: F0510

Options :

Convecteur acier

Kit ventilation

Liseré laiton ou inox brossé sur porte

Foyer fonte nu

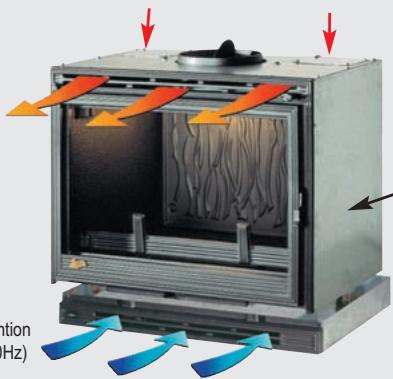

Foyer fonte avec convecteur acier et kit de ventilation

Façade 65 cm

Bûches : jusqu'à 50 cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

(suivant norme EN13229)

Code F0510:

CLAPET DE BUSE: à obturation réglable - PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé

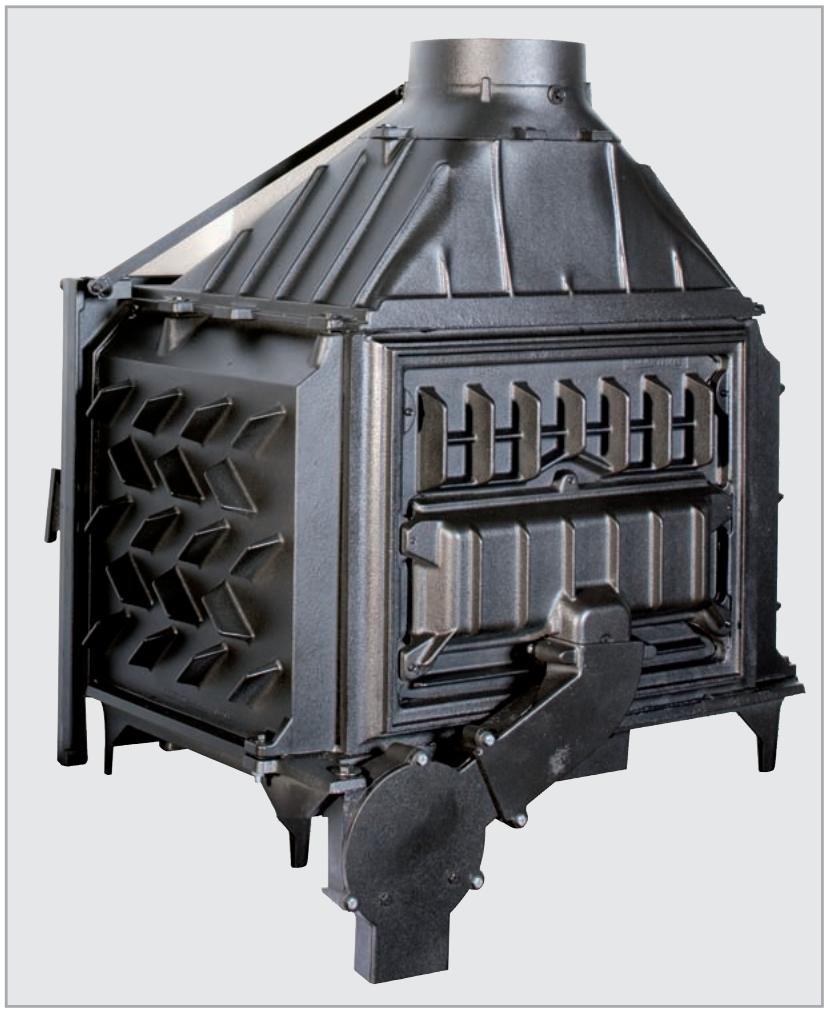

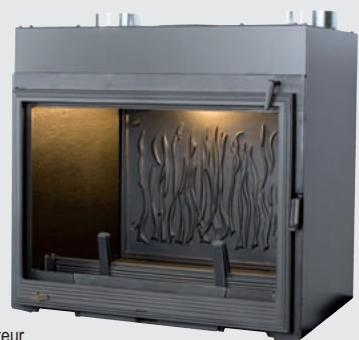

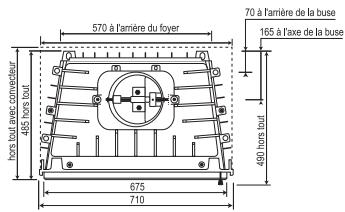

Foyer fonte nu - sans convecteur - sans turbines

• Codes F 0510 + CV 51:

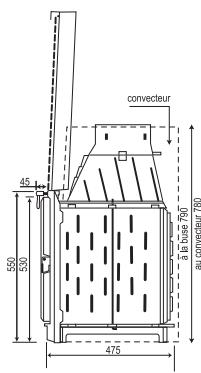

Foyer fonte avec convecteur acier (sans turbines)

• Codes F 0510 + CV 51 + KV 51:

Foyer fonte avec convecteur acier et kit de ventilation

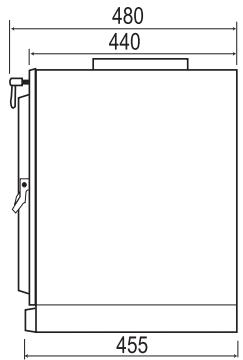

FOYER avec convecteur + KIT de ventilation

Commutateur 3 positions

• Arrêt 1ère vitesse: 60 m³/h
• 2ème vitesse : 126 m³/h

Grille amovible pour intervention sur le ventilateur (220V - 50Hz)

2 sorties 0 125

obstruées par 2 tampons

(manchettes de

raccordement à

commander à part)

Convectiveur

Pour des raisons de sécurité, il est obligatoire

d'isoler le dessous de la poutre si celle-ci est

en matériel combustible.

Ne pas arrêter la ventilation pendant

le fonctionnement du foyer

Poids:

version de base : 105 kg - avec convecteur : 111 kg - version complète : 130 kg

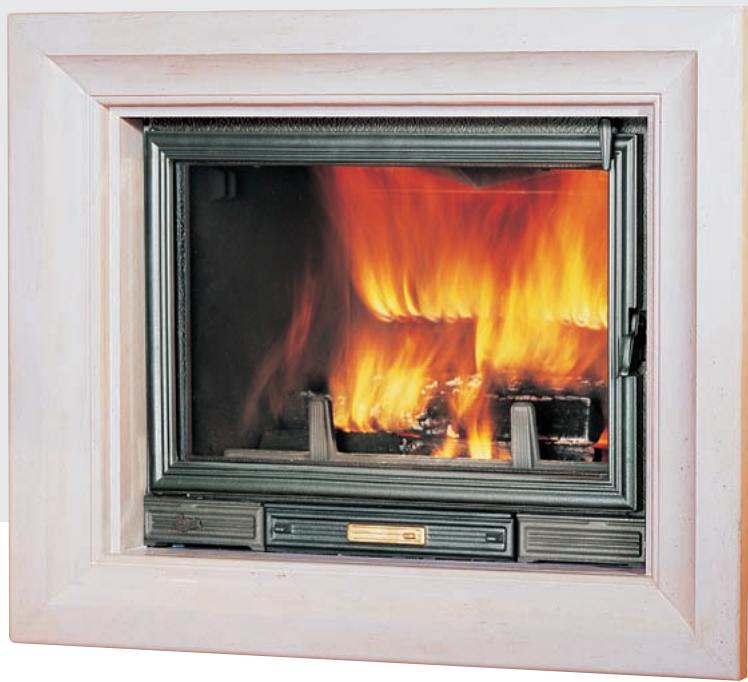

La DOUBLE combustion.

(système exclusif et breveté)

BONUS PUISSANCE: + 2 kW RENDEMENT : 75/77%* (selon modèle de foyer)

• Meilleures performances
• Plus de rendement
• Respect de l'environnement Vitre plus claire

FoyersCompatibles

SUNFLAM 70 - EUROPA 7 - SUPER 8 - MULTIVISION 70 -

PANO 7 - PANORAMIC - HEXA 7 - HEXA 8

La combustion classique Schématiquement, la combustion s'effectue en plusieurs étapes :

• Phase primaire : qui correspond à l'inflammation du combustible, résultat un premier dégagement de chaleur + des fumées + divers gaz.
• Phase secondaire : un apport d'oxygène dans la chambre de combustion provoque l'inflammation de ces gaz qui dégagent un supplément d'énergie.

Ce principe est effectif sur l'ensemble des foyers fonte SEGUIN.

La combustion seconddaire

NOUVELLE GENERATION D'APPAREILS ENCORE PLUS PERFORMANTS

Le système breveté DAFS apporte une réponse encore plus efficace car l'apport en oxygène s'effectue à partir de jets d'air préchauffés idéalement positionnés à l'arrière de la chambre de combustion.

Le niveau de performances évolue encore pour approcher l'excellence : encore plus de rendement, économie de combustible et réduction des rejets pour le respect de l'environnement.

VITRE ENCORE PLUS CLAIRE Le comportement visuel est encore supérieur :

• La combustion est de toute valeur qualité (moins de résidus et de fumées).
• Grâce au flux d'air, la flamme est attirée vers l'arrière du foyer.

Utilisation recommandée

Utilisation non recommandée

TRES IMPORTANT Dans le cas d'une installation avec un extracteur d'air chaud (Multichauf) UN RACCORDEMENT EXTERIEUR EST ABSOLUMENT OBLIGATOIRE arrivée d'air de combustion) Ne pas fonctionner sans respecter ces conditions d'installation; risque d'aspiration des gaz de combustion (Gaine inox 080 + collier)

Regulateur d'arrivee d'air pour BILAN energetique optimum

OPTION adaptable unique sur double combustion

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 Positions :

1 - Allumage ou relai de combustion - 2 - Grande allure - 3 - Allure réduite

La distribution d'air CHAUD.

aspire et distribue la chaleur par le canal de gains calorifugées jusqu'aux bouches de sortie des différentes pièces à chauffer.

2 puissances : 400 m³/h - 600 m³/h

Gaine souple calorifugée

Bouche réglable de sortie d'air chaud

Les foyers dégagent une température élevée. L'installation doit être effectuée dans les règles de l'art, particulièrement en ce qui concerne l'isolation et les distances à respecter lors du montage par rapport aux matériaux inflammables. La responsabilité du fabricant est limitée à la garantie spécifique sur les différentes fournitures composant les foyers. Il y a lieu de se conformer pour l'installation à la notice délivrée avec chaque appareil. Ces foyers sont conformes à la norme Européenne EN 13229.

DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFORMMEMENT AU DTU 24-2.

Z.I. de Lhérat - 63310 Randan (France)

www.seguin.fr - [e-mail]

Votre vendeur conseil :
