Type de produit	Poêle à bois
Marque	SEGUIN
Modèle	OPALE
Puissance nominale	10,2 kW (selon norme EN 13240)
Rendement	70,6%
Volume de chauffe conseillé	Jusqu'à 400 m³
Longueur de bûches recommandée	33 cm
Poids	147 kg
Construction	Fonte (parties latérales, frontale, arrière, chambre de combustion)
Piètement	Acier
Chargement	Frontal
Vitre	Frontale «Claire» avec balayage d'air propre
Système de combustion	Double combustion avec air secondaire, technologie ACS
Arrivée d'air primaire	Réglable (pour combustion optimale et prévention du noircissement de la vitre)
Cendrier	Intégré, tiroir
Sortie des fumées	Verticale ou horizontale Ø150 mm
Autonomie	Passage de nuit (selon caractéristiques du conduit et qualité du combustible)
Norme	EN 13240
Classe environnementale	Flamme Verte (avec le concours de l'ADEME)
Convection	Sorties d'air chaud de convection
Entretien	Nettoyage régulier de la vitre et du cendrier ; ramonage annuel du conduit
Sécurité	Respecter les distances par rapport aux matériaux combustibles ; installation conforme au DTU 24-2
Service et pièces détachées	Contacter SEGUIN ou un revendeur agréé

FOIRE AUX QUESTIONS - OPALE SEGUIN

Comment allumer le poêle à bois OPALE ?

Utilisez du petit bois sec et des allume-feu naturels. Ouvrez l'arrivée d'air primaire au maximum, allumez le feu et laissez la porte entrouverte quelques minutes. Une fois les flammes bien établies, refermez la porte et réduisez l'air primaire. Ne jamais utiliser d'alcool ou de produits inflammables.

Quel type de bois utiliser pour l'OPALE ?

Utilisez du bois sec (humidité < 20%) : chêne, hêtre, charme de préférence. Évitez les résineux qui encrassent le conduit. La longueur recommandée est de 33 cm.

Comment régler l'arrivée d'air pour une combustion optimale ?

L'arrivée d'air primaire se règle manuellement. Pour un allumage : ouverte au maximum. En fonctionnement normal : réduisez pour obtenir des flammes vives et stables. Un bon réglage évite le noircissement de la vitre et améliore le rendement.

Comment nettoyer la vitre du poêle ?

Nettoyez la vitre lorsqu'elle est froide avec un chiffon doux imbibé d'eau savonneuse ou de produit spécial vitre de poêle. Évitez les abrasifs qui rayent le verre. Le balayage d'air propre intégré réduit l'encrassement.

Quelle est la puissance et le volume de chauffe de l'OPALE ?

La puissance nominale est de 10,2 kW selon la norme EN 13240, permettant de chauffer jusqu'à 400 m³ (valeur indicative). Adaptez en fonction de l'isolation de votre logement.

Faut-il un conduit spécifique pour ce poêle ?

Oui, le raccordement se fait en sortie verticale ou horizontale en Ø150 mm. Le conduit doit être adapté aux fumées à haute température, conforme à la réglementation en vigueur (DTU 24-2).

Comment entretenir le poêle OPALE au quotidien ?

Videz régulièrement le cendrier (tiroir). Nettoyez la vitre. Faites ramoner le conduit au moins une fois par an par un professionnel. Vérifiez les joints de porte et remplacez-les si nécessaire.

Puis-je raccorder le poêle à l'air extérieur ?

Oui, l'OPALE dispose d'une option Outside Air pour l'arrivée d'air extérieur. Suivez les instructions de la notice : retirez l'opercule approprié et utilisez les accessoires fournis. Cela améliore la combustion dans les maisons très étanches.

Que faire en cas de fumée à l'intérieur lors de l'allumage ?

Vérifiez que le conduit n'est pas obstrué et que la porte est bien fermée. Ouvrez l'arrivée d'air au maximum. Si le problème persiste, faites vérifier le tirage du conduit par un professionnel. Une installation incorrecte peut causer des refoulements.

Où trouver des pièces détachées pour l'OPALE ?

Les pièces détachées sont disponibles auprès du fabricant SEGUIN (ZI de Lherat, 63310 Randan) ou chez les revendeurs agréés. Pour les pièces spécifiques (vitre, joint, poignée), contactez le service commercial : [e-mail].

MODE D'EMPLOI OPALE SEGUIN

La chaleur du futur avec la technologie ACS*

*Advanced Combustion System

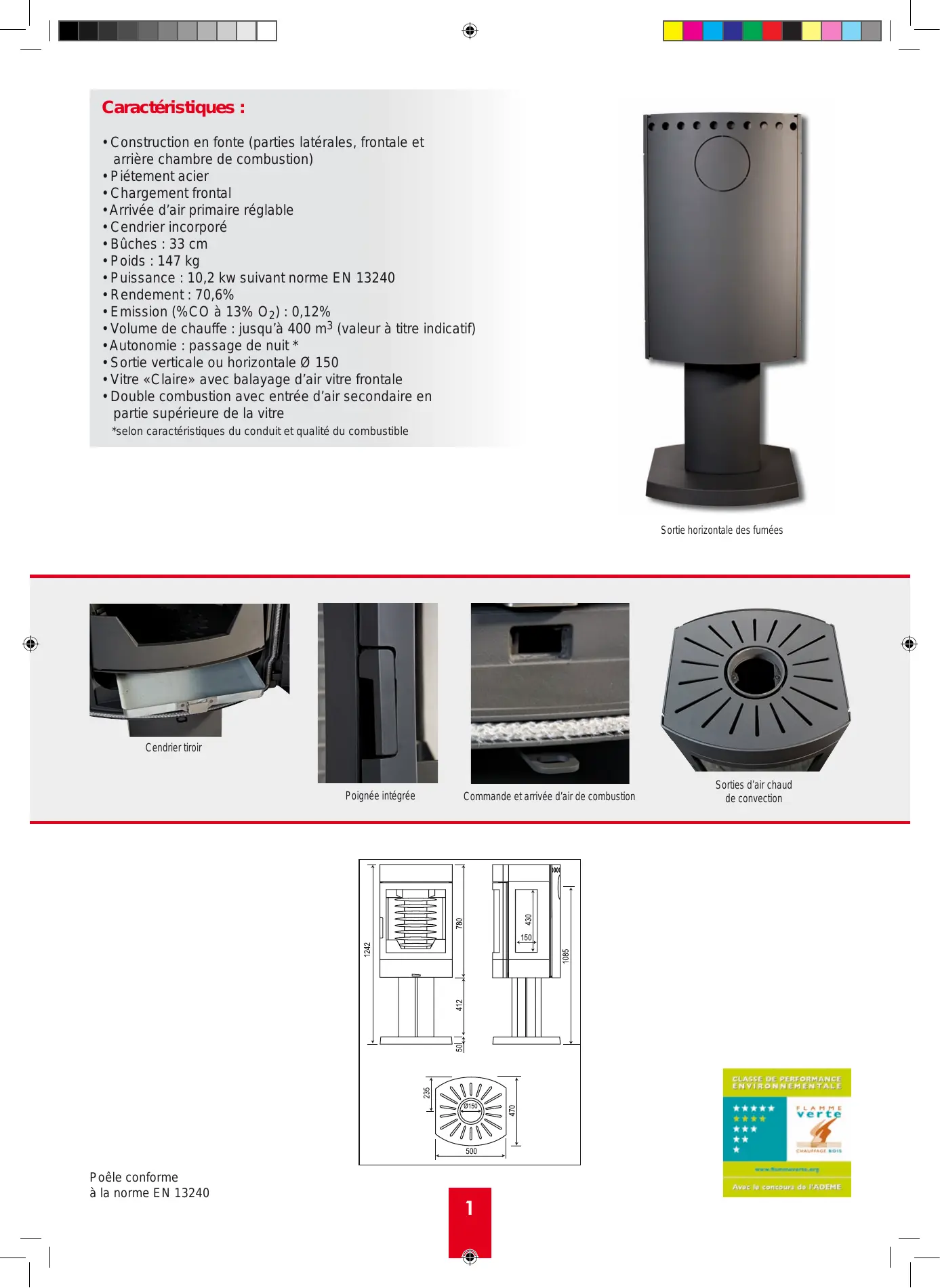

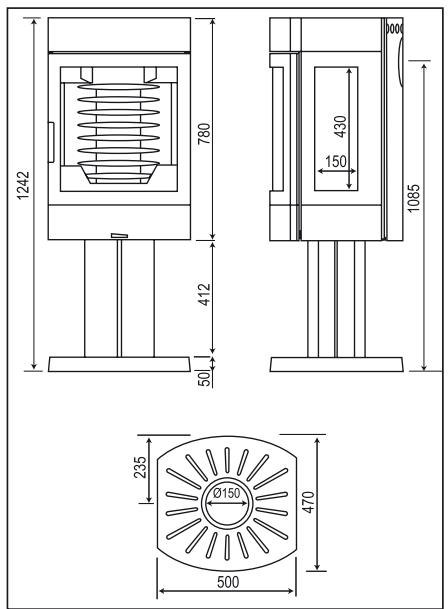

Caractéristiques :

• Construction en fonte (parties latérales, frontale et arrière, chambre de combustion)
• Piètement acier
• Chargement frontal
• Arrivée d'air primaire réglable Cendrier incorporé
• Buches : 33 cm
• Poids : 147 kg
• Puissance : 10,2 kW suivant norme EN 13240
• Rendement : 70,6%
• Émission (% CO à 13% O₂) : 0,12% Volume de chauffe : jusqu'à 400 m³ (valeur à titre indicatif) Autonomie : passage de nuit * Sortie verticale ou horizontale 150
• Vitre «Claire» avec balayage d'air propre frontale
• Double combustion avec entrée d'air secondaire en partie supérieure de la ventе

son caractéristiques du conduit et qualité du combustible

Sortie horizontale des fumées

Cendrier tiroir

Poignée intégrée

Commande et arrivée d'air de combustion

Sorties d'air chaud de convection

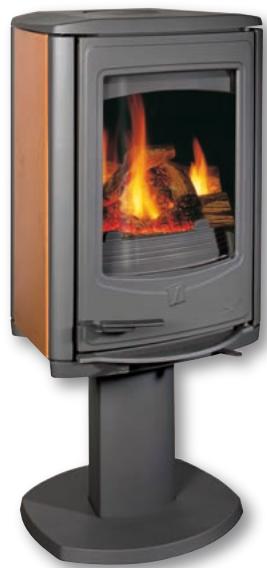

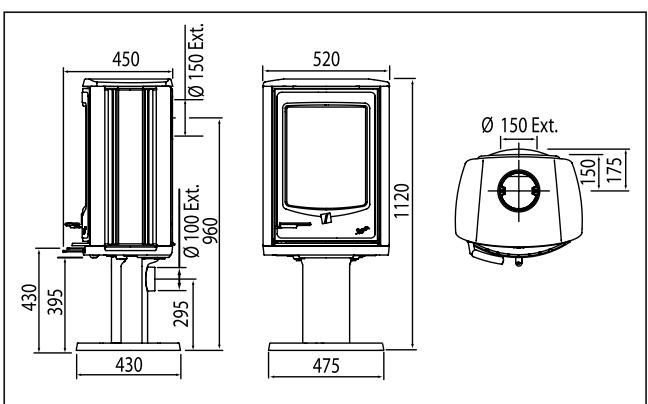

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal
• Deux arrivées d'air primaire réglables :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe
• Plusieurs possibilités de branchement à l'air extérieur (Outside air) Cendrier incorporé
• Buches : 30 cm
• Poids : 165 kg
• Puissance : 7 kW, suivant norme EN 13240
• Rendement : 79%
• Emission (% CO à 13% O_2): 0,07% Volume de chauffe : jusqu'à 250 m³ (valeur à titre indicatif)
• Autonomie : passage de nuit *
• Sortie verticale ou horizontale Ø 150 * selon caractéristiques du conduit et qualité du combustible

Blanc Meringue

Terre d'Orient Version avec habillage Céramique Terre d'Orient

OUTSIDE AIR

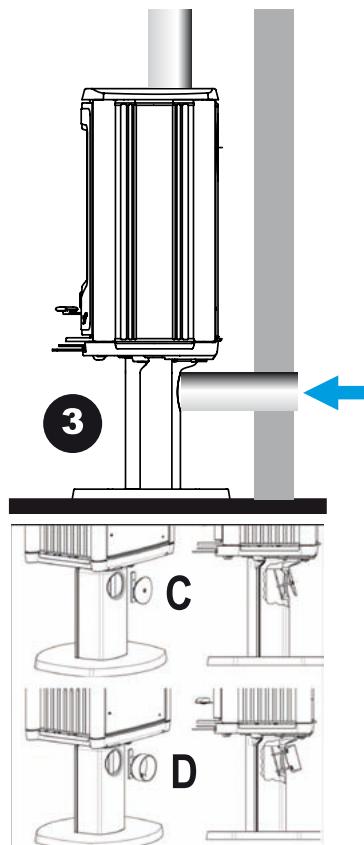

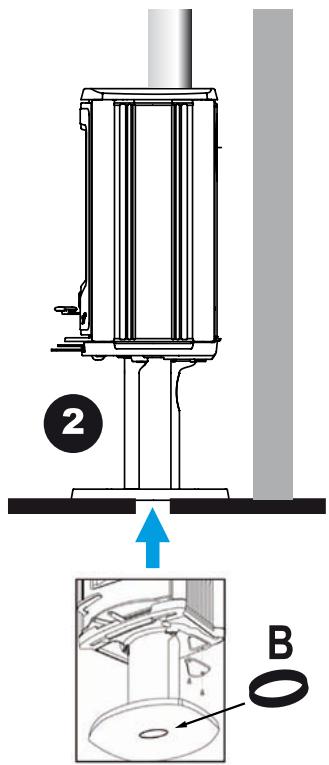

1 - Arrivée d'air ambiant : enlever l'opercule A 2 - Arrivée d'air extérieur par le sol : poser le poèle sur l'orifice (Ø 100), monter l'opercule A La colerette de mousse B assure l'étanchéité. 3 - Arrivée d'air par un mur extérieur : Monter l'opercule A, enlever l'opercule C et replacer par la colerette D (Ø 100) Les accessoires A, B, C, D sont livrés avec le poèle.

CLASSE DE PERFORMANGE ENVIRONNEMENTALE

www.fammarverte.org Avec le concours de l'ADEME

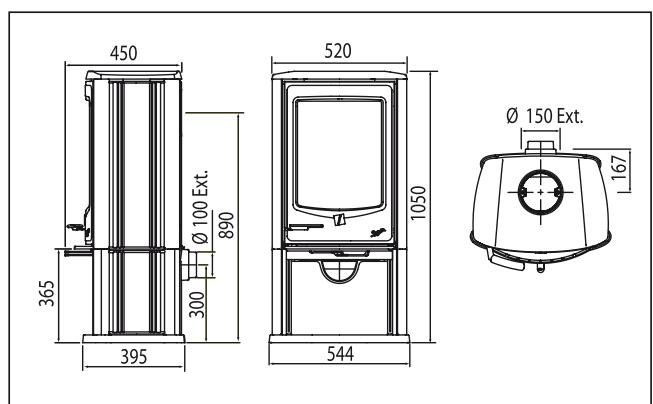

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal
• Deux arrivées d'air primaire réglables :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe
• Possibilité de branchement à l'air extérieur (Outside air) Cendrier incorporé
• Buches : 30 cm
• Poids : 165 kg
• Puissance : 7 kW, suivant norme EN 13240
• Rendement : 79%
• Emission (% CO à 13% O_2): 0,07% Volume de chauffe : jusqu'à 250 m³ (valeur à titre indicatif)
• Autonomie : passage de nuit *
• Sortie verticale ou horizontale Ø 150 * selon caractéristiques du conduit et qualité du combustible

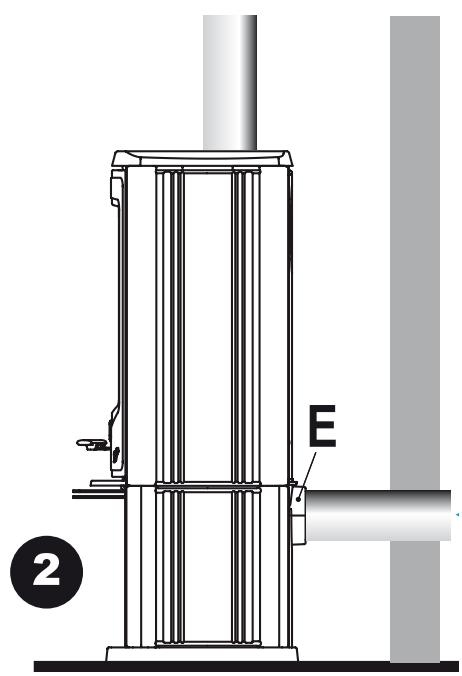

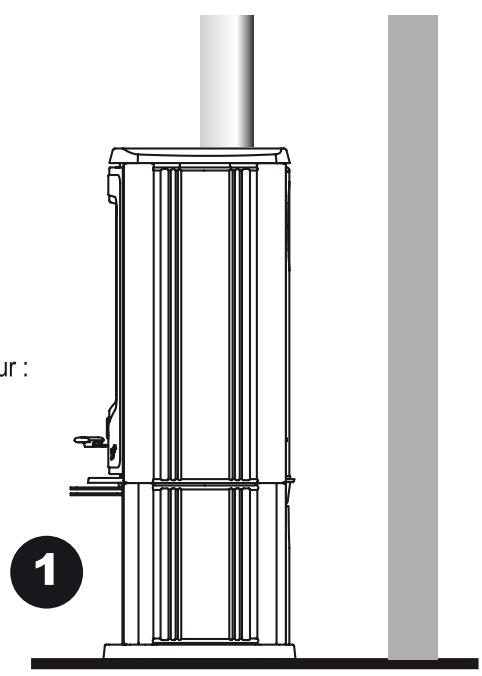

1 - Arrivée d'air ambiant 2 - Arrivée d'air par un mur extérieur : Monter le buselot E Ø 100 (livré avec le poèle)

Caractéristiques

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal
• Deux arrivées d'air primaire régulées :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe
• Possibilité de branchement à l'air extérieur en option (Outside air) Cendrier incorporé
• Buches : 30 cm
• Poids : 165 kg
• Puissance : 7 kW, suivant norme EN 13240
• Rendement : 79%
• Émission (% CO à 13% O_2): 0,07% Volume de chauffe : jusqu'à 250 m³ (valeur à titre indicatif) Autonomie : passage de nuit *
• Sortie verticale ou horizontale Ø 150 * selon caractéristiques du conduit et qualité du combustible

Cendrier tiroir

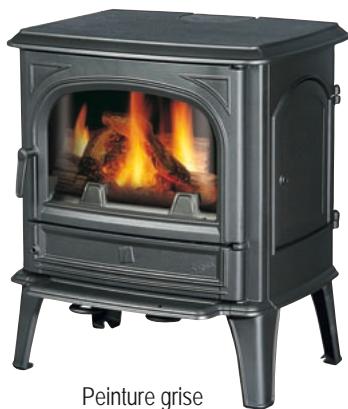

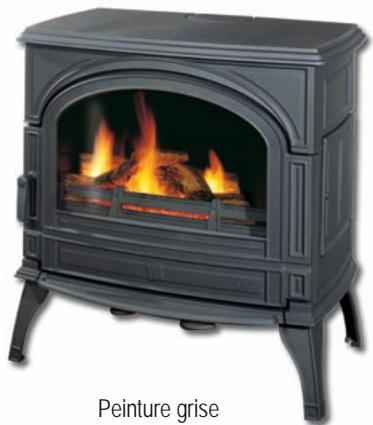

Peinture grise

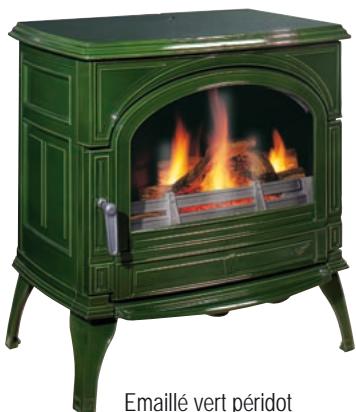

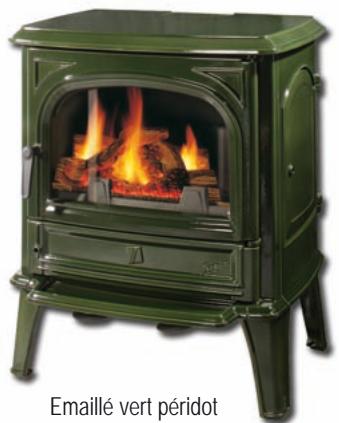

Emailévert

Céramique émaillée blanche meringue

Emaiébrun

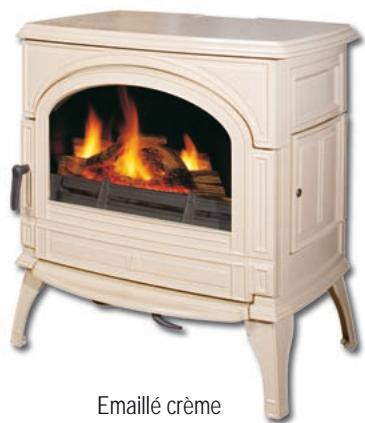

Emailé crème

Céramique émaillée Terre d'Orient

Avec le concours de l'ADEME

Caractéristiques :

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal et l'droit
• Deux arrivées d'air primaire réglables :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe Cendrier incorporé
• Buches : 60 cm
• Poids : 215 kg
• Puissance : 13 kW, suivant norme EN 13240
• Rendement : 76%
• Emission (% CO à 13% O_2): 0,23% Volume de chauffe : jusqu'à 400 m³ (valeur à titre indicatif) Autonomie : passage de nuit * Sortie verticale ou horizontale 150

*son chromatique du conduit et qualité du combustible

Ouverture porte latérale

Cendrier tiroir

CLASSE DE PERFORMANCE ENVIRONNEMENTALE

www.maiyang.com.cn

Avec le concours de IADEME

technologie

ACS

Caractéristiques :

• Construction entièrement en fonte
• Chambre de combustion double paroi en vermiculite
• Chargement frontal et l'droit
• Deux arrivées d'air primaire réglables :
• Pour une combustion optimale
• Pour prévenir le noircissement de la vitre
• Double combustion à flux fixe Cendrier incorporé
• Buches : 50 cm
• Poids :165 kg
• Puissance : 11 kW suivant norme EN 13240
• Rendement : 82%
• Emission (%CO à 13% O₂): 0,277% Volume de chauffe: jusqu'à 320 m³ (valeur à titre indicatif) Autonomie : passage de nuit * Sortie verticale ou horizontale 150

son chromatique du conduit et qualité du combustible

Ouverture porteleverlaterale

Cendrier tiroir

Emailébrun

Casse de performance environnementale

www.rammverte.org

Avec le concours de l'ADEME

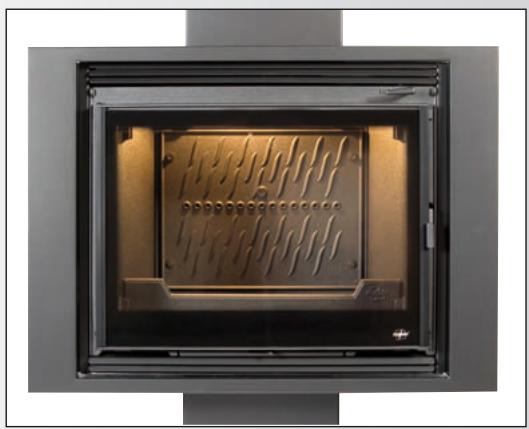

Caractéristiques :

• Construction entièrement en acier
• Chambre de combustion entièrement en fonte
• Chargement frontal
• Clapet réglable pour fonctionnement optimisé
• Système de commande du clapet interdisant l'ouverture de la porte lorsque celui-ci est fermé
• Double combustion en série Cendrier incorporé
• Buches : 50 cm
• Poids : sans cache-tuyau : 210 kg - avec cache-tuyau : 248 kg
• Puissance : 15 kW
• Rendement : >70%
• Émission (% CO à 13% O_2): < 0,3% Volume de chauffe: jusqu'à 400 m³ (valeur à titre indicatif)
• Autonomie : passage de nuit * Sortie verticale 200

*son chromatique du conduit et qualité du combustible

Modèle avec tuyau apparent

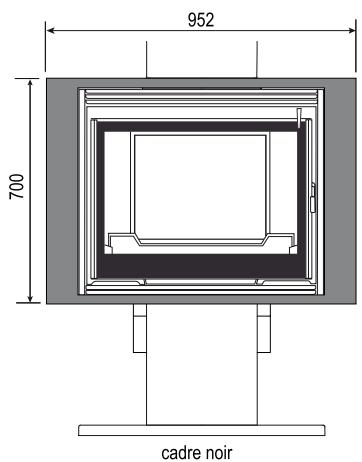

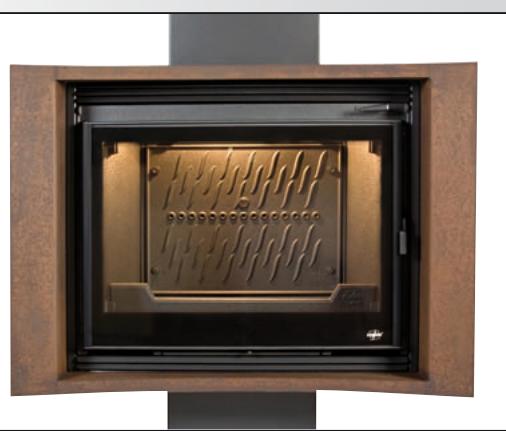

Cadre noir (en option)

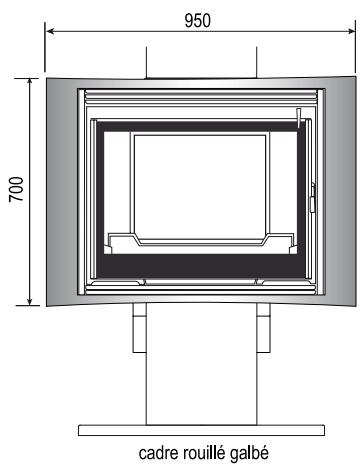

Cadre galbe effet rouille

(en option)

L'oxydation du métal est réalisée artisanalement

d'aspect peuvent intervenir.

Après traitement, l'oxydation est stabilisée.

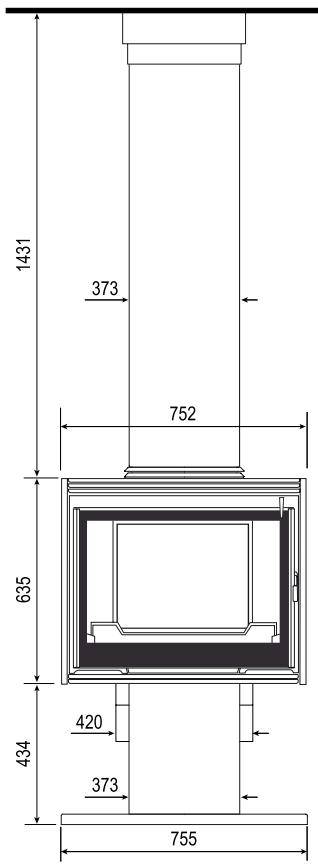

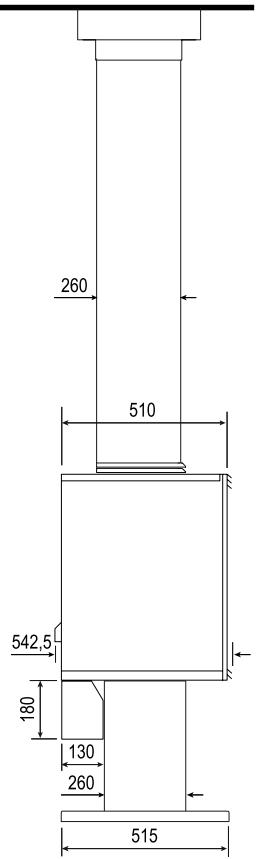

Modèle avec option

cache-tuyau

prévU pour hauteur

sous plafond

de 250 à 270 cm

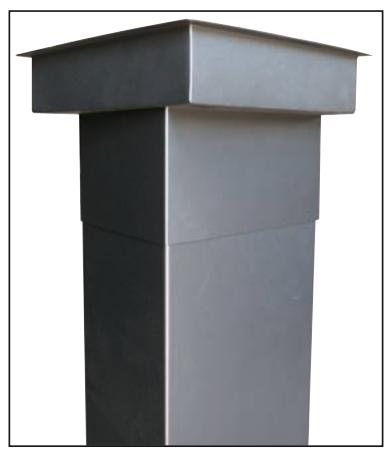

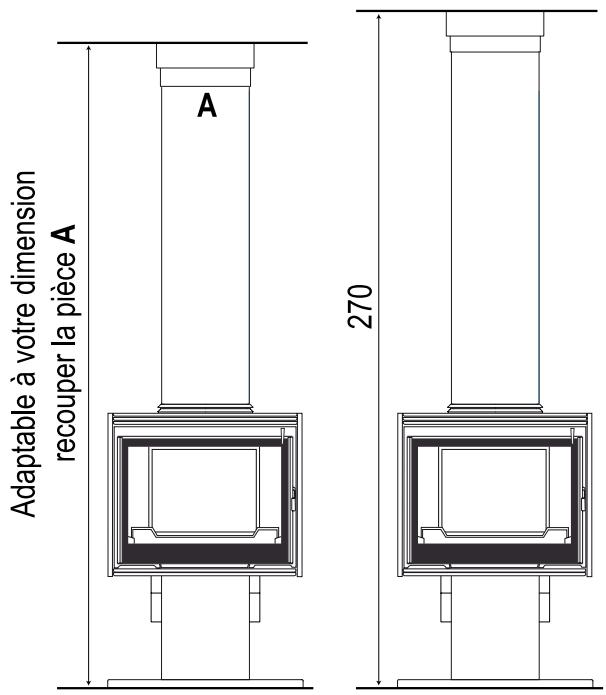

Cache-tuyau (en option)

Le cache-tuyau est adaptable suivant la hauteur sous plafond jusqu'à 270 cm

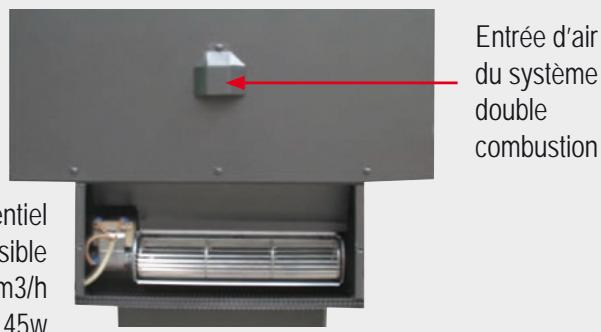

Kit ventilation (en option)

En option, le kit ventilation apparent placé à l'arrière du poêle

Ventilateur tengentiel facilement accessibleDébit : 230 m3/hConsommation : 45w

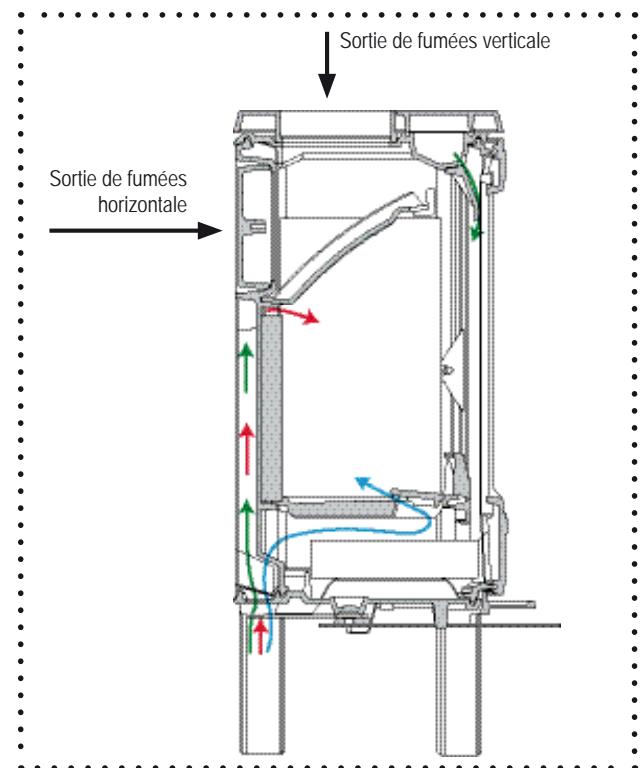

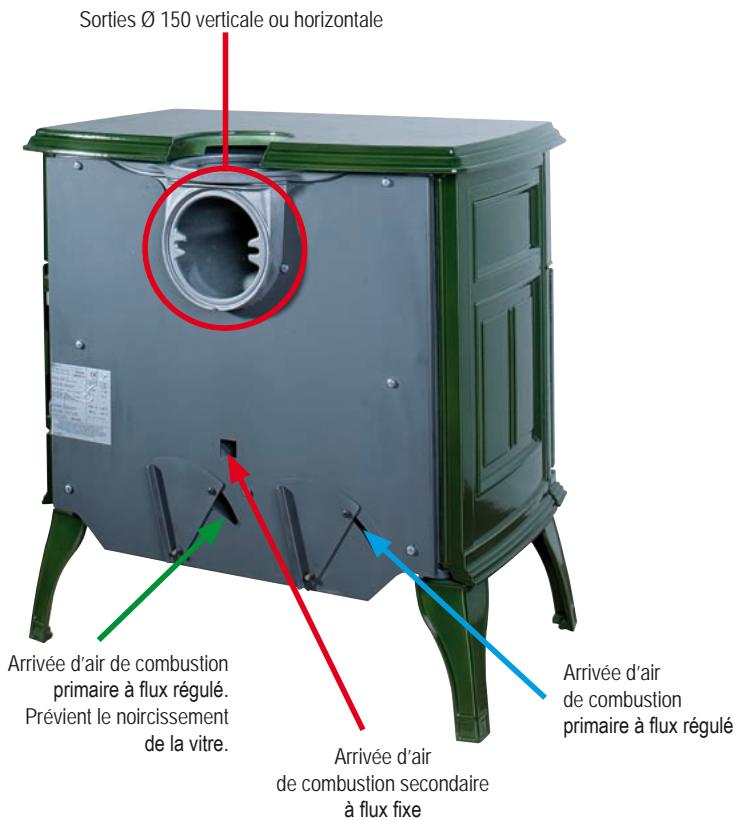

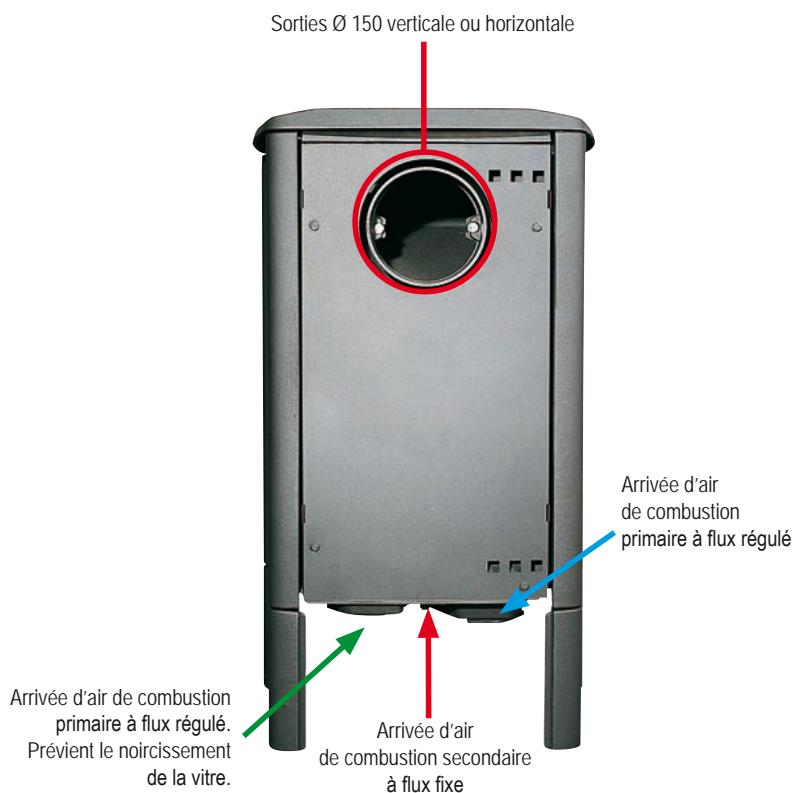

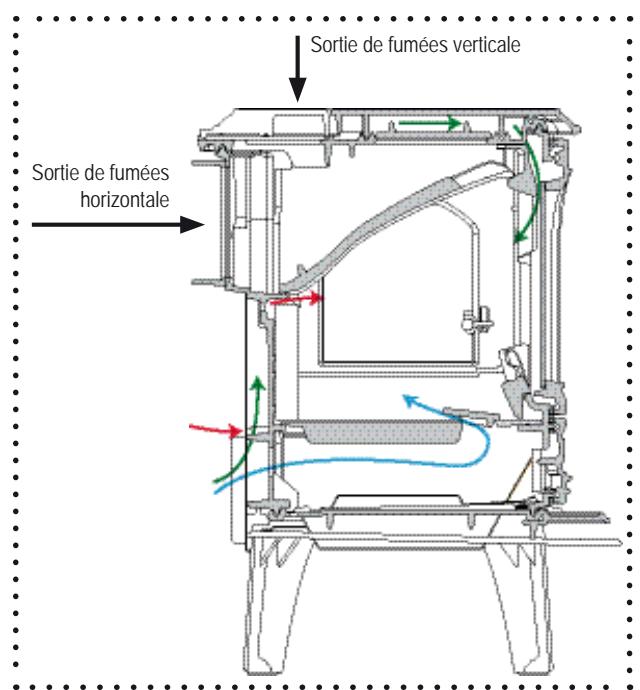

La technologie ACS*

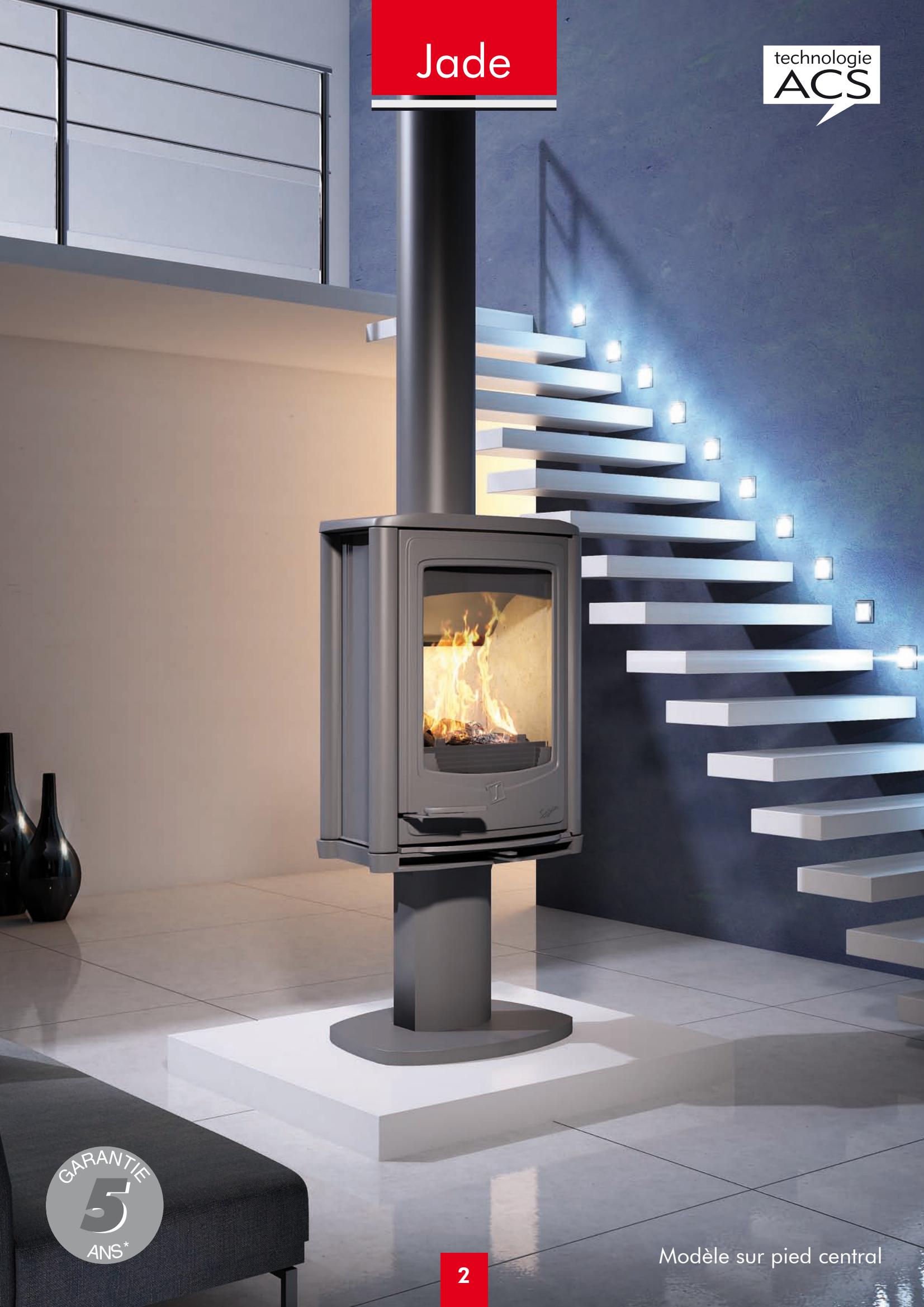

*Advanced Combustion System concerne les modèles Jade, Saphir et Topaze

Flux régulé de combustion primaire prévient le noircissement de la vitre

Flux fixe de combustion secondaire

Flux régulé de combustion primaire

Les poêles à bois dégagent une température élevée. L'installation doit être effectuée dans les règles de l'art particulièrement en ce qui concerne l'isolation et les distances à respecter lors du montage par rapport aux matériaux inflammables. La responsabilité du fabricant est limitée à la garantie spécifiée sur les différentes fournitures composant les poêles. Il y a lieu de se conformer pour l'installation à la notice délivrée avec chaque appareil. Les poêles sont conformes à la norme Européenne EN 13240, et les inserts conformes à la norme Européenne EN 13229. DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFOMEMENT AU DTU 24-2.

DUTERIEZ

Z.I. de Lherat - 63310 Randan (France)

www.seguin.fr - [e-mail]
