HWAM FIGARO - Poêle à bois SEGUIN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Poêle à bois
Caractéristiques techniques principales	Conception en fonte, rendement élevé, système de combustion optimisé
Alimentation	Bois
Dimensions approximatives	Hauteur : 110 cm, Largeur : 50 cm, Profondeur : 40 cm
Poids	150 kg
Compatibilités	Compatible avec divers systèmes de conduits de fumée
Puissance nominale	7 kW
Fonctions principales	Chauffage d'espaces, ambiance chaleureuse, faible émission de particules
Entretien et nettoyage	Nettoyage régulier du foyer et des conduits, vérification des joints
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité facilitée
Sécurité	Équipé de dispositifs de sécurité pour éviter les surchauffes
Informations générales utiles	Certifié selon les normes européennes, garantie de 5 ans

FOIRE AUX QUESTIONS - HWAM FIGARO SEGUIN

Comment allumer le poêle SEGUIN HWAM FIGARO ?

Pour allumer le poêle, ouvrez la porte et disposez des petites bûches ou du papier sur le lit de cendres. Utilisez un allume-feu pour enflammer le papier, puis fermez la porte après quelques minutes pour permettre au feu de prendre.

Quelle est la capacité de chargement du SEGUIN HWAM FIGARO ?

Le SEGUIN HWAM FIGARO a une capacité de chargement d'environ 50 cm de longueur pour les bûches.

Comment nettoyer le verre de la porte du poêle ?

Utilisez un nettoyant pour verre spécialement conçu pour les poêles à bois. Appliquez-le sur le verre froid, laissez agir quelques minutes, puis essuyez avec un chiffon propre.

Quelle est la température maximale de fonctionnement du poêle ?

La température maximale de fonctionnement du SEGUIN HWAM FIGARO est d'environ 500 °C.

Comment régler l'air d'admission pour optimiser la combustion ?

Pour régler l'air d'admission, utilisez le tiroir ou la manette prévue à cet effet. Ouvrez-le progressivement jusqu'à ce que le feu atteigne une combustion stable et efficace.

Le poêle émet une odeur désagréable, que faire ?

Une odeur désagréable peut survenir lors de la première utilisation ou si le poêle n'a pas été utilisé depuis longtemps. Assurez-vous de bien ventiler la pièce et de brûler du bois sec pour minimiser les odeurs.

Comment effectuer l'entretien annuel du poêle ?

L'entretien annuel doit inclure le nettoyage de la cheminée, le contrôle des joints d'étanchéité, et l'inspection de l'état général du poêle. Il est recommandé de faire appel à un professionnel pour cette tâche.

Est-ce que le poêle a un mode de fonctionnement écologique ?

Oui, le SEGUIN HWAM FIGARO est conçu pour être très efficace en matière de combustion, réduisant ainsi les émissions polluantes et permettant une utilisation plus respectueuse de l'environnement.

MODE D'EMPLOI HWAM FIGARO SEGUIN

Pourquoi Seguin Duteriez a besoin HWAM?

HWAM Heat Design est l'un des leaders Européens dans la conception et la fabrication des poèles à bois, basé à Horning, au Danemark.
Cette Société, fondée en 1973 sous le nom d'ABC, s'appuie sur presque 40 années d'expérience dans le développement des poèles.

En 1980, HWAM commence l'exportation vers l'Allemagne, la Belgique, les Pays-Bas et la Suisse. Aujourd'hui, 75% de la production est exportée, essentiellement en Europe.

Forme & Concept

HWAM représenté un design tout simple, sans complication ni détails superflus. La tradition scandinave pure et grandiose. Une forme surprenante avec ou sans flamme.

HWAM offre, en plus de la chaleur, un meuble d'une extraordinaire élegance. Des poèles raffinés utilisant une technique d'avant garde et une finition supérieure jusqu'àmesdans les moindres détails.

Les poèles HWAM sont mis en forme par des architectes d'intérieur scandinaves de pointe. Hwam 3320 a reçu en 2006 le prix du design le plus convoité “The red dot design award”. Forme et fonction sont ainsi en parfaitie harmonie.

Allumez!

Allumez le feu devient plus facile et plus simple avec un poèle HWAM. Grace à l'automatism breveté, allumer le feu est à la portée de n'importe qui. L'oxygène est l'élement essentiel pour la survie du feu. Pendant la phase d'allumage, l'automatism alimente en air le dessus et le dessous du bois. L'allumage devient donc facile et efficace.

Un bon allumage est essentiel pour le rendement du poèle et son entretien. Si l'allumage est effectué correctement, le poèle atteint rapidement une très haute température. Une combustion plus propre est ainsi assurée avec moins d'encrassement.

"Automagique"

Les solutions géniales reposent souvent sur de simples détails qui facilitent amplement la vie quotidienne. L'automatisme breveté HWAM n'échappe pas à la rigle.

Un petit ressort règle automatiquement l'admission d'air primaire et secondaire vers la chambre de combustion. Une fonction simple et géniale, avec toute une série d'avantages "automagique" pour obtenir une combustion secondaire efficace pour vous et l'environnement.

C'est une fonction simple

Nul besoin de regler l'admission d'air. Combustion optimise automatique. "Automagique"! Il vous suffit d'allumer le poèle pour profiter pleinement des flammes et de la chaleur. Quand vous rajoutez des bùches, l'automatism se charge de retrouver la combustion optime.

Rien de plus simple.

C'est un nettoyage facile

La combustion optimisée est plus propre et réduit la quantité de cendres et de suies. "Automagique"! Le nettoyage est donc facilité dans la cheminées et dans le poèle. La chambre de combustion est, en outre, équiée d'un rince-vitre empêchant l'encrassement de la vitre. Vous bénéficiez ainsi constamment d'une vue des flumes optimale avec un minimum d'entretien.

Rien de plus pratique.

C'est davantage d'énergie et moins de dépenses

L'automatisme extrait davantage d'énergie du bois. "Automagique"! Le rendement énergétique ainsi amélioré a été prové à maintes reprises. Vous pouvez vous attendre à une amélioration de 20 à 30% par rapport aux poèmes à bois ordinaires. En somme, HWAM vous offre un meilleur rapport qualité - prix.

Rien de plus économique.

C'est une pollution minimale

Vous pouvez brûler tout en pensant écologie. "Automagique"! Une combustion plus propre avec moins d'impact sur l'environnement.. Une combustion propre permet de consommer moins de ressources naturelles et d'émettre moins de fumée et moins de particules.

Des poêles rentables et préservernt l'environnement, tel est notre engagement permanent.

Rien de plus ecologique.

C'est des tests documentés

L'automatisation HWAM breveté a fait ses preuves lors de tests documentés en laboratoires, dans toute l'Europe. "Automagique"! Nous avons, de plus, reçu régulièrement, au cours des 20 dernières années, des réactions positives de clients/agréablement surris après avoir remplaced leur poèle ordinaire par un poèle HWAM à automatisation.

Rien de plus sécurisant.

HWAM automaticTM

Tous les poêles modernes sont à même d'assurer une bonne combustion efficace. Mais tous les propriétaires de poêles ne souhaitent pas passer leur temps à essayer de comprendre le fonctionnement de leur poêle ni à contrôler la combustion de manière optimale.

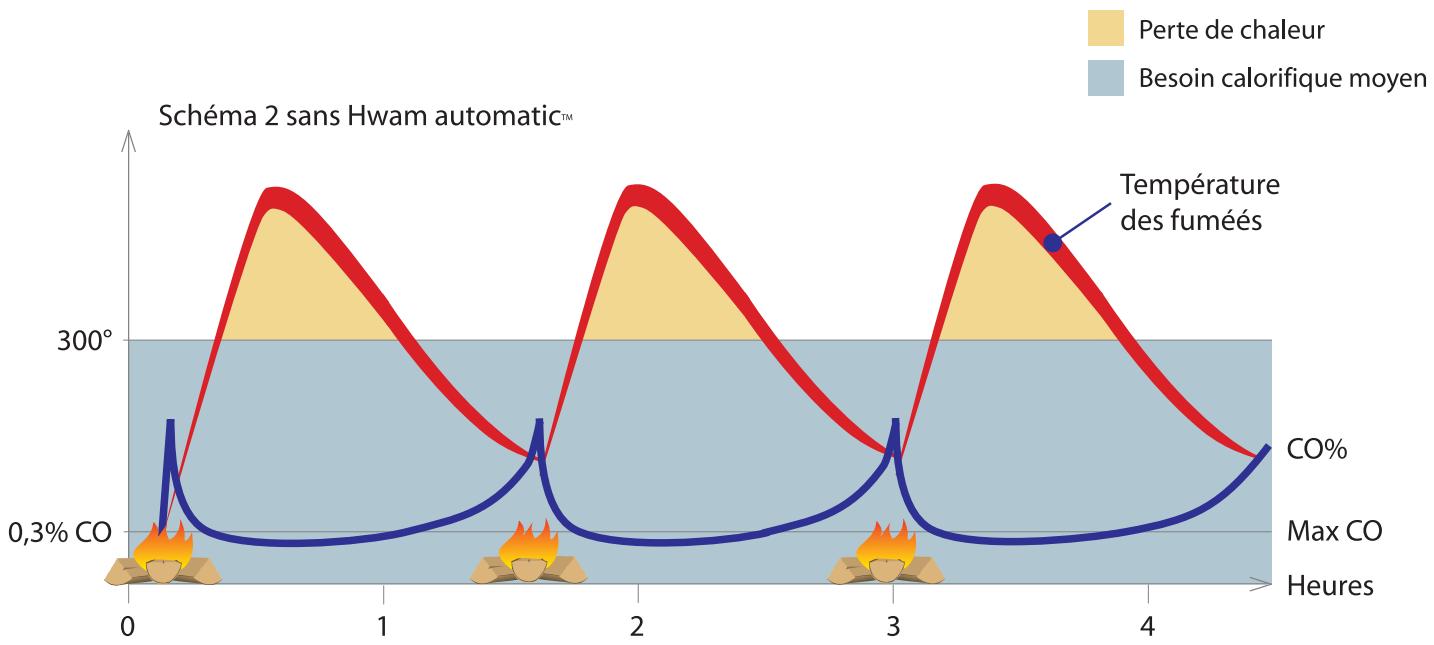

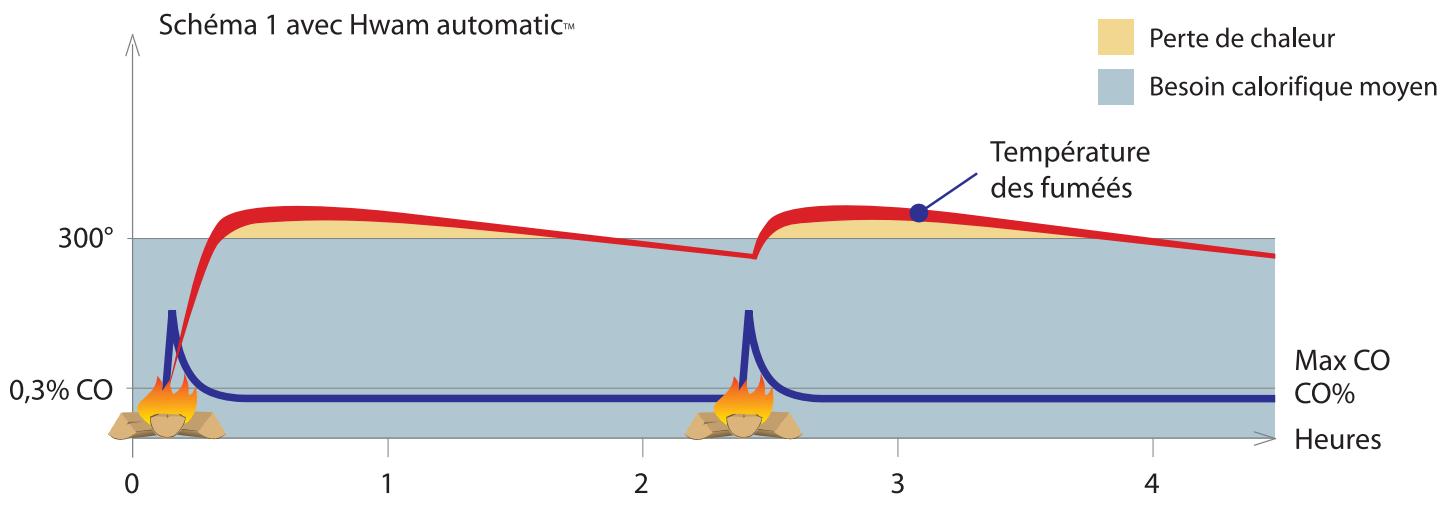

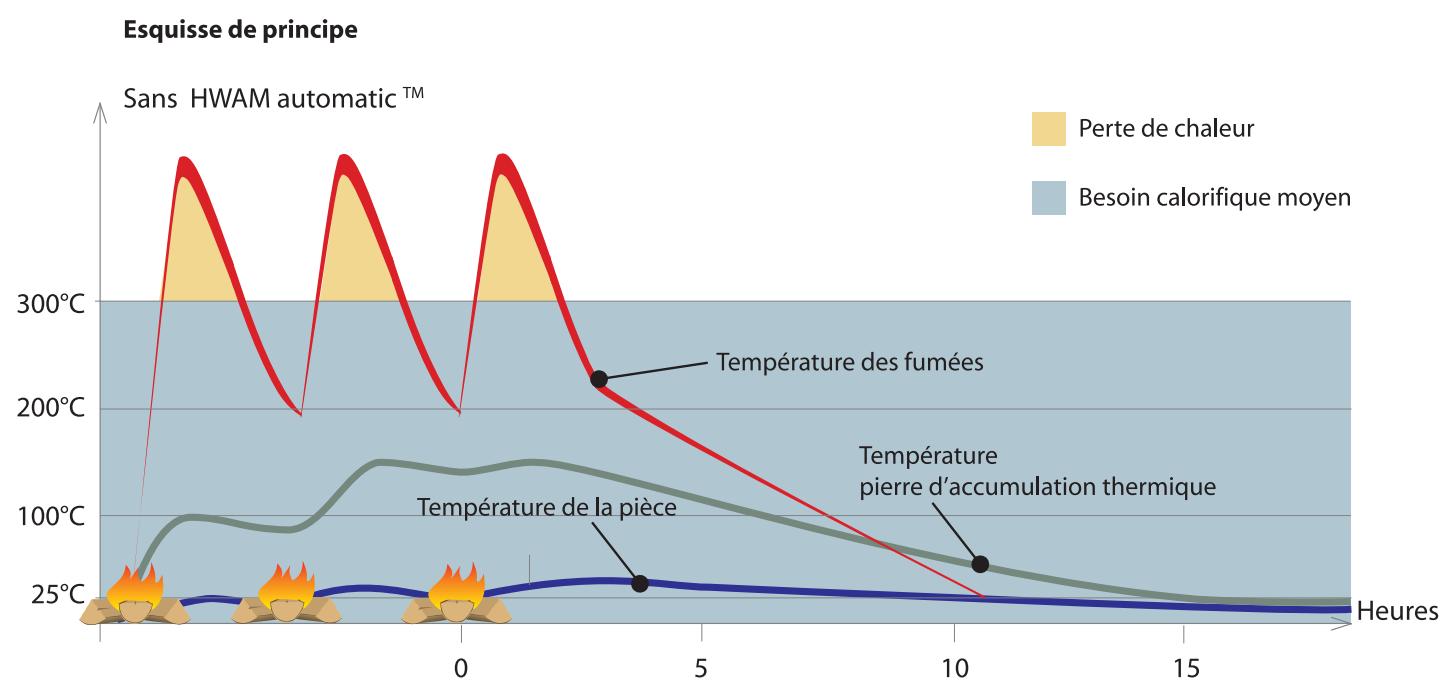

Les schémas I et 2 montrent comment la combustion peut se développer de manière différente selon que l'on utilise ou non l'automatism HWAM optimisant la combustion.

HWAM - une(Meilleure prestation que cette requise par les autorités

Particules (PM 2,5)	Exigences	Exemple : HWAM 3530
Danemark, Norvège, Suède	<10,0 g/kg bois	2,05 g/kg bois
L'écolabel nordique, Cygne	< 5,0 g/kg bois	2,05 g/kg bois
Autriche	< 60,0 mg/MJ	14,00 mg MJ
Allemagne DIN+	< 75,0mg/Nm3	22,00 mg/Nm3

Made in Danemark

Les poèles à bois de HWAM A/S sont un exemple des produits danois classiques. Design danois, créativité et innovation danoise, artisanat danois.

Les poèles HWAM sont conçus par des architectes d'intérieur et des concepteurs de meubles universellement connus. Ces experts ont fait en sorte que les produits aient des proportions justes et agréables au regard. Les poèles sont simples et d'une élégance classique. Leur expression convient tout aussi bien aux logements modernes qu'aux habitations plus traditionnelles.

Les poèles HWAM sont fabriqués au Danemark, sans compromis avec la qualité. Des ingénieurs danois ont dessiné et préparé les produits pour la fabrication, sur la base de l'expérience française de 35 ans de HWAM A/S.

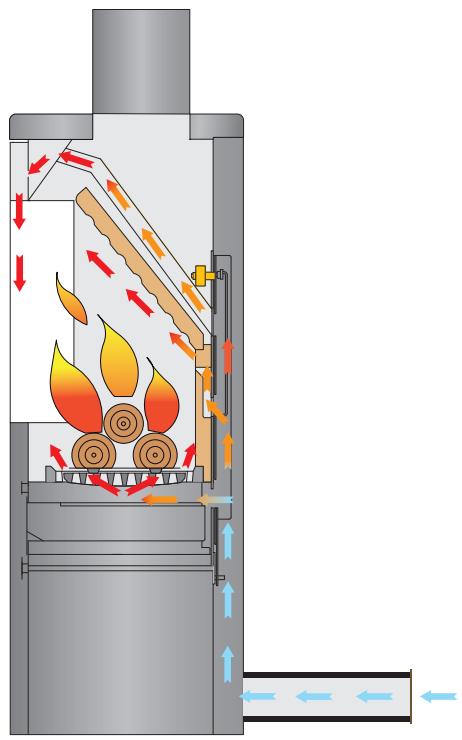

Kit d'arrivée d'air frais extérieur étanche

(en option)

Sans oxygène, pas de feu. Tout simplement. Un flux d'air constant vers le poèle est donc nécessaire pour obtenir une combustion propre et efficace dans votre nouveau poèle à bois.

Assurer un apport constant d'air frais au poèle, voilà la solution. Le kit d'arrivée d'air HWAM create un circuit presque entièrement étanche. L'air dont le feu a besoin, est aspiré vers l'intérieur du poèle par un conduit qui traverse le mur jusqu'à l'air libre. Quand le feu brûle, le courant d'air s'échappe ensuite par la cheminée. Le circuit est ainsi clos. L'avantage, c'est que le poèle n'utilise pas son propre air chaud pour maintainir les flammes.

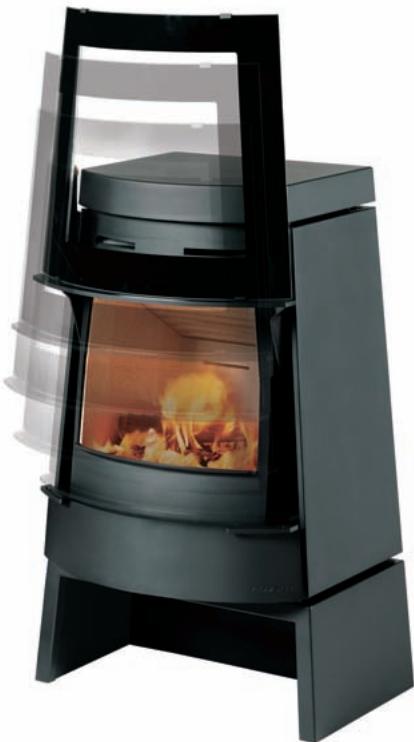

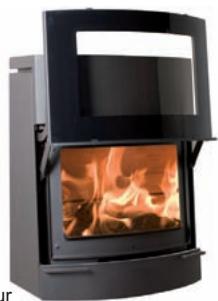

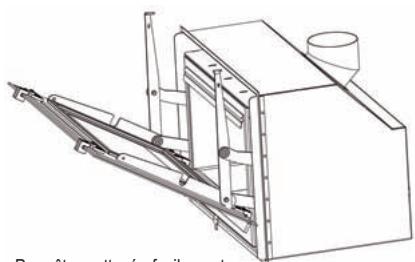

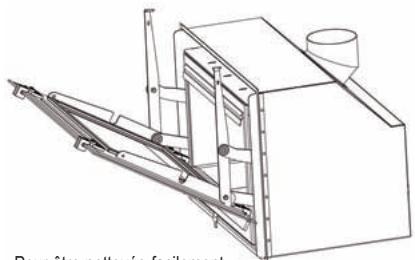

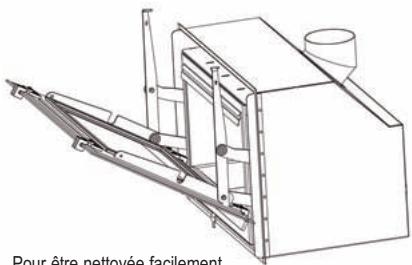

Porte relevable

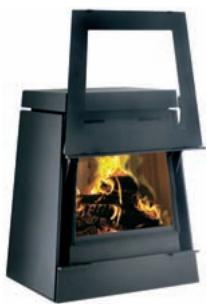

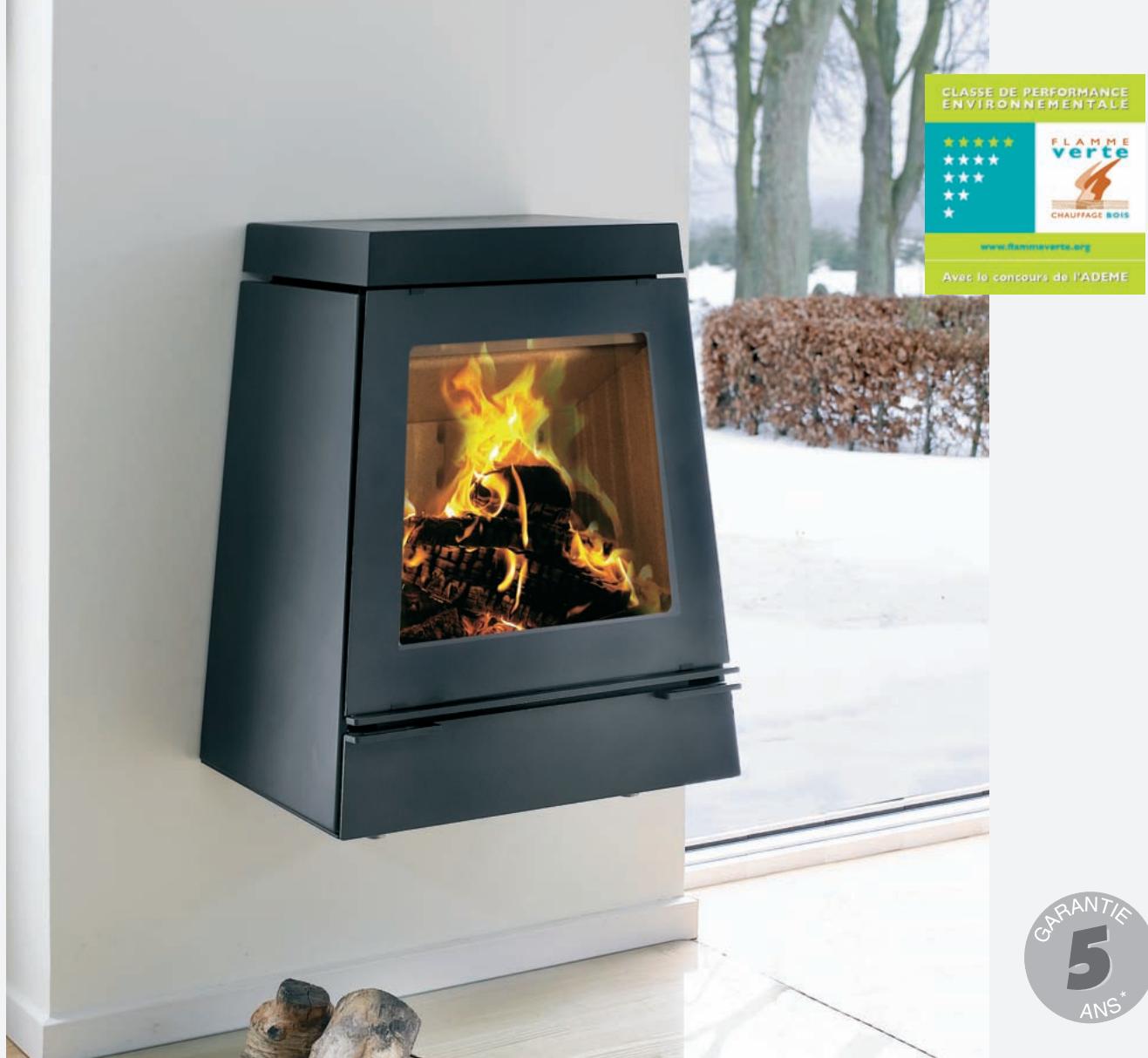

Les poèles 3410, 3530, 4410, 3310, et 3320 concus par les deux designers Strand et Hvass et l'architecte Anders C. Fasterhoit, sont équipés du modele exclusif de porte relevable.

La porte est conçue pour s'ouvrir et se fermer d'un mouvement vertical en douceur et équilibre. La porte se ferme en coulissant sans bruit, pour semettre en place et fermer hermétiquement.

Ce système confirme le niveau technique et novateur élevé des produits HWAM.

La porte couilisse à la verticale, ce qui a pour effet de minimiser la turbulence à l'intérieur de la cham- bré de combustion. Ainsi, les cendres ne s'échappent pas dans la piece quand on ouvre la porte. Très commode pour vous puisqu'il y a moins de nettoyage à faire autour du poèle.

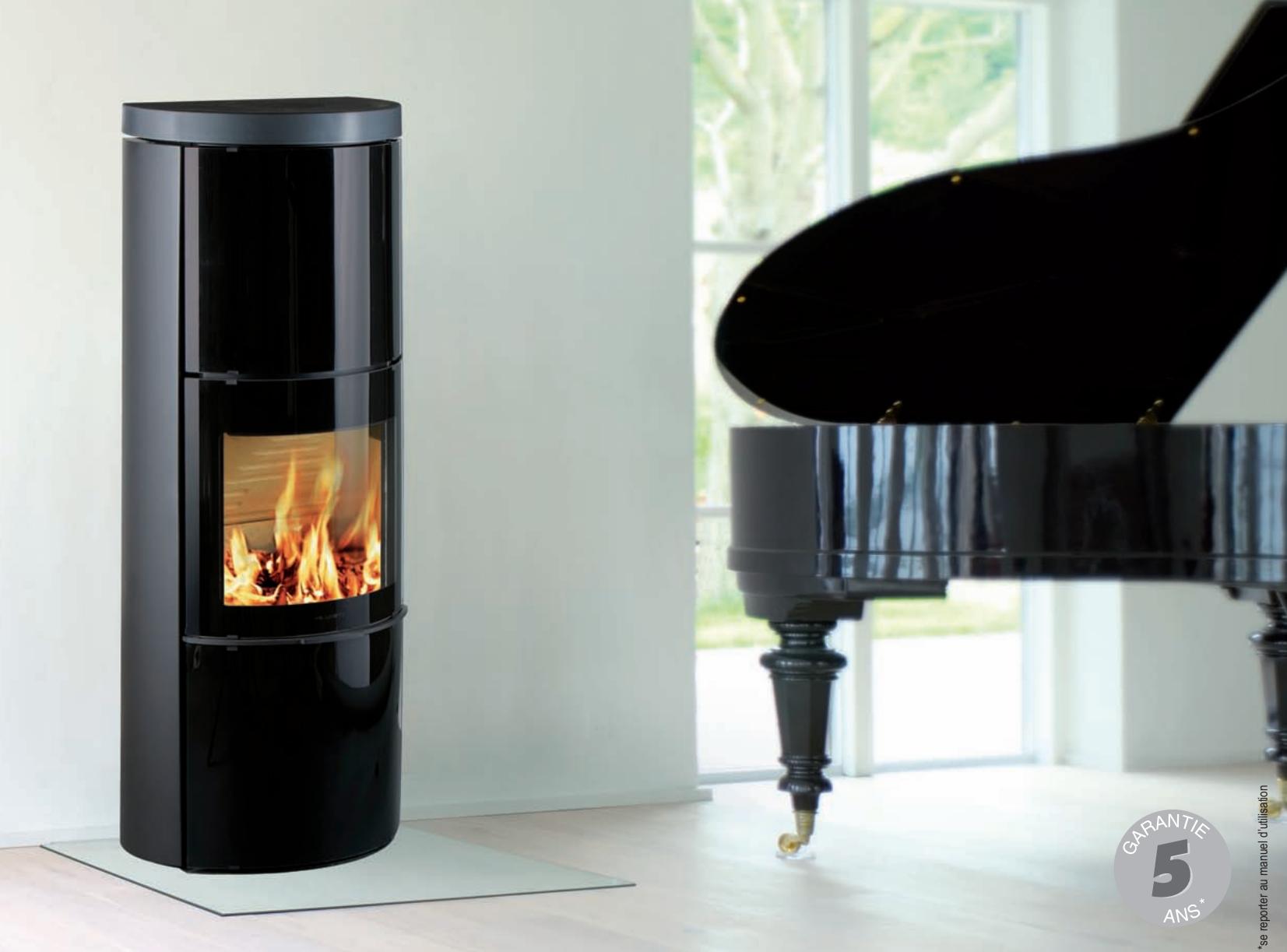

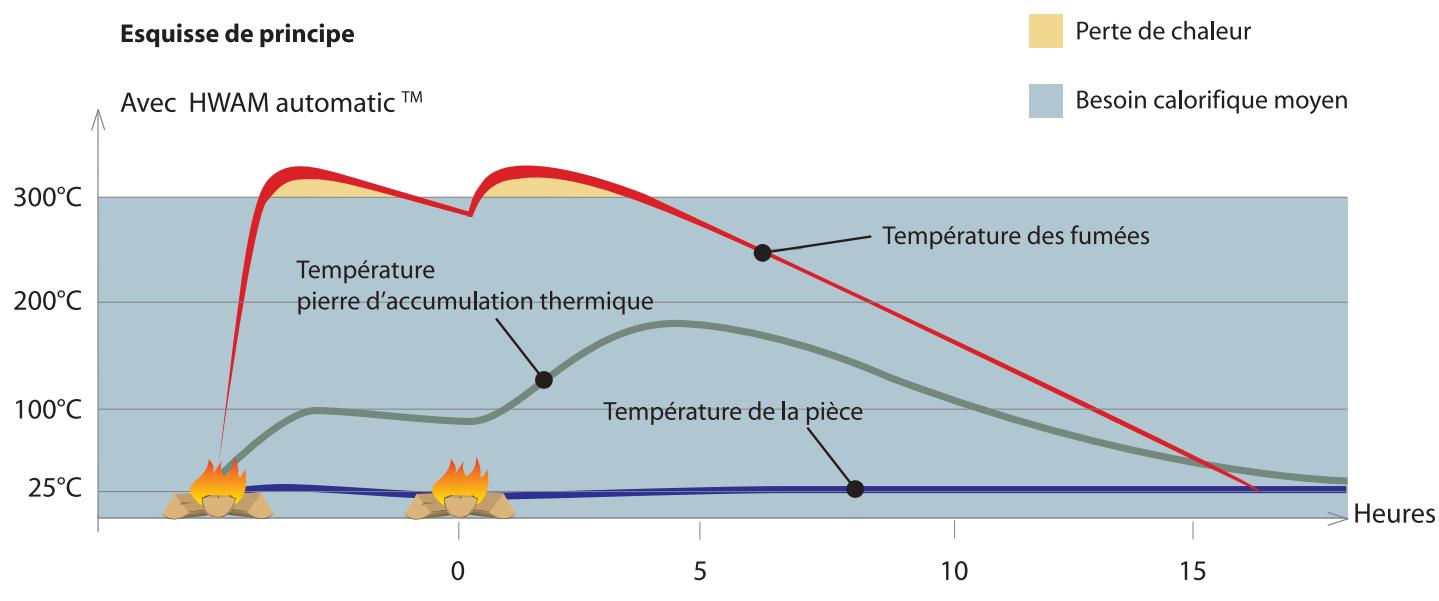

Stockage thermique

Le stockage thermique est un phénomène bien connu pour les poêles de masse ou la chaleur s'accumule dans les pierres entourant la chambre de combustion. Le stockage thermique dans un poêle traditionnel permet de combiner la capacité du poêle à répartir la chaleur de convection rapidement et agréablement avec la capacité du poêle de masse à stocker le chaleur.

Le 3530 et le 3650 comportent désormais un compartmentement thermique. Ce comportement peut contenir une grand quantité de pierres ollaires qui ont la capacité spéciale d'accumuler la chaleur du poêle et de la diffuser lentement dans la piece longtemps après que le feu soit éteint. On peut ainsi profiter des avantages cumulés de la chaleur d'un poêle à convection et de la chaleur stockée d'un poêle de masse. Le tout dans un élégant design HWAM.

Pendant que le bois brûle dans le poêle, la pierre ollaire stocke la chaleur. Une fois le feu éteint dans la chambre de combustion, la pierre ollaire continue à diffuser la chaleur stockée. On obtient ainsi une chaleur constante et/agréable dans la piece, même longtemps après que le feu soit éteint. Les tests ont montré que les pierres ollaires du compartment thermique conservent la chaleur jusqu'à 14 heures après que le feu soit éteint.

Le 3530 et le 3650 sont de plus, équipés d'une manette de réglage permettant d'ouvrir et de fermer l'arrivée de l'air de convection vers le compartment thermique. Avec le registre de convection fermé, le compartment thermique conserve plus longtemps la chaleur accumulée dans les pierres ollaires tandis que la chaleur est rapidement diffusée dans lapiece si le registre est ouvert

Habillage acier/verre

Hwam

3530

Stockage thermique en option

• Puissance nominale: 4,5 kW
• Puissance maximale: 7 kW
  Buches:33cm
• Rendement : 78,1 %
• Emission (% CO à 13% O2): 0,07%
  Volume chauffé : jusqu'à 260 m3*
  Sorties fumées : 0 150 horizontally ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
  Couleur : noir
• Poids : 124 kg
• Porte relevable
• Option stockage thermique (119 kg)
• Option kit arrivée d'air extérieur étanche
  *soni isolation du batiment

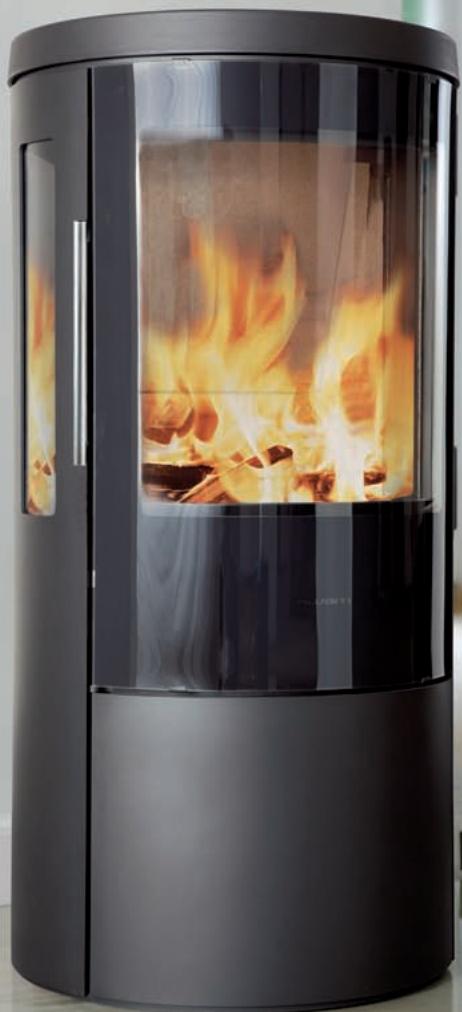

Habillage pierre ollaire

hwam

3530

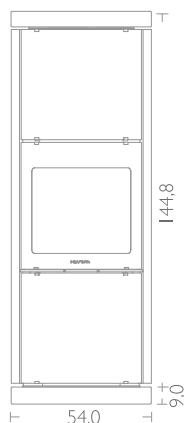

Pour version pierre allaire

Stockage thermique en option

• Puissance nominale: 4,5 kW
• Puissance maximale: 7kW
  Buches:33cm
• Rendement : 78,1 %
• Emission (% CO à 13% O2):0,07%
  Volume chauffé : jusqu'à 260 m³*
  Sorties fumées : 0 150 horizontally ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
  Couleur: noir
• Poids : 228 kg
• Porterelevant
• Option stockage thermique (119 kg)
  Option kit arrivée d'air extérieur etanche
  *selon isolation du batiment

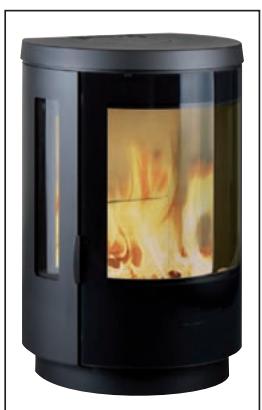

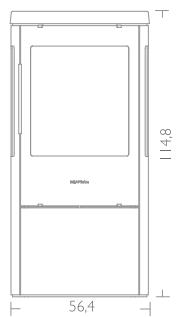

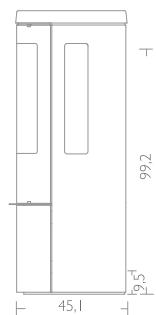

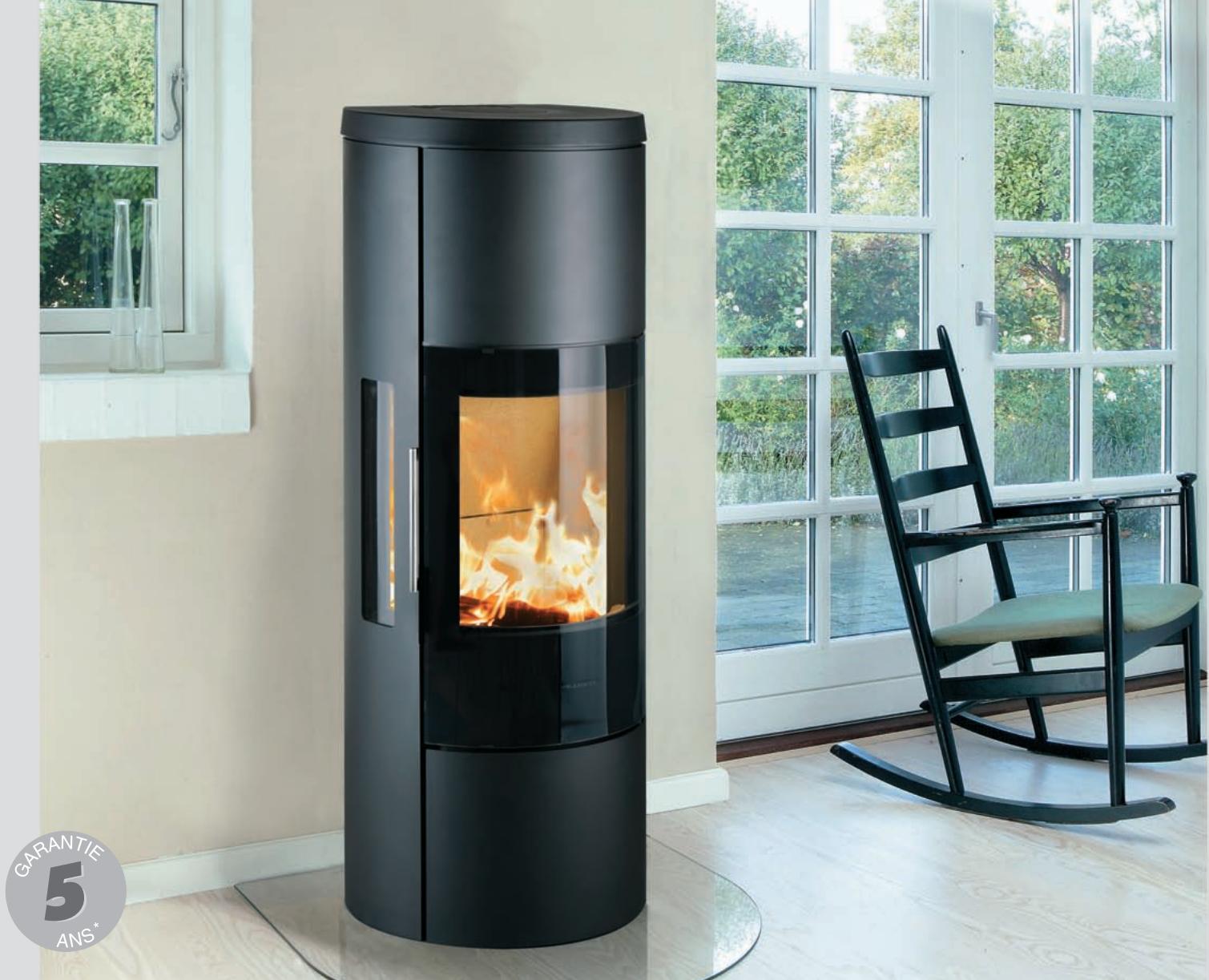

Hwam

3630

• Puissance nominale : 6,5 kw
• Puissance maxima: 9kW
  Buches:33cm
• Rendement : 78,3 %
• Emission (% CO à 13% O_2):0,09%
  Volume chauffé: jusqu'à 320 m³
  Sortie fumées : 0 150 horizontale ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
• Couleur : noir
• Poids : 136 kg
  Option kit arrivée d'air extérieur etanche
  *selon isolation du batiment

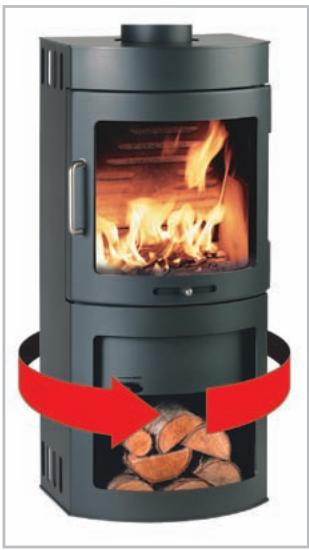

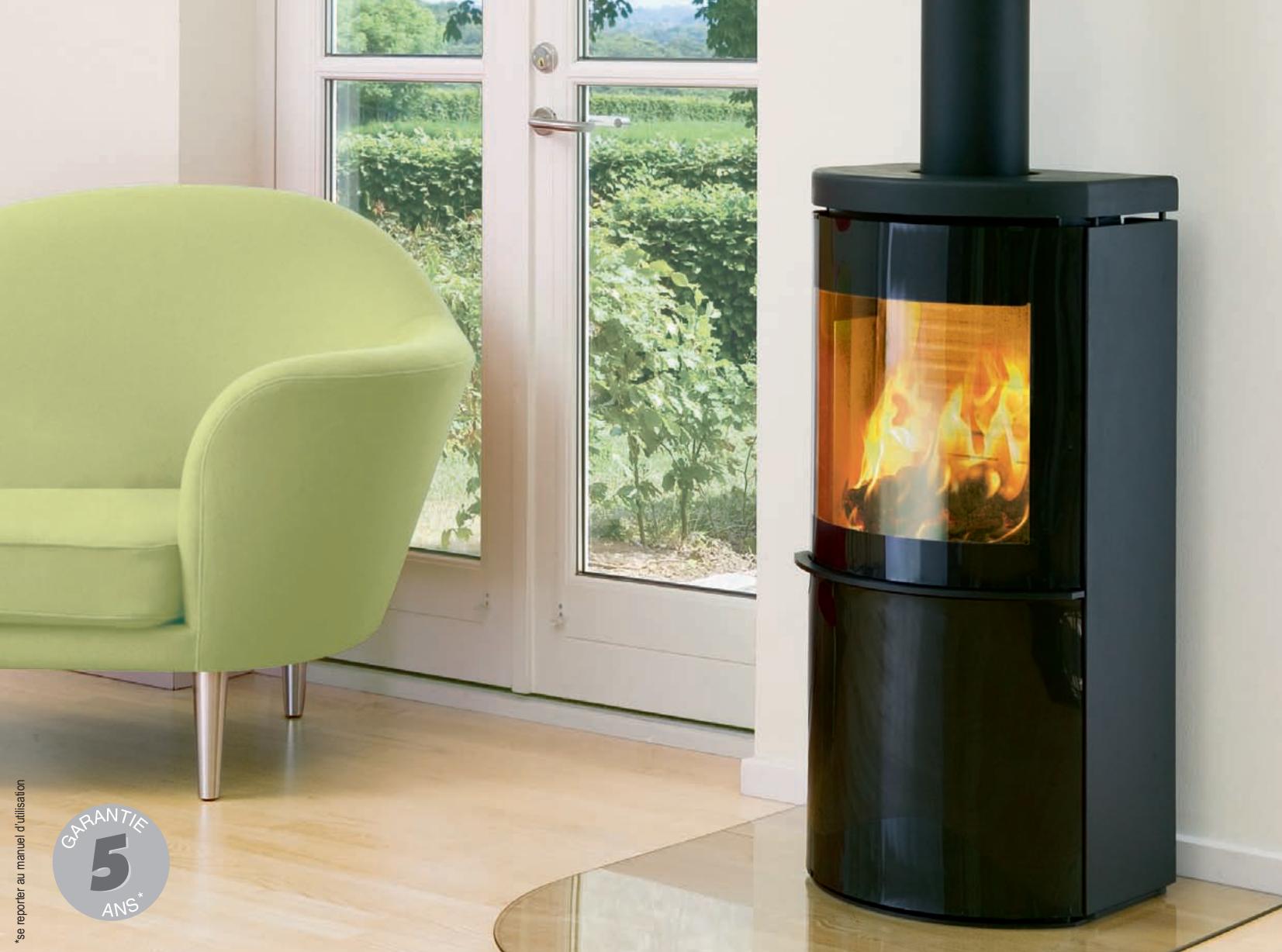

Hwam

3650

Stockage thermique en option

• Puissance nominale : 6,5 kw
• Puissance maximale : 9kW
  Buches:33cm
• Rendement : 78,3 %
• Emission (% CO à 13% O_2):0,09%
  Volume chauffé: jusqu'à 320 m³
  Sortie fumées : 0 150 horizontally ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
  Balayage d'air de la vitre
• Couleur : noir
• Poids : 168 kg
• Option stockage thermique (72 kg)
  Option kit arrivée d'air extérieur etanche
  *selon isolation du batiment

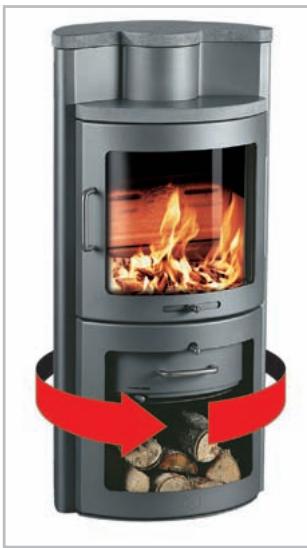

Poêles compatibles

Hwam 30

Ravel

Vivaldi

3410

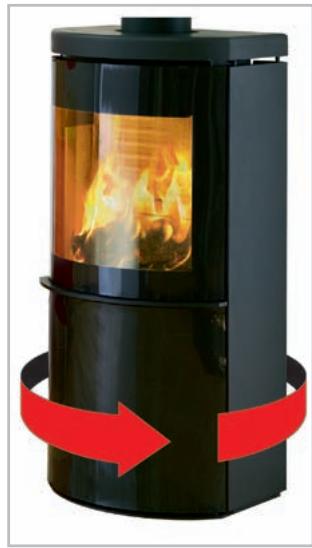

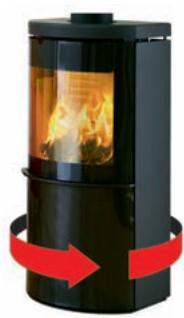

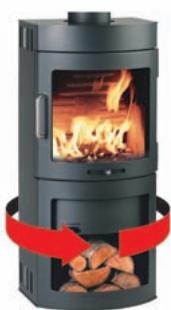

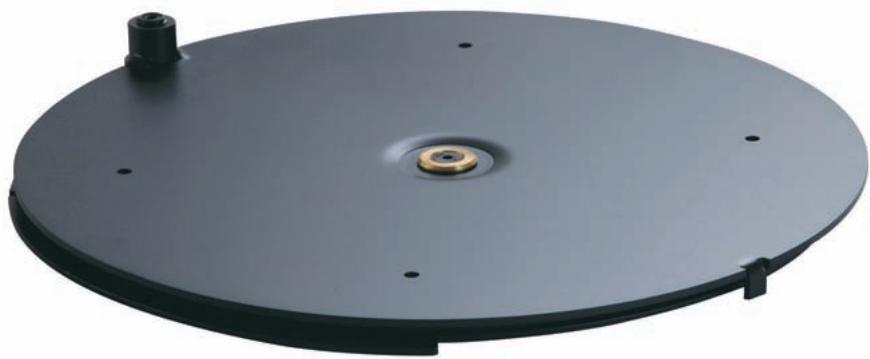

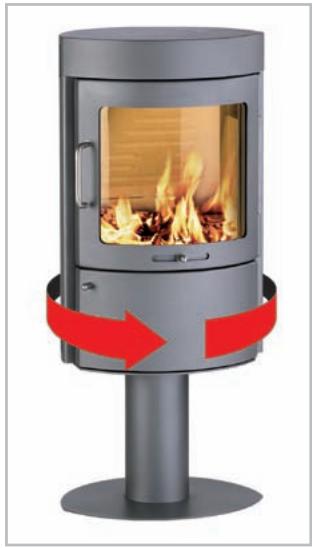

Ces modèles avec l'options

pivotante affichent leurs

flammem dans un angle

de 90^ . Où que vous

soyez, profitez.

Du point 0

rotation de :

45^ à gauche

45^ à droite

Habillage acier/verre

Hwam

34IO

• Puissance nominale : 4,5 kw
• Puissance maximale: 7 kW
  Buches:33cm
• Rendement : 78,1 %
• Emission (% CO à 13% O_2):0,07%
  Volume chauffé : jusqu'à 260 m³
  Sortie fumées : 0 150 horizontally ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
• Couleur : noir
• Poids : 90 kg
• Porte relevable
• Option poèle pivotant
• Option kit arrivée d'air extérieur étanche
  *son isolation du batiment

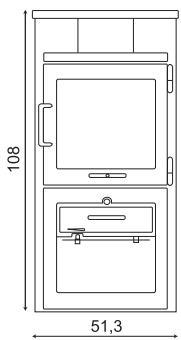

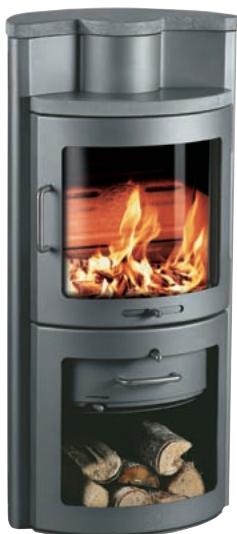

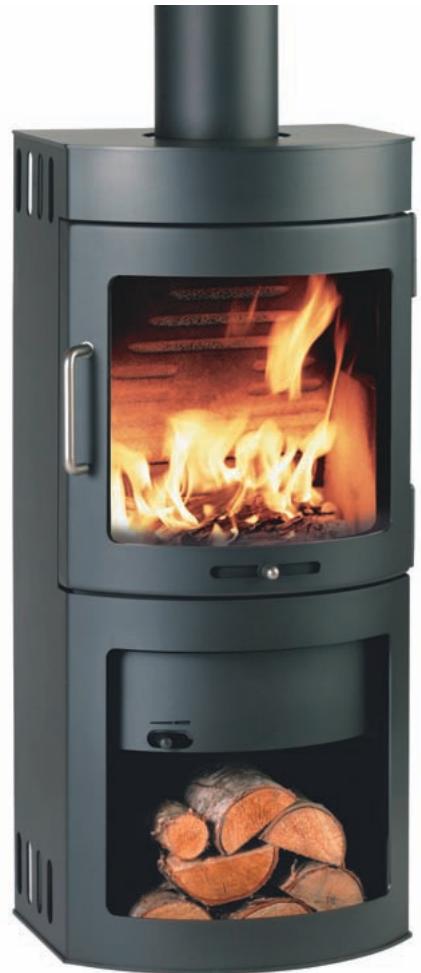

Hwam

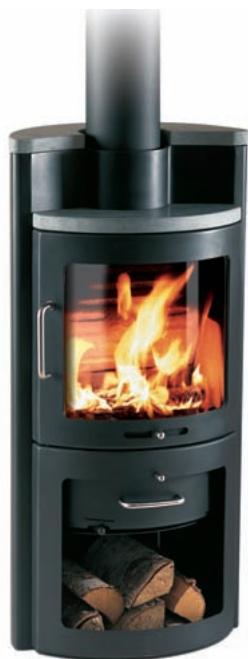

Ravel

• Puissance nominale : 4,5 kw
• Puissance maximale : 7 kW
  Buches:33cm
• Rendement : 80 %
• Emission (% CO à 13% O_2):0,08%
  Volume chauffé : jusqu'à 260 m³
  Sortie fumées : 0 150 horizontally ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
  Balayage d'air de la vitre
• Couleur : noir ou gris
• Poids : 108 kg
• Option poèle pivotant
  Option kit arrivée d'air extérieur etanche
  *selon isolation du batiment

108

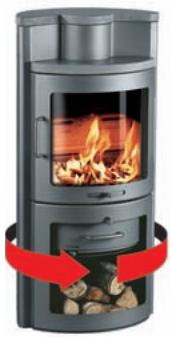

Huam

Ravel

Ravel avec niche à buches et plateau pierre ollaire. Sortie horizontally

Ravel avec niche à buches et plateau pierre ollaire. Sortie verticale

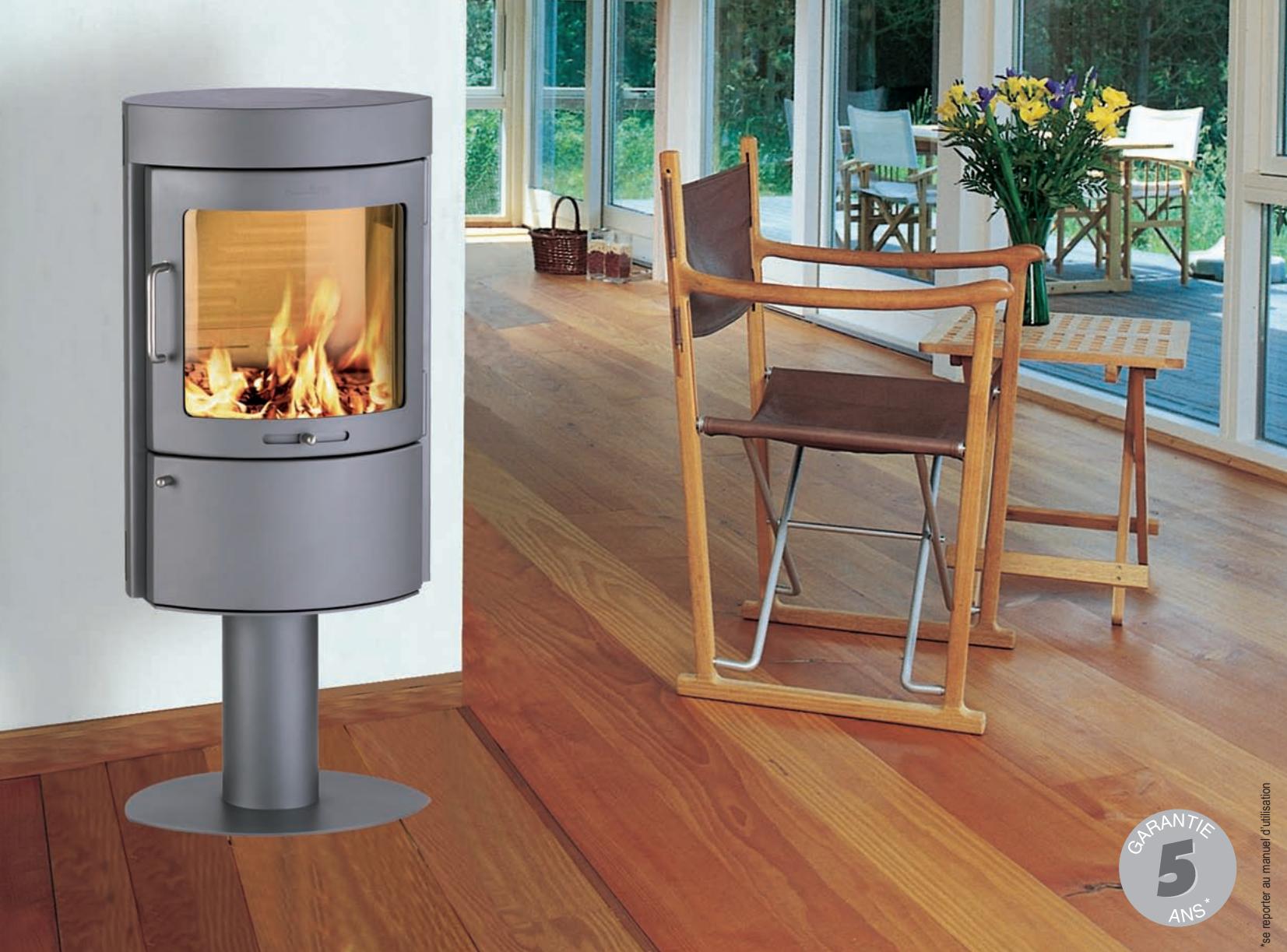

Hwam

30

• Puissance nominale: 4,5 kw
• Puissance maximale: 7 kW
  Buches:33cm
• Rendement : 80 %
• Emission (% CO à 13% O_2):0.08%
  Volume chauffé: jusqu'à 260 m³
  Sortie fumées : 0 150 verticale uniquement
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
• Couleur : noir ou gris
• Poids: 87 kg
• Option poèle pivotant
  *son isolation du bâtiment

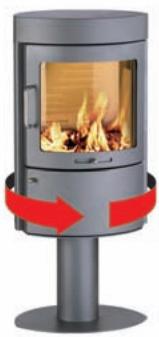

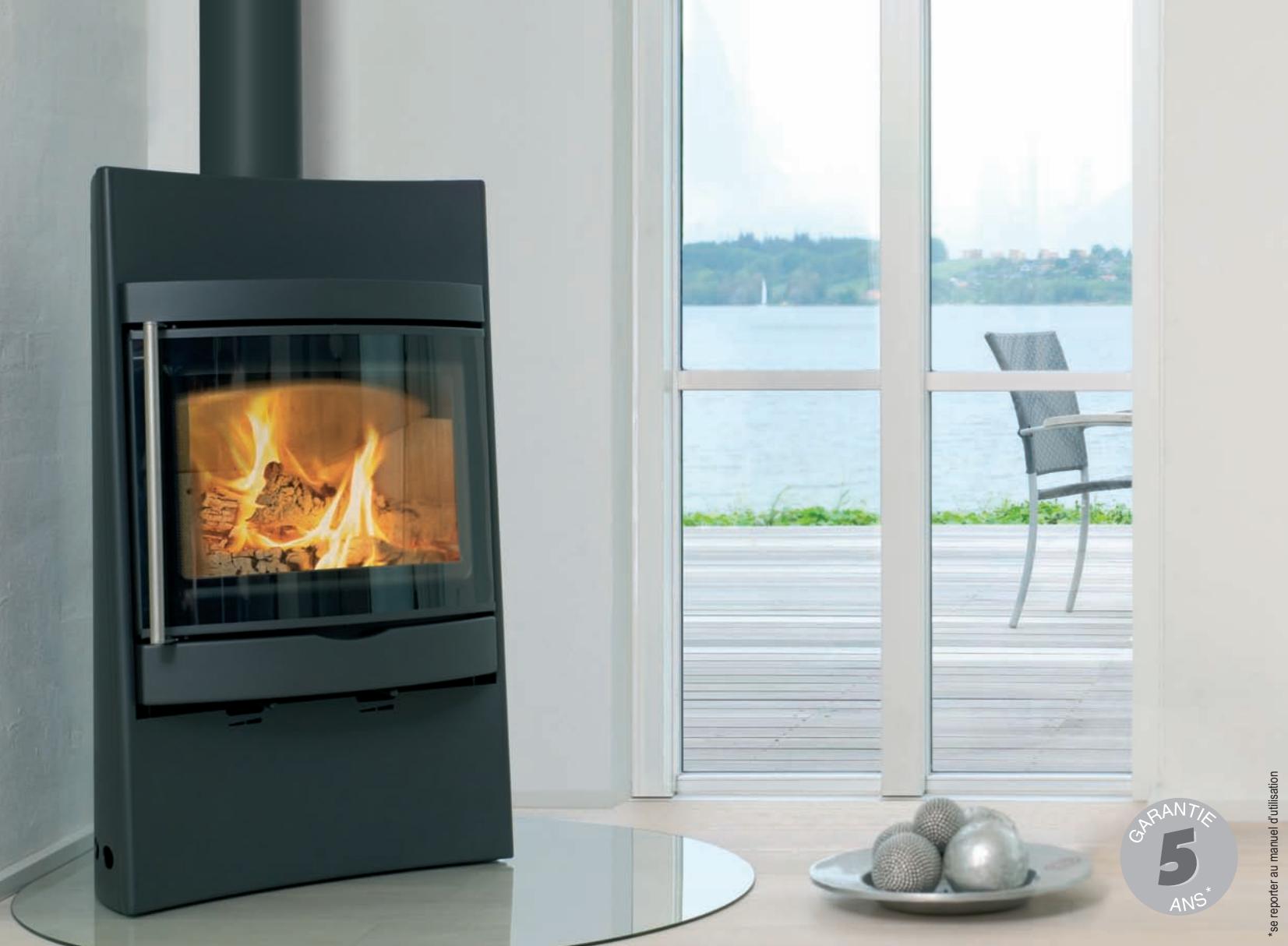

Hwam

Vivaldi

Puisssance nominale:4,5kw
- Puissance maximale: 7 kW
Buches:33cm
- Rendement : 80 %
- Emission (% CO à 13% O_2):0,08%
Volume chauffé : jusqu'à 260 m³
Sortie fumées : 0 150 horizontale ou verticale
- Double combustion «Automagique»
- Régulation automatique arrivées d'air primaire et secondaire
- Chambre de combustion en vermiculite
- Balayage d'air de la vitre
Couleur : noir ou gris
- Poids avec pied: 88 kg
- Option poèle pivotant
- Option kit arrivée d'air extérieur étanche
*son isolation du batiment

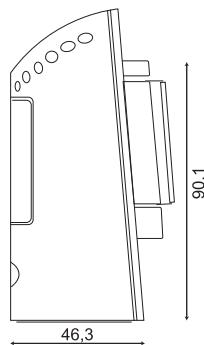

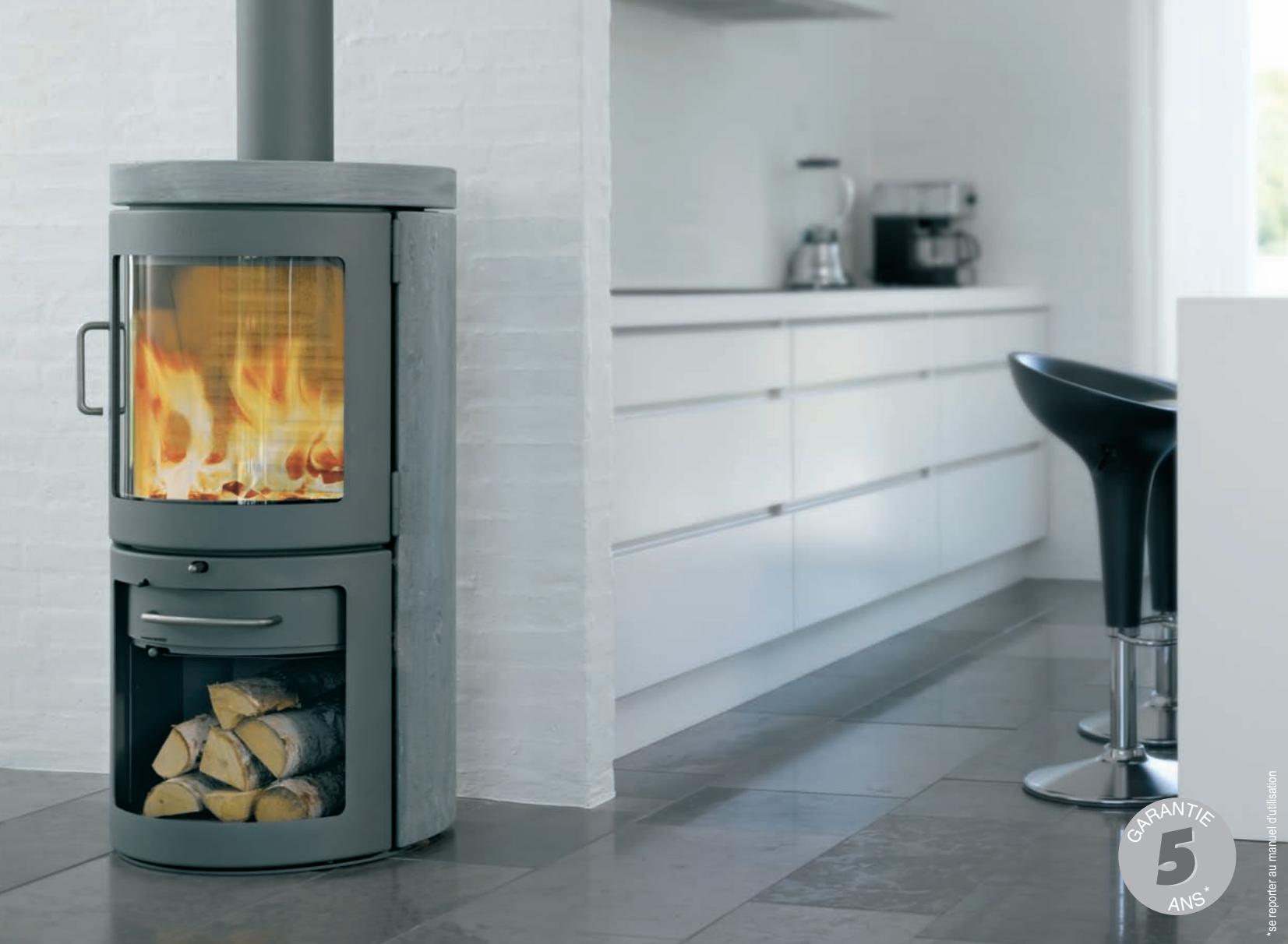

Hwam

Figaro

• Puissance nominale : 6 kw
• Puissance maximale : 9 kW
• Buches:45cm

• Rendement : 81,6 %

• Emission (% CO à 13% O_2):0,11%
  Volume chauffé : jusqu'à 320 m³

• Sortie fumées : 0 150 verticale uniquement
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
  Balayage d'air de la vitre
  Couleurs : noir ou gris
• Poids : 133 kg
  Option kit arrivée d'air extérieur étanche
  *selon isolation du batiment

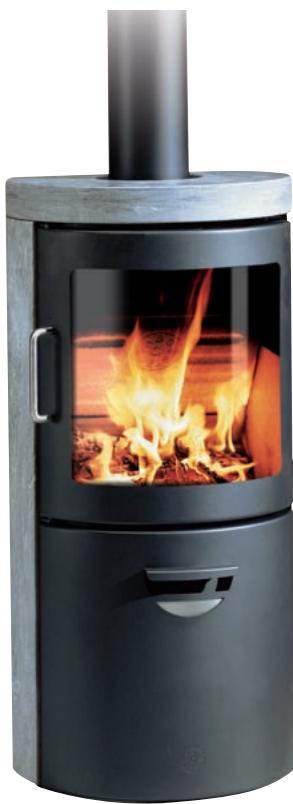

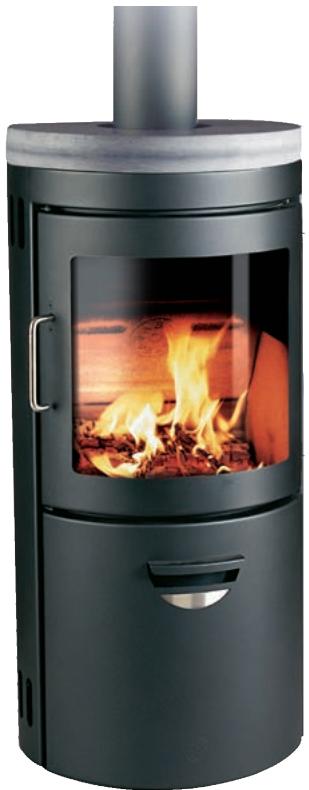

Hwam

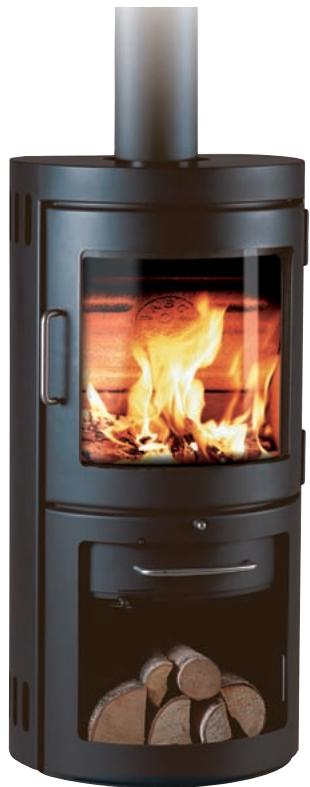

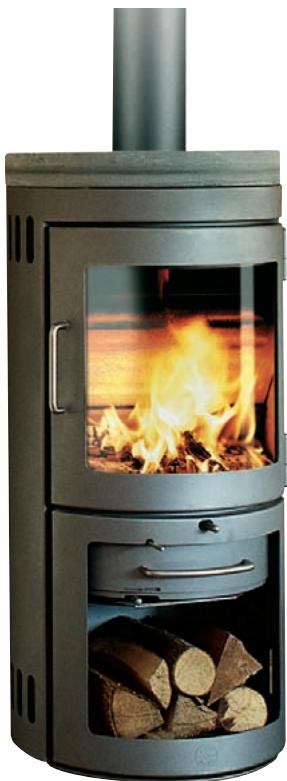

Monet

• Puisance nominale : 6 kw
  Puisance maximale:8Kw
  Buches:37cm
• Rendiment : 80,8 %
• Emission (% CO à 13% O_2):0,10%
  Volume chauffé: jusqu'à 300 m³*
  Sortie fumées : 0 150 horizontally ou verticale
  Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
• Couleurs : noir ou gris
• Poids du modulo ci dessus: 245kg
• Option kit arrivée d'air extérieur étanche
  *son isolation du batiment

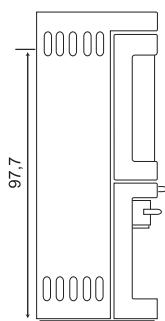

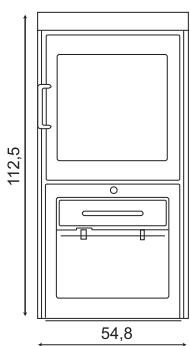

Huam

Monet

MI PL

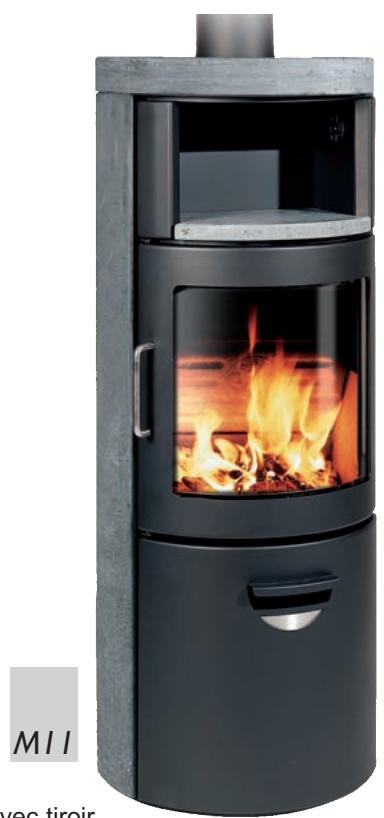

Monet avec tiroir et plateau pierre ollaire

M3
Monet avec niche à buches

MI

Monet avec tiroir

Monet avec niche à buches et plateau pierre ollaire

M3 PL

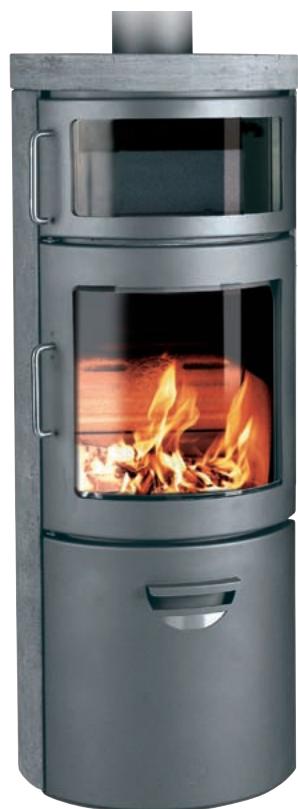

hwam

Monet

M5

Monet avec tiroir
et habillage pierre ollaire

Monet avec niche à buches et habillage pierre ollaire

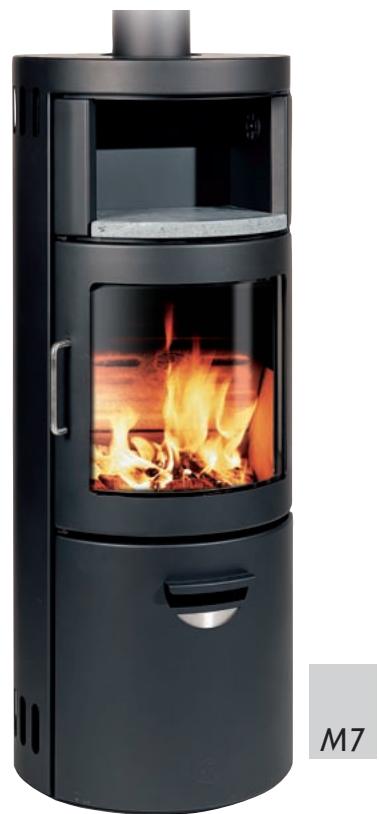

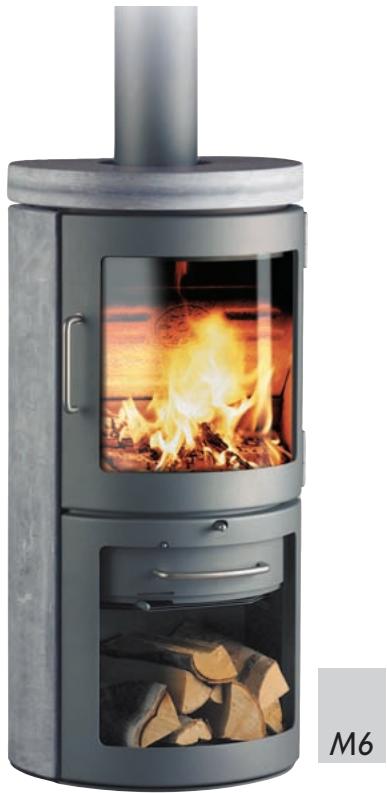

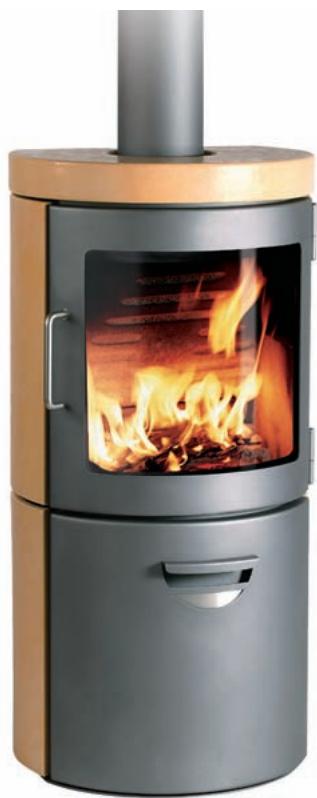

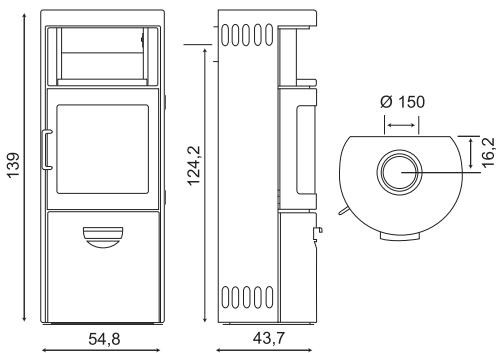

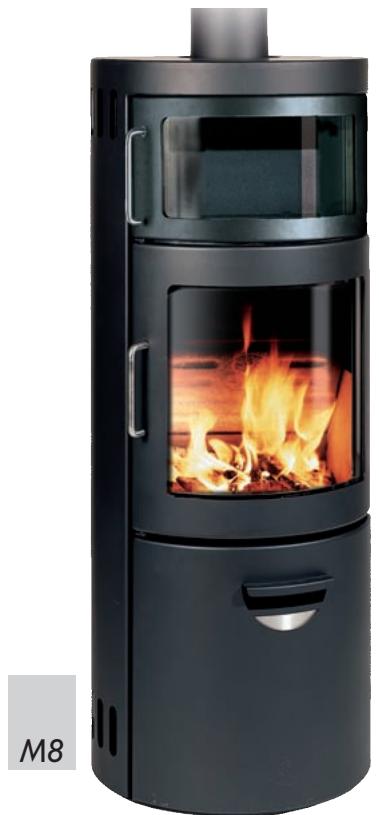

Hwam
Monet
Habillage ceramique

Habillage céramique

disponible pour :

• Monet M5 ou M6
• Sortie verticale uniquement

Chili

Gingembre

Amande

Hwam Monet

Monet avec tiroir et compartmentécalorifique

Monet avec tiroir, habillage pierre ollaire et compartmente cuisson

Monet avec tiroir et compartmente cuisson

Monet avec tiroir, habillage pierre allaire et compartment calorifique

Modèle conforme à la norme EN 13240

Hwam

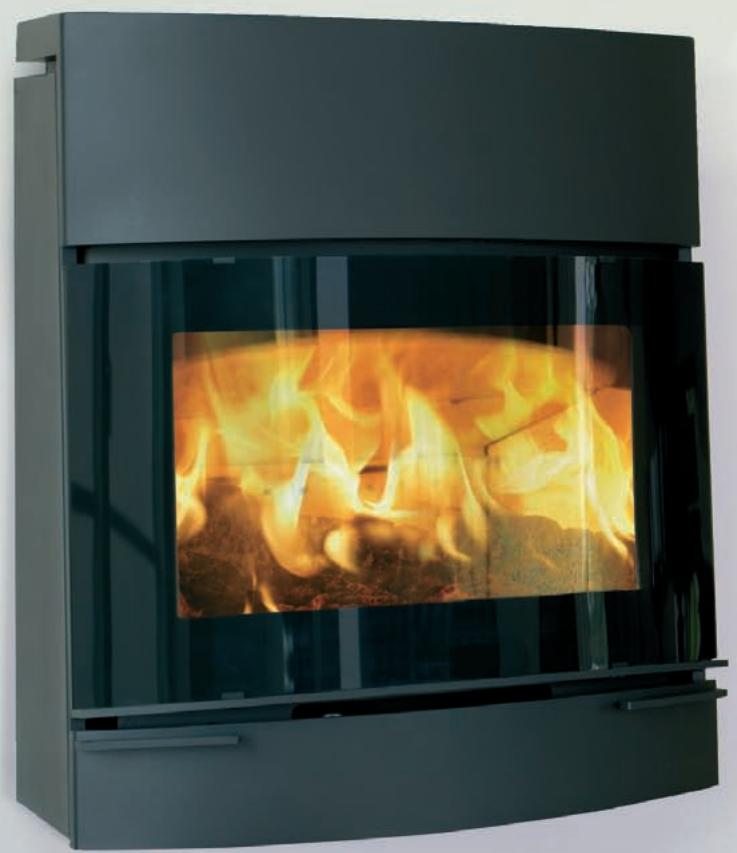

3610

sur socle

• Puissance nominale : 6,5 kW
• Puissance maximale: 9 kW
  Buches:33cm
• Rendiment : 78,3 %
• Emission (% CO à 13% O2): 0,09%
  Volume chauffé : jusqu'à 320 m³*
  Sorties fumées : 0 150 horizontally ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
  Couleur: noir
• Poids : 112 kg
• Option socle (3kg)
  Option kit arrivée d'air extérieur etanche
  *selon isolation du bâtiment

Hwam

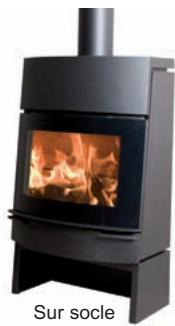

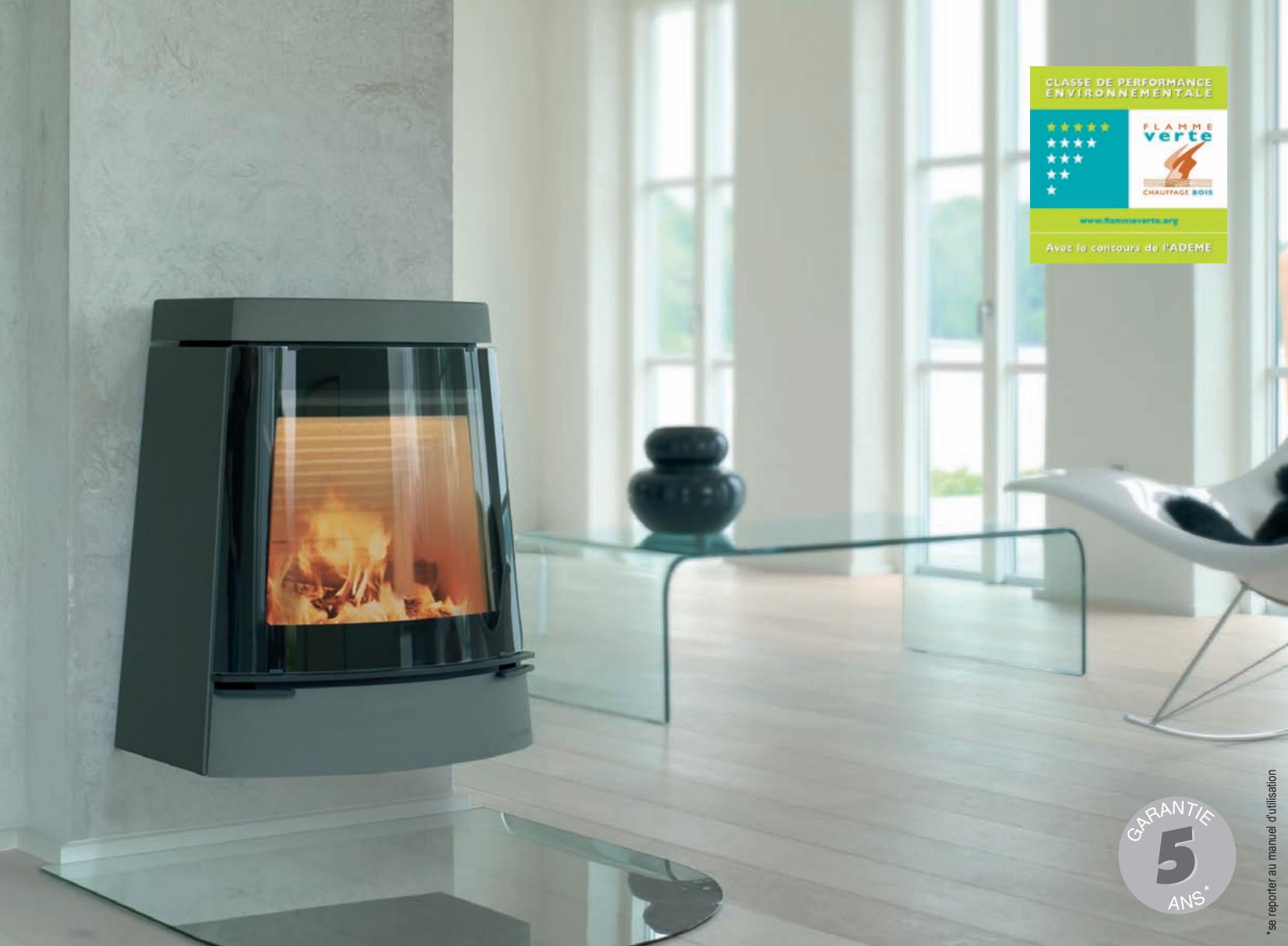

44IO

• Puissance nominale : 6 kw

• Puissance maximale: 9 kW

Buches:45cm

• Rendement : 81,6 %

• Emission (% CO à 13% O_2):0,11%

Volume chauffé: jusqu'à 320 m³

Sortie fumées : 0 150 horizontale ou verticale

• Double combustion «Automagique»

• Régulation automatique arrivées d'air primaire et secondaire

• Chambre de combustion en vermiculite

• Balayage d'air de la vitre

• Couleurs : noir ou gris

• Poids : 109 kg

• Porte relevable

• Option socle (16 kg)

• Option kit arrivée d'air extérieur étanche

*selon isolation du batiment

Adossé au mur

Système d'évacuation des cendres breveté, pour un nettoyage plus facile

Hwam

3320

• Puissance nominale : 5 kw
  Puisance maximale:8kW
  Buches:33cm
• Rendement : 79 %
• Emission (% CO à 13% O_2):0,11%
  Volume chauffé : jusqu'à 260 m³
• Sortie fumées : 0 150 horizontally ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
  Balayage d'air de la vitre
  Couleurs : noir ou gris
• Poids : 95 kg
• Porte relevable
• Option socle (15 kg)
  Option kit arrivée d'air extérieur étanche
  *son isolation du bâtiment

Hwam

33IO

• Puissance nominale : 5 kw
  Buches:33cm
• Rendement : 79 %
• Emission (% CO à 13% O_2):0,11%
  Volume chauffé: jusqu'à 260 m³
  Sortie fumées : 0 150 horizontale ou verticale
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
• Couleurs : noir ou gris
• Poids : 92 kg
• Porte relevable
  Option socle
• Option kit arrivée d'air extérieur étanche
  *son isolation du bâtiment

Adossé au mure

Système d'évacuation
des cendres
brevété, pour un
nettoyage plus facile

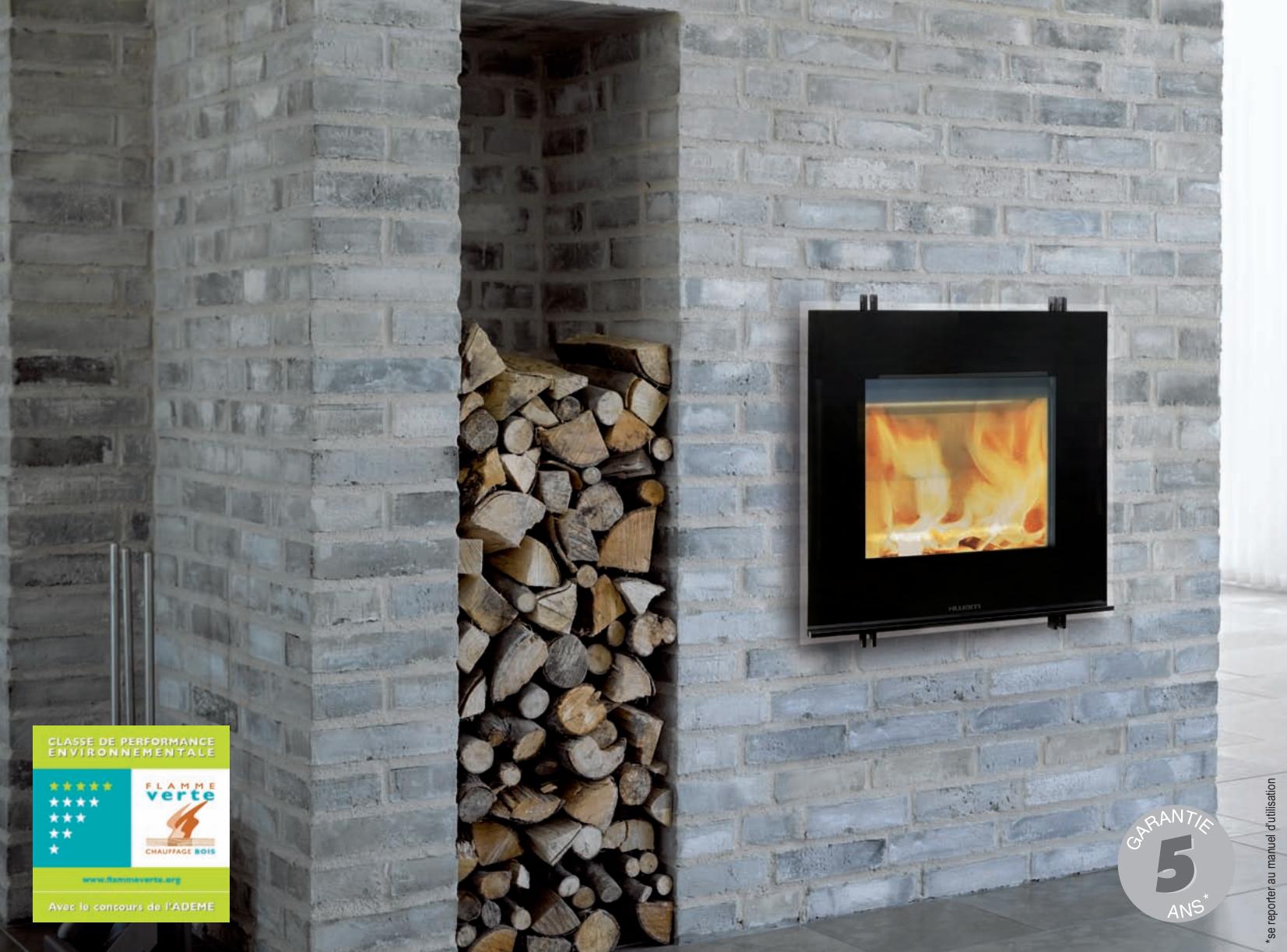

les inserts

Hwam

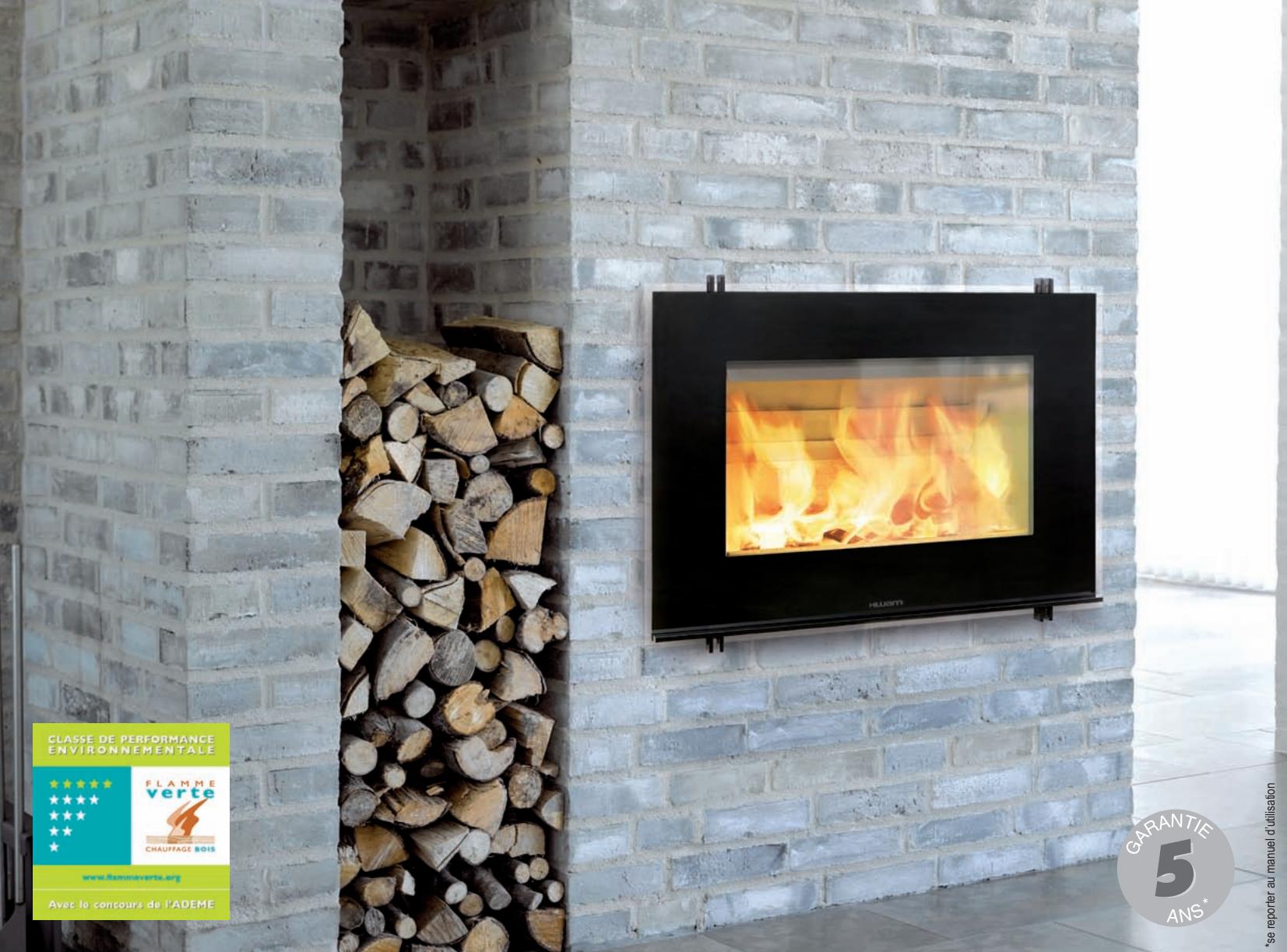

I_30 / 45

Puisssance nominale:4,9kw
- Puissance maximale: 7 kW
Buches:33cm
- Rendement : 80,3 %
- Emission (%CO à 13% O_2 ): 0,10%
Volume chauffé : 260m³
Sortie fumées : 0 150
- Poids: 82 kg
- Double combustion «Automagique»
- Régulation automatique arrivées d'air primaire et secondaire
- Chambre de combustion en vermiculite
Balayage d'air de la vitre
- Cadre de vitre noir
- Option kit arrivée d'air extérieur étanche
*selon isolation du bâtiment

Pour etre nettoyee facilement la vitre bascule vers l'avant

Hwam

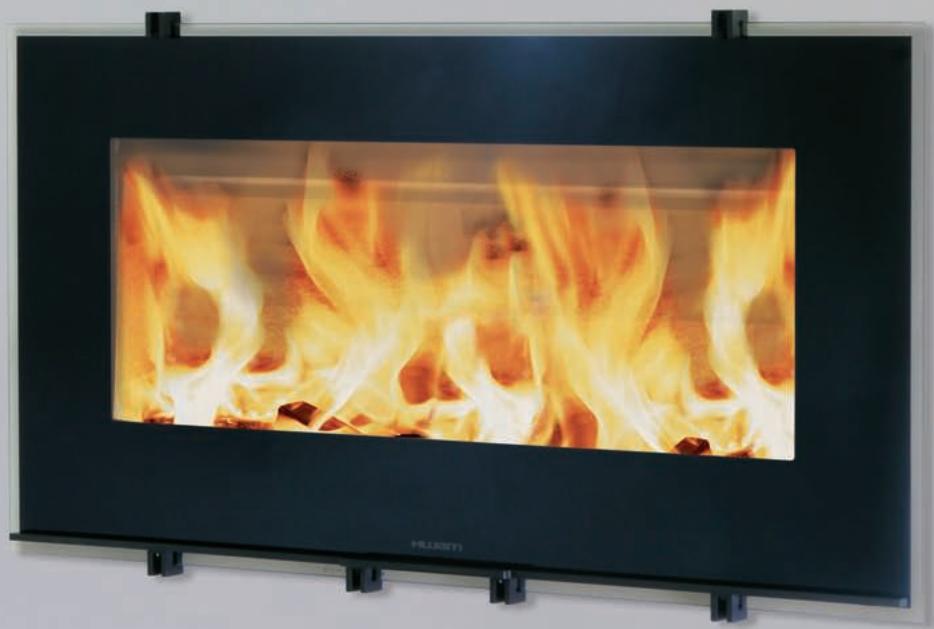

I_30 / 55

• Puissance nominale : 6 kw
• Puissance maximale : 10 kW
  Buches:50cm
• Rendiment : 79,1 %
• Emission (%CO à 13% O₂): 0,09%
  Volumechauffe:300m³
  Sortie fumées : 0 150
• Poids : 98 kg
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
  Balayage d'air de la vitre
• Cadre de vitre noir
• Option kit arrivée d'air extérieur étanche
  *selon isolation du batiment

Pour etre nettoyee facilement la vitre bascule vers l'avant

Hwam

I_30 / 65

• Puissance nominale : 10 kw
• Puissance maximale : 14 kW
  Buches:60cm
• Rendement : 78,5 %
• Emission (%CO à 13% O₂): 0,12%
  Volumechauffe: 400m^3
  Sortie fumées : 0 150
• Poids : 126 kg
• Double combustion «Automagique»
• Régulation automatique arrivées d'air primaire et secondaire
• Chambre de combustion en vermiculite
• Balayage d'air de la vitre
• Cadre de vitre noir
• Option kit arrivée d'air extérieur étanche
  *son isolation du batiment

Pour etre nettoyee facilement la vitre bascule vers l'avant

Les poèles à bois dégagent une température élevée. L'installation doit être effectuee dans les règes de l'art particulierement en ce qui concerne l'isoation et les distances à respecter lors du montage par rapport aux matériaux inflammables. La responsabilité du fabricant est limitée à la garantie spécifique sur les différentes fournitures composant les poèles. Il y a lieu de se conformer pour l'installation à la notice délivrée avec chaque appariel. Les poèles sont conformes à la norme Européenne EN 13240, et les inserts conformes à la norme Européenne EN 13229 DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFORMEMENT AU DTU 24-2.

Hwam

intelligent heat

est distribué en exclusivité par :

Z.l. de Lherat - 63310 RANDAN (France)

www.seguin.fr - [e-mail]

Votre vendeur conseil :
