Type de produit	Quad
Marque	ADLY
Modèle	300 S
Cylindrée	300 cm³
Type de moteur	4 temps, refroidi par air
Démarrage	Électrique
Transmission	Manuelle, 5 vitesses avec marche arrière
Capacité d'huile moteur	2 L
Capacité du réservoir de carburant	8,2 L
Dimensions (L × l × H)	1740 × 1030 × 1080 mm
Hauteur de selle	750 mm
Empattement	1160 mm
Poids à sec	190 kg
Freins	Avant et arrière : disque
Suspension avant	Double triangulation avec amortisseurs réglables (5 positions de pré-charge)
Suspension arrière	Bras oscillant avec amortisseur réglable (5 positions de pré-charge)
Pneus avant	21 × 7-10
Pneus arrière	21 × 10-8
Batterie	YTX9-BS, 12 V
Bougie d'allumage	NGK CR8E
Huile moteur recommandée	4 temps SAE 10W/40 ou SAE40 (synthétique conseillé)
Carburant	Essence sans plomb, indice d'octane 92 ou plus
Pression des pneus recommandée	10 psi (0,35 kgf/cm²)

FOIRE AUX QUESTIONS - 300 S ADLY

Comment démarrer le moteur du ADLY 300 S ?

Assurez-vous que le commutateur principal est sur la position de marche (ON). Mettez la transmission au point mort. Fermez la poignée de gaz. Appuyez sur le bouton de démarreur électrique sans dépasser 10 secondes. Si le moteur ne démarre pas, utilisez le starter (levier gauche) par temps froid.

Comment vérifier le niveau d'huile moteur ?

Placez le quad sur une surface plane. Retirez la jauge d'huile (sous la selle). Essuyez-la, réinsérez-la sans visser, puis retirez-la à nouveau. Le niveau doit se situer entre les repères min et max. La capacité totale est de 2 litres d'huile 4 temps SAE 10W/40 ou SAE40.

Comment régler la suspension du quad ?

Les amortisseurs avant et arrière disposent de 5 positions de pré-charge. Utilisez une clé à ergot pour tourner la molette de réglage sur l'amortisseur. Tournez dans le sens horaire pour augmenter la pré-charge (suspension plus ferme), antihoraire pour la diminuer (plus souple). Ajustez selon le poids du conducteur et le terrain.

Quelle huile moteur utiliser pour le ADLY 300 S ?

Utilisez une huile 4 temps de viscosité SAE 10W/40 ou SAE40. Une huile synthétique est recommandée pour une meilleure protection. Pour la transmission, utilisez de l'huile SAE 90. La capacité d'huile moteur est de 2 litres.

Comment changer de vitesse sur le quad ?

Le quad est équipé d'une transmission manuelle 5 vitesses avec marche arrière. Pour changer de vitesse : tirez le levier d'embrayage gauche, sélectionnez la vitesse avec le sélecteur au pied (gauche du moteur), puis relâchez doucement l'embrayage. Le point mort se trouve entre la première et la seconde.

Comment engager la marche arrière ?

Arrêtez complètement le véhicule et mettez la transmission au point mort. Appuyez sur le bouton de marche arrière (à gauche du levier d'embrayage) et maintenez-le tout en tirant le levier d'embrayage. Relâchez doucement l'embrayage pour reculer. Un témoin lumineux indique que la marche arrière est engagée.

Comment vérifier la batterie du quad ?

Ouvrez la selle, débranchez d'abord la borne négative (-, noire) puis la positive (+, rouge). Retirez la batterie. Mesurez la tension avec un multimètre : elle doit être d'au moins 12 V. Nettoyez les bornes si nécessaire et rechargez la batterie selon les instructions. La batterie est une YTX9-BS.

Comment utiliser le frein de stationnement ?

Pour activer le frein de stationnement : tirez fermement le levier de frein droit (avant) et appuyez sur la gâchette de verrouillage située sur le levier. Les roues arrière seront bloquées. Pour déverrouiller : tirez à nouveau fermement sur le levier de frein droit pour libérer la gâchette.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que le coupe-circuit (si présent) est sur la position RUN. Assurez-vous qu'il y a assez d'essence dans le réservoir et que le robinet d'essence est ouvert (position ON). Vérifiez la procédure de démarrage (point mort, starter si nécessaire). Si le problème persiste, contactez un revendeur agréé.

Quelles sont les recommandations pour le rodage du quad ?

Pendant les premières semaines (environ 500 km ou 20 heures), évitez les accélérations brusques et les hauts régimes. Variez les vitesses pour permettre aux pièces de s'adapter. Un bon rodage prolonge la durée de vie du moteur et améliore les performances à long terme.

MODE D'EMPLOI 300 S ADLY

1. Avant-propos 1 2. Avertissement 1 3. Pour votre sécurité 2 4. Caractéristiques 2 5. Vérifications et révisions périodiques 3 6. Vérifications avant fonctionnement 3 7. Fonctionnement 5 8. Façon correcte de conduire 9 9. En cas de mauvais fonctionnement 10 10. Numéro d'identification 10 11. Instructions de montage 12 12. Inspection avant livraison 12

Avant-propos

Nous vous remercions d'avoir acheté ce véhicule.

Ce manuel du propriétaire a été conçu pour vous expliquer comment utiliser le véhicule et comment effectuer l'entretien nécessaire pour votre sécurité.

Veuillez lire ce manuel avant d'utiliser le véhicule.

Nous souhaitons sincèrement que vous passiez un agréable moment en utilisant ce véhicule. Si vous avez des problèmes avec cette QUAD, n'hésitez pas à contacter un revendeur près de chez vous.

Conducteur uniquement

UN ADULTE DOIT EXPLIQUER LE FONCTIONNEMENT DU VEHICULE

• Ne pas laisser votre enfant conduire sans surveillance.

Garder la bonne distance de sécurité entre vous et le Quad et d'autres véhicules.

• Ce vehicule a ete concu pour une utilisation sur route ou terrain hors piste stable et sans obstacles.
• Le parent et l'enfant doivent bien comprendre toutes les instructions de ce manuel, avant l'utilisation du vehicule.
• Lorsque vous utilisez le véhicule sur des routes publiques, ne pas tourner à des vitesses élevées pour ne pas renverser le véhicule. Ce véhicule n'est pas équipé de différentiel.
• Ne pas utiliser le véhicule lorsque vous êtes sous l'influence d'alcool ou de drogues. Votre capacité de jugement en sera diminuée, risquant d'entraîner des blessures graves ou même la mort du conducteur.

CYLINDREE DU MOTEUR	300
TYPE	REFROIDIPAR AIR,4 TEMPS
DEMARRAGE	ELECTRIQUE
GRAISSAGE	Carter graissé
TRANSMISSION	Manuel / 5 vitesses avec marche arrière
BOUGIE	NGK,CR8E
BATTERIE	YTX9-BS
CAPACITE D'HUILE	2 Litres
RESERVOIR D'ESSENCE	8.2 Litres
LONGUEUR	1740 mm
LARGEUR	1030 mm
HAUTEUR	1080 mm
HAUTEUR DE SELLE	750 mm
EMPATTEMENT	1160 mm
POIDS	190 kg
FREIN	Avant: D/G Disque Arrière: Disque
SUSPENSION	Avant: double triangulation avec amortisseurs à 5 positions de réglage en pré-charge. Arrière: Bras oscillant avec amortisseur à 5 positions de réglage en pré-charge.
PNEU AVANT	21 x 7-10
PNEU ARRIERE	21 x 10-8

Verifications et revisions periodiques

Tableau d'entretien Les fréquences d'entretien indiquées dans ce tableau sont basées sur une utilisation dans des conditions moyennes. Si vous utilisez le véhicule dans des endroits particulièrement poussièux, vous devrez effectuer des révisions à des fréquences plus rapprochées.

Fréquence entretien Pièces à vérifier	500 km ou 20h	1500 km ou 100h	3000 km ou 200 h	4500 km ou 300 h	6000 km ou 400 h	7500km ou 500h	9000km ou 600h	10500km ou 700h	12000km ou 800h	13500km ou 900h
Filtre à air	I	I	I	I	I	I	I	I	I	I
Filtre à essence/Tuvau d'alimentation	I	I	I	I	I	I	I	I	I	I
Pression des pneus/Usure	I	I	I	I	I	I	I	I	I	I
Batterie	I	I	I	I	I	I	I	I	I	I
Etat des freins et serrage guidon	I	I	I	I	I	I	I	I	I	I
Amortisseur	I	I	I	I	I	I	I	I	I	I
Serrage boulonnerie	I	I	I	I	I	I	I	I	I	I
Bougie			I		I		I		I
Remplacer l'huile de la boîte à vitesse	I	I	I	I	I	I	I	I	I	I
Graissage du châssis	I	I	I	I	I	I	I	I	I	I
Carburateur	I	I	I	I	I	I	I	I	I	I
Chaîne de transmission	I	I	I	I	I	I	I	I	I	I
Quantité d'huile	I	I	I	I	I	I	I	I	I	I
Réglage culbuteur	I		I		I		I		I

1: Inspecter, vérifier, remplacer si nécessaire.

Verifications avant fonctionnement

Effectuer les vérifications quotidiennement avant le fonctionnement du véhicule. Ces vérifications ne prennent que quelques minutes et pourraient sauver votre vie.

• Vérifier l'état et la pression des pneus.
• Vérifier les écrous, les boulons et autres attaches.
• Vérifier l'état et la tension de la chaîne de transmission.
• Vérifier le bon fonctionnement du coupe-circuit (moteur).
• Vérifier le bon fonctionnement de la poignée de gaz.
• Vérifier le niveau de carburant dans le réservoir et le niveau d'huile.
• Vérifier le bon fonctionnement des freins. Vérifier que vous puissiez tourner facilement à gauche et à droite en utilisant le guidon.
• Vérifier le bon fonctionnement du levier de frein. La course devrait être de 1 à 2 cm.
• Essayer les freins dès que vous mettez en marche le véhicule.

Vérifier le niveau d'huile et / ou remplir

Attention:

• Vérifier que vous ayez un niveau suffisant d'huile et que le bouchon soit correctement installé.
• Capacité du réservoir d'huile : 2.0 Litres
• Huile préconisée : Huile moteur 4 Temps uniquement, une huile synthétique est recommandée.
• Utiliser l'huile SAE 90 pour l'huile de transmission.
• Si le niveau d'huile est insuffisant, conduire sur longues distances pourrait endommager le moteur.

Vérifier et remplir le carburant

• Arrête le moteur avant de remplir le réservoir.
• Utiliser de l'essence sans plomb avec un indice d'octane de 92 ou plus.
• Tourner le bouchon du réservoir à droite pour le desserrer. Tourner-le à gauche pour le desserrer.
• Ne pas trop remplir le réservoir d'essence pour éviter un feu lorsque le moteur est chaud.

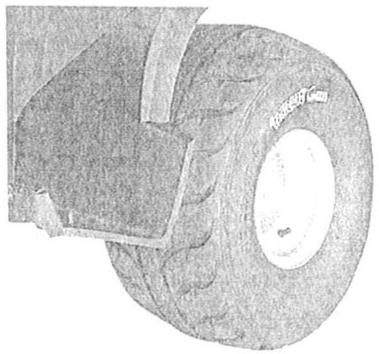

Vérifier la pression des pneus

Taille du pneu : avant 21 x 7-10

arrière 21x10-8

Pression recommandée : 10 psi (0.35 kgf/cm²)

Pression max : 15 psi (1.05 kgf/cm²)

Pression min: 3.5 psi (0.245 kgf/cm²)

Ne pas gonfler au-delà de la pression indiquée.

Vérifier les sculptures du pneu pour détecter du gravier ou des clous. Nettoyer si nécessaire.

Vérifier les sculptures du pneu pour détecter d'éventuels indices de craquelures ou une usure anormale.

Si l'usure dépasse la limite, remplacer le pneu.

Veuillez vérifier la bonne pression pneumatique sur les pneus.

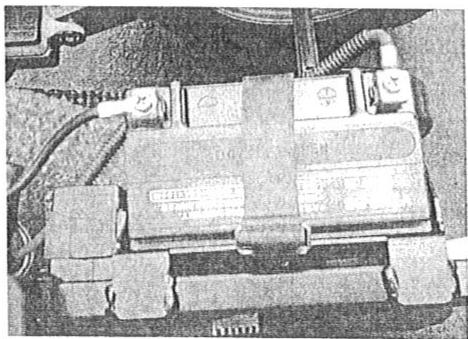

Vérifier la batterie.

Ouvrir la selle. - Retirer d'abord la borne négative, puis la borne positive. - Retirer la batterie et vérifier le voltage. Voltage normal: 12V ou plus. - Les bornes doivent toujours rester propres. - Charger la batterie en suivant les instructions.

(2) Vérifier les amortisseurs avant et arrière. - Appuyer sur la selle et le guidon pour vérifier le fonctionnement des amortisseurs.

(3) Vérifier que le pot d'échappement fonctionne normalement.

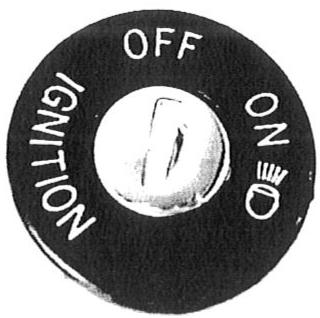

Commutateur principal

Pour arrêter le moteur. - La clé peut être retirée.

• Pour démarrer le moteur.
• La clé ne peut pas être retirée.

• Pour faire fonctionner le feu avant.
• La clé ne peut pas être retirée.

Demarreur electrique

• Pour faire démarrer le moteur

Attention:

• Ne pas appuyer sur le bouton de démarreur lorsque le moteur est en route.
• Ne pas appuyer sur le bouton de démarreur pendant plus de 10 secondes pour démarrer le moteur.

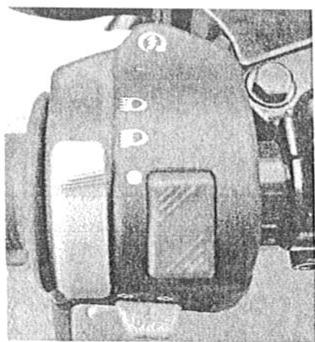

Commutateur de FEU avant

Feux de croissance

Pour des conditions normales.

Feux de route

Pour éclairer une plus grande partie de la route.

Avertisseur SONORE

Allumer le commutateur principal et appuyer sur le bouton de l'avertisseur sonore pour le faire fonctionner.

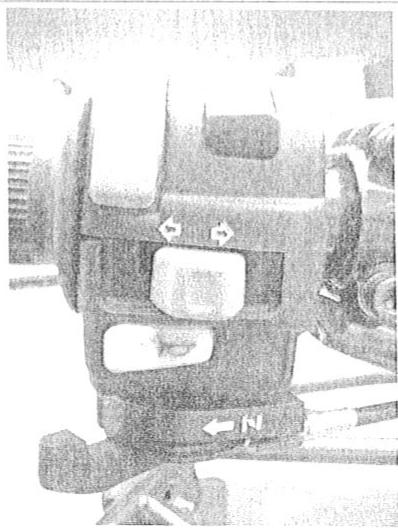

Commutateur de clignotant

Le clignotant de droite clignote pour indiquer que vous tournez à droite. Le clignotant de gauche clignote pour indiquer que vous tournez à gauche. ATTENTION:

Utiliser le clignotant pour tourner.

Arrêter le clignotant après avoir tourné.

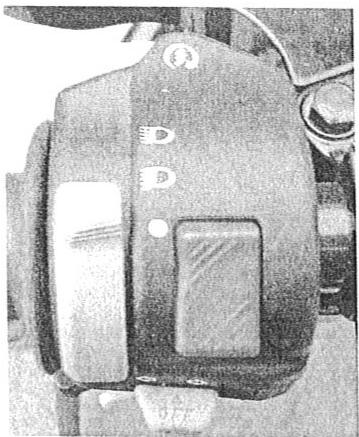

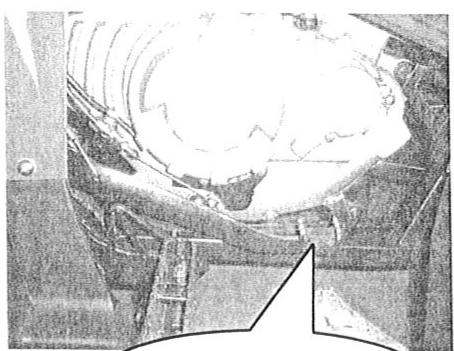

FEUX De detresse

• Les 4 feux clignoteront en même temps. STOP

NOMENCLATURE & FONCTIONNEMENT TABLEAU DE BORD

• La pédale du freinage intégral se trouve du côté droit du véhicule devant le repose-pied. Lorsque vous appuyez sur la pédale, les 4 roues seront freinées simultanément.

Pédale de frein

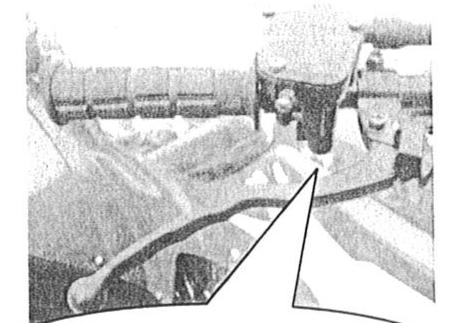

FREIN de stationnement

• Tirer sur le levier de frein droit pour le faire fonctionner.
• Appuyer sur le levier pour bloquer les freins de stationnement

Frein de stationnement

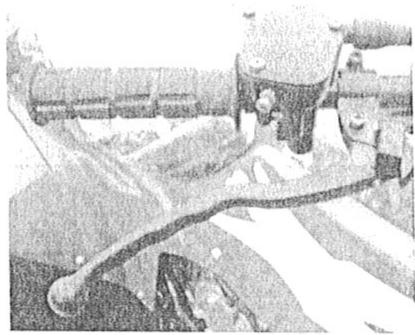

Pour debloquer le FREIN de stationnement

• Tirer fermement sur le levier de frein droit.
• Appuyer sur la gachette pour bloquer les freins. Lorsque cette position est verrouillée, les freins sont bloqués et les roues arrière immobilisées.

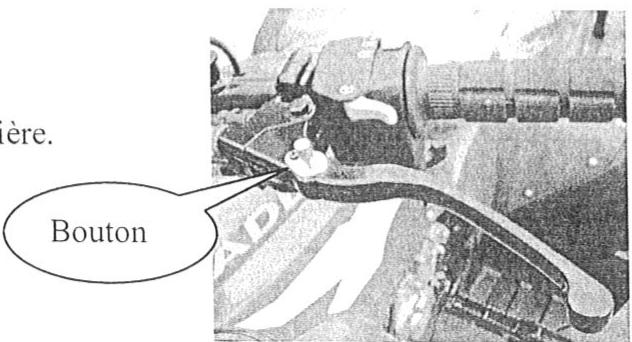

LEVIER D'embrayage

• Le levier de gauche a pour fonction de débrayer.
• Pousser sur le bouton pour engager le mode marche arrière.

MARCHE Arriere

1. Appuyer sur le bouton à gauche et tirer sur le levier.
2. Appuyer sur le levier à gauche du moteur pour le mettre au point mort.

Arrêter le véhicule complètement avant de le mettre en marche arrière.

1. Mettre les vitesses au point mort.
2. Appuyer sur le bouton sur le levier gauche pour débrayer.
3. Utiliser la main droite pour tirer le levier à gauche du moteur.
4. Le levant de la marche arrière s'allumera.
5. Relâcher doucement le levier gauche pour engager la marche arrêté.

Demarrage du moteur

Vérifier l'huile et le niveau d'essence avant le démarrage du véhicule.

1. Allumer le commutateur principal.
2. Démarrer le moteur.

Pour utiliser le démarreur électrique, la poignée de gaz doit être fermée et les vitesses au point mort. Appuyer sur le bouton de démarreur.

Attention:

Relacher le démarreur immédiatement après le démarrage du moteur.

Ne pas appuyer encore une fois sur le starter lorsque le moteur est en route pour ne pas endommager le moteur du démarreur.

Démarrer le moteur dans un endroit bien ventilé car les gaz d'échappement sont constitués de composants nocifs tels que le monoxyde de carbone.

Si le moteur ne démarre pas après 3-4 secondes, ouvrir la poignée de gaz légèrement.

Utiliser le starter en bas à gauche si la température est BASSE et que le moteur ne démarre pas.

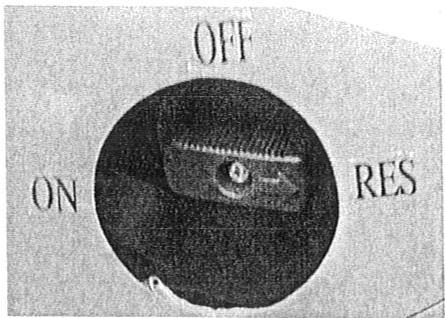

Robinet d'essence

• Le robinet d'essence se trouve sur le côté gauche du véhicule.
• Lorsque la flèche sur le levier est sur la position « ON », l'essence arrive normalement.
• Lorsque la flèche est sur la position « OFF », l'essence n'arrive pas.
• Lorsque la flèche est sur la position « RES », veuillez remplir le réservoir d'essence le plus vite possible.

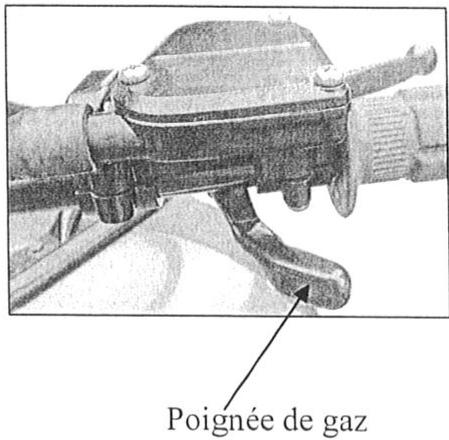

Mise en ROUTE

Appuyer doucement sur la poignée de gaz pour contrôler la vitesse. - L'accélération est l'augmentation de la vitesse. Appuyer doucement sur la poignée de gaz lorsque vous conduisez sur une pente pour activer le moteur.

• La décelération est la diminution de la vitesse. Pour diminuer la vitesse, relâchez la poignée de gaz.
• La rotation des roues arrière ne peut pas se faire à des fréquences différentielles. Le conducteur doit apprendre à changer de position, à contrôler la poignée de gaz pour ne pas retourner le véhicule.

Arreter le vehicule

En s'approchant du lieu de stationnement.

• Relâcher la poignée de gaz et actionner les freins avant et arrière, pour arrêter complètement le véhicule.
• Le moteur s'arrête lorsque le commutateur principal sera sur la position « OFF ».
• Ne pas stationner sur un sol instable pour ne pas renverser le véhicule.

Attention:

Ne pas tourner le commutateur principal sur la position « OFF » pendant que le véhicule est en marche.

RODAGE

Pendant les premières semaines d'utilisation, ne pas conduire très vite et ne pas approcher la limite maximale de tr / min du moteur. La période de rodage augmentera beaucoup la durée de vie du véhicule et la puissance du moteur dans le long terme.

En cas de mauvais fonctionnement

Si le moteur ne démarre pas.

Si le moteur s'arrête.

Essayer de trouver les causes de ces mauvais fonctionnements vous-même en faisant les démarches suivantes:

• Vérifier que le coupe-circuit est sur la position "RUN"
• Vérifier qu'il y a un niveau suffisant d'essence dans le réservoir. Vérifier la procédure de démarrage.

Contactez un revendeur près de chez vous le plus vite possible pour vérifier le véhicule en cas de mauvais fonctionnement.

NUMERO D'identification

Veuillez écrire ici le numéro de chassis et de moteur

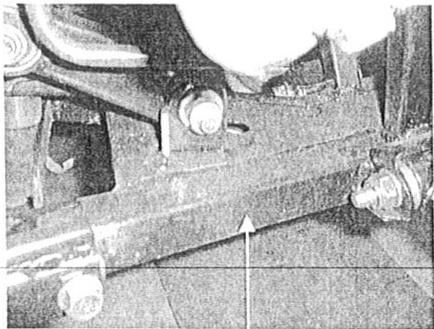

Le numéro de chassis est indiqué sur le côté droit du chassis. N° de chassis RFL

NUMERO DE CHASSIS

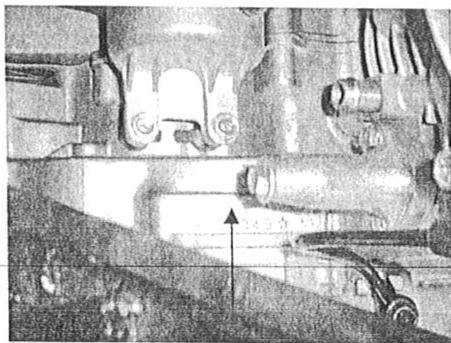

Le numéro de moteur est indiqué en bas à gauche du carter. N^o de moteur.

NUMERO DE MOTEUR

Inspections et revisions

DATE D'ACHAT:

REVENDEUR:

INSPECTION(1)

DATE:

REVENDEUR

INSPECTION(2)

DATE:

REVENDEUR

INSPECTION(3)

DATE:

REVENDEUR

INSPECTION(4)

DATE:

REVENDEUR

INSPECTION(5)

DATE:_

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

INSPECTION(6)

DATE:

REVENDEUR

INSPECTION(7)

DATE:

REVENDEUR

INSPECTION(8)

DATE:_

REVENDEUR

INSPECTION(9)

DATE:

REVENDEUR

INSPECTION(10)

DATE:

REVENDEUR

INSPECTION(11)

DATE:

REVENDEUR

INSPECTION(12)

DATE:

REVENDEUR

Instructions de montage

Pour QUAD-300

1. Retirer la batterie et la remplir d'acide de batterie. Si vous chargez la batterie avant l'utilisation du véhicule, sa durée de vie en sera augmentée.
2. Monter les roues arrière et les pièces dans l'ordre suivant:

A. 18x40x4.5mm rondelle (les grosses rondelles) B. 18mm écrou à six pans (450~550kg-cm, 44~54N-m, couple de serrage) C. Goupille fendue (ouvrir le bout après installation) D. Capuchon en caoutchouc.

1. Monter les roues avant et les pièces dans l'ordre suivant :

A. 18 × 40 × 4.5 ~mm roundelle (les grosses rondelles) B. 18mm écrou à six pans (torique 450 550kg - cm, 44 54N - m, couple de serrage) C. Goupille fendue (ouvrir le bout après installation) D. Capuchon en caoutchouc.

1. Monter le pare-chocs avant.
2. Insérer le guidon dans le pontet de blocage de la colonne de direction. Resserrer les 4 boulons à six pans.
3. Tirer sur le câble de verrouillage de la selle et retirer la selle. Monter la batterie, connecter le fil rouge à la borne positive (+) et le fil noir à la borne négative (-).
4. Vérifier la quantité d'huile en utilisant la jauge d'huile et remplir d'assez d'essence pour faire fonctionner le vé
5. Allumer le commutateur principal et essayer de démarrer le moteur. Afin d'utiliser le démarreur électrique:

A. Allumer le commutateur de démarrage qui se trouve sur la poignée gauche du guidon. B. Tirer sur le levier de frein arrêté. C. Appuyer sur le démarreur électrique pour démarrer le moteur.

1. Si vous utilisez le véhicule dans un endroit très poussiereux, ajoutez plus d'huile au filtre à air.

Inspection avant livraison

1. Écrire le numéro de chassis et de moteur dans le manuel du propriétaire.
2. Vérifier la bonne pression de chaque pneu comme indiqué sur le pneu ou dans le manuel du propriétaire.
3. Vérifier que le réservoir d'huile (4 temps, 10W/40 or SAE40) soit rempli.
4. Vérifier que la batterie soit bien installée.
5. Vérifier que les câbles de frein soient bien régles.
6. Verifier que le réservoir soit assez rempli pour pouvoir utiliser le véhicule.
7. Vérifier la bonne installation de la suspension et la chaîne de transmission.
8. Vérifier le bon fonctionnement des pièces électriques et des feux.
9. Vérifier que le manuel du propriétaire et le sac à outils soient sous la selle.
