USB-LIVE2 - Carte de capture vidéo HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Dispositif de capture vidéo USB
Caractéristiques techniques principales	Capture vidéo en temps réel jusqu'à 1080p à 30 images par seconde
Connectivité	USB 2.0, compatible avec Windows et Mac
Dimensions approximatives	10,5 x 5,5 x 2,5 cm
Poids	150 g
Compatibilités	Compatible avec la plupart des logiciels de capture vidéo et de streaming
Alimentation électrique	Alimentation par USB, aucune source d'alimentation externe requise
Fonctions principales	Capture vidéo, diffusion en direct, enregistrement sur disque dur
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles pour les utilisateurs
Sécurité	Utiliser dans un environnement sec, éviter les chocs physiques
Informations générales utiles	Vérifier la compatibilité avec le système d'exploitation avant l'achat

FOIRE AUX QUESTIONS - USB-LIVE2 HAUPPAGE

Comment connecter le HAUPPAGE USB-LIVE2 à mon ordinateur ?

Pour connecter le HAUPPAGE USB-LIVE2, branchez simplement le câble USB fourni dans un port USB disponible de votre ordinateur. Le système devrait reconnaître automatiquement le périphérique.

Quel type de logiciel puis-je utiliser avec le HAUPPAGE USB-LIVE2 ?

Vous pouvez utiliser des logiciels de capture vidéo tels que OBS Studio, XSplit, ou le logiciel fourni avec le produit pour capturer et diffuser des vidéos.

Le HAUPPAGE USB-LIVE2 fonctionne-t-il avec un Mac ?

Oui, le HAUPPAGE USB-LIVE2 est compatible avec les ordinateurs Mac, mais vous devrez peut-être installer des pilotes spécifiques ou utiliser des logiciels compatibles.

Comment résoudre un problème de vidéo déformée ou de mauvaise qualité ?

Assurez-vous que le câble de connexion est en bon état et que la source vidéo est configurée correctement. Vérifiez également les paramètres de résolution dans le logiciel de capture.

Que faire si le HAUPPAGE USB-LIVE2 n'est pas reconnu par mon ordinateur ?

Essayez de brancher le périphérique sur un autre port USB, redémarrez votre ordinateur, ou réinstallez les pilotes fournis avec le produit.

Puis-je utiliser le HAUPPAGE USB-LIVE2 avec des consoles de jeux ?

Oui, le HAUPPAGE USB-LIVE2 peut être utilisé avec des consoles de jeux via une connexion HDMI, mais assurez-vous de configurer correctement les paramètres de sortie de la console.

Comment mettre à jour les pilotes du HAUPPAGE USB-LIVE2 ?

Visitez le site Web de Hauppauge, accédez à la section de support et téléchargez la dernière version des pilotes pour votre système d'exploitation.

Le HAUPPAGE USB-LIVE2 est-il compatible avec Windows 11 ?

Oui, le HAUPPAGE USB-LIVE2 est compatible avec Windows 11. Assurez-vous d'avoir les pilotes les plus récents pour une performance optimale.

Comment configurer le son lors de l'utilisation du HAUPPAGE USB-LIVE2 ?

Vérifiez les paramètres audio de votre logiciel de capture pour vous assurer que le HAUPPAGE USB-LIVE2 est sélectionné comme source audio. Vous pouvez également ajuster les niveaux de volume dans le logiciel.

Le HAUPPAGE USB-LIVE2 peut-il capturer des vidéos en 1080p ?

Oui, le HAUPPAGE USB-LIVE2 peut capturer des vidéos en qualité 1080p, selon les paramètres de votre source vidéo et les configurations de votre logiciel de capture.

MODE D'EMPLOI USB-LIVE2 HAUPPAGE

Guide d'installation pour Windows 7, Vista et Windows XP

Hauppauge Computer Works, Inc. 91 Cabot Court Hauppauge, NY 11788

Téléphone : 631-434-1600 Fax : [phone] Support technique : 631-434-3197 [e-mail]

1. Contenu de la boîte USB-Live2

• USB-Live2 périphérique de capture vidéo
• CD-ROM d'installation WinTV v7
• CD-ROM Ulead DVD MovieFactory pour créer des CD et DVD de vos enregistrements vidéo.

2. Comment fonctionne USB-Live2

USB-Live2 est un périphérique de capture vidéo pour Windows. Il peut être utilisé pour la numérisation vidéo à partir de caméras vidéo, magnétoscopes et autres sources vidéo analogiques.

Deux applications sont incluses avec USB-Live2 :

• WinTV v7, pour afficher la vidéo en direct sur votre PC et enregistrer la vidéo. DVD MovieFactory, pour éditer et graver vos enregistrements sur DVD ou CD.

Lors d'un enregistrement vidéo avec l'application WinTV v7, USB-Live2 crée un fichier .TS (transport stream). En configurant WinTV v7, vous pouvez également créer un fichier .MPG (MPEG-2).

DVD MovieFactory peut graver les fichiers TS sur DVD ou CD. Par conséquent, vous utiliserez WinTV v7 pour enregistrer les vidéos, puis DVD MovieFactory pour graver les enregistrements sur DVD ou CD.

USB-Live2 utilise le pilote Windows de capture WDM, ce qui rend USB-Live2 compatible avec la plupart des applications vidéo utilisant la technologie de capture WDM.

3. Installation de périphérique USB-Live2

Localisez, sur votre PC, un port USB 2.0 libre (normalement situé sur les côtés ou au dos de l'ordinateur). Pour des raisons techniques, nous ne recommandons pas de relier l'unité à un hub ou concentrateur USB.

Note : Si l'ordinateur est allumé quand vous connectez l'USB-Live2, l'assistant d'installation d'un nouveau matériel apparaît. Annulez SVP cette procédure (cliquez sur Annuler).

Indicateur LED

La LED bleue s'allume quand l'USB-Live2 est reconnu et activé par Windows (pilote de capture chargé). La LED verte s'allume quand l'USB-Live2 reçoit un signal vidéo numérique.

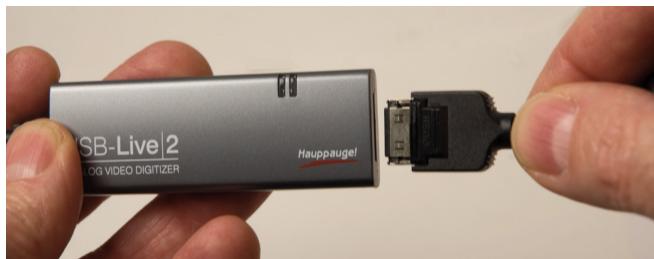

Connexion d'une source A/V

Branchez le câble d'entrée A/V dans le connecteur sur le côté de l'USB-Live2 (voir image ci-dessous). Connectez votre source A/V avec la connectique Composite ou S-Vidéo et Audio. Le connecteur A/V peut être facilement retiré de l'USB-Live2 en cliquant sur le bouton « push » du connecteur A/V.

4. Installation des pilotes et applications

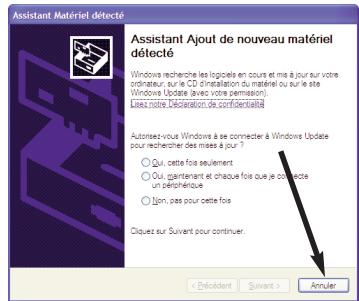

Allumez votre PC et attendez le démarrage complet de Windows. L'assistant d'installation d'un nouveau matériel apparaît, annulez SVP cette procédure en cliquant sur Annuler.

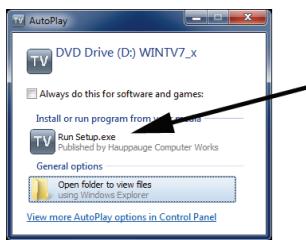

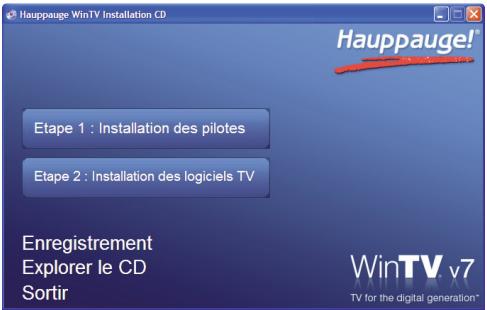

Insérez le CD-ROM d'installation WinTV v7 dans votre lecteur optique (CD-ROM ou DVD). Une fenêtre apparaît automatiquement. Sélectionnez votre langue.

Note : Si l'exécution automatique du CD-ROM ne fonctionne pas, parcourez le CD-ROM et double-cliquez sur Setup.

Cliquez sur Étape 1 : Installation des pilotes.

Vous serez alors face à une fenêtre bleue qui commencera à installer et à mettre à jour les pilotes pour votre produit.

Une fois terminé, un message s'affiche dans la barre. Si ce message est "Drivers have been updated Successfully", cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifiez la connexion de votre WinTV, ou contactez notre support technique.

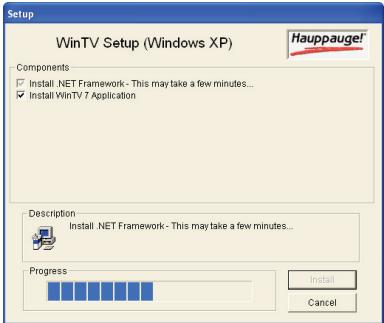

Cliquez maintenant sur Étape 2 : Installation des logiciels TV.

Un message apparaît quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintenant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

Note : Les derniers pilotes et applications sont disponibles sur

www.hauppauge.fr (mais conservez bien votre CD-ROM d'installation car il est requis pour l'installation du programme téléchargé).

5. Premiers pas avec l'application WinTV® v7

Pour exécuter l'application WinTV v7 et afficher la vidéo en direct, l'enregistrer et lire des vidéos sur votre PC, double-cliquez sur l'icône WinTV présente sur le bureau Windows.

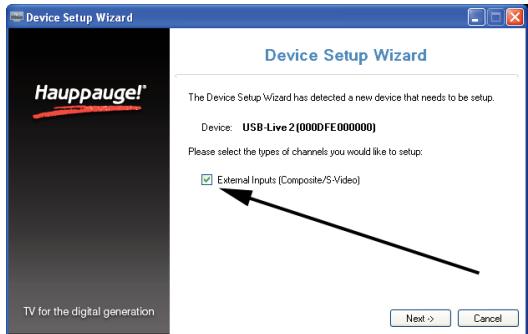

Au premier démarrage, l'Assistant de configuration apparaît automatiquement,

Sélectionnez Source Externe (entrée audio/vidéo) et cliquez sur

Suivant.

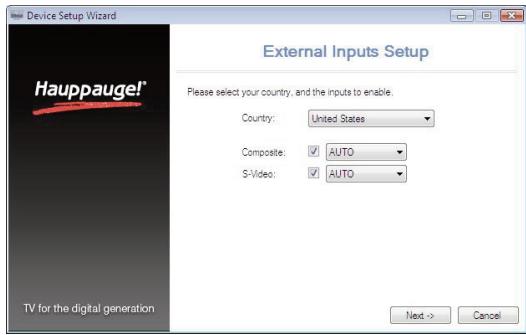

Les options Composite et S-Video sont sélectionnées. Vous pouvez laisser cette sélection sur "Auto" ou sélectionner la source.

vidéo et cliquez sur Suivant. Vous pouvez spécifier la présélection de la chaîne et son nom.

Si vous souhaitez connecter une source vidéo fonctionnant pour un autre pays que le vôtre, vous pouvez configurer le format de la vidéo manuellement à partir de la liste déroulante en modifiant la valeur de "AUTO".

Note : PAL est le format couramment utilisé en Europe. NTSC est le format de diffusion en Amérique du Nord.

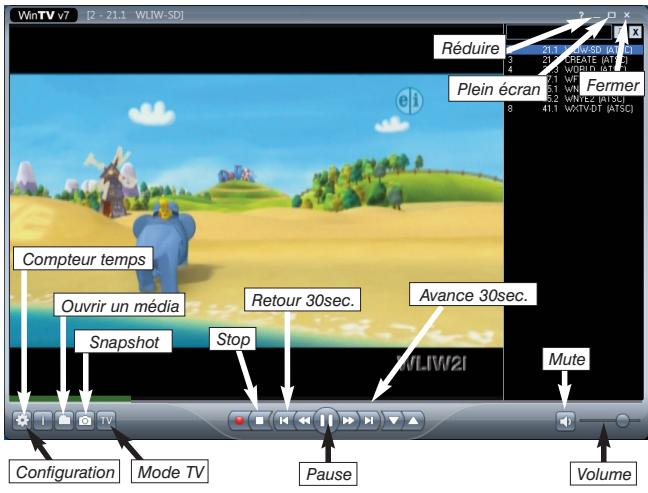

L'application WinTV® v7

WinTV v7 est une puissante application TV et Lecteur

Multimédia, avec une nouvelle interface simplifiée. Vous pouvez passer d'un mode à l'autre en cliquant simplement sur ces touches :

Mode TV (ou entrée vidéo)

Pour activer l'entrée vidéo de l'USB-Live2 et regarder la vidéo en direct, cliquez sur la touche TV ou appuyez sur la touche correspondante du clavier.

Ouvrir un média

Vous devez sélectionner le canal attribué à l'entrée vidéo avec les boutons Canal + ou Canal - ou en appuyant sur la touche + ou - de votre clavier.

OSD

Cliquez sur la touche OSD pour afficher par incrustation les informations sur le programme.

Contrôle du direct TV

L'application WinTV v7 produit automatiquement un

fichier Pause pendant l'affichage vidéo. Ceci vous

permet d'avoir un contrôle sur le direct à tout moment. Cliquez sur la touche Pause pour la modifier en touche Lecture. Pour continuer à regarder la vidéo au moment où vous l'avez suspendue, cliquez simplement sur la touche Lecture. Le dernier fichier Pause est disponible sur le disque dur (dans le répertoire configuré, par exemple C:\temp\Pause Buffer).

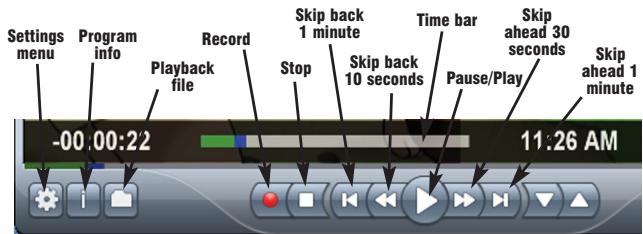

Enregistrer la vidéo

Cliquez sur la touche Enregistrer pour commencer l'enregistrement.

sans déranger l'enregistrement. WinTV enregistre le signal audio/vidéo en qualité numérique native (*.ts Transport Stream). Les fonctions de contrôle du direct restent opérationnelles (Pause/Retour/Avance et 'catch-up').

Notes : Le nom du fichier enregistré sera créé selon cette logique : [Nom canal]_[Date]_[Horaire].ts.

Cliquez sur la touche Stop pour terminer un enregistrement.

ou termine l'utilisation du tuner (pendant la

visualisation TV). Appuyez sur la touche TV pour réactiver le mode TV et regarder à nouveau la télévision.

Enregistrement au format vidéo TS ou MPG

Le format d'enregistrement par défaut est le TS (transport stream). Ce sont des fichiers MPEG-2 mais avec une extension de fichier .TS. Si vous avez un programme d'édition vidéo qui requiert des fichiers de type MPEG, allez dans le menu Paramètres, cliquez sur l'onglet Options avancées et sélectionnez Convertir en MPG. Vos enregistrements seront réalisés au format MPEG-2 avec l'extension de fichier .MPG.

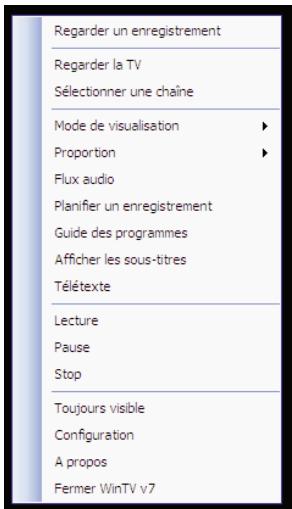

Le menu contextuel

Un clic droit vous fait accéder au menu contextuel, qui regroupe toutes les fonctions de WinTV. Les options :

Mode de visualisation : Normal, Image seule et Plein écran sont disponibles. En mode Normal, tous les boutons sont affichés. En mode Image seule, seule l'image TV est affichée, mais dans une fenêtre. Le mode Plein écran vous permet de regarder une émission comme sur un téléviseur. Vous pouvez également commuter entre ces modes par un double-clic , ou en pressant CTRL+W sur le clavier.

Note : Les tailles des fenêtres en mode Normal et Image seule sont indépendantes.

Viseur et écran sont indépendants et

maintiendront leurs arrangements

ments quand vous passerez

d'un mode à l'autre.

Toujours visible : Ce mode permet à la fenêtre WinTV de rester au-dessus de toutes les autres applications même si elle n'est pas sélectionnée.

Proportion : Sélectionnez

Automatique (recommandé) maintient la proportion correcte (4:3 ou 16:9) de l'image TV. La sélection de l'option Sans rebords déformera l'image TV pour remplir complètement la fenêtre WinTV,

indépendamment de ses dimensions.

Capture d'image

Pour capturer des images fixes d'une vidéo, cliquez sur le bouton "Snapshot".

Les formats de capture disponibles se trouvent dans les Paramètres de capture : Cliquez sur le bouton Paramètres, puis cliquez sur Dossier de capture. Les paramètres de capture d'image sont regroupés sous le chapitre Snapshots. Vous pouvez choisir entre BMP et JPEG. Le nom des fichiers sera :

Planifier un enregistrement

Le planificateur d'enregistrement inclus dans WinTV v7 permet l'enregistrement vidéo à un moment donné. Une fois un enregistrement planifié, WinTV v7 peut être fermé et « réveillé » à l'heure souhaitée et sur le canal sélectionné. WinTV v7 enregistre alors en arrière-plan.

Vous pouvez manuellement modifier, ajouter ou supprimer ces entrées. Le bouton Annuler permet d'annuler un programme.

actuellement en cours d'enregistrement.

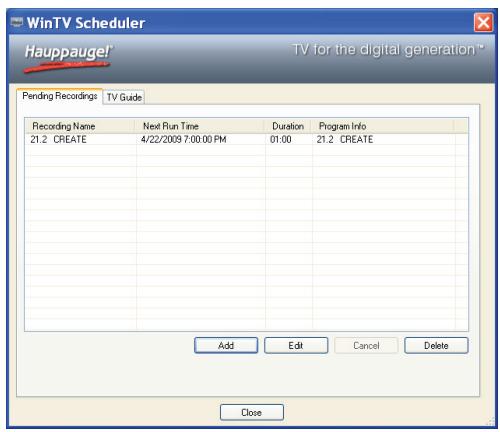

Le planificateur d'enregistrement WinTV v7 se trouve dans le menu Options ; faites un clic droit dans la fenêtre TV pour accéder à ce menu. Cliquez sur Planificateur.

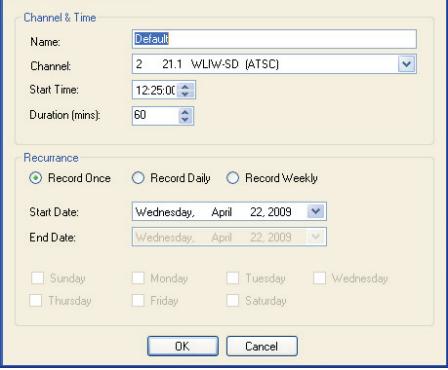

Pour programmer un enregistrement, cliquez sur le bouton Ajouter. L'USB-Live2 doit être connecté pour ajouter un enregistrement. Vous devrez configurer comme suit.

• Nom : Entrez le nom de votre tâche d'enregistrement (ceci ne spécifie pas le nom du fichier d'enregistrement).
• Canal : Sélectionnez le canal de l'entrée vidéo à enregistrer.

Heure du début : Indiquez l'heure à laquelle l'émission démarre. Il est prudent d'avancer d'une minute cette heure.

• Durée : Indiquez le temps

d'enregistrement, en utilisant les flèches ou

directement en utilisant le clavier. Il est recommandé

d'ajouter quelques minutes pour être certain d'enregistrer entièrement une émission, si jamais elle est diffusée avec un peu de retard.

• Répétition de la programmation : Vous pouvez enregistrer une fois, ou programmer l'enregistrement de façon journalière ou hebdomadaire. Si vous choisissez l'option hebdomadaire, sélectionnez le ou les jours de répétition.

Créer des films DVD avec DVD MovieFactory

USB-Live2 inclut un logiciel d'édition DVD appelé "DVD MovieFactory". Vous trouverez ce logiciel sur le CD-ROM "Ulead DVD MovieFactory". Pour l'installer, insérez le CD-ROM dans votre lecteur optique. Le programme d'installation démarre automatiquement. Cliquez sur "Next" pour continuer l'installation.

Lorsque l'installation est terminée, vous verrez l'icône de DVD MovieFactory sur votre bureau Windows. Double-cliquez sur l'icône pour afficher le DVD MovieFactory 'launcher'.

Pour créer un film DVD, vous devez enregistrer vos vidéos avec WinTV v7, puis les importer dans DVD MovieFactory.

Dépannage

Note : Le dernier pilote USB-Live2 peut être trouvé sur www.hauppauge.com/site/support/support_hvr950Q.html

Vidéo en direct saccadée

Une vidéo saccadée peut être causée par deux choses dans votre PC : un processeur trop lent qui ne peut pas encoder/décoder le signal vidéo assez vite, ou un système graphique qui ne peut pas suivre le décodage vidéo. Ceci peut être amélioré. Voici quelques conseils pour l'amélioration d : - Utilisez le dernier pilote graphique : les tout derniers pilotes graphiques améliorent souvent les performances, en particulier sur les ordinateurs portables. Consultez le site Microsoft Windows Update pour télécharger les derniers pilotes graphiques pour votre ordinateur, ou consultez le site Web de votre fabricant d'ordinateur portable.

Changer les paramètres Video Renderer de WinTV v7 pour optimiser les performances graphiques

Dans l'application WinTV, allez dans Configuration et, sous Filtre vidéo, CHOISISSEZ une option différente parmi la liste des trois (Overlay/WMP9/EVR). Redémarrez l'application WinTV v7 pour visualiser le résultat. Répétez ce processus pour chacune des trois options pour déterminer la meilleure option pour votre ordinateur.

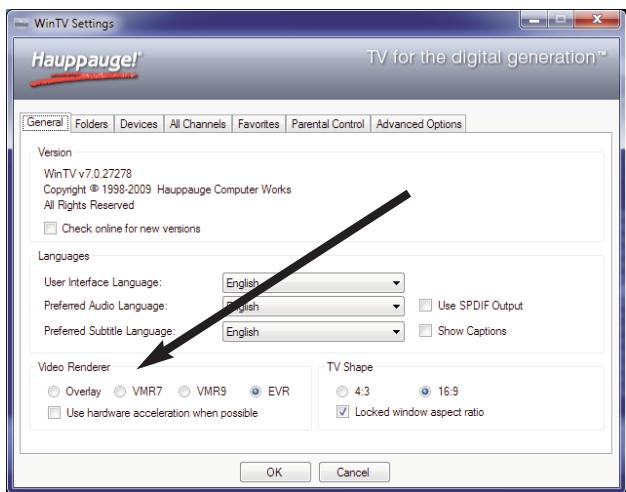

Utiliser l'accélération graphique matérielle

Avec Windows® 7 ou Vista, vous pouvez employer WinTV v7 avec un processeur de moindre puissance, une fois combiné avec une carte graphique nVidia série 8 ou ATI série 10. Pour ceci,

Sélectionnez "Utiliser l'accélération graphique si possible". Si votre carte graphique n'est pas compatible, ou avec Windows XP, vous aurez besoin d'un processeur Core Duo, Intel Pentium 4 2.8 GHz ou équivalent.

Désinstallation complète de WinTV

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lancez le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparaît avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr, rubrique Support, puis sélectionnez votre WinTV.

Vous y trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30.

Vous pouvez enregistrer vos vidéos en .TS (valeur par défaut avec WinTV v7) ou en .MPG, ces deux formats étant reconnus par DVD MovieFactory.

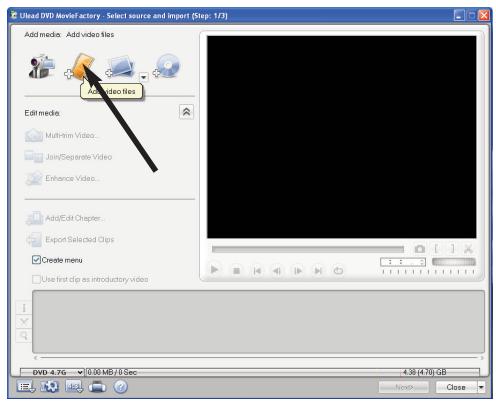

Pour créer un DVD ou un disque vidéo, cliquez sur Video disk / New project. Choisissez le type de disque que vous voulez créer (le plus commun est Create a Video Disk) et cliquez sur OK. Pour ajouter vos enregistrements vidéo à DVD MovieFactory, cliquez sur le bouton Add video files.

Dans DVD MovieFactory, vous pouvez découvrir vos vidéos en double-cliquant dessus dans la barre de montage. Lorsque vous avez fini d'ajouter des vidéos, cliquez sur Next pour passer à la création d'un menu DVD, puis à la gravure du disque.

Enregistrer des vidéos avec WinTV v7 pour une utilisation avec DVD MovieFactory

Les enregistrements faits par USB-Live2 a sont normalement enregistrés dans le dossier MyVideos. Pour changer de dossier, cliquez sur le menu Paramètres, puis sur l'onglet Dossiers. Vous pouvez définir un nouveau dossier pour vos enregistrements vidéo.

A , chaque nouvel enregistrement crée un nouveau fichier avec un nom attribué automatiquement. Le fichier sera nommé ainsi : (Videosource) (ChannelName) AnnéeMoisJour_Heure.TS

Raccourcis clavier
