HVR-900/930C - Carte de capture vidéo HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte de capture vidéo
Caractéristiques techniques principales	Supporte les résolutions jusqu'à 1080p, capture vidéo en temps réel
Alimentation électrique	Alimentation par USB 2.0
Dimensions approximatives	Environ 15 x 10 x 3 cm
Poids	Environ 200 g
Compatibilités	Compatible avec Windows et Mac OS
Type de connexion	USB 2.0, HDMI
Fonctions principales	Enregistrement et diffusion en direct, capture de jeux vidéo
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Informations générales	Idéal pour les streamers et les créateurs de contenu, installation facile

FOIRE AUX QUESTIONS - HVR-900/930C HAUPPAGE

Comment installer le Hauppauge HVR-900/930C sur mon ordinateur ?

Pour installer le Hauppauge HVR-900/930C, branchez le dispositif sur un port USB disponible de votre ordinateur. Ensuite, insérez le CD d'installation fourni ou téléchargez les pilotes depuis le site officiel de Hauppauge. Suivez les instructions à l'écran pour compléter l'installation.

Le HVR-900/930C ne détecte pas les chaînes TV. Que faire ?

Assurez-vous que l'antenne est correctement connectée au dispositif. Lancez le logiciel de télévision, puis accédez aux paramètres de recherche de chaînes et lancez une nouvelle recherche. Vérifiez également que votre installation d'antenne est fonctionnelle.

Pourquoi le son est-il désynchronisé avec l'image ?

Des problèmes de désynchronisation audio-vidéo peuvent être causés par un manque de ressources système. Fermez les applications en arrière-plan et assurez-vous que votre ordinateur répond aux exigences minimales pour le logiciel de télévision. Si le problème persiste, essayez de redémarrer le logiciel.

Comment mettre à jour les pilotes du HVR-900/930C ?

Pour mettre à jour les pilotes, allez sur le site officiel de Hauppauge, recherchez le modèle HVR-900/930C et téléchargez la dernière version des pilotes. Installez-les en suivant les instructions fournies.

Le HVR-900/930C fonctionne-t-il avec Windows 10 ?

Oui, le Hauppauge HVR-900/930C est compatible avec Windows 10, mais assurez-vous d'installer les derniers pilotes disponibles pour garantir une compatibilité optimale.

Que faire si le logiciel de télévision ne se lance pas ?

Vérifiez que le HVR-900/930C est correctement connecté et reconnu par votre système. Essayez de réinstaller le logiciel ou de le lancer en tant qu'administrateur. Si le problème persiste, consultez le support technique de Hauppauge.

Comment capturer des vidéos avec le HVR-900/930C ?

Pour capturer des vidéos, ouvrez le logiciel de télévision, sélectionnez la chaîne souhaitée, puis recherchez l'option d'enregistrement ou de capture. Suivez les instructions pour commencer l'enregistrement.

Le HVR-900/930C est-il compatible avec les services de streaming ?

Le HVR-900/930C est principalement conçu pour recevoir des signaux de télévision analogiques et numériques. Il peut être utilisé en conjonction avec des logiciels tiers qui permettent de diffuser du contenu, mais il n'est pas directement conçu pour le streaming en ligne.

Comment résoudre un problème de qualité d'image médiocre ?

Pour améliorer la qualité d'image, vérifiez l'antenne et assurez-vous qu'elle est dirigée vers la source du signal. Essayez de repositionner l'antenne pour une meilleure réception et assurez-vous que tous les câbles sont correctement connectés.

MODE D'EMPLOI HVR-900/930C HAUPPAGE

Guide d'installation

Hauppauge Computer Works, SARL. Support Tech.: ([phone] · Fax: [phone] [e-mail] www.hauppauge.fr

www.hauppauge.cn www.hauppauge.cn

Le stick WinTV-HVR-930C ou WinTV-HVR-900 (ou WinTV-T)

Câble d'extension USB

Cable d'entrée Audio/Video (selon modèle)

Portable DVB-T Antenne

CD-ROM d'installation WinTV v7 ou WinTV v7 HD (selon modèle)

Télécommande IR, incluant la pile (selon modèle)

Pour connaître précisément le contenu de la boîte, veuillez vous référer aux inscriptions sur le côté droit de l'emballage.

Note : Les derniers pilotes et applications sont disponibles sur www.hauppauge.fr mais conservez bien votre CD-ROM d'installation pour permettre la mise à jour ou la réinstallation de votre produit.

3. Installation des pilotes et applications

Allumez votre PC et assurez le démarrage complet de Windows, l'assistant d'installation d'un nouveau matériel apparaît, annulez SVP cette procédure en cliquant sur Annuler.

Insérez le CD-ROM d'installation WinTV v7 dans votre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Sélectionnez votre langue.

Note: Si l'exécution automatique du CD-ROM ne fonctionne pas, parcourez le CD-ROM et double-cliquez sur Setup.

Cliquez sur Étape 1: Installation des pilotes. Vous serez alors face à une fenêtre bleue qui commencera à installer et mettre à jour les pilotes pour votre produit.

Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connexion de votre WinTV, ou contactez notre support technique.

Cliquez maintenant sur Étape 2 : Installation des logiciels TV.

Un message apparait quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintenant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

Note : Les derniers pilotes et applications sont disponibles sur www.hauppauge.fr (mais conservez bien votre CD-ROM d'installation pour permettre la mise à jour).

4. Premiers pas avec l'application wintv® V7

Après l'installation, vous verrez un icône WinTV v7 sur votre bureau Windows. Double-cliquez sur cet icône WinTV.

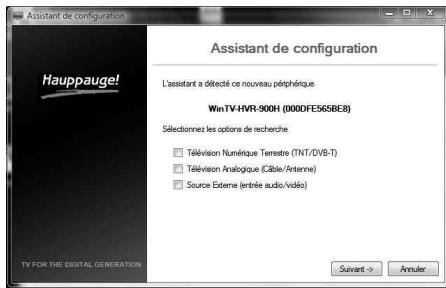

Recherche des chaînes

Au premier démarrage, l'Assistant de configuration apparait automatiquement. Sélectionnez les options de recherche selon votre utilisation :

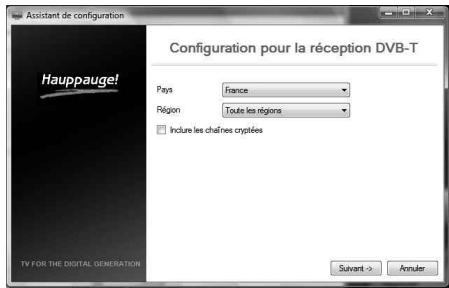

Télévision Numérique Terrestre (TNT/DVB-T) Vous devez sélectionner votre pays et votre région à partir de la liste déroulante. Sélectionner l'option Toutes les régions rendra la recherche des chaînes plus long.

Note pour la réception de la TNT : Votre prise d'antenne murale doit être reliée à une antenne de toit et non au réseau cable, et être à la portée d'un émetteur de télévision numérique. Nous vous conseillons de prendre connaissance de l'avancement de la TNT (et TNT-HD) dans notre région en visitant

Télévision Analogique (Câble/Antenne) Vous devez déselectionner vos pays (pour spécifier la norme PAL ou SECAM) dans la liste déroulante. Vous pouvez faire une recherche automatique des chaînes ou les ajouter manuellement. Cocher l'option Ajouter l'entrée

S-Video/Composite ajoutera une chaîne en PAL pour accéder à l'entrée A/V.

Étape

Connectez le stick à un port USB 2.0 du PC.

Étape

Reliez le ou les câbles.

Étape

Installez les pilotes et l'application avec le CD-ROM d'installation WinTV inclus.

Étape

Lancez l'application WinTV et regardez la TV après avoir effectué la recherche de chaînes.

1. Connection du stick wintv

a. Localisez, sur votre PC, un port USB 2.0 de libre (normalement situé sur les côtés ou au dos de l'ordinateur). Pour des raisons techniques, nous ne recommendons pas de relier l'unité à un Hub ou concentrateur USB. b. Connectez WinTV au port USB 2.0. Vous pouvez employer le câble d'extension USB pour placer WinTV à une courte distance du port USB (et éviter le porte-à-faux).

Note: Si l'ordinateur est allumé quand vous connectez WinTV, l'assistant d'installation d'un nouveau matériel apparaît, annulez SVP cette procédure (cliquez sur Annuler).

WINTV-HVR-900(-HD)

Avec WinTV-HVR-900 (ou WinTV-T), vous pouvez regarder et enregistrer la télévision analogique et la télévision numérique terrestre, TNT (réception DVB-T en SD - Définition Standard). Et TNT-HD (HD - Haute Définition) pour les modèles « -HD ». Vous pouvez également relier une source vidéo par l'intermédiaire des entrées composite et S-Video (si le câble d'entrée A/V est inclus avec votre modèle)

WINTV-HVR-930C(-HD)

Avec WinTV-HVR-930C, vous pouvez regarder et enregistrer en plus les chaînes de la télévision numérique câble (réception DVB-C en SD). Et Haute Définition pour les modèles « -HD ». Typiquement, vous utiliserez ce stick pour recevoir la TV du câble, en analogique et numérique. Notez que ce produit ne peut afficher les chaînes payantes sans un (non inclus) lecteur Common Interface (WinTV-CI USB2), un Conditional Access Module (CAM) et une carte d'abonnement, sous réserve de compatibilité du service.

1. Reliez votre antenne TV, l'antenne TV portative ou le câble TV au connecteur d'antenne (type IEC) de la WinTV.
2. Insérez la pile dans la télécommande.
3. Optionnel, reliez le câble d'entrée A/V au mini-connecteur situé sur le côté du stick. Connecter alors votre source externe ainsi :

a. Utiliser l'entrée vidéo pour câble S-Video (par exemple un caméscope, en cas d'image NB, utiliser l'entrée composite). Si votre source A/V utilise un connecteur PERITEL, vous nevez utiliser un câble adapté. a bis. Utiliser l'entrée vidéo pour câble composite RCA (typiquement un magnétoscope ou décodeur TV)

b. Utiliser les entrées audio RCA blanc et rouge pour relier l'audio. Votre WinTV peut fonctionner avec le tuner analogique, ou avec les entrées A/V, si la TNT n'est pas opérationnelle dans votre région.

Télévision numérique câble (dvb-c) - wintv-hvr-930c uniquement

Si vous avez relié un cable TV, sélectionné Television Analogique et Television Numérique Câble. La recherche des canaux couvrira alors toutes les normes transmise par un cable TV. Si vous n'avez pas de WinTV-Cl, il est inutil d'inclure les chaînes cryptées à la liste de châne.

Source externe (entrée audio/video)

Vous avez la possibilité d'utiliser l'entrée audio/video de votre WinTV pour relier un décodeur TV externe pour ajouter cette source vidéo (ou toute autre) sélectionnée la connectique S-Video Composite ou RF si vous avez un décodeur TV externe utilise un cable d'antenne pour diffuser le signal. Vous pouvez spécifier la pré-sélection de la chaîne et son nom.

Cliquez sur Suivant. WinTV fera une recherche des chaînes selon les options sélectionnées. Vous aurez à cliquer Suivant après chaque recherche. Les chaînes détectées s'affichent au fur et à mesure de la recherche. Ces recherches nécessitent plusieurs minutes.

Cliquez sur Suivant pour terminer la recherche des chaînes. L'application WinTV affiche maintenant la première chaîne de télévision dans la liste.

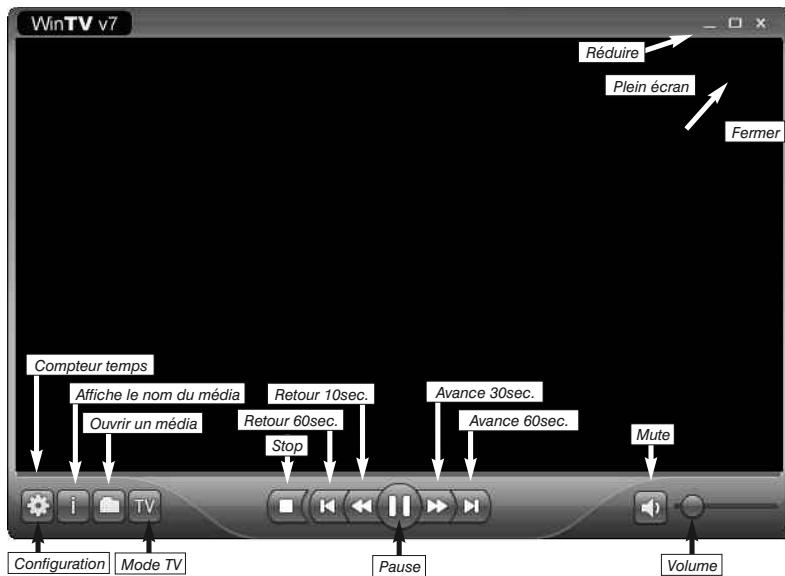

WinTV v7 est une puissante application TV et Lecteur Multimédia, avec une nouvelle interface simplifiée. Vous pouvez passer d'un mode à l'autre en cliquant simplement sur ces touches :

Mode TV

Pour activer le tuner TV et regarder les programmes TV, cliquez sur la touche TV, ou appuyez sur ALT T sur le clavier.

Note : WinTV v7 comprend un décodeur MPEG-2. Un décodeur HD H.264 pour la réception des programmes HD est disponible à la vente sur www.hauppauge.eu.

Ouvrir un média

Pour ouvrir un média, cliquez sur la touche Dossier, l'application passera en mode Lecteur Media et lira le média instantanément.

Changer de chaînes

Il existe plusieurs possibilités pour changer de chaînes :

- Cliquez sur les touches canal + ou canal

• Pressez la touche + ou - sur le clavier.
• Tapez sur le clavier le numéro du canal (par exemple : 8) suivi de la touche Entrée.
• Utilisez le menu contextuel (clic droit dans la fenêtre TV) et sélectionner Changer de Chaînes (ou presser les touches Ctrl L) pour ouvrir la liste des chaînes. Dans cette fenêtre vous pouvez filtrer les chaînes (par exemple : tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres) et la sélectionner avec la souris.

Vous pouvez aussi utiliser la télécommande (pour les modèles l'incluant).

Cliquez sur la touche OSD pour afficher par incrustation les informations sur le programme TV actuel et le suivant.

Contrôle du direct TV

L'application WinTV v7 produit automatiquement un fichier Pause pendant l'affichage de

la TV. Ceci vous permet d'avoir un contrôle sur le direct à tout moment. Cliquez sur la touche Pause, la modifiera en touche Lecture. Pour continuer à regarder l'émission au moment où vous l'avez suspendu, cliquez simplement sur la touche Lecture. Changer de chaîne réinitialisera le fichier Pause. Néanmoins, le dernier fichier Pause est disponible sur le disque dur (dans le réseau configuré, par exemple C:\temp\Pause Buffer).

Enregistrer la TV

Cliquez sur la touche Enregistrer pour commencer sans délai l'enregistrement du

programme TV en cours. WinTV enregistre le signal audio/video du programme TV en qualité numérique native (*.ts Transport Stream). Pendant l'enregistrement il n'est pas possible de changer chaînes. Les fonctions du contrôle du direct restent opérationnel (Pause/Retour/Avance et 'catch-up').

Notes: Le nom du fichier enregistré sera créé sous cette logique [Nom canal] [Date] [Horaire].ts. Pour enregistrer la TNT (en définition standard) avec l'extension .mpg, cocher la case Convertir automatiquement les enregistrements MPEG-2 en .mpg dans les options avancées de la fenêtre Configuration.

Cliquez sur la touche Stop pour terminer un enregistrement, ou pour terminer l'utilisation du

tuner (pendant la visualisation TV). Presser la touche TV pour réactiver le mode TV et regarder à nouveau la TV.

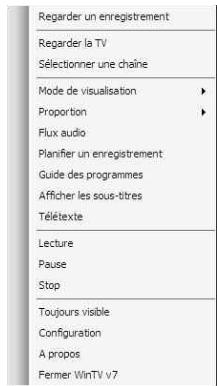

Le menu contextuel

Un clic droit à l’intérieur de la fenêtre TV vous fait accéder au menu contextuel, qui regroupe toutes les fonctions de WinTV. Les options:

Mode de visualisation : Normal, Image seule et Plein écran sont disponibles. En mode Normal, tous les boutons sont affichés. En mode Image seule, seule l'image TV est affichée, mais dans une fenêtre. Le mode Plein écran vous permet de regarder la TV comme sur un télévisieur. Vous pouvez également commuter entre ces modes par un double-click à l'intérieur de la fenêtre TV, ou en pressant CTRL W sur le clavier.

Note: Les tailles des fenêtres en mode Normal et Image seule sont indépendantes et maintiendront leurs arrangements quand vous passerez d'un mode à l'autre.

Toujours visible : Ce mode permet à la fenêtre WinTV de rester au

dessus de toutes les autres applications même si elle n'est pas sélectionnée.

Proportion : Sélectionnez Automatique (recommandé). Maintient la proportion correcte (4:3 ou 16:9) de l'image TV. La sélection de l'option Sans rebords déformera l'image TV pour remplir complètement la fenêtre WinTV, indépendamment de sa dimension.

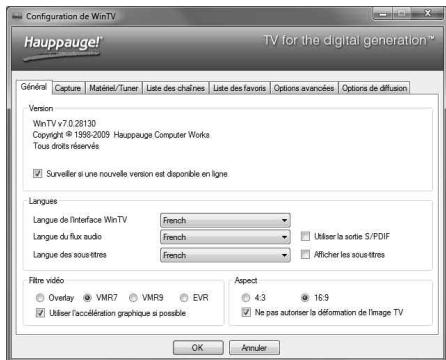

Configuration

Général : Choisissez ici la langue pour

l'interface, l'audio et les sous-titres. Vous pouvez également spécifier le mode vidéo à employer et l'aspect de l'image à respecter.

Avec Windows® 7 ou Windows Vista et une carte graphique nVidia série 8 ou ATI série 10 ou plus récente, vous pourrez employer WinTV v7 pour recevoir la TV HD avec un simple processeur de 2.0 GHz. Pour ceci, sélectionnez Utiliser l'accelération graphique si possible.

Si votre carte graphique n'est pas aussi récente (ou compatible), ou avec Windows XP, vous aurez besoin d'un processeur 3.0 GHz Intel Pentium 4 ou d'un processeur double cœur HD (Mais simplement 1.3 GHz pour la TNT stand

Capture : Pour spécifier les dossiers utilisés par WinTV v7, régler l'espace disque alloué au contrôle du direct ou le format d'enregistrement des captures d'images. Pour les modèles hybrides, vous pouvez régler la qualité d'enregistrement analogique (du tuner analogue et entrée A/V).

Matériel/Tuner : Pour configurer votre WinTV (faire une recherche de chaîne), sélectionnez d'abord le matériel dans la liste pour votre recherche (WinTV v7 peut : gérer plusieurs tuner WinTV!), puis cliquez sur Configuration. Vous pourrez alors faire une recherche des canaux ou ajouter une source vidéo (pour les modèles hybrides équipés d'une entrée A/V).

Liste des chaînes : Avec un clic droit sur une chaîne, vous pouvez l'effacer ou avoir ses détails et réorganiser la liste en changeant le numéro préselection. Si vous changez la préselection pour chiffre déjà occupé, la chaîne sera placée à la fin de la liste.

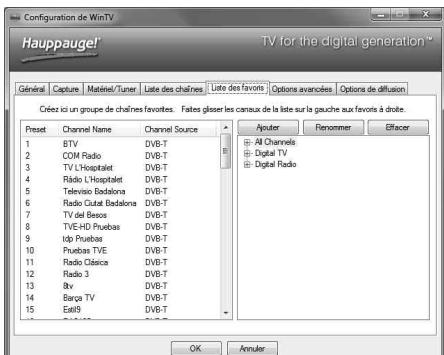

Liste des favoris : Spécialement avec la télévision par satellite où plus de 100 chaînes peuvent être reçues, une liste de favoris vous permet de sélectionner les chaînes que vous aimerez visualiser, ou que vos enfants pourraient visualiser sans effacer les autres canaux pour ne pas être amené à refaire une recherche des canaux si

une autre chaîne vous intéresse. Faites glisser les canaux de la liste sur la gauche aux favoris à droite, un groupe de chaînes favorites sera créé, vous pouvez lui donner un nom et accéder à cette liste par un clic droit sur l'image TV / Favoris.

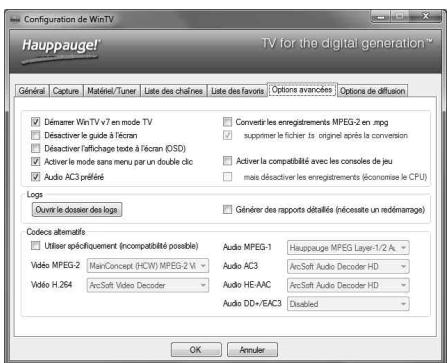

Options avancées : Pour configurer en détail WinTV v7. Vous pouvez convertir les enregistrements MPEG-2 en. mpg. Ce passage de l'extension. ts en. mpg se fait sans perte de qualité vidéo, seules les informations propres à l'extension. ts sont supprimées (comme les

sous-titres). Activer la compatibilité avec les consoles de jeu permet un affichage plus direct de votre console de jeu reliée à WinTV par l'entrée A/V, mais consomme plus de ressources processeur, nous conseillons alors de désactiver la possibilité d'enregistrer. La configuration des codecs alternatifs est à effectuer en cas de problème de son ou d'affichage, à la demande de notre support technique.

Canaux de la liste sur la gauche aux favoris, vous pouvez lui donner un nom et accès Favoris.

Flux audio : Si l'émission TV offre plus d'une langue audio, vous pouvez choisir une autre langue (flux audio) ici.

Télétexte : Aussi accessible avec le logo T, affiche les pages télétexte par incrustation sur l'image TV ou sur un fond noir (télétexte disponible selon les chaînes).

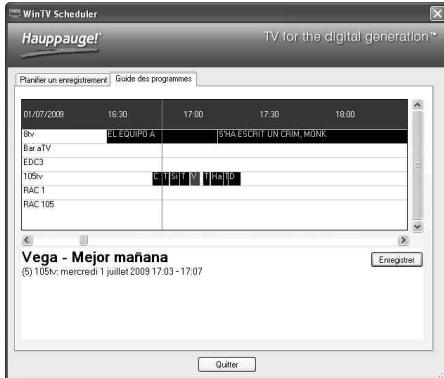

Guide des programmes

Le signal transmis en DVB peut contenir un guide des programmes TV, il inclut le nom des émissions TV, les heures de début et leurs durées.

Sélectionnez une émission avec votre souris (par un double-clic) pour avoir une vue de ces informations.

Si vous souhaitez enregistrer cette émission, cliquez simplement sur Enregistrer (à droite dans la fenêtre) puis OK.

La planification de cet enregistrement est ajoutée.

Planifier un enregistrement

Le planificateur d'enregistrement permet l'enregistrement de programme TV à un moment donné. Le planificateur intègre tous les enregistements programmés par le guide des programmes TV aussi bien que les

enregistrements manuels que vous auriez ajouté. Vous pouvez manuellement modifier, ajouter ou supprimer ces entrées. Le bouton

Annuler permet de terminer un programme actuellement en cours d'enregistrement.

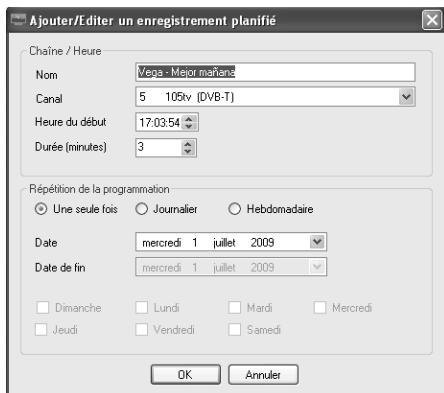

Pour programmer un enregistrement, cliquez sur le bouton Ajouter. Vous devrez configurer comme suit.

Nom : Entrez le nom de votre tâche d'enreg-

instrument (ceci ne spécifie pas le nom du fichier d'enregistrement).

Canal : Sélectionnez la chaîne à enregistrer.

Heure du début : Indiquez l'heure à laquelle l'émission démarre, il est prudent d'avancer de 5 minutes cet heure.

Durée : Indiquez le temps d'enregistrement, en utilisant les flèches ou directement en utilisant le clavier. Il est recommandé d'ajouter 10 minutes pour être certain d'enregistrer entièrement l'émission, si jamais elle est diffusée avec un peu de retard.

Répétition de la programmation : Vous pouvez enregistrer une fois, ou faire la programmation journalière ou hebdomadaire. Si vous désirez l'option hebdomadaire, désignez le ou les jours de répétition.

Date : Par défaut est la date d'aujourd'hui.

Date de fin : Si vous avez besoin de l'option journalière ou hebdomadaire, vous pouvez spécifier la date où cette tâche doit se terminer, typiquement les programmes changent en été.

Une fois que tout est configuré, cliquez OK pour ajouter. Vous pouvez ajouter plus d’événements en cliquant sur le bouton Ajouter, cliquez ensuite sur OK pour fermer le planificateur d’enregistrement.

Note : Il est inutile que l'application WinTV soit démarrée pour qu'un enregistrement planifié fonctionne, mais votre PC devra être sous tension, en veille ou en veille prolongée. Tous les enregistrements planifiés sont exécutés à l'arrière-plan par une tâche appelée « WinTV7Rec.exe ». Si un enregistrement planifié commence tandis que vous regardez la TV, WinTV change de chaîne automatiquement et commence l'enregistrement.

Raccourcis clavier de wintv V7

Démarrer la TV

Sélectionner une chaîne

Chaine +

Chaine Vol. 1

Volume

Mute

Détails de la transmission

Information sur l'émission Guides programmes EPG

WinTV-Scheduler

Télétexte

Pause

Lecture

Enregister

=ALT+T

=CTRL+L

= +

Page boud

Page has

=CTBL+M

=CTRL+D

=CTRL+O

=CTRL+G

=CTRL+Z

• OTHER I

CTRL+P

= A L T + B

Stop

Avance 60 sec.

Retour 60 sec.

Avance 30 sec.

Catch Up Live TV

Mode Normal

Plein écran

Changer de proportion

Toujours visible

Changer de flux audio

Afficher les sous-titres

WinTV Settings

Ouvrir un fichier

= ALT + S

= CTRL + flèche droit

=CTRL+flèche gauche

=CTRL+F

= CTRL + R

=CTRL+C

= Escape

=CTRL+W

=CTRL+A

= ALT +

= ALT +

= CTRL+S

= AC1 + F

Problème d'affichage TV (ex : son sans l'image)

Dans l'application WinTV, allez dans Configuration et sous Filtre vidéo, CHOISSEZ une option différente parmi la liste de trois (Overlay/WMP9/EVR). Redémarrez l'application WinTV v7 pour visualiser le résultat. Répétez ce processus pour chacune des trois options pour déterminer la meilleure option pour votre ordinateur.

Faire une nouvelle recherche de chaînes / ajouter une source vidéo

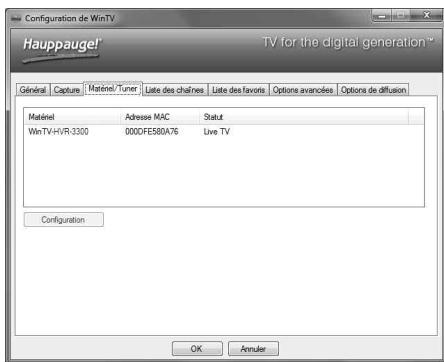

Ouvrez l'onglet Matériel/Tuner du panneau Configuration (en cliquant par exemple sur le logo en forme de roue dentée) et sélectionnez votre matériel qui apparait dans la liste. Cliquez sur le bouton Configuration pour appeler le menu de configuration du tuner et faire une nouvelle recherche des canaux (ou ajouter une source video externe via les entrées A/V).

Déinstallation complète de wintv

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lancez le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un

Un écran noir apparaît avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionnez votre WinTV.

Vous trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 : Téléphone : 01 56 26 51 20

Web: www.hauppauge.fr rubrique Support

E-mail: [e-mail] (ajoutez SVP le Log de l'application WinTV à votre e-mail)

WEEE: Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de l'appareil ancien, utilisez les systèmes de collecte qui vous sont proposés.
