HVR-3300/4400 - Carte de capture vidéo HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte tuner TV hybride
Caractéristiques techniques principales	Support des signaux analogiques et numériques, compatibilité avec les formats HD
Alimentation électrique	Alimentation par le bus PCI Express
Dimensions approximatives	Longueur : 12 cm, Largeur : 10 cm, Hauteur : 2 cm
Poids	Environ 200 g
Compatibilités	Compatible avec Windows 7, 8, 10 et versions ultérieures
Fonctions principales	Enregistrement de programmes TV, lecture en direct, fonction de pause en direct
Entretien et nettoyage	Nettoyer régulièrement les ports et les connecteurs avec un chiffon sec
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, vérifiez auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques lors de l'installation
Informations générales utiles	Vérifiez la compatibilité avec votre système avant l'achat, consultez les avis d'utilisateurs

FOIRE AUX QUESTIONS - HVR-3300/4400 HAUPPAGE

Comment installer le HAUPPAGE HVR-3300/4400 sur mon ordinateur ?

Pour installer le HAUPPAGE HVR-3300/4400, insérez la carte dans un slot PCI Express disponible, branchez tous les câbles nécessaires, puis installez les pilotes fournis avec le produit en suivant les instructions à l'écran.

Pourquoi mon HVR-3300/4400 ne détecte-t-il pas les chaînes TV ?

Assurez-vous que l'antenne ou le câble est correctement connecté à la carte. Vérifiez également que les paramètres de scan des chaînes sont correctement configurés dans le logiciel de réception.

Le son est absent lors de la lecture des chaînes TV. Que faire ?

Vérifiez que le volume n'est pas désactivé dans le logiciel de réception. Assurez-vous également que les paramètres audio de votre système sont correctement configurés et que vous utilisez le bon périphérique de sortie.

Comment mettre à jour les pilotes de ma carte HAUPPAGE HVR-3300/4400 ?

Visitez le site web de Hauppauge et accédez à la section 'Support' pour télécharger les derniers pilotes. Suivez les instructions d'installation fournies sur le site.

Mon HVR-3300/4400 est reconnu, mais le logiciel ne fonctionne pas. Que faire ?

Essayez de réinstaller le logiciel de réception. Assurez-vous également que votre système d'exploitation est à jour et compatible avec le logiciel.

Comment résoudre des problèmes de qualité d'image sur le HVR-3300/4400 ?

Vérifiez la qualité de votre connexion d'antenne ou de câble. Assurez-vous que la carte est correctement installée et que les pilotes sont à jour. Parfois, une mauvaise réception peut être causée par des interférences.

Puis-je utiliser le HVR-3300/4400 avec un logiciel tiers ?

Oui, le HVR-3300/4400 est compatible avec plusieurs logiciels tiers tels que Kodi, VLC et d'autres applications de réception TV. Assurez-vous que le logiciel est configuré pour détecter la carte.

Que faire si ma carte HVR-3300/4400 surchauffe ?

Assurez-vous que votre ordinateur est bien ventilé et que la carte n'est pas obstruée par d'autres composants. Il peut être utile de vérifier la température du système et d'utiliser un ventilateur supplémentaire si nécessaire.

Comment effectuer un retour si ma carte HVR-3300/4400 est défectueuse ?

Contactez le support client de Hauppauge avec votre preuve d'achat pour demander un retour ou un échange. Suivez les instructions qu'ils vous fourniront pour retourner le produit.

MODE D'EMPLOI HVR-3300/4400 HAUPPAGE

Guide d'installation

Hauppauge Computer Works, Sarl. Support Tech.: ([phone] · Fax: [phone] [e-mail] www.hauppauge.fr

Contenu de la boîte

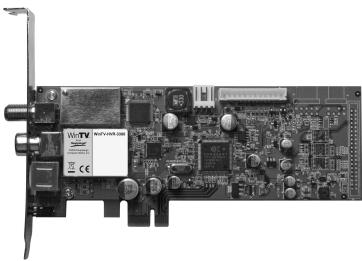

La carte WinTV-HVR-4400 HD ou WinTV-HVR-3300 PCI Express

Récepteur IR + IR blaster (WinTV-HVR-3300)

Récepteur IR (WinTV-HVR-4400 HD)

Cable d'entrée A/V

La télécommande et 2 piles AAA

CD-ROM d'installation WinTV v7 ou WinTV v7 HD (selon modèle)

Pour connaître précisément le contenu de la boîte, veuillez vous référer aux inscriptions sur le côté droit de l'emballage.

Note : Les derniers pilotes et applications sont disponibles sur www.hauppauge.fr mais conservez bien votre CD-ROM d'installation pour permettre la mise à jour ou la réinstallation de votre produit.

3. Installation des pilotes et applications

Allumez votre PC et assurez le démarrage complet de Windows, l'assistant d'installation d'un nouveau matériel apparaît, annulez SVP cette procédure en cliquant sur Annuler.

Insérez le CD-ROM d'installation WinTV v7 dans votre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Sélectionnez votre langue.

Note: Si l'exécution automatique du CD-ROM ne fonctionne pas, parcourez le CD-ROM et double-cliquez sur Setup.

Cliquez sur Étape 1: Installation des pilotes. Vous serez alors face à une fenêtre bleue qui commencera à installer et mettre à jour les pilotes pour votre produit.

Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connexion de votre WinTV, ou contactez notre support technique.

Cliquez maintenant sur Étape 2 : Installation des logiciels TV.

Un message apparait quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintenant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

Note : Les derniers pilotes et applications sont disponibles sur www.hauppauge.fr (mais conservez bien votre CD-ROM d'installation pour permettre la mise à jour).

4. Premiers pas avec l'application wintv V7

Après l'installation, vous verrez un icône WinTV v7 sur votre bureau Windows. Double cliquez sur cet icône WinTV.

Recherche des chai

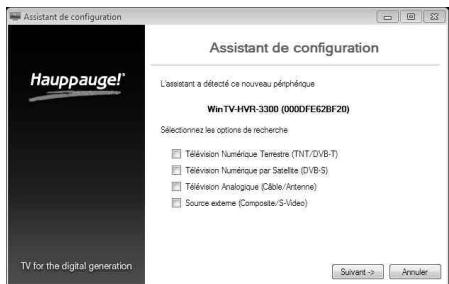

Au premier démarrage, l'Assistant de configuration apparait automatiquement.

Sélectionnez les options de recherche :

Télévision Numérique par Satellite (DVB-S/DVB-S2*)

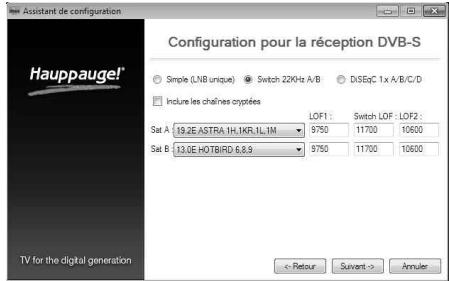

Vous devez sélectionner le type DiSEqC, c'est-à-dire le nombre de paraboles générales (Simple LNB est l'option par défaut, utilisez cette option si vous ne connaissez pas votre installation). Sélectionnez le satellite que vous souhaitez scanner dans la liste. Pour la France, ASTRA 2B est le plus commun.

Télévision Numérique Terrestre (TNT/DVB-T) Vous devez sélectionner votre pays et votre région à partir de la liste déroulante.

Télévision Analogique (Cable/Antenne) Vous devez sélectionner votre pays (pour spécifier la norme PAL ou SECAM) dans la liste déroulante. Pouvez faire une recherche automatiquement des chaînes ou les ajouter manuellement. Cocher l'option Ajouter l'entrée S-Video/Composite ajoutera une chaîne en PAL

pour accéder à l'entrée A/V.

1. Installation de la carte

Note : Des dommages matériels peuvent être causés par l'électricité statique. Veuillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

1. Eteignez l'ordinateur. Consultez les instructions du constructeur de votre PC pour ouvrir le capot.

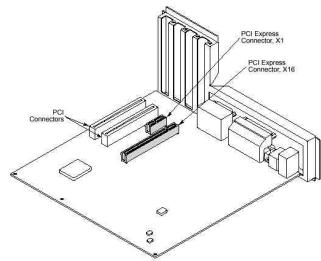

2. Localisez un slot PCI-Express libre. Dévissez et retirez le cache métallique du slot libre.
3. Enclenchez la carte WinTV dans le slot libre et vissez-la. Replacez le capot de votre PC.

Wintv-hvr-3300 (HD)

Avec WinTV-HVR-1100HD, vous pouvez regarder et enregistrer la télévision analogique et la télévision numérique terrestre, la TNT et les chaînes de la télévision par satellite (réception DVB-S). WinTV-HVR-3300 HD permet la réception de la TV Haute Définition, comme la TNT HD. Vous pouvez également relier une source vidéo par l'intermédiaire des entrées composite et S-Video.

Wintv-hvr-4400 HD

Avec WinTV-HVR-4400 HD, vous pouvez regarder et enregistrer en plus les chaînes de la télévision par Satellite (réception DVB-S et DVB-S2), en SD (Définition Standard) ou HD (Haute Définition), ce qui est fait une carte tuner TV avec 4 modes de réception: PAL-SECAM/DVB-T/DVB-S/DVB-S2.

Reliez vos câbles à la WinTV dans l'ordre suivant :

TV pour câble d'antenne aérien (ou câble TV analogique)

SAT pour cable d'antenne Parabolique

A/V IN pour le cable d'entrée entrée video S-Video

entrée vidéo composite RCA

entrée audio RCA (Blanc/Gauche & Rouge/Droit)

pour le récepteur infrarouge de la télécommande

Branchez votre câble d'antenne et/ou votre parabole à la WinTV.

Insérez les piles type AAA dans la télécommande. La télécommande pourrait fonctionner difficilement si le récepteur intégré percevoit mal le signal de votre télécommande.

Dans ce cas, connectez le câble IR à la carte et placez l'extrémité réceptrice là où il pourrait recevoir aisément les commandes infrarouges.

Note pour la réception de la TNT : Notre prise d'antenne murale doit être reliée à une antenne de toit et non au réseau câble, et être à la portée d'un émetteur de télévision numérique. Nous vous conseillons de prendre connaissance de l'avancement de la TNT dans votre région en visitant www.matnt.tdf.fr

Votre WinTV peut fonctionner avec le tuner analogique si la TNT n'est pas encore disponible.

Note pour la réception Satellite : Assurez-vous d'avoir une LNB universelle et que l'antenne parabolique soit correctement alignée, par exemple en pointant le satellite Astra 19°2 ou Eutelsat. Dans le doute, consultez un installateur satellite. Notez que ce produit ne peut afficher les chaînes payantes sans un lecteur Common Interface (WinTV-Cl USB2), un Conditional Access Module (CAM) et une carte d'abonnement, sous réserve de compatibilité du service.

Votre antenne parabolique doit être installée correctement et doit pointer vers un satellite numérique diffusant à la norme DVB-S (consultez votre installateur satellite local pour davantage de détails ou d'aide).

En Europe, les satellites principaux sont ASTRA 19°2 et EUTELSAT ou pour les chaînes nationales en clair, ATLANTICBIRD 3 (TELECOM 2C). WinTV supporte la norme DiSEqC 1.0,

jusqu'à 4 LNB. Si vous n'utilisez pas de DiSEqC, seule la LNB_1 est utilisée.

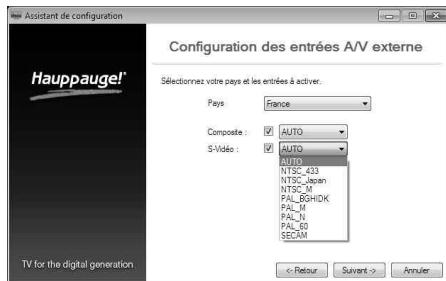

Source externe (entrée audio/video)

Vous avez la possibilité d'utiliser l'entrée audio/video de votre WinTV pour relier un décodeur TV externe.

Pour ajouter cette source vidéo (ou toute autre), sélectionnez la connectique : S-Video ou Composante (RF ou Recherche de chaîne analogue si votre décodeur TV externe utilise un câble d'antenne pour diffuser le signal).

Cliquez sur Suivant. WinTV fera une recherche des chaînes selon les options sélectionnées.

Vous aurez à cliquer Suivant après chaque recherche. Les chaînes détectées s'affichent au fur et mesure de la recherche. Ces recherches nécessitent plusieurs minutes. Cliquez sur Suivant pour terminer la recherche des chaînes.

L'application WinTV affiche maintenant la première chaîne de télévision dans la liste.

• DVB-S2 disponible uniquement avec WinTV-HVR-4400 HD

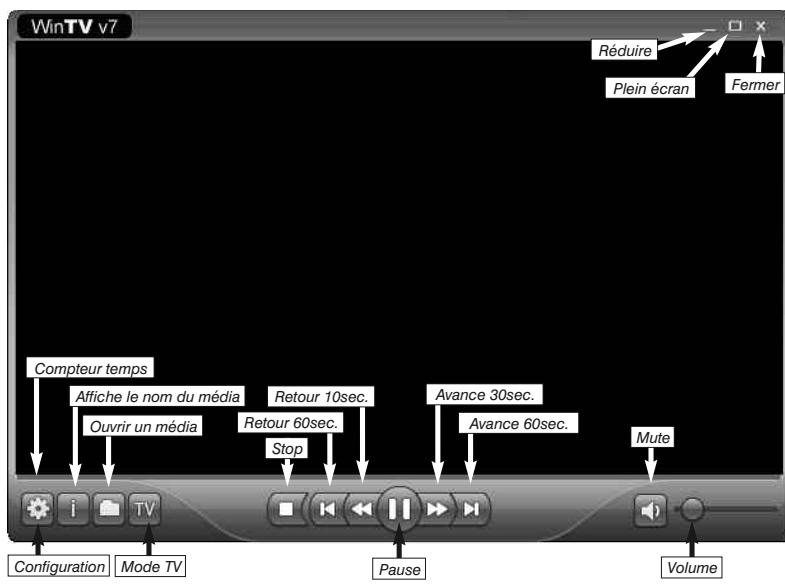

WinTV v7 est une puissante application TV et lecteur multimédia, avec une nouvelle interface.

Vous pouvez passer d'un mode à l'autre en cliquant simplement sur ces touches:

Mode TV

Pour activer le tuner TV et regarder les programmes TV, cliquez sur la touche TV, ou appuyez sur ALT T sur le clavier.

Ouvrir un média

Pour ouvrir un média, cliquez sur la touche Dossier, l'application passera en mode Lecteur Media et lira le média instantanément.

Changer de chaînes

Il existe plusieurs possibilités pour changer de chaînes :

• Cliquez sur les touches Canal + ou Canal -
• Presse la touche + ou - sur le clavier.
• Tapez sur le clavier le numéro du canal (par exemple : 8) suivi de la touche Entrée.
• Utilisez le menu contextuel (clic droit dans la fenêtre TV) et sélectionner Changer de Chaînes (ou presser les touches Ctrl L) pour ouvrir la liste des chaînes. Dans cette fenêtre vous pouvez filtrer les chaînes (par exemple : tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres) et la sélectionner avec la souris.

Vous pouvez aussi utiliser la télécommande (pour les modèles l'incluant).

Contrôle du direct TV

L'application WinTV v7 produit automatiquement un fichier Pause pendant l'affichage de la TV. Ceci vous permet d'avoir un contrôle sur le direct à tout moment. Cliquez

sur la touche Pause, la modifiera en touche Lecture. Pour continuer à regarder l'émission

sion au moment où vous l'avez suspendu, cliquez simplement sur la touche Lecture. Changer de chaîne réinitialisera le fichier Pause. Néanmoins, le dernier fichier Pause est disponible sur le disque dur (dans le réseau configuré, par exemple C:\temp\Pause Buffer).

Enregistrer la TV

Cliquez sur la touche Enregistrer pour commencer sans déclencher l'enregistrement du

programme TV en cours. WinTV enregistre le signal audio/video du programme TV en qualité numérique native (*.ts Transport Stream). Pendant l'enregistrement il n'est pas possible de changer chaînes. Les fonctions du contrôle du direct restent opérationnel (Pause/Retour/Avance et 'catch-up').

Notes: Le nom du fichier enregistré sera créé sous cette logique [Nom canal] [Date] [Horaire].ts. Pour enregistrer la TNT (en définition standard) avec l'extension.mpg, cocher la case Convertir automatiquement les enregistrements MPEG-2 en.mpg dans les options avancées de la fenêtre Configuration.

Cliquez sur la touche Stop termine un enregistrement, ou termine l'utilisation du

tuner (pendant la visualisation TV). Presser la touche TV pour réactiver le mode TV et regarder à nouveau la TV.

Le menu contextuel

Un clic droit à l’intérieur de la fenêtre TV vous fait accéder au menu contextuel, qui regroupe toutes les fonctions de WinTV. Les options:

Mode de visualisation : Normal, Image seule et Plein écran sont disponibles. En mode Normal, tous les boutons sont affichés. En mode Image seule, seule l'image TV est affichée, mais dans une fenêtre. Le mode Plein écran vous permet de regarder la TV comme sur un téléviseur. Vous pouvez également commuter entre ces modes par un double-clic à l'intérieur de la fenêtre TV, ou en pressant CTRL W sur le clavier.

Note: Les tailles des fenêtres en mode Normal et Image seule sont indépendantes et maintiendront leurs arrangements quand vous passerez d'un mode à l'autre.

Toujours visible : Ce mode permet à la fenêtre WinTV de rester au-dessus de toutes les autres applications même si elle n'est pas sélectionnée.

Proportion : Sélectionnez Automatique (recommandé) pour maintenir la proportion correcte (4:3 ou 16:9) de l'image TV. La sélection de l'option Sans rebords déformera l'image TV pour remplir complètement la fenêtre WinTV, indépendamment de sa dimension.

Regarder un enregistrement
Regarder la TV
Sélectonnier une chaine
Mode de visualisation	✓
Proportion	✓
Flux audio
Planifier un enregistrement
Guide des programmes
Afficher les sous-titres
Télétexte
Lecture
Pause
Stop
Tous jours visible
Configuration
A propos
Fermer WinTV v7

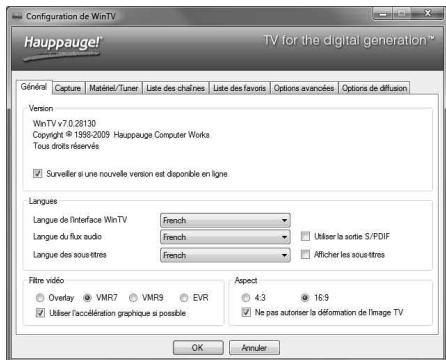

Configuration

Général : Choisissez ici la langue pour

l'interface, l'audio et les sous-titres. Vous pouvez également spécifier le mode vidéo à employer et l'aspect de l'image à respecter.

Avec Windows® 7 ou Windows Vista et une carte graphique nVidia série 8 ou ATI série 10 ou plus récent, vous pourrez employer WinTV v7 pour recevoir la TV HD avec un simple processeur de 2.0 GHz. Pour ceci, Sélectionnez Utiliser l'accelération graphique si possible.

Si votre carte graphique n'est pas aussi récente (ou compatible), ou avec Windows XP, vous aurez besoin d'un processeur 3.0 GHz Intel Pentium 4 ou d'un processeur double cœur HD (Mais simplement 1.3 GHz pour la TNT stand

Capture : Pour spécifier les dossiers utilisés par WinTV v7, régler l'espace disque alloué au contrôle du direct ou le format d'enregistrement des captures d'images. Pour les modèles hybrides, vous pouvez régler la qualité d'enregistrement analogique (du tuner analogique et entrée A/V).

Matériel/Tuner : Pour configurer votre WinTV (faire une recherche de chaîne), sélectionnez d'abord le matériel dans la liste pour votre recherche (WinTV v7 peut : gérer plusieurs tuner WinTV!), puis cliquez sur Configuration. Vous pourrez alors faire une recherche des canaux ou ajouter une source vidéo (pour les modèles hybrides équipés d'une entrée A/V).

Liste des chaînes : Avec un clic droit sur une chaîne, vous pouvez l'effacer ou avoir ses détails et réorganiser la liste en changeant le numéro préselection. Si vous changez la préselection pour chiffre déjà occupé, la chaîne sera placée à la fin de la liste.

Liste des favoris : Spécialement avec la télévision par satellite où plus de 100 chaînes peuvent être reçues, une liste de favoris vous permet de sélectionner les chaînes que vous aimerez visualiser, ou que vos enfants pourraient visualiser sans effacer les autres canaux pour ne pas être amené à refaire une recherche des canaux si

une autre chaîne vous intéresse. Faites glisser les canaux de la liste sur la gauche aux favoris à droite, un groupe de chaînes favorites sera créé, vous pouvez lui donner un nom et accéder à cette liste par un clic droit sur l'image TV / Favoris.

Options avancées : Pour configurer en détail WinTV v7. Vous pouvez convertir les enregistrements MPEG-2 en. mpg. Ce passage de l'extension. ts en. mpg se fait sans perte de qualité vidéo, seules les informations propres à l'extension. ts sont supprimées (comme les sous-titres). Activer la compatibilité avec les consoles de jeu permet un affichage plus direct de votre console de jeu reliée à WinTV par l'entrée A/V, mais consomme plus de ressources processeur, nous conseillons alors de désactiver la capacité d'enregistrer. La configuration des codecs alternatifs est à effectuer en cas de problème de son ou d'affichage, à la demande de notre support technique.

Flux audio : Si l'émission TV offre plus d'une langue audio, vous pouvez désirer une autre langue (flux audio) ici.

Télétexte : Aussi accessible avec le logo T, affiche les pages télétexte par incrustation sur l'image TV ou sur un fond noir (télétexte disponible selon les chaînes).

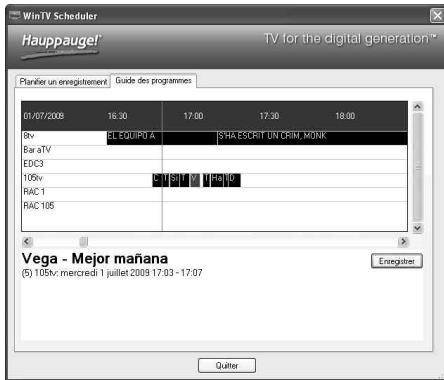

Guide des programmes

Le signal transmis en DVB peut contenir un guide des programmes TV, il inclut le nom des émissions TV, les heures de début et leurs durées.

Sélectionnez une émission avec votre souris (par un double-clic) pour avoir une vue de ces informations.

Si vous souhaitez enregistrer cette émission, cliquez simplement sur Enregistrer (à droite dans la fenêtre) puis OK.

La planification de cet enregistrement est ajoutée.

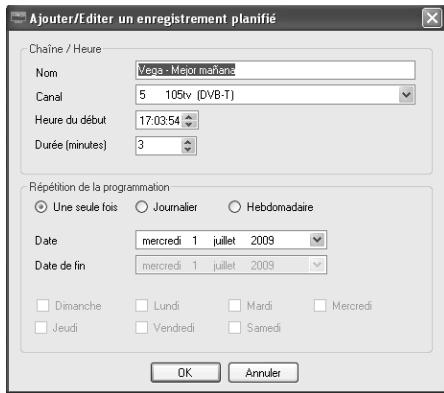

Planifier un enregistrement

Le planificateur d'enregistrement permet l'enregistrement de programme TV à un moment donné. Le planificateur intègre tous les enregistements programmés par le guide des programmes TV ainsi que les enregistements manuels que vous auriez ajouté. Vous pouvez manuellement modifier, ajouter ou supprimer ces entrées. Le bouton Annuler permet de terminer un programme actuellement en cours d'enregistrement.

Pour programmer un enregistrement, cliquez sur le bouton Ajouter. Vous devrez configurer comme suit.

Nom: Entrez le nom de votre tâche d'enreg-

instrument (ceci ne spécifie pas le nom du fichier d'enregistrement).

Canal : Sélectionnez la chaîne à enregistrer

Heure du début : Indiquez l'heure à laquelle l’émission démarre, il est prudent d’avancer de 5 minutes cet heure.

Durée: Indiquez le temps d'enregistrement, en utilisant les flèches ou directement en utilisant le clavier. Il est recommandé d'ajouter 10 minutes pour être certain d'enregistrer entière l'émission, si jamais elle est diffusée avec un peu de retard.

Répétition de la programmation : Vous pouvez enregistrer une fois, ou faire la programmation journalière ou hebdomadaire. Si vous désirez l'option hebdomadaire, désignez le ou les jours de répétition.

Date : Par défaut est la date d'aujourd'hui.

Date de fin : Si vous avez besoin de l'option journalière ou hebdomadaire, vous pouvez spécifier la date où cette tâche doit se terminer, typiquement les programmes changent en été.

Une fois que tout est configuré, cliquez OK pour ajouter. Vous pouvez ajouter plus d'événements en cliquant sur le bouton Ajouter, cliquez ensuite sur OK pour fermer le planificateur d'enregistrement.

Note : Il est inutile que l'application WinTV soit démarrée pour qu'un enregistrement planifié fonctionne, mais votre PC devra être sous tension, en veille ou en veille prolongée. Tous les enregistrements planifiés sont exécutés à l'arrière-plan par une tâche appelée « WinTV7Rec.exe ». Si un enregistrement planifié commence tandis que vous regardez la TV, WinTV change de chaîne automatiquement et commence l'enregistrement.

Raccourcis clavier de wintv V7

Démarrer la TV

Sélectionner une chaîne

Chaine +

Chaine Volat

Volume

Mute

Détails de la transmission

Information sur l'émission

Guide des programmes EPGC, WinTECO ledes

Afficher les sous-titres

Win TV Settings

Ouvrir un fichier

= ALT + S

= CTRL + flèche droite

=CTRL+flé

=CTRL+F

= CTRL + R

=CTRL+C

= Escape

=CTRL+W

= CTRL + A

= ALT + O

= ALT + Z

=CTRL+S

=CTRL+1/ALT+C

= ALT + F

Problème d'affichage TV (ex : son sans l'image)

Dans l'application WinTV, allez dans Configuration et sous Filtre vidéo, choisissez une option différente parmi la liste de trois (Overlay/WMP9/EVR). Redémarrez l'application WinTV v7 pour visualiser le résultat. Répétez ce processus pour chacune des trois options pour déterminer la meilleure option pour votre ordinateur.

Faire une nouvelle recherche de chaînes / ajouter une source vidéo

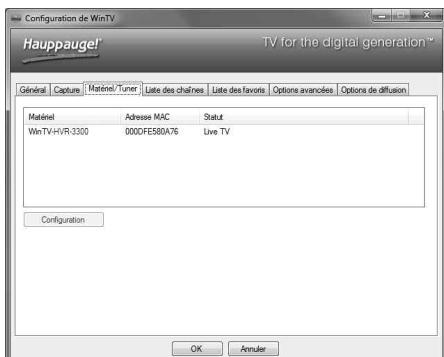

Ouvrez l'onglet Matériel/Tuner du panneau Configuration (en cliquant par exemple sur le logo en forme de roue dentée) et sélectionnez votre matériel qui apparaît dans la liste. Cliquez sur le bouton Configuration pour appeler le menu de configuration du tuner et faire une nouvelle recherche des canaux (ou ajouter une source vidéo externe via les entrées A/V).

Déinstallation complète de wintv

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lancez le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un

Un écran noir apparaît avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionné chez Your WinTV.

Vous trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :

E-mail: [e-mail] (ajoutez SVP le Log de l'application WinTV à votre E-mail)

WEE: Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de l'appareil ancien, utilisez les systèmes de collecte qui vous sont proposés.
