NOVA-TD-500/T-PCI - Carte tuner TV HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte tuner TV PCI
Caractéristiques techniques principales	Réception de signaux DVB-T et DVB-T2, prise en charge de la télévision numérique terrestre
Alimentation électrique	Alimentation par le bus PCI
Dimensions approximatives	Standard PCI, dimensions variables selon l'installation
Poids	Environ 200 grammes
Compatibilités	Compatible avec Windows XP, Vista, 7, 8, 10
Fonctions principales	Enregistrement de programmes TV, lecture en direct, support du Timeshift
Entretien et nettoyage	Débrancher l'appareil avant nettoyage, utiliser un chiffon doux pour la poussière
Pièces détachées et réparabilité	Disponibilité limitée des pièces, réparation recommandée par un professionnel
Sécurité	Respecter les normes électriques, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, consulter les avis utilisateurs

FOIRE AUX QUESTIONS - NOVA-TD-500/T-PCI HAUPPAGE

Comment installer la carte Hauppauge Nova-TD-500/T-PCI dans mon ordinateur ?

Pour installer la carte, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI disponible et rebranchez votre ordinateur. Assurez-vous également d'installer les pilotes fournis avec le produit.

Quels pilotes dois-je installer pour la Hauppauge Nova-TD-500/T-PCI ?

Vous devez installer les pilotes spécifiques fournis sur le CD qui accompagne la carte ou télécharger les derniers pilotes depuis le site officiel de Hauppauge.

Pourquoi je ne reçois pas de signal TV avec ma carte Hauppauge Nova-TD-500/T-PCI ?

Vérifiez que l'antenne est correctement connectée et que vous avez scanné les chaînes dans votre logiciel de télévision. Assurez-vous également que la carte est bien reconnue par votre système.

Comment configurer les chaînes TV avec la Hauppauge Nova-TD-500/T-PCI ?

Utilisez le logiciel de télévision installé avec les pilotes pour rechercher et configurer les chaînes. Assurez-vous que votre antenne est fonctionnelle et positionnée correctement.

La carte Hauppauge Nova-TD-500/T-PCI est-elle compatible avec Windows 10 ?

Oui, la carte peut fonctionner avec Windows 10, mais il est recommandé de vérifier la compatibilité des pilotes sur le site de Hauppauge pour s'assurer qu'ils sont à jour.

Que faire si le logiciel de télévision ne détecte pas la carte ?

Vérifiez que la carte est correctement installée dans le slot PCI et que les pilotes sont bien installés. Vous pouvez également essayer de redémarrer votre ordinateur.

Comment résoudre les problèmes de qualité d'image avec la Hauppauge Nova-TD-500/T-PCI ?

Assurez-vous que votre antenne est correctement positionnée et que les connexions sont sécurisées. Vous pouvez également essayer de modifier les paramètres de qualité d'image dans le logiciel de télévision.

Puis-je utiliser la Hauppauge Nova-TD-500/T-PCI pour enregistrer des émissions TV ?

Oui, avec le logiciel approprié installé, vous pouvez utiliser la carte pour enregistrer des émissions TV sur votre disque dur.

Comment désinstaller les pilotes de la carte Hauppauge Nova-TD-500/T-PCI ?

Allez dans le Panneau de configuration, sélectionnez 'Programmes et fonctionnalités', trouvez les pilotes Hauppauge dans la liste et sélectionnez 'Désinstaller'.

La Hauppauge Nova-TD-500/T-PCI prend-elle en charge la télévision HD ?

Oui, la carte prend en charge la télévision numérique, ce qui inclut la diffusion de chaînes en haute définition, selon la disponibilité de la chaîne et l'antenne utilisée.

MODE D'EMPLOI NOVA-TD-500/T-PCI HAUPPAGE

Guide d'installation

Hauppauge Computer Works, Sarl. Support Tech.: ([phone] · Fax: [phone] [e-mail] www.hauppauge.fr

Contenu de la boîte

La carte WinTV-NOVA-TD-500 ou WinTV-NOVA-T PCI

Le récepteur IR

La télécommande et 2 piles AAA

Le CD-ROM d'installation WinTV v7

Pour connaître précisément le contenu de la boite, veuillez vous référer aux inscriptions sur le coté droit de l'emballage.

Vue de l'installation

Etape

Installez la WinTV-NOVA-TD-500 ou WinTV-NOVA-T dans un slot PCI non utilisés de votre PC.

Etape

Reliez le cable d'antenne.

Etape 3

Installez les pilotes et l'application avec le CD-ROM d'installation WinTV inclus.

E tape 4

Lancez l'application WinTV et regardez la TV après avoir effectuez la recherche de chaînes.

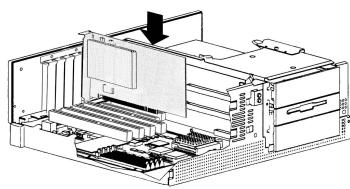

1. Installation de la carte

Note : Des dommages matériels peuvent être cause par l'électricité statiques. Veuillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

1. Eteignez l'ordinateur. Consultez les instructions du constructeur de votre PC pour-retirer le capot.
2. Localisez un slot PCI libre. Devissez et retirer le cache métallique du slot libre.
3. Enclenchez la carte WinTV dans le slot libre et vissez-la. Replaceze le capot de votre PC.

2. Connections des cables

WinTV-NOVA-TD-500 et WinTV-NOVA-T PCI peuvent receiveoir la TNT (DVB-T) avec une antennepour regarder et enregistrer les chaines de television en definition standard. WinTV-NOVA-TD500-HD peuvent receiveoir les chaines de la television numerie terrestre en SD & HD.

Reliez vos câbles à la WinTV dans l'ordre suivant :

TV (1) pour le cable d'antenne de toit

TV (2) pour une seconde antenné DVB-T (mode Diversity avec WinTV-NOVA-TD-500)

IR pour le récepteur infrarouge de la télécommande

Collez le point Velcro sur le récepteur pour le placer là où il pourrait receivevoir les commandes infrarouges.

Insérez les piles type AAA dans la télécommande.

Note pour la réception de la TNT : Notre prise d'antenne murale doit être reliée à une antenné de toit et non au réseau cable, et être à la portée d'un émetteur de télévision numérique. Nous vous conseillons de prendre connaissance de l'avancement de la TNT dans votre région en visitant www.matnt.tdf.fr

Note au sujet de la WinTV-NOVA-TD-500 :

Mode double tuner (par défaut)

Branchez une antenné au connecteur TV1 de la WinTV-NOVA-TD-500. Vous n'avez pas besoin de connecter une antenné au connecteur TV2 car le signal en TV1 est divisé en interne pour alimenter les deux tuners. Vous pouvez maintainant enregistrer jusqu'à deux émissions simultanément en utilisant la fonction Planifier un enregistrement et Enregistrer en arrêté plan. L'option Enregistrer en arrêté plan permet d'enregistrer votre ou vos émissions TV sans utiliser l'application WinTV. Vous doivent désirier cette option pour au moins un des deux enregistrements ; en effet l'application de WinTV v7 elle-même ne peut pas procéder actuellement à deux enregistrements en même temps.

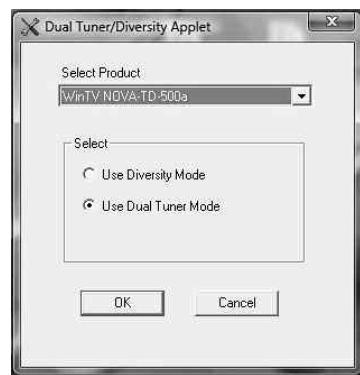

Mode Diversité, pour une meilleure réception TV

La technologies diversité utilise les deux tuners et deux antennes afin de creer un signal TV plus clair, exempt de parasites. Pour utiliser alternatively WinTV-NOVA-TD-500 en mode diversity, afin d'améliorer la réception DVB-T, allez dans Demarrer / Tous les programmes / Hauppauge WinTV puis Diversity Tool et Sélectionnez 'Use Diversity Mode'. Ceci désactive la fonction Dual Tuner. Cliquez sur OK et redémarrez votre ordinateur pour que les changements prennten effet.

Connectez une antennae au connecteur TV1 de la WinTV-NOVA-TD-500. Connectez une deuxième antennae au connecteur TV2. Deux antennes sont utilisées pour la réception TV numérique, elles doivent être distinctes et séparées d'au moins 60 cm (ou typiquement une antenné de toit et une antenné portative).

3. Installation des pilotes et applications

Allumez chez PC et attende le démarrage complet de Windows, l'assistant d'installation d'un nouveau matériel apparaît, annulez SVP cette procédure en cliquant sur Annuler.

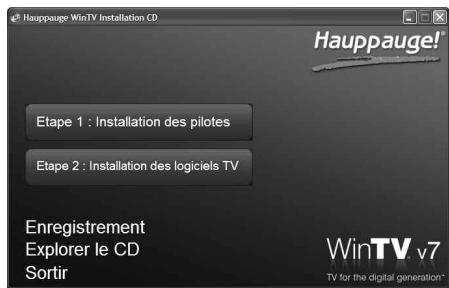

Insérez le CD-ROM d'installation WinTV v7 dans votre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Sélectionnéz votre langue.

Note: Si l'exécution automatique du CD-ROM ne fonctionne pas, parcourez le CD-ROM et double cliquez sur Setup.

Cliquez sur Etape 1: Installation des pilotes.
Vousserez alors face à une fenêtre bleue qui commencerera à installer etmettre à jour les pilotes pour votre produit.

Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connection de votre WinTV, ou contactez notre support technique.

Cliquez maintain sur Etape 2 : Installation des logiciels TV.

Un message apparait quand toutes les applications sont installes. Cliquez sur OK. Cliquez maintainant sur Exit pour fermer la fenetre d'installation du CD-ROM.

4. Premiers pas avec l'application WinTV v7

Après l'installation, vous verrez un icône WinTV v7 sur votre bureau Windows. Double cliquez sur cet icône WinTV.

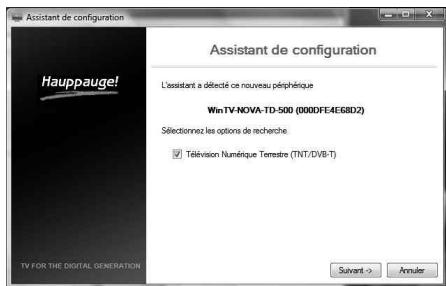

Recherche des chaînes

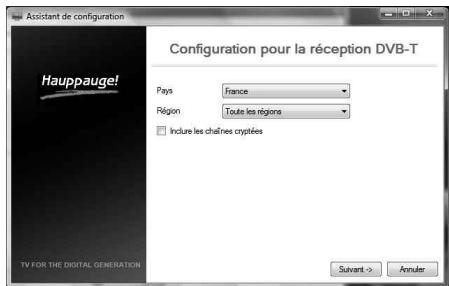

Au premier démarrage, l'Assistant de configuration apparait automatiquement.

Télévision Numérique Terrestre (TNT/DVB-T)
Vou dessectionner donne pays et donne region a partir de la liste deroulante. Si donne region n'est pas disponible selectionner l'option Toutes les regions.

Si vous n'avez pas de WinTV-Cl, il est inutil d'inclure les chaînes cryptées à la liste de chaîne. Sélectionné comme options de recherche télévision Numérique Terrestre (TNT/DVB-T) et cliquez sur Suivant.

WinTV fera une recherche des chaînes. Les chaînes déteçées s'affiche au fur et mesure de la recherche. Cette recherche nécessite plusieurs minutes.

Cliquez sur Suivant pour terminer la recherche des chaînes. L'application WinTV affiche maintainant la première chaîne de télévision dans la liste.

Note : Vous pouvez faire une nouvelle recherche des chaînes en ouvrant la fenêtre de Configuration, l'onglet Periphériques pour cliquer le bouton Configuration.

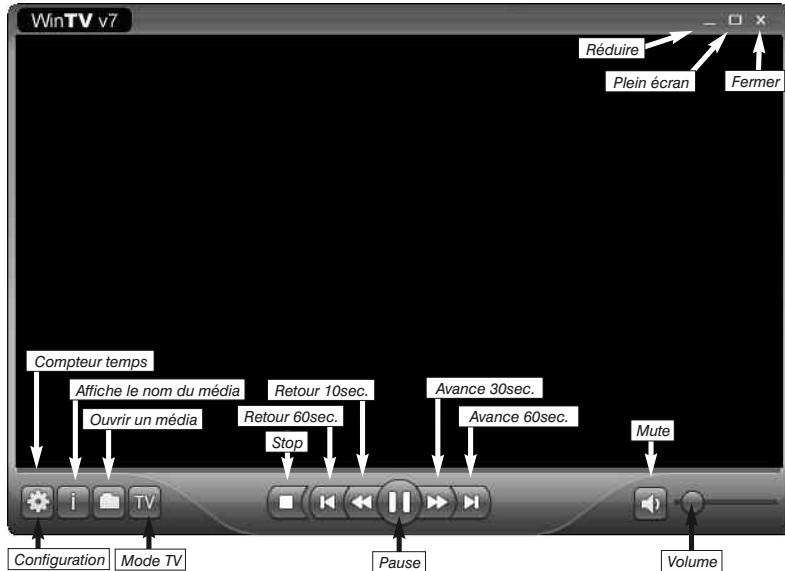

WinTV v7 est une puissant application TV et Lecteur Multimédia, avec une nouvelle interface simplifié. Vous pouvez passer d'un mode à l'autre en cliquant simplement sur ces touches :

Mode TV

Pour activer le tuner TV et regarder les programmes TV, cliquez sur la touche TV, ou presser ALT T sur le clavier.

Note: WinTV v7 comprehend un décodeur MPEG-2. Un décodeur HD H.264 pour la réception des programmes TNT-HD est disponible à la vente sur www.hauppauge.eu.

Ouvrir un média

Pour ouvrir un média, cliquez sur la touche Dossier, l'application passera en mode Lecteur Media et lira le média instantanément.

Changer de chaînes

• Cliquez sur les touches Canal + ou Canal -
• Pressez la touche + ou - sur le clavier.
  -Tapez sur le clavier le numero du canal (par exemple : 8) suivi de la touche Entrée.
• Utilisez le menu contextual (click droit dans la fenêtre TV) et Sélectionner Changer de Chânes (ou presser les touches Ctrl L) pour ouvrir la liste des chaînes. Dans cette fenêtre vous pouvez filtrer les chaînes (par exemple : tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres) et la Sélectionner avec la souris.
• Vous pouvez aussi utiliser la télécommande (pour les modèle l'incluant).

OSD

Cliquez sur la touche OSD pour afficher par incrustation les informations sur le programme TV actuel et le suivant.

Contrôle du direct TV

L'application WinTV v7 produit automatiquement un:ficher Pause pendant l'affichage de la TV. Ceci vous permit d'avoir un contrôle sur le direct à tout moment. Cliquez sur la touche Pause la modifiera en touche Lecture. Pour continuer a regarder I'emis

sion au moment où vous l'avez suspendu, cliquez simplement sur la touche Lecture. Changer de chaîne réinitialisera le fichier Pause. Néanmoins le dernier fichier Pause est disponible sur le disque dur (dans le réseau configuré, par exemple C:\temp\Pause Buffer).

Enregister la TV

Cliquez sur la touche Enregistrer pour commencer sans déali l'enregistrement du programme TV en cours. WinTV enregistrre le signal audio/vidéo du programme TV

en qualité numérique native (*.ts Transport Stream). Pendant l'enregistrement il n'est pas possible de changer chaînes. Les fonctions du contrôle du direct reste opérationnel (Pause/Retour/Avance et 'catch-up').

Notes: Le nom du fichier enregistré sera créé sous cette logique [Nom canal] [Date] [Horaire].ts

Stop

Cliquez sur la touche Stop termine un enregistrement, ou terme l'utilisation du

tuner (pendant la visualisation TV). Presser la touche TV pour réactiver le mode TV et regarder à nouveau la TV.

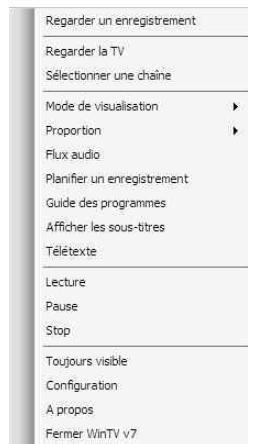

Le menu contextual

Un clic droit à l'intérieur de la fenêtre TV vous fait acceder au menu contextual, qui regroupe toute les fonctions de WinTV. Les options:

Mode de visualisation : Normal, Image seule et Plein écran sont disponible. En mode Normal, tous les boutons sont affichés. En mode Image seule, seule l'image TV est affchéé, mais dans une fenêtre. Le mode Plein écran vous permet de regarder la TV comme sur un téléviseur. Vous pouvez également commuter entre ces modes par un double-clic à l'intérieur de la fenêtre TV, ou en pressant CTRL W sur le clavier.

Note: Les tailles des fenêtres en mode Normal et Image seule sont indépendant etMaintiendron leurs arrangements quand vous passerez d'un mode à l'autre.

Toujours visible : Ce mode permet à la fenêtre WinTV de rester au-dessus de toutes les autres applications même si elle n'est pas sélectionnée.

Proportion : Sélectionnez Automatique (recommandé) maintain la proportion correct (4:3 ou 16:9) de l'image TV. La sélection de l'options Sans rebords déformera l'image TV pour replir complètement la fenêtre WinTV, independamment de sa dimension.

Flux audio : Si l'émission TV offre plus d'une langue audio, vous pouvez désirir une autre langue (flux audio) ici.

Raccourcis clayier de WinTV v7

Démarrer la TV

Sélectionner une chaine

Chaine +

Chaine -

volume +

Voluri Mute

Détails de la transmission

Information sur l'émission

Guide des programmes EPG

Win V-Scheduler Télatéctre

Pauso

Lecture

Enregister

= ALT + T

=CTRL+L

= +

= -

=Pagehaut

=Page bas

-OTHE+M-CTRI+D

=CTRI+O

=CTBL+G

=CTRL+Z

=CTRL+T

=CTRL+Q

=CTRL+P

= AL + R

Stop

Avance 60 sec.

Retour 60 sec.

Avance 30 sec

Retour 10 sec:

Catch Up Live Made Normal

Blein écran

Charger de proportion

Toujours visible

Changer de Flux audio

Afficher les sous titres

WinTV Settings

Ouvrir un tichier

= ALT + S

= CTRL + flèche droit

= CTRL + flèche gauche

= CTRL + F

=CTRL+R

=CTRL+

• Escape+

=CTRI+A

= ALT + O.

=ALT+Z

=CTRL+S

= CTRL + I/ALT + C

= A L I + F

Configuration

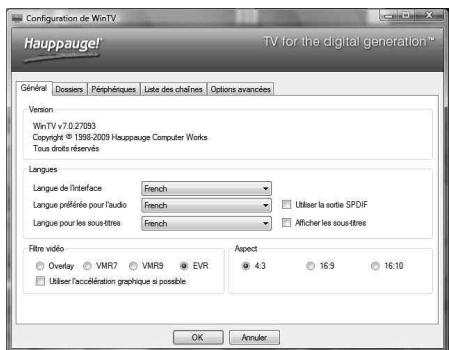

Général : Choisissez ici la langue pour l'interface, l'audio et les sous-titres. Vous pouvez également spécifique le mode video à employer et votre type d'écran.

Avec Windows® Vista, vous pouvez employer WinTV v7 pour receivevoir la TV HD avec un simple processeur de 2.0 GHz, une fois combiné avec une carte graphique nVidia série 8 ou ATI série 10. Pour ceci, Sélectionnez Utiliser l'accélération graphique si possible. Si votre carte graphique n'est pas compatible, ou avec Windows XP, vous aurez besoin d'un processeur Core Duo, 2.8 GHz Intel Pentium 4 ou équivalent pour TV HD (1.0 GHz pour la simple TNT).

Dossiers: Spécificiez les dossiers ou les fichiers pauses et d'enregistrements seront stockés.

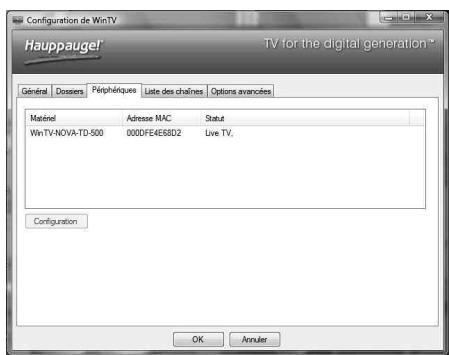

Péripétriques : Pour configurer un tuner TV Hauppauge, Sélectionnez d'abord le matériel que vous souhaitez configurer dans la liste, puis cliquez sur Configuration. Vous pourrez alors faire une recherche des canaux.

Listes des chaînes : Vous pouvez activer ou désactiver des chaînes en les cochant dans la colonne Préselection. Un cli c droit sur une chaîne permet de l'effacer ou d'avoir les détails de la chaîne.

L'option Détails affiche quelques informations sur un canal et permet de réorganiser la liste des chaînes en changeant le numéro préseLECTION. Si vous changez la préselection pour chiffir de la liste.

Détails de la transmission

Lecture

Enregister

Dépannage

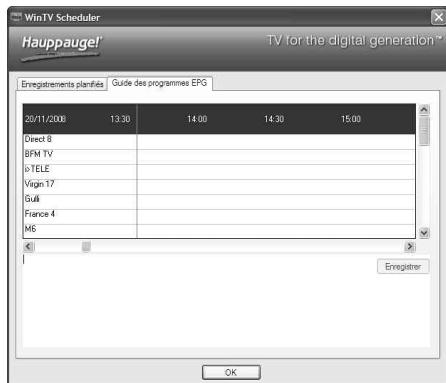

Guide des programmes

Le signal transmis avec la TNT peutContainir un guide des programmes TV, il inclut le nom des émissions TV, les heures de début et leurs durées. Sélectionnez une émission avec votre souris (par un double-clic) pour avoir une vue de ces informations.

Si vous souhaitez enregistrer cette émission, cliquez sur simplement Enregistrer (à droite dans la fenêtre) puis OK. La planification de cet enregistrement est ajoutée.

Télétexte: Montre les pages télétexte sur l'imag
age de TV, si le service est disponible.

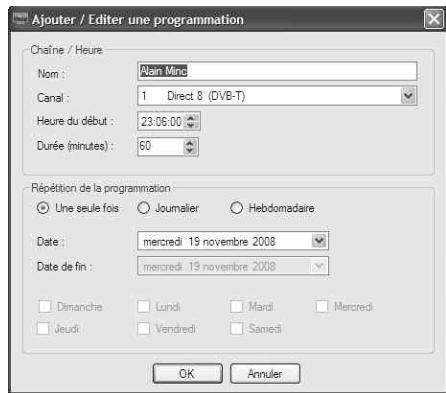

Planifier un enregistrement

Le planificateur d'enregistrement permet l'enregistrement de programme TV à un moment donné. Le planificateur intègre tous les enregistements programmés par le guide des programmes TV aussi bien que les

enregistements manuels que vous auriez ajouté. Vous pouze manuellement modifier, ajouter ou supprimer ces entrées. Le bouton Annuler permet de terminer un programme actuellement en cours d'enregistrement.

Pour programmer un enregistrement, cliquez sur le bouton Ajouter. Le stick WinTV doit etre connecté pour ajouter un enregistrement. Vous devrez configurez comme suit.

Nom : Entrez le nom de votre tâche d'enregistrement (ceci ne spécifique pas le nom du fichier d'enregistrement).

Canal: Sélectionnez la chaîne à enregistrer.

Heure du début : Indiquez l'heure à laquelle l'émission démarre, il est prudent d'avancez de 5 minutes cet heures.

Durée: Indiquez le temps d'enregistrement, en utilisant les flèches ou directement en utilisant le clavier. Il est recommendé d'ajouter 10 minutes pour être certain d'enregistrrer entière l'émission, si jamais elle est diffusée avec un peu de retard.

Répétition de la programmation : Vous pouvez enregistrer une fois, ou faire la programmation journalier ou hebdomadaire. Si vous désissez l'option hebdomadaire, désissez le ou les jours de répétition

Date: Par défaut est la date d'aujourd'hui.

Date de fin : Si vous avez besoin l'option journalier ou hebdomadaire, vous pouvez spécifique la date où cette tâche doit se terminer, typiquement les programmes change en été.

Une fois que tout est configuré, cliquez OK pour ajouter. Vous pouvez ajouter plus d'événements en cliquant sur le bouton Ajouter, cliquez ensuite sur OK pour fermer le planificateur d'enregistrement.

Note : Il est inutilie que l'application WinTV soit démarrée pour qu'un enregistrement planifié fonctionne, mais votre PC devra être sous tension, en veille ou en veille prolongée. Tous les enregistements planifiés sont exécutés à l'arrière-plan par une tâche appelée « WinTV7Rec.exe » . Si un enregistrement planifié commence tandis que vous regardez la TV, WinTV change de châne automatiquement et commence l'enregistrement.

Problème d'affichage TV (ex : son sans l'image)

Dans l'application WinTV, allez dans Configuration et sous Filtre video, choisissez une option différente parmi la liste de trois (Overlay/WMP9/EVR). Redémarrez l'application WinTV v7 pour visualiser le résultat. Répétez ce processus pour chacune des trois options pour déterminer la meilleure option pour votre ordinateur.

Déinstallation complète de WinTV

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lanceze le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparait avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de I'aide

Veuillez visitor notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionnez votre WinTV

Vouys trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :

E-mail : [e-mail] (ajoutez SVP le Log de l'application WinTV à votre E-mail comme décrit ci-dessous)

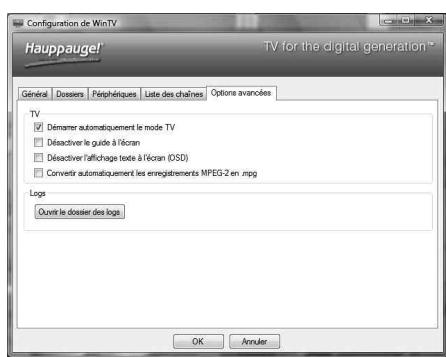

Logs dans Configuration / Options avancées : Ici est listed tout les événements du fonctionnement de WinTV v7. Si vous rencontres un problème et doivent enter en contact avec notre support technique, envoyez SVP une copie des logs avec l'email que vous nous envoyez.
