NOVA-T/TD-STICK/HVR-900 - Tuner TV USB HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé USB TV numérique
Caractéristiques techniques principales	Réception de la télévision numérique terrestre (TNT), compatible avec les formats MPEG-2, MPEG-4
Alimentation électrique	Alimentation via le port USB de l'ordinateur
Dimensions approximatives	Environ 10 cm x 3 cm x 1 cm
Poids	Environ 50 g
Compatibilités	Compatible avec Windows XP, Vista, 7, 8, 10
Fonctions principales	Enregistrement de programmes TV, lecture de fichiers multimédias, fonction de timeshift
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, réparation limitée
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques
Informations générales utiles	Vérifier la compatibilité avec le système d'exploitation avant l'achat, nécessite un logiciel pour la visualisation des chaînes

FOIRE AUX QUESTIONS - NOVA-T/TD-STICK/HVR-900 HAUPPAGE

Comment installer le HAUPPAGE NOVA-T/TD-STICK/HVR-900 sur mon ordinateur ?

Pour installer le HAUPPAGE NOVA-T/TD-STICK/HVR-900, branchez le périphérique sur un port USB disponible de votre ordinateur. Ensuite, téléchargez et installez les pilotes à partir du site officiel de Hauppauge. Suivez les instructions à l'écran pour compléter l'installation.

Pourquoi mon HAUPPAGE NOVA-T/TD-STICK/HVR-900 ne détecte-t-il pas les chaînes ?

Assurez-vous que l'antenne est correctement connectée et positionnée. Vérifiez également que votre région reçoit un signal de diffusion numérique. Si nécessaire, effectuez une recherche de chaînes dans le logiciel de visualisation.

Quel logiciel dois-je utiliser avec le HAUPPAGE NOVA-T/TD-STICK/HVR-900 ?

Vous pouvez utiliser le logiciel WinTV fourni avec le produit ou d'autres logiciels de réception TV compatibles, tels que VLC ou Kodi.

Le son de la télévision est absent lors de l'utilisation du HAUPPAGE NOVA-T/TD-STICK/HVR-900, que faire ?

Vérifiez que le volume de votre ordinateur et du logiciel est correctement réglé. Assurez-vous également que les pilotes audio de votre ordinateur sont à jour.

Comment mettre à jour les pilotes du HAUPPAGE NOVA-T/TD-STICK/HVR-900 ?

Visitez le site officiel de Hauppauge et recherchez la section des pilotes. Téléchargez la dernière version des pilotes pour votre produit et suivez les instructions d'installation.

Le signal est instable ou pixelisé, que puis-je faire ?

Essayez de repositionner l'antenne pour obtenir un meilleur signal. Évitez les interférences d'autres appareils électroniques et assurez-vous que le logiciel de réception est à jour.

Puis-je utiliser le HAUPPAGE NOVA-T/TD-STICK/HVR-900 avec un système d'exploitation autre que Windows ?

Le HAUPPAGE NOVA-T/TD-STICK/HVR-900 est principalement conçu pour fonctionner avec Windows. Cependant, certains utilisateurs ont rapporté un fonctionnement avec des systèmes basés sur Linux en utilisant des logiciels compatibles.

Où puis-je trouver de l'aide supplémentaire si les problèmes persistent ?

Vous pouvez consulter le forum de support de Hauppauge ou contacter le service client pour obtenir une assistance supplémentaire.

MODE D'EMPLOI NOVA-T/TD-STICK/HVR-900 HAUPPAGE

avec PowerCinema 5.1

Guide d'Installation Rapide

© 2008 Hauppauge Computer Works · Qi-WINTV-HDSTICK-V1.0-FR · 2008/04/22

Hauppauge Computer Works, Sarl.

48, rue Sainte Anne

75002 Paris, FRANCE

www.hauppauge.fr

Support Tech. ; ([phone]

Telephone: [phone]

Fax: [phone]

[e-mail]

Contenu de la boîte

WinTV-HVR-900 Hybride.
WinTV-NOVA-TD Diversity our
WinTV-NOVA-T-Stick
- Un cable d'extension USB
- Une antenné de réception
DVB-T portative
- La télécommande Hauppauge
et 2 piles
- Un cable d'entrée Audio/Viséo
(WinTV-HVR-900 uniqueness)
- Une antenne de réception DVB-T
portative avec connecteur MCX &
un adaptateur MCX - IEC (WinTV-
NOVA-TD uniqueness)
Le CD-ROM d'installation avec
CyberLink PowerCinema 5.1
- Ce guide d'installation

WinTV-HVR-900-HD

WinTV-NOVA-TD-HD

WinTV-NOVA-T-HD

1. Connection des cables

Branchez votre cable d'antenne (antenne de toit), ou l'antenne TV portative, au stick WinTV.

Pour receivevoir la télévision Numérique Terrestre, votre prise d'antenne murale doit être reliée à une antenne de toit compatible (selon l'âge ou la position de l'antenne), et non au réseau cable, et être à la portée d'un émetteur de télévision numérique. Nous vous conseillons de prendre connaissance de l'avancement de la TNT dans notre région en visitant http://tnt.niv2.com

L'antenne TV portative incluse peut eventuèlement replacer une antenne de toit, type râteau, pour la réception de la TNT, mais elle est rundout concue pour une utilisation en extérieur.

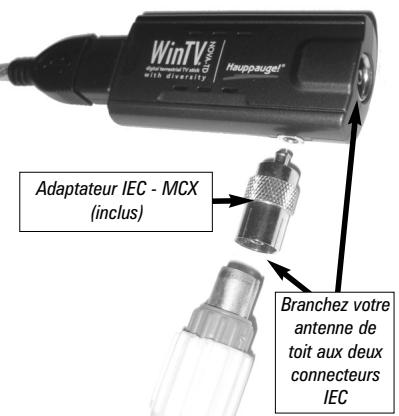

WinTV-NOVA-TD

WinTV-NOVA-TD adopte la tech

nologie Diversity qui améliore

enormément la sensibilité de

réception avec les deux antennes

portatives en interieur ; ou en

extérieur et en mouvement. La

technologie Diversity utilise deux

tuners et deux antennes pour

créer un signal TV le plus clair

possible. Branchez vos câbles

d'antenne ou vos antennes à la

WinTV-NOVA-TD comme décrit ici.

de toit, en utilisant.

EC-MCX, au con-

de WinTV-NOVA-TD.

WinTV-HVR-900

Votre WinTV-HVR-900 peux fonctionner avec le tuner analogique si la TNT n'est pas encore disponible.

Yououpouzeaussi,aveclecâblede

capture matériel, relier votre magneto-

scope ou caméscope à WinTV-HVR-900,

avec l'entrée video composite (RCA)

S-Video et l'entrée audio (mini jack).

Si vous source A/V utilise un con

necteur PERITEL, vousdezutiliser un

câble adapté (non fourni, disponible en

magasin ou sur www.hauppauge.eu).

ckWinTV

1. Localisez, sur votre PC, un port USB 2.0 de libre (normalementitué
   sur les côtés ou au dos de l'ordinateur). Pour des raisons tech-
   niques, nous ne recommendons pas de relier l'unité à un Hub ou
   concentrateur USB.
   2.Allumez your PC et attendez le demarrage complet de Windows.
   3 Connectez WinTV-HVB-900 au port USB 2.0 . Vous pouvez employer

le cable d'extension USB pour placer le stick WinTV à une courte

distance du port USB (et éviter ainsi d'être en porte-à-faux).

3. Installation des pilotes et applications

Le : Si vous avez un logiciel antivirus sur votre PC, veuillez le sactiver durant l'installation de votre WinTV.

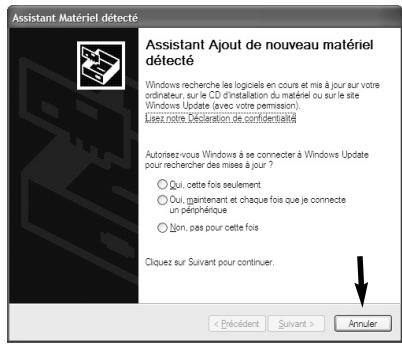

Lorsque vous connectez WinTV

pour la première fois, PC allumé.

la fenêtre de l'Assistant Matériel

détece apparait, cliquez sur

Annuler

Insérez le CD-ROM d'installation

WinTV dans votre lecteur optique

(de CD-ROM ou DVD), une

fenêtre apparait automatique

ment. Cliquez sur Step 1: Install

Drivers.

Si I'execution automatique d

CD-ROM ne fonctionne pas, par

courez le CD-ROM d'installation

WinTV et double cliquez sur

Setup.

Vousserez alors face à une fenêtre bleue qui commencerà à installer

etmettreà jourles pilotes pourvroyeproduit.

Une fois terminé, un message

s'affiche dans la barre. Si ce mes-

cette barre pour fermer cette

fenêtre. Sinon, vérifie la connec-

tion de votre WinTV, ou contactez

Cliquez lieutenant sur Step 2:

Install WinTV et selectionnez votre

langue.

Note: Vous pouvez sélec-

V tionner 'Custom

Installation' pour modifier la

liste des applications WinTV à

installer

Hauppauge!
Hauppauge WinTV Installation CD
Hauppauge
Select Language
English Deutsch Francas
Espanol Italiano Netherlands
Svenska Japanese
African Chinese
Custco

Back
Exit

Setup
Installation de WinTV (WinXP)
■ Éléments
```xml <Installer Microsoft DirectX9.0b <Install Windows XP-Hofftx-KB986626
Install PowerCinema
Install WinTV HVR4000 Manual
WinTV Product Registration

Page 1

Page 2

Page 3

Page 4

5. CyberLink PowerCinema

Pour démarrer l'application PowerCinema, double cliquez sur l'icône

CyberLink PowerCinema présente sur votre bureau ou du menu

Démarrer / Tous les programmes / CyberLink PowerCinema /

PowerCinema.

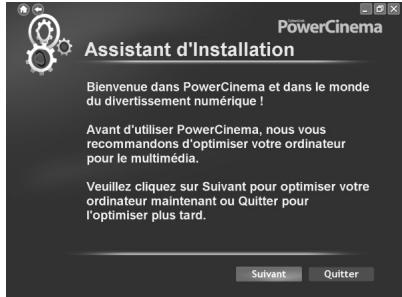

L'Assistant d'Installation, qui vous

quidera tout au long du premier

démarrage, apparait, cliquez sur

Suivant.

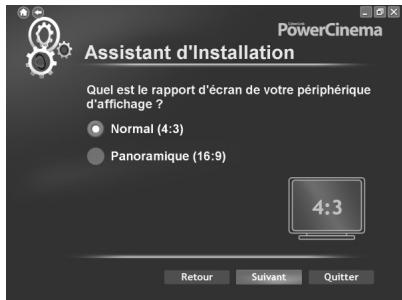

Sélectionnez le type d'écran uti-

Jlisé (4:3 est la norme pour les TV

et moniteurs standard : 16:9

concerne les écrans panora-

mique) et cliquez sur Suivant.

Sélectionnez le type d'installation

sonore que vous avez et cliquez

sur Suivant.

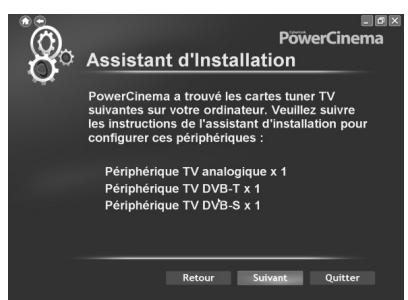

PowerCinema détecte les tuners TV

WinTV-HVR-900 est équipé d'un

tuner Hybride et peut recevoir ces

types de signaux :

• Analogue (PAL/SECAM),

• Numérique (DVB-T).

En outre vous pouvez également

relier un caméscope, magnéto

scope, un démodulateur cable ou

satellite avec les entrée A/V com

pose ou S-Viséo.

WinTV-NOVA-T Stick est équipe

d'un tuner numérique (DVB-T)

WinTV-NOVA-TD est équipé de deux tuners numériques (DVB-T) qui

peuvent fonctionner en mode Diversity (pour améliorer la réception)

ou en mode Double tuner (voir Page 10 pour adopter ce mode).

Voudevezyouassurerd'avoirconnectélescablescorrectement

avant de rechercher les chaînes, Choisissez le type de signal souhaité

et cliquez Suiy

Sélectionnez votre pays de rési
dence et cliquez sur Suivant.

Choisissez le dossier où vous

voulez retrouver vos enregistre-

ments TV et cliquez Suivant.

x tuners numériques (DVB-T) qui

sity (pour améliorer la réception)

e 10 pour adopter ce mode).

connectedes cables correctement

Oisissez le type de signal souhaité

10/12

Recherche des chaînes analogiques

(WinTV-HVR-900 unique)

Selectionnez Analogue et cli

quez sur Suivant.

Cliquez sur Parcourir pour démar

rer le scan des fréquences.

Des images TV apparaitront briè

vement quand une chaine est

trouvé. Une fois le scan terminé.

cliquez sur Suivant.

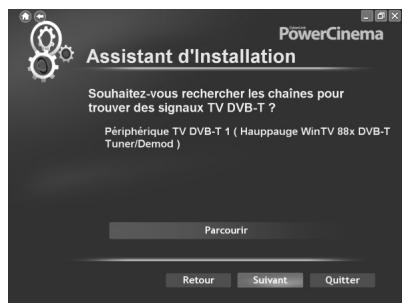

Recherche des chaînes TNT

Cliquez sur Parcourir pour démar

Cliquez sur Parcourir pour démarrer le scan des fréquences.

Des images TV apparaitront briè

vement quand une chaine est

trouvéd une fois le scan terminé

cliquez sur Complet.

Vous pouvez rechercher à nouveau les chaînes en seLECTIONnant

Paramètres / TV / Signal settings.

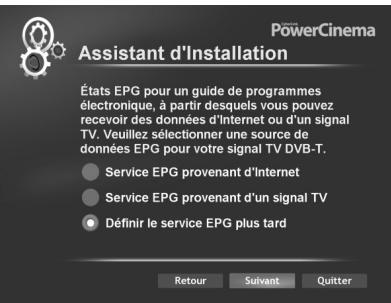

Guide Electronique des Programmes (EPG)

Apres chaque recherche de

chaine une demande de mise en

route de l'EPG vous est

demandé.

You've le choix de l'activer par

Internet ou par les flux numé-

rigues. Vous pouye aussi désirir

d'activer cette option plus tard.

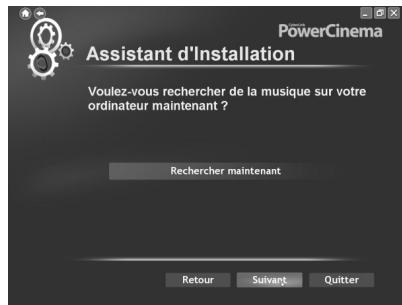

Recherche des musiques de votre PC

Cliquez sur Recherche mainte

nant pour demarrer la recherche

des fichiers musicaux presentes

sur votre PC , ils seront ajoutés à

la bibliothèque média de

PowerCinéma.

Une fois le scan terminé, cliquez sur Suivant.

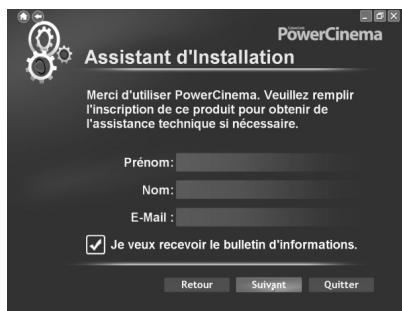

L'Assistant d'Installation est maintainant arrivé à son terme, vous pouvez vous enregistrer ou cliquez sur Suivant, puis Terminer.

Note: CyberLink PowerCinema est un puissant logiciel type « Media Center ». Vous peuvent l'utiliser pour vos loisirs numériques : dire vos musiques, vidés, DVD, enregistrer la TV, etc... Veuillez vous reférer au manuel de l'utilisateur CyberLink, présente sur le CD-ROM au format électronique.

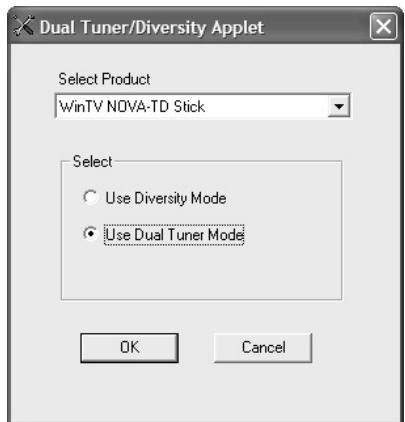

Commuter en mode Double Tuner (WinTV-NOVA-TD)

Vous pouvez également utiliser, alternatively, WinTV-NOVA-TD en mode double tuner, pour enregistrer une chaîne tout enregistrant une autre. Pour ceci, vous devez branchier une antennée de toit aux deux tuners WinTV-NOVA-TD (des cables poursaient être nécessaires, non inclus).

Allez alors dans Demarrer / Tous les programmes / Hauppauge WinTV puis Diversity Tool et selectionnez 'Use Dual Tuner Mode'. Ceci désac-tive la fonction Diversity. Clique sur OK et redemarrez votre ordinaire pour que les changements prennent effet.

Une fois en mode double tuner, le WinTV-NOVA-TD peut enregistrer deux émissions en même temps mais les performances de réception seront moindre.

Assurez vous d'avoir une excellente réception DVB-T avant d'enregistrer deux émissions en même temps.

Page 9

Page 10

Dépannage

Réception HD

Si des saccades apparaisent, cela peut être dû à un manque de ressource système, car le décodage et l'affichage de la video HD nécessit une forte puissance de traitement. Faîtes avant tout une mise à jour du pilote de votre carte graphique.

Pour connaître le taux d'occupation du processeur, faites Ctrl + Alt + Suppr (ou Del) puis allez dans « Performance», si « Util. de l'UC » est proche des 100% , votre machine manque de puissance pour la HD.

Une carte graphique récente (exemple NVidia 7600 GS avec 256 Mo) peux assister efficacement votre processeur, mais nous vous conseillons de contacter un spécialiste faire modifier votre PC en conséquence.

Problème de réception DVB-T

Une mauvaise réception de la TNT peut se traduire par une image TV qui reste noir ou se fige. Il est vivement conseillé d'utiliser une antenné fixe placée sur le toit,eciels doivent une antennene de toit type râteau ou mini fouet avec base magnétique, facile d'installation.

Si vous ne receivez aucune chaîne TV, assurez vous de n'êtes pas branché sur une prise du cable analogique, mais bien à une antenné de toit. Si vous receivez plus de 6 chaînes en analogique avec votre télévisueur, vous âtes relié au réseau cable.

Demander de l'aide

Veuillez visitor notre page de support technique : www.hauppauge.fr rubrique Support puis selectionnez votre WinTV

Vous y trouvrez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :
Tél : [phone]

Email: [e-mail]

Web: www.hauppauge.fr rubrique Support

6. Utilisation de la télécommande

Insérez les deux piles dans la télécommande en respectant les polarités. Le historique de la télécommande s'installé automatiquement lors de l'installation. Cela ajoute le raccourci AutoStart IR au groupe de démarriage (Démarrer / Tous les programmes / Démarriage). Si ce n'est pas le cas, installez-le manuellement depuis le CD-ROM d'installation, dossier IR32, en double cliquant sur IR32.

Si nécessaire, vous pouvez réinitialiser la télécommande en selectionnant Restart IR du menu Demarrer / Tous les programmes / WinTV.

Vérification du fonctionnement de la télécommande :

Vérifiez que l'icon IR soitprésent dans la zone de notification. Visez avec la télécommande le récepteur IR intégré au stick WinTV et

appuyez sur le bouton "Go" pour ouvrir le menu "WinTV Remote". Pressez sur le bouton "OK" pour lancez PowerCinema ou utilisez les flèches "Haut" et "Bas" de la télécommande pour selectionner une autre option.

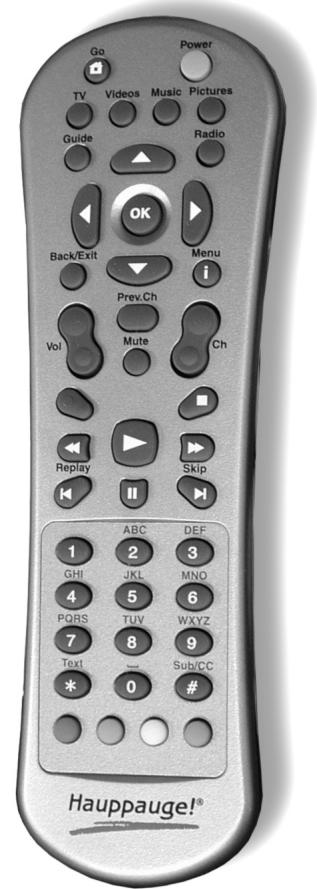

Fonction de la télécommande en mode TV

Go : Appel le menu "WinTV Remote", pour démarrer PowerCinema

Power : Ferme l'application PowerCinema

TV: Active/Désactive le mode TV (plein écran)

Guide: Affiche/Cache le guide des programmes

Radio: Affiche le menu Radio

Arrows & OK : Pour sélectionn er confirmier une option

Back/Exit : Pour quitter un menu

Boutons Vol+ et Vol- : le volume audio

Mute: Active/Désactive l'audio

Boutons Ch+ et Ch- : Sélectionne la chaîne suivante/précédente

Prev.Ch : Permute avec la chaine précédement sélectionnée

Bouton Record : Démarre un enregistrement

Page 131

Bouton Stop:Stop un enregistrement

Bouton Play : Lance la lecture d'un fichier, ou arrêté une pause de la TV

< < (Rewind) : Retour arrêté

:Avance rapide

Bouton Pause : Suspend le direct (TimeShift)

1 (Skip) : Saut avant

I< (Replay) : Saut arrêté

Boutons 0-9 : Accès direct aux chaînes par leur numéro

Text (^*) : Affiche le télétexte

Sub/CC (#): Affiche/Cache les sous-titres - si disponible sur la chaine)

Bouton coloré : Contrôle le fonctionnement du télétexte

Page 12

Page 13

Page 16

Page 15

Page 16
