NOVA-S-PLUS/HD-S2 - Récepteur satellite HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite DVB-S2
Caractéristiques techniques principales	Support des formats MPEG-2, MPEG-4, H.264, H.265
Alimentation électrique	Alimentation externe 12V
Dimensions approximatives	Environ 20 x 15 x 5 cm
Poids	Environ 1 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows et Linux
Fonctions principales	Enregistrement vidéo, lecture multimédia, support des chaînes HD
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité modérée
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre antenne satellite avant l'achat

FOIRE AUX QUESTIONS - NOVA-S-PLUS/HD-S2 HAUPPAGE

Comment installer la carte Hauppauge Nova-S-Plus/HD-S2 sur mon ordinateur ?

Pour installer la carte, ouvrez votre boîtier d'ordinateur, insérez la carte dans un emplacement PCIe libre, puis reconnectez tous les câbles et démarrez l'ordinateur. Installez les pilotes fournis avec la carte.

Quels systèmes d'exploitation sont compatibles avec la Hauppauge Nova-S-Plus/HD-S2 ?

La carte est compatible avec Windows 7, 8, 10 et des versions ultérieures. Assurez-vous d'utiliser les pilotes appropriés pour votre système d'exploitation.

Comment résoudre les problèmes de réception de signal avec la carte ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que les câbles coaxiaux ne sont pas endommagés et que la carte est correctement installée dans l'emplacement PCIe.

Pourquoi mon logiciel de télévision ne détecte-t-il pas la carte Hauppauge Nova-S-Plus/HD-S2 ?

Assurez-vous que les pilotes de la carte sont correctement installés. Vérifiez également que la carte est sélectionnée comme source dans les paramètres du logiciel de télévision.

Comment mettre à jour les pilotes de la Hauppauge Nova-S-Plus/HD-S2 ?

Rendez-vous sur le site officiel de Hauppauge, téléchargez la dernière version des pilotes pour votre carte, puis suivez les instructions d'installation.

Est-il possible d'utiliser la Hauppauge Nova-S-Plus/HD-S2 avec un logiciel tiers ?

Oui, la carte est compatible avec plusieurs logiciels de télévision tiers, comme DVBViewer ou ProgDVB. Assurez-vous de configurer correctement la carte dans les paramètres de ces logiciels.

Que faire si la carte surchauffe ?

Assurez-vous que votre boîtier d'ordinateur est bien ventilé. Vérifiez également que le système de refroidissement de votre ordinateur fonctionne correctement.

Comment désinstaller la carte Hauppauge Nova-S-Plus/HD-S2 ?

Allez dans le Gestionnaire de périphériques, trouvez la carte sous 'Cartes de capture', faites un clic droit et sélectionnez 'Désinstaller'. Ensuite, éteignez l'ordinateur, retirez la carte de l'emplacement PCIe.

MODE D'EMPLOI NOVA-S-PLUS/HD-S2 HAUPPAGE

Guide d'installation

Hauppauge Computer Works, Sarl. 102, 40000 Paris, France

46, 105 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26

[e-mail]

www.hauppauge.fr

Contenu de la boîte

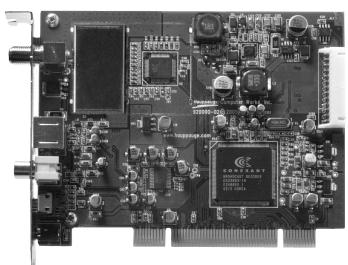

La carte WinTV-NOVA-HD-S2 ou WinTV-NOVA-S-Plus

Le récepteur IR

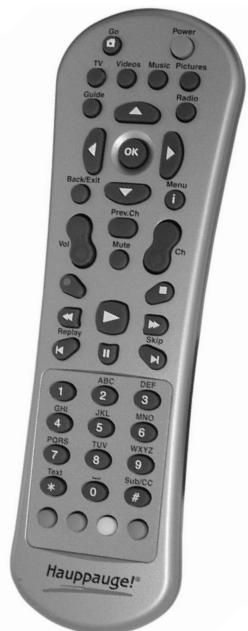

La télécommande et 2 piles AAA

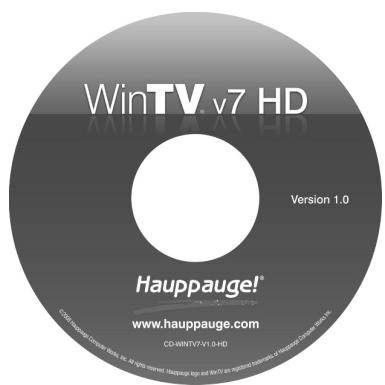

Le CD-ROM d'installation WinTV v7 HD (WinTV-NOVA-HD-S2)

Le CD-ROM d'installation WinTV v7 (WinTV-NOVA-S)

Pour connaître précisément le contenu de la boîte, veuillez vous référer aux inscriptions sur le côté droit de l'emballage.

WinTV-NOVA-S-Plus

Avec WinTV-NOVA-S-Plus vous pouvez regarder et enregistrer les chaînes de la télévision par Satellite (réception DVB-S) en SD (Définition Standard). Vous pouvez également relier une source vidéo par l'intermédiaire des entrées composite et S-Video.

Reliez vos câbles à la WinTV-NOVA-S-Plus dans l'ordre suivant :

SAT pour cable d'antenne Parabolique

S-VIDEO IN entrée vidéo pour câble S-Video

COMPVIDEOIN entrée video pour cable composite RCA

LINE IN entrée audio pour câble type « mini Jack »

IR pour le récepteur infrarouge de la télécommande

Assurez-vous d'avoir une LNB universelle (donc compatible numérique) et que l'antenne parabolique soit correctement alignée, par exemple en pointant le satellite Astra 19°2 ou Eutelsat. Dans le doute, consultez un installateur satellite.

Enfin, vérifie que l'antenne parabolique soit correctement reliée, par des câbles de qualité, à la WinTV.

Notez que ces produits ne peuvent afficher les chaînes payantes sans un lecteur Common Interface (WinTV-CI USB2), un Conditional Access Module (CAM) et une carte d'abonnement.

3. Installation des pilotes et applications

Allumez votre PC et attendez le démarrage complet de Windows, l'assistant d'installation d'un nouveau matériel apparait, annulez SVP cette procédure en cliquant sur Annuler.

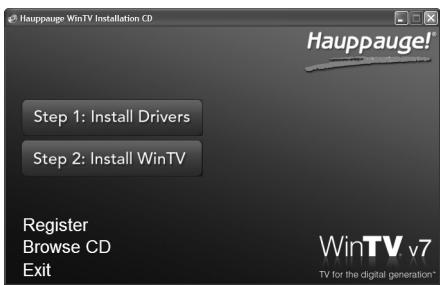

Insérez le CD-ROM d'installation WinTV v7 ou v7-HD dans votre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Cliquez sur Step 1: Install Drivers.

Note: Si l'exécution automatique du CD-ROM ne fonctionne pas, parcourez le CD-ROM et double-cliquez sur Setup.

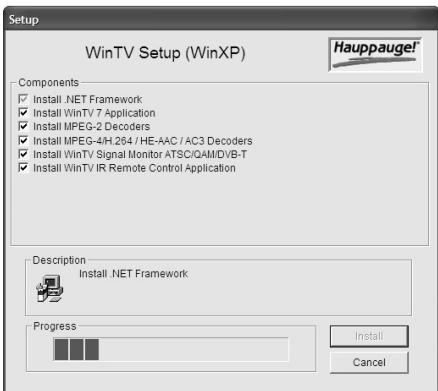

Vous serez alors face à une fenêtre bleue qui commencera à installer et mettre à jour les pilotes pour votre produit. Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connexion de votre WinTV, ou contactez notre support technique.

Cliquez lieu sur Step 2: Install

WinTV et sélectionnez votre langue

Un message apparait quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintenant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

Note : Les derniers pilotes et applications sont disponibles sur www.hauppauge.fr (mais conservez bien votre CD-ROM d'installation pour bénéficier du codec H.264 si vous avez un modèle HD).

Étape 1

Installez la WinTV-NOVA-HD-S2 ou WinTV-NOVA-S-Plus dans un slot PCI non utilisé de votre PC.

Étape 2

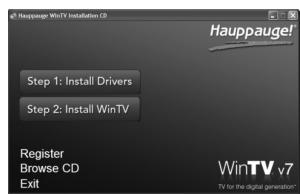

Installez les pilotes et l'application avec le CD-ROM d'installation WinTV inclus.

Étape 3

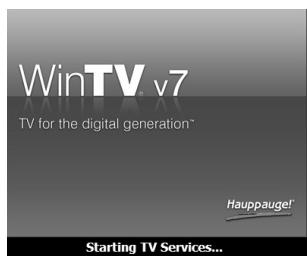

Lancez l'application WinTV et regardez la TV après avoir effectué la recherche de chaîns.

1. Installation de la carte

Note : Des dommages matériels peuvent être causés par l'électricité statique. Veuillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

1. Eteignez l'ordinateur. Consultez les instructions du constructeur de votre PC pour ouvrir le capot.

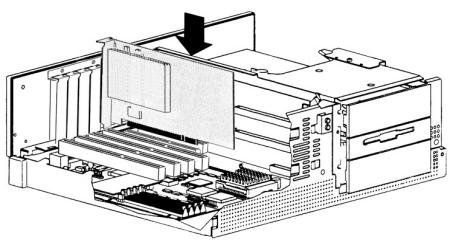

2. Localisez un slot PCI libre. Dévissez et retirez le cache métallique du slot libre.
3. Enclenchez la carte WinTV dans le slot libre et vissez-la. Replacez le capot de votre PC.

WINTV-NOVA-HD-S2

Avec WinTV-NOVA-HD-S2 vous pouvez regarder et enregistrer les chaînes de la télévision par Satellite (réception DVB-S et DVB-S2), en SD (Définition Standard) ou HD (Haute Définition).

Reliez vos câbles à la WinTV-NOVA-HD-S2 dans l'ordre suivant :

SAT pour câble d'antenne Parabolique IR pour le récepteur infrarouge de la télécommande

4. Premiers pas avec l'application wintv® V7

Après l'installation, vous verrez

un icône WinTV v7 sur votre bu

sur cet icône WinTV

Recherche des chaînes

Au premier démarrage, l'assistant de

recherche des chaînes apparait automatiquement

automatiquement. Sélectionnez DVB-S et

Cliquez sur Suivant.

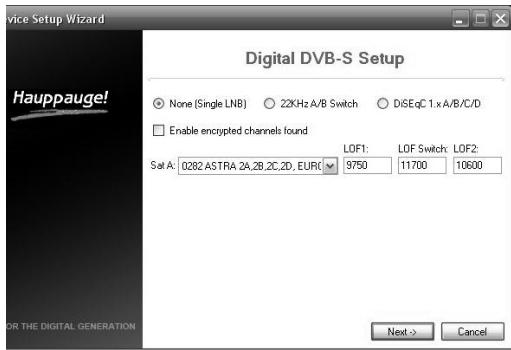

Sélectionnez le type DiSEqC, c'est-à-dire le nombre de paraboles géré (Simple

LNB est l'option par défaut, utilisez cette

option si vous ne connaissiez pas votre installation), puis sélectionnez le satellite que vous souhaitez scanner dans la liste. Pour la France, ASTRA 2B est le plus commun.

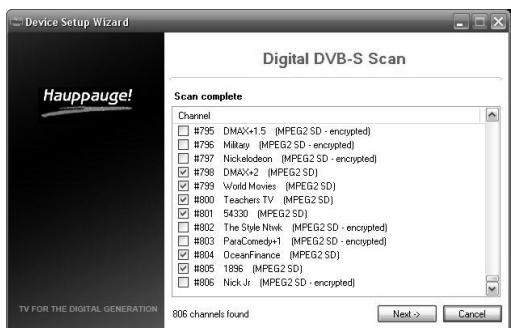

Les chaînes satellite détectées s'affichent au fur et à mesure de la recherche. Cette recherche nécessite quelques minutes.

Cliquez sur Suivant pour terminer la recherche des chaînes. L'application WinTV affiche maintenant la première chaîne de télévision dans la liste.

Note: Avec WinTV-NOVA-S-Plus, vous avez également la possibilité d'utiliser l'entrée Audio/Video. Si vous souhaitez utiliser cette entrée, sélectionnez S-Video ou Composite

(selon la connectique utilisée) pour ajouter ces entrées comme des chaînes lors de la recherche de canaux.

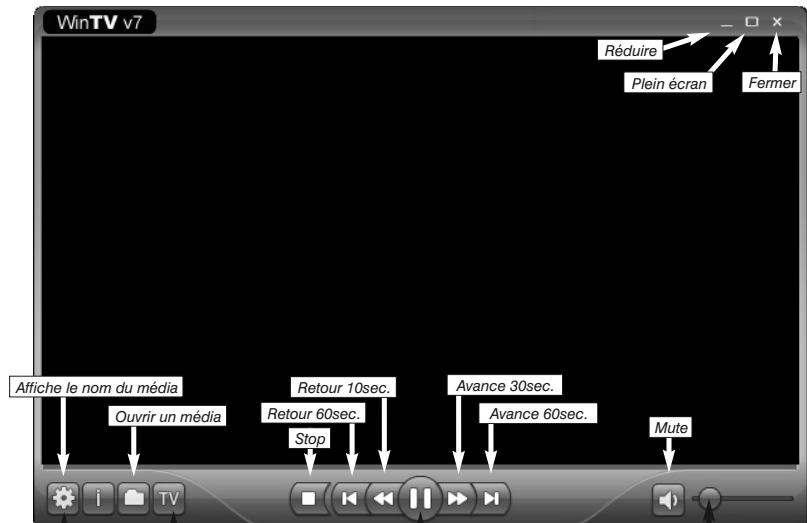

5. L'application wintv® V7

WinTV v7 est une puissante application TV et lecteur multimédia, avec une nouvelle interface simplifiée. Vous pouvez passer d'un mode à l'autre en cliquant simplement sur ces touches :

Mode TV

Pour activer le tuner TV et regarder les programmes TV, cliquez sur la touche TV, ou appuyez sur ALT + T sur le clavier.

Note: WinTV v7 HD (inclus avec WinTV-NOVA-HD-S2 uniquement) comprend, outre le décodeur MPEG-2, un décodeur H.264 pour la réception des programmes TVHD.

Ouvrir un média

Pour ouvrir un réseau, cliquez sur la touche Dossier, l'application passera en mode Lecteur Media et lira le réseau instantanément.

Changer de chaînes

Il existe plusieurs possibilités pour changer de chaînes :- Cliquez sur les touches Canal + ou Canal -.

• Pressez la touche + ou - sur le clavier. Tapez sur le clavier le numéro du canal (par exemple : 8) suivi de la touche Entrée.
• Utilisez le menu contextuel (clic droit dans la fenêtre TV) et sélectionnez Changer de
• Chaines (ou presser les touches Ctrl L) pour ouvrir la liste des chaînes. Dans cette fenêtre, vous pouvez filtrer les chaînes (par exemple : tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres) et la sélectionner avec la souris.
• Vous pouvez aussi utiliser la télécommande (pour les modèles l'incluant).

Cliquez sur la touche OSD pour afficher par incrustation les informations sur le programme TV actuel et le suivant.

Contrôle du direct TV

L'application WinTV v7 produit automatiquement un fichier Pause pendant l'affichage de la TV. Ceci vous permet d'avoir un contrôle sur le direct à tout moment. Cliquez

sur la touche Pause la modifiera en touche Lecture. Pour continuer à regarder l'émission au moment où vous l'avez suspendu, cliquez simplement sur la touche Lecture. Changer de chaîne réinitialisera le fichier Pause. Néanmoins le dernier fichier Pause est disponible sur le disque dur (dans le répertoire configuré, par exemple C:\temp\Pause Buffer).

Enregistrer la TV

Cliquez sur la touche Enregistrer pour commencer sans délambda l'enregistrement du

programme TV en cours. WinTV enregistre le signal audio/video du programme TV en qualité numérique native (*.ts Transport Stream). Pendant l'enregistrement il n'est pas possible de changer chaînes. Les fonctions du contrôle du direct restent opérationnel (Pause/Retour/Avance et 'catch-up').

Notes : Le nom du fichier enregistré sera créé selon cette logique [Nom canal] [Date] [Horaire].ts

Cliquez sur la touche Stop pour terminer un enregistrement, ou pour terminer l'utilisation du

tuner (pendant la visualisation TV). Presser la touche TV pour réactiver le mode TV et

regarder à nouveau la IV.

Le menu contextuel

Un clic droit à l’intérieur de la fenêtre TV vous fait accéder au menu contextuel, qui regroupe toutes les fonctions de WinTV. Les options:

Mode de visualisation : Normal, Image seule et Plein écran sont disponibles. En mode Normal, tous les boutons sont affichés. En mode Image seule, seule l'image TV est affichée, mais dans une fenêtre. Le mode Plein écran vous permet de regarder la TV comme sur un téléviseur. Vous pouvez également commuter entre ces modes par un double-clic à l'intérieur de la fenêtre TV, ou en pressant CTRL W sur le clavier.

Note: Les tailles des fenêtres en mode Normal et Image seule sont indépendantes et maintiendront leurs arrangements quand vous passerez d'un mode à l'autre.

Toujours visible : Ce mode permet à la fenêtre WinTV de rester au-dessus de toutes les autres applications même si elle n'est pas sélectionnée.

Proportion : Sélectionnez Automatique (recommandé) pour maintenir la proportion correcte (4:3 ou 16:9) de l'image TV. La sélection de l'option Sans rebords déformera l'image TV pour remplir complètement la fenêtre WinTV, indépendamment de sa dimension.

Flux audio : Si l'émission TV offre plus d'une langue audio, vous pouvez désirer une autre langue (flux audio) ici.

Guide des programmes EPG

Le signal transmis avec la TNT peut contenir un guide des programmes TV, il inclut le nom des émissions TV, les heures de début et leurs durées. Sélectionnez une émission avec votre souris (par un double-clic) pour avoir une vue de ces informations.

Si vous souhaitez enregistrer cette émission, cliquez simplement sur Enregistrer (à droite dans la fenêtre) puis OK. La planification de cet enregistrement est ajoutée à WinTV-Scheduler.

Télétexte: Montre les pages télétexte sur l'image de TV, si le service est disponible.

Ouvrir un fisier
Live TV
Sélectionner une chaine
Mode de visualisation	✓
Proportion	✓
Flux audio
WinTV-Scheduler
Guide des programmes EPG
Téléxte
Lecture
Pause
Stop
Toujours visible
Configuration
A propos
Fermer WinTV v7

20/11/2008	13:30	14:00	14:30	15:00
Direct B
BFM TV
oTELE
Vign 17
Gufi
France 4
MS

Le planificateur d'enregistrement permet l'enregistrement de programmes TV à un moment donné. Le planificateur intègre tous les enregistements programmes par le guide des programmes TV aussi bien que les

enregistrements manuels que vous auriez ajouté. Vous pouvez manuellement modifier, ajouter ou supprimer ces entrées. Le bouton

Annuler permet de terminer un programme actuellement en cours d'enregistrement.

Pour programmer un enregistrement, cliquez sur le bouton Ajouter. Le stick WinTV doit être connecté pour ajouter un enregistrement. Vous devrez configurer comme suit.

Châîne / Heure
Nom :	Alain Mince
Canal :	1 Direct 8 (DVB-T)
Heure du début :	23:06:00
Durée (minutes) :	60

Nom : Entrez le nom de votre tâche d'enregistrement (ceci ne spécifie pas le nom du fichier d'enregistrement).

Canal : Sélectionnez la chaîne à enregistrer.

Heure du début : Indiquez l'heure à laquelle l’émission démarre, il est prudent d’avancer de 5 minutes cet heure.

Durée: Indiquez le temps d'enregistrement, en utilisant les flèches ou directement en utilisant le clavier. Il est recommandé d'ajouter 10 minutes pour être certain d'enregistrer entièrement l'émission, si jamais elle est diffusée avec un peu de retard.

Répétition de la programmation : Vous pouvez enregistrer une fois, ou faire la programmation journalière ou hebdomadaire. Si vous désirez l'option hebdomadaire, désignez le ou les jours de répétition.

Date : Par défaut est la date d'aujourd'hui.

Date de fin : Si vous avez choisi l'option journalier ou hebdomadaire, vous pouvez spécifier la date où cette tâche doit se terminer, typiquement les programmes change en été.

Une fois que tout est configuré, cliquez OK pour ajouter. Vous pouvez ajouter plus d’événements en cliquant sur le bouton Ajouter, cliquez ensuite sur OK pour fermer le planificateur d’enregistrement.

Note : Il est inutile que l'application WinTV soit démarrée pour qu'un enregistrement planifié fonctionne, mais votre PC devra être sous tension, en veille ou en veille prolongée. Tous les enregistrements planifiés sont exécutés à l'arrière-plan par une tâche appelée « WinTV7Rec.exe ». Si un enregistrement planifié commence tandis que vous regardez la TV, WinTV change de chaîne automatiquement et commence l'en.

Raccourcis clavier de WinTV v7

Démarrer la TV	= ALT + T	Stop	= ALT + S
Sélectionner une chaîne	= CTRL + L	Avance 60 sec.	= CTRL + flèche droit
Chaîne +	= +	Retour 60 sec.	= CTRL + flèche gauche
Chaîne -	= -	Avance 30 sec.	= CTRL + F
Volume +	= Page haut	Retour 10 sec.	= CTRL + R
Volume -	= Page bas	Catch Up Live TV	= CTRL + C
Mute	= CTRL + M	Mode Normal	= Escape
Détails de la transmission	= CTRL + D	Plein écran	= CTRL + W
Information sur l'émission	= CTRL + O	Changer de proportion	= CTRL + A
Guide des programmes EPG	= CTRL + G	Toujours visible	= ALT + O
WinTV-Scheduler	= CTRL + Z	Changer de Flux audio	= ALT + Z
Télétexte	= CTRL + T	Afficher les sous titres	= CTRL + S
Pause	= CTRL + Q	WinTV Settings	= CTRL + I / ALT + C
Lecture	= CTRL + P	Ouvrir un fichier	= ALT + F
Enregistrer	= ALT + R

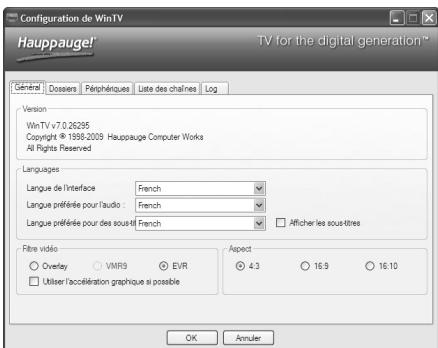

Configuration

Général : Choisissez ici la langue pour l'interface, l'audio et les sous-titres. Vous pouvez également spécifier le mode vidéo à employer et votre type d'écran.

Avec Windows® Vista, vous pouvez employer WinTV v7 pour recevoir la TV HD avec un simple processeur de 2.0 GHz, une fois combiné avec une carte graphique nVidia série 8 ou ATI série 10. Pour ceci, sélectionnez Utiliser l'accelération graphique si possible. Si votre carte graphique n'est pas compatible, ou avec Windows XP, vous aurez besoin d'un processeur lent pour TV HD (1.0 GHz pour la simple TNT).

Dossiers : Spécifiez les dossiers ou les fichiers où les enregistrements seront stockés

Péripériques : Pour configurer un tuner TV Hauppauge, sélectionnez d'abord le matériel que vous souhaitez configurer dans la liste, puis cliquez sur Config. manuel ou auto. Vous pourrez alors faire une recherche des canaux.

Liste des chaînes : Vous pouvez activer ou désactiver des chaînes en les cochant dans la colonne Présélection. Un clic droit sur une chaîne permet de l'effacer ou d'avoir les détails de la chaîne.

L'option Détails affiche quelques informations sur un canal et permet de réorganiser la liste des chaînes en changeant le numéro prérélection. Si vous changez la prérélection pour chiffre déjà occupé, la chaîne sera placée à la fin de la liste.

General

Name: CANAL+ Type: DVB-T

Preset: 4

Digital

Physical Ch: 0 Polarization: None

Freq (KHz): 522000 Bandwidth: 8 MHz

Symb Rate: 8

Service ID: 769

Video PID: AUTO Video Type: AUTO

Audio ID: AUTO Audio Type: AUTO

OK Cancel

Problème d'affichage TV (ex : son sans l'image)

Dans l'application WinTV, allez dans Configuration et sous Filtrage vidéo, choisissez une option différente parmi la liste de trois (Overlay/WMP9/EVR). Redémarrez l'application WinTV v7 pour visualiser le résultat. Répétez ce processus pour chacune des trois options pour déterminer la meilleure option pour votre ordinateur.

Déinstallation complète de wintv

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lancez le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparait avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionnez chez Your WinTV

Vous trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :

E-mail: [e-mail] (ajoutez SVP le Log de l'application WinTV à votre e-mail comme décrit ci-dessous)

L'onglet Log de WinTV Settings : Ici est listé tout les événements du fonctionnement de WinTV v7. Si vous rencontrez un problème et devez entrer en contact avec notre support technique, envoyez SVP une copie du Log. Pour cela, faites un clic droit, choisissez Sélectionner tout et puis cliquez sur le bouton Copier. Collez le Log dans un fichier texte que vous attacherez à votre Email

Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de cet ancien appareil, utilisez les systèmes de collecte qui vous sont proposés.
