NOVA-S PLUS - Carte de télévision HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte tuner TV PCI Express
Caractéristiques techniques principales	Réception de signaux DVB-S/S2, prise en charge de la haute définition (HD)
Alimentation électrique	Alimentation par le bus PCI Express
Dimensions approximatives	Longueur : 15 cm, Largeur : 10 cm
Poids	Environ 200 g
Compatibilités	Compatible avec Windows 10, 8, 7, Vista
Fonctions principales	Enregistrement de programmes TV, lecture de chaînes en direct, support pour le Timeshift
Entretien et nettoyage	Nettoyage régulier de la carte et des connecteurs, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le fabricant
Sécurité	Utiliser dans un environnement sec, éviter les surtensions électriques
Informations générales utiles	Vérifier la compatibilité avec le système d'exploitation avant l'achat

FOIRE AUX QUESTIONS - NOVA-S PLUS HAUPPAGE

Comment installer la carte Hauppauge Nova-S Plus ?

Pour installer la carte Hauppauge Nova-S Plus, ouvrez votre boîtier d'ordinateur, insérez la carte dans un slot PCI disponible et fixez-la avec une vis. Ensuite, fermez le boîtier et branchez votre antenne et le câble d'alimentation.

Quels systèmes d'exploitation sont compatibles avec la Hauppauge Nova-S Plus ?

La carte Hauppauge Nova-S Plus est compatible avec Windows XP, Vista, 7, 8 et 10. Assurez-vous d'installer les pilotes appropriés pour votre système d'exploitation.

Comment résoudre les problèmes de réception des chaînes TV ?

Vérifiez d'abord que l'antenne est correctement connectée et orientée. Assurez-vous également que le logiciel de gestion des chaînes est correctement configuré. Vous pouvez essayer de rescanner les chaînes dans le logiciel.

Pourquoi le son est-il désynchronisé avec l'image ?

La désynchronisation du son et de l'image peut être causée par des problèmes de performances de votre ordinateur. Assurez-vous que votre système répond aux exigences minimales et fermez les applications inutiles pendant la visualisation.

Comment mettre à jour les pilotes de la Hauppauge Nova-S Plus ?

Rendez-vous sur le site officiel de Hauppauge, recherchez la section de support et téléchargez les derniers pilotes pour votre carte. Suivez les instructions d'installation fournies avec le fichier téléchargé.

Que faire si la carte n'est pas détectée par l'ordinateur ?

Assurez-vous que la carte est correctement installée dans le slot PCI. Vérifiez également si elle apparaît dans le gestionnaire de périphériques. Si elle n'est pas détectée, essayez de réinstaller la carte ou de tester un autre slot PCI.

Comment configurer la Hauppauge Nova-S Plus pour l'enregistrement TV ?

Utilisez le logiciel fourni avec la carte pour configurer l'enregistrement. Sélectionnez la chaîne que vous souhaitez enregistrer et planifiez l'enregistrement à l'heure souhaitée.

La qualité de l'image est-elle affectée par la connexion Internet ?

Non, la qualité de l'image de la Hauppauge Nova-S Plus dépend principalement de la qualité du signal TV reçu par votre antenne. Une connexion Internet n'affecte pas la qualité d'image de la télévision par câble ou par antenne.

Comment désinstaller la Hauppauge Nova-S Plus ?

Pour désinstaller la carte, allez dans le panneau de configuration de Windows, ouvrez 'Programmes et fonctionnalités', trouvez le logiciel Hauppauge et désinstallez-le. Ensuite, éteignez l'ordinateur, ouvrez le boîtier et retirez la carte du slot PCI.

MODE D'EMPLOI NOVA-S PLUS HAUPPAGE

Paytv satellite kit wintv-nova-s-plus guide d'installation

©Hauppauge Computer Works, Inc. 2008 · QI-NOVA-S-V2.0-FR · 2008/03/19

Hauppauge Computer Works, SARL, 48, rue Sainte Anne 75002 Paris, FRANCE www.hauppauge.fr

Support Tech. : ([phone] Téléphone : ([phone] Fax : [phone] [e-mail]

Contenu de la boîte

La carte WinTV-NOVA-S3 ou WinTV-NOVA-S-Plus

WinTV-Clet cable USB

(selon modèle)

Le câble récepteur IR

La télécommande, et 2 piles

Le CD-ROM d'installation

WinTV INCLUANT :

La nouvelle application WinTV v6 WinTV-Scheduler VTPlus

• Ce guide d'installation

1. Installation de la carte wintv (et wintv-cl, selon modules)

Consultez les instructions du constructeur de votre PC pour retirer le capot.

Note: Des dommages matériels peuvent être causés par l'électricité statique. Veuillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

1. Eteignez l'ordinateur
2. Localisez un slot PCI libre. Dévissez et retirez le cache métallique du slot libre.
3. Enclenchez la carte WinTV dans le slot libre et vissez-la. Replacez le cache de votre PC.
4. Si vous avez la boîte incluant WinTV-Cl, branchez le câble USB fourni à WinTV-Cl.

Démarrez votre PC et localisez un port USB 2.0 libre.

Windows doit être correctement installé et démarré avant de relier WinTV-Cl au port USB 2.0 (ne fonctionne pas en USB 1.1).

1. Reliez maintenant WinTV-Cl au port USB. La fenêtre de l'Assistant Matériel détecté apparait, cliquez sur Annuler.

Le WinTV-Cl est un accessoire pour votre WinTV et permet, en combinaison avec un Conditional Accès Module (CAM) et un abonnement (carte d'abonnement à puce), de recevoir des Bouquet TV payant. Veuillez vous référer au guide d'installation WinTV-Cl inclus pour de plus amples informations.

2. À propos de la télévision numérique satellitaire

Assurez-vous d'avoir une LNB universelle (donc compatible DVB-S) et que l'antenne parabolique soit correctement alignée, par exemple en pointant le satellite Astra 19°2 ou EUTELSAT.

Dans le doute, consultez un installateur satellite. Enfin, vérifiez que l'antenne parabolique soit correctement reliée, par des câbles de qualité, à la WinTV-NOVA-S.

Les WinTV-NOVA-S supportent la norme DiSEqC 1.0.

3. Connections des câbles

Vous pouvez maintenant relier les câbles fournis WinTV-NOVA-S3 ou WinTV-NOVA-S-Plus :

câble d'antenne parabolique

VIDEO IN - pour cable S-Viséo

(WinTV-NOVA-S-Plus uniquement)

2 VID IN - pour câble vidéo RCA

(7-NOVA-S-Plus uniquement)

• pour câble audio type « mini Jack »

Pour le récepteur infrarouge

• Branchez votre antenne Parabolique au connecteur de la carte.
• Avec WinTV-NOVA-S-Plus, vous pouvez relier votre magnétoscope, caméscope, etc... En utilisant les entrées LINE et S-VIDEO ou COMP VID (video composite). Voir page 7.
• Collez le point Velcro sur le récepteur pour le placer là où il pourrait recevoir les commandes infrarouges.
• Insérez les piles Type AAA dans la télécommande.

4. Installation des pilotes et applications wintv

Note: Si vous avez un logiciel antivirus sur votre PC, veuillez le désactiver pendant l'installation de votre WinTV.

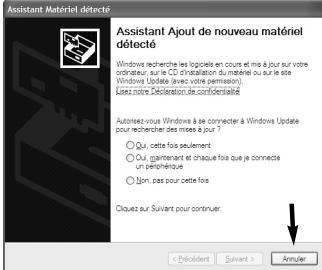

Lorsque vous avez démarré votre PC, la fenêtre de l'Assistant Matériel détecté apparait, cliquez sur Annuler.

Page 1

3. L'application wintv®v6

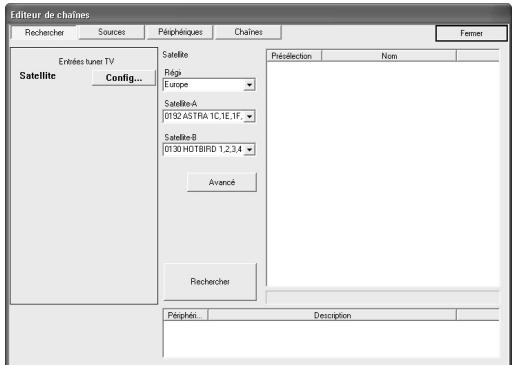

Recherche des chaînes

Au premier démarrage, le message "Voulez-vous rechercher les chaînes maintenant ?" apparaît, cliquez sur Oui. Assurez-vous que votre parabole soit bien reliée à votre WinTV.

Dans l'éditeur de chaînes, cliquez sur Avancé

Configuration LNB

Le « LNB » est situé sur la tête de votre parabole installée. « DiSEqC » est la norme pour commander plusieurs LNB avec un commutateur. Choisissez l'option de DiSEqC qui correspond au nombre de LNB commandé (No = 1; Simple = 2; 1.0 = 4 LNB)

No (DiSEgC)

Désélectionnez cette option si votre câble de parabole est relié directement à une seule LNB. Valez et choisissez ensuite le satellite correspondant dans la liste.

Page 2

Diseqc simple ou 1.0

Par défaut l'option 'Simple' est sélectionnée (vous câble de parabole est relié à un répartiteur). Vous pouvez contrôler 2 LNB/Satellites différents, jusqu'à 4 LNB/Satellites différents avec l'option 1.0.

Après avoir choisi votre DiSEqC, cochez chaque case LNB puis choisissez le satellite correspondant à cette LNB dans la liste. Répétez cette opération pour chaque LNB, veillez à bien configurer le bon satellite avec chaque LNB.

Note: les systèmes DiSEqC 1.2 et 2.0 ne sont pas compatibles et peuvent endommager la carte ou votre PC par leur influx électrique.

Recherche automatique des chaînes

Cliquez sur Recherche pour lancer la recherche de chaînes.

Le balayage des fréquences se fait dans l'ordre de configuration des LNB/Satellites.

Quand un groupe de canaux est trouvés, le statut du signal montera en niveau de qualité. Si aucune chaine n'est détectée, assurez-vous d'avoir bien configuré votre DiSEqC et que votre parabole soit orientée vers un satellite diffusant à la norme DVB-S (WinTV n'est pas compatible avec la transmission analogue par Satellite).

Une fois les chaînes trouvées, une fenêtre s'affiche avec la liste de ces dernières. La recherche terminée, appuyez sur Fermer.

Insertion manuelle des chaînes

Page 6

Page 3

Si vous connaissiez les fréquences, symbole rate et la polarisation des chaînes TV ou radios, vous pouvez les rentrer manuellement. Sélectionnez l'option Recherche manuelle d'une fréquence puis saisissez les valeurs et cliquez sur le bouton Rechercheur. Les programmes trouvés seront listés.

Exemple : Astra 28.2 Est, chaîne TV BBC News 24. Fréquence : 10.773 MHz; Symbole rate : 22.000 MSps; Polarisation : Horizontale Vous saisirez Fréquence (KHz) : 10733000; S/Rate (MSps) : 22000; Polarisation : Linéaire Horizontale

Ajouter une source audio/vidéo externe

Vous devez relier une source A/V externe comme un caméscope Hi 8, un magnétoscope etc., à WinTV par l'intermédiaire des connecteurs RCA vidéo composite ou S-Video pour l'image et mini-jack (ou RCA blanc et rouge selon les modèles) pour le son.

Note: À moins qu'indiqué, la plupart des magnétoscopes et décodeur TV procure uniquement, via la sortie PERITEL, une sortie vidéo composité. Dans ce cas, un adaptateur PERITEL avec sortie S-Video ne fonctionnera pas correctement et affichera uniquement une image noire et blanche. Dans tous les cas, assurez-vous SVP de la bonne direction du signal (de la PERITEL vers les RCA).

Lancez l'application wintv

• Connectez votre source vidéo externe (magnétoscope, caméscope, etc...) en utilisant les câbles et connecteurs appropriés (référez-vous à la section 2. de ce guide)
• Dans Menu, Editeur de chaînes et l'onglet Sources, cliquez sur ajouter S-Video ou Composite (selon le connecteur utilisé). Les entrées numérotées concernent le connecteur A/V interne (sauf les modèles).

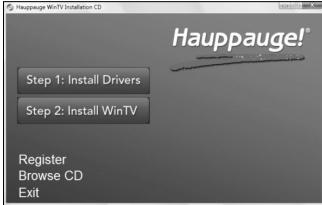

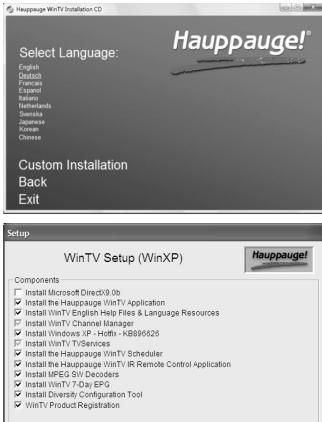

Insérez le CD-ROM d'installation WinTV dans votre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Cliquez sur Step 1: Install Drivers. Si l'exécution automatique du CD-ROM ne fonctionne pas, parcousez le CD-ROM d'installation WinTV et double-cliquez sur

Vous serez alors face à une fenêtre bleue qui commencera à installer et mettre à jour les pilotes pour votre produit.

Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connexion de votre WinTV, ou contactez notre support technique.

Cliquez maintenant sur Step 2: Install WinTV et sélectionnez votre langue.

Un message apparait quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintenant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

Page 4

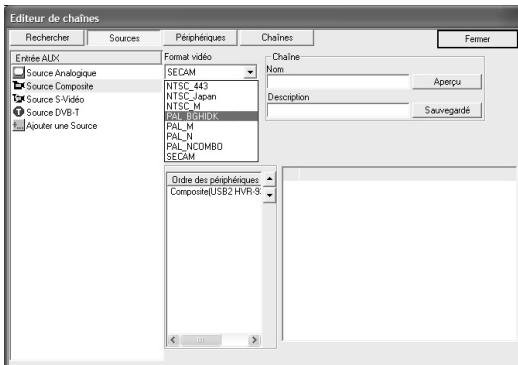

Ajoutez la source audio/vidéo externe

• Choisissez le format video, généralement PAL BGHIDK, et cliquez sur Aperçu après chaque changement. Si vous ne pouvez pas visu-aliser l'image en couleur, vérifie la connectique utilisée et essayez un autre format.
• Donnez un nombre de canal pour classer la chaîne et un nom (par exemple Composite PAL), cliquez sur Sauvegarder. Vous avez maintenant accès à votre source vidéo par la liste des chaînes.

Regarder la TV

Page 5

Page 7

Page 8

Changer la taille de la fenêtre TV

Vous pouvez changer la taille de la fenêtre WinTV en saisissant n'importe quel coin et en tirant la fenêtre visuelle à la taille désirée.

Changer de chaîne

Vous pouvez changer de chaîne en cliquant sur la flèche «haut» ou «bas» de WinTV. Alternativement, vous pouvez frapper un nombre de la chaîne (par exemple : 27) pour afficher cette chaîne (si la chaîne n'existe pas, vous verrez une fenêtre noire) ou rechercher une chaîne avec le moteur de recherche (par exemple : tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres). Vous pouvez également faire un clic dans la fenêtre des chaînes, sous l'image TV, pour voir la liste des chaînes et faire sa sélection. Avec Sélectionner la liste vous pouvez filtrer vos listes de chaînes (TV, Radio, Favoris etc.)

Afficher la TV en plein écran

Cliquez sur l'icône Mode TV en haut et à droite de la fenêtre WinTV ou faites Ctrl+T. Appuyez sur Échap pour revenir au mode fenêtre.

Mode toujours à l'écran

Cliquez sur l'icône Toujours à l'écran pour rendre la fenêtre WinTV toujours visible. Ceci vous permet de travailler sur une application avec la fenêtre TV affichée en permanence.

Pour une meilleure satisfaction en mode toujours à l'écran, utilisez le Mode sans menu dans une petite fenêtre, par exemple dans un coin et la fenêtre WinTV plus grande en Mode fenêtré. Ainsi vous pouvez commuterrapidement d'une petite fenêtre à plus grand simplement en cliquant sur le bouton droit de la souris.

Cliquez sur le bouton WinTV Settings pour accéder aux configurations de fonctionnement de WinTV :

Visualiser: Configure l'OSD (menu à l'écran), le Mode fenêtre, sans menu, ou TV (plein écran). Films: Configure le réseau de destination de vos enregistrements, la taille du buffer pause. La qualité d'enregistrement ne peut pas être modifiée, seule "DVD 2048 octets" est disponible. En effet, le débit à l'enregistrement est égal au débit reçu, la qualité vidéo reste intacte. Tout les enregistrements se font au format MPEG-2.

Snapshot: Configure la résolution des images capturées.

Audio: Configure l'audio, mais aucun changement n'est nécessaire. Couleur: Configure la clarté, contraste, saturation des chaînes analogiques.

Page 9

Cliquez sur le bouton Menu pour accéder rapidement à l'ensemble des fonctions de la WinTV par un menu déroulant. Celui-ci intègre aussi les options de WinTV Settings.

4:3 ; 16:9 : Préselection de réglage pour un affichage aux différents formats.

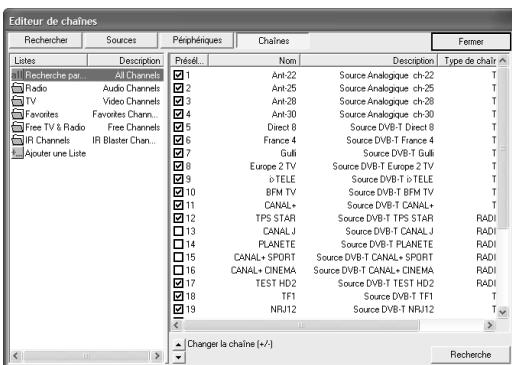

Éditeur de chaînes : Configure les chaînes TV (éditer, création d'une liste de chaînes favorites, etc...)

Dans l'onglet Chaînes, vous pouvez créer des Listes favorites en cliquant sur Ajouter une liste et en glissant les chaînes désirées. Cela ne supprime pas la chaîne des listes des TV ou Radio, qui reste complète. Les chaînes TNT payantes sont détectées par défaut comme chaînes Radio. Ainsi, vous pourrez naviguer entre vos chaînes favorites en sélectionnant en cliquant droit dans la fenêtre d'information, à gauche du bouton vert «TV» de WinTV / Sélectionner la liste / All Channels (TV + Radio); TV; Radio ou une de vos listes de chaînes favorites.

Configurer : Accès direct aux menus de WinTV Settings

Préférences: Présélection de résolution d'image TV

Affichage : Gel de l'image

Fichier : Pour capturer et enregistrer en une seule opération l'image de la fenêtre TV

Note: WinTV affiche les menus contextuellement : tous les menus ne sont pas accessibles si vous ouvrez la fenêtre de contrôle Pause, si vous avez lancé un enregistrement, etc...

Télévision, pause et enregistrement

La nouvelle application WinTV v6 propose quatre boutons pour contrôler le direct (Program pause), enregistrer ou relire un enregistrement TV. Cliquer sur le bouton Pause déroule la fenêtre Program Pause, alors que cliquer sur le bouton Enregistrer ou Lecteur déroule la fenêtre Record. Cliquer le bouton TV ferme ces fenêtres de contrôle et revient au direct télévisuel.

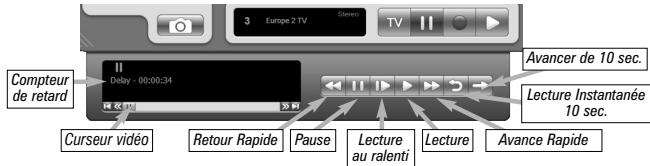

Contrôle du direct

Cliquez sur le bouton Pause de l'application WinTV pour ouvrir la fenêtre Program Pause et suspendre le direct TV (enregistrement du flux audio/vidéo dans la mémoire tampon). Avec les boutons ci-dessous, vous contrôlez le direct. Cliquez sur le bouton TV pour retirer cette fenêtre et revenir au direct.

Le Compteur de Retard affiche le temps qui vous sépare du direct. Par exemple, si le Compteur affiche 00:01:23, la vidéo affichée date de 1 minute et 23 secondes derrière ce qui est actuellement diffusé.

Pause

Cliquez sur le bouton Pause pour activer le mode Program Pause, la WinTV enregistre alors le flux audio/video dans la mémoire tampon. Cliquez de nouveau sur le bouton Pause pour reprendre la visualisation du programme vidéo à où vous l'avez suspendu. Pendant la pause, le curseur vidéo indique le volume de données stocké dans la mémoire tampon. Par exemple, l'indicateur de position à mi-chemin indique que la moitié de la mémoire tampon est remplie. Le temps maximum de pause (entre ce que vous regardez et le programme TV en temps réel) dépend de l'espace disque attribué. Si vous ne pouvez pas passer oumettre en pause autant de minutes que vous voulez, il vous faudra aller dans WinTV Settings pour augmenter la taille de mémoire tampon.

• Cliquez sur le bouton Instant Replay pour revoir autant de fois que vous voulez une séquence vidéo. Simultanément, votre mémoire tampon continue l'enregistrement.

Pour que le mode Instant Replay soit effectif, vous nevez obligatoirement replir la mémoire tampon de quelques minutes en cliquant sur Pause puis en repronant la visualisation de l'émission, en décalage. Le retour est de 10 secondes par clic de souris. Par exemple si vous voulez revoir la dernière minute, vous nevez cliquer 6 fois, mais vous pouze aussi déplacer le Curseur video vers la gauche pour aller directement à la séquence recherche (relâchéz le curseur pour que l'affichage démarre après quelques secondes)

Avancer de 10 secondes

• Cliquer sur le bouton Avancer de 10 secondes pour avancer dans la mémoire tampon de 10 secondes.

Clique sur le bouton Retour pour mettre en arrêt la vidéo de la mémoire tampon, clique à nouveau pour reprendre la lecture.

• Cliquer sur le bouton Avance Rapide pour augmenter la vitesse de lecture à 2x, cliquer à nouveau pour augmenter à la vitesse à 8x. Encore un clic vous ramène à la vitesse normale (1x).

Clique sur le bouton Ralenti pour réduire la vitesse de lecture du fichier, clique à nouveau pour continuer la lecture à la vitesse normale. Pour revenir à la visualisation en temps réel, clique sur bouton TV, ceci retire la fenêtre de contrôle. Votre mémoire tampon est maintenant disponible à un nouveau Program Pause, mais reste créée dans le dossier MyVideos.

Note : Pendant un Program Pause, certaines fonctions sont désactivées, comme le changement de chaînes.

Enregistrer ou relire un enregistrement

Cliquez sur le bouton Lecteur déroule la fenêtre Record. Cliquez sur le bouton Enregistrer déroule la fenêtre Record et démarre automatiquement l'enregistrement de votre programme audio/vidéo. Si vous cliquez encore une fois sur bouton Enregistrer, l'enregistrement aura une durée limite à 15 minutes. Et 15 de plus à chaque cig. Par exemple, si vous cliquez sur le bouton Enregistrer 4 fois, WinTV fera un enregistrement de 45 minutes.

Page 12

Le temps est affiché en Heure: Minute: Seconde. Le temps écoulé apparaît lors d'un enregistrement ou la position du curseur si vous lisiez un fichier enregistré.

Enregistrer

En cliquant sur le bouton Enregister, la capture démarre et un fichier se crée automatiquement. Le nom du fichier enregistré se décompose ainsi : Chaine_date_heure. mpg Si vous enregistrez la chaine nommée Arte le 21 Juin 2007 à 10h02, il sera nommé : Arte_20070621_100208. mpg. WinTV-Scheduler utilisera le nom spécifique pour la programmation.

Pendant l'enregistrement :

• La vidéo continue de s'afficher dans la fenêtre WinTV
• Le Compteur affiche la durée de votre enregistrement
• é dessus plusieurs fois, le temps total d'enregistrement s'affiche. N'utilisez pas le bouton Enregistrer si l'enregistrement a démarré avec WinTV-Scheduler.

• Cliquez sur le bouton Stop pour terminer l'enregistrement (ou la lecture vidéo). Le fichier est automatiquement sauvegardé, le compteur à zéro (00:00:00) et la fenêtre affiche la chaîne TV.

Lecture

• Cliquer sur le bouton Lecture en mode Enregistrement joue le dernier fichier enregistré. Quand vous regardez un fichier enregistré, vous pouvez rembobiner ou avancer en utilisant les boutons Retour/Avance de 10 secondes ou le curseur vidéo.

Pause

Clique sur le bouton Pause gèle la lecture d'un fichier, cliquer à nouveau sur ce bouton pour continuer la lecture.

Retour

• Cliquez sur le bouton Retour lit le fichier en arrière à la vitesse de 1x, cliquez à nouveau sur ce bouton pour continuer la lecture.

Avance rapide

• Clique sur le bouton Avance Rapide augmente la vitesse de lecture à 2x, cliquer à nouveau augmente la vitesse à 8x. Encore un click ramènera à la vitesse normale (1x).

6. Installation de la télécommande

Pour utiliser la télécommande, suivez ces trois étapes

1. Le calcul de la télécommande pour contrôler WinTV est installé automatiquement durant l'installation des logiciels WinTV. L'installation ajoute le raccourci "AutoStart IR" au groupe de démarriage (Démarrer / Tous les programmes / Démarriage). Si ce n'est pas le cas, installez manuellement le calcul de la télécommande depuis le CD-ROM d'installation WinTV, dossier IR32, en double cliquant sur IR32. exe.
2. Insérez les piles AAA dans la télécommande en respectant les polarités avant de replacer le cache.
3. Assurez-vous de voir l'icône IR (une télécommande noire) dans la zone de notification, à côté de l'horloge Windows - IR.exe est chargé quand Windows démarre.

Note: Si vous ne voyez pas l'icon IR dans la zone de notification ou si vous devez réinitialiser le calcul de la télécommande, cliquez sur "Restart IR" du dossier Démarrer / Tous les programmes / Hauppauge WinTV.

Vérification du fonctionnement de la télécommande Vérifie que l'icon IR soit présente dans la zone de notification. Visez avec la télécommande le récepteur IR et appuyez sur le bouton "Go" pour ouvrir le menu "WinTV Remote". Pressez sur le bouton "OK" pour lance WINTV. EXE ou utilisez les flèches "Haut" et "Bas" de la télécommande pour sélectionner une autre option.

Note: L'application WinTV répond à la télécommande uniquement si WinTV est la fenêtre active. Si l'application WinTV n'est pas la fenêtre active, appuyez sur le bouton TV de la télécommande pour inviter la fenêtre WinTV au premier plan.

Note: Si vous avez Windows Media Center et souhaitez utiliser cette interface, vous devez utiliser la télécommande MCE livrée avec votre PC. Si vous ne possédez pas de télécommande Media Center, vous pouvez utiliser la télécommande Hauppauge mais celle-ci n'est pas certifiée pour MCE, certaines fonctions pourraient ne pas être disponibles.

M Ralenti

Clique sur le bouton Ralenti réduit la vitesse de lecture du fichier, cliquer à nouveau pour continuer la lecture à la vitesse normale.

Sauver

Cliquez les boutons Sauver/Ouvrir ouvre le menu de fichier. Le dernier fichier enregistré sera listé dans la boite de dialogue Nom du fichier. Utilisez ce bouton pour voir vos précédents enregistrements avec WinTV

Note : Pendant un enregistrement, certaines fonctions sont désactivées, comme le changement de chaînes.

Raccourcis clavier

Haut de page - Plus de volume Bas de page - Moins de volume Plus (+) - Chaîne suivante Minus (-) - Chaîne précédente

0-9 - Accès direct aux chaînes Ctrl+T - Mode TV plein écran Ctrl+M - Volume on/off ALT+M - Réinitialise la fenêtre TV

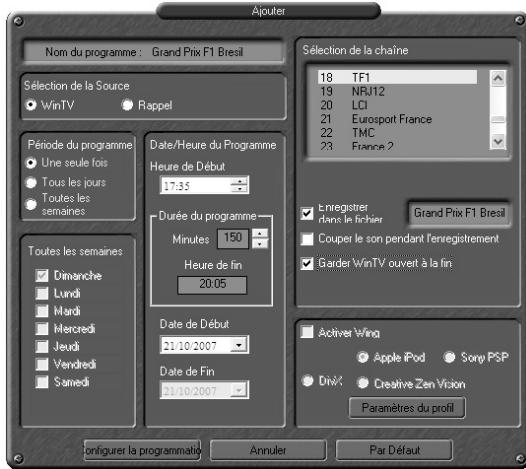

4. Wintv-scheduler

WinTV-Scheduler permet de programmer l'ouverture de WinTV ou l'enregistrement d'un programme TV. WinTV-Scheduler se trouve dans le réseau Hauppauge WinTV du menu Démarrer.

Attention: Windows Scheduling Agent doit être actif pour le bon fonctionnement de WinTV-Scheduler. HCW_Scheduler vérifie cela au premier lancement de WinTV-Scheduler, cliquez impérativement sur OUI!

Après avoir lancé WinTV-Scheduler, cliquez sur le bouton Ajouter. Pour modifier une programmation, sélectionnez celle-ci et cliquez sur le bouton Editor.

Page 14

Vous devez configurer les champs suivants

• Sélection de la source : Laissez la case WinTV cochée pour un enregistrement, ou sélectionnez "Rappel" pour activer une simple alerte.
• Période de programme : Indiquez la fréquence de répétition de cette programmation : une seule fois, une fois par jour ou par semaine. Heure de départ : Indiquez l'heure de démarrage désirée.

Note : Il est always possible que vous émission TV soit transmise en avance ou en retard, et environ 10 secondes sont nécessaires pour lancer WinTV et initialiser l'enregistrement. Il est donc conseillé d'anticiper l'heure de démarrage de votre programme de quelques minutes, ainsi que d'augmenter la durée totale de l'enregistrement.

• Durée du programme : Par défaut 30 mn, que vous pouvez augmenter par palier de 15 mn, vous pouvez aussi entrer directement la durée.
• Date de début : Par défaut la date d'aujourd'hui est indiquée. Changez cette date selon votre choix.
• Date de fin : Si vous programmez un enregistrement journalier ou hebdomadaire, signez une date de fin.
• Sélection de la chaîne : Sélectionnez la chaîne TV désirée.
• Options d'enregistrement : Cliquez sur Enregistrer dans le fichier pour enregistrer votre émission. Décochez cette case pour simplement regarder la TV. Vous pouvez aussi renommer votre fichier dans la boîte de dialogue.

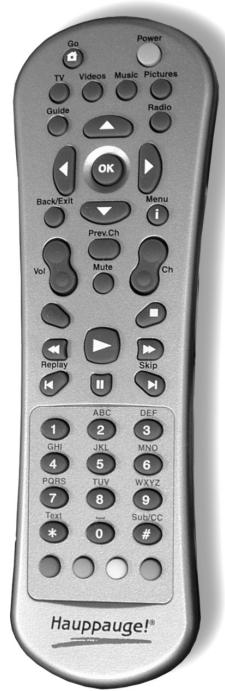

Utilisation de la télécommande (selon modèle)

Go : Appel le menu "WinTV Remote", vous permettant de démarrer WinTV Power : Ferme l'application WinTV (comme le bouton vert) TV : Démarre WinTV (comme la bouton Rouge) / Active/Désactive le mode TV (plein écran) Videos : Pas de fonction (réservé au MediaMVP) Music : Pas de fonction (réservé au MediaMVP) Pictures : Pas de fonction (réservé au MediaMVP) Guide : Affiche/Cache le guide court des programmes à partir (sur chaînes DVB-T uniquement) Radio : Démarre/Ferme l'application WinTV-Radio (non disponible) Flèches & OK : Pour sélection et confirmer une option du menu WinTV Remote ou du gestionnaire de fenêtres Windows Back/Exit : Stop l'enregistrement ou le mode pause et ferme le volet Record/Program Pause (comme le bouton Stop) i-Menu : Affiche le gestionnaire de fenêtre Windows, vous permettant de désir la fenêtre active. i-Menu est un bouton tous jours actif. Boutons Vol+ et Vol- : Contrôle le volume audio Mute : Active/Désactive l'audio Boutons Ch+ et Ch- : Sélectionne la chaine suivante/précédente Prev. Ch : Permute avec la chaine précédemment sélectionnée (comme le bouton I<) Bouton Record : Ouvre le volet Record & démarre un enregistrement. Voir aussi Fonction de la télécommande en mode Enregistrement Bouton Stop : Stop l'enregistrement ou le mode pause et ferme le volet Record/Program Pause (comme le bouton Back/Exit)

Bouton Play : Ouvre le volet Record & lit le dernier enregistrement. Si vous n'avez pas fait d'enregistrement récemment, ça ouvrira le dossier MyVideos. Voir aussi Fonction de la télécommande en mode Pause ou Lecteur vidéo

< : Permute entre les modes fenêtre et sans menu

: Passe en mode TV (plein écran) Bouton Pause : Ouvre le volet Program Pause et suspend le direct. Appuyer à nouveau reprend la diffusion de l'instant où vous avez initialement appuyé sur le bouton 1 (Skip) : Active/Désactive le mode surf I< (Replay) : Permute avec la chaine précédemment sélectionnée (comme le bouton Prev. Ch) Boutons 0-9: Accès direct aux chaînes par leur numéro Text (^*) : Démarre l'application téletexte VTPlus (si installé) Sub/CC (#): Affiche/Cache les sous-titres - si disponible sur la chaine - (comme le bouton Jaune) Bouton Rouge : Démarre WinTV (comme le bouton TV) Bouton Vert : Ferme l'application WinTV (comme le bouton Power) Bouton Jaune : Affiche/Cache les sous-titres - si disponible sur la châne - (comme le bouton #) Bouton Bleu : Ajoute une capture d’écran TV - Snapshot

Fonction de la télécommande lors d'un enregistrement

Note: La plupart des fonctions de WinTV et des boutons de la télécommande sont désactivées pendant un enregistrement. Bouton Record : Établit une durée d'enregistrement, par saut de 15 minutes jusqu'à 2 heures, puis par saut de 30 minutes jusqu'à 4 heures. Cliquez à nouveau pour désactiver la durée d'enregistrement. Cette information est reportée dans le volet Record.

Bouton Stop : Stop l'enregistrement et ferme le volet Record (comme le bouton Back/Exit)

Bouton Pause : Gèle la visualisation. Appuyez sur le bouton Play ou Pause à nouveau pour reprendre la visualisation. Le bouton Pause n'affecte pas l'enregistrement, il continue en tâche de fond. Il n'est pas possible de faire un retour arrêté ou une avance rapide pendant un enregistrement.

Dépannage

Problème d'affichage (ex : son sans l'image) Fermer l'application WinTV, Allez dans Démarrer / Tous les programmes / Hauppauge WinTV puis Primary. Cochez la case « Allow MVR et VMR 9 », fermer la fenêtre et redémarrer l'application WinTV. Si le problème persiste, testez « Force Primary » ou encore les autres possibilités du programme Primary.

Problème de planification d'un enregistrement (windows XP)

Veuillez vous assurer que le planificateur de tâche de Windows soit activé. Allez dans le panneau de configuration, puis dans outils d'administration, puis services. Dans la liste des services, assurez-vous que le planificateur de tâches soit en état Démarré, si ce n'est pas la case, faites un clic droit / Propriétés et sélectionnez «démarrage automatique». Assurez-vous aussi que le disque de destination des enregistrements ne soit pas plein.

Déinstallation complète de wintv

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lancez le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparait avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionner votre WinTV

Vous trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 : Tél : [phone]

Email: [e-mail]

Web: www.hauppauge.fr rubrique Support

Réglementation FCC et ce

Réglementation des interférences radio

Ce matériel a été contrôlé et satisfait aux limites imposées pour les unités numériques de classe B, conformément à l’alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l’énergie haute fréquence et, s’il n’est pas installé et utilisé conformément au manuel d’utilisation, provoquer des interférences. S’il constate des interférences lors de la réception d’émissions de radio ou de télévision (il suffit, pour le constater, d’allumer et d’éteindre successivement l’appareil), l’utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra:

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre le matériel et le récepteur.
• Brancher le matériel sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien de radio/télévision expérimenté.

Numéro d'identification FCC : H90WINTV

ATTENTION : Toute modification non approuvée expressément par Hauppauge est de nature à interdire l'usage du matériel.

Réglementation CE : Ce matériel a été testé et est en conformité avec les 3 normes de l’alinéa 3 EN 55013, EN 55020 et EN 801-3.

Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive Européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de votre ancien appareil, utilisez les systèmes de collecte qui vous sont proposés.

• Wing: Wing © SE est notre logiciel de transcodage optionnel, vous ne pouvez accéder à ces options sans l'acquérir; Retrouvez plus d'informations sur www.hauppauge.com/wing

Lorsque tout est configuré, cliquez sur Enregistrer.

Si vous le désirez, vous pouvez maintenant configurer d'autres programmes supplémentaires.

Le logiciel WinTV n'a pas à été lancé pour que le WinTV-Scheduler fonctionne, par contre, il faut environ 10 secondes pour que WinTV se lance et démarre l'enregistrement.

Votre PC doit rester allumé, être en veille ou en veille prolongée, mais vous ne devez pas fermer toute session Windows pour que WinTV-Scheduler fonctionne.

5. L'application VTPlus

VTPlus vous permet de regarder de multiples pages texte, de les enregistrer, de les imprimer Vous pouvez aussi créer des liens dynamiques avec le Dynamic Data Links, pour exporter des informations vers un tableur. Pour de meilleures performances, l'application WinTV ne devrait pas être active quand vous souhaitez utiliser l'application VTPlus. Pour lancer VTPlus, allez dans Démarrer / Tous les Programmes / VTPlus.

Fonction de la télécommande lors d'une pause ou d'une lecture vidéo

Note: Vous ne pouvez changer de chaîne pendant une pause du direct Bouton Record: Stop l'action actuel et démarre un enregistrement Bouton Stop: Stop la lecture vidéo ou le mode pause et ferme le volet Record/Program Pause (comme le bouton Back/Exit) Bouton Play : Lit la TV enregistrée ou reprends le direct depuis la mémoire tampon (si le volet Program Pause est ouvert). Les boutons Play et Pause ont alternativement la même fonction < < (Rewind) : Retour rapide à vitesse 8x. Appuyer à nouveau reprend la lecture à 1x

(Forward) : Avance rapide à vitesse 2x. Appuyer à nouveau pour une vitesse 8x, encore une pression reprend la lecture à 1x. Bouton Pause : Démarre un Program Pause (Control du direct, ou TimeShift). Appuyer sur Play ou Pause à nouveau pour reprendre la visualisation en différée. (Skip) : Saut avant de 10 seconds par click dans la mémoire tampon. Rester appuyé sur le bouton Skip fait avancer la vente à raison de 10 minutes par 15 secondes. (Replay) : Saut arrière de 10 seconds par clic dans la mémoire tampon. Rester appuyé sur le bouton Replay fait remonter la vente à raison de 10 minutes par 15 secondes. Boutons 0-9 : Lors de la lecture d'une vidéo, vous pouvez explorer rapidement la vidéo en utilisant les boutons 0-9. Appuyer sur un de ces boutons vous amènera à, par exemple 10% de la longueur totale du fichier en appuyant sur '1'; 20% en appuyant sur '2' etc... Pendant un Program Pause, n'importe quel bouton vous amènera à la visualisation en direct moins 2 seconds.
