HVR-1900 - Carte de capture vidéo HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'acquisition vidéo
Caractéristiques techniques principales	Capture vidéo HD, prise en charge des formats MPEG-2, MPEG-4, H.264
Alimentation électrique	Alimentation par le port PCIe
Dimensions approximatives	Longueur : 15 cm, Largeur : 10 cm, Hauteur : 2 cm
Poids	150 g
Compatibilités	Compatible avec Windows 10, 8, 7
Fonctions principales	Enregistrement de vidéos, diffusion en direct, lecture de chaînes TV
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Respecter les normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat

FOIRE AUX QUESTIONS - HVR-1900 HAUPPAGE

Comment installer le Hauppauge HVR-1900 sur mon ordinateur ?

Pour installer le Hauppauge HVR-1900, insérez la carte dans un slot PCIe disponible de votre ordinateur, puis installez le logiciel fourni sur le CD ou téléchargez-le depuis le site de Hauppauge.

Le HVR-1900 ne détecte pas les chaînes TV, que faire ?

Assurez-vous que l'antenne ou le câble est correctement connecté. Ensuite, lancez une recherche de chaînes dans le logiciel de télévision.

Comment mettre à jour le pilote du HVR-1900 ?

Rendez-vous sur le site web de Hauppauge, cherchez la section des pilotes pour le HVR-1900 et téléchargez la dernière version. Installez-la en suivant les instructions à l'écran.

Le son est désynchronisé avec l'image, comment résoudre ce problème ?

Essayez de redémarrer votre logiciel de lecture ou de télévision. Si le problème persiste, vérifiez les paramètres audio dans le logiciel et assurez-vous qu'ils correspondent à votre configuration.

Le HVR-1900 fonctionne-t-il avec Windows 10 ?

Oui, le HVR-1900 est compatible avec Windows 10. Assurez-vous d'installer les pilotes appropriés pour garantir un fonctionnement optimal.

Comment enregistrer une émission avec le HVR-1900 ?

Utilisez le logiciel de télévision fourni, sélectionnez l'émission que vous souhaitez enregistrer dans le guide TV, puis cliquez sur l'option d'enregistrement.

Que faire si le HVR-1900 surchauffe ?

Vérifiez que le ventilateur de votre ordinateur fonctionne correctement et que les évents ne sont pas obstrués. Assurez-vous également que la carte est correctement ventilée à l'intérieur du boîtier.

Puis-je utiliser le HVR-1900 pour regarder des vidéos en streaming ?

Non, le HVR-1900 est conçu pour recevoir des signaux TV et ne prend pas en charge le streaming en ligne. Pour cela, utilisez un logiciel de streaming distinct.

MODE D'EMPLOI HVR-1900 HAUPPAGE

Guide d'installation

Hauppauge Computer Works, Sarl.
Support Tech.: ([phone] · Fax: [phone]
[e-mail]
www.hauppauge.fr

Vue de l'installation

Etape

Connectez les cable USB et l'allimentation à WinTV-HVR-1900.

Etape 2

Connectez en entrée une antenné et/ou une source video et connectez en sortie WinTV-HVR-1900 à votre PC.

Etape 3

Installez les pilotes et l'application avec le CD-ROM d'installation WinTV inclus.

Etape 4

Lancez l'application WinTV pour regardez et enregistrer la TV ou votre source video.

Contenu de la boîte

WinTV-HVR-1900

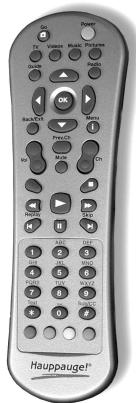

La télécommande et 2 piles AAA

Cable USB

CD-ROM d'installation WinTV v7 ou WinTV v7 HD (selon modele)

Cable IR blaster

L'antenne radio FM

Pour connaître précisément le contenu de la boite, veuillez vous reférer aux inscriptions sur le coté droit de l'emballage.

2. Installation des pilotes et applications

Allumez vous PC et offre le démarrage complet de Windows, l'assistant d'installation d'un nouveau matériel apparait, annulez SVP cette procédure en cliquant sur Annuler.

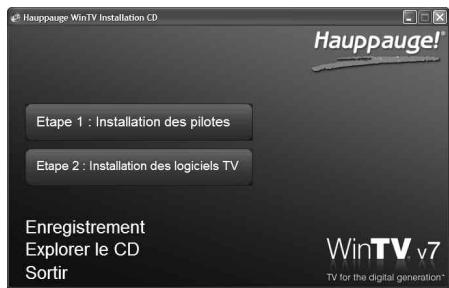

Insérez le CD-ROM d'installation WinTV v7 dans notre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Sélectionnez votre langue.

Note: Si l'exécution automatique du CD-ROM ne fonctionne pas, parcourez le CD-ROM et double cliquez sur Setup.

Cliquez sur Etape 1: Installation des pilotes.
Vous serez alors face à une fenêtre bleue qui commencerà à installer etmettre à jour les pi lotes pour votre produit.

Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connection de votre WinTV, ou contactez notre support technique.

Cliquez maintainant sur Etape 2 : Installation des logiciels TV.

Un message apparait quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintainant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

Note : Les derniers pilotes et applications sont disponibles sur www.hauppauge.fr (mais conservez bien votre CD-ROM d'installation pour bénéficier du codec H.264 si vous avez un modele HD).

3. Premiers pas avec l'application WinTV v7

Après l'installation, vous verrez un icône WinTV v7 sur votre bureau Windows. Double cliquez sur cet icône WinTV.

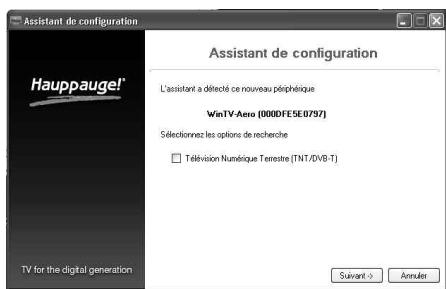

Recherche des chaînes

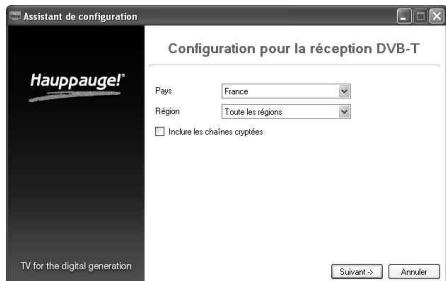

Au premier démarriage, l'Assistant de configuration apparait automatiquement.

Sélectionnez les options de recherche :

Télévision Numérique Terrestre (TNT/DVB-T)

Vousdevezselectionnervotrepaysetrotre

gion a partir de la liste deroulaente.

Selectionner l'option toutes les regions rendra la recherche des chaînes plus long.

Télévision Analogique (Cable/Antenne)

Vousdevezselectionnervotrepays(pour speci

fier la norme PAL ou SECAM) dans la list

déroulante. Vous pouvez faire une recherche automatiquement des chaînes ou les ajouter manuelle. Cocher l'option Ajouter l'entrée S-Viséo/Composite ajoutera une chaîne en PAL pour acceder à l'entrée A/V.

Source Externe (entree audio/video)

You've averaged the possibility d'utiliser l'entrée audio/video de votre WinTV pour relier un décodeur TV externe.

Pour ajouter cette source video (ou toute autre),

sLECTIONnez la connectique : S-Video, Composite ou RF, si vous decodeur TV externe utilise un cable d'antenne pour diffuser le signal. Vous pouvez spécifique la priselection de la chaîne et son nom.

WinTV-HVR-1900(-HD)

Avec WinTV-HVR-1900, vous pouvez regarder et enregister la télévision analogique et la télévision numérique terrestre, TNT (réception DVB-T en SD - Définition Standard). Et TNT-HD (HD - Haute Définition) pour les modèle « -HD ». Vous pouvez également relier une source video par l'intermédiaire des entrées composite et S-Video et écouter la radio FM.

Détails des connecteurs arrêté

FM pour le cable d'antenne FM

TV pour le cable d'antenne Aerien (ou cable TV analogue)

Blaster pour le cable IR Blaster (transmetteur IR pour contrcler une set top box)

USB2 pour le cable USB inclus

+6V pour l'alimentation electrique

Détails des connecteurs avant

• Capteur infrarouge pour la télécommande

LED (rouge)

S-VIDEO IN entrée video type S-Video

COMPVIDEOIN entrée video type composite RCA

L/R entrée audio type RCA

Le LED sera allumé que lorsque l'alimentation électrique et le cable USB sont connectés et le pilote de pérophérique correctement installé.

Connector ainsi les cable à WinTV-HVR-1900 :

1. Brancher l'alimentation ('E') dans une prise murale disponible, puis connectez le cable à WinTV-HVR-1900 ('A').
2. Localisez, sur votre PC, un port USB 2.0 de libre (normalement situé sur les côts ou au dos de l'ordinateur). Pour des raisons techniques, nous ne recommendons pas de relier l'unité à un Hub ou concentrateur USB.
3. Connectez le cable USB à WinTV, et l'autre extrémité du cable au port USB 2.0.

Note: Si l'ordinateur est allumé quand vous connectez WinTV, l'assistant d'installation d'un nouveau matériel apparait, annulez SVP cette procédure (cliquez sur Annuler).

4a. Connectez une antenné de toit ou une antenné portable (non fourni) ou le cable TV analogique au connecteur TV.
4b. Branchez l'antenne radio fournit au connecteur FM, ceci n'est pas nécessaire si vous cable TV fournit un signal radio.
4c. Vous pouvez aussi utiliser WinTV-HVR-1900 pour visualiser et enregistrer la TV d'un décodeur externe (ou enregistrer les videos d'un magnétoscope, camescope...). Dans ce cas reliez la source aux entrées A/V de WinTV.

Cliquez sur Suivant. WinTV fera une recherche des chaînes selon les options sélectionnées. Vous aurez à cliquez Suivant après chaque recherche. Les chaînes détectées s'affiche au fur et mesure de la recherche. Ces recherches nécessitent plusieurs minutes.

Cliquez sur Suivant pour terminer la recherche des chaînes. L'application WinTV affiche maintainant la première chaîne de télévision dans la liste.

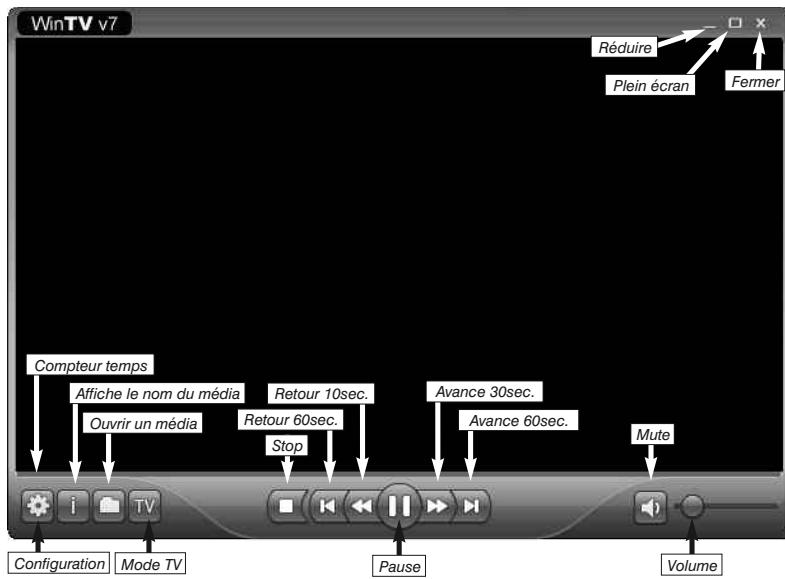

WinTV v7 est une puissant application TV et Lecteur Multimédia, avec une nouvelle interface simplifié. Vous pouvez passer d'un mode à l'autre en cliquant simplement sur ces touches :

Mode TV

Pour activer le tuner TV et regarder les programmes TV, cliquez sur la touche TV, ou presser ALT T sur le clavier.

Ouvrir un média

Pour ouvrir un média, cliquez sur la touche Dossier, l'application passera en mode Lecteur Media et lira le média instantanément.

Changer de chaînes

- Cliquez sur les touches Canal + ou Canal

• Pressez la touche + ou - sur le clavier.
• Tapez sur le clavier le numéro du canal (par exemple : 8) suivi de la touche Entrée.
• Utilisez le menu contextual (click droit dans la fenêtre TV) et sélectionner Changer de Chânes (ou presser les touches Ctrl L) pour ouvrir la liste des chaînes. Dans cette fenêtre vous pouvez filtrer les chaînes (par exemple : tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres) et la sélectionner avec la souris.
• Vous pouze aussi utiliser la télécommande (pour les modèle l'incluant).

OSD

Cliquez sur la touche OSD pour afficher par incrustation les informations sur le programme TV actuel et le suivant.

Contrôle du direct TV

L'application WinTV v7 produit automatiquement un:ficher Pause pendant l'affichage de la TV. Ceci vous permet d'avoir un contrôle sur le direct à tout moment. Cliquez

sur la touche Pause la modifiera en touche Lecture. Pour continuer a regarder I'emis

sion au moment ou vous l'avez suspendu, cliquez simplement sur la touche Lecture. Changer de chaine réinitialisera le fichier Pause. Néanmoins le dernier fichier Pause est disponible sur le disque dur (dans le réseau configuré, par exemple C:\temp\Pause Buffer).

Enregister la TV

Cliquez sur la touche Enregistrer pour commencer sans délambda l'enregistrement du programme TV en cours. WinTV enregistrre le signal audio/vidéo du programme TV

en qualité numérique native (*.ts Transport Stream). Pendant l'enregistrement il n'est pas possible de changer chaînes. Les fonctions du contrôle du direct reste opérationnel (Pause/Retour/Avance et 'catch-up').

Notes: Le nom du fichier enregistré sera créé sous cette logique [Nom canal] [Date] [Horaire].ts. Pour enregistrer la TNT (en définition standard) avec l'extention .mpg, cocher la case Convertir automatiquement les enregistrements MPEG-2 en .mpg dans les options avances de la fenêtre Configuration.

Stop

Cliquez sur la touche Stop terme un enregistrement, ou terme l'utilisation du tuner (pendant la visualisation TV). Presser la touche TV pour réactiver le mode TV et à nouveau la TV.

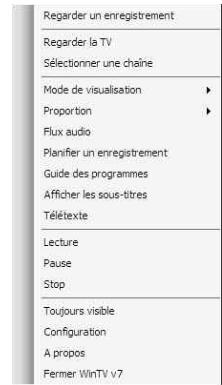

Le menu contextual

Un clic droit à l'intérieur de la fenêtre TV vous fait acceder au menu contextualuel, qui regroupe toute les fonctions de WinTV. Les options: Mode de visualisation : Normal, Image seule et Plein écran sont disponible. En mode Normal, tous les boutons sont affichés. En mode Image seule, seule l'image TV est affiché, mais dans une fenêtre. Le mode Plein écran vous permet de regarder la TV comme sur un téléviseur. Vous pouvez également commuter entre ces modes par un double-clic à l'intérieur de la fenêtre TV, ou en pressant CTRL W sur le clavier.

Note: Les tailles des fenêtres en mode Normal et Image seule sont indépendant etMaintiendront leurs arrangements quand vous passerez d'un mode à l'autre.

Toujours visible : Ce mode permet à la fenêtre WinTV de rester au-dessus de toutes les autres applications même si elle n'est pas sélectionnée.

Proportion : Sélectionnez Automatique (recommandé) maintain la proportion correct (4:3 ou 16:9) de l'image TV. La sélection de l'options Sans rebords déformera l'image TV pour replir complètement la fenêtre WinTV, indépendamment de sa dimension.

Flux audio : Si l'émission TV offre plus d'une langueue audio, vous pouvez désirir une autre langueue (flux audio) ici.

Raccourcis clavier de WinTV v7

Démarrer la TV

Sélectionner une chaine

Chaine +

Chaine

Volume +

Volur

Mute

Détails de la transmission

Information sur l'émission

Guide des programmes EPG

WinTV-Scheduler

Télétexte

Pause

Lecture

Enregister

= ALT + T

=CTBL+L

= +

= -

=Pagehaut

=Page bas

=CTBI+M

=CTBL+D

=CTBL+O

=CTBL+G

=CTBL+Z

CTRL+T

-CTRL+0

-CTRL+

= A1E P1

Stop

Avance 60 sec.

Retour 60 sec.

Avance 30 sec

Retour 10 sec.

Catch Up Live TV

Mode Normal

Plein écran

Changer de proportion

Toujours visible

Changer de Flux audio

Afficher les sous titres

WinTV Settings

Quirin up ficher

= ALT + S

= CTRL + flèche droit

= CTRL + flèche gauche

=CTRL+F

=CTRL+R

=CTRL+C

= Escape

=CTBL+W

=CTBL+A

= ALT + C

= ALT + Z

=CTBL+S

=CTRL+1/ALT+C

-ALT+F

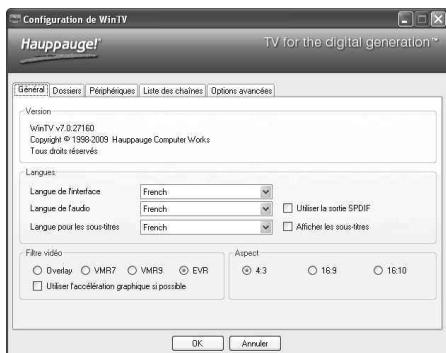

Configuration

l'interface, l'audio et les sous-titres. Vous pouvez également spécifique le mode video à employer et votre type d'écran.

Avec Windows Vista, vous pouvez employer WinTV v7 pour receivevoir la TV HD avec un simple processeur de 2.0 GHz, une fois combiné avec une carte graphique nVidia série 8 ou ATI série 10. Pour ceci, selectionnez Utiliser l'accélération graphique si possible. Si votre carte graphique n'est pas compatible, ou avec Windows XP, vous aurez besoin d'un processeur Core Duo, 2.8 GHz Intel Pentium 4 ou équivalent pour TV HD (1.0 GHz pour la simple TNT).

Dossiers: Spécificiez les dossiers ou les fichiers pauses et d'enregistrements seront stockés.

Péripétriques : Pour configurer votre WinTV (faire une recherche de chaîne), Sélectionnez d'abord le matériel que vous souhaitez configurer dans la liste, puis cliquez sur

Configuration. Vous pourrez alors faire une recherche des canaux.

Listes des chaînes : Vous pouvez activer ou désactiver des chaînes en les cochant dans la colonne Préselection. Un cli c droit sur une chaîne permet de l'effacer ou d'avoir les détails de la chaîne.

L'option Détails affiche quelques informations sur un canal et permet de réorganiser la liste

des chaînes en changeant le numéro présélection. Si vous changez la présélection pour chiffre déjà occupé, la chaîne sera placée à la fin de la liste.

Options avances : Pour configurer quelques options, comme Convertir automatique les enregistements MPEG-2 en .mpg

Ce passage de l'extension .ts en .mpg se fait sans aucune perte de qualité video, seules les informations disponible dans l'extension .ts sont supprimées ( comme les sous titres).

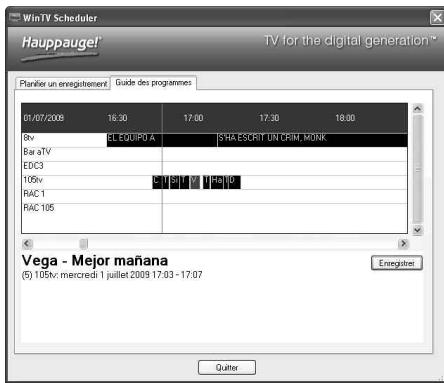

Guide des programmes

Le signal transmis avec la TNT peutContainir un guide des programmes TV, il inclut le nom des émissions TV, les heures de début et leurs durées. Sélectionnez une émission avec votre souris (par un double-clic) pour avoir une vue de ces informations.

Si vous souhaitez enregistrer cette émission, cliquez sur simplement Enregistrer (à droite dans la fenêtre) puis OK. La planification de cet enregistrement est ajoutée.

Télétexte: Montre les pages télétexte sur l'imagé de TV, si le service est disponible.

Planifier un enregistrement

Le planificateur d'enregistrement permet l'enregistrement de programme TV à un moment donné. Le planificateur intègre tous les enregistements programmés par le guide des programmes TV aussi bien que les

enregistements manuels que vous auriez ajouté. Vous pouvez manuellement modifier, ajouter ou supprimer ces entrées. Le bouton

Annuler permet de terminer un programme actuellément en cours d'enregistrement.

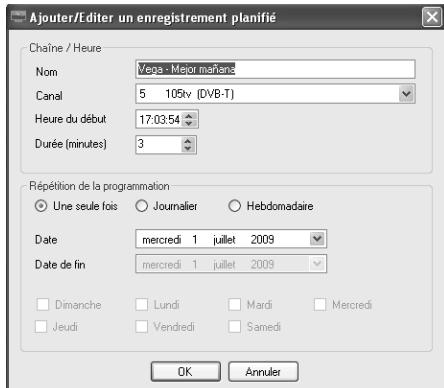

Pour programmer un enregistrement, cliquez sur le bouton Ajouter. Le stick WinTV doit etre connecté pour ajouter un enregistrement. Vous devrez configurez comme suit.

Nom : Entrez le nom de votre tâche d'enregistrement (ceci ne spécifique pas le nom du fisquier d'enregistrement).

Canal : Sélectionnez la chaîne à enregistrer.

Heure du début : Indiquez l'heure à laquelle l'émission démarre, il est prudent d'avancez de 5 minutes cet heures.

Durée: Indiquez le temps d'enregistrement, en utilisant les flèches ou directement en utilisant le clavier. Il est recommendé d'ajouter 10 minutes pour être certain d'enregistrrer entièrement l'émission, si jamais elle est diffusée avec un peu de retard.

Répétition de la programmation : Vous pouvez enregistrer une fois, ou faire la programmation journalier ou hebdomadaire. Si vous désissez l'option hebdomadaire, désissez le ou les jours de répétition

Date: Par défaut est la date d'aujourd'hui.

Date de fin : Si vous avons choisi l'option journalier ou hebdomadaire, vous pouvez spécifique la date où cette tâche doit se terminer, typiquement les programmes change en été.

Une fois que tout est configuré, cliquez OK pour ajouter. Vous pouvez ajouter plus d'événements en cliquant sur le bouton Ajouter, cliquez ensuite sur OK pour fermer le planificateur d'enregistrement.

Note : Il est inutilie que l'application WinTV soit démarrée pour qu'un enregistrement planifié fonctionne, mais votre PC devra être sous tension, en veille ou en veille prolongée. Tous les enregistements planifiés sont exécutés à l'arrière-plan par une tâche appelée « WinTV7Rec.exe ». Si un enregistrement planifié commence tandis que vous regardez la TV, WinTV change de chaine automatiquement et commence l'enregistrement.

ent (ceci ne spécifie pas le nom du fichier

sion démarre, il est prudent d'avancez de

.

tant que les flèches ou directement en utilisant pour être certain d'enregistrer entière de retard.

register une fois, ou faire la programmez l'option hebdomadaire,CHOISSEZ LE OU

ou hebdomàtaire, vous pouvez spécifier las programmes change en été.

outer. Vous pouvez ajouter plus d'évenènsuite sur OK pour fermer le planificateur

Dépannage

Problème d'affichage TV (ex : son sans l'image)

Dans l'application WinTV, allez dans Configuration et sous Filtre video, choisissez une option différente parmi la liste de trois (Overlay/WMP9/EVR). Redémarrez l'application WinTV v7 pour visualiser le résultat. Répétez ce processus pour chacune des trois options pour déterminer la meilleure option pour votre ordinateur.

Déinstallation complète de WinTV

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lanceze le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparait avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de I'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis selectionnez votre WinTV.

Vouys trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :

E-mail: [e-mail] (ajoutez SVP le Log de l'application WinTV à votre E-mail comme décrit ci-dessous)

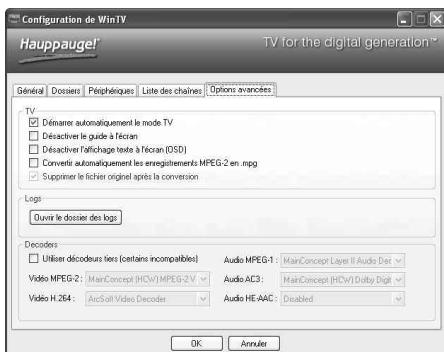

Logs dans Configuration / Options avances

Ici est listede tout lesevenements du fonctionnement deWinTVv7.Si you rencontrez un probleme etdezeverent encontact avec notresupport technique,envoyez SVP une copie deslogs avec l'email queyou nosen envoyez.

WEE: Il est interid et jeter cet appraièr avec les dechets menagers. Cet appraièr est marqu selon la directive europeenne 2002/96/CE relative aux equipments électriques et électroniques usages (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récuperation des équipements usages applicables dans les pays de la CE. Pour vous défaire de cette ancien appraièr, utilisez les systèmes de collecte qui vous sont proposés.
