FORMA - Cheminée MCZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée à bois avec insert
Marque	MCZ
Modèle	FORMA
Combustible	Bûches de bois
Matériau du corps	Acier
Matériau de la vitre	Verre céramique
Dimensions de l'ouverture murale requise (L x H)	1350 x 1255 mm
Distance latérale au mur	13 mm
Hauteur du foyer par rapport au sol	126 mm
Profondeur d'encastrement arrière	12 mm
Type de revêtement	Matisse (en option)
Fonctions principales	Chauffage par rayonnement et convection
Entretien et nettoyage	Utiliser un détergent neutre dilué avec de l'eau, une éponge douce ou un chiffon en coton, essuyer immédiatement
Sécurité	Ne pas utiliser par des enfants, respecter les distances de sécurité, installation par un professionnel
Garantie	2 ans (sous conditions)
Pièces de rechange	Utiliser uniquement des pièces originales MCZ
Installation	Doit être effectuée par un installateur spécialisé
Contenu du kit de montage	6 vis M5x10, 2 vis M5x8, 19 vis autoperforantes 4,2x16, 2 vis M3x16, 4 vis M4x10, 10 vis à cartongypse 3,9x35, 6 écrous à bride M5, 5 rouleaux de guidage
Traitement de surface	Fait à la main, variations de ton normales

FOIRE AUX QUESTIONS - FORMA MCZ

Comment installer le revêtement Matisse sur le termocamino FORMA ?

Suivez les étapes du manuel : préparez l'ouverture murale (1350x1255 mm), assemblez le telaio strutturale (cadre structurel) avec les vis fournies, fixez les panneaux supérieurs avec les vis autoperforeuses, puis fixez le cadre au mur. Ensuite, montez les corniches latérales et supérieure, et enfin le zoccolo (socle) en utilisant les rouleaux de guidage.

Quelles sont les distances de sécurité à respecter ?

Respectez une distance de 13 mm entre le bord de l'ouverture et le cadre latéral, 12 mm à l'arrière, et 126 mm du sol au plan de feu. Éloignez tout matériau inflammable et assurez une isolation adéquate si le sol est en bois ou moquette. Ne laissez jamais les enfants sans surveillance.

Comment entretenir la surface du revêtement ?

Utilisez un détergent neutre dilué avec de l'eau, une éponge douce ou un chiffon en coton. Essuyez immédiatement après nettoyage. Évitez les produits abrasifs qui rayent la surface.

Quels sont les éléments couverts par la garantie ?

La garantie de 2 ans couvre les défauts de fabrication d'origine, à condition que l'installation soit réalisée par un installateur spécialisé et que le certificat de garantie soit envoyé dans les 8 jours. Sont exclus les dommages dus à une mauvaise utilisation, une installation non conforme, l'usure normale, ou les modifications non autorisées.

Que faire en cas de panne ?

Contactez votre revendeur qui transmettra la demande au service d'assistance technique MCZ. N'essayez pas de réparer vous-même, car toute modification non autorisée annule la garantie.

Puis-je utiliser des pièces non originales ?

Non, utilisez uniquement des pièces de rechange originales MCZ. L'utilisation de pièces non originales peut être dangereuse et annule la garantie.

Comment nettoyer la vitre ?

Nettoyez la vitre avec un produit spécifique pour vitre de cheminée ou un détergent neutre dilué. Utilisez un chiffon doux et non abrasif. Évitez les produits contenant de l'ammoniaque.

Quelle est la hauteur minimale sous plafond ?

Le manuel ne précise pas de hauteur minimale sous plafond. Il est recommandé de respecter les distances de sécurité par rapport aux matériaux inflammables et de consulter un installateur pour évaluer les contraintes spécifiques.

Comment assembler le cadre structurel ?

Suivez le schéma de montage : assemblez les profilés avec les vis M5x10 et les écrous à bride. Fixez les panneaux supérieurs avec les vis autoperforeuses 4,2x16. Ensuite, fixez le cadre au mur avec les vis à cartongypse 3,9x35 si le mur est en plâtre.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un installateur spécialisé pour garantir la sécurité et la validité de la garantie. Une installation incorrecte peut causer des dommages matériels ou corporels.

MODE D'EMPLOI FORMA MCZ

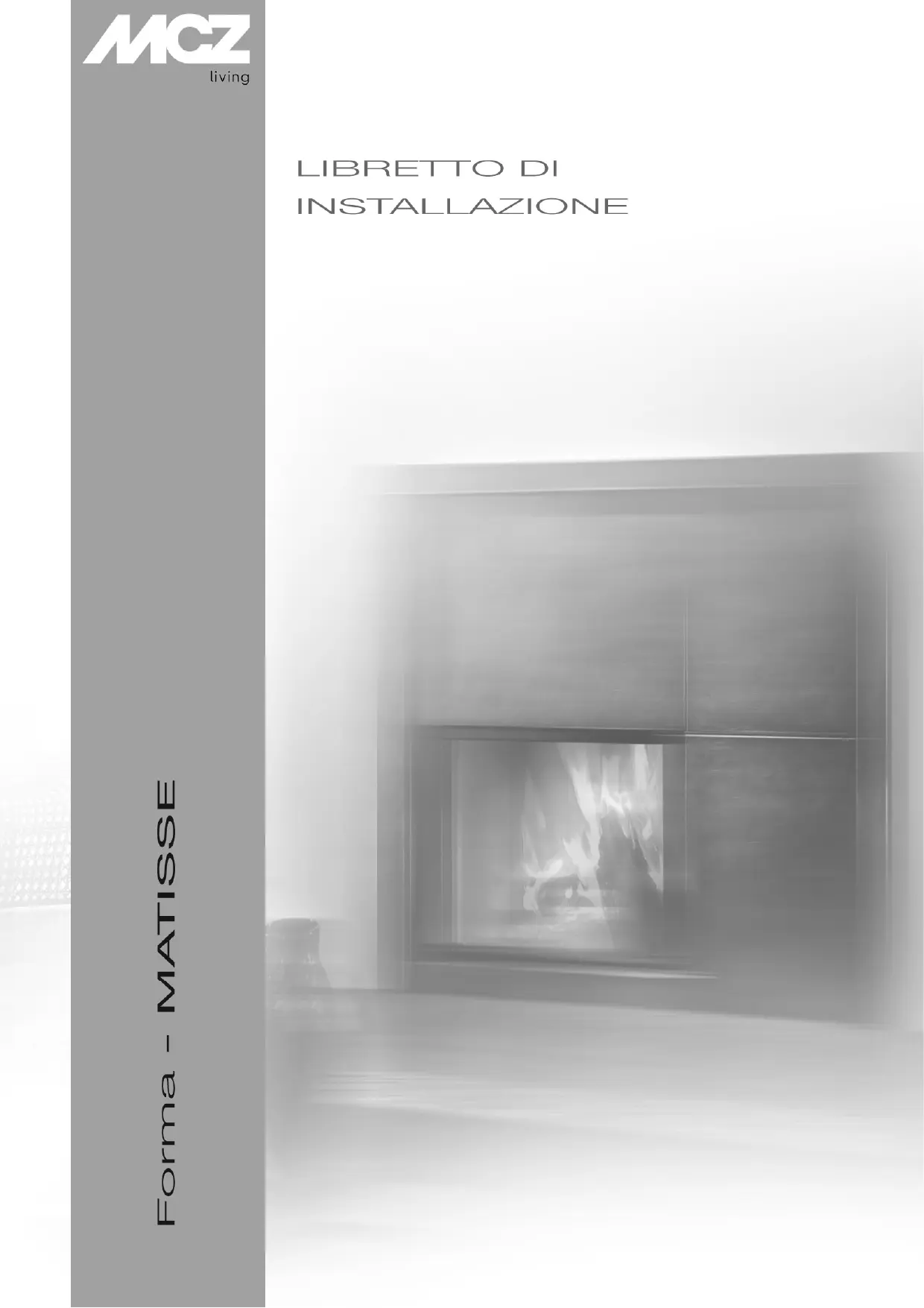

LIBRETTO DI

INSTALLAZIONE

INTRODUZIONE 3

1. AVVERTENZE E CONDIZIONI DI GARANZIA 4

1.1. AVVERTENZE PER LA SICUREZZA 4
1.2. CONDIZIONI DI GARANZIA 4
1.2.1. Esclusioni 4

1. RIVESTIMENTO MATISSE CON TERMOCAMINO FORMA 6

2. MONTAGGIO RIVESTIMENTO MATISSE 7

3.1. TABELLA VITI 7
3.2. PREPARAZIONE PARETE 7
3.3. MONTAGGIO TELAIO DELLA STRUTTURA 8
3.4. MONTAGGIO PANNELLI 9
3.5. FISSAGGIO CARTONGESSO 10
3.6. MONTAGGIO CORNICI 11
3.7. MONTAGGIO ZOCCOLO 12

3.7.1. Montaggio rullini 12
3.7.2. Montaggio zoccolo 13

INTRODUZIONE

Gentile Cliente,

vogliamo ringraziarLa per la preferenza che ha voluto accordare ai prodotti MCZ, in particolare al termocaminetto Matisse linea Forma.

Siamo convinti che, con il suo utilizzo, apprezzerà la qualità del prodotto frutto di progettazione e test accurati. Il nostro obiettivo è coniugare la TECHNOia con la simplicità d'utilizzo e, soprattutto, con la sicurezza.

Per un funzionamento ottimale del termocamino Matisse e per poter godere appieno del calorie e del senso di benessere checould diffondere nella sua abitazione, La consiglio di leggere con attenzione i libretti uso e manutenzione prima di effettuare la prima accensione; nell'eventualità dovesserosorgere dubbi oppure problemi, La invitiamo a rivolgersi alrivenditore che le assicurera la massima collaborazione.

Nel complimentarci alla, le ricordiamo che il termocamino NON DEVE essere usato da bambini che vanno sempre tenuti a distance di sicurezza!

Revisioni della pubblicazione

Allo scopo di migliorare il prodotto, per l'aggiornamento di esta pubblicazione il Costruttore si riserva il diritto di apportare modifiche alla preavviso.

E' vietata qualsiasi riproduzioneanche parziale del presente manuale除去 l'autorizzazione del Costruttore.

Cura del manuale

• Abbiate cura di quello manuale e conservatelo in un luogo di facile e rapido accesso.
• Nel caso in cui questo manuale venisse smarrito o distrutto o fosse comunque in cattive condizioni richiedetene una copia al vostro rivenditore oppure direttamente al Costruttore specificando i dati di identificazione del prodotto.

1. AVVERTENZE E CONDIZIONI DI GARANZIA

1.1. AVVERTENZE PER LA SICUREZZA

• Valutare le condizioni statiche del piano su cui graviterà il peso del termocamino con relativo rivestimento e provvedere ad un adeguato isolamento nel caso sia costruito in materiale inflammabile (es. legno, moquette, plastica).
• Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva la MCZ da agli responsabilità civile e penale.
• Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del termocamino cui quodesserere pericoloso per l' incolumita dell' operatore e sollevano la MCZ da agli responsabilità civile e penale.
• Un'errata installatione o una cattiva manutenzione (non conformi a quanto riportato nel presente libretto) possono causare danni a persone, animali o cose. In questo caso MCZ è sollevata da agli responsabilità civile o penale.

1.2. CONDIZIONI DI GARANZIA

La MCZ garantisce il prodotto, ad esclusione degli elementi soggetti a normale usura sotto riportati, per la durata di due anni alla data di acquisito che viene comprovata da un documento probante che riporti il nominativo del venditore e la data in cui è stata effettuata la vendita, l'inoltro del certificato di garanzia compilato entro 8 gg. e se il prodotto è stato installato e collaudato da installatore specializzato e secondo le dettagliate istruzioni indicate nel libretto di istruzioni in dotazione al prodotto.

Per garanzia si intende la sostituzione o riparazione gratuite delle parti riconosciute difettose all'origine per vizi di fabbricazione.

1.2.1. Esclusioni

Non sono coperte alla garanzia tutte le parti che dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso, di errata manutenzione, di INSTALLazione non conforme con quanto specificato alla MCZ.

La MCZ declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, derivare a persona, animali o cose in consuluenza della mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni e concernenti, specialmente le avvertenze in tema di installmente, uso e manutenzione dell'apprecchio.

In caso di inefficenza del prodotto rivolgersi al rivenditore e/o all'importatore di zona.

I danni causati da trasporto e o movimentazione sono escludi alla garanzia.

Per l'installazione e l'uso del prodotto, si deve far riferimento esclusivamente al libretto in dotazione.

La garanzia decade in caso di danni recati per manomissioni al prodotto, agenti atmosferici, calamità naturali, scariche elettriche, incendi e da assenza o non corretta manutenzione secondo istruzioni del costruttore.

RICHIESTA DI INTERVENTO

La richiesta di intervento deve essere inoltrata al rivenditore il quale provvedera ad inoltrare la chiamata al servizio assistenza tecnica MCZ.

MCZ declina agli responsabilità nel caso il prodotto ed agli altri accessorio vengano utilizzatiappropriamente o modificatienza autorizzazione.

Per anni sostituzione si devono usare solo parti di ricambio originali MCZ.

IL TRATTAMENTO SUPERFICIALE E' RIGOROSAMENTE FATTO A MANO, QUINDI LIEVI VARIAZIONI DI TONO E DI LAVORAzione SONO CARATTERISTICHE CHE EVIDENZIANO E PREGIANO UN PRODOTTO ARTIGIANALE E NON POSSONO CONSIDERARSI UN DIFETTO.

PER LA PULIZIA DELLA SUPERFICIE TRATTATA SI CONSIGLIA L'uso DI DETERGENTI NEUTRI DILUITI CON ACQUA, UNA SPUGNA MORBIDA O UNO STRACCIO IN COTONE ED ASCIUGARE SUBITO DOPO AVER LAVATO.

2. RIVESTIMENTO MATISSE CON TERMOCAMINO FORMA

3. MONTAGGIO RIVESTimento MATISSE

3.1. TABELLA VITI

VITE M5x10 DIN 6921	N°6		VITE M5x8 ISO 7380	N°2
VITE AUTOPERFORANTE 4.2x16	N°19		VITE M3x16 UNI 5931	N°2
VITE M4x10 UNI 7689	N°4		VITE CARTONGESSO 3.9x35	N°10
DADO FLANGIATO M5	N°6
RULLINO AGGANCIO	N°5

3.2. PREPARAZIONE PARETE

Bisogna predisporre nella parete un'apertura 1350x1255mm e posizionare il termocamino a una distanza a sinistra dal bordo della parete e l'interno della spalla di 13mm, un'altezza da terra fino al piano fuoco di 126mm e posteriormente alla parete alla spalla di 12mm.

3.3. MONTAGGIO TELAIO DELLA STRUTTURA

Nella prima fase bisogna assemblare il telaio strutturale come a disegno

3.4. MONTAGGIO PANNELLI

Dopo aver completeness il telaio strutturale si applicano i pannelli superiori con le apposite viti autoperforanti. MANEGGIARE CON CURA TUTTE LE PARTI VERNICIATE SOPRATTUTTO I PANNELLI, LA PORTA E LE CORNICI PERCHE' I DANNI DA SCALFITTURE O GRAFFI SONO DIFFICILMENTE RIPARABILI.

3.5. FISSAGGIO CARTONGESSO

A Anything pinto si può fissare il telaio strutturale alla parete (se è in cartongesso con le apposite viti incluse nella confezione).

3.6. MONTAGGIO CORNICI

Le due cornici laterali vanno,inflate nelle apposite sedi dove si incastreranno; la cornice superiore viene appoggiata sulla sommità delle due verticali e bloccata con le due viti M5.

3.7. MONTAGGIO ZOCCOLO

3.7.1. Montaggio rullini

Il termocamino Forma viene consegovato corredato di un profilo copribordo che deve essere molto svitando le apposite viti; utilizzando le stesse infilaric dentro ognuna il rullino aggancio della confezione e riavvitarele

3.7.2. Montaggio zoccolo

Lo zoccolo viene alloggiatoattraversoirullini aggancio precedentente posizionati
