| Type de produit | Cheminée (thermocamino) avec habillage décoratif |
| Marque | MCZ |
| Modèle | MATISSE (ligne Forma) |
| Dimensions (L x H x P) | 1388 x 1378 x 80 mm (approximatives) |
| Matériaux | Acier peint (finition artisanale) |
| Alimentation | Bûches de bois (thermocamino) |
| Fonctions principales | Chauffage de la pièce, habillage décoratif du thermocamino Forma |
| Installation | Encastré dans une ouverture murale de 1350x1255 mm |
| Entretien | Nettoyer avec un détergent neutre dilué dans l'eau, utiliser une éponge douce ou un chiffon en coton, essuyer immédiatement |
| Sécurité | Tenir les enfants à distance de sécurité ; installation par un professionnel qualifié ; utiliser uniquement des pièces de rechange d'origine |
| Pièces détachées | Disponibles auprès du revendeur ou directement chez MCZ |
| Réparabilité | Faire appel à un technicien agréé MCZ pour toute réparation |
| Garantie | 2 ans à compter de la date d'achat, sous réserve d'une installation professionnelle et de l'envoi du certificat de garantie sous 8 jours |
| Informations générales | Produit artisanal, variations de teinte possibles ; ne pas modifier ou remplacer des pièces sans autorisation |
FOIRE AUX QUESTIONS - MATISSE MCZ
Questions des utilisateurs sur MATISSE MCZ
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cheminée au format PDF gratuitement ! Retrouvez votre notice MATISSE - MCZ et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MATISSE de la marque MCZ.
MODE D'EMPLOI MATISSE MCZ
Forma - MATISSE
LIBRETTO DI
INSTALLAZIONE
1. AVVERTENZE E CONDIZIONI DI GARANZIA ....4
1.1. AVVERTENZE PER LA SICUREZZA....4
1.2. CONDIZIONI DI GARANZIA 4
1.2.1. Esclusioni 4
2. RIVESTIMENTO MATISSE CON TERMOCAMINO FORMA......6
3. MONTAGGIO RIVESTIMENTO MATISSE....7
3.1. TABELLA VITI....7
3.2. PREPARAZIONE PARETE....7
3.3. MONTAGGIO TELAIO DELLA STRUTTURA....8
3.4. MONTAGGIO PANNELLI 9
3.5. FISSAGGIO CARTONGESSO 10
3.6. MONTAGGIO CORNICI 11
3.7. MONTAGGIO ZOCCOLO 12
3.7.1. Montaggio rullini 12
3.7.2. Montaggio zoccolo....13
INTRODUZIONE
Gentile Cliente,
vogliamo ringraziarLa per la preferenza che ha voluto accordare ai prodotti MCZ, in particolare al termocaminetto Matisse linea Forma.
Siamo convinti che, con il suo utilizzo, apprezzerà la qualità del prodotto frutto di progettazione e test accurati. Il nostro obiettivo è coniugare la tecnologia con la semplicità d'utilizzo e, soprattutto, con la sicurezza.
Per un funzionamento ottimale del termocamino Matisse e per poter godere appieno del calore e del senso di benessere che può diffondere nella sua abitazione, La consigliamo di leggere con attenzione i libretti uso e manutenzione prima di effettuare la prima accensione; nell'eventualità dovessero sorgere dubbi oppure problemi, La invitiamo a rivolgersi al rivenditore che le assicurerà la massima collaborazione.
Nel complimentarci ancora, le ricordiamo che il termocamino NON DEVE essere usato da bambini che vanno sempre tenuti a distanza di sicurezza!
Revisioni della pubblicazione
Allo scopo di migliorare il prodotto, per l'aggiornamento di questa pubblicazione il Costruttore si riserva il diritto di apportare modifiche senza preavviso.
E' vietata qualsiasi riproduzione anche parziale del presente manuale senza l'autorizzazione del Costruttore.
Cura del manuale
- Abbiate cura di questo manuale e conservatelo in un luogo di facile e rapido accesso.
- Nel caso in cui questo manuale venisse smarrito o distrutto o fosse comunque in cattive condizioni richiedetene una copia al vostro rivenditore oppure direttamente al Costruttore specificando i dati di identificazione del prodotto.
1. AVVERTENZE E CONDIZIONI DI GARANZIA
1.1. AVVERTENZE PER LA SICUREZZA
- Valutare le condizioni statiche del piano su cui graviterà il peso del termocamino con relativo rivestimento e provvedere ad un adeguato isolamento nel caso sia costruito in materiale infiammabile (es. legno, moquette, plastica).
- Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva la MCZ da ogni responsabilità civile e penale.
- Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del termocamino può essere pericoloso per l' incolumità dell' operatore e sollevano la MCZ da ogni responsabilità civile e penale.
- Un'errata installazione o una cattiva manutenzione (non conformi a quanto riportato nel presente libretto) possono causare danni a persone, animali o cose. In questo caso MCZ è sollevata da ogni responsabilità civile o penale.
1.2. CONDIZIONI DI GARANZIA
La MCZ garantisce il prodotto, ad esclusione degli elementi soggetti a normale usura sotto riportati, per la durata di due anni dalla data di acquisto che viene comprovata da un documento probante che riporti il nominativo del venditore e la data in cui è stata effettuata la vendita, l'inoltro del certificato di garanzia compilato entro 8 gg. e se il prodotto è stato installato e collaudato da installatore specializzato e secondo le dettagliate istruzioni indicate nel libretto di istruzioni in dotazione al prodotto.
Per garanzia si intende la sostituzione o riparazione gratuita delle parti riconosciute difettose all'origine per vizi di fabbricazione.
1.2.1. Esclusioni
Non sono coperte dalla garanzia tutte le parti che dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso, di errata manutenzione, di installazione non conforme con quanto specificato dalla MCZ.
La MCZ declina ogni responsabilità per eventuali danni che possono, direttamente o indirettamente, derivare a persone, animali o cose in conseguenza della mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni e concernenti, specialmente le avvertenze in tema di installazione, uso e manutenzione dell'apparecchio.
In caso di inefficienza del prodotto rivolgersi al rivenditore e/o all'importatore di zona.
I danni causati da trasporto e o movimentazione sono esclusi dalla garanzia.
Per l'installazione e l'uso del prodotto, si deve far riferimento esclusivamente al libretto in dotazione.
La garanzia decade in caso di danni recati per manomissioni al prodotto, agenti atmosferici, calamità naturali, scariche elettriche, incendi e da assenza o non corretta manutenzione secondo istruzioni del costruttore.
RICHIESTA DI INTERVENTO
La richiesta di intervento deve essere inoltrata al rivenditore il quale provvederà ad inoltrare la chiamata al servizio assistenza tecnica MCZ.
MCZ declina ogni responsabilità nel caso il prodotto ed ogni altro accessorio vengano utilizzati impropriamente o modificati senza autorizzazione.
Per ogni sostituzione si devono usare solo parti di ricambio originali MCZ.
IL TRATTAMENTO SUPERFICIALE E' RIGOROSAMENTE FATTO A MANO, QUINDI LIEVI VARIAZIONI DI TONO E DI LAVORAZIONE SONO CARATTERISTICHE CHE EVIDENZIANO E PREGIANO UN PRODOTTO ARTIGIANALE E NON POSSONO CONSIDERARSI UN DIFETTO.
PER LA PULIZIA DELLA SUPERFICIE TRATTATA SI CONSIGLIA L'USO DI DETERGENTI NEUTRI DILUITI CON ACQUA, UNA SPUGNA MORBIDA O UNO STRACCIO IN COTONE ED ASCIUGARE SUBITO DOPO AVER LAVATO.

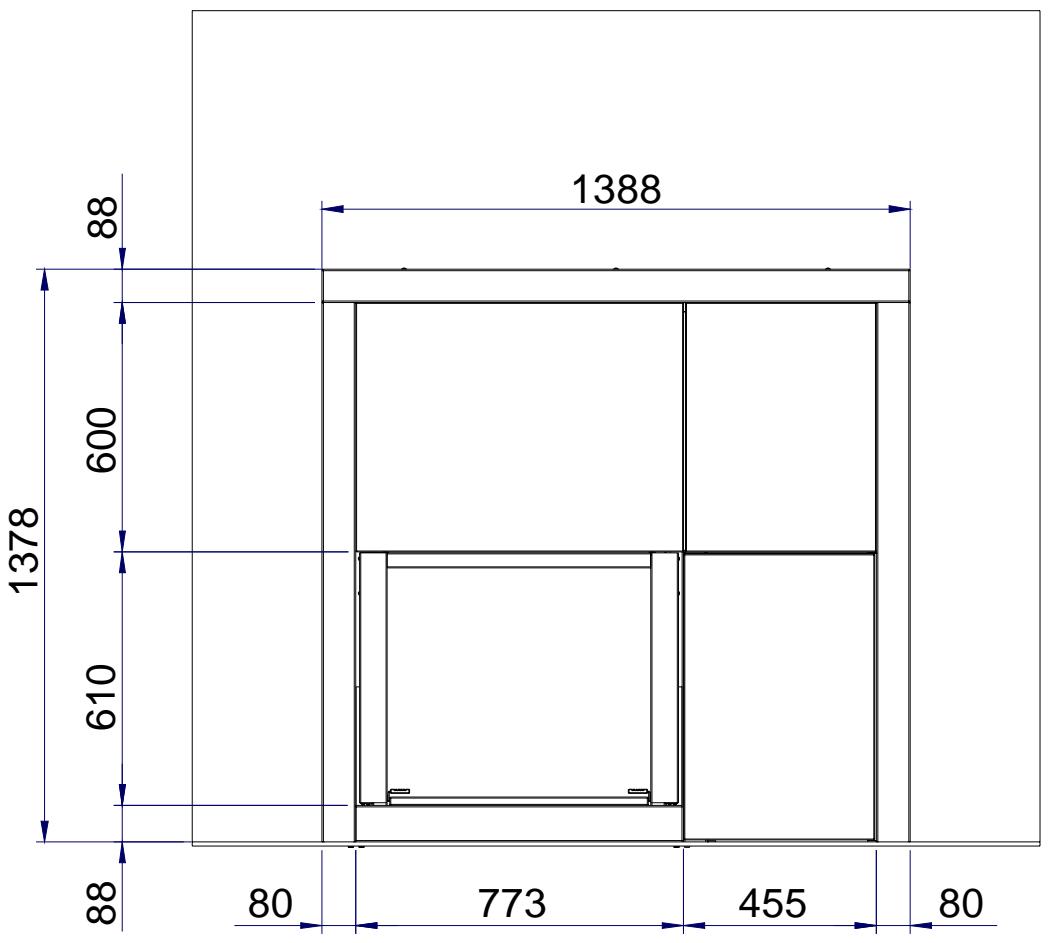

2. RIVESTIMENTO MATISSE CON TERMOCAMINO FORMA
other
| Dimension | Value | | --------- | ----- | | Total Length | 1388 | | Total Height | 88 | | Total Width | 80 | | Total Height (Right) | 773 | | Total Height (Left) | 455 | | Total Height (Bottom) | 80 | | Total Height (Top) | 610 | | Total Height (Bottom) | 600 | | Total Height (Top) | 1378 | | Total Height (Bottom) | 88 |
3.1. TABELLA VITI
 | VITE M5x10 DIN 6921 | N°6 |  | VITE M5x8 ISO 7380 | N°2 |
| [8BDW] | VITE AUTOPERFORANTE 4.2x16 | N°19 | VITE M3x16 UNI 5931 | N°2 | |
 | VITE M4x10 UNI 7689 | N°4 | [KHBT] | VITE CARTONGESSO 3.9x35 | N°10 |
 | DADO FLANGIATO M5 | N°6 | |||
 | RULLINO AGGANCIO | N°5 | |||

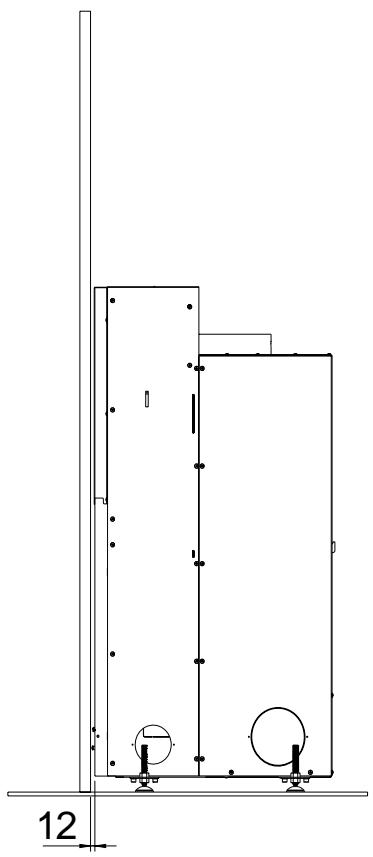

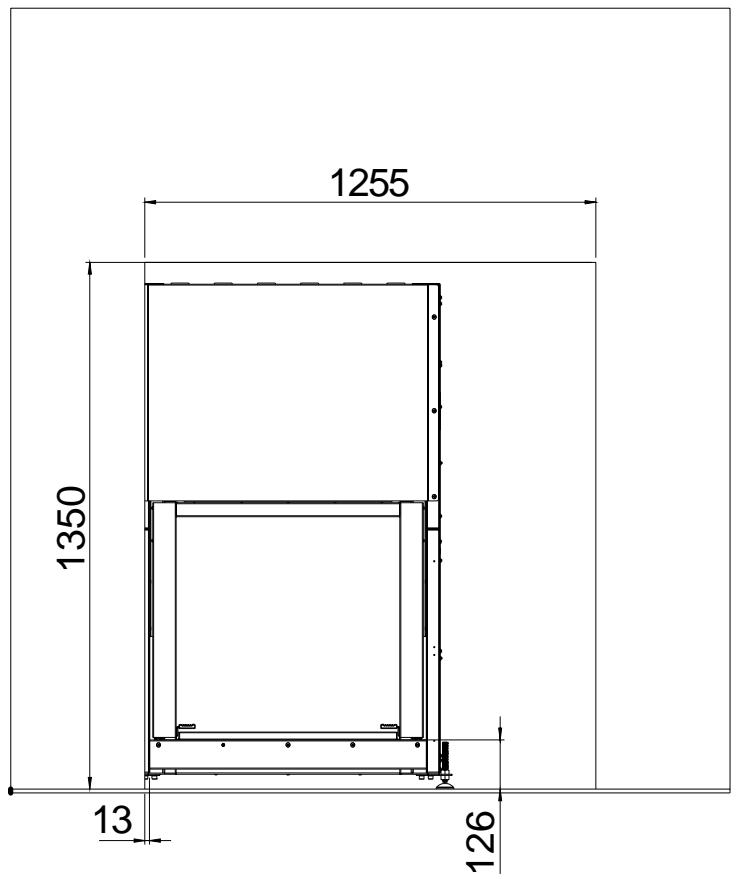

3.2. PREPARAZIONE PARETE


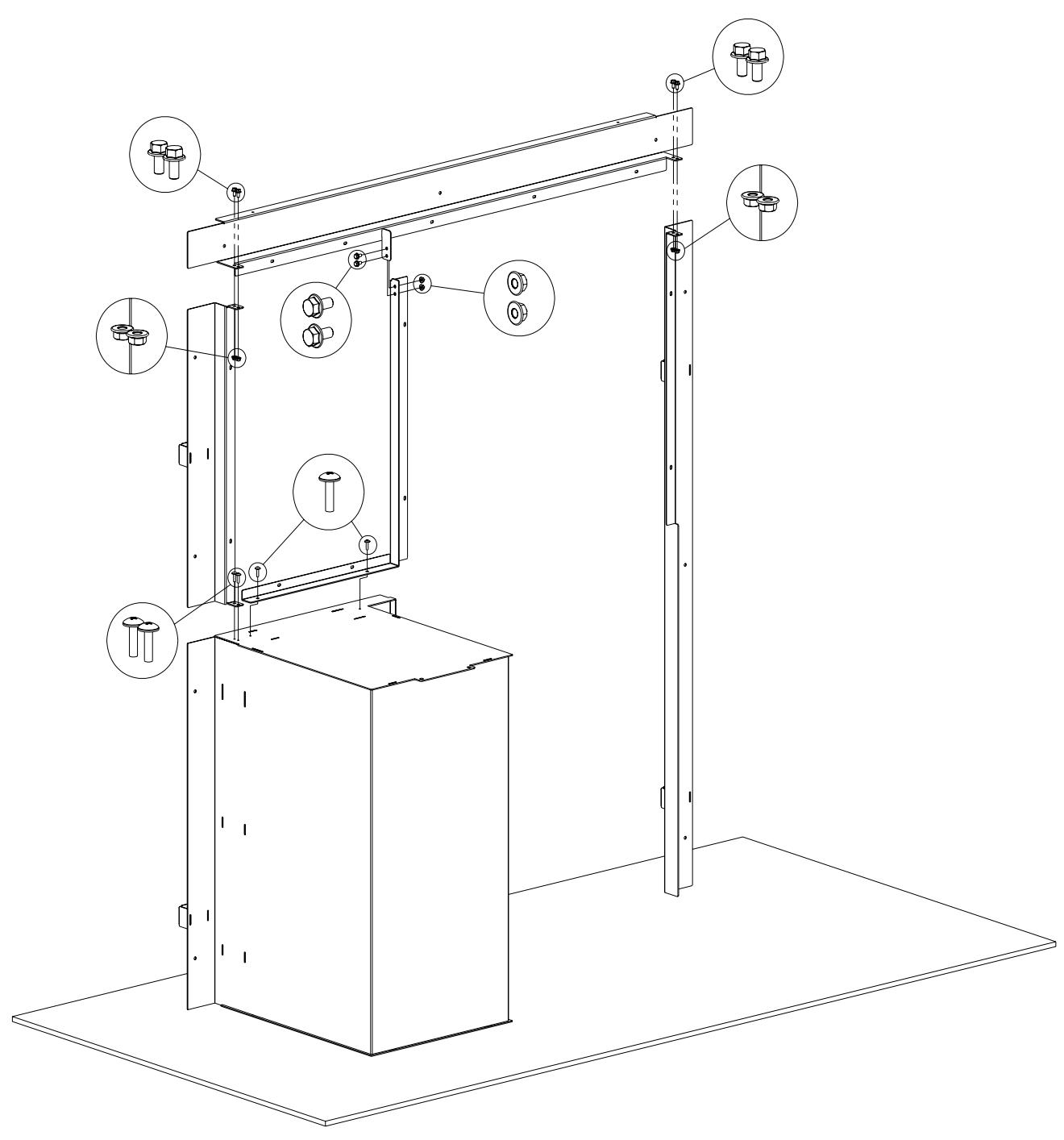

3.3. MONTAGGIO TELAIO DELLA STRUTTURA


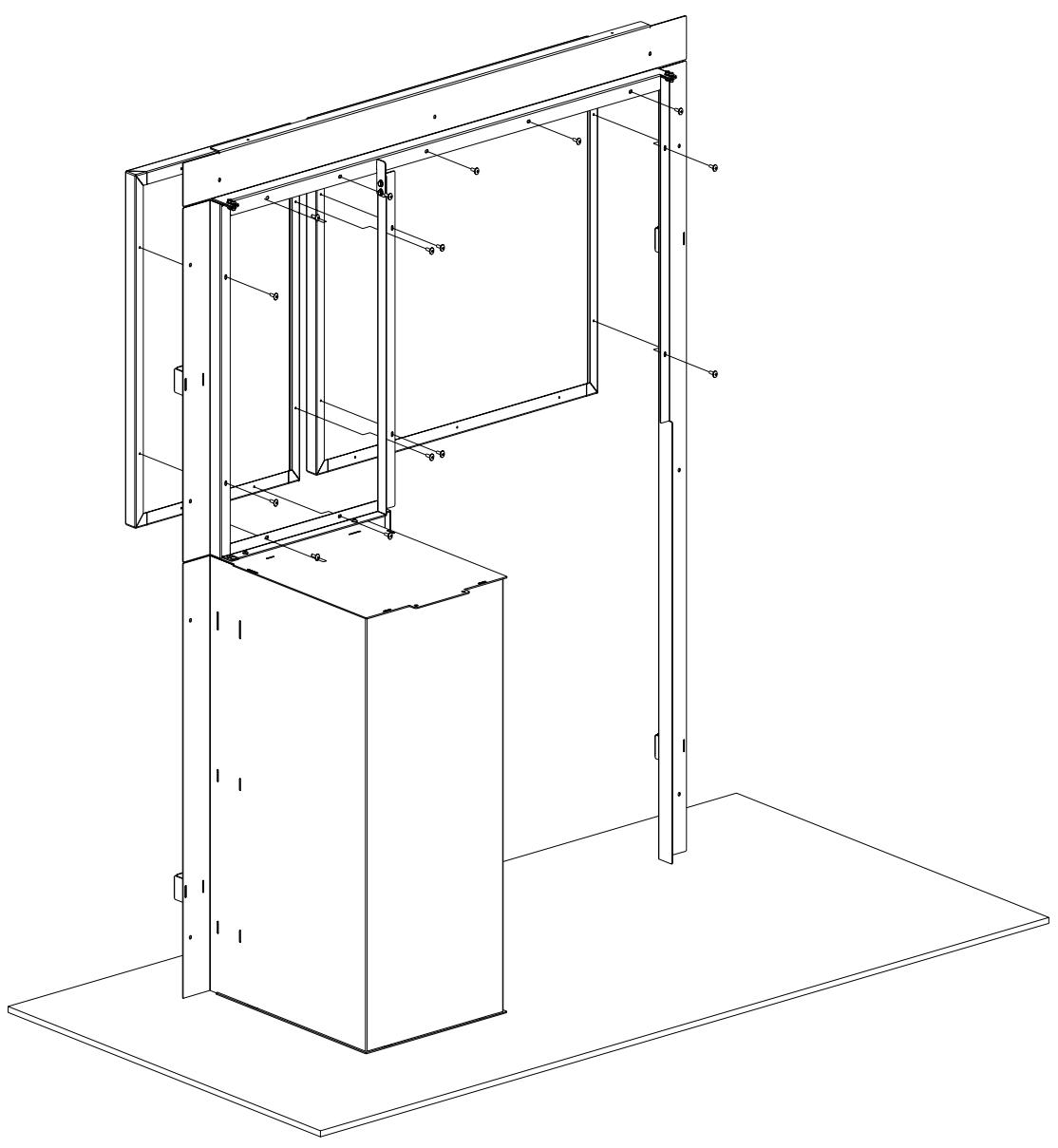

3.4. MONTAGGIO PANNELLI


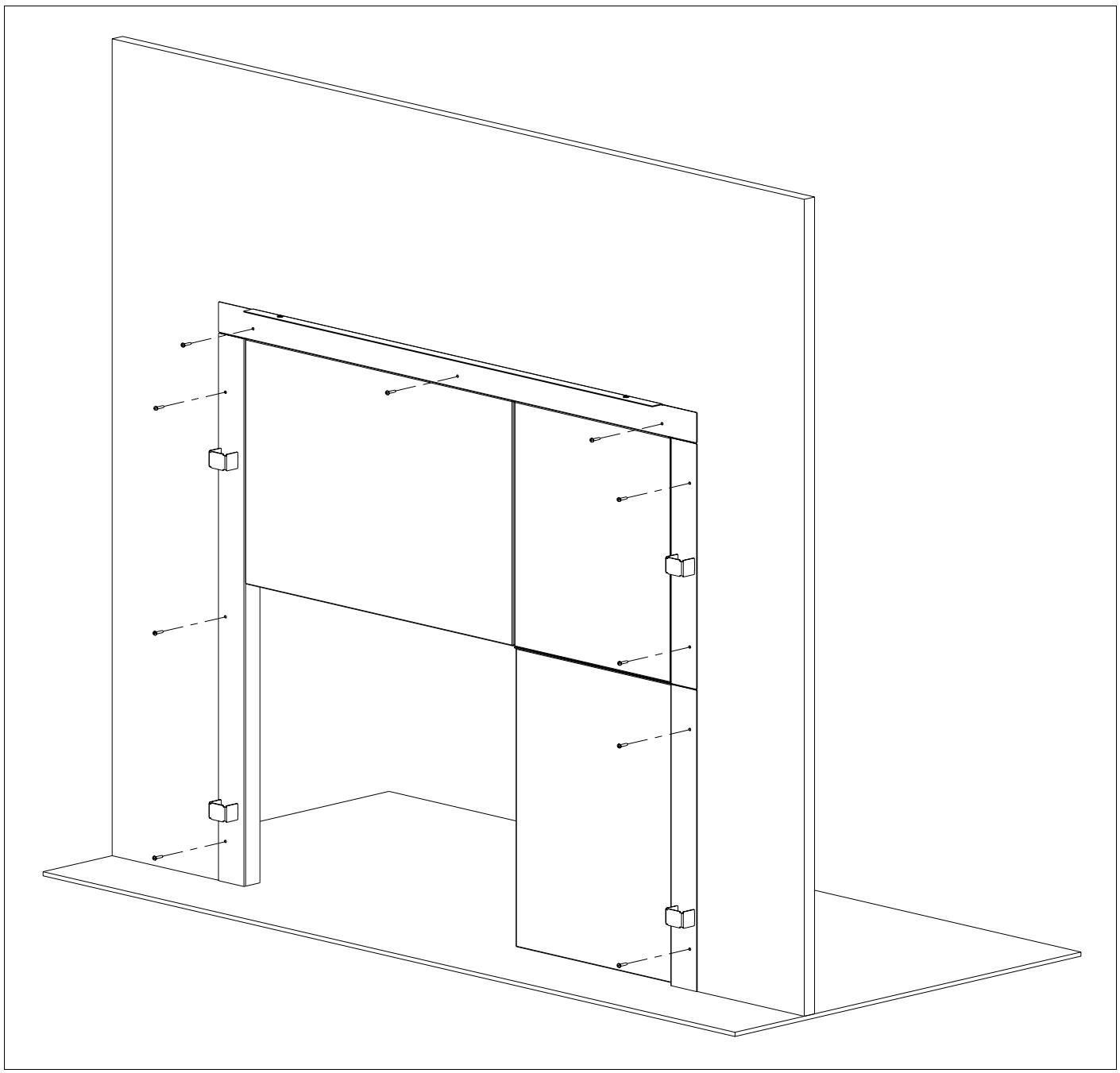

3.5. FISSAGGIO CARTONGESSO


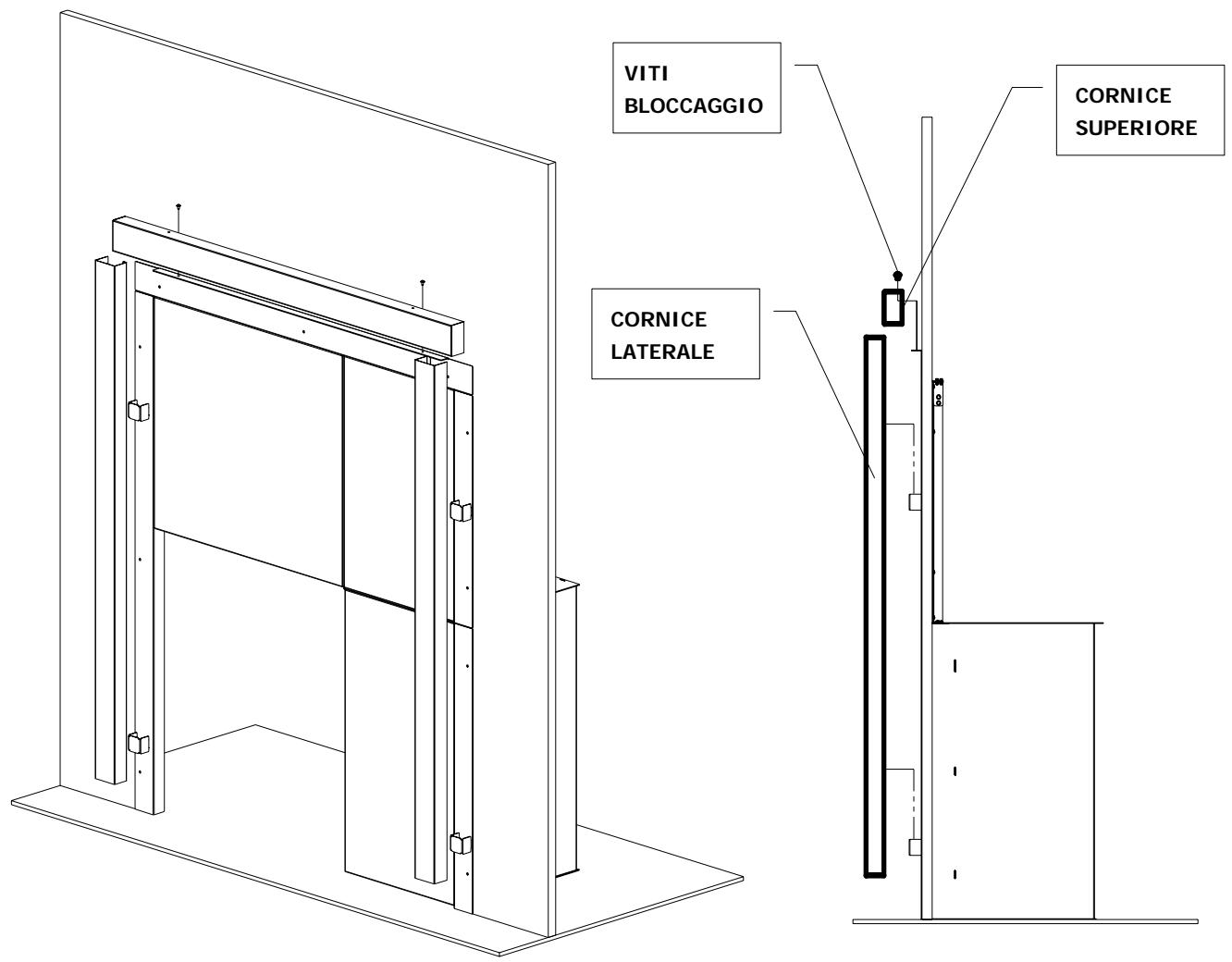

3.6. MONTAGGIO CORNICI
3.7. MONTAGGIO ZOCCOLO

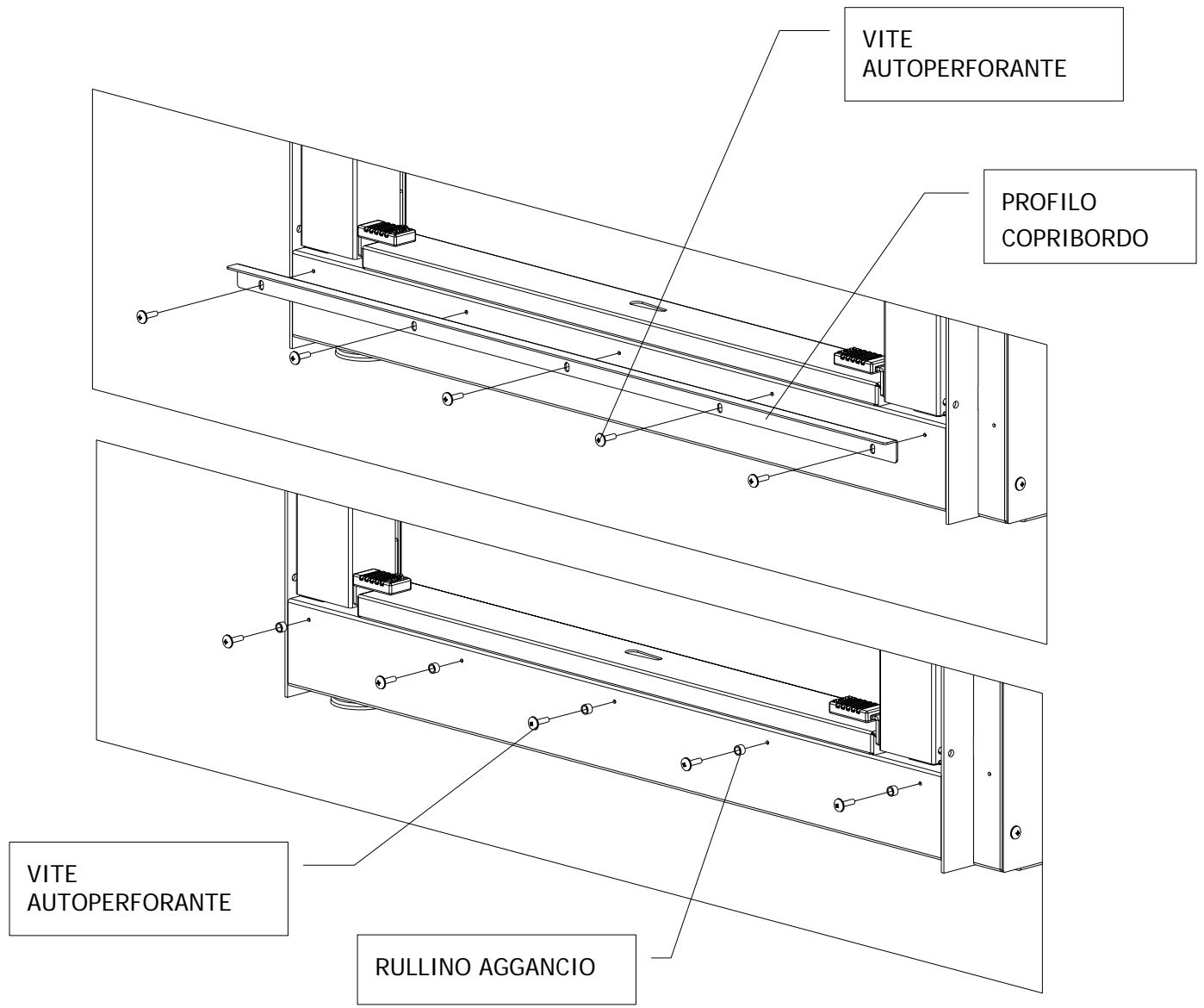

3.7.1. Montaggio rullini


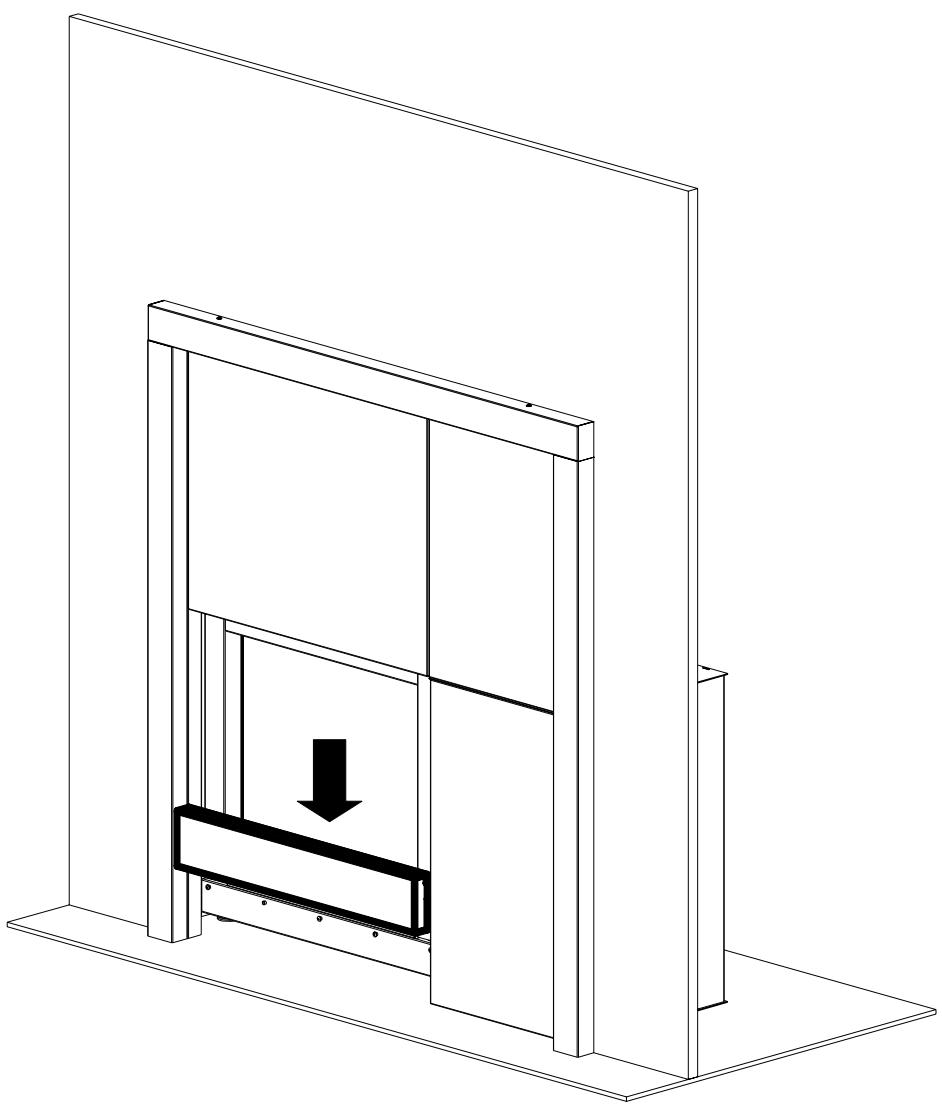

3.7.2. Montaggio zoccolo
MCZ S.p.A.
Via Guglielmo Oberdan n°86
33070 Vigonovo di Fontanafredda (PN) – ITALY
Telefono: 0434/599599 r.a.
Fax: 0434/599598
internet: www.mcz.it
e-mail: mcz@mcz.it
