FORMA - Caminetto MCZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Camino a legna con inserto
Marca	MCZ
Modello	FORMA
Combustibile	Ceppi di legna
Materiale del corpo	Acciaio
Materiale del vetro	Vetro ceramico
Dimensioni dell'apertura murale richiesta (L x H)	1350 x 1255 mm
Distanza laterale al muro	13 mm
Altezza del focolare dal pavimento	126 mm
Profondità di incasso posteriore	12 mm
Tipo di rivestimento	Matisse (opzionale)
Funzioni principali	Riscaldamento per irraggiamento e convezione
Manutenzione e pulizia	Usare un detergente neutro diluito con acqua, una spugna morbida o un panno di cotone, asciugare immediatamente
Sicurezza	Non usare da bambini, rispettare le distanze di sicurezza, installazione da un professionista
Garanzia	2 anni (a condizioni)
Ricambi	Usare solo ricambi originali MCZ
Installazione	Deve essere eseguita da un installatore specializzato
Contenuto del kit di montaggio	6 viti M5x10, 2 viti M5x8, 19 viti autoperforanti 4,2x16, 2 viti M3x16, 4 viti M4x10, 10 viti per cartongesso 3,9x35, 6 dadi a flangia M5, 5 rulli di guida
Trattamento superficiale	Fatto a mano, variazioni di tono normali

Domande frequenti - FORMA MCZ

Come installare il rivestimento Matisse sul termocamino FORMA?

Seguire le fasi del manuale: preparare l'apertura murale (1350x1255 mm), assemblare il telaio strutturale con le viti fornite, fissare i pannelli superiori con le viti autoperforanti, quindi fissare il telaio al muro. Successivamente, montare le cornici laterali e superiore, e infine lo zoccolo utilizzando i rulli di guida.

Quali sono le distanze di sicurezza da rispettare?

Rispettare una distanza di 13 mm tra il bordo dell'apertura e il telaio laterale, 12 mm nella parte posteriore e 126 mm dal pavimento al piano di fuoco. Tenere lontano qualsiasi materiale infiammabile e assicurare un adeguato isolamento se il pavimento è in legno o moquette. Non lasciare mai i bambini incustoditi.

Come mantenere la superficie del rivestimento?

Usare un detergente neutro diluito con acqua, una spugna morbida o un panno di cotone. Asciugare immediatamente dopo la pulizia. Evitare prodotti abrasivi che graffiano la superficie.

Quali sono gli elementi coperti dalla garanzia?

La garanzia di 2 anni copre i difetti di fabbricazione originali, a condizione che l'installazione sia eseguita da un installatore specializzato e che il certificato di garanzia sia inviato entro 8 giorni. Sono esclusi i danni dovuti a uso improprio, installazione non conforme, usura normale o modifiche non autorizzate.

Cosa fare in caso di guasto?

Contattare il proprio rivenditore che trasmetterà la richiesta al servizio di assistenza tecnica MCZ. Non tentare di riparare da soli, poiché qualsiasi modifica non autorizzata annulla la garanzia.

Posso usare pezzi non originali?

No, usare solo ricambi originali MCZ. L'uso di pezzi non originali può essere pericoloso e annulla la garanzia.

Come pulire il vetro?

Pulire il vetro con un prodotto specifico per vetro di camino o un detergente neutro diluito. Usare un panno morbido e non abrasivo. Evitare prodotti contenenti ammoniaca.

Qual è l'altezza minima sotto il soffitto?

Il manuale non specifica un'altezza minima sotto il soffitto. Si consiglia di rispettare le distanze di sicurezza dai materiali infiammabili e di consultare un installatore per valutare i vincoli specifici.

Come assemblare il telaio strutturale?

Seguire lo schema di montaggio: assemblare i profili con le viti M5x10 e i dadi a flangia. Fissare i pannelli superiori con le viti autoperforanti 4,2x16. Quindi, fissare il telaio al muro con le viti per cartongesso 3,9x35 se il muro è in cartongesso.

È necessario chiamare un professionista per l'installazione?

Sì, l'installazione deve essere eseguita da un installatore specializzato per garantire la sicurezza e la validità della garanzia. Un'installazione errata può causare danni materiali o fisici.

MANUALE UTENTE FORMA MCZ

1. AVVERTENZE E CONDIZIONI DI GARANZIA 4

1.1. AVVERTENZE PER LA SICUREZZA 4
1.2. CONDIZIONI DI GARANZIA 4
1.2.1. Esclusioni 4

1. RIVESTIMENTO MATISSE CON TERMOCAMINO FORMA 6

2. MONTAGGIO RIVESTIMENTO MATISSE 7

3.1. TABELLA VITI 7
3.2. PREPARAZIONE PARETE 7
3.3. MONTAGGIO TELAIO DELLA STRUTTURA 8
3.4. MONTAGGIO PANNELLI 9
3.5. FISSAGGIO CARTONGESSO 10
3.6. MONTAGGIO CORNICI 11
3.7. MONTAGGIO ZOCCOLO 12

3.7.1. Montaggio rullini 12
3.7.2. Montaggio zoccolo 13

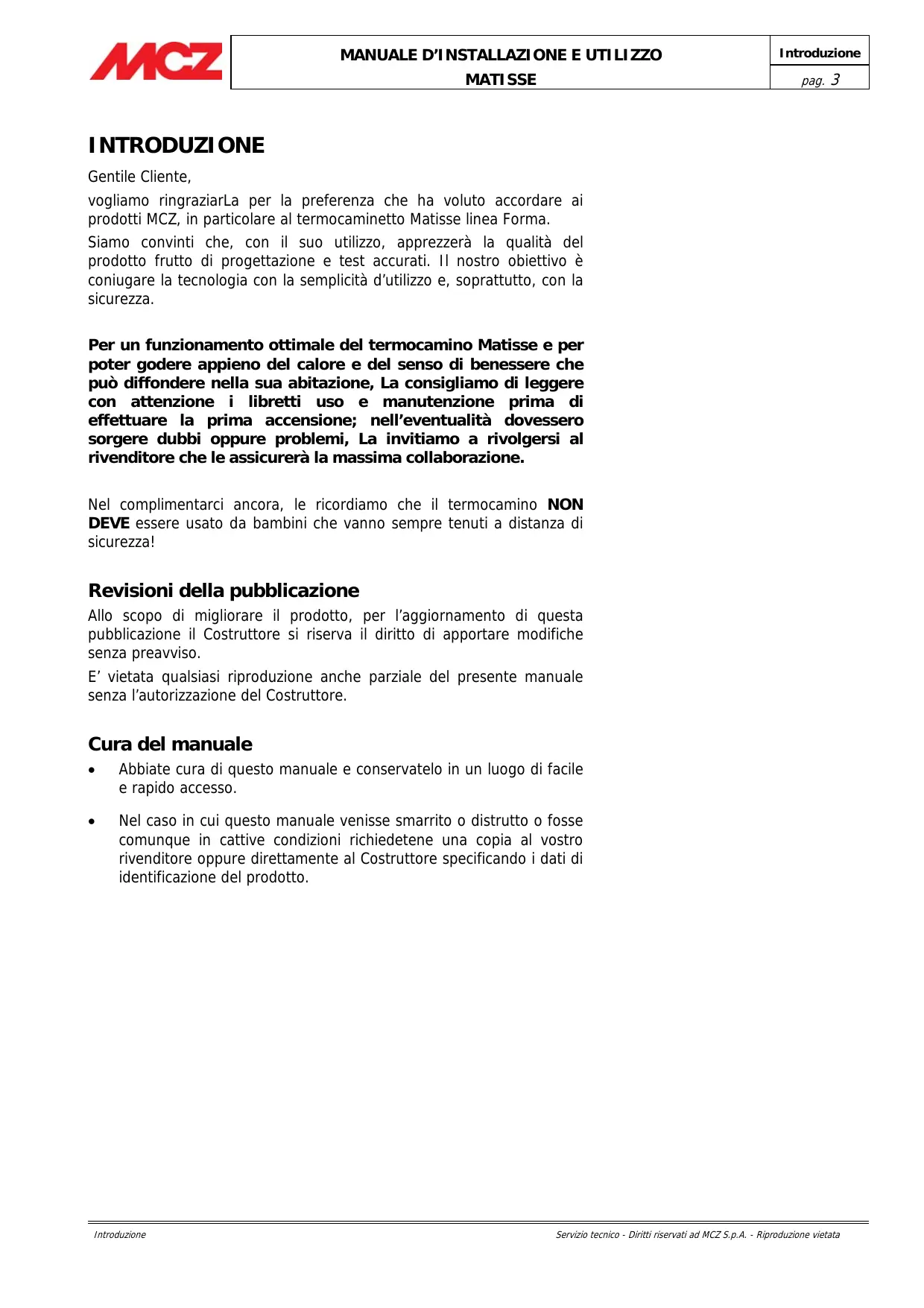

INTRODUZIONE

Gentile Cliente,

vogliamo ringraziarLa per la preferenza che ha voluto accordare ai prodotti MCZ, in particolare al termocaminetto Matisse linea Forma.

Siamo convinti che, con il suo utilizzo, apprezzerà la qualità del prodotto frutto di progettazione e test accurati. Il nostro obiettivo è coniugare la TECHNOia con la simplicità d'utilizzo e, soprattutto, con la sicurezza.

Per un funzionamento ottimale del termocamino Matisse e per poter godere appieno del calorie e del senso di benessere checould diffondere nella sua abitazione, La consiglio di leggere con attenzione i libretti uso e manutenzione prima di effettuare la prima accensione; nell'eventualità dovesserosorgere dubbi oppure problemi, La invitiamo a rivolgersi alrivenditore che le assicurera la massima collaborazione.

Nel complimentarci alla, le ricordiamo che il termocamino NON DEVE essere usato da bambini che vanno sempre tenuti a distance di sicurezza!

Revisioni della pubblicazione

Allo scopo di migliorare il prodotto, per l'aggiornamento di esta pubblicazione il Costruttore si riserva il diritto di apportare modifiche alla preavviso.

E' vietata qualsiasi riproduzioneanche parziale del presente manuale除去 l'autorizzazione del Costruttore.

Cura del manuale

• Abbiate cura di quello manuale e conservatelo in un luogo di facile e rapido accesso.
• Nel caso in cui questo manuale venisse smarrito o distrutto o fosse comunque in cattive condizioni richiedetene una copia al vostro rivenditore oppure direttamente al Costruttore specificando i dati di identificazione del prodotto.

1. AVVERTENZE E CONDIZIONI DI GARANZIA

1.1. AVVERTENZE PER LA SICUREZZA

• Valutare le condizioni statiche del piano su cui graviterà il peso del termocamino con relativo rivestimento e provvedere ad un adeguato isolamento nel caso sia costruito in materiale inflammabile (es. legno, moquette, plastica).
• Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva la MCZ da agli responsabilità civile e penale.
• Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del termocamino cui quodesserere pericoloso per l' incolumita dell' operatore e sollevano la MCZ da agli responsabilità civile e penale.
• Un'errata installatione o una cattiva manutenzione (non conformi a quanto riportato nel presente libretto) possono causare danni a persone, animali o cose. In questo caso MCZ è sollevata da agli responsabilità civile o penale.

1.2. CONDIZIONI DI GARANZIA

La MCZ garantisce il prodotto, ad esclusione degli elementi soggetti a normale usura sotto riportati, per la durata di due anni alla data di acquisito che viene comprovata da un documento probante che riporti il nominativo del venditore e la data in cui è stata effettuata la vendita, l'inoltro del certificato di garanzia compilato entro 8 gg. e se il prodotto è stato installato e collaudato da installatore specializzato e secondo le dettagliate istruzioni indicate nel libretto di istruzioni in dotazione al prodotto.

Per garanzia si intende la sostituzione o riparazione gratuite delle parti riconosciute difettose all'origine per vizi di fabbricazione.

1.2.1. Esclusioni

Non sono coperte alla garanzia tutte le parti che dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso, di errata manutenzione, di INSTALLazione non conforme con quanto specificato alla MCZ.

La MCZ declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, derivare a persona, animali o cose in consuluenza della mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni e concernenti, specialmente le avvertenze in tema di installmente, uso e manutenzione dell'apprecchio.

In caso di inefficenza del prodotto rivolgersi al rivenditore e/o all'importatore di zona.

I danni causati da trasporto e o movimentazione sono escludi alla garanzia.

Per l'installazione e l'uso del prodotto, si deve far riferimento esclusivamente al libretto in dotazione.

La garanzia decade in caso di danni recati per manomissioni al prodotto, agenti atmosferici, calamità naturali, scariche elettriche, incendi e da assenza o non corretta manutenzione secondo istruzioni del costruttore.

RICHIESTA DI INTERVENTO

La richiesta di intervento deve essere inoltrata al rivenditore il quale provvedera ad inoltrare la chiamata al servizio assistenza tecnica MCZ.

MCZ declina agli responsabilità nel caso il prodotto ed agli altri accessorio vengano utilizzatiappropriamente o modificatienza autorizzazione.

Per anni sostituzione si devono usare solo parti di ricambio originali MCZ.

IL TRATTAMENTO SUPERFICIALE E' RIGOROSAMENTE FATTO A MANO, QUINDI LIEVI VARIAZIONI DI TONO E DI LAVORAzione SONO CARATTERISTICHE CHE EVIDENZIANO E PREGIANO UN PRODOTTO ARTIGIANALE E NON POSSONO CONSIDERARSI UN DIFETTO.

PER LA PULIZIA DELLA SUPERFICIE TRATTATA SI CONSIGLIA L'uso DI DETERGENTI NEUTRI DILUITI CON ACQUA, UNA SPUGNA MORBIDA O UNO STRACCIO IN COTONE ED ASCIUGARE SUBITO DOPO AVER LAVATO.

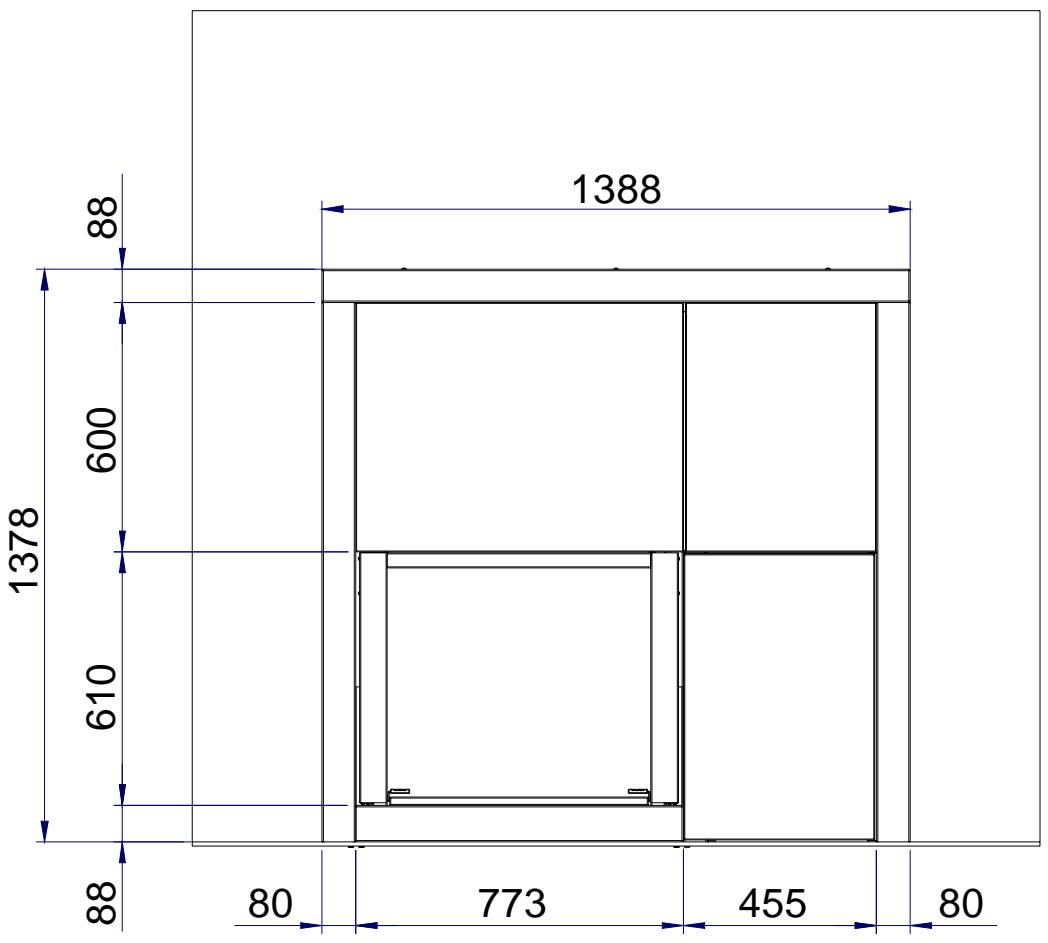

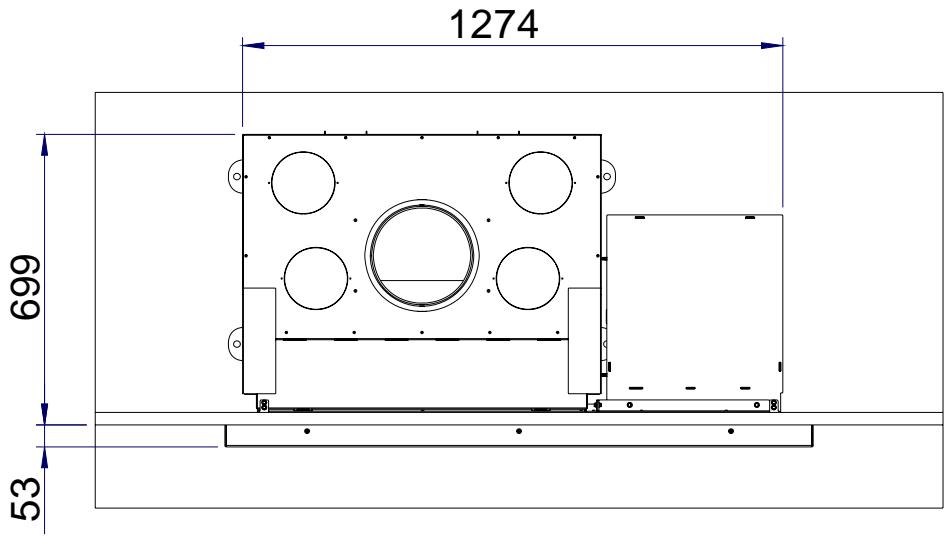

2. RIVESTIMENTO MATISSE CON TERMOCAMINO FORMA

3. MONTAGGIO RIVESTimento MATISSE

3.1. TABELLA VITI

VITE M5x10 DIN 6921	N°6		VITE M5x8 ISO 7380	N°2
VITE AUTOPERFORANTE 4.2x16	N°19		VITE M3x16 UNI 5931	N°2
VITE M4x10 UNI 7689	N°4		VITE CARTONGESSO 3.9x35	N°10
DADO FLANGIATO M5	N°6
RULLINO AGGANCIO	N°5

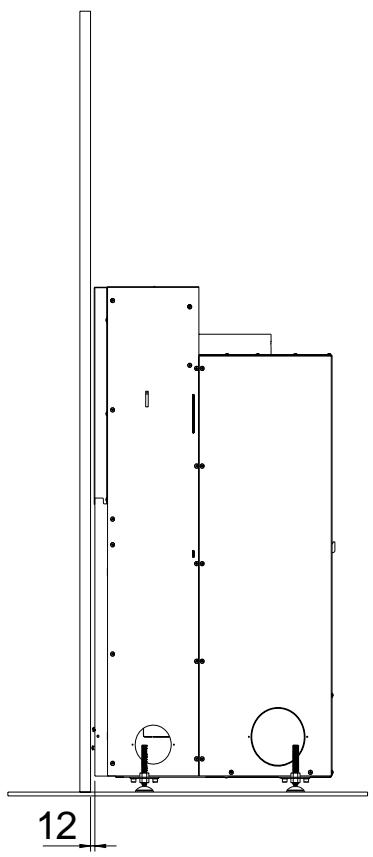

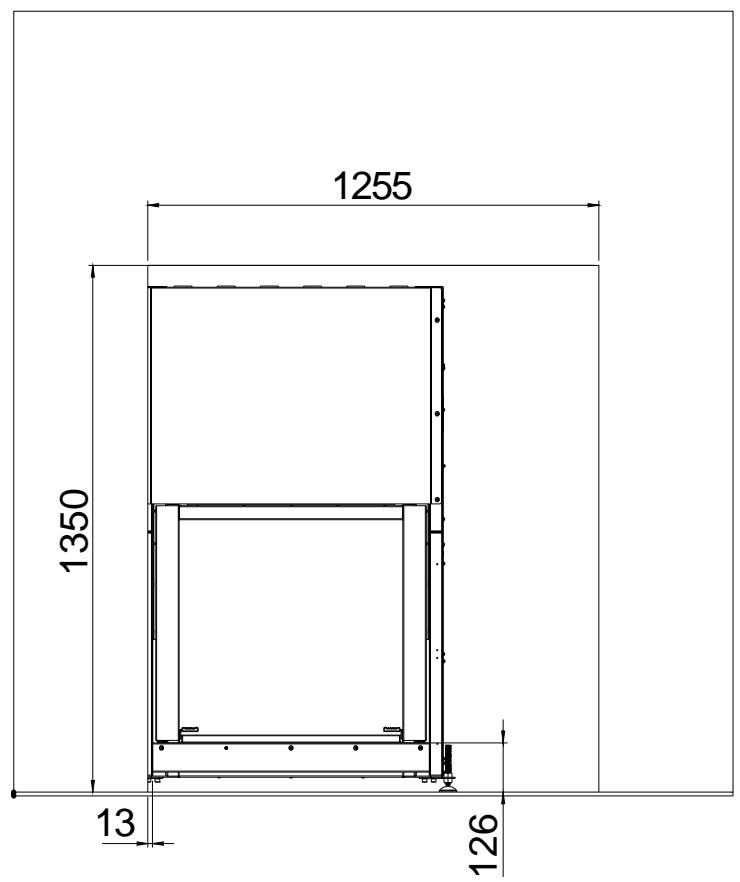

3.2. PREPARAZIONE PARETE

Bisogna predisporre nella parete un'apertura 1350x1255mm e posizionare il termocamino a una distanza a sinistra dal bordo della parete e l'interno della spalla di 13mm, un'altezza da terra fino al piano fuoco di 126mm e posteriormente alla parete alla spalla di 12mm.

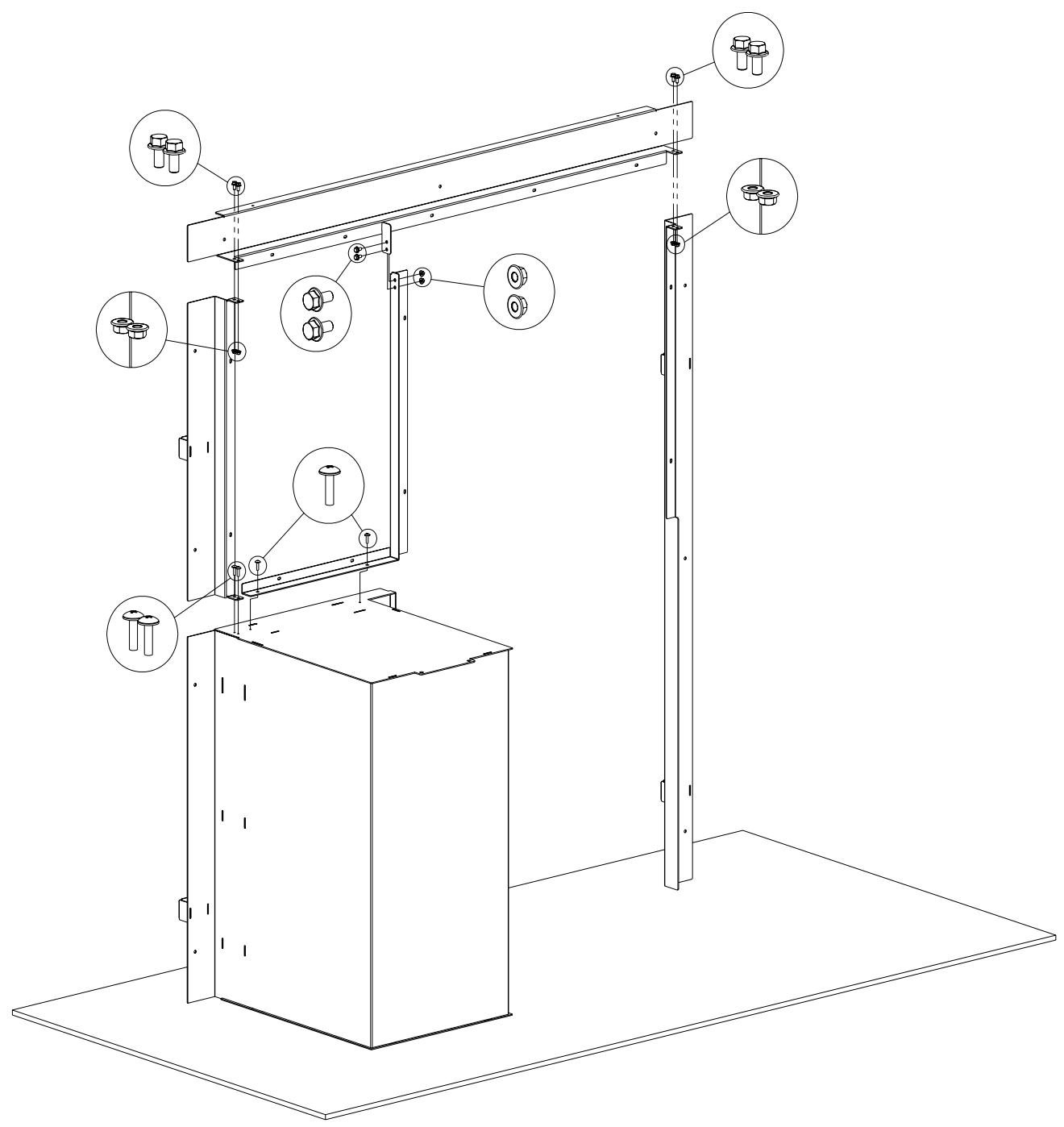

3.3. MONTAGGIO TELAIO DELLA STRUTTURA

Nella prima fase bisogna assemblare il telaio strutturale come a disegno

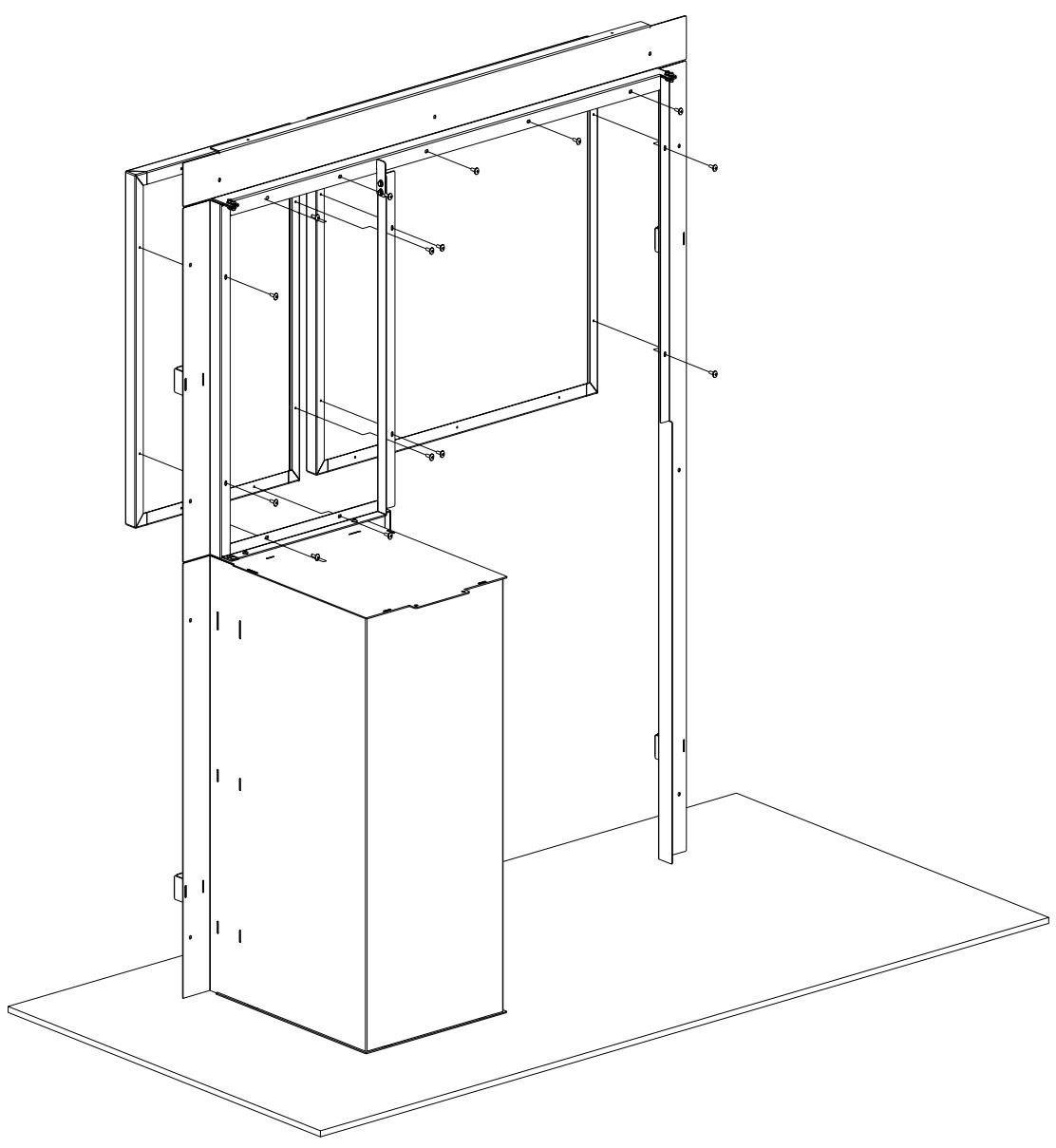

3.4. MONTAGGIO PANNELLI

Dopo aver completeness il telaio strutturale si applicano i pannelli superiori con le apposite viti autoperforanti. MANEGGIARE CON CURA TUTTE LE PARTI VERNICIATE SOPRATTUTTO I PANNELLI, LA PORTA E LE CORNICI PERCHE' I DANNI DA SCALFITTURE O GRAFFI SONO DIFFICILMENTE RIPARABILI.

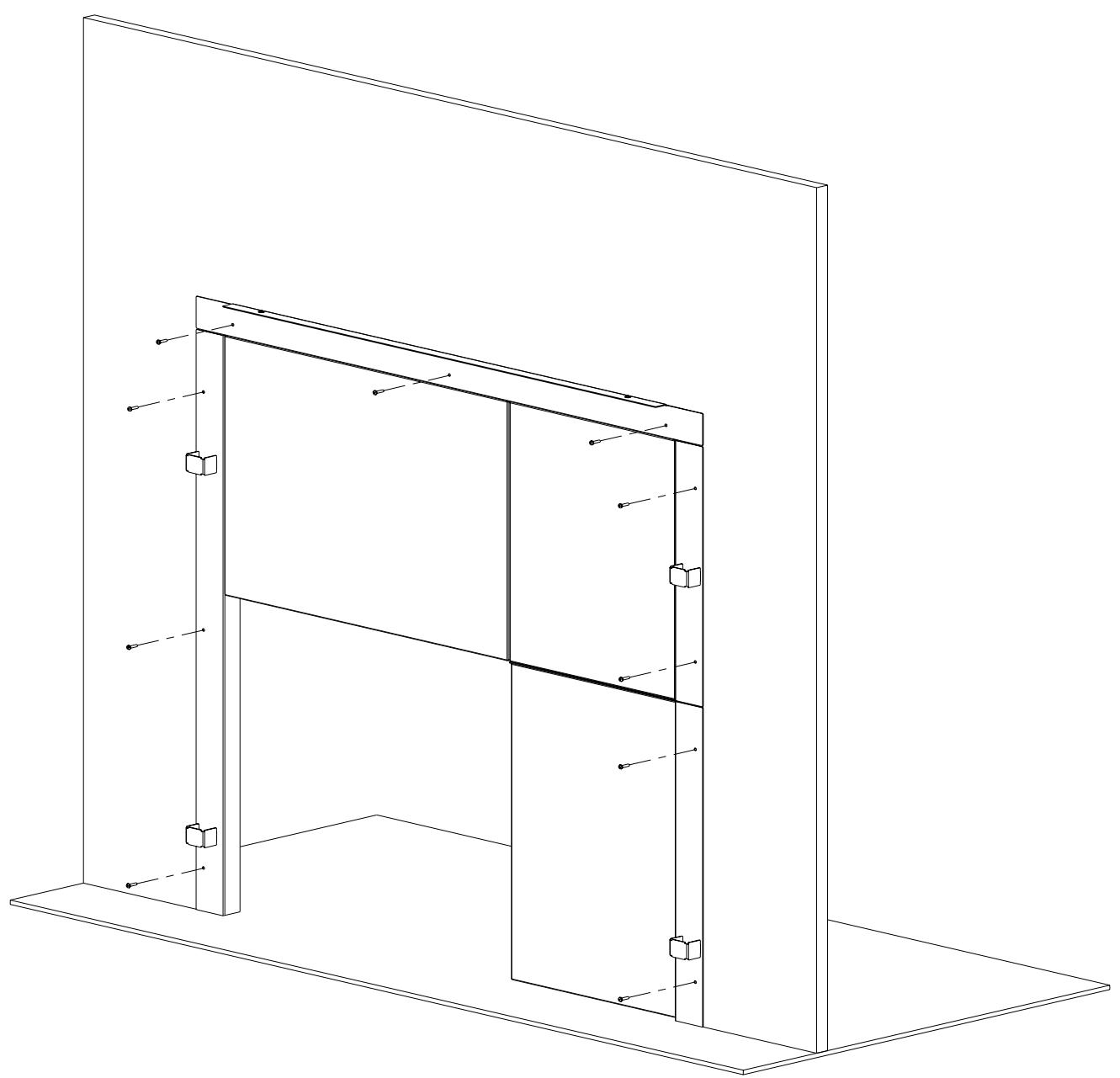

3.5. FISSAGGIO CARTONGESSO

A Anything pinto si può fissare il telaio strutturale alla parete (se è in cartongesso con le apposite viti incluse nella confezione).

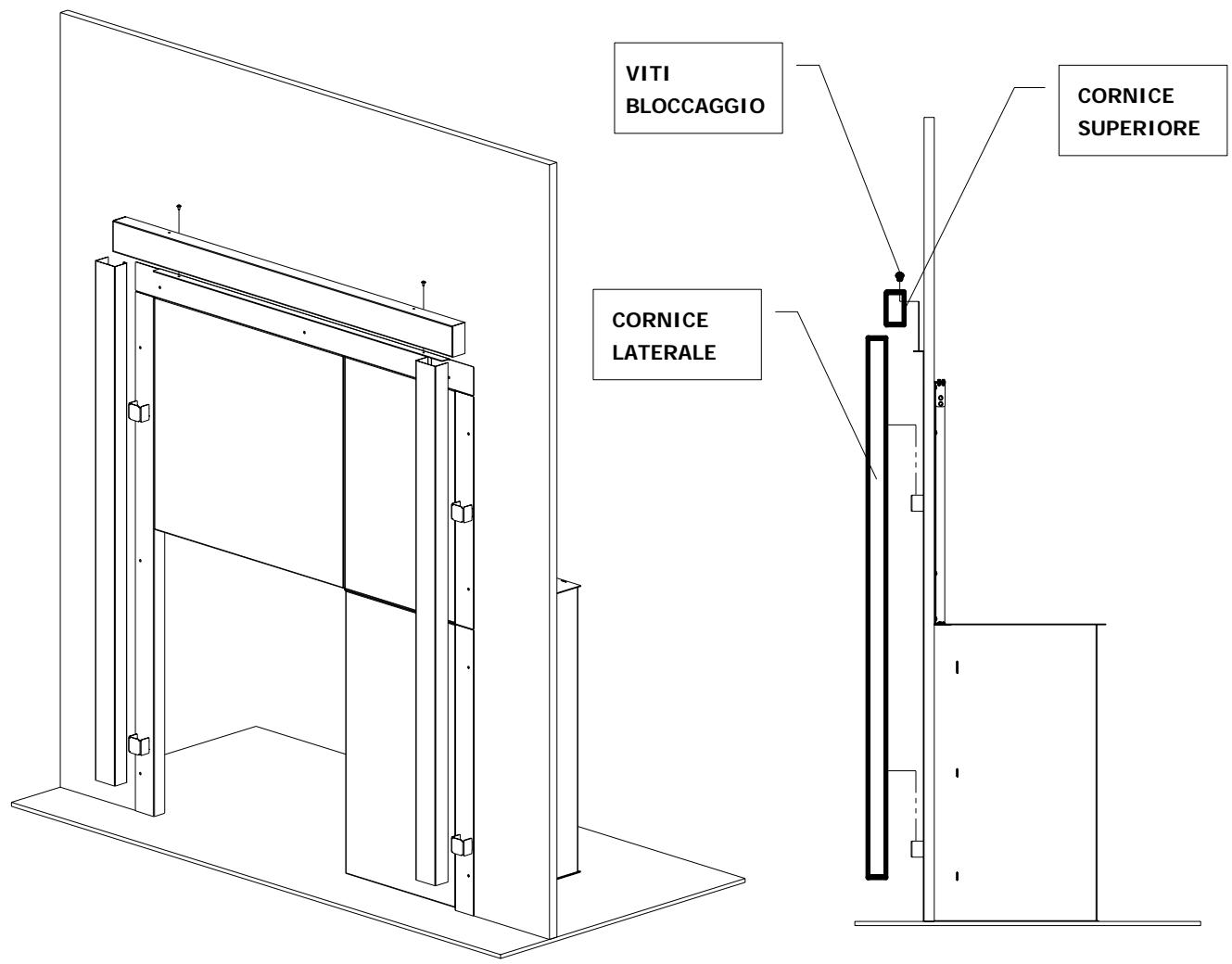

3.6. MONTAGGIO CORNICI

Le due cornici laterali vanno,inflate nelle apposite sedi dove si incastreranno; la cornice superiore viene appoggiata sulla sommità delle due verticali e bloccata con le due viti M5.

3.7. MONTAGGIO ZOCCOLO

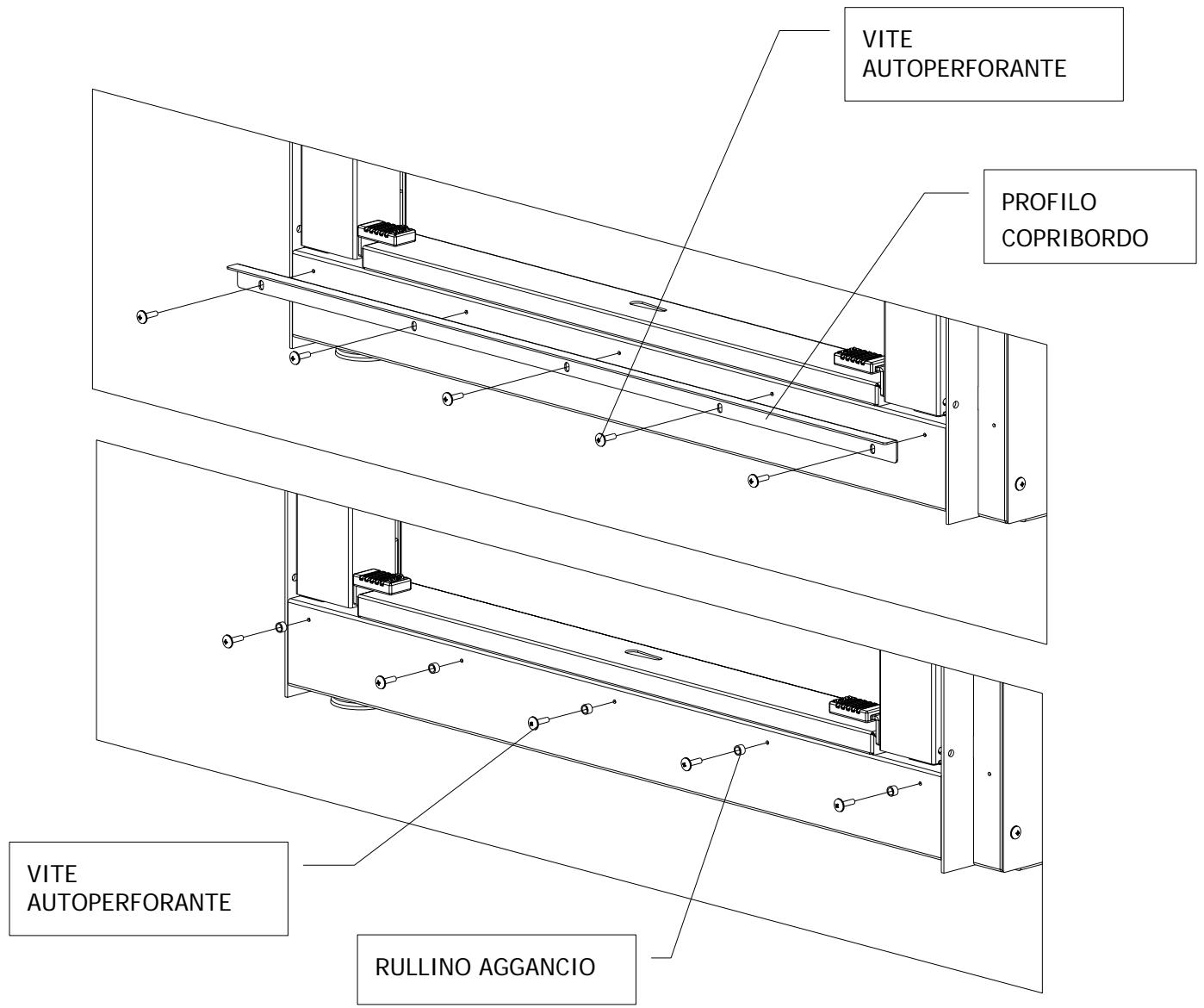

3.7.1. Montaggio rullini

Il termocamino Forma viene consegovato corredato di un profilo copribordo che deve essere molto svitando le apposite viti; utilizzando le stesse infilaric dentro ognuna il rullino aggancio della confezione e riavvitarele

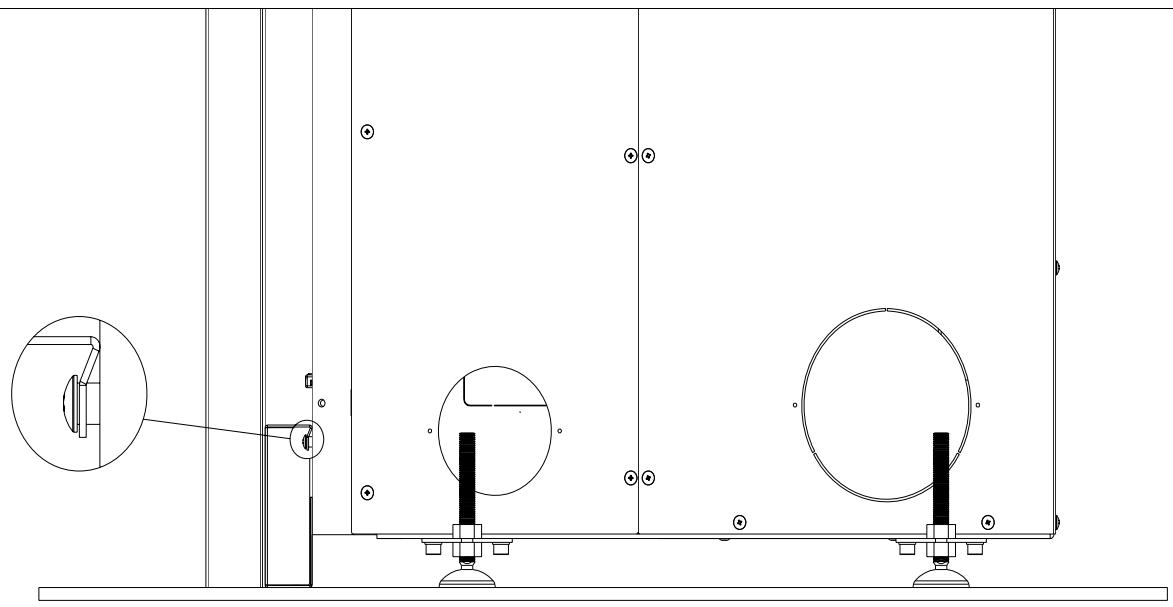

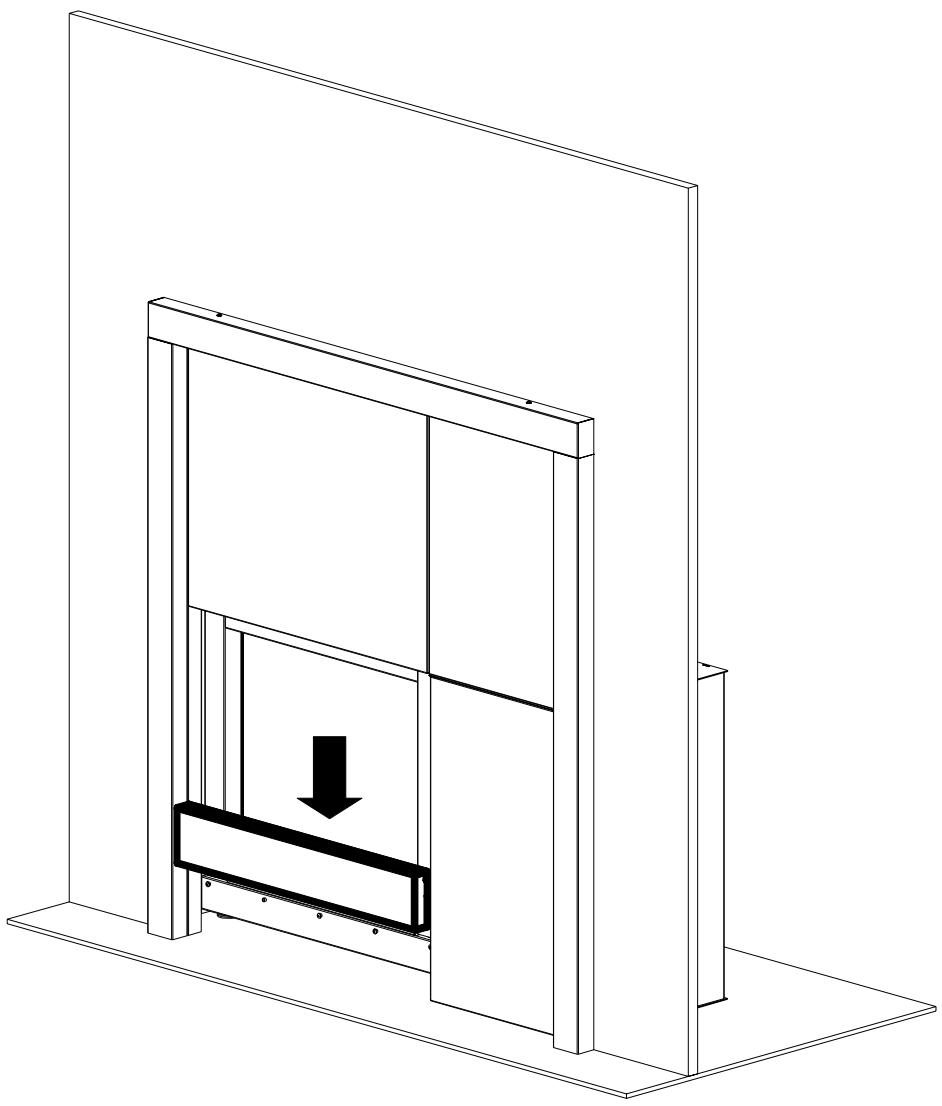

3.7.2. Montaggio zoccolo

Lo zoccolo viene alloggiatoattraversoirullini aggancio precedentente posizionati
