BODART & GONAY OPTIFIRE - Cheminée insert BODART & GONAY - Notice d'utilisation et mode d'emploi gratuit

Marque	Bodart & Gonay
Pays de fabrication	Belgique
Type de produit	Insert a bois - foyer ferme
Combustible	Bois buches
Rendement thermique	75,9 %
Label ecologique	Flamme Verte 5 etoiles
Emissions CO	0,12 mg/nm3

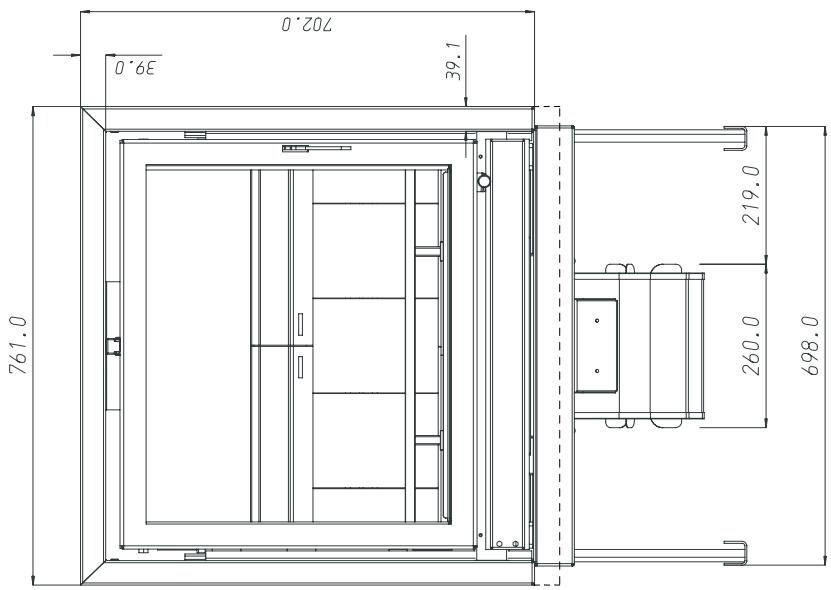

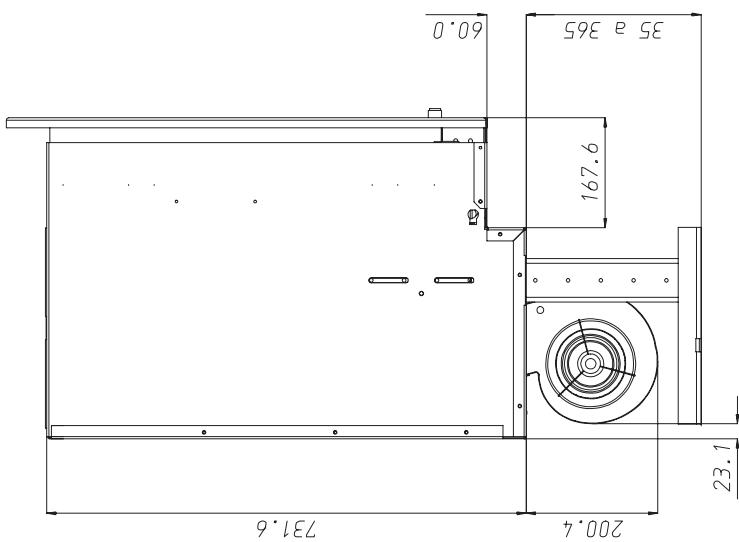

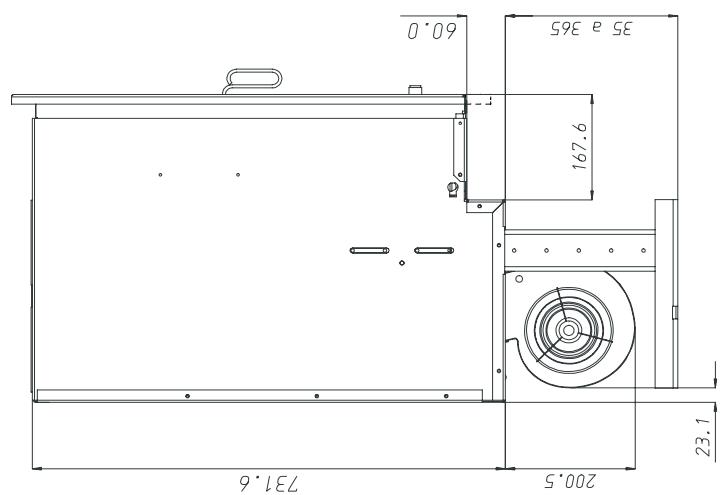

Hauteur	783 mm
Largeur	703 mm
Profondeur	503 mm
Poids	125 kg
Diametre sortie fumees	200 mm
Diametre entree air exterieur	100 mm
Materiaux	Acier et verre

FOIRE AUX QUESTIONS - BODART & GONAY OPTIFIRE BODART & GONAY

Quel type de bois dois-je utiliser dans l'insert BODART & GONAY OPTIFIRE ?

Utilisez exclusivement du bois de chauffage sec, avec un taux d'humidité inférieur à 20 %. Les essences dures comme le chêne, le hêtre ou le frêne sont recommandées pour un meilleur rendement. Evitez le bois traité, peint ou les résineux en grande quantité, qui encrassent le conduit et réduisent la durée de vie de l'appareil.

Comment allumer correctement l'insert OPTIFIRE ?

Ouvrez entièrement la trappe d'admission d'air avant d'allumer. Posez d'abord des allume-feux naturels et du petit bois sec, puis ajoutez les bûches progressivement une fois le feu bien établi. Une montée en température progressive évite la condensation dans le conduit et le noircissement prématuré de la vitre.

Comment fonctionne le thermostat automatique de l'OPTIFIRE ?

L'OPTIFIRE est équipé d'un thermostat bimétallique qui régule automatiquement l'admission d'air selon la température interne de l'appareil. Réglez la position souhaitée au démarrage ; le thermostat ajuste ensuite le débit d'air pour maintenir une combustion stable et économique. Ce système évite les surcombustions et prolonge la durée de la flambée.

Pourquoi la vitre de mon OPTIFIRE noircit-elle ?

Un noircissement rapide de la vitre signale généralement un bois trop humide, un manque d'air en début de chauffe, ou une flambée maintenue à puissance trop faible. Vérifiez le taux d'humidité du bois (moins de 20 %) et ouvrez davantage l'admission d'air lors de l'allumage. Le système de nettoyage automatique de la vitre (air wash) n'est efficace qu'à pleine puissance.

Comment nettoyer la vitre de l'insert OPTIFIRE ?

Laissez l'appareil refroidir complètement avant toute intervention. Nettoyez la vitre avec un produit spécial vitrocéramique ou un chiffon humide légèrement trempé dans les cendres froides. N'utilisez jamais de produit abrasif ni de grattoir métallique qui risquent de rayer ou fissurer le verre.

Quel diamètre de conduit de fumée faut-il prévoir pour l'OPTIFIRE ?

Les inserts OPTIFIRE nécessitent un conduit de raccordement de 200 mm de diamètre. Le conduit doit être étanche, isolé thermiquement et offrir un tirage suffisant (minimum 10 à 12 Pa). L'installation doit toujours être réalisée par un professionnel qualifié (fumiste ou installateur certifié).

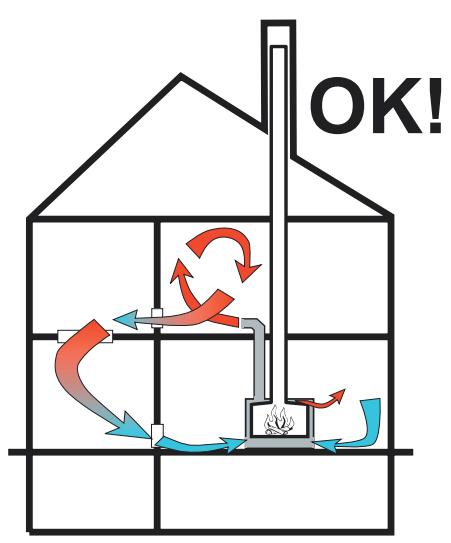

L'OPTIFIRE peut-il être raccordé à une prise d'air extérieur ?

Oui, certains modèles OPTIFIRE sont équipés d'une entrée d'air extérieur de 100 mm de diamètre. Ce raccordement est fortement recommandé dans les logements à basse consommation (BBC, RT 2012, RE 2020) pour garantir l'apport d'air comburant sans dépressuriser la pièce. Vérifiez la compatibilité avec votre modèle dans la notice d'installation.

Quelle est la fréquence d'entretien recommandée pour l'OPTIFIRE ?

Le conduit de fumée doit être ramoné au moins deux fois par an, dont une fois pendant la période de chauffe, conformément à la réglementation française. En début et en fin de saison, inspectez et nettoyez le cendrier, les chicanes, la chambre de combustion et les joints de porte. Remplacez les joints dès qu'ils ne sont plus étanches.

L'insert BODART & GONAY OPTIFIRE est-il éligible aux aides à la rénovation énergétique ?

Oui, grâce à son rendement supérieur à 70 % et ses faibles émissions de CO, l'OPTIFIRE est éligible à MaPrimeRénov' et à l'éco-PTZ. L'installation doit impérativement être réalisée par un artisan certifié RGE (Reconnu Garant de l'Environnement). Renseignez-vous auprès de votre installateur pour monter le dossier d'aide.

Que faire si de la fumée s'échappe dans la pièce lors de l'utilisation ?

Vérifiez d'abord que le conduit n'est pas obstrué (nid d'oiseau, suie accumulée) et que le tirage est suffisant. Assurez-vous que la pièce dispose d'une ventilation adéquate, car un local trop étanche empêche le bon tirage. Si le problème persiste après ramonage, faites appel à un fumiste pour diagnostiquer l'installation.

Qu'est-ce que le label Flamme Verte de l'OPTIFIRE ?

Le label Flamme Verte certifie que l'appareil respecte des critères stricts de rendement énergétique et de faibles émissions de polluants. Le modèle OPTIFIRE 700 obtient 5 étoiles Flamme Verte, avec un taux de CO de seulement 0,12 mg/nm³, bien en dessous des seuils réglementaires européens. C'est l'un des critères requis pour bénéficier des aides de l'Etat.

Comment optimiser le rendement de l'insert OPTIFIRE ?

Chargez des bûches de taille adaptée à la chambre de combustion et évitez de surcharger le foyer. Laissez toujours une couche de braises au fond avant d'ajouter du bois, ce qui favorise une combustion complète. Ajustez le thermostat pour maintenir une allure régulière plutôt que de chercher une flamme maximale en permanence.

MODE D'EMPLOI BODART & GONAY OPTIFIRE BODART & GONAY

Notice d'utilisation

BODART & GONAY®

Attention: Enlever la notice du foyer et la remetter au client,

accompagnée des instructions nécessaires

(explications et démonstrations).

Pour le ramoneur, cocher la bonne position des chicanes (voir 1.5).

Nous vous félicitons de l'achat de votre foyer Bodart & Gonay.

Nous sommes heureux de constater que votre choix s'est porté sur un produit de qualité entièrement conçu et réalisé par notre société, en utilisant les techniques de production les plus récentes.

Afin d'utiliser au mieux votre nouvel appareil, nous vous conseillons vivement de lire attentivement et de conserver cette notice.

Conservez précieusement votre preuve d'achat, c'est elle qui servira à déterminer le délai de la garantie.

Nous vous souhaitons beaucoup de plaisir et de chaleur autour de votre foyer Bodart & Gonay.

Le Service Clientèle.

MEMO

(à compléter par l'installateur)

* APPAREIL TYPE OPTIFIRE:

*REFERENCE:

OPTI700 :

OPTI760 :

OPTI760DF:

* DATE D'ACQUISITION: ..... / ..... / .....
* NUMERO DE SERIE:

(visible sur l'étiquette d'identification du foyer, voir page 4 n°11 Description des éléments)

\* DISTRIBUTEUR:

Nom ....

Rue / N° ....

Commune ....

Code postal ....

Tél.

Remarque:

Votre fournisseur est le spécialiste que BODART & GONAY a choisi pour le représenter dans votre région.

Pour votre sécurité et votre satisfaction, nous vous conseillons de lui confier la réalisation de votre installation.

Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l'installation et l'utilisation de l'appareil.

Si toutefois vous désirez assumer vous-même cette exécution, pour vous éviter toute surprise, permettez-nous de vous recommander de:

• vous référer aux termes de notre convention de garantie,
• prendre conseil auprès de votre fournisseur.

Concernant l'installation, dans l'impossibilité d'aborder toutes les particularités que peuvent comporter tous les cas d'espèce, nous nous limiterons aux points les plus importants.

TABLE DES MATIERES

RECOMMANDATIONS

1. Combustible 4
2. Premier feu 4
3. A chaque feu 4

1. Utilisation: 5

1.1. Description des éléments 5
1.2. Ouverture - fermeture du foyer 6
1.3. Conduite du feu 6

1.3.1. Allumage 7
1.3.2. Allure idéale 7
1.3.3. Allure réduite 8

1.4.Fonctionnement au charbon 8

1.5. Ventilateurs et variateur de vitesse 9

1.6. Règlage des chicanes 10

2. Entretien: 12

2.1. Entretien courant 12
2.2. Entretien annuel 13

3. Anomalies de fonctionnement 14

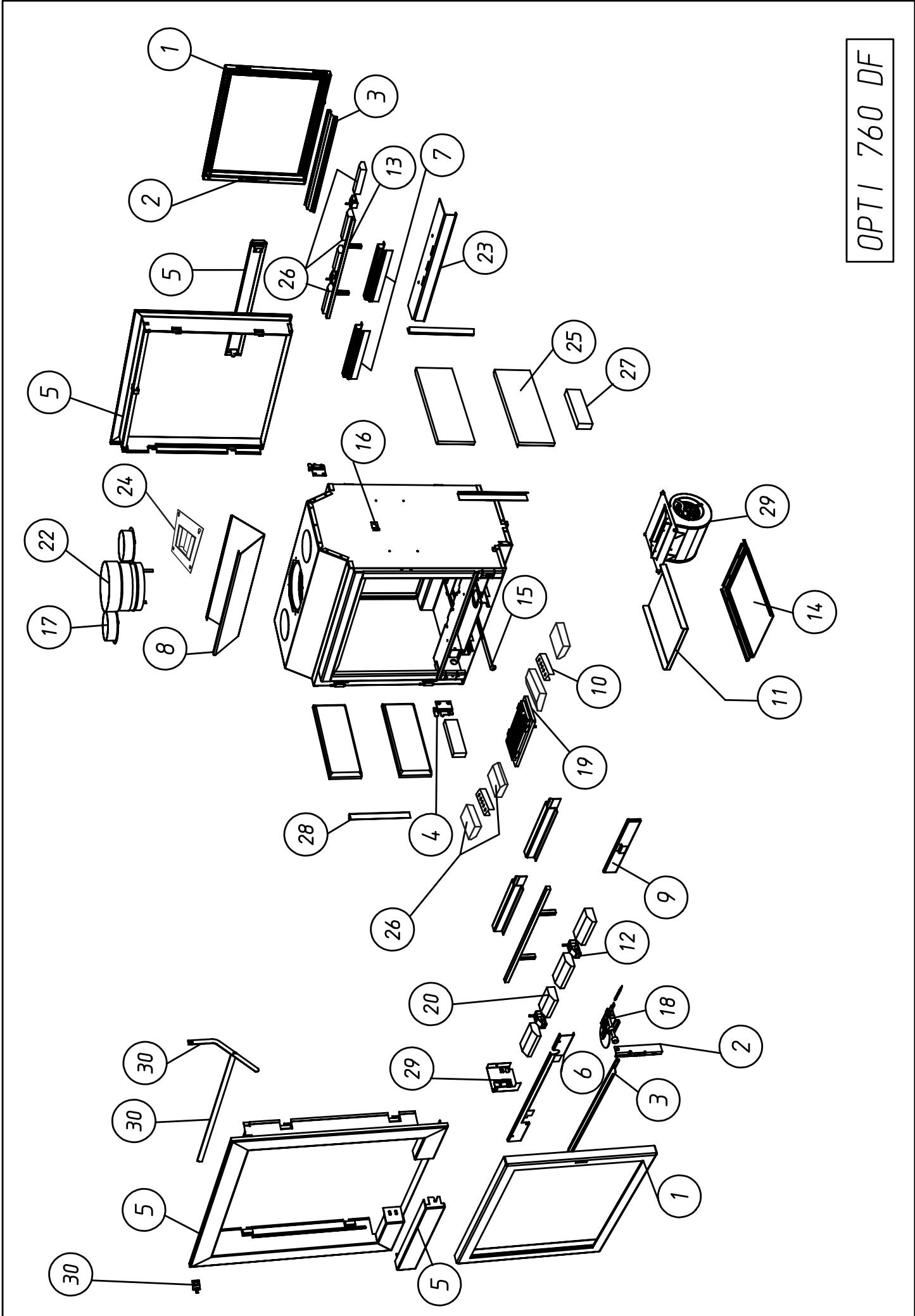

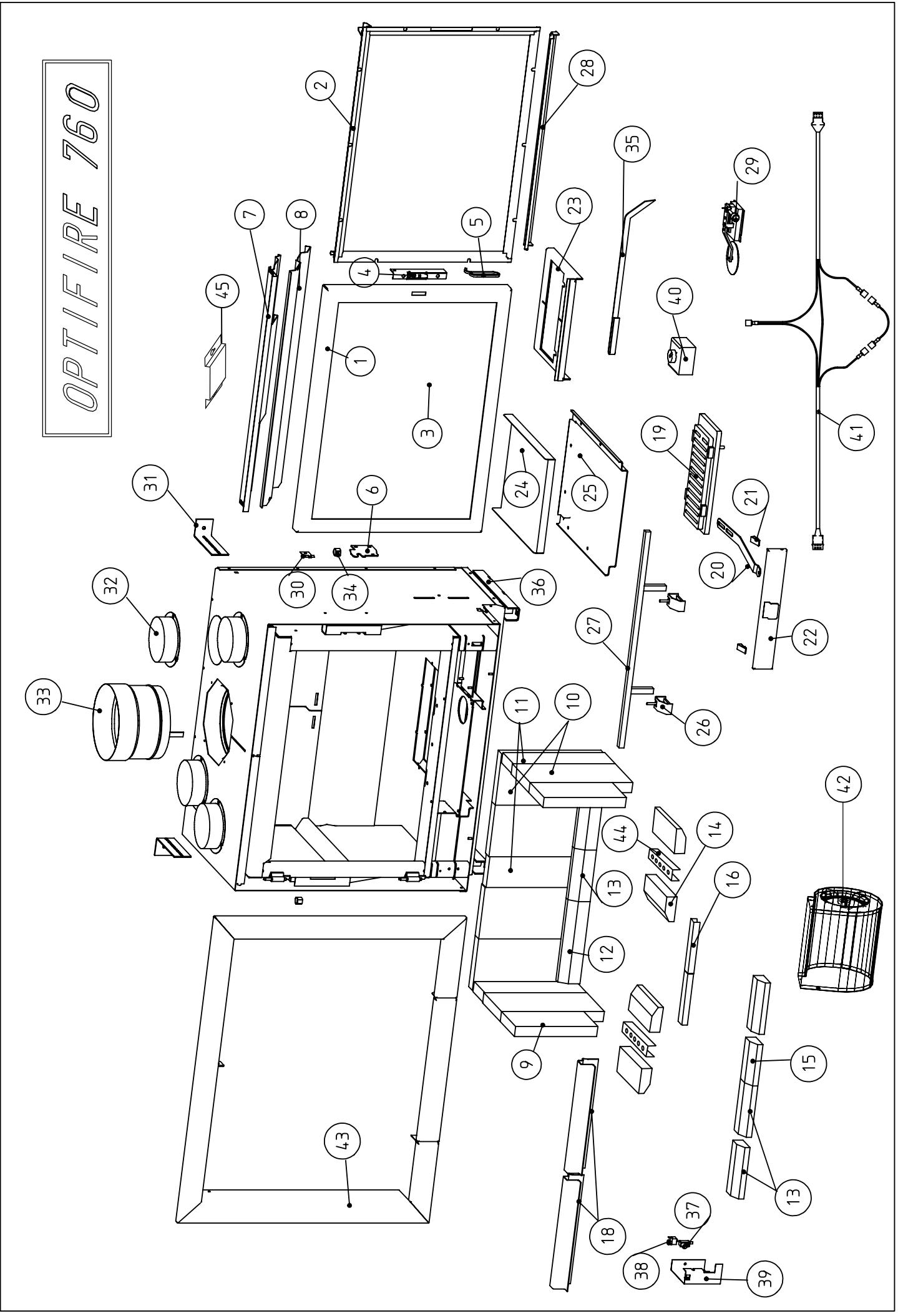

4. Pièces de rechange 15

5. Garantie 24

1. Combustible:

OK!

RECOMMANDATIONS

Cet appareil brûle du bois (bien sec!) en bûches ainsi que

des bûches de copeaux de bois compressés.

Ne pas charger trop de bois en une fois.

Il est également possible d'utiliser des briquettes.

Cet appareil ne peut, en aucun cas, être utilisé comme incinérateur!

Il peut également brûler du charbon (anthracite ou charbon maigre) calibre 12/22 ou 20/30. Il est par contre interdit de brûler du coke ou autres combustibles contenant du soufre.

2. Le premier feu:

- Réalise la cuisson de la peinture, ce qui provoque un dégagement de fumée et odeur.

Aérez la pièce !

Ne pas toucher la peinture tant que le foyer n'est pas refroidi car dans un premier temps, elle se ramollit, pour après durcir définitivement.

3. A chaque feu impérativement:

• Fermer la porte du caisson cendrier
• Positionner correctement la grille en fonction du combustible
• Faire fonctionner la ventilation (sauf pour l'allure minimale)

1.Utilisation:

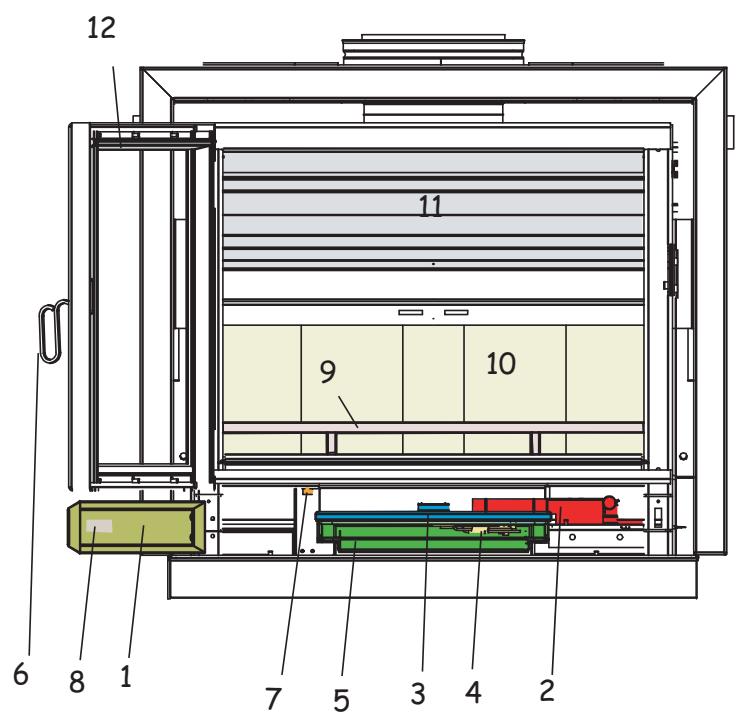

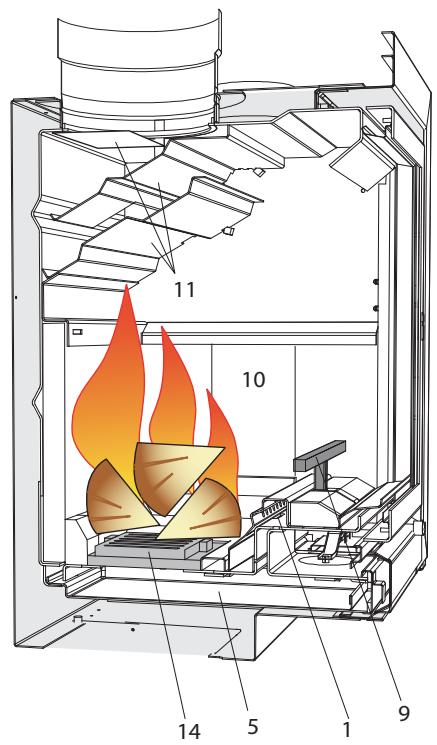

1.1. Description des éléments

12 11 9 10 6 8 1 7 5 3 4 2

11 10 14 5 1 9

1. Le portillon: Ne jamais laisser ouvert pendant le fonctionnement de l'appareil.
2. Le thermostat: Il règle la quantité d'air primaire pour la combustion en fonction de sa position. Son clapet se ferme et s'ouvre en fonction de la température de la chambre de combustion. Son bouton de commande est télécopique pour en faciliter la manoeuvre.
3. La porte du cendrier: Elle donne accès au cendrier et au bras de décendrage. Elle doit toujours être fermée pendant un feu (sinon l'air de combustion n'est plus contrôlé et le feu s'emballe → surchauffe de l'appareil).
4. Le bras de décendrage: Pour l'utiliser, le tirer vers soi. Il sert à adapter le foyer au type de combustible (position gauche: grille ouverte pour le charbon; position droite: grille fermée pour le bois). Le décendrage s'effectue en le remuant de droite à gauche.
5. Le cendrier: En forme de pelle pour permettre le ramassage des cendres jusqu'au fond de l'appareil. Surveiller le remplissage du cendrier et le vider avant qu'il ne déborde.

6. La fermeture de porte et main froide: Portillon fermé, placer la main froide dans le trou de la clenche pour ouvrir et fermer.

7. Microswitch: Interrupteur arrêtant automatiquement la ventilation à l'ouverture de la porte.

8. Etiquette d'identification du foyer
9. Pare-bûche: Pour la sécurité.

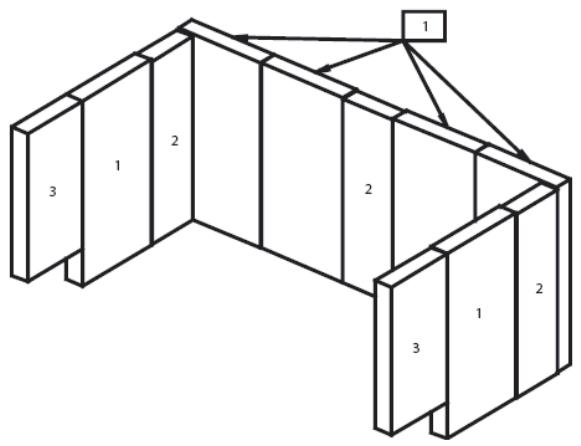

10. Briques réfractaires ou plaques de fonte: matière naturelle qui protège le corps de chauffe tout en limitant les variations de température.
11. Chicanes: En inox réfractaire, elles augmentent le trajet des fumées optimisant la combustion secondaire et augmentant le transfert de chaleur. Elles permettent une adaptation du foyer au tirage de la cheminée.
12. Contre porte: Ce sont des joints en inox, inusables, pour garantir une étanchéité de la porte et un désenfumage sans perturbations.
13. Répartiteurs: Ils permettent une distribution régulière de l'air primaire.

14. Grilles: Elles sont en fonte réfractaire, la grille supérieure est actionnée par le bras de décendrage.

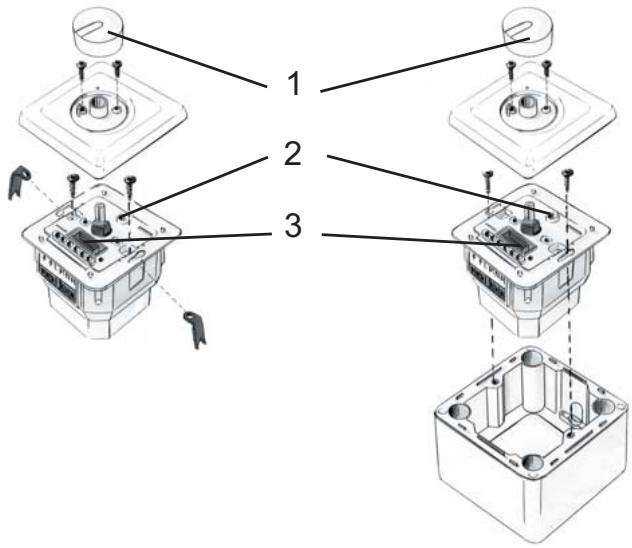

15. Le variateur: Il permet un réglage de la vitesse des ventilateurs.

16. Réglage de la vitesse.

17. Vis de réglage de la vitesse minimale sous le bouton.
18. Fusible (Enlever le bouton, dévisser la plaque, tirer pour le remplacement, remplacer par

un fusible

identique).

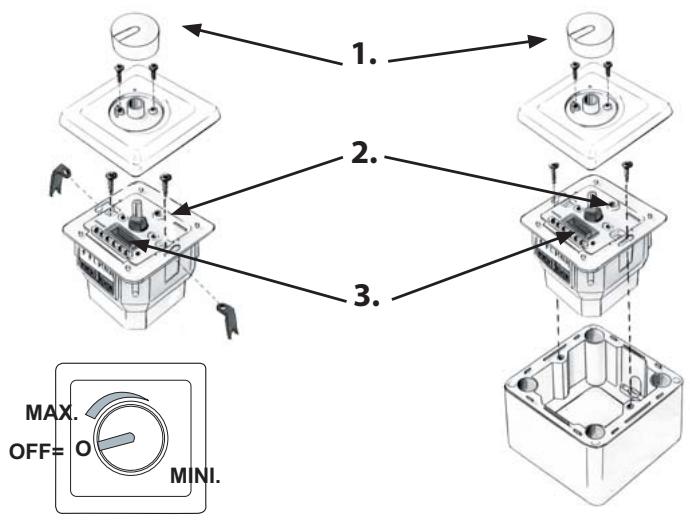

Ne pas oublier la calibration du variateur, voir dans le manuel d'installation dans les options 6.

16. Le thermocontact:

1. démarre la ventilation lorsque l'appareil est chaud
2. arrête la ventilation lorsque l'appareil est froid.

1.2. Ouverture - fermeture de la porte

Pendant le feu, ouvrir lentement la porte. Une ouverture brusque provoque un refoulement momentané du foyer.

Pour fermer la porte: lever la poignée, appuyer la porte contre le corps de chauffe de manière à écraser légèrement le joint, puis abaisser la poignée jusqu'au blocage.

Il est normal que le ventilateur se coupe lors de l'ouverture de la porte.

1.3. Conduite du feu

La qualité et le séchage du bois sont primordiaux pour le fonctionnement optimal du foyer (rendement et puissance de chauffe, propreté de la vitre).

Un bois de qualité est :

- Un bois sec ayant séché au moins 2 ans sous abri ventilé.

• Privilégier les bûches de feuillus au détriment des résineux ayant tendance à brûler vite en produisant beaucoup de suie. Par ordre de préférence : le charme, le chêne, le hêtre...
• Il est possible d'utiliser aussi des bûches de copeaux de bois compressés ainsi que des briquettes.

Une charge de bois excessive entraîne:

• Une diminution du rendement et une augmentation de la consommation de bois.
• Une importante perte de chaleur par la cheminée.
• Un vieillissement prématuré du foyer et du conduit de cheminée.

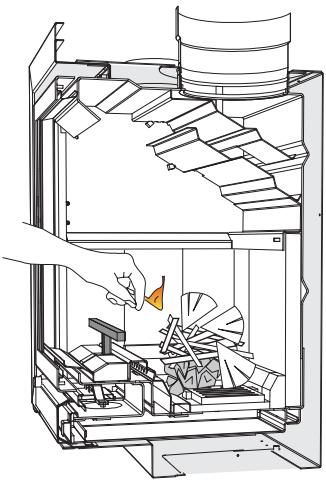

1. Ouvrir le réglage d'air au maximum: thermostat 9. Placer la grille en position ouverte (levier à gauche).
2. Déposer allume-feu ou papier journal chiffonné. Compléter avec du petit bois d'allumage.

L'utilisation de liquides inflammables est interdite.

1. Mettre à feu.
2. Pour éviter la condensation des fumées sur la vitre au démarrage: Laisser la porte légèrement entrebaillée pour éviter l'encrasse-ment de la vitre, dont la température encore trop basse provoque une condensation et un dépôt de particules.
3. Attendre que le petit bois soit bien enflammé et CHARGER les premières bûches en choisissant les plus petites.
4. Dès qu'il y a de belles flammes et que la vitre est suffisamment chaude, fermer complètement la porte.
5. Lorsque le feu est vif, fermer la grille ainsi que le cendrier et démarrer la ventilation (Variateur «ON» voir 1.6).
6. Lorsque l'appareil est bien chaud, régler le thermostat sur la position désirée.
7. Adapter la vitesse de la ventilation à la quantité d'air chaud dont vous avez besoin.

1.3.2. Allure idéale pour un bon rendement

1. Choisir des bûches fendues (1 ou 2 suivant la quantité de chaleur nécessaire).
2. Essayer de les empiler en quinconce pour favoriser les échanges gazeux.
3. Mettre le thermostat sur 7-8.
4. Mettre le ventilateur au maximum.

Signe d'une bonne combustion avec du bois, après une phase de dégazage où l'intérieur du foyer devient noir, pendant la combustion proprement dite, ce goudron noir doit être brûlé, etl'intérieur du foyer doit apparaître clair, pour se noircir à nouveau à la charge suivante et ensuite être à nouveau rebrûlé.

Pour un meilleur rendement, il vaut mieux avoir un thermostat sur 7-8 et charger bûche par bûche en

fonction de la quantité de chaleur dont vous avez besoin.

Ceci permet également de garder la vitre ainsi que les briques et la cheminée plus propres.

Veiller également à fermer le plus possible les chicanes et idéalement placer la troisième chicane

si votre cheminée le permet (voir 1.5 Réglage des chicanes).

Charge maximale autorisée en allure maximum :

Modèle:	OPTI700	OPTI760	OPTI760DF
Charge maximale
(pour allure réduite):	9Kg	11Kg	11Kg
Charge conseillée pour 1heure à allure maximale:	3,5Kg	4,5Kg	3,68Kg

1.3.3. Allure réduite et combustion longue durée

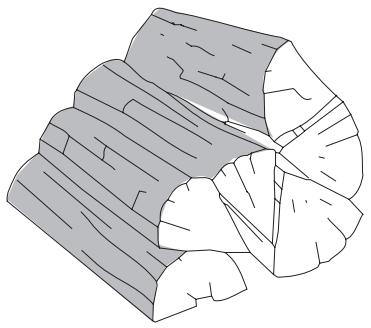

Charge maximale autorisée en une fois en allure réduite (voir tableau précédent).

1. Conserver un lit de braises de 3 à 5 cm sur le fond du foyer.
2. Choisir des bûches de très grosse section.
3. Positionner le thermostat en fonction du tirage de votre cheminée. Une allure réduite s'obtient généralement de 0 à 3.
   Une telle charge ne peut être utilisée qu'à une allure réduite, afin d'obtenir un feu de longue durée.

L'empilement parallèle des bûches favorise un feu de longue durée. Recharger lorsqu'il ne reste que des braises, juste après la disparition des dernières flammes.

L'utilisation permanente en allure réduite peut, par condensation, provoquer une accumulation de suie dans la cheminée donc, un risque de feu de cheminée et favorise le salissement de la vitre.

Eviter l'allure réduite lors de conditions atmosphériques défavorables (Basse pression et humidité élevée) car un refoulement est à craindre.

1.4.Fonctionnement au charbon

Utiliser du charbon (anthracite ou charbon maigre) calibre 12/22 ou 20/30.

Les combustibles contenant du soufre comme par exemple le coke et ses dérivés sont interdits.

REM: ne pas utiliser l'appareil avec du charbon par temps doux. Le tirage et l'allure étant réduits, la combustion risque de devenir incomplète.

1. Positionner la GRILLE en position OUVERTE.
2. OUVRIR le réglage d'air au maximum: THERMOSTAT 9.
3. Déposer du papier (non glacé) chiffonné et du PETIT BOIS d'allumage dans le foyer.

4.METTRE à FEU.

1. Laisser la porte légèrement ENTREBAILLEE de façon à retarder le salissement de la vitre, dont la température encore trop basse provoque la condensation et le dépôt de particules.

2. Dès que la VITRE est suffisamment CHAUDE, FERMER LA PORTE.

3. DEMARRER la VENTILATION en POSITION MOYENNE (voir 1.6).

4. Déposer deux pelletées de charbon SANS L'ETALER sur la grille.

5. Quand le feu a percé la masse (apparition de flammes), ajouter une SECONDE CHARGE.

6. Laisser continuer la progression du feu avant de réduire PROGRESSIVEMENT l'admission d'air jusqu'à la position correspondant au besoin calorifique.

7. ADAPTER LA VITESSE DE LA VENTILATION.

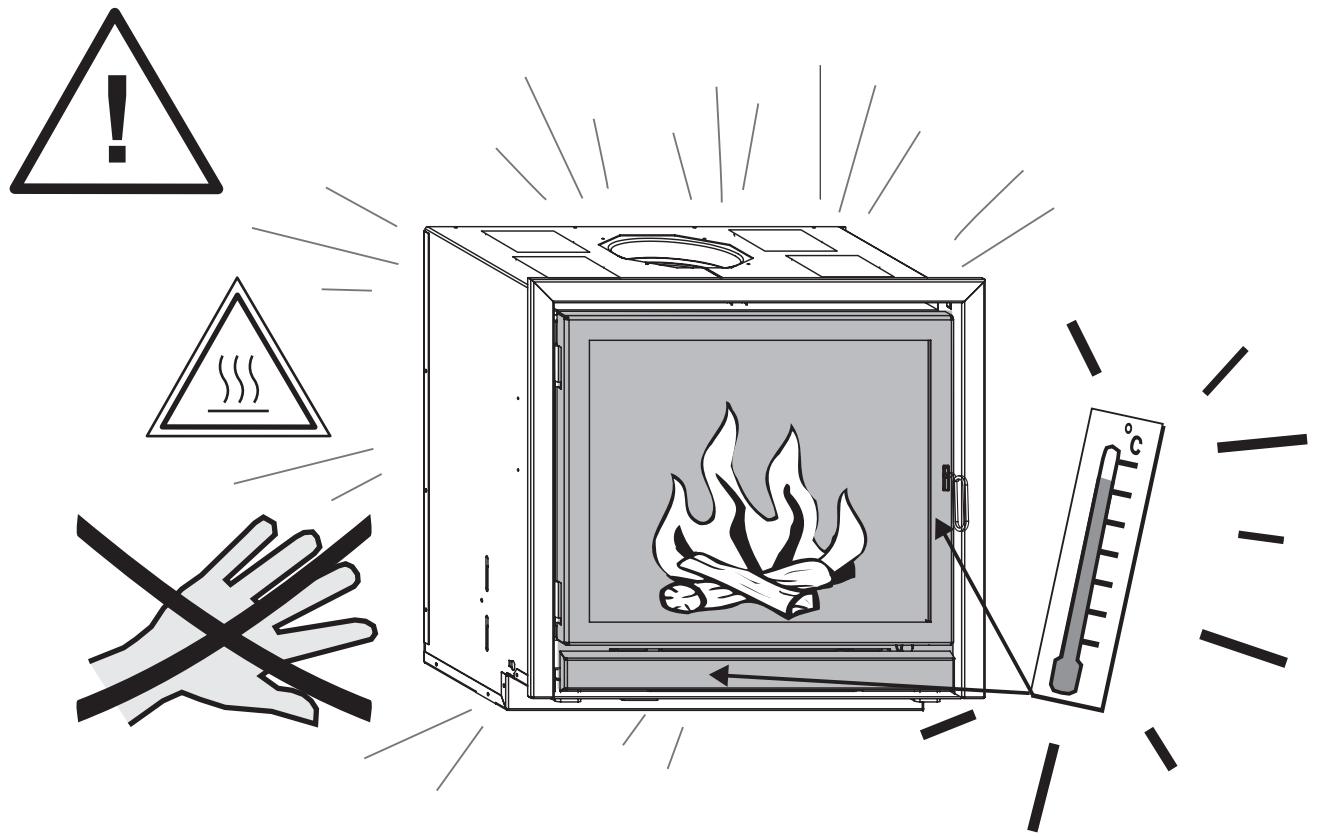

ATTENTION!

Durant le fonctionnement du foyer, et même s'il n'y a plus de flammes, certaines parties accessibles de l'appareil sont à des températures très élevées. Ne pas laisser des enfants sans surveillance à proximité du foyer.

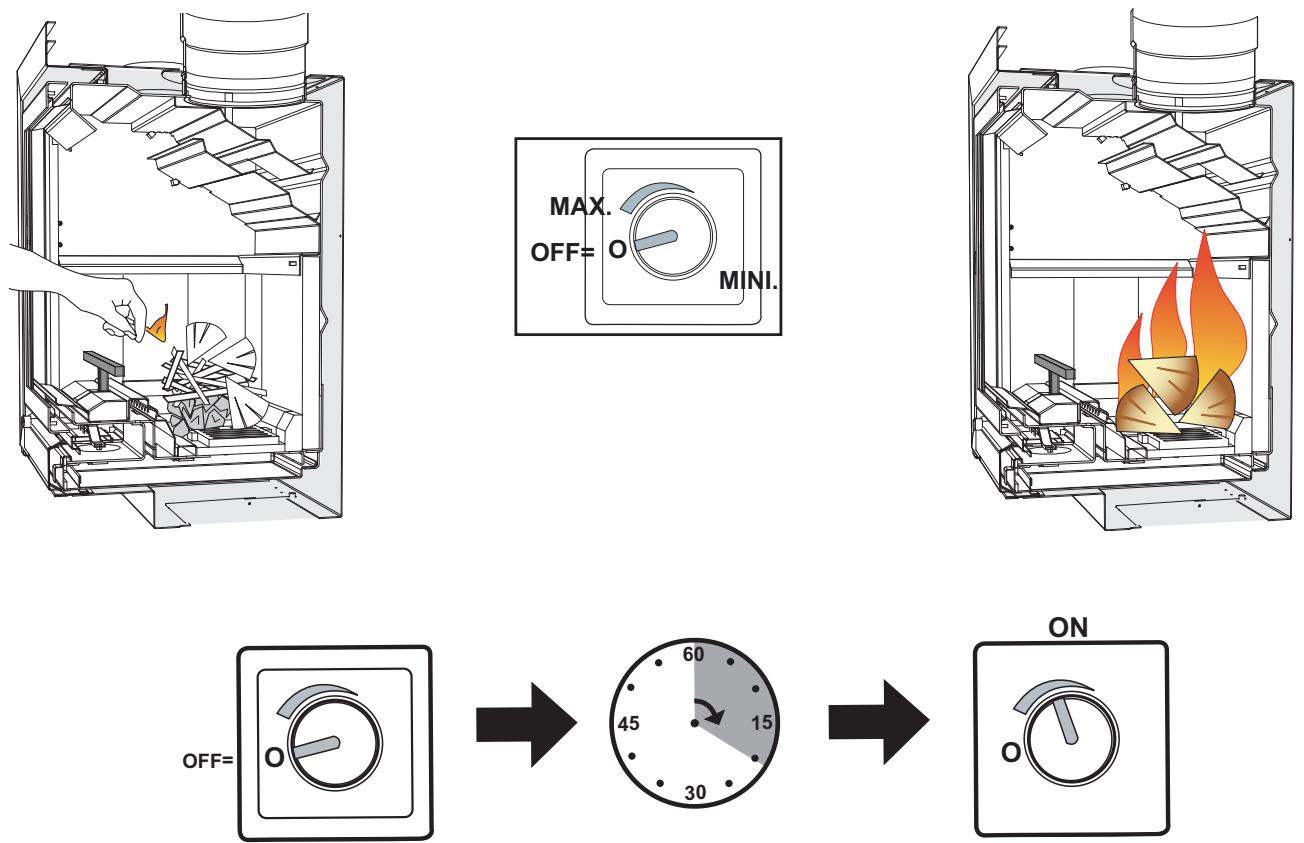

1.5. Ventilateurs et variateur de vitesse.

Attention ! la ventilation démarre lorsque le thermocontact est chaud (± 20 min.)

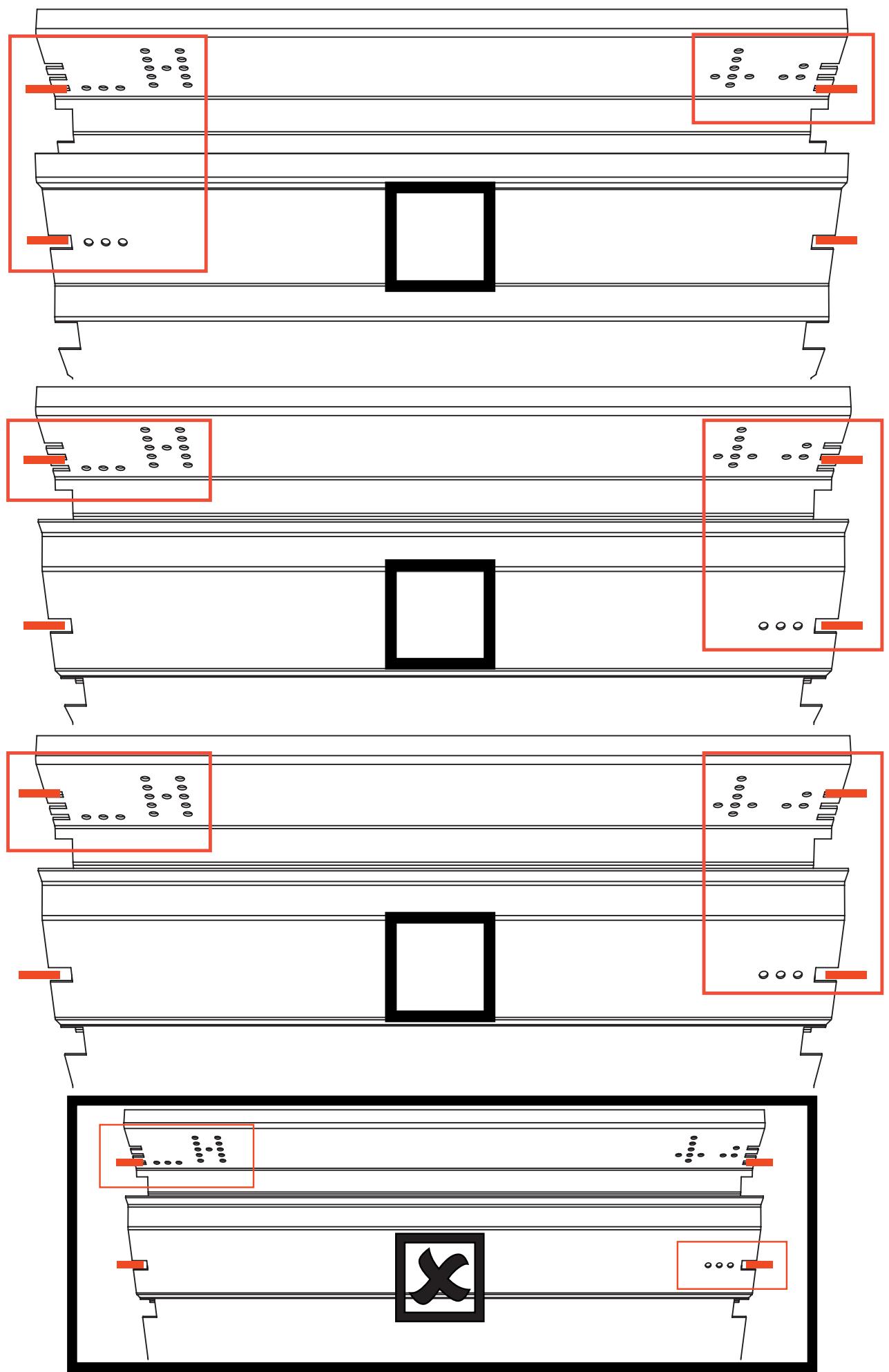

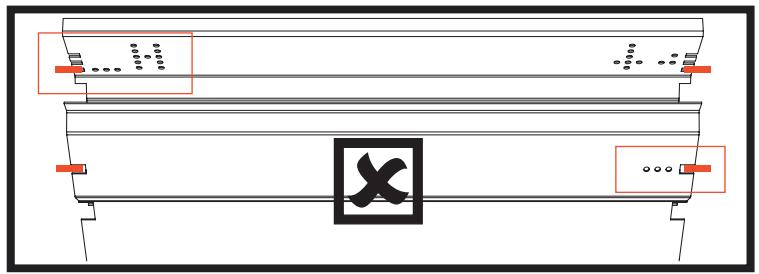

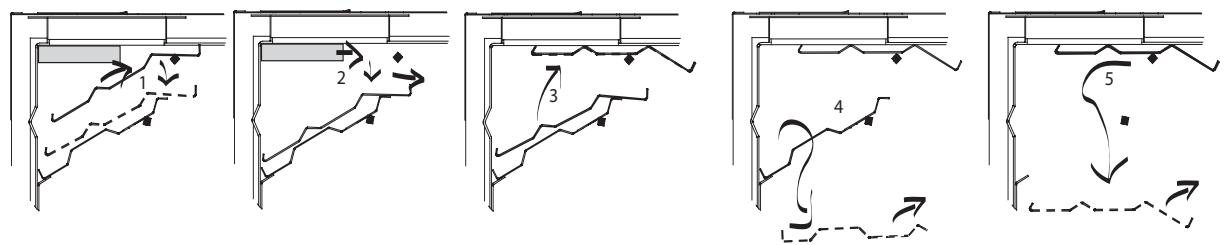

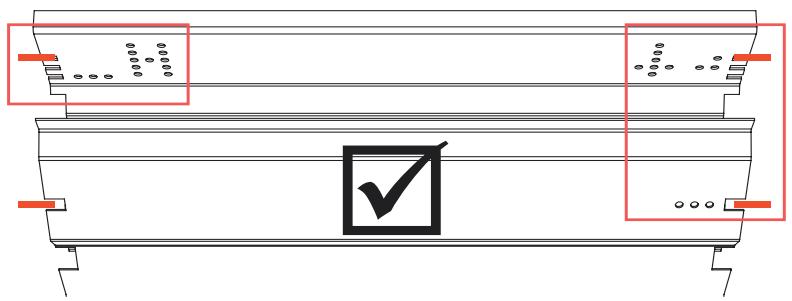

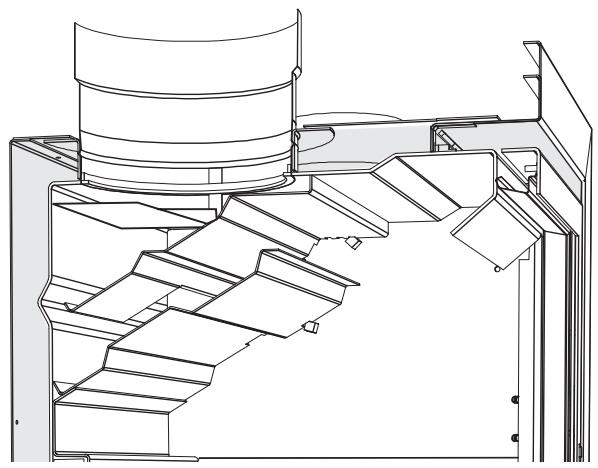

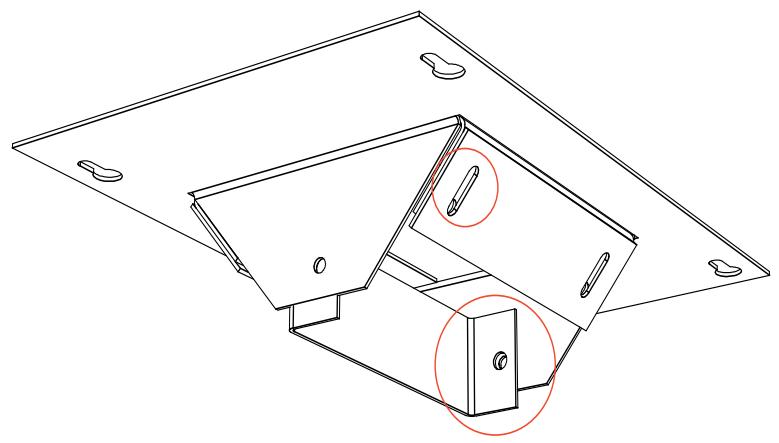

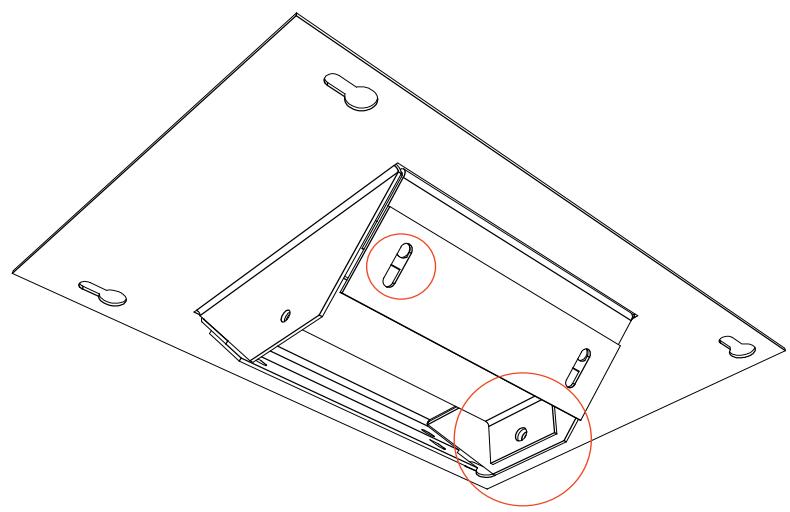

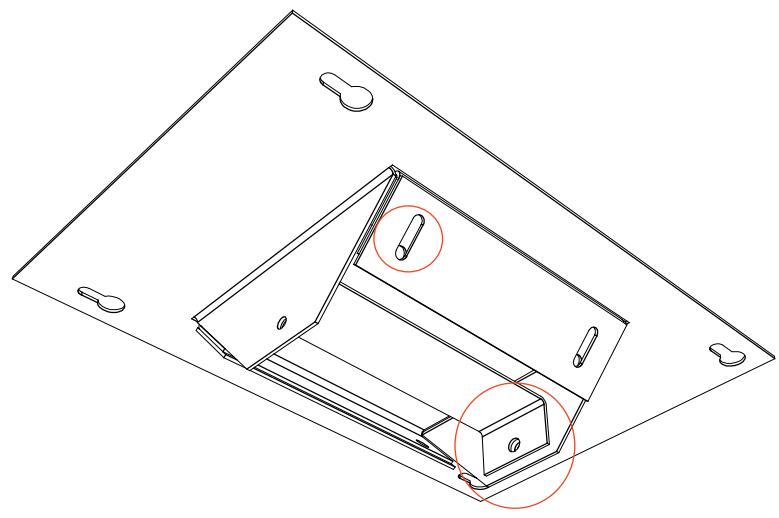

1.6. Réglage des chicanes:

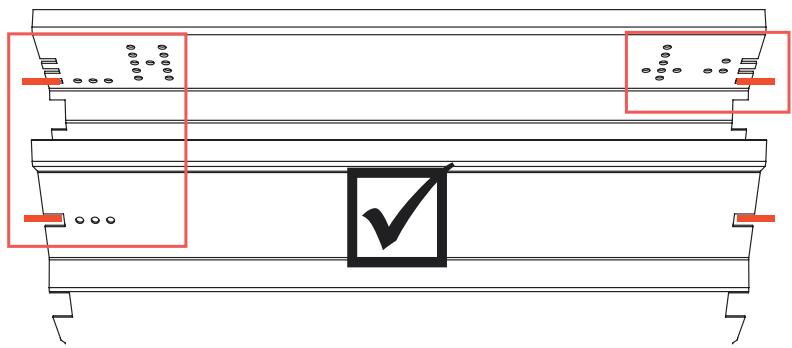

Position la plus ouverte: le foyer est livré dans cette configuration. Elle permet un passage aisé des fumées.

Attention: chicane inférieure les perforations à gauche.

Position intermédiaire: si aucun refoulement à l'ouverture n'est observé, il est possible de fermer un peu les chicanes pour augmenter le rendement.

Attention: chicane inférieure les perforations à droite, retourner la chicane.

Position la plus fermée: si il n'y a toujours aucun refoulement en position intermédiaire, fermer au maximum, toujours pour avoir le meilleur rendement que le foyer peut donner par rapport à la cheminée.

Troisième chicane: si il n'y a toujours aucun refoulement en position fermée, vous pouvez installer la troisième chicane. Toujours dans le but d'obtenir le meilleur rendement que le foyer peut donner par rapport à la cheminée.

Attention: le modèle de chicane de OPTI 760D est différent.

Position la plus ouverte: le foyer est livré dans cette configuration. Elle permet un passage aisé des fumées.

Position intermédiaire: si aucun refoulement à l'ouverture n'est observé, il est possible de fermer un peu les chicanes pour augmenter le rendement.

Position la plus fermée: si il n'y a toujours aucun refoulement en position intermédiaire, fermer au maximum, toujours pour avoir le meilleur rendement que le foyer peut donner par rapport à la cheminée.

2. Entretien:

2.1. Entretien courant

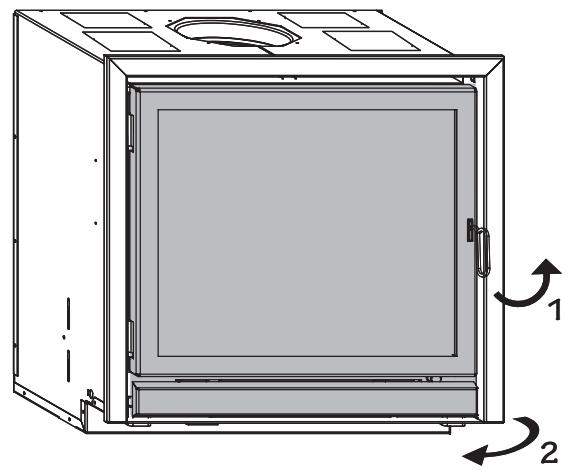

VITRE

Pour nettoyer la vitre, ouvrir la porte en procédant de la façon suivante:

• Ne pas nettoyer une vitre chaude.
• Vaporiser le produit* au centre de la vitre, ensuite étaler le produit avec un chiffon ou un papier absorbant.
• Ne pas utiliser d'eau et/ou de produits nettoyants sur les parties peintes.
• Pour des traces tenaces, il est possible d'utiliser une lame à gratter pour table de cuisson vitrocéramique.
• Le nettoyage de la vitre est plus facile s'il est régulièrement effectué.

*nous vous conseillons l'utilisation du produit de nettoyage «BG Clean», disponible chez votre distributeur. «BG Clean» est exempt de soude caustique et est biodégradable.

REPARTITEURS D'AIR

Déboucher, au besoin, les trous d'arrivée d'air du répartiteur frontal avec un aspirateur, ainsi que ceux situés de part et d'autre de la grille qui peuvent être facilement enlevés pour faciliter l'opération.

GRILLES

Veiller à vous assurer de l'absence d'obstacles limitant leur déplacement.

FILTRES A POUSSIERES (si il y en a, ils sont au niveau des entrées d'air)

Les nettoyer à l'aspirateur et, si nécessaire, à l'eau. Des filtres neufs peuvent s'obtenir chez votre fournisseur.

THERMOSTAT

Vérifier son bon débattement.

Votre fournisseur est habilité à vérifier le réglage.

PORTE

Vérifier l'étanchéité du joint en inox.

Au besoin, votre fournisseur peut en assurer le réglage et/ou le remplacement. Vérifiez le fonctionnement correct de la fermeture et de la sécurité d'ouverture. Ceci afin d'assurer un bon rendement et une vitre propre.

PORTE DU CENDRIER

Vérifier l'état du joint et au besoin le remplacer pour assurer l'étanchéité. La dégradation de ce joint entraîne un mauvais contrôle du feu ainsi qu'une baisse de rendement. Vérifier le fonctionnement des clips-ressort.

2.2. Entretien annuel

RAMONAGE

Faire ramoner au minimum 1 fois l'an, non seulement pour rester dans la légalité, mais aussi par souci de sécurité.

• Prendre note de la position des 2 chicanes
• Démonter les chicanes, comme illustré sur le dessin.
• Si la troisième chicane est installée, il faut d'abord descendre les 2 grandes chicanes, dévisser la troisième chicane et l'enlever, avant de manoeuvrer pour enlever les 2 grandes chicanes.

- Placer la grille en position fermée (bois).

- Fermer porte, thermostat et porte cendrier.

- Après retombée des poussières, il suffira de les récolter à l'aspirateur.

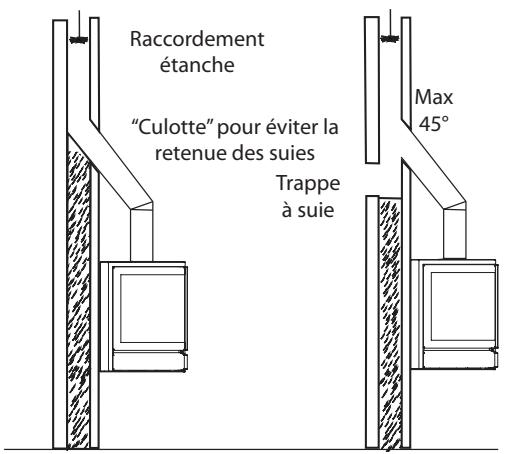

Profiter du ramonage pour contrôler l'état de la cheminée et du raccordement.

- Repositionner les chicanes en suivant les instructions inverses et en prenant garde de bien les repositionner comme précédemment.

GRAISSAGE

En usage fréquent, il est souhaitable de graisser annuellement les organes suivants :

• Porte et portillon : charnières et fermeture.
• Thermostat : axe de commande.

NE PAS UTILISER DE GRAISSE NORMALE. En effet, soumise à des températures élevées, celle-ci se desséchera et provoquera un grippage. Si nécessaire, nettoyer parfaitement les surfaces, puis appliquer une GRAISSE RÉSISTANT À HAUTE TEMPÉRATURE, disponible chez votre distributeur.

PEINTURE DES PARTIES METALLIQUES

Ne pas utiliser d'eau et/ou de produits nettoyants sur les parties peintes.

Les endroits souillés peuvent être restaurés au moyen de peinture spéciale haute température B&G en aérosol, disponible chez votre distributeur.

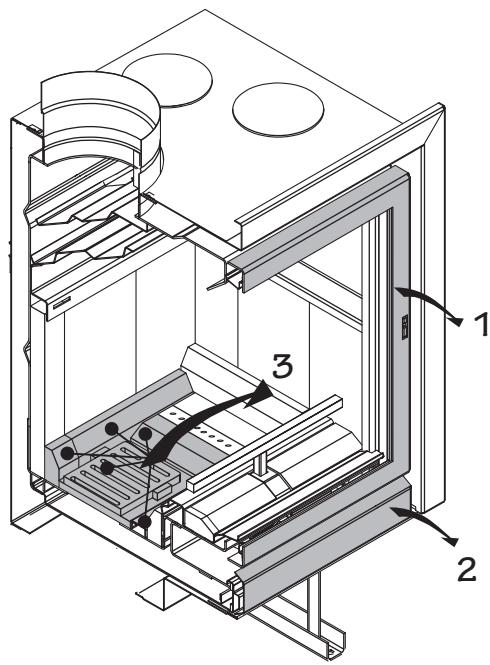

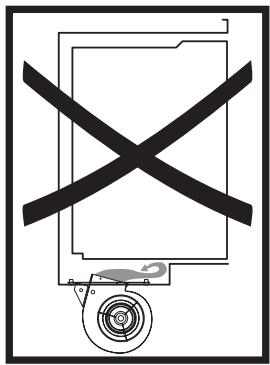

VENTILATEUR (en option)

DÉBRANCHER l'alimentation électrique, DÉCONNECTEERle ventilateur, puis le RETIRER. NETTOYER les aubes de la turbine au moyen d'un pinceau (L'AIR COMPRIME EST PROSCRIT). REMONTER le tout.

BRIQUES REFRACTAIRES

Une brique fendue peut toujours jouer son rôle protecteur. Cependant, un morceau manquant entraînera le remplacement pour conserver une protection efficace du corps de chauffe. Les briques sont des pièces d'usure facilement remplaçables individuellement. Il est conseillé de changer une pièce trop abîmée.

3. Anomalies de fonctionnement

ANOMALIES	REMEDES
VITRE SE SALISSANT TROP RAPIDEMENT	-Vérifier l’humidité du combustible.- Utiliser le thermostat sur 7-8.- Vérifier le positionnement du déflecteur d’air.- Ouvrir le passage des chicanes.
VENTILATIONNe fonctionne plus	-Vérifier le fonctionnement du moteur.- Vérifier le micro switch.- Vérifier (et remplacer) le fusible du variateur.- Vérifier le thermocontact (option).- Vérifier (et rétablir) l’alimentation.
VENTILATIONFonctionne mais le débit est faible	-Vérifier le bon positionnement des fils du variateur de vitesse.- Nettoyer ou remplacer les filtres.- Nettoyer les aubes des turbines.
TIRAGETrop important	-Resserrer le passage des chicanes (voir «Ajustement des chicanes»).- Consulter votre fournisseur.
TIRAGETrop faible avec émanation de fumées éventuelles dans la pièce	-Vérifier la cheminée (voir notice d’installation).- Enlever l’obstruction éventuelle.- Ouvrir le passage des chicanes.- Vérifier si il y a aucune amélioration lorsque la fenêtre est ouverte.
Perturbations liées aux conditionsatmosphériques	-Faire ramoner.- Si cet état est permanent, consulter votre fournisseur.
LE FEU MANQUE DE VIVACITÉ	-Vérifier l’humidité du combustible.- Vérifier le thermostat (le mettre sur 7-8 et vérifier son mouvement).- Vider le cendrier.- Déboucher les trous des répartiteurs.
THERMOSTAT NE FERME PLUS:- Un corps étranger empêche la fermeture du clapet- Blocage mécanique	- Enlever le corps étranger.- Remplacer le thermostat.
THERMOSTAT RESTE FERME :1. A FROID, le clapet ne se soulève qu’à partir de positions moyennes2. A FROID, le clapet ne se soulève plus	1) Réétalonner le réglage.2) Remplacer le thermostat (il a été endommagé suite à une importante surchauffe du foyer).
FEU INCONTRÔLABLE :- PORTE du cendrier ouverte ou non étanche- PORTE du foyer non étanche- Thermostat ne ferme plus	-Vérifier la bonne fermeture de la porte cendrier.- Vérifier le joint, le remplacer au besoin.- Réajuster le réglage du joint de porte.- Réajuster le positionnement du galet de fermeture.- Contrôler le fonctionnement du thermostat.

En cas de FEU DE CHEMINEE, fermer immédiatement la porte et la porte cendrier, fermer le thermostat.

1. Pièces de rechange

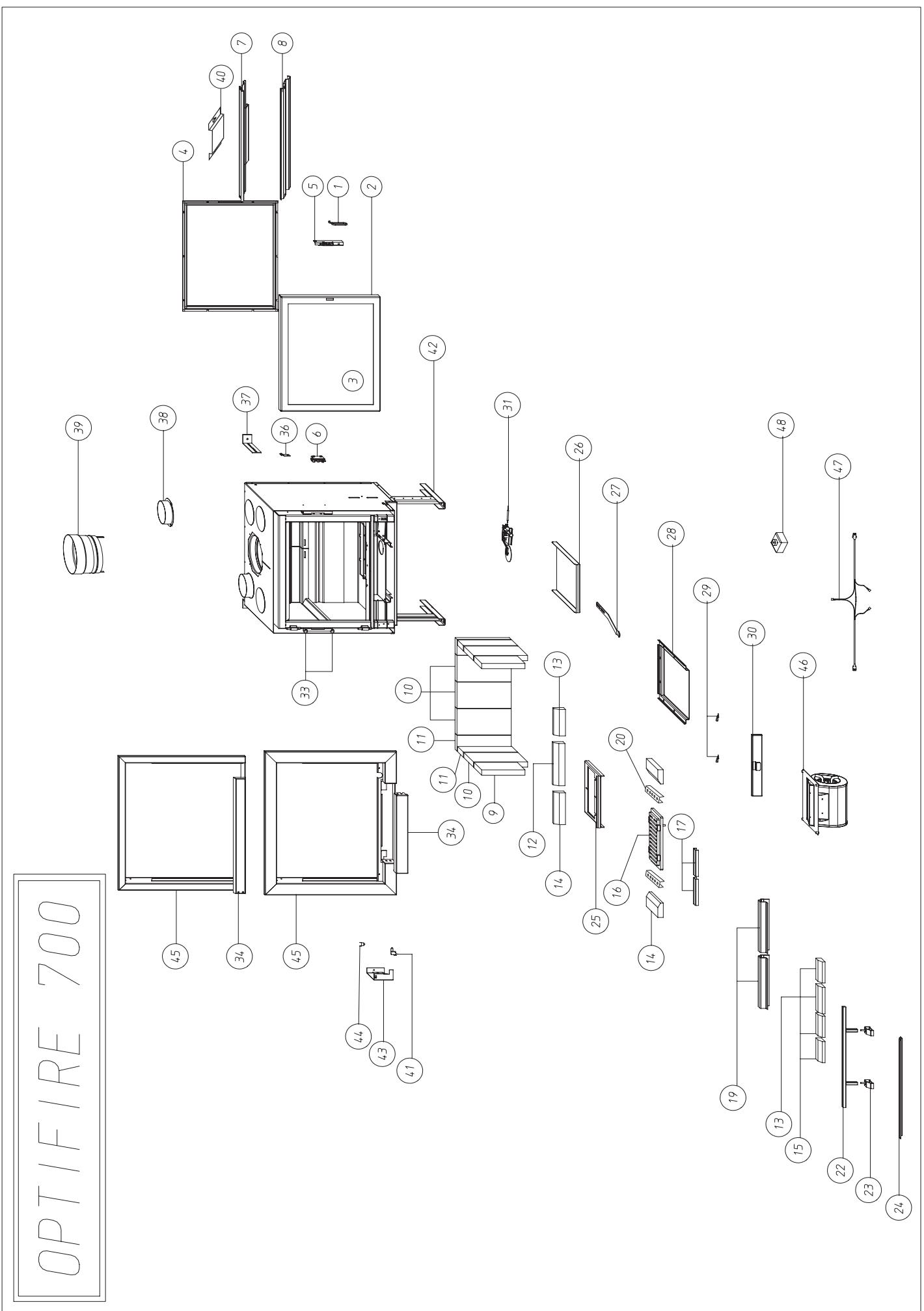

OPTIFIRE 700 45 34 45 44 43 41 39 38 37 36 35 33 31 26 27 28 29 30 46 47 48 19 13 15 22 23 24

OPTIONS/RECHANGES/OPTIE/WISSELSTUKKEN OPTI 700

Pièces de rechange / wisselstukken

Ref	Code	Description	Omschrijving
01	07BP03	poignée fil 07BP0103 NOIRES	ZWARTE KOUDE HANDGREEP
02	27M70016	PORTE SOUDEE OPTI 700 PLAT	GELASTE DEUR OPTI 700 VLAK
03	07RV1050	CERAM. 596 X 497 X 4 OPTI 700	KERAM. 596 X 497 X 4 OPTI 700
04	27M70015	CONTREPORTE OPTI 700 PLAT	TEGENDEUR OPTI 700 VLAK
05	27660002	FERMETURE IF 96	SLUITING IF 96
06	27660000	ACCROCHE CLENCHE IF 96	HENDEL VANGER IF 96
07	37M70014	CHICANE SUPERIEURE OPTI 700 626 x 166,6-75	BOVENSTE ROOKAFREMMER OPTI 700
08	37M70015	CHICANE INFERIEURE OPTI 700 626 x 221	ONDERSTE ROOKAFREMMER OPTI 700
09	07CB300	BRIQUE 240X120X30 VT20	VUURV.STEEN 240X120X30 VT20
10	07CB315	BRIQUE 300X150X30	VUURV. STEEN 300X150X30
11	07CB344	BRIQUE 300X90X30	VUURV. STEEN 300X90X30
12	07CB313	BRIQUE 240X60X30 (BISEAUTEE)	VUURV.STEEN 240X60X30 KANTG.
13	07CB326	BRIQUE 150X60X30 BISEAUTEE	VUURV.STEEN 150X60X30 KANTG.
14	07CB325	BRIQUE 180X60X30 BISEAUTEE	VUURV.STEEN 180X60X30 KANTG.
15	07CB327	BRIQUE 120X60X30 BISEAUTEE	VUURV.STEEN 120X60X30 KANTG.
16	07FFIFG	SA-PAIRE GRILLES IF-GAUMAIS-POELE	VUURROOSTER INFIRE GAUMAIS-KACHEL
17	37B78013	BUTEE GRILLE AVANT OPTI 780	VOORSTE ROOSTER BLOK OPTI 780
19	37M70034	PAIRE DE REPARTITEUR OPTI 700	PAAR LUCHTVERDELERS OPTI 700
20	37M70035	CANAUX D'AIR FOND OPTI 700	LUCHTKANALEN BODEM OPTI 700
22	37M70029	BARREAU PARE BUCHE OPTI 700	BLOKKENHOUDER OPTI 700
23	37660016	SUPPORT BARREAU-CHENET IF 96	STEUN BLOKKENHOUDER IF 96
24	37M70016	DEFLECTEUR OPTI 700 PLAT	LUCHTDEFLECTOR OPTI 700 VLAK
25	37B78006	SUPPORT GRILLES OPTI 780	ROOSTER SUPPORT OPTI 780
26	37B78008	CENDRIER OPTI 780	ASLADE OPTI 780
27	37B78007	BRAS DECENDRAGE OPTI 780	ROOSTERSTANG OPTI 780
28	27B78014	CAISSON CENDRIER OPTI 780	ASLADE AFSLUITPLAAT OPTI 780
29	07PBE001	SACLIPS PORTE CENDRIER D950207	VEERKLEM ASLADE DEUR
30	37B78009	PORTE CENDRIER OPTI 780	ASLADE DEUR OPTI 780
31	07FTS690	THERMOSTAT DIA90 TELESCOPIQUE	THERMOSTAAT ∅90 TELESCOPISCH
33	07PBB049	POUSSOIR CADRE IF 60 VH	KADER DRUKKNOP IF 60 VH
36	37116226	FIXATION SONDE	BEVESTIGING HAARBUISJE
37	37B77016	STABILISATEUR OPTI 780-700 (SOUVERAIN)	SOEVEREIN STABILISATOR
38	37117400	BUSELOT AIR CHAUD DIA 125	WARMELUCHTBUISJE DIA 125
39	07VM0200	BUSELOT RACCORD.CHEMINEE DIA 200	INOX AANSLUITINGSBUISJE DIA 200
40	37M70033	TROISIEME CHICANE OPTI 700-760	DERDE ROOKAFREMMER OPTI 700-760
42	37M70003	PAIRE PIEDS OPTI 700	PAAR VOETEN OPTI 700

Options / opties

Ref	Code	Description	Omschrijving
01	37B78005	KIT GRIL BARBECUE OPTI 780 - OPTI 700	KIT BARBECUE OPTI 780- OPTI 700
34	27M70027	PORTILLON CADRE 3 C. OPTI 700	DEURTJE 3Z KADER OPTI 700
34	27M70026	PORTILLON CADRE 4 C. OPTI 700 - 760 DF	AFDEKPLAAT4 Z KADER OPTI 700 - 760 DF
41	07EEG006	SA - MICROSWITCH 831611 IW3 + 161L UL	MICROSWITCH MET DRUKKNOP
43	37B78004	BOITIER ELECTRIQUE OPTI 780	ELEKTRISCH KASTJE OPTI 780
44	37660050	THERMOCONTACT MONTE 2006	GEMONTEERD THERMOCONTACT 2006
45	37M70011	CADRE HAB. 3 COTES OPTI 700	3Z KADER OPTI 700
45	37M70018	CADRE 4 COTES PLAT OPTI 700	4 ZIJ. KADER VLAK OPTI 700
46	37B77021	KIT VENTILATION 450 M3	VENTILATIE KIT 750 M3 PHENIX
47	37B78024	HARNAIS OPTIFIRE 780 SAV	OPTIFRE 780 KABELSET
48	37660078	KIT VARIATEUR blanc ENCASTRABLE IF96	KIT INBOUWDIMMER IF96

OPT/FIRE 760 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41

Pièces de rechange / wisselstukken

Ref	Code	Description	Omschrijving
01	27B78016	PORTE SOUDEE OPTI 780 PLAT	GELASTE DEUR OPTI 780 VLAK
01	27B78017	PORTE SOUDEE CINTREE OPTI 780	GEBOGEN GELASTE DEUR OPTI 780
02	27B78015	CONTREPORTE OPTI 780 PLAT	TEGENDEUR OPTI 780 VLAK
02	27B78021	CONTREPORTE OPTI 780 CINTREE	TEGENDEUR OPTI 780 AFGERONDE
03	07RV1039	CERAM. 656X487X4 OPTI 780 + OPTI 760 DF	KERAM. 656X487X4 OPTI 780/760/760D
03	07RV1041	CERAM.R.900 DEV.638 H.490 EP.4	KERAM.R.900 DEV.638 H.490 EP.4 Opti 780
04	27660002	FERMETURE IF 96	SLUITING IF 96
04	27B78022	FERMETURE PORTE CINTREE OPT780	SLUITING GEBOGEN DEUR OPTI 780
05	07BP03	MAIN FROIDE NICKEL.IF96+PRISMA	ZWARTE KOUDE HANDGREEP
06	27660000	ACCROCHE CLENCHE IF 96	HENDEL VANGER IF 96
07	37B78014	CHICANE SUPERIEURE OPTI 780 686 x 166,6-75	BOVENSTE ROOKAFREMMER OPTI 780
08	37B78015	CHICANE INFERIEURE OPTI 780 686 x 221	ONDERSTE ROOKAFREMMER OPTI 780
09	07CB300	BRIQUE 240X120X30 VT20	VUURV.STEEN 240X120X30 VT20
09	07FF0301	PLAQUETTE FONTE 240X120X30	GIETIJZER PLAATJE 240X120X30
10	07CB315	BRIQUE 300X150X30	VUURV. STEEN 300X150X30
10	07FF0305	PLAQUETTE FONTE 300X150X30	GIETIJZER PLAATJE 300X150X30
11	07CB344	BRIQUE 300X90X30	VUURV. STEEN 300X90X30
11	07FF0306	PLAQUETTE FONTE 300X90X30	GIETIJZER PLAATJE 300X90X30
14	07CB325	BRIQUE 180X60X30 BISEAUTEE	VUURV.STEEN 180X60X30 KANTG.
15	07CB327	BRIQUE 120X60X30 BISEAUTEE	VUURV.STEEN 120X60X30 KANTG.
16	37B78013	BUTEE GRILLE AVANT OPTI 780	VOORSTE ROOSTER BLOK OPTI 780
18	37B76034	PAIRE DE REPARTITEUR OPTI 760	PAAR LUCHTVERDELERS OPTI 760
19	07FFIFG2	GRILLE ACIER CHR. SUP. LG 266	BOVENROOSTER+CHROME LG 266
19	07FFIFG3	GRILLE FONTE INF. LG 300	ONDERROOSTER LG 300
20	37B78007	BRAS DECENDRAGE OPTI 780	ROOSTERSTANG OPTI 780
21	07PBE001	SACLIPS PORTE CENDRIER D950207	VEERKLEM ASLADE DEUR
22	37B78009	PORTE CENDRIER OPTI 780	ASLADE DEUR OPTI 780
23	37B78006	SUPPORT GRILLES OPTI 780	ROOSTER SUPPORT OPTI 780
24	37B78008	CENDRIER OPTI 780	ASLADE OPTI 780
25	27B78014	CAISSON CENDRIER OPTI 780	ASLADE AFSLUITPLAAT OPTI 780
26	37660016	SUPPORT BARREAU-CHENET IF 96	STEUN BLOKKENHOUDER IF 96
27	37B78029	BARREAU PARE BUCHE OPTI 780	BLOKKENHOUDER OPTI 780
28	37B78016	DEFLECTEUR OPTI 780 PLAT	LUCHTDEFLECTOR OPTI 780 VLAK
28	37B78026	DEFLECTEUR AIR OPTI 780 CINTRE	LUCHTDEFLECTOR OPTI780 ROND
29	07FTS690	THERMOSTAT DIA90 TELESCOPIQUE	THERMOSTAAT ∅90 TELESCOPISCH
30	37116226	FIXATION SONDE	BEVESTIGING HAARBUISJE
31	37B77016	STABILISATEUR OPTI 780-700 (SOUVERAIN)	SOEVEREIN STABILISATOR
32	37117400	BUSELOT AIR CHAUD DIA 125	WARMELUCHTBUISJE DIA 125
33	07VM0200	BUSELOT RACCORD.CHEMINEE DIA 200	INOX AANSLUITINGSBUISJE DIA 200
34	07PBB049	POUSSOIR CADRE IF 60 VH	KADER DRUKKNOP IF 60 VH
35	37115018	TISONNIER	POOK
36	37M70003	PAIRE PIEDS OPTI 700	PAAR VOETEN OPTI 700
37	07EEG006	SA - MICROSWITCH 831611 IW3 + 161L UL	MICROSWITCH MET DRUKKNOP
44	37B76035	PAIRE DE CANAUX AIR OPTI 760	PAAR LUCHTKANALEN OPTI 760
45	37M70033	TROISIEME CHICANE OPTI 700-760	DERDE ROOKAFREMMER OPTI 700-760
---	37B78070	1/2 KIT FONTE OPTI 780 - 700	1/2 KIT GIETIJZER OPTI 780
---	37B78075	1/2 KIT BRIQUE OPTI 780/700	1/2 KIT STENEN OPTI 760/700

Options / opties

Ref	Code	Description	Omschrijving
38	37660050	THERMOCONTACT MONTE 2006	GEMONTEERD THERMOCONTACT 2006
39	37B78004	BOITIER ELECTRIQUE OPTI 780	ELEKTRISCH KASTJE OPTI 780
40	07EEVENC	VARIATEUR A ENCASTRER(S.CABLE)	INBOUW VARIATOR (Z.KABEL)
41	37B78024	HARNAIS OPTIFIRE 780 SAV	OPTIFRE 780 KABELSET
42	37B78023	KIT VENTILATION OPTI 780 - 700	KIT VENTILATIE OPTI 700 - 760 - 16/9 (2006)
43	37M76011	CADRE 3 COTES PLAT OPTI 760 DF	3Z VLAKKE KADER OPTI 760
43	37B76018	CADRE 4 C. PLAT OPTI 760 + CACHE THERMOSTAT	4 ZIJ. KADER VLAK OPTI 760
43	37M76020	CADRE 3 COTES CINTRE OPTI 760 DF	3 ZIJ.GEBOGEN BEKL.KAD.OPTI 760 DK
---	07EVDDA6	SA-VENTILATEUR DDL 133-200 (+ CONDENSATEUR 2μF)	VENTILATOR DDL 133-200
---	3774H024	BOIT.FILT REPRISE 25X16 LAITON	AANZUIGROOSTER KOPER 25X16
---	37B78005	KIT GRIL BARBECUE OPTI 780 - OPTI 700	KIT BARBECUE OPTI 780- OPTI 700
---	37B77032	CAISSON VENTILATION 450 M3	VENTILATIEKAST 750 M3

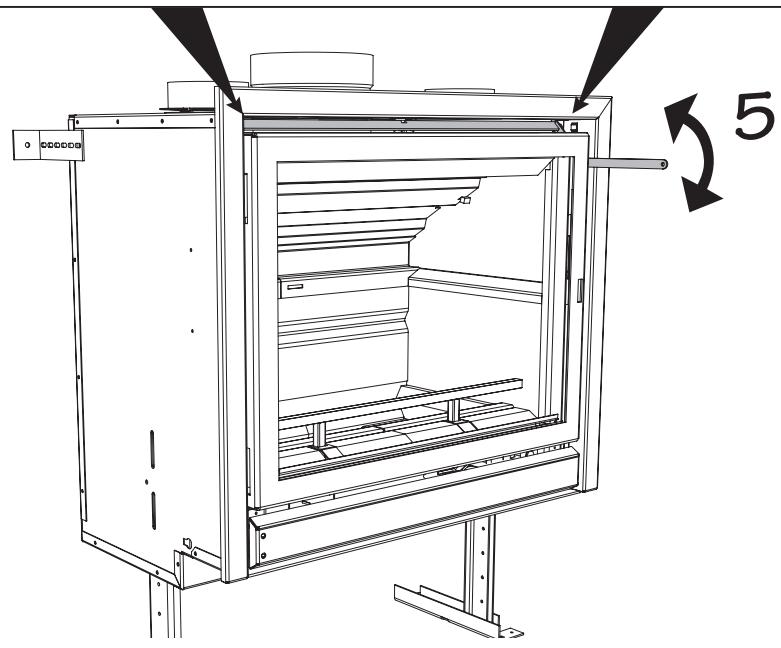

---	37M76027	KIT CLAPET PIVOTANT OPTI 760-760 DF	SPILDRAAIENDE KLEP OPTI 760-760 DK
---	27B78029	PORTIL.CINTRE CADRE 3C OPTI780	ONDERDEUR OPTIFIRE 783/2

OPTI 760 DF 1 2 3 5 26 7 23 25 27 16 24 22 17 8 15 10 19 28 4 26 9 14 11 29 30 30 30 5 20 18 2 6 3 3 29 2

OPTIONS/RECHANGES/OPTIE/WISSELSTUKKEN OPTI 760 DF

Pièces de rechange / wisselstukken

Ref	Code	Description	Omschrijving
01	37B78017	PORTE MONTEE OPTI 780 PLAT	VOLLEDIGE DEUR OPTI 760/1
01	27B78015	CONTREPORTE OPTI 780 PLAT	TEGENDEUR OPTI 780 VLAK
01	07RV1039	CERAM. 656X487X4 OPTI 780 + OPTI 760 DF	KERAM. 656X487X4 OPTI 780/760/760D
02	27660002	FERMETURE IF 96	SLUITING IF 96
03	37B78016	DEFLECTEUR OPTI 780 PLAT	LUCHTDEFLECTOR OPTI 780 VLAK
04	27660000	ACCROCHE CLENCHE IF 96	HENDEL VANGER IF 96
05	37M76018	CADRE 4 COTES OPTI 760 DF	4-ZIJDIGE KADER OPTI 760 DK
05	27M70026	PORTILLON CADRE 4 C. OPTI 700 - 760 DF	AFDEKPLAAT4 Z KADER OPTI 700 - 760 DF
06	27M76034	CACHE THERMOSTAT OPTI 760 DF	THERMOSTAAT BESCHERMING OPTI 760 DK
07	37B76034	PAIRE DE REPARTITEUR OPTI 760	PAAR LUCHTVERDELERS OPTI 760
08	37M76025	CHICANE INFERIEURE OPTI 760 DF	ONDERSTE ROOKAFREMMER OPTI 760DK
09	37B78009	PORTE CENDRIER OPTI 780	ASLADE DEUR OPTI 780
10	37M76035	CANAUX D'AIR OPTI 760 DF	LUCHTKANALEN OPTI 760DK
11	37B78008	CENDRIER OPTI 780	ASLADE OPTI 780
12	37660016	SUPPORT BARREAU-CHENET IF 96	STEUN BLOKKENHOUDER IF 96
13	37B78029	BARREAU PARE BUCHE OPTI 780	BLOKKENHOUDER OPTI 780
14	27B78014	CAISSON CENDRIER OPTI 780	ASLADE AFSLUITPLAAT OPTI 780
15	37M76004	BRAS DECENDRAGE OPTI 760 DF	ROOSTERSTANG OPTI 760 DK
16	37116226	FIXATION SONDE	BEVESTIGING HAARBUISJE
17	37117400	BUSELOT AIR CHAUD DIA 125	WARMELUCHTBUISJE DIA 125
18	07FTS690	THERMOSTAT DIA90 TELESCOPIQUE	THERMOSTAAT ∅90 TELESCOPISCH
19	07FFIFG	SA-PAIRE GRILLES IF-GAUMAIS-POELE	VUURROOSTER INFIRE GAUMAIS-KACHEL
20	07CB327	BRIQUE 120X60X30 BISEAUTEE	VUURV.STEEN 120X60X30 KANTG.
22	07VM0200	BUSELOT RACCORD.CHEMINEE DIA 200	INOX AANSLUITINGSBUISJE DIA 200
23	37M76032	COMPENSATION CORPS CHAUFFE OPTI 760 DF	VULSTUK VERBRANDINGSKAMER OPTI 760 DK
24	37M76045	CHICANE SUPERIEUR OPTI 760 DF	BOVENSTE ROOKAFREMMER OPTI 760DK
25	07CB352	BRIQUE 425X 150 X 30 BISEAUT.39/42% AL2O3	VUURV STEEN 425X150X30 KANTG 39/42% AL203
26	07CB326	BRIQUE 150X60X30 BISEAUTEE	VUURV.STEEN 150X60X30 KANTG.
27	07CB354	BRIQUE REFRACT.220 X 60 X 30	VUURV STEEN 220 X 60 X 30
28	37M76005	CALE BRIQUE OPTI 760 DF	STEEN HOUDER OPTI 760 DK
---	07BP03	MAIN FROIDE NICKEL.IF96+PRISMA	ZWARTE KOUDE HANDGREEP
---	37115018	TISONNIER	POOK
---	07PBB049	POUSSOIR CADRE IF 60 VH	KADER DRUKKNOP IF 60 VH
---	07PBE001	SACLIPS PORTE CENDRIER D950207	VEERKLEM ASLADE DEUR
---	37B78006	SUPPORT GRILLES OPTI 780	ROOSTER SUPPORT OPTI 780

Options / opties

Ref	Code	Description	Omschrijving
01	37B78025	PORTE CINTRE MONTEE OPTI 780	VOLLEDIGE DEUR OPTI 780/2
01	37B78021	CONTREPORTE MONTEE OPTI780 CIN	TEGENDEUR OPTI 780 ROND
01	07RV1041	CERAM.R.900 DEV.638 H.490 EP.4	KERAM.R.900 DEV.638 H.490 EP.4 Opti 780
02	27B78022	FERMETURE PORTE CINTREE OPT780	SLUITING GEBOGEN DEUR OPTI 780
03	37B78026	DEFLECTEUR AIR OPTI 780 CINTRE	LUCHTDEFLECTOR OPTI780 ROND
05	37M76011	CADRE 3 COTES PLAT OPTI 760 DF	3Z VLAKKE KADER OPTI 760
05	27B78027	PORTILLON CADRE 3 C. OPTI 780 - 760 DF	AFDEKPLAAT3 Z KADER OPTI 780 - 760 DF
05	37M76020	CADRE 3 COTES CINTRE OPTI 760 DF	3 ZIJ.GEBOGEN BEKL.KAD.OPTI 760 DK
05	27B78029	PORTIL.CINTRE CADRE 3C OPTI780	ONDERDEUR OPTIFIRE 783/2
29	37B78023	KIT VENTILATION OPTI 780 - 700	KIT VENTILATIE OPTI 700 - 760 - 16/9 (2006)
30	37M76027	KIT CLAPET PIVOTANT OPTI 760 DF	SPILDRAAIENDE KLEP OPTI 760-760 DK
30	37M76007	POIGNEE DE REGLAGE CLAPET PIVOTANT OPTI 700 -760	REGELINGSHENDEL SPILDRAAIENDE KLEP OPTI 700-760
30	27680052	PALIER CLAPET PIVOTANT IF RC93	STEUN DRAAIENDE KLEP IF RC93
---	37B77021	KIT VENTILATION 450 M3	VENTILATIE KIT 750 M3 PHENIX
---	37660078	KIT VARIATEUR blanc ENCASTRABLE IF96	KIT INBOUWDIMMER IF96
---	07EEG006	SA - MICROSWITCH 831611 IW3 + 161L UL	MICROSWITCH MET DRUKKNOP
---	37680048	KIT THERMOCONTACT INFIRE RC93	SET THERMOCONTACT RC93
---	27660029	KIT PARE BUCHE FONTE INFIRE 96	KIT GIETIJZEREN BLOKKENHOUDER 96
---	37M76021	TRAVERSE 4 IEME COTE CADRE 3 COTES OPTI 760 DF	ONDER 4DE ZIJDE 3Z KADER OPTI 760 DF
---	37B78004	BOITIER ELECTRIQUE OPTI 780	ELEKTRISCH KASTJE OPTI 780
---	37660051	KIT THERMOCONTACT 2006 COMPLET	COMPLETE SET THERMOCONTACT 2006

4920 Harzé BELGIUM

06

EN 13229:2001 and EN 13229 A2:2004

• 6 ans de garantie sur: la structure générale
• 2 ans de garantie sur: pièces amovibles
• 2 ans de garantie sur: ventilateurs et variateur de vitesse
• pas de garantie sur: vitre, briques

CONVENTION

Bodart & Gonay garantit ses appareils en:

• conformité avec ses catalogues et notice d'utilisation,
• sécurité d'utilisation fonctionnelle.

RESERVES

Bodart et Gonay se réserve le droit de modifier ses appareils, catalogues, notices d'utilisation, indépendamment, à tout moment, et sans préavis.

La validité de la garantie est annulée en cas de non-respect des impératifs et recommandations de la présente notice.

Les interventions sous garantie seront exclusivement assurées par l'intermédiaire du distributeur sur présentation de la facture d'achat.

Les pièces ne seront délivrées qu'en échange des pièces défectueuses.

EXCLUSION

Sinistres, avaries et dysfonctionnements liés à:

• Une inadéquation entre la puissance nominale de l'appareil et le besoin calorifique du local;
• Une installation ou des raccordements incorrects;
• Une destruction du thermostat par surchauffe provoquée en utilisation intensive par:
  • la porte du cendrier laissée ouverte;
  • la ventilation laissée à l'arrêt;
• Un tirage insuffisant ou exagéré;
• Une utilisation abusive;
• Des combustibles incompatibles, destructifs et/ou humides (bois traités...);
• Des consommations supérieures aux limites d'utilisation;
• Une insuffisance d'entretien;
• Un emploi de composants électriques et électroniques non agréés par Bodart&Gonay;
• Toute modification, transformation interne du foyer;
• Transport et installation.

Frais de transport et emballage.

Tous frais non acceptés préalablement par Bodart & Gonay.

Frais conséquents à la non-utilisation de l'appareil.

PRISE D'EFFET

La garantie prend cours à partir de la date inscrite sur la facture. La facture est le seul document faisant foi pour la garantie.

Notice d'installation

BODART &GONAY®

Attention: Enlever la notice du foyer et la remettre au client, accompagnée des instructions nécessaires

(explications et démonstrations).

NOTICE D'INSTALLATION

1. Caractéristiques 26
2. Conduit de fumée 32
3. Amenée d'air extérieur 33
4. Air de convection 33
5. Installation 34

5.1. Recommendations 34

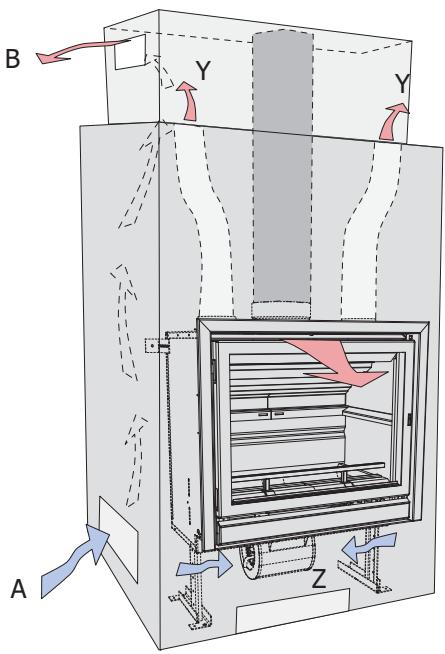

5.2. Niche 35
5.3. Electricité 35

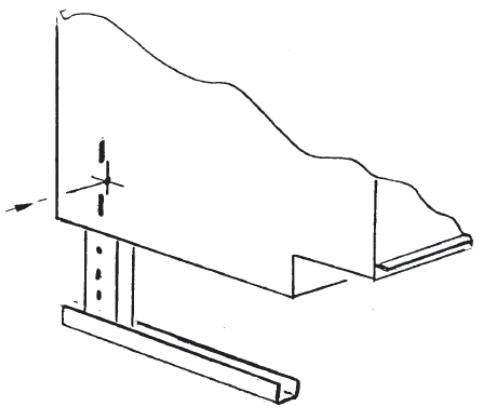

5.4. Mise en place du foyer 35
5.5. Cadres 36

1. Options 37

6.1. Ventilateur, variateur de vitesse, switch de porte, thermocontact 37

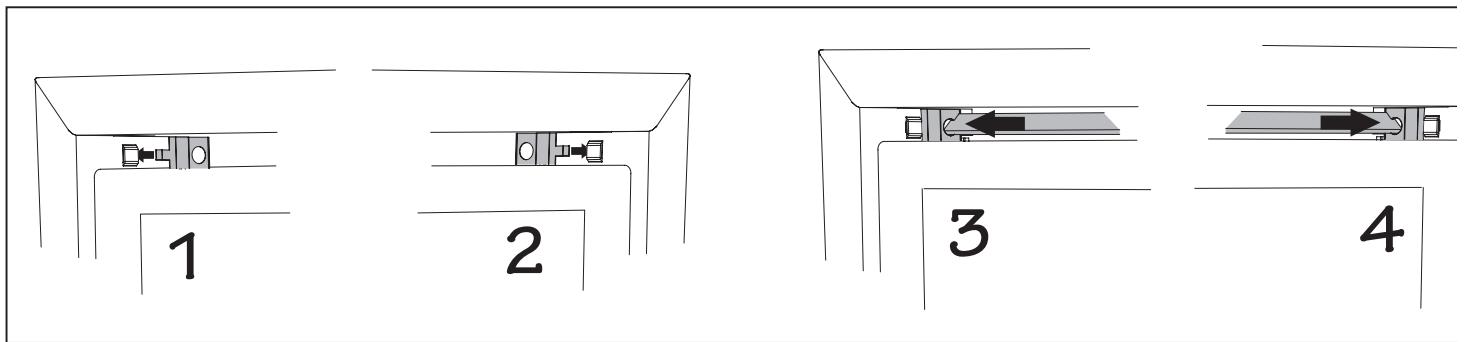

6.2. Kit clapet pivotant 39

Check list:

Vérifier les différentes dimensions minimales d'encastrement (tenir compte des options!) Voir p.17.

Mise à niveau du foyer, 2 points de référence.

Placer le conduit de raccordement cheminée et le raccordement des sorties d'air chaud.

Pas de matériaux combustibles (bois, papier peint...) au plafond et sur les murs autour des sorties d'air chaud.

Pour les matériaux combustibles au sol, une distance de sécurité de 80 cm est nécessaire.

Contrôle du circuit d'air de combustion.

Contrôle des circuits d'air de convection.

La sortie de cheminée possède un chapeau.

Installation du cadre (option) avant maçonnerie.

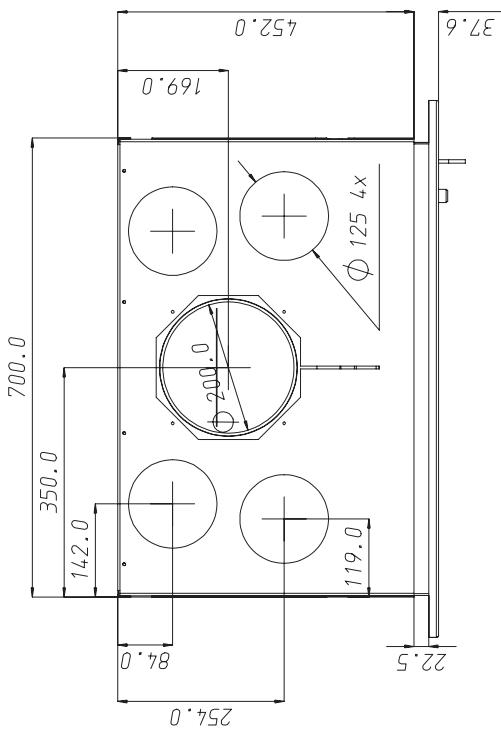

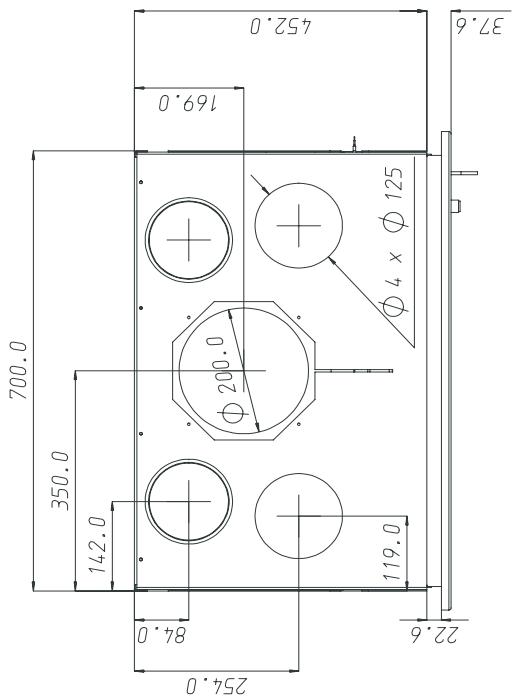

1.Caractéristiques :

Optifire 703:

731.6 200.5 23.1 60.0 167.6 35 a 365

BODART & GONAY
TYPE : OPTIFIRE 703 PLAT REF. : 47M70P1B - 47M70P1F - 47M70P3B - 47M70P3F
PUISSANCE CALORIFIQUE NOMINALE: 13.5KW AVEC VENTILATION 10 kW SANS VENTILATEUR	NOMINAAL VERMOGEN: 13.5KW MET VENTILATIE 10 kW ZONDER VENTILATIE
COMBUSTIBLE(S) : BOIS - CHARBON	BRANDSTOF(FEN) : HOUT - KOLEN
SORTIE FUMEE : 200MM	ROOKUITLAAT : 200MM
NOMBRE ET SORTIE AIR CHAUD : 4X 125	AANTAL WARMELUCHTUITLATEN : 4X 125
CONSOMMATION BOIS (ALLURE MAXIMUM) : 3.5KG/H	HOUTVERBRUIK ( MAXIMALE SNELHEID) : 3.5KG/H
VENTILATION : 1TURBINE CENTRIFUGE	VENTILATIE : 1 CENTRIFUGAAL TURBINE
DEBIT MAXIMUM VENTILATEUR 1X450 M ^3 /H	VENTILATOR DEBIET : 1X450 M ^3 /H
PUISSANCE ELECTRIQUE : 77W.	ELEKTRISCH VERMOGEN : 77W
TENSION ELECTRIQUE : 230V.	AANSLUITING: 230V.
PROTECTION ELECTRIQUE : FUSIBLE 2A	ELEKTRISCH ZEKERING : 2A
POIDS : 125 KG	GEWICHT : 125KG

761.0 39.0 702.0 39.1 260.0 219.0 698.0

700.0 350.0 142.0 84.0 254.0 169.0 452.0 119.0 Ø 200.0 Ø 4 x Ø 125 22.6 37.6

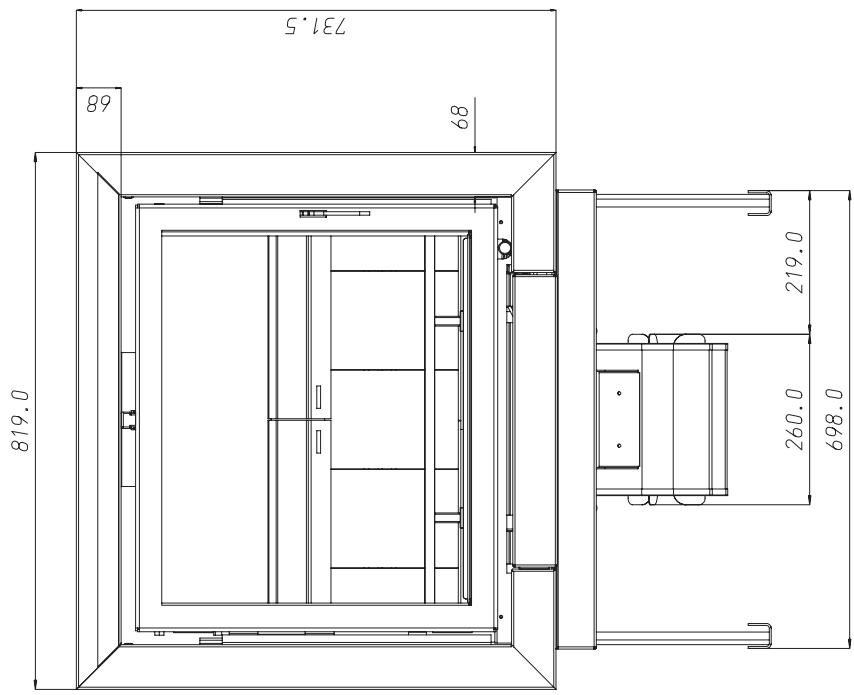

Optifire 704:

731.6 200.4 23.1 60.0 167.6 35 a 365

BODART & GONAY

TYPE : OPTIFIRE 704 PLAT REF. : 47M70P2B - 47M70P2F - 47M70P4B - 47M70P4F
PUISSANCE CALORIFIQUE NOMINALE: 13.5 KW AVEC VENTILATION10 kW SANS VENTILATEUR	NOMINAAL VERMOGEN : 13.5 MET VENTILATIE10 ZONDER VENTILATIE
COMBUSTIBLE(S) : BOIS - CHARBON	BRANDSTOF(FEN) : HOUT - KOLEN
∅ SORTIE FUMEE : 200MM	∅ ROOKUITLAAT : 200MM
NOMBRE ET ∅ SORTIE AIR CHAUD : 4X ∅ 125	AANTAL WARMELUCHTUITLATEN : 4X ∅ 125
CONSOMMATION BOIS (ALLURE MAXIMUM) : 3.5KG/H	HOUTVERBRUIK ( MAXIMALE SNELHEID) : 3.5KG/H
VENTILATION : 1TURBINE CENTRIFUGE	VENTILATIE : 1 CENTRIFUGAAL TURBINE
DEBIT MAXIMUM VENTILATEUR 1X450 M3/H	VENTILATOR DEBIET : 1X450 M3/H
PUISSANCE ELECTRIQUE : 77W.	ELEKTRISCH VERMOGEN : 77W
TENSION ELECTRIQUE : 230V.	AANSLUITING: 230V.
PROTECTION ELECTRIQUE : FUSIBLE 2A	ELEKTRISCH ZEKERING : 2A
POIDS : 125 KG	GEWICHT : 125KG

819.0 68 731.5 68 260.0 219.0 698.0

700.0 350.0 142.0 84.0 254.0 169.0 452.0 119.0 Ø 200.0 Ø 125 4x 22.5 37.6

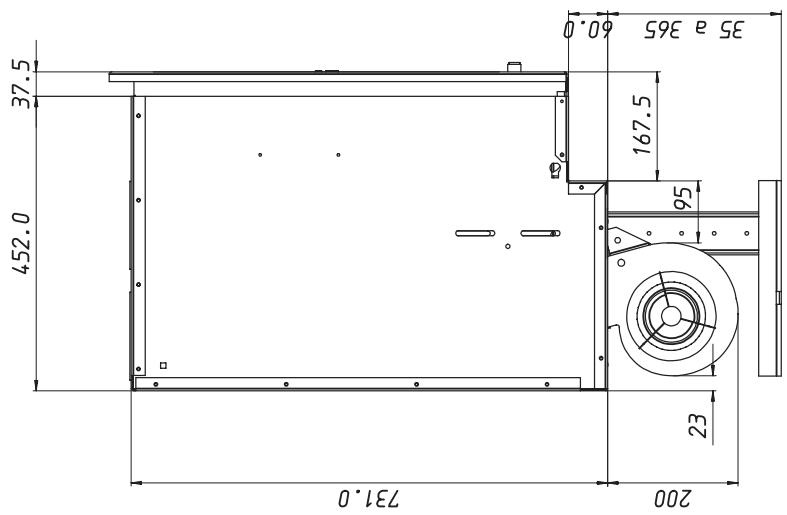

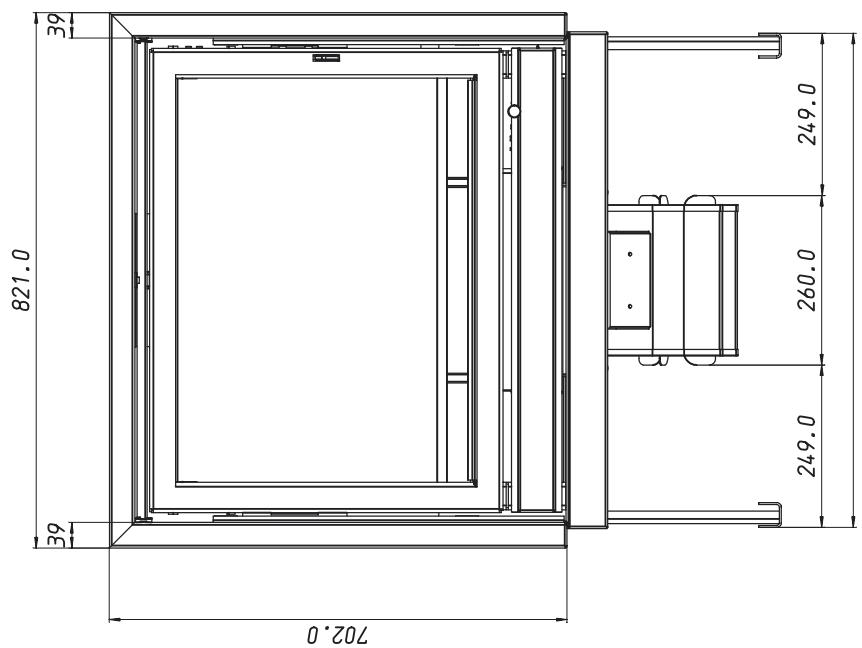

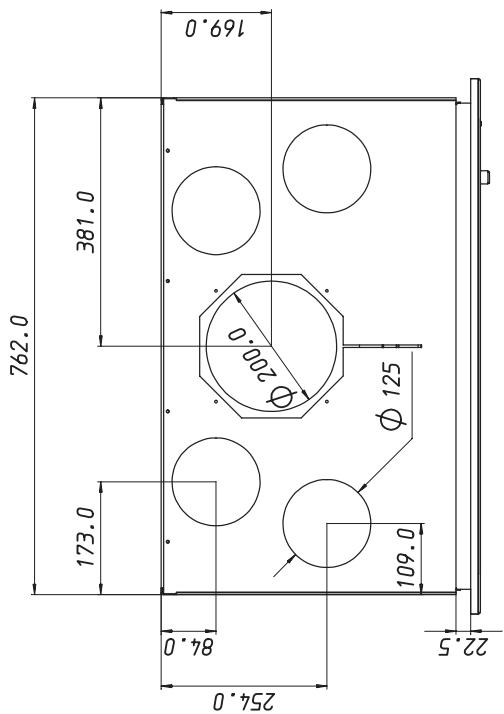

Optifire 763:

452.0 37.5 731.0 200 23 95 167.5 60.0 35 a 365

BODART & GONAY
TYPE: OPTI 763/1		REF:47M76...
PUISSANCE: 16.5KW AVEC VENTILATION12 KW SANS VENTILATION		VERMOGEN: 16.5KW MET VENTILATIE12 KW ZONDER VENTILATIE
COMBUSTIBLES: BOIS - CHARBON		BRANDSTOF(FEN): HOUT - KOLEN
∅ SORTIE FUMEE: 200MM		∅ ROOKUITLAAT: 200MM
SORTIES AIR CHAUD: 4 X ∅ 125MM		AANTAL WARMELUCHTUITLATEN: 4 X ∅ 125MM
CHARGE DE BOIS (allure maximum): 3.5KG/H		HOUTVERBRUIK (maximale snelheid): 3.5KG/H
POIDS: 139KG		GEWICHT: 139KG
OPTIONVENTILATION:1 TURBINECENTRIFUGE	DEBIT MAX 450M3/H	VENTILATIEOPTIE:1 CENTRIFUGAALTURBINE	VETILATOR DEBIET 450M3/H
	PUISSANCE ELECTRIQUE: 77W		ELECTRISCH VERMOGEN: 77W
	TENSION ELECTRIQUE: 230 VAC		AANSLUITING: 230 VAC
	PROTECTION ELECTRIQUE: FUSIBLE 1.25 A		ELECTRISCHE ZEKERING: 1.25 A

821.0 39 39 702.0 249.0 260.0 249.0

762.0 173.0 381.0 84.0 254.0 169.0 Ø 200.0 Ø 125 109.0 22.5

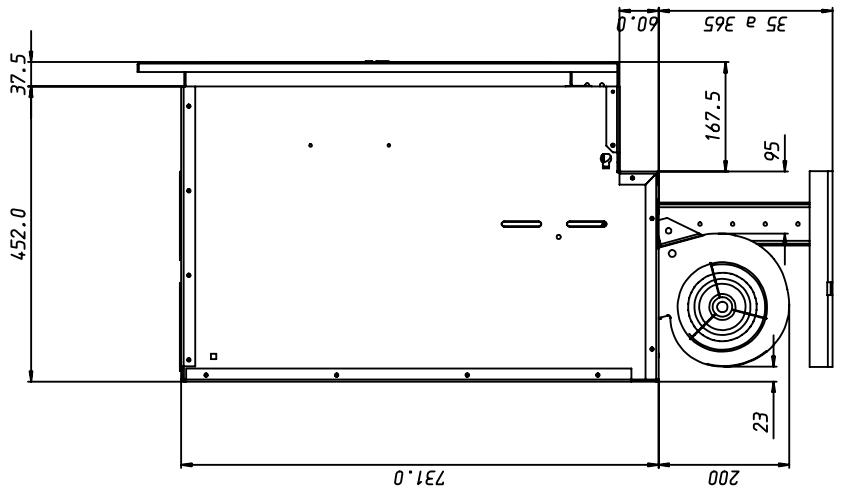

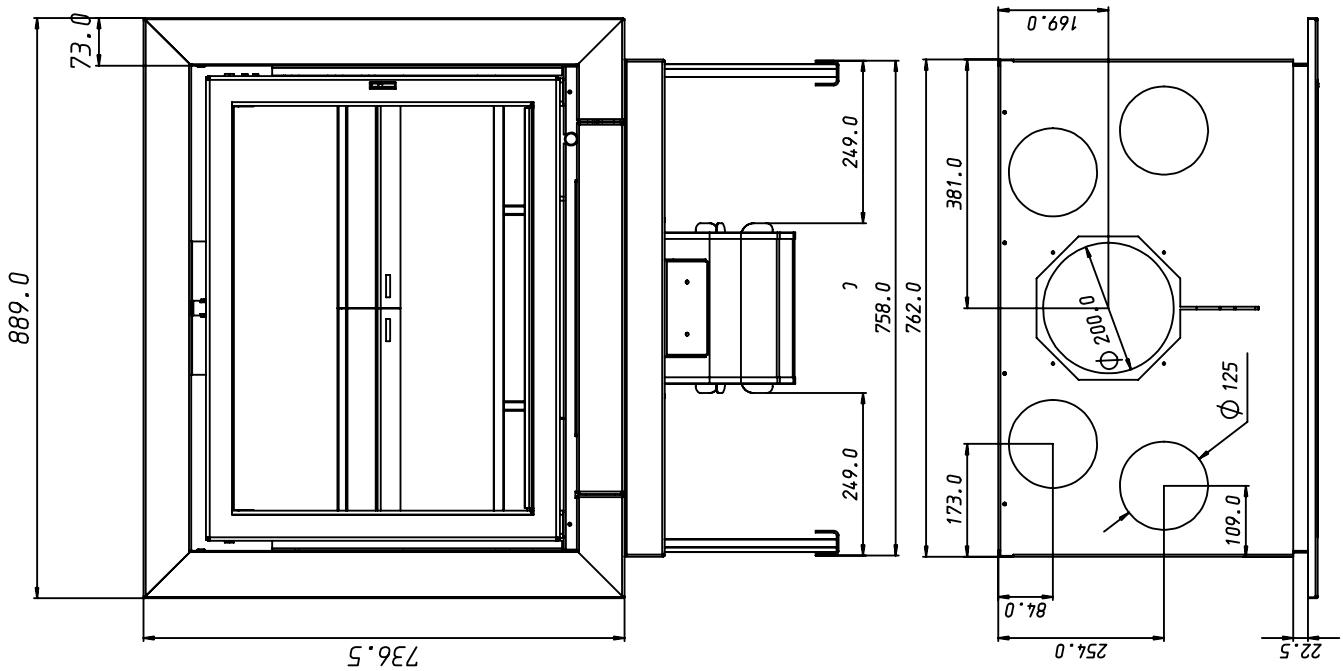

Optifire 764:

452.0 37.5 731.0 200 23 167.5 95 35 a 365 60.0

BODART & GONAY
TYPE: OPTI 764/1		REF:47M76...
PUISSANCE: 16.5KW AVEC VENTILATION12 KW SANS VENTILATION		VERMOGEN: 16.5KW MET VENTILATIE12 KW ZONDER VENTILATIE
COMBUSTIBLES: BOIS - CHARBON		BRANDSTOF(FEN): HOUT - KOLEN
∅ SORTIE FUMEE: 200MM		∅ ROOKUITLAAT: 200MM
SORTIES AIR CHAUD: 4 X ∅ 125MM		AANTAL WARMELUCHTUITLATEN: 4 X ∅ 125MM
CHARGE DE BOIS (allure maximum): 3.5KG/H		HOUTVERBRUIK (maximale snelheid): 3.5KG/H
POIDS: 139KG		GEWICHT: 139KG
OPTIONVENTILATION:1 TURBINECENTRIFUGE	DEBIT MAX 450M3/H	VENTILATIEOPTIE:1 CENTRIFUGAALTURBINE	VETILATOR DEBIET 450M3/H
	PUISSANCE ELECTRIQUE: 77W		ELECTRISCH VERMOGEN: 77W
	TENSION ELECTRIQUE: 230 VAC		AANSLUITING: 230 VAC
	PROTECTION ELECTRIQUE: FUSIBLE 1.25 A		ELECTRISCHE ZEKERING: 1.25 A

889.0 73.0 736.5 249.0 1 249.0 758.0 762.0 173.0 381.0 84.0 254.0 169.0 φ200.0 109.0 φ125 22.5

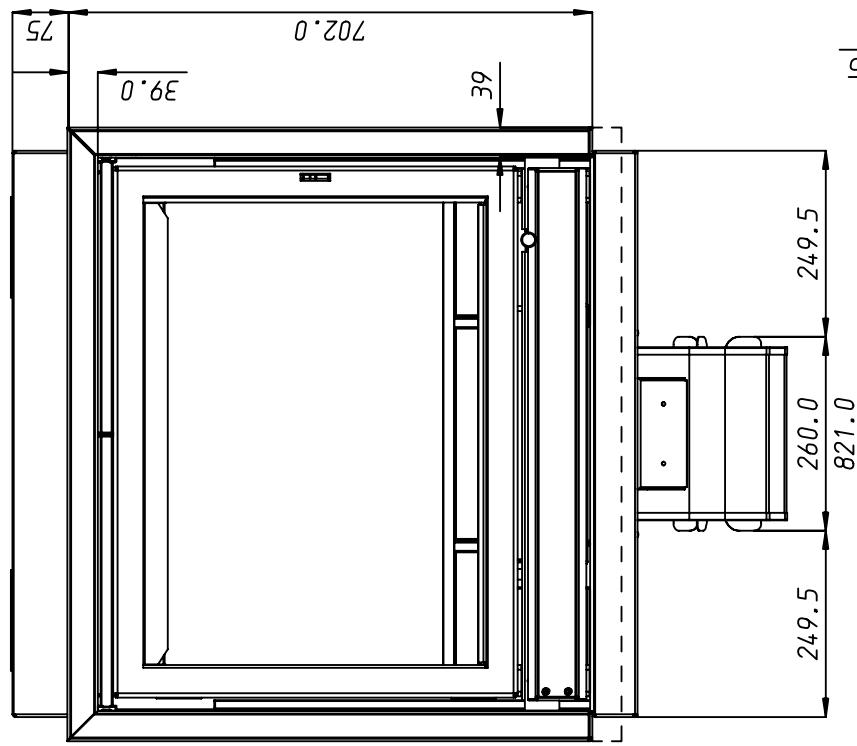

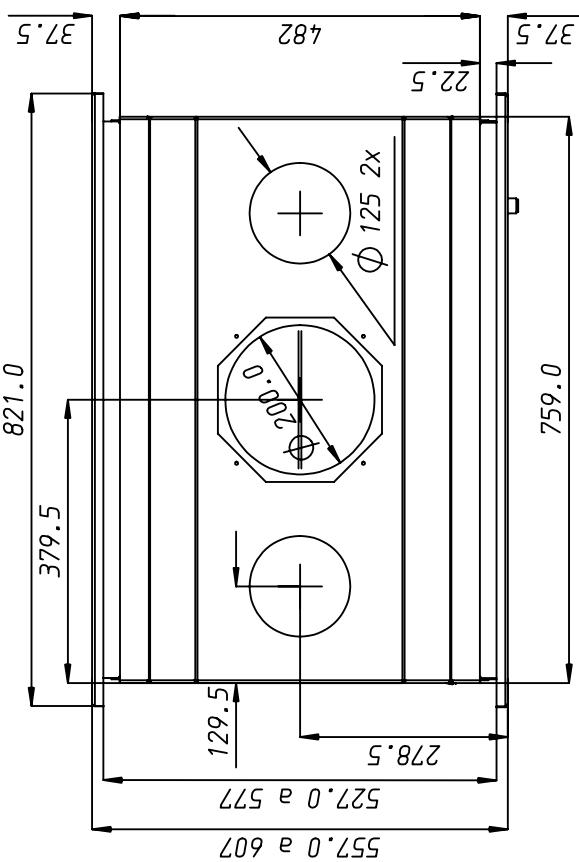

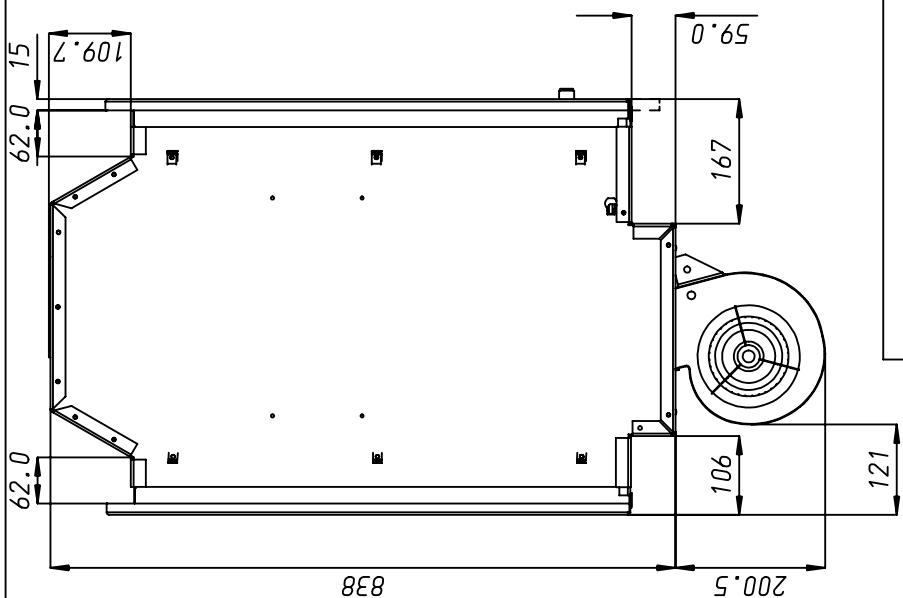

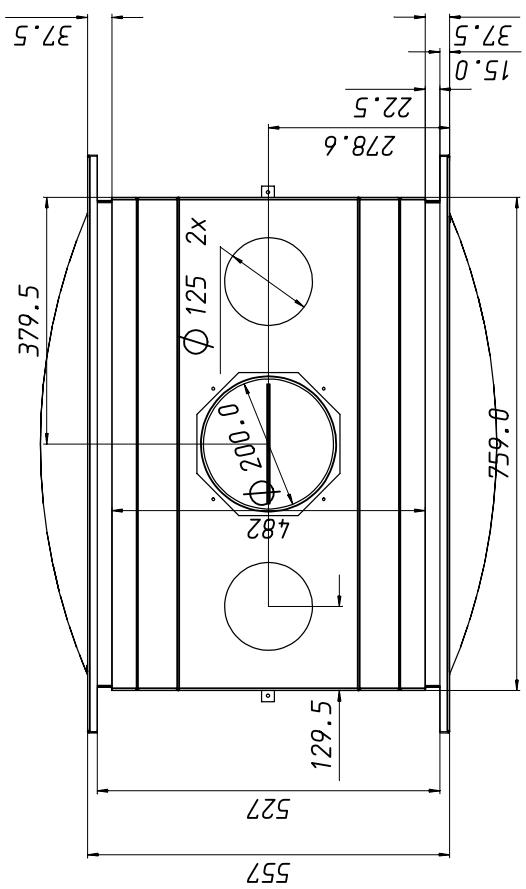

Optifire 763D:

62.0 62.0 15 109.7 838 200.5 106 167 59.0 121

BODART & GONAY
TYPE : OPTI 763 D/1
PUISSANCE CALORIFIQUE NOMINALE : 8KW	NOMINAAL VERMOGEN : 8KW
COMBUSTIBLE(S) : BOIS - CHARBON	BRANDSTOF(FEN) : HOUT - KOLEN
SORTIE FUMEE : 200MM	ROOKUITLAAT : 200MM
NOMBRE ET SORTIE AIR CHAUD : 2 X 125	AANTAL WARMELUCHTUITLATEN : 2 X 125
CONSOMMATION BOIS (ALLURE MAXIMUM) : 3,5KG/H	HOUTVERBRUIK ( MAXIMALE SNELHEID) : 3,5KG/H
VENTILATION : 1TURBINE CENTRIFUGE	VENTILATIE : 1 CENTRIFUGAAL TURBINE
DEBIT MAXIMUM VENTILATEUR 1X450 M ^3 /H	VENTILATOR DEBIET : 1X450 M ^3 /H
PUISSANCE ELECTRIQUE : 77W.	ELEKTRISCH VERMOGEN : 77W
TENSION ELECTRIQUE : 230V 50Hz	AANSLUITING : 230V 50Hz
PROTECTION ELECTRIQUE : FUSIBLE 2A	ELEKTRISCH ZEKERING : 2A
POIDS : 92 KG	GEWICHT : 92 KG

75 39.0 702.0 39 249.5 260.0 249.5 821.0

821.0 379.5 37.5 557.0 a 607 527.0 a 577 129.5 278.5 482 22.5 759.0 37.5

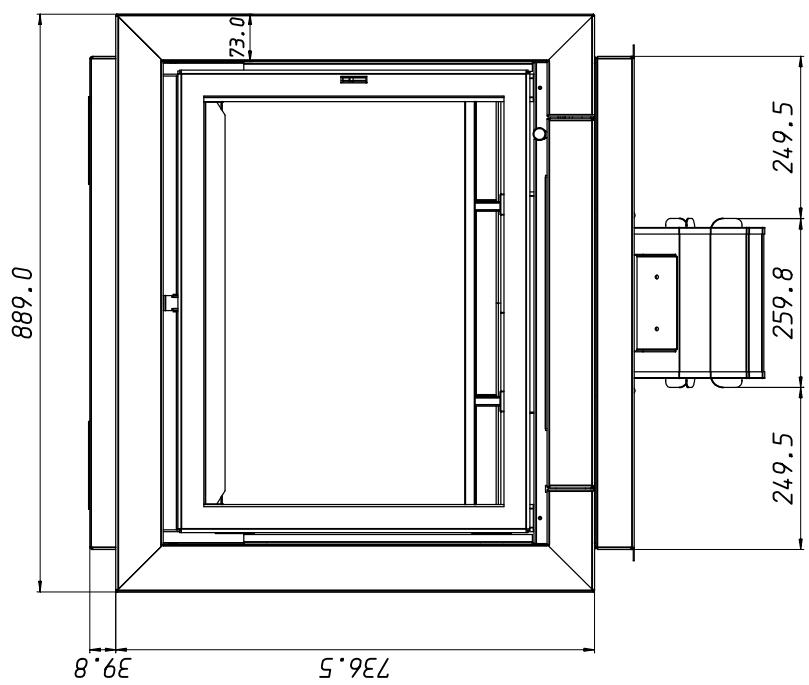

Optifire 764D:

87.662.0 62.0 15.0 107.7 838 200.5 105 121 167 59.0

BODART & GONAY
TYPE : OPTI 764 D/2
PUISSANCE CALORIFIQUE NOMINALE : 8KW	NOMINAAL VERMOGEN : 8KW
COMBUSTIBLE(S) : BOIS - CHARBON	BRANDSTOF(FEN) : HOUT - KOLEN
SORTIE FUMEE : 200MM	ROOKUITLAAT : 200MM
NOMBRE ET SORTIE AIR CHAUD : 2 X 125	AANTAL WARMELUCHTUITLATEN : 2 X 125
CONSOMMATION BOIS (ALLURE MAXIMUM) : 3,5KG/H	HOUTVERBRUIK ( MAXIMALE SNELHEID) : 3,5KG/H
VENTILATION : 1TURBINE CENTRIFUGE	VENTILATIE : 1 CENTRIFUGAAL TURBINE
DEBIT MAXIMUM VENTILATEUR 1X450 M ^3 /H	VENTILATOR DEBIET : 1X450 M ^3 /H
PUISSANCE ELECTRIQUE : 77W.	ELEKTRISCH VERMOGEN : 77W
TENSION ELECTRIQUE : 230V 50Hz	AANSLUITING : 230V 50Hz
PROTECTION ELECTRIQUE : FUSIBLE 2A	ELEKTRISCH ZEKERING : 2A
POIDS : 92 KG	GEWICHT : 92 KG

889.0 39.8 736.5 249.5 259.8 249.5

379.5 37.5 557 527 129.5 482 200.0 Ø 125 2x 278.6 22.5 15.0 37.5 759.0

2. Conduit de fumée

Recommendations

Le conduit de cheminée doit être construit selon les règles de l'art dont voici les plus importantes:

- Hauteur minimale (distance entre raccordement et dessus de souche) sera de 4 m.

- Section: cheminée : ∅ 200

sortie d'air : ∅125

- Le conduit doit être isolé thermiquement.

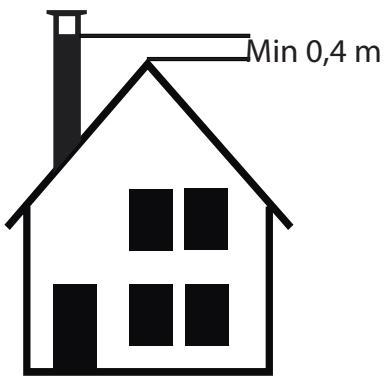

- La sortie de la cheminée (souche) et son emplacement sont très importants, il faut absolument que la sortie dispose d'un chapeau pour éviter qu'il pleuve dans le foyer. Il faut demander conseil à un cheministe (tout dispositif rétrécissant la section de sortie doit être évité). La sortie de cheminée doit se trouver hors des zones d'influence vents.

- La présence d'obstacles à proximité de la sortie de cheminée doit être prise en compte.

Min 0,4 m

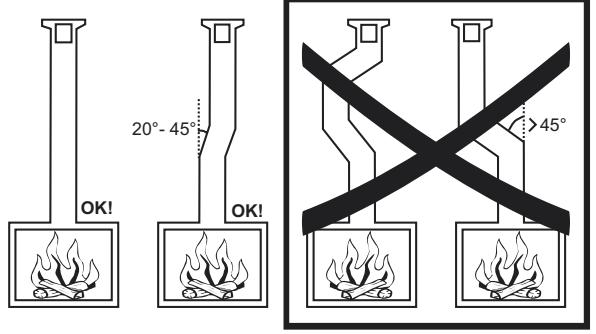

- Un conduit de fumée individuel ne comporte pas plus de 2 dévoiements (autrement dit, changements de direction). L'angle de ces dévoiements avec la verticale ne doit pas excéder d'une façon générale 20°, et 45° pour un

- Le conduit doit permettre la récupération des suies (ramonable).

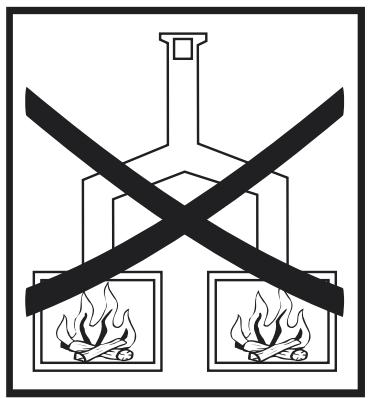

- Ne raccorder qu'un seul appareil par conduit.

20°-45° OK! OK! >45°

POUR UN CONDUIT EXISTANT:

Il est de rigueur de vérifier, outre l'étanchéité, la vacuité et la stabilité générale, la compatibilité du foyer et si nécessaire, tuber le conduit, voire modifier la souche.

- En cas de double conduit:

• sélectionner le meilleur,

• obturer l'inutile.

• En cas de raccordement latéral sur un conduit existant, réaliser un des deux montages suivants:

• L'étanchéité du raccordement est de rigueur.

Raccordement étanche "Culotte" pour éviter la retenue des suies Trappe à suie Max 45°

3. Air de combustion et amenée d'air extérieur:

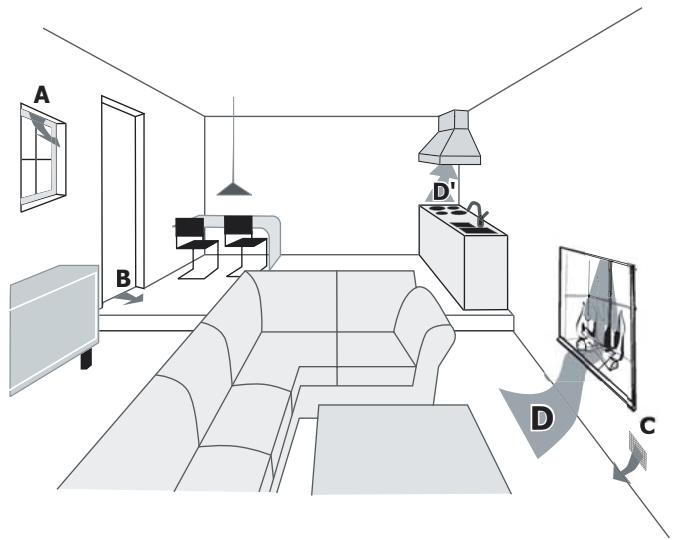

Lorsqu'un foyer brûle du bois, il consomme de l'air, ça veut dire qu'une certaine quantité d'air sort par la cheminée D.

Cet air doit être compensé par les entrées habituelles, A et B, et si celles-ci sont insuffisantes, il faut ajouter une nouvelle entrée d'air frais C. La présence d'une hotte aspirante dans le même volume d'habitation crée une sortie d'air supplémentaire D', qu'il faut également compenser.

Valeur indicative de C en fonction du diamètre de la cheminée et de l'étanchéité de la maison:

Il faut prévoir une entrée d'air frais de 30 cm ^2 /KW, soit: 150 cm2.

- De préférence, cette entrée sera proche du foyer. Ceci afin d'éviter des courants d'air froid à travers la pièce, une dépression dans le local et participer au renouvellement de l'air.

L'air chaud produit par le foyer sort directement par l'espace au-dessus de la porte.

Il est cependant possible de raccorder, en plus, 4 conduits d'air chaud sur le dessus du foyer. Ceci permet d'extraire encore plus de chaleur et/ou d'envoyer de la chaleur vers une autre pièce que celle où se trouve le foyer. L'apport de ces sorties demeure limité à +/- 1 KW par sortie. Des conduits isolés thermiquement sont recommandés pour le fonctionnement optimal de l'appareil (ceux-ci créent un "tirage" pour l'air de convection).

A l'installation de ces conduits, limiter la longueur et les changements de direction, "couder" au plus large et éviter l'utilisation de grilles de sortie à faible coefficient de passage, car les pertes de vitesse engendrées diminuent l'efficacité des sorties d'air chaud.

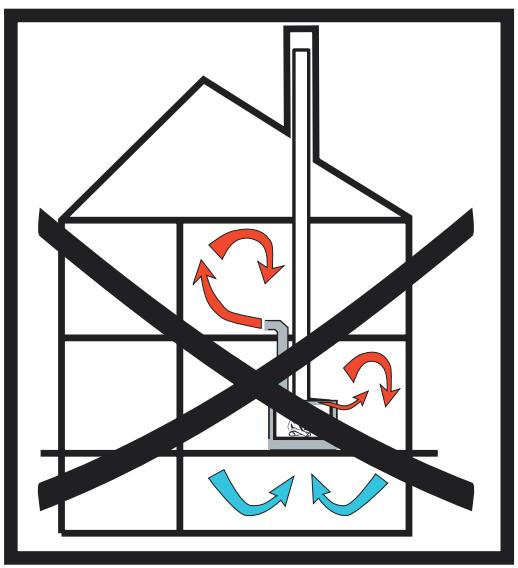

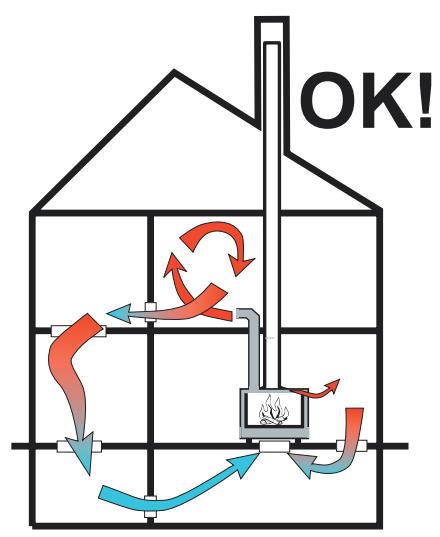

• Si de l'air chaud est envoyé dans un autre local, il est impératif de prévoir un orifice de retour d'air de section au moins équivalente aux sorties d'air chaud. Ceci est très important pour ne pas mettre la pièce en dépression, ce qui causerait un problème de fonctionnement du foyer.
• Il faut également tenir compte des circuits d'air de convection (voir les schémas de convection ci-dessous).

OK!

OK!

• La cheminée doit être adaptée.
• Pour éviter les déperditions de chaleur dans les conduits, il est conseillé de les isoler.
• Le foyer doit être de niveau.
• Vérifier le bon fonctionnement de la porte (ouverture latérale).
• Après le raccordement de la cheminée, nous vous conseillons de mettre à feu.

- Il est possible de ne pas isoler du tout le foyer. Dans ce cas, il faut absolument que l'air puisse circuler autour du foyer; pour ce faire une veine d'air de minimum 5 cm est à prévoir tout autour du foyer, ce qui permet par la même occasion de récupérer de la chaleur. La cheminée décorative doit alors permettre à de l'air frais de rentrer par le bas et de sortir en haut.(Voir dessin au 5.2.)

Cependant, si le foyer est contre un mur extérieur de la maison, il est préférable de l'isoler de ce mur.

- MATÉRIAUX COMBUSTIBLES: ils sont à proscrire dans l'environnement immédiat du foyer, des sorties d'air chaud et du conduit de cheminée. Une distance de sécurité au sol de 80 cm est nécessaire. Il faut noter que, en porte ouverte, des braises brûlantes peuvent être projetées à plusieurs mètres.

- MATÉRIAUX ISOLANTS: utiliser des matériaux "HAUTE TEMPÉRATURE" comme certaines laines de roche. Dans tous les cas, ces materiaux ne doivent pas être en contact avec l'air de convection (NE PAS UTILISER DE LAINE DE VERRE).

5.2. Niche

B Y Y A Z

• Dégager le passage pour le raccordement à la cheminée et, éventuellement les conduits d'air chaud.
• Supprimer les éventuels avaloirs et registres.
• Isoler les murs extérieurs.
• Dans le cas de nouvelles maçonneries, il est INTERDIT d'asseoir la maçonnerie sur le dessus du foyer.

A --> B : Système de décompression et de refroidissement du foyer et du manteau de cheminée. Récupération de chaleur supplémentaire.

Z --> Y et W: Convection naturelle ou forcée (avec ventilateur en option): Système de récupération double paroi du foyer.

5.3.Electricité

- Amener le câble souple d'alimentation en regard de l'orifice prévu dans l'appareil. Prévoir une longueur suffisante pour le raccordement et d'éventuelles interventions ultérieures aisées.

Toutes les manipulations d'installation et d'entretien sur le ventilateur et le variateur doivent se faire avec l'alimentation débranchée.

5.4.Mise en place du foyer:

1. Démonter les pièces amovibles.

2. la porte (ouvrir à plus de 45° et soulever)

3. la chicane (voir démontage d'une chicane)

4. le kit de briques réfractaires et les grilles

5. Introduire et positionner le foyer dans la niche.

- Déboucher les trous utilisés du circuit de convection.

- Déterminer la hauteur (pieds télécopiques (sauf OPTI760 DF)). ATTENTION !, respecter la SECTION MINIMALE D'ASPIRATION D'AIR DE CONVECTION soit 400cm ^2 de passage libre, donc tenir compte du coefficient de passage des grilles et du filtre si il y en a.

- Prévoir la place suffisante pour le ventilateur si nécessaire. Le ventilateur peut être monté par l'intérieur du foyer ou par le dessous du foyer.

- Isoler thermiquement le mur d'adossement extérieur ou les matériaux combustibles.

- Mettre l'appareil en place, à hauteur et de NIVEAU (gauche/droite et avant/arrière).

- Il est impératif de goupiller les pieds. Pour cela: forer un diamètre de 5,25 avec la mèche fournie et placer les vis M6 AUTOTARAUDEUSES (sauf OPTI760 DF).

- Prévoir le passage du fil d'alimentation électrique du moteur dans la réalisation de la maçonnerie.

- Raccorder les buselots d'air chaud si il y a lieu.

- Par l'intérieur du foyer, aller chercher le buselot et le tirer jusqu'au coïncement. Rabattre ensuite les pattes de sécurité.

- Monter le briquetage: premièrement: le dos - deuxièmement: les côtés.

1 2 3 1 2 2 3 1 2

	F REFERENCESBRIQUES	DIMENSIONS(mm)
1	07CB315	300 x 150 x 30
2	07CB344	300 x 90 x 30
3	07CB300	240 x 120 x 30
	CAST IRONREFERENCES	DIMENSIONS(mm)
1	07FF0305	300 x 150 x 30
2	07FF0306	300 x 90 x 30
3	07FF0301	240 x 120 x 30

- Placer les chicanes sur la position la plus fermée mais sans refoulement pour obtenir le meilleur rendement du foyer. (voir chapitre 1.5. Ajustement des chicanes).

- Il est conseillé de faire un test de fonctionnement avant de maçonner autour de l'appareil.

- Réaliser l'habillage de l'appareil. (Dans la conception de l'habillage, ne pas oublier de prévoir les SECTIONS MINIMALES des passages du CIRCUIT DE CONVECTION).

- Placement du cadre d'habillage.

Il suffit de glisser le cadre entre l'habillage et les ressorts.

- Dépoussiérer les surfaces peintes visibles.

- Effectuer un premier feu pour cuire la peinture (aérer la pièce et ne pas toucher le foyer). VÉRIFIER LE TIRAGE.

- Si il y a lieu, modifier la position des chicanes, noter la position idéale des chicanes pour votre cheminée à l'endroit prévu sur la première page de cette notice. Ceci vous permettra de les repositionner correctement après un ramonage.

5.5. Cadres:

Placement du cadre:

1. Ouvrir et dégonder la porte.
2. insérer le cadre dans la carrosserie.
3. Idéalement en profondeur, le cadre se trouve à fleur avec la porte.
   4.. Accrocher la porte et la refermer.

6. Options:

6.1. Ventilateur, variateur de vitesse et switch de porte, thermocon-

Le ventilateur permet de pulser de l'air entre le corps de chauffe et la carrosserie pour récupérer un maximum de chaleur et ainsi augmenter le rendement et la puissance de l'appareil.

Le variateur de vitesse permet de faire varier, suivant les besoins, le débit du ventilateur.

Le switch de porte coupe le contact lorsque l'on ouvre la porte afin d'éviter tout refoulement de fumée et le souffle d'air chaud pendant le rechargement du foyer en fonctionnement.

Placement du ventilateur par le dessous:

Introduire le ventilateur (le condensateur, cylindre blanc, vers vous) par le trou inférieur pour que la plate-forme repose sur le fond de carrrosserie.

Localiser le ventilateur au moyen des silents blocs dans les cinq logements prévus.

Attention au passage du câble électrique.

Placement du ventilateur par l'intérieur:

Il est conseillé d'enlever le cadre de finition ainsi que la porte.

La ventilation s'introduit par l'intérieur, il faut retirer la paire de grilles, les deux fourrures inox situées devant les grilles, les briques se trouvant derrière et à côté de celles-ci et le support grille.

Dévisser le caisson cendrier à l'aide de 6 vis allen.

Le caisson cendrier se retire par la porte cendrier après avoir enlevé le cendrier.

Effectuer le raccordement électrique. Il faut passer le connecteur du ventilateur dans l'orifice prévu à gauche du caisson cendrier, ensuite mettre en place le support switch sur le foyer et le visser.

Faire la connexion au ventilateur. Introduire celui-ci dans le foyer (attention au sens de montage du ventilateur !, soufflerie orientée vers l'arrière).

Vérifiez soigneusement le passage du câble et réaliser le raccordement du variateur par la gauche du foyer.

Le thermocontact est un interrupteur qui enclenche automatiquement la ventilation lorsque l'appareil est chaud et qui la déclenche lorsqu'il s'est refroidi.

A l'allumage, une attente d'environ 15 minutes avant enclenchement est normale.

OK !

IMPORTANT: Réglage (calibration) du variateur de vitesse:

Une fois toute l'installation du ventilateur et des différents éléments effectuée:

• Mettre sous tension.
• Mettre le ventilateur au minimum = bouton tourné à fond dans le sens des aiguilles d'une montre.
• Tirer sur le bouton (1) pour le déboîter.
• A l'aide d'un tournevis tourner la vis de réglage (2) jusqu'à obtenir un fonctionnement silencieux du ventilateur, ça détermine le minimum du débit que vous voulez sur votre ventilateur.

ATTENTION: Toujours bien contrôler que le ventilateur tourne toujours un minimum même à vitesse réduite. Essayer plusieurs on/off du ventilateur jusqu'au minimum pour s'assurer que tout fonctionne bien.

1. Bouton de réglage de la vitesse.
2. Vis de réglage de la vitesse minimale sous le bouton (calibrage nécessaire).
3. Fusible 1.25A (Enlever le bouton, dévisser la plaque, tirer pour le remplacement).

Pour le câble d'alimentation et la position du variateur, il suffit de mesurer l'endroit désiré du variateur, de couper le câble à cet endroit (prise débranchée!) et d'y raccorder le variateur comme indiqué sur le schéma livré avec le variateur.

6.2. Kit clapet pivotant:

Ce kit permet d'obturer ou non la veine d'air chaud au-dessus de la porte, permettant d'envoyer plus ou moins d'air chaud vers les sorties d'air chaud si elles sont raccordées!

1 2 3 4
