OCEAVT40 - Ventilateur OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur oscillant
Marque	OCEANIC
Modèle	OCEAVT40
Alimentation	220-240 V~, 50 Hz
Puissance absorbée	37,6 W
Classe d'isolation	Classe II
Nombre de vitesses	3 (lent, moyen, rapide)
Oscillation	Oui, commande par bouton poussoir
Inclinaison	Oui, manuelle par inclinaison de la grille
Débit d'air maximal	42,61 m³/min
Niveau de puissance acoustique	55,1 dB(A)
Consommation en veille	0 W
Garantie	1 an
Type de commande	Touches piano
Assemblage	Grilles avant/arrière, ailette et base à monter
Sécurité	Débrancher avant nettoyage ; ne pas utiliser près d'une fenêtre ; ne pas insérer d'objets dans la grille
Nettoyage	Éponge humide avec savon doux, éviter l'eau dans le moteur
Réparabilité	Ne pas démonter soi-même ; faire appel au fabricant ou SAV
Norme de mesure	IEC 60879:1986 (corr.1992)
Importateur	Sopadis, 12 rue Jules Ferry, 93110 Rosny-sous-Bois, France

FOIRE AUX QUESTIONS - OCEAVT40 OCEANIC

Comment assembler le ventilateur OCEAVT40 ?

Pour assembler le ventilateur, commencez par fixer la grille arrière sur le moteur à l'aide de l'écrou en plastique. Placez ensuite l'ailette sur la tige jusqu'à ce qu'elle touche l'axe de maintien, puis vissez la pièce rotative. Enfin, fixez la grille avant sur la grille arrière à l'aide des clips et serrez la vis de fermeture. Pour la base, vissez les 4 vis fournies dans les trous correspondants.

Comment nettoyer le ventilateur ?

Débranchez impérativement l'appareil avant tout nettoyage. Nettoyez les pièces en plastique avec une éponge humide imbibée d'un savon doux. Rincez à l'eau claire et essuyez avec un chiffon doux. Assurez-vous qu'aucune eau ne pénètre dans le moteur. Ne rebranchez l'appareil qu'une fois parfaitement sec.

Comment faire osciller le ventilateur ?

Pour activer ou arrêter l'oscillation, appuyez ou tirez sur le bouton situé sur le ventilateur (bouton d'oscillation). L'oscillation permet de diffuser l'air dans toute la pièce.

Comment régler la vitesse du ventilateur ?

Utilisez les touches piano à l'arrière du ventilateur : position 0 pour arrêt, 1 pour vitesse lente, 2 pour vitesse moyenne, 3 pour vitesse rapide.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que le ventilateur est branché sur une prise adaptée (220-240 V~) et que l'interrupteur est sur une position autre que 0. Si le problème persiste, ne tentez pas de réparer vous-même ; contactez le service après-vente ou le fabricant.

Puis-je utiliser le ventilateur près d'une fenêtre ?

Non, n'utilisez pas le ventilateur près d'une fenêtre. La pluie pourrait pénétrer dans l'appareil et causer un risque d'électrocution.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Le niveau de puissance acoustique de ce modèle est de 55,1 dB(A). Si le bruit est excessif, vérifiez que les grilles et l'ailette sont correctement fixées et qu'aucun objet n'obstrue les pales.

Comment incliner le ventilateur ?

Pour ajuster la trajectoire de l'air, inclinez manuellement la grille de ventilation vers le haut ou vers le bas. Cela permet de diriger le flux d'air selon vos besoins.

Le câble d'alimentation est endommagé, que faire ?

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. N'utilisez pas l'appareil avec un câble endommagé.

Où trouver des pièces de rechange pour le ventilateur ?

Pour toute pièce de rechange, contactez l'importateur : Sopadis, 12 rue Jules Ferry, 93110 Rosny-sous-Bois, France. Ne démontez pas l'appareil vous-même ; toute réparation non autorisée annule la garantie.

MODE D'EMPLOI OCEAVT40 OCEANIC

Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

Ventilateur oscillant à 3 vitesses mode d'emploi

Lisez et conservez ces instructions

Avertissement !!!

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. La fiche de prise de courant du câble d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.

REGLES De securite

Le produit doit être installé en respectant les règles nationales d'installation. Cet appareil est uniquement destiné à une utilisation domestique et intérieure.

1. Montez-le complètement avant de le mettre en marche.
2. Avant la connexion de l'appareil, contrôlez si :
3. la tension de raccordement est bien la même que celle de la plaque signalétique,
4. la prise et l'approvisionnement en courant sont adaptés à l'appareil,
5. La fiche du câble est adaptée à la prise de courant

(L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz). 3. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche. 4. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche. 5. N'utilisez pas votre ventilateur près d'une fenêtre. La pluie pourrait causer un risque d'électrocution. 6. Ne jamais laisser le ventilateur fonctionner sans surveillance. 7. Pour des raisons de sécurité, il est IMPERATIF de toujours retirer la fiche de la prise lorsque : l'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance. 8. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui pourrait facilement abîmer, ou déformer votre appareil. 9. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant. 10. Ne pas utiliser l'appareil avec un câble ou une fiche endommagé. 11. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée. 12. L'appareil et la grille ne doivent pas être démontés pour l'entretien ou le nettoyage. 13. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. 14. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. 15. Ce produit est conforme aux exigences imposées par les directives 2006/95/CE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2004/108/CE (abrogeant la directive 89/336/CEE). 16. Débranchez le ventilateur lorsque vous le déplacez. 17. Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance. 18. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.)

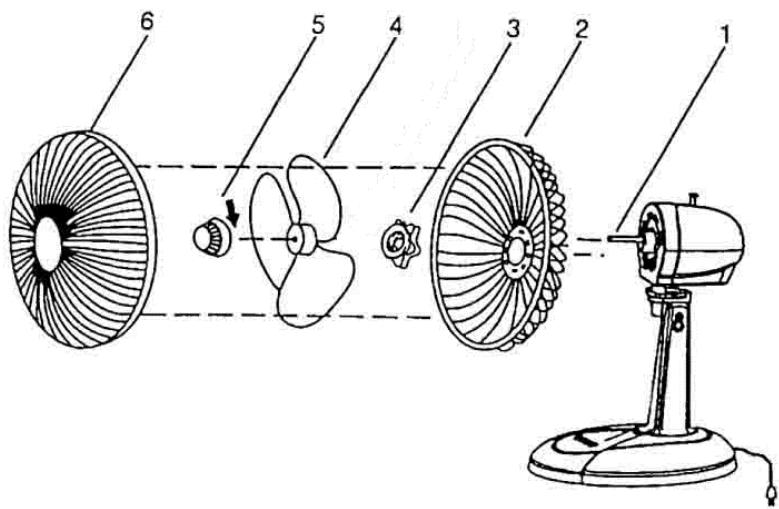

Assemblage des grilles et de l'alette

1. Dévissez la pièce rotative (5) dans le sens des aiguilles d'une montre et l'écrou dans le sens contraire des aiguilles d'une montre (3), puis enlevez les deux pièces.
2. Placez la grille arrière (2) avec la poignée vers le haut.
3. Vissez fermement l'écrou (3) en plastique pour fixer la grille.
4. Placez l'ailette (4) sur la tige (1) jusqu'à ce qu'elle touche l'axe de maintien.
5. Vissez la pièce rotative (5) sur la tige du moteur dans le sens contraire des aiguilles d'une montre.

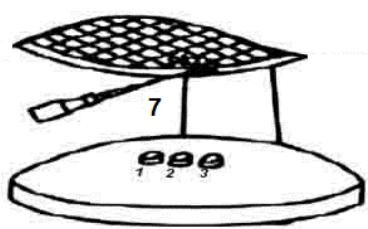

6. Dévissez la vis se trouvant sur la grille arrière. Placez la grille avant (6) sur la grille arrière, les petits trous ronds de manière à ce qu'ils correspondent afin de faire passer la vis. Fixez les grilles à l'aide des clips puis utilisez un tournevis pour serrer la vis de fermeture (7).

Assemblage de la BASE

Dévisser les 4 vis sous l'appareil.

Enlevez le ventilateur dans la base correspondant aux points de fixation et utilisez un tournevis pour fixer les vis dans les 4 trous précis dans la base

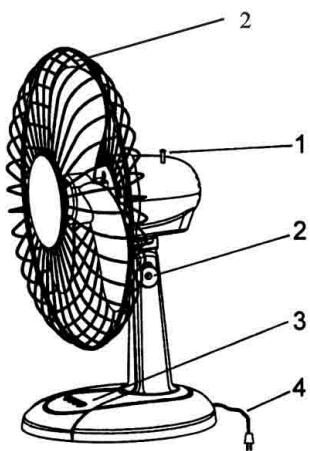

Instructions de fonctionnement

1. Pour activer ou arrêter l'oscillation, appuyez ou tirez sur le bouton (1).
2. Pour ajuster la trajectoire de l'air frais, inclinez vers le haut ou vers le bas la grille de ventilation.
3. Vous pouvez régler la vitesse à l'aide des touches piano :

0 : arrêt - 1 : lent - 2 : moyen - 3 : rapide

1. Branchez le cordon d'alimentation dans une prise murale adaptée.

Attention : l'appareil doit être impérativement débranché avant tout nettoyage.

1. Veillez à débrancher l'appareil avant de le nettoyer.
2. Nettoyez les pièces en plastique à l'aide d'une éponge humide imbibée d'un savon doux. Enlevez le savon avec de l'eau claire et essuyez à l'aide d'un chiffon doux.
3. Assurez-vous qu'il n'y a pas d'eau qui puisse entrer en contact avec le moteur.
4. Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

SPECIFICATIONS TECHNIQUES :

Modèle n°	OCEAVT30	OCEAVT40
Tension	220-240V~	220-240V~
Fréquence	50Hz	50Hz
Puisance	45W	55W
Classe II

Garantie

Cet appareil est garanti 1 an.

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

OCEAVT30

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	25,73	m³/min
Puisance absorbée	P	34,2	W
Valeur de service	SV	0,7524	(m³/min)/W
Consommation d'électricité en mode "veille"	PSB	0	W
Niveau de puissance acoustique	LWA	49,5	dB(A)
Vitesse maximale de l'air	c	2,411	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	Sopadis, 12 rue Jules Ferry, 93110 Rosny sous bois, France
Débit d'air maximal	F	42,61	m3/min
Puisance absorbée	P	37,6	W
Valeur de service	SV	1,1332	(m3/min)/W
Consommation d'électricité en mode "veille"	PSB	0	W
Niveau de puissance acoustique	LWA	55,1	dB(A)
Vitesse maximale de l'air	c	2,182	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	Sopadis, 12 rue Jules Ferry, 93110 Rosny sous bois, France

Importé par Sopadis, 12 rue Jules Ferry, 93110 Rosny-sous-Bois, France
