SW108 - Commutateur réseau SWEEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit
Marque	SWEEX
Modèle	SW108
Nombre de ports	8 ports RJ-45
Débit des ports	10/100/1000 Mbps (auto-négociation)
Fonctionnalités réseau	Auto-MDI/X, détection automatique du câble
Alimentation	Adaptateur secteur externe (fourni)
Consommation électrique	Environ 3 W
LEDs	Power, Link/Activité par port (10/100 Mbps ou 1000 Mbps)
Dimensions (L x l x H)	158 x 100 x 25 mm
Poids	Environ 200 g
Matériau du boîtier	Plastique
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Installation	Plug & Play, aucune configuration requise
Câbles supportés	CAT 5E, UTP
Sécurité	Ne pas ouvrir l'appareil (annulation de garantie)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Réparation exclusivement par le service après-vente agréé.
Garantie	3 ans (hors logiciels, piles et batteries)
Environnement	Éviter poussière, humidité excessive, chocs, et températures extrêmes
Informations générales	Notice disponible sur notice-facile.com. Support en ligne sur www.sweex.com

FOIRE AUX QUESTIONS - SW108 SWEEX

Comment brancher le commutateur SW108 ?

Branchez l'adaptateur secteur fourni au commutateur, puis connectez vos périphériques (PC, imprimante, etc.) aux ports RJ-45 à l'aide de câbles CAT 5E. Les ports sont auto-MDI/X, vous pouvez utiliser des câbles droits ou croisés.

Que signifie le voyant 'Power' ?

Le voyant Power s'allume en vert lorsque l'appareil est sous tension. S'il ne s'allume pas, vérifiez l'adaptateur secteur et la prise électrique.

Comment interpréter les voyants par port ?

Chaque port dispose d'un voyant indiquant la connexion et l'activité. S'il est allumé fixe, une liaison est établie. S'il clignote, des données transitent. La couleur (vert ou orange) peut indiquer le débit (10/100 Mbps ou 1000 Mbps) selon le modèle.

Puis-je utiliser des câbles de catégorie inférieure à CAT 5E ?

Il est recommandé d'utiliser des câbles CAT 5E ou supérieur pour garantir des performances Gigabit. Des câbles de catégorie inférieure peuvent limiter le débit à 100 Mbps ou provoquer des erreurs.

Le commutateur SW108 est-il compatible avec mon routeur ?

Oui, le SW108 est un commutateur Gigabit non géré, compatible avec tout routeur équipé d'un port Ethernet. Branchez simplement un câble entre un port du routeur et l'un des ports du commutateur.

Que faire si un périphérique n'est pas détecté ?

1. Vérifiez que le câble est bien enfiché. 2. Testez un autre port sur le commutateur. 3. Essayez un autre câble. 4. Assurez-vous que la carte réseau du périphérique est activée et fonctionne correctement.

Le commutateur chauffe-t-il normalement ?

Oui, une légère chaleur est normale. Cependant, ne l'exposez pas à la lumière directe du soleil ou à proximité de sources de chaleur. Assurez une ventilation suffisante.

Puis-je installer le commutateur dans un endroit poussiéreux ?

Évitez les environnements extrêmement poussiéreux ou humides. La poussière peut obstruer les ventilations et provoquer une surchauffe. Utilisez un chiffon sec pour nettoyer régulièrement.

Comment réinitialiser le commutateur ?

Le SW108 est un commutateur non géré sans configuration. Pour le réinitialiser, débranchez l'alimentation pendant 10 secondes puis rebranchez-la. Cela efface les éventuelles erreurs temporaires.

Quelle est la durée de la garantie et comment l'activer ?

La garantie est de 3 ans à compter de la date d'achat. Conservez votre ticket de caisse. La garantie ne couvre pas les logiciels, piles et batteries. Pour toute réclamation, contactez votre revendeur.

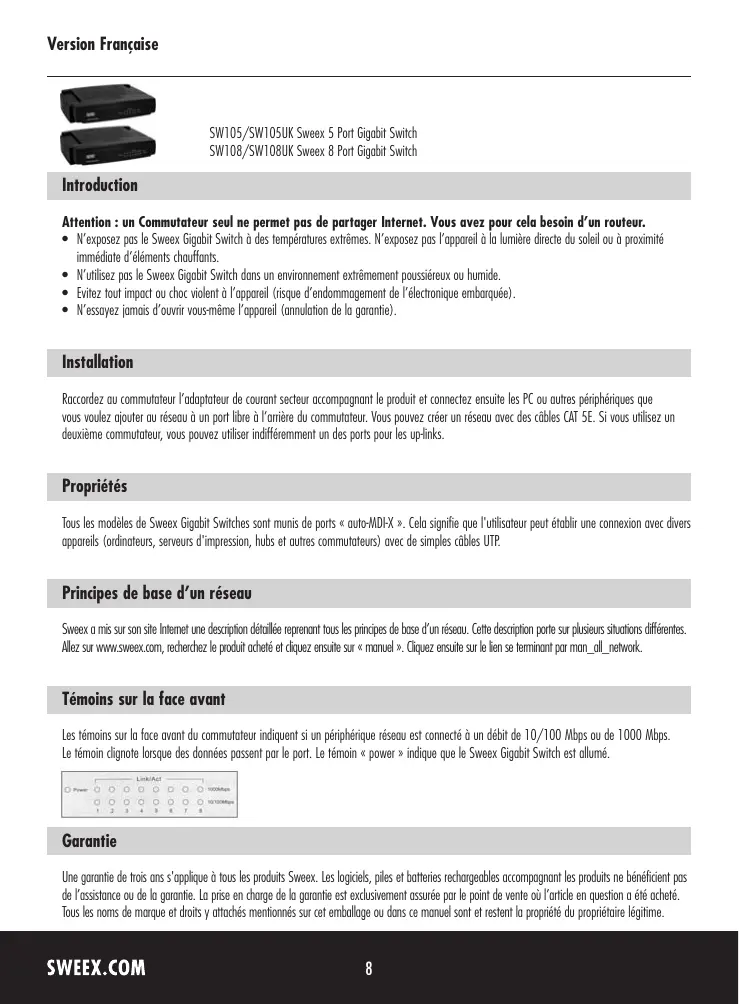

MODE D'EMPLOI SW108 SWEEX

• N'exposez pas le Sweex Gigabit Switch à des températures extrêmes. N'exposez pas l'appareil à la lumière directe du soleil ou à proximité immédiate d'éléments chauffants.
• N'utilisez pas le Sweex Gigabit Switch dans un environnement extrêmement poussiéreux ou humide.
• Évitez tout impact ou choc violent à l'appareil (risque d'endommagement de l'électronique embarquée).
• N'essayez jamais d'ouvrir vous-même l'appareil (annulation de la garantie).

Installation

Raccordez au commutateur l'adaptateur de courant secteur accompagnant le produit et connectez ensuite les PC ou autres périphériques que vous pouvez ajouter au réseau à un port libre à l'arrière du commutateur. Vous pouvez créer un réseau avec des câbles CAT 5E. Si vous utilisez un deuxième commutateur, vous pouvez utiliser indifféremment un des ports pour les up-links.

Propriétés

Tous les modèles de SweeX Gigabit Switches sont munis de ports « auto-MDI-X ». Cela signifie que l'utilisateur peut établir une connexion avec divers appareils (ordinateurs, serveurs d'impression, hubs et autres commutateurs) avec de simples câbles UTP.

Principes de base d'un réseau

Sweex a mis sur son site Internet une description détaillée répondant à tous les principes de base d'un réseau. Cette description porte sur plusieurs situations différentes. Allez sur www.sweex.com, recherchez le produit acheté et cliquez ensuite sur « manuel ». Cliquez ensuite sur le lien se terminant par man_all_network.

Témoins sur la face avant

Les témoins sur la face avant du commutateur indiquent si un périphérique réseau est connecté à un débit de 10/100 Mbps ou de 1000 Mbps. Le témoin clignote lorsque des données passent par le port. Le témoin « power » indique que le Sweex Gigabit Switch est allumé.

Garantie

Une garantie de trois ans s'applique à tous les produits SweeX. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le point de vente ou l'article en question a été acheté. Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.
