SW005 - Commutateur réseau SWEEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch) non administrable
Marque	SWEEX
Modèle	SW005
Nombre de ports	5 ports RJ45 10/100 Mbps
Débit	10/100 Mbps (auto-négociation)
Normes supportées	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX
Mode duplex	Full et half duplex (auto-négociation)
Protocole réseau	CSMA/CD
Fonctionnalité Uplink	Oui, sur chaque port (détection automatique)
Alimentation externe	12 V CC, 0,35 A (adaptateur secteur inclus)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
LEDs	1 LED d'alimentation (rouge), 5 LEDs Link/Act (vertes)
Indépendance du système d'exploitation	Oui, fonctionne avec tout OS
Dimensions (approx.)	13 × 7 × 2,5 cm (estimation)
Poids (approx.)	200 g (estimation)
Installation	Plug-and-play, aucune configuration requise
Contenu de l'emballage	Commutateur, adaptateur secteur, CD-ROM (notice)
Garantie	3 ans (hors logiciel et batteries)
Nettoyage et entretien	Débrancher avant nettoyage, utiliser un chiffon sec et doux
Réparabilité	Pas de pièces réparables par l'utilisateur, contacter le SAV

FOIRE AUX QUESTIONS - SW005 SWEEX

Comment brancher le commutateur SW005 ?

Connectez l'adaptateur secteur au commutateur, puis reliez vos PC ou équipements réseau aux ports RJ45 à l'aide d'un câble UTP. Aucune configuration logicielle n'est nécessaire.

Que signifie le voyant POWER ?

Le voyant POWER (rouge) s'allume lorsque le commutateur est sous tension. S'il ne s'allume pas, vérifiez l'adaptateur secteur et la prise électrique.

Que signifie le voyant LINK/ACT ?

Un voyant LINK/ACT (vert) fixe indique une connexion établie avec un périphérique. S'il clignote, des données sont en cours de transmission ou de réception.

Comment connecter plusieurs commutateurs SW005 entre eux ?

Utilisez un câble RJ45 standard pour relier n'importe quel port d'un premier commutateur à n'importe quel port du second. Chaque port supporte la fonction Uplink automatique.

Quelle est la vitesse maximale supportée par le SW005 ?

Chaque port supporte jusqu'à 100 Mbps en full duplex, soit un débit théorique de 200 Mbps par port (bidirectionnel).

Le SW005 est-il compatible avec les câbles catégorie 5e ou 6 ?

Oui, il est compatible avec les câbles UTP de catégorie 5, 5e ou 6. Utilisez des câbles droits pour connecter des PC et des câbles croisés si nécessaire (l'auto-crossover intégré gère la plupart des cas).

Puis-je utiliser le SW005 sans l'adaptateur secteur fourni ?

Non, le commutateur nécessite l'adaptateur secteur spécifique (12 V / 0,35 A). L'utilisation d'un autre adaptateur peut endommager l'appareil.

Comment nettoyer mon commutateur SW005 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si un port ne fonctionne pas ?

Vérifiez que le câble est correctement enfiché et que le périphérique connecté est allumé. Essayez un autre port ou un autre câble. Si le problème persiste, le port est peut-être défectueux ; contactez votre revendeur.

Le SW005 chauffe-t-il normalement ?

Une légère chauffe est normale. Veillez à placer le commutateur dans un endroit bien aéré, à l'abri de la lumière directe du soleil et d'autres sources de chaleur.

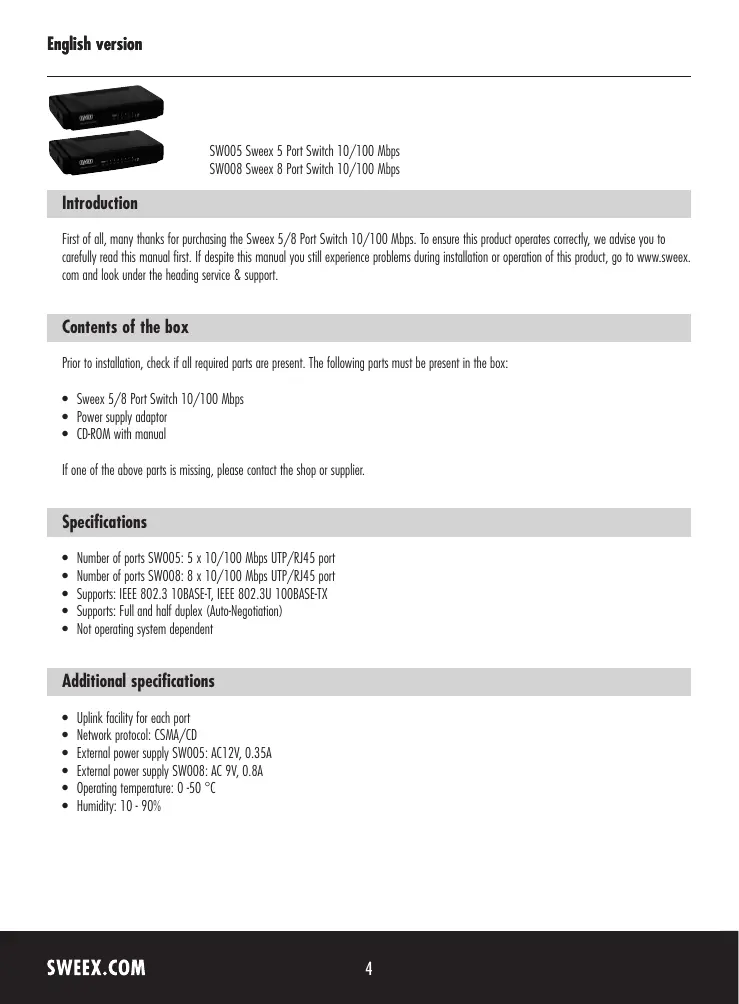

MODE D'EMPLOI SW005 SWEEX

SW005 Sweeex 5 Port Switch 10/100 Mbps

SW008 Sweex 8 Port Switch 10/100 Mbps

Introduction

First of all, many thanks for purchasing the Sweeex 5/8 Port Switch 10/100 Mbps. To ensure this product operates correctly, we advise you to carefully read this manual first. If despite this manual you still experience problems during installation or operation of this product, go to www.sweeex.com and look under the heading service & support.

Contents of the box

Prior to installation, check if all required parts are present. The following parts must be present in the box:

• Sweeex 5/8 Port Switch 10/100 Mbps
  Power supply adaptor
• CD-ROM with manual

If one of the above parts is missing, please contact the shop or supplier.

Specifications

Number of ports SW005: 5 × 10 / 100 Mbps UTP/RJ45 port
Number of ports SW008: 8 × 10 / 100 Mbps UTP/RJ45 port
Supports: IEEE 802.3 10BASE-T, IEEE 802.3U 100BASE-TX
Supports: Full and half duplex (Auto-Negotiation)
Not operating system dependent

Additional specifications

• Uplink facility for each port
  Network protocol: CSMA/CD
  External power supply SW005: AC12V, 0.35A
  External power supply SW008: AC 9V, 0.8A
• Operating temperature: 0 - 50^
• Humidity: 10 - 90%

Installation of hardware

Connect the power supply adaptor to the side of the switch. Connect PCs or other network equipment that you wish to incorporate in the network to a free port at the back of the switch. Use a UTP/RJ45 network cable for this.

The front or top of the switch has a number of LEDs which indicate the status of the switch. These LEDs have the following functions:

LED	Colour	Status	Explanation
POWER	Red	Lit up	This LED is lit up when the device is switched on
1,2,3…LINK/ACT	Green	Lit up	The port is connected to a PC or other network device
	Green	Blinking	The port is sending or receiving data

Basic network setup

On its website, Sweex has published a comprehensive description, detailing the basic setup of a network. In this setup, various situations are described. Go to www.sweex.com, look under the product you have purchased and then select "manual". Then click on the link ending in man_all_network.

Warranty

All products under the Sweex brand are warranted for a period of three years. We do not grant support or warranties for any software and/or (rechargeable) batteries included. Warranty claims are only settled via the dealer where the product concerned was purchased.

The rightful owner has and retains title to all brand names and related rights mentioned in this manual.
