ST021V2 - Disque dur externe SWEEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier externe pour disque dur 3,5 pouces
Interface	USB 2.0, IDE
Capacité supportée	Disque dur 3,5 pouces (non inclus)
Dimensions	Environ 200 x 120 x 40 mm
Poids	Environ 500 g (sans disque dur)
Alimentation	Adaptateur secteur externe (230 V)
Fonctions principales	Connexion USB 2.0, bouton de sauvegarde rapide, logiciel de sauvegarde inclus
Systèmes d'exploitation compatibles	Windows 98SE, 2000, XP, Vista
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Éviter les températures extrêmes, l'humidité, la poussière et les chocs.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Réparation par un professionnel.
Garantie	3 ans (hors logiciel, piles et batteries)
Contenu de l'emballage	Boîtier externe, câble USB, adaptateur secteur, CD-ROM (pilotes et logiciel), manuel
Configuration requise	Port USB libre, système d'exploitation compatible
Marque	SWEEX
Modèle	ST021V2

FOIRE AUX QUESTIONS - ST021V2 SWEEX

Comment installer un disque dur dans le boîtier SWEEX ST021V2 ?

Retirez le capot en poussant les languettes sur les côtés vers le bas. Placez le disque dur en configuration Slave ou Cable Select. Fixez-le, branchez le câble IDE et l'alimentation, puis refermez le boîtier.

Le disque dur n'apparaît pas dans 'Poste de travail' sous Windows XP, que faire ?

Il se peut que le disque ne soit pas partitionné. Allez dans Panneau de configuration > Outils d'administration > Gestion de l'ordinateur > Gestion des disques. Initialisez et partitionnez le disque.

Comment installer les pilotes sous Windows 98SE ?

Insérez le CD-ROM fourni, le programme autorun démarre. Sélectionnez Drivers Windows 98SE et suivez les instructions. Assurez-vous d'avoir mis à jour Windows via Windows Update.

Comment utiliser le bouton de sauvegarde ?

Installez d'abord le logiciel de sauvegarde depuis le CD (option Back-up Software). Configurez une tâche de sauvegarde dans le logiciel, puis appuyez sur le bouton du boîtier pour lancer la sauvegarde programmée.

Le disque dur externe n'est pas reconnu sous Windows 98SE, que faire ?

Vérifiez dans le Gestionnaire de périphériques sous Lecteurs de disque. Cliquez droit sur le disque, Propriétés > onglet Paramètres, cochez Amovable puis OK.

Quels systèmes d'exploitation sont compatibles ?

Windows 98SE, 2000, XP et Vista sont pris en charge. Des pilotes sont fournis pour Windows 98SE ; pour les autres, le pilote est intégré.

Comment configurer les cavaliers du disque dur ?

Les cavaliers doivent être réglés sur Slave ou Cable Select. Essayez les deux configurations si le disque n'est pas détecté. La configuration exacte dépend du modèle de disque dur.

Puis-je utiliser ce boîtier avec un disque dur SSD ?

Oui, à condition que le SSD soit au format 3,5 pouces et utilise une interface IDE. Les SSD modernes sont souvent en SATA, ce boîtier est conçu pour IDE.

Comment récupérer des fichiers à partir d'une sauvegarde ?

Ouvrez le logiciel de sauvegarde, sélectionnez la tâche de sauvegarde dans la liste ou cliquez sur Open Job. Choisissez Restore pour restaurer les fichiers vers leur emplacement d'origine.

Que faire si l'adaptateur secteur chauffe ?

Une légère chaleur est normale. Si l'adaptateur devient très chaud, débranchez-le et vérifiez qu'il n'est pas obstrué. Assurez-vous d'utiliser l'adaptateur fourni. Ne pas couvrir pendant l'utilisation.

MODE D'EMPLOI ST021V2 SWEEX

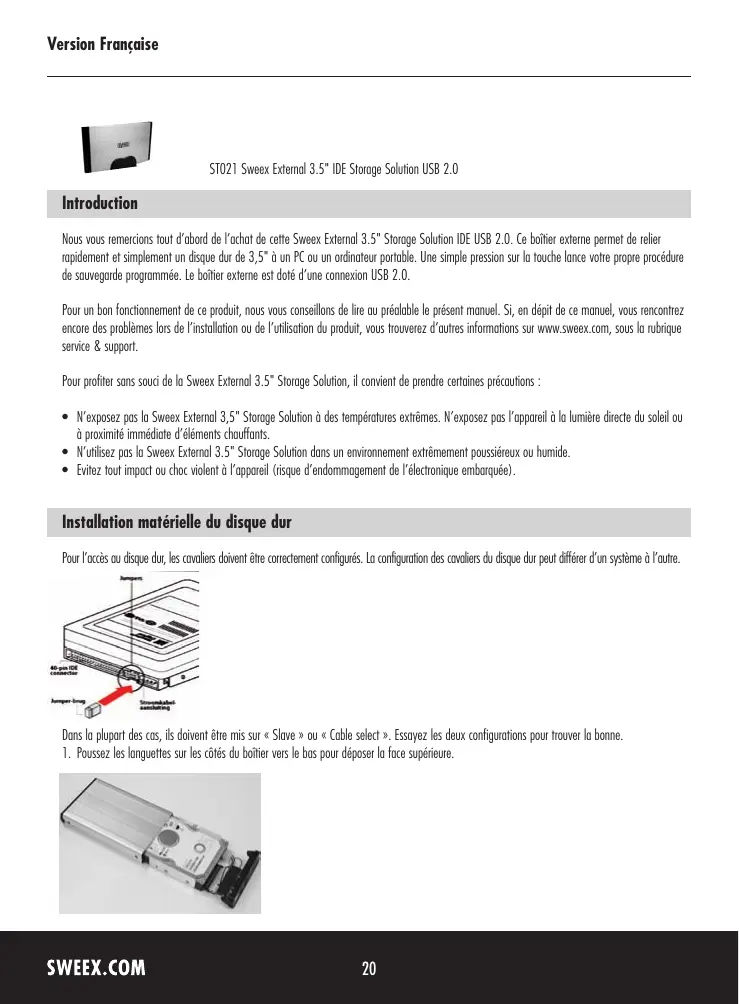

Nous vous remercions tout d'abord de l'achat de cette Sweex External 3.5° Storage Solution IDE USB 2.0. Ce boîtier externe permet de relier rapidement et simplement un disque dur de 3,5° à un PC ou un ordinateur portable. Une simple pression sur la touche lance votre propre procédure de sauvegarde programmée. Le boîtier externe est doté d'une connexion USB 2.0.

Pour un bon fonctionnement de ce produit, nous vous conseillons de lire au préalable le présent manuel. Si, en début de ce manuel, vous rencontrez encore des problèmes lors de l'installation ou de l'utilisation du produit, vous trouvez d'autres informations sur www.sweex.com, sous la rubrique service & support.

Pour profiter sans souci de la Sweex External 3.5" Storage Solution, il convient de prendre certaines précautions :

• N'expose pas la SweeX External 3,5" Storage Solution à des températures extrêmes. N'expose pas l'appareil à la lumière directe du soleil ou à proximité immédiate d'éléments chauffants.
• N'utilise pas la SweeX Externd 3.5" Storage Solution dans un environnement extrément moussiereux ou humide.
• Évitez tout impact ou choc violent à l'appareil (risque d'endommagement de l'électronique embarquée).

Installation matérielle du disque dur

Pour l'accès au disque dur, les cavaliers doivent être correctement configurés. La configuration des cavaliers du disque dur peut différer d'un système à l'autre.

Dans la plupart des cas, ils doivent être mis sur « Slave » ou « Cable select ». Essayez les deux configurations pour trouver la bonne.

1. Poussez les languettes sur les côtés du boîtier vers le bas pour déposer la face supérieure.

1. Fixez pour que le disque dur reste bien en place.
2. Raccordez le cable ISE et la fiche d'alimentation au disque dur.
3. Refermez le boîtier en remettant les longuettes en place. Le disque dur est à présent monté.

Installation de pilote sous windows 98SE

Avant de commencer l'installation, nous vous recommendons de veiller à la mise à jour du système d'exploitation. Vous pouvez facilement vérifier la mise à jour de tout système d'exploitation en sélectionnant le menu « Extra » dans Internet Explorer et ensuite l'option « Windows Update »

Insérez le CD-ROM Sweepex dans le lecteur de CD-ROM. Le programme autorun démarre automatiquement. Dans ce menu, sélectionnez l'option « Drivers Windows 98SE » et suivez la procédure d'installation.

Raccordement de la sweex external 3.5" storage solution IDE USB 2.0

1. Allumez l'ordinateur et attendez que Windows soit entièrement démarré.
2. Branchez le câble USB sur la Sweex External 3.5" Storage Solution et sur un port USB libre de l'ordinateur.
3. Raccordez l'adaptateur secteur externe et introduisez-le dans la prise murale. Windows va détecter le disque dur et l'installer automatiquement.
4. Cliquez sur « Poste de travail » (« My computer ») pour accéder au nouveau disque dur.

Activer un disque dur en l'initialisant et en le partitionnant sous windows 2000, XP, vista

Si un disque dur n'apparaît pas sous « Poste de travail » (« My computer »), celui-ci n'a peut-être pas encore été partitionné. C'est souvent le cas de nouveaux disques durs.

1. Allez au « Panneau de configuration » (« Control Panel »), puis à « Outils d'administration » (« Administrative Tools »).
2. Allez ensuite à « Gestion de l'ordinateur » (« Computer management ») et ensuite à « Gestion des disques » (« Disk management »).
3. Une fenêtre permettant de lancer la procédure de partitionnement et de formatage du disque apparait à l'écran. Le cas échéant, cliquez dans la fenêtre avec le bouton droit de la souris sur le nouveau disque. Votre nouveau disque dur peut avoir un autre nombre que celui apparaissant à l'écran.

1. Cliquez avec le bouton droit de la souris sur la zone grise à gauche pour initialiser le disque. Si cela n'est pas nécessaire, vous pouvez partitionner le disque en cliquant avec le bouton droit de la souris sur la partie blanche.

Vous pouvez utiliser le disque après cette procédure.

Activer un disque dur sous windows 98SE

1. Allez à « Démarrer » → « Paramètres » (« Settings ») → « Panneau de configuration » (« Control Panel »).
2. Double-cliquez sur « Système » (« System ») et sélectionnez l'onglet « Gestionnaire de périphériques » (« Device Manager »).
3. Sous « Lecteurs de disque » (« Disk drives »), vous trouvez le nouveau disque dur externe sous la forme d'un disque USB ou amovible.

1. Cliquez dessus avec le bouton droit de la souris et sélectionnez « Propriétés » (« Properties »).
2. Allez à l'onglet « Paramètres » (« Settings ») et cochez la case à « Amovable » (« Removable »).

1. Clique sur « OK » pour enregistrer les paramètres.
2. Sous « Poste de travail » (« My computer »), le disque apparait à partir sous la forme d'un disque dur amovible.

Logiciel de sauvegarde

Si vous pouvez utiliser la fonction de sauvegarde, insérez le CD-ROM Sweex dans le lecteur de CD-ROM et cliquez sur la touche devant « Back-up Software »

Backup Software

Le logiciel démarre automatiquement lorsque vous avez raccordé le disque dur externe. Vous pouvez également lancer le logiciel avec le bouton « Start » de Windows ou avec l'icône figurant sur votre bureau.

Lancer une sauvegarde.

1. Sélectionnez sous « Source folder: » les dossiers ou fichiers que vous pouvez ajouter à la procédure de sauvegarde.
2. Sous « Destination folder: », indiquez l'emplacement où les fichiers doivent être enregistrés.
3. Cliquez sur le bouton « Backup » pour lancer la sauvegarde. Donnez un nom à cette sauvegarde. Les fichiers sont enregistrés avec la même structure de dossier dans le « Destination Folder »

Vous pouvez créer plusieurs tâches de sauvegarde. La liste des tâches de sauvegarde est visible sous « Backup Job ». Si vous avez choisi la commande de sauvegarde souhaitée, vous pouvez également utiliser la touche de sauvegarde du Sweex Exteral 3.5" Storage Solution pour lancer la sauvegarde.

Récupérer

1. Sélectionnez dans la liste une tâche de sauvegarde déjà effectuée ou cliquez sur « Open Job » pour sélectionner une sauvegarde.
2. Cliquez sur « Restore » pour récupérer les fichiers depuis l'emplacement de la sauvegarde (Destination Folder) vers l'emplacement original sur l'ordinateur.

Garantie

Une garantie de trois ans s'applique à tous les articles vendus sous le nom Sweex. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le point de vente où l'article en question a été acheté. Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.
