Type de produit	Carte d'extension PCI
Marque	Sweex
Modèle	PU053
Catégorie	Carte d'extension informatique
Connectique	4 ports USB 2.0, 2 ports FireWire (IEEE 1394)
Interface	PCI (32 bits)
Dimensions (approx.)	120 mm x 100 mm x 20 mm
Poids (approx.)	50 g
Alimentation	Via le bus PCI (alimentation interne optionnelle via connecteur Molex, max. 15 W)
Fonctions principales	Extension des ports USB et FireWire, augmentation de la connectivité du PC
Systèmes d'exploitation compatibles	Windows 98SE/2000/XP (pilotes inclus pour 98SE, natif pour 2000/XP)
Entretien et nettoyage	Débrancher l'ordinateur avant tout nettoyage. Utiliser un chiffon doux et sec. Éviter tout liquide.
Sécurité	Déchargez l'électricité statique avant manipulation. Éteignez et débranchez le PC. Ne touchez pas les contacts dorés.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. La carte n'est pas réparable par l'utilisateur.
Garantie	3 ans (hors logiciels et piles)
Informations générales	Notice disponible en PDF sur notice-facile.com.

FOIRE AUX QUESTIONS - PU053 SWEEX

Comment installer la carte Sweex PU053 ?

Éteignez et débranchez l'ordinateur. Ouvrez le boîtier, déchargez l'électricité statique en touchant une partie métallique. Insérez la carte dans un slot PCI libre, replacez le capot et reconnectez l'ordinateur. Allumez le PC, Windows détectera automatiquement la carte.

Quels pilotes sont nécessaires pour Windows 98SE ?

Insérez le CD-ROM fourni, suivez l'assistant d'installation en sélectionnant 'Rechercher le meilleur pilote' et en spécifiant le dossier 'Drivers/Win 98' sur le CD.

Windows 2000/XP détecte-t-il automatiquement la carte ?

Oui, Windows 2000 et XP intègrent les pilotes natifs pour cette carte. Aucune installation manuelle n'est nécessaire. Pour l'USB 2.0, une mise à jour Windows ou le pilote VIA USB 2.0 peut être requis.

Comment alimenter des périphériques FireWire bus-powered ?

La carte dispose d'un connecteur Molex interne pour fournir une alimentation supplémentaire (max. 15 W). Connectez un câble d'alimentation Molex depuis l'alimentation du PC si nécessaire.

La carte est-elle compatible avec Windows 10 ?

Le manuel mentionne Windows 98SE/2000/XP. Sous Windows 10, des pilotes génériques peuvent fonctionner, mais une compatibilité totale n'est pas garantie par le fabricant.

Que faire si la carte n'est pas reconnue ?

Vérifiez que la carte est bien enfoncée dans le slot PCI. Essayez un autre slot. Redémarrez le PC. Sous Windows 98SE, assurez-vous d'avoir installé les pilotes du CD.

Puis-je utiliser la carte sur un ordinateur portable ?

Non, cette carte est conçue pour les ordinateurs de bureau avec un slot PCI interne. Elle n'est pas compatible avec les ordinateurs portables.

Comment nettoyer la carte ?

Débranchez l'ordinateur. Utilisez un chiffon doux et sec pour retirer la poussière des contacts. Évitez tout produit chimique ou liquide.

Y a-t-il des précautions à prendre lors de l'installation ?

Déchargez l'électricité statique en touchant un radiateur ou le boîtier métallique. Ne forcez pas la carte dans le slot. Manipulez-la par les bords sans toucher les contacts.

Quelle est la garantie de la carte Sweex PU053 ?

La garantie est de 3 ans, couvrant les défauts de fabrication. Les logiciels et piles ne sont pas inclus. Adressez-vous à votre revendeur pour toute réclamation.

MODE D'EMPLOI PU053 SWEEX

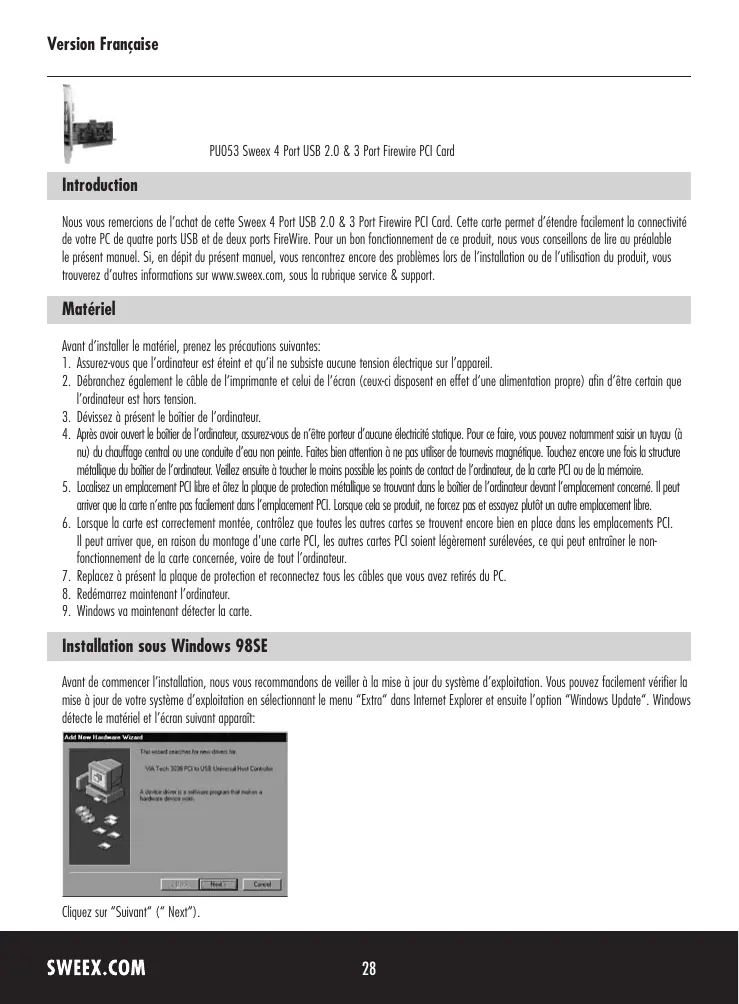

Nous vous remercions de l'achat de cette Sweex 4 Port USB 2.0 & 3 Port Firewire PCI Card. Cette carte permet d'étendre facilement la connectivité de votre PC de quatre ports USB et de deux ports FireWire. Pour un bon fonctionnement de ce produit, nous vous conseillons de lire au préalable le présent manuel. Si, en dépit du présent manuel, vous rencontrez encore des problèmes lors de l'installation ou de l'utilisation du produit, vous trouvez d'autres informations sur www.sweex.com, sous la rubrique service & support.

Matériel

Avant d'installer le matériel, prenez les précautions suivantes:

1. Assurez-vous que l'ordinaire est éteint et qu'il ne subsiste aucune tension électrique sur l'appareil.
2. Débranche également le câble de l'imprimante et celui de l'écran (ceux-ci disposent en effet d'une alimentation propre) afin d'être certain que l'ordinaire est hors tension.
3. Dévissez le boîtier de l'ordinateur.
4. Après ouverture du boîtier de l'ordinateur, assurez-vous de ne pas être porteur d'une électrostatique. Pour ce faire, vous pouvez notamment saisir un tuyau (a) du chauffage central ou une conduite d'eau non peinte. Faites bien attention à ne pas utiliser de tournevis magnétique. Touchez encore une fois la structure métallique du boîtier de l'ordinateur. Veillez ensuite à toucher le moins possible les points de contact de l'ordinateur, de la carte PCI ou de la mémoire.
5. Localisez un emplacement PCI libre et enlevez la plaque de protection métallique se trouvant dans le boîtier de l'ordinateur devant l'emplacement concerné. Il peut arriver que la carte n'est pas facilement dans l'emplacement PCI. Lorsque cela se produit, ne forcez pas et essayez plutôt un autre emplacement libre.
6. Lorsque la carte est correctement montée, contrôlez que toutes les autres cartes se trouvent encore bien en place dans les emplacements PCI. Il peut arriver que, en raison du montage d'une carte PCI, les autres cartes PCI soient légèrement surelevées, ce qui peut entraîner le non-fonctionnement de la carte considérée, voire de tout l'ordinateur.
7. Replacez la plaque de protection et reconnectez tous les câbles que vous avez retirés du PC.
8. Redémarrez maintenant l'ordinateur.
9. Windows va avoir besoin de détecter la carte.

Installation sous windows 98SE

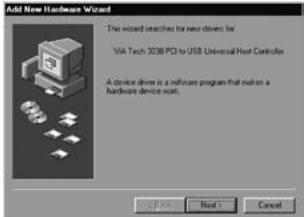

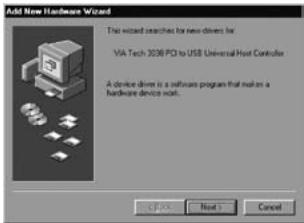

Avant de commencer l'installation, nous vous recommendons de veiller à la mise à jour du système d'exploitation. Vous pouvez facilement vérifier la mise à jour de ce système d'exploitation en sélectionnant le menu "Extra" dans Internet Explorer et ensuite l'option "Windows Update". Windows détecte le matériel et l'écran suivant apparait:

Clique sur "Suivant" ("Next").

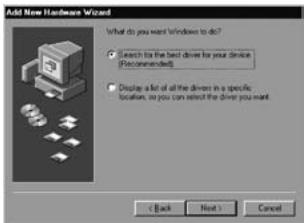

Cliquez sur l'option "Rechercher le meilleur pilote" ("Search for the best driver") et ensuite sur "Suivant" ("Next").

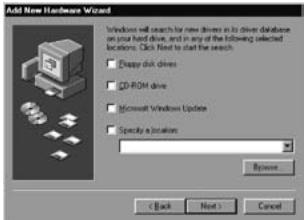

Décochez toutes les options. Cliquez ensuite sur "Suivant" ("Next").

Sélectionnez la première option et cliquez sur "Suivant" ("Next").

Cliquez “Suivant” (“Next”) et sur “Terminer” (“Finish”) pour clore cette partie.

Suivez encore une fois la procédure d'installation de cette partie, telle que décrite ci-dessus.

Cliquez sur "Suivant" ("Next").

Cliquez sur l'option "Rechercher le meilleur pilote" ("Search for the best driver") et ensuite sur "Suivant" ("Next").

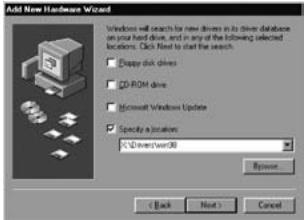

Cochez la première option: "Spécifiez un emplacement" ("Specify a location"). Insérez le CD-ROM dans le lecteur de CD-ROM. Utilisez l'option "Parcourir" ("Browse") pour repérer le répertoire "Drivers" sur le CD-ROM. Dans ce dossier, sélectionnez le système d'exploitation correspondant: Win 98. Cliquez ensuite sur "Suivant" ("Next").

Attention: dans l'exemple, "X" correspond à notre lecteur de CD-ROM. Cette lettre peut être différente sur votre système!

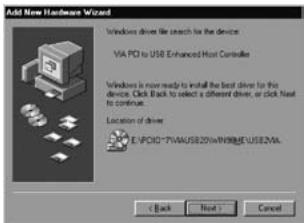

Clique sur "Suivant" ("Next").

Clique sur "Suivant" ("Next") et sur "Terminer" ("Finish") pour clôturer cette partie.

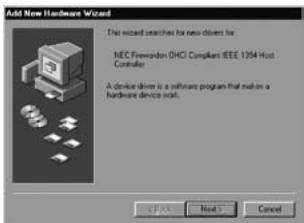

Clique sur "Suivant" ("Next").

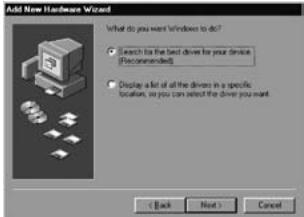

Cliquez sur l'option "Rechercher le meilleur pilote" ("Search for the best driver") et ensuite sur "Suivant" ("Next").

Décochez toutes les options. Cliquez ensuite sur "Suivant" ("Next").

Sélectionnez la première option et cliquez sur "Suivant" ("Next"). Cliquez sur "Suivant" ("Next") et sur "Terminer" ("Finish") pour clôurer cette partie. Le matériel est maintenant correctement installé. Nous vous conseillons enfin de redémarrer le PC.

Installation sous windows 2000 et XP

Avant de commencer l'installation, nous vous recommendons de veiller à la mise à jour du système d'exploitation. Vous pouvez facilement vérifier la mise à jour de votre système d'exploitation en sélectionnant le menu "Extra" dans Internet Explorer et ensuite l'option "Windows Update".

L'installation sous Windows 2000 et Windows XP ne nécessite pas de pilotes. Ceux-ci sont déjà inclus dans le système d'exploitation et la carte PCI combo de Sweex est automatiquement installée.

Si vous n'avez pas la capacité de mettre à jour votre version de Windows, vous devez installer le pilote VIA USB 2.0 spécial pour pouvoir utiliser la fonctionnalité USB 2.0. Vous trouvez ce pilote dans le menu autorun de Sweex (démarré automatiquement après insertion du CD-ROM) sous le bouton "VIA USB2.0 Driver".

Si le CD-ROM ne démarre pas automatiquement ou que celui-ci se trouve déjà dans le lecteur, vous pouvez démarrer le CD-ROM en double-cliquant sur l'icône de CD-ROM portant le titre "Sweex" dans "Poste de travail".

Alimentation interne

Si vous utilisez des appareils FireWire de type "bus-powered", lo 4 Port USB 2.0 & 3 Port Firewire PCI Card offre la possibilité de connecter une alimentation interne:

• connexion Molex (capacité maximale 15 watts)

Garantie

Une garantie de trois ans s'applique à tous les articles vendus sous le nom Sweex. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le revendeur chez qui vous avez acheté l'article en question.

Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.
