FW012 - Carte d'extension informatique SWEEX - Notice d'utilisation et mode d'emploi gratuit

Marque	SWEEX
Modèle	FW012
Type de produit	Carte d'extension PC Card
Interface	32 bits Cardbus
Nombre de ports FireWire 800 (1394b)	2 ports, 9 broches
Nombre de ports FireWire (1394a)	1 port, 6 broches
Vitesse du bus de la carte	33 MHz
Compatibilité	FireWire, iLINK, SB1394
Prise en charge des périphériques	Hot swappable
Alimentation	Via bus Cardbus (3.3 V) ou alimentation externe DC 12 V, 1 A (non incluse)
Systèmes d'exploitation supportés	Windows 2000, Windows XP
Dimensions (approx.)	85,6 x 54 x 5 mm
Poids (approx.)	50 g
Contenu de l'emballage	Carte PC, CD-ROM avec pilotes et manuel
Garantie	3 ans
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Précautions d'usage	Éviter les chocs, l'humidité et les températures extrêmes
Installation	Insérer la carte dans un emplacement Cardbus libre, les pilotes s'installent automatiquement sous Windows
Réparabilité	Non réparable par l'utilisateur, contacter le revendeur
Pièces détachées	Aucune pièce détachée disponible

FOIRE AUX QUESTIONS - FW012 SWEEX

Quels systèmes d'exploitation sont supportés par la carte SWEEX FW012 ?

La carte SWEEX FW012 est compatible avec Windows 2000 et Windows XP. Pour les versions ultérieures, vérifiez la disponibilité des pilotes sur le site de Sweex.

Comment installer la carte FireWire 800 PC Card ?

Insérez la carte dans un emplacement Cardbus libre de votre ordinateur portable. Windows détecte automatiquement la carte et installe les pilotes intégrés. Pour bénéficier de la pleine vitesse FireWire 800, installez le pilote fourni sur le CD-ROM via l'exécution automatique ou en lançant Setup.exe situé dans X:\driver.

Puis-je utiliser des périphériques FireWire auto-alimentés sans alimentation externe ?

Oui, la carte offre suffisamment de puissance pour les périphériques auto-alimentés. Pour les périphériques alimentés par bus, il est recommandé de connecter une alimentation externe DC 12 V, 1 A (non incluse).

Que faire si le menu d'exécution automatique n'apparaît pas lors de l'installation du pilote ?

Ouvrez le Poste de travail, accédez au lecteur CD-ROM (lettre X), puis au dossier \driver et exécutez le fichier Setup.exe pour lancer l'installation manuellement.

La carte est-elle compatible avec les appareils iLINK ou SB1394 ?

Oui, la carte est compatible avec les normes FireWire, iLINK et SB1394.

Puis-je connecter des périphériques à chaud (hot swapping) ?

Oui, la carte prend en charge les périphériques hot swappable. Vous pouvez brancher et débrancher des périphériques sans éteindre l'ordinateur.

Quelle est la durée de garantie de la carte SWEEX FW012 ?

La garantie est de 3 ans pour le matériel. Les logiciels, piles et batteries rechargeables ne sont pas couverts. La prise en charge se fait auprès de votre revendeur.

Où puis-je trouver le manuel d'utilisation et les pilotes ?

Le manuel et les pilotes sont fournis sur le CD-ROM inclus dans l'emballage. Vous pouvez également les télécharger sur le site www.sweex.com, rubrique Service & Support.

Quels sont les voyants et connecteurs sur la carte ?

La carte dispose de 2 ports FireWire 800 (1394b) à 9 broches et 1 port FireWire (1394a) à 6 broches. Il n'y a pas de voyant lumineux spécifié.

Que faire si l'ordinateur ne reconnaît pas la carte ?

Vérifiez que la carte est correctement insérée dans l'emplacement Cardbus. Essayez un autre emplacement si disponible. Assurez-vous que les pilotes sont installés. Si le problème persiste, consultez le site Sweex ou contactez votre revendeur.

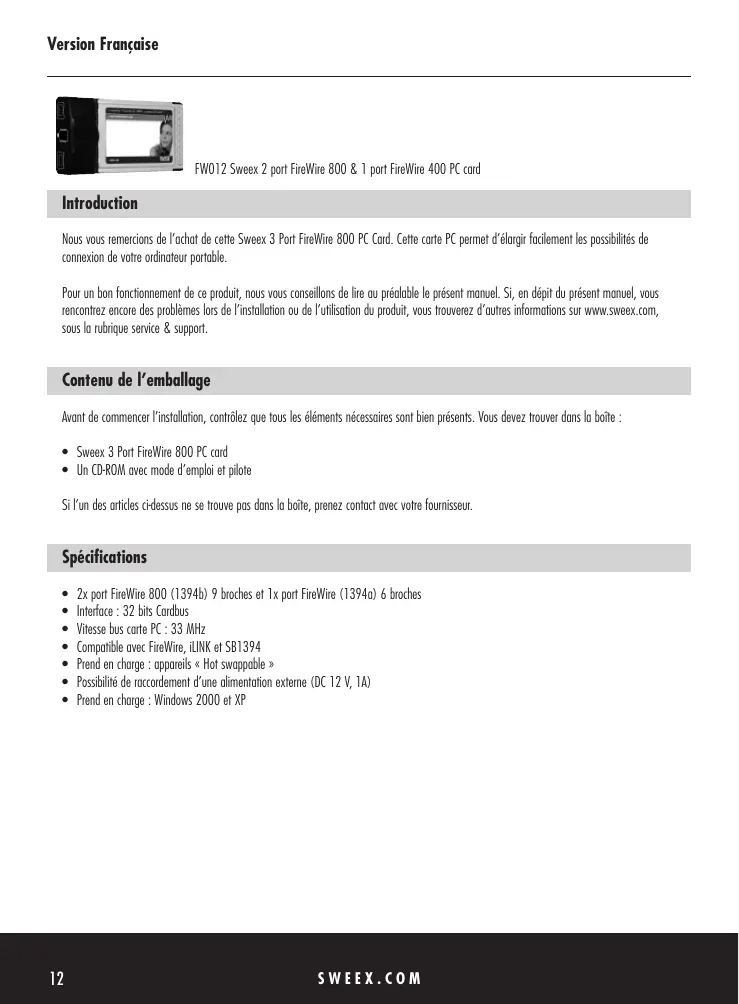

MODE D'EMPLOI FW012 SWEEX

Nous vous remercions de l'achat de cette Sweex 3 Port FireWire 800 PC Card. Cette carte PC permet d'élargir facilement les possibilités de connexion de la commandeuse portable.

Pour un bon fonctionnement de ce produit, nous vous conseillons de lire au préalable le précédent manuel. Si, en début de besoin manuel, vous rencontrez encore des problèmes lors de l'installation ou de l'utilisation du produit, vous trouvez d'autres informations sur www.sweex.com, sous la rubrique service & support.

Contenu de l'emballage

Avant de commencer l'installation, contrôlez que tous les éléments nécessaires sont bien prêts. Vous devez pouvoir trouver dans la boîte :

• Swee x 3 Port FireWire 800 PC card
• Un CD-ROM avec mode d'emploi et pilote

Si l'un des articles ci-dessus ne se trouve pas dans la boîte, prenez contact avec votre fournisseur.

• 2x port FireWire 800 (1394b) 9 broches et 1x port FireWire (1394a) 6 broches
• Interface : 32 bits Cardbus Vitesse du bus de la carte PC : 33 MHz
• Compatible avec FireWire, iLINK et SB1394
• Prend en charge : appareils « Hot swappable »
• Possibilité de raccordement d'une alimentation externe (DC 12 V, 1A)
• Prend en charge : Windows 2000 et XP

Installation sous windows 2000/xp

Insérez la carte PC FireWire 800 3 ports dans l'ordinateur portable. Windows détecte automatiquement la carte PC et l'installe avec les pilotes TI OHCI intégrés. Pour utiliser entièrement la norme FireWire 800 (1394b), installez ensuite le pilote du CD-ROM. Celui-ci peut être sélectionné depuis le menu d'éjection automatique (autorun).

Si le menu d'exécution automatique n'apparaît pas, il peut également être démarré à la main. Ouvrez le « Poste de travail » et allez à X:\driver (la lettre X correspondant à la lettre de la lettre de l'une dans laquelle se trouve cette CD-ROM). Le fichier « Setup.exe » se trouve à cet emplacement. Exécutez-le.

L'installation commence automatiquement. Windows peut demander de confirmer l'installation du matériel :

Sélectionnez l'option « Continuer » (Continue Anyway).

Le matériel est à présent installé et peut être utilisé. La carte PC FireWire 800 3 portes offre suffisamment de puissance pour des appareils FireWire auto-alimentés. Si vous voulez utiliser des appareils FireWire alimenté par bus, nous recommandons la connexion d'une alimentation externe (DC 12 V, 1A).

Garantie

Une garantie de trois ans s'applique à tous les articles vendus sous le nom Sweex. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le revendeur chez qui vous avez acheté l'article en question.

Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.
