Marque	LAMBORGHINI
Modèle	BIA F 40-120
Type de produit	Chaudière gaz à haut rendement pour chauffage et production d'eau chaude sanitaire
Dimensions (H x L x P)	1400 x 500 x 906 mm
Alimentation électrique	230 V - 50 Hz, fusible 5 A max
Combustible	Gaz ou gazole
Consommation de gaz	5,15 m³/h
Puissance thermique utile	46,5 kW (39.990 kcal/h)
Rendement utile	90,4 %
Capacité du ballon ECS	120 litres
Pression max. circuit chauffage	3 bar
Pression max. circuit sanitaire	7 bar
Plage de température chauffage	40 - 82 °C
Diamètre conduit de fumée	130 mm
Contenance d'eau en chaudière	17 litres
Nombre d'éléments	4
Vase d'expansion	10 litres
Fonctions principales	Antigel, évacuation surtempérature, anti-légionelles, post-circulation
Entretien	Nettoyage annuel par professionnel qualifié, contrôle brûleur et conduit fumée
Sécurité	Thermostat de sécurité, soupape de sécurité 7 bar, purgeur automatique
Pièces détachées et réparabilité	Intervention par professionnel qualifié, brûleurs Lamborghini conseillés
Installation	Par professionnel qualifié, conformément aux normes en vigueur

FOIRE AUX QUESTIONS - BIA F 40-120 LAMBORGHINI

Comment allumer la chaudière pour la première fois ?

Après avoir vérifié les points de contrôle (pression, absence de fuites, tension, conduit fumée), ouvrez la vanne combustible, réglez le thermostat chaudière à la valeur désirée, puis fermez l'interrupteur en amont et l'interrupteur Été/Hiver sur le tableau de commande.

Que faire en cas de blocage du brûleur (témoin lumineux fixe) ?

Le témoin lumineux fixe indique un blocage du brûleur. Consultez la notice du brûleur ou faites appel à un professionnel qualifié pour le dépannage.

Quelle est la pression de remplissage recommandée ?

La pression de remplissage de l'installation doit être comprise entre 1,2 et 1,5 bar. Vérifiez l'hydromètre sur le tableau de commande.

Comment effectuer l'entretien annuel de la chaudière ?

L'entretien doit être effectué par un professionnel qualifié. Il comprend le nettoyage intérieur de la chaudière, le contrôle du ballon, du brûleur et du conduit de fumée. Coupez l'alimentation électrique avant toute intervention.

Que signifient les différents témoins lumineux sur le tableau de commande ?

Le témoin orange fixe indique un blocage brûleur. Le clignotement orange indique une intervention du thermostat de sécurité eau. Un autre clignotement orange (anomalie sonde) signale une surtempérature. Consultez la notice pour plus de détails.

Comment protéger la chaudière du gel en cas d'absence prolongée en hiver ?

Pour les longues périodes d'arrêt, il est nécessaire d'ajouter un antigel approprié dans l'installation et de vidanger complètement celle-ci. La fonction antigel intégrée protège jusqu'à 5°C.

Quels types de brûleurs sont recommandés ?

Il est conseillé d'équiper la chaudière de brûleurs Lamborghini. Le réglage du brûleur doit être effectué selon sa propre notice.

Comment régler la température de chauffage et d'eau chaude ?

Utilisez les potentiomètres sur le tableau de commande : le potentiomètre chauffage (40-82°C) et le potentiomètre sanitaire. Le sélecteur de régime permet de choisir entre modes Été, Hiver et Arrêt.

Quelle est la fonction anti-légionelles et comment est-elle activée ?

Toutes les 168 heures, le système force la température du ballon à 65°C pour éliminer les légionelles. Cette fonction est automatique.

Que faire en cas de surtempérature (témoin orange clignotant) ?

Si la température chaudière atteint 92°C, le circulateur sanitaire s'active pour évacuer la chaleur. Le témoin orange clignote jusqu'à ce que la température redescende sous 90°C. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI BIA F 40-120 LAMBORGHINI

Nous vous remercions d'avoir choisi un produit de qualité

et nous souhaitons qu'il vous apporte toutes les satisfactions que vous en attendez. À noter que LAMBORGHINI ne garantit pas que la qualité de son service après-vente.

Lire attentivement les instructions et les avertissements contenus dans le présent manuel fournissant des indications importantes concernant la sécurité d'installation. Conserver avec soin ce manuel pour toute consultation future.

L'installation doit être effectuée par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur.

GÉNÉRALITÉS

La chaudière BIA est un générateur de chaleur à haut rendement pour le chauffage domestique et la production d'eau chaude sanitaire, qui peut fonctionner avec des brûleurs à gaz ou gazole.

Le corps de chaudière est en fonte, dont les éléments sont assemblés avec des tirants et bicônes. Sa forme particulière garantit une répartition idéale des ailettes pour une efficacité thermique optimale et une grande économie d'énergie.

Un tableau de commande élégant, un habillage peint et assemblé par pression, un matelas de laine de verre de forte épaisseur permettant de réduire au minimum les déperditions de chaleur vers l'ambiance, participent à l'esthétique et à l'isolation thermique totale de l'appareil.

Il est conseillé d'équiper la chaudière de brûleurs Lamborghini.

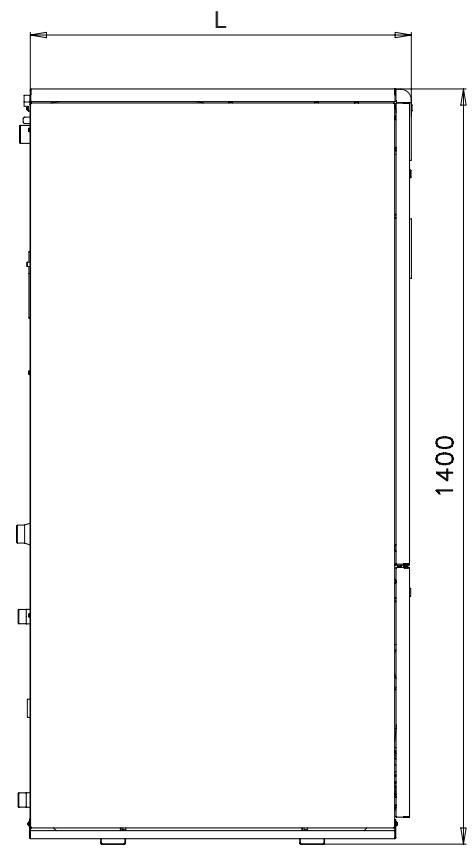

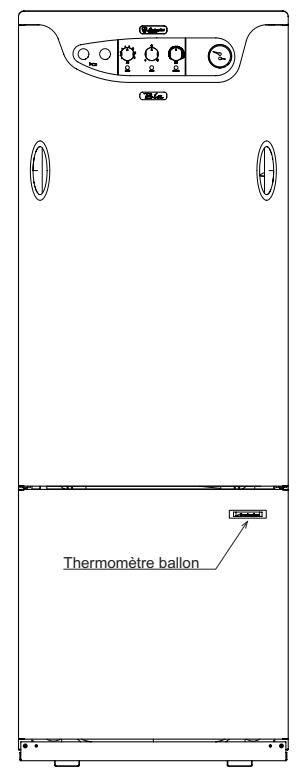

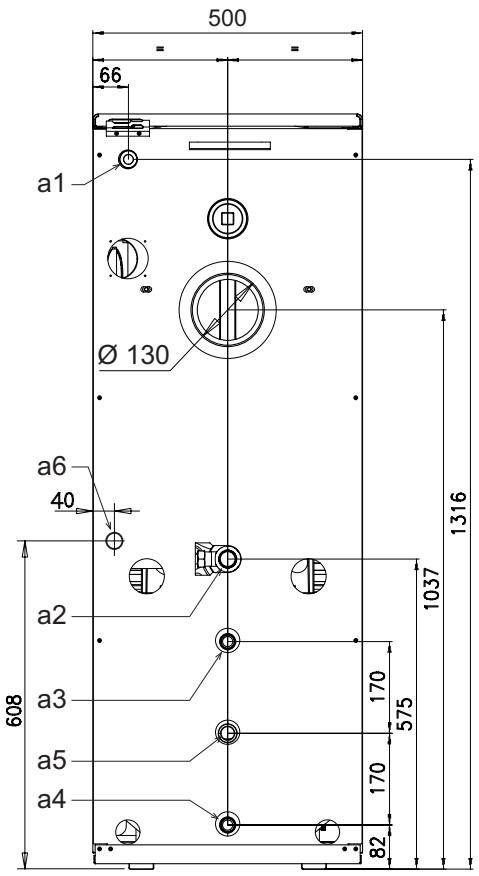

DIMENSIONS mm

Thermomètre ballon

L 1400

500 66 a1 Ø 130 a6 40 a2 608 1316 1037 170 575 170 170 82

	L
BIA F 30-90	706
BIA F 40-120	906

a1 Départ chauffage ∅ 1
a2 Retour chauffage ∅ 1
a3 Sortie eau chaude ∅ 3/4
a4 Entrée eau froide ∅ 3/4
a5 Recirculation ∅ 3/4
a6 Alimentation gaz ∅ 3/4 (A/T avec bruleur gaz seulement)

CARACTÉRISTIQUES TECHNIQUES

		BIA F 30-90	BIA F 40-120
Puissance thermique utile	kW	30,6	46,5
	kcal/h	26.316	39.990
Puissance thermique du foyer	kW	34	51,4
	kcal/h	29.240	44.204
Rendement utile	%	90	90,4
p circuit eau t 10°C	mbar	1,8	4,2
p côté fumées	mbar	0,1	0,13
Production d'eau chaude sanitaire t 30°C	l/h	800	900
Puisage de pointe dans les 10 premières minutes t 30°C	l	220	270
Reconstitution	mini	9,5	8,5
Éléments	n°	3	4
Contenance eau en chaudière	l	14	17
Capacité ballon	l	90	120
Pression d'utilisation circuit de chauffage	bar	3	3
Pression d'utilisation circuit sanitaire	bar	7	7
Départ chauffage	∅	1"	1"
Retour chauffage	∅	1"	1"
Départ ballon	∅	3/4"	3/4"
Retour ballon	∅	3/4"	3/4"
Recirculation	∅	3/4"	3/4"
Vase d'expansion	l	10	10
Poids chaudière	kg	180	/
Température des fumées	°C	210	210
Diamètre cheminée	∅	130	130
Consommation combustible (gazole - gaz)	kg-m3/h	2,9 - 3,5	4,3 - 5,15
Réglage de la température de chauffage	°C	40/82	40/82
Combustible		gazole - gaz	gazole - gaz
Volume chambre de combustion	dm3	20,15	28,21

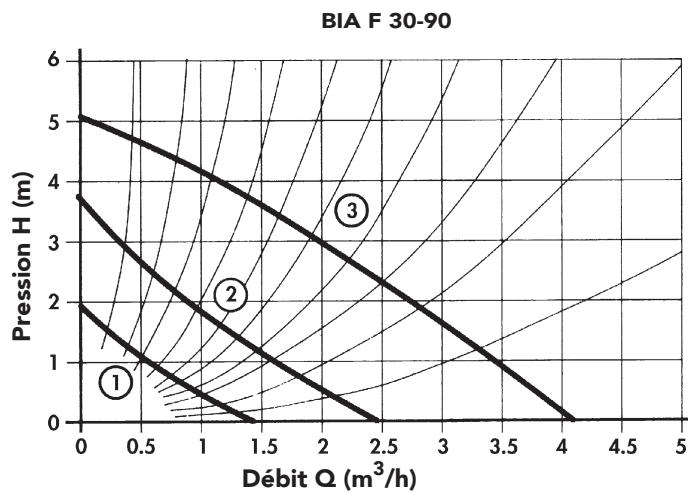

CARACTÉRISTIQUES DU CIRCULATEUR

Débit/pression disponible

3 Circulateur sanitaire

4 Brûleur

5 Circulateur chauffage

6 Purgeur automatique

7 Raccord hydromètre

8 Doigt de gant sondes:

thermomètre

thermostat de réglage

thermostat de seuil minimum

9 Vase d'expansion

10 Doigt de gant sondes: thermostat ballon thermomètre ballon

11 Ballon

12 Anode en magnésium

13 Corps de chaudière

14 Clapet anti-retour

15 Robinet de remplissage

16 Soupape de sécurité 7 bar

17 Robinet de vidange sanitaire

18 Vase d'expansion sanitaire

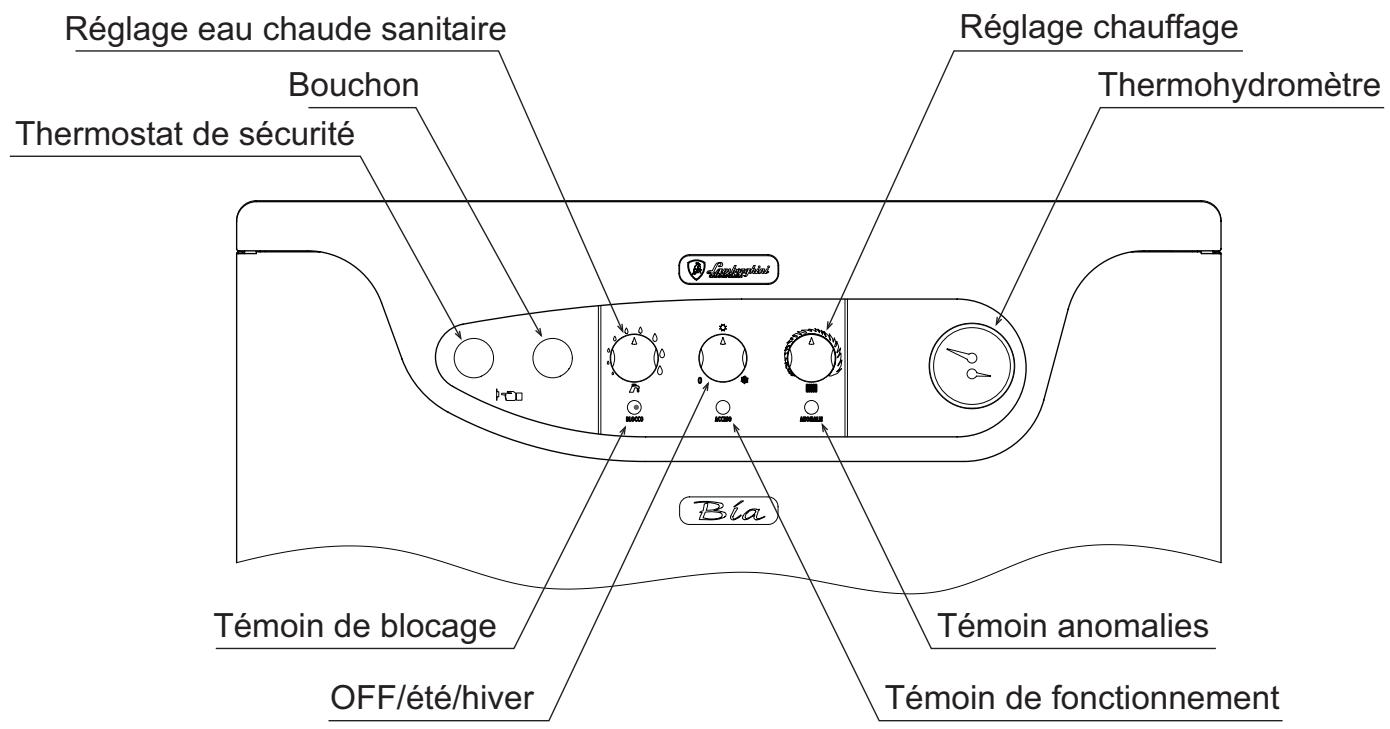

TABLEAU DE COMMANDE

Réglage eau chaude sanitaire Bouchon Thermostat de sécurité Réglage chauffage Thermohydromètre Climouside Bla Témoin de blocage OFF/été/hiver Témoin anomalies Témoin de fonctionnement

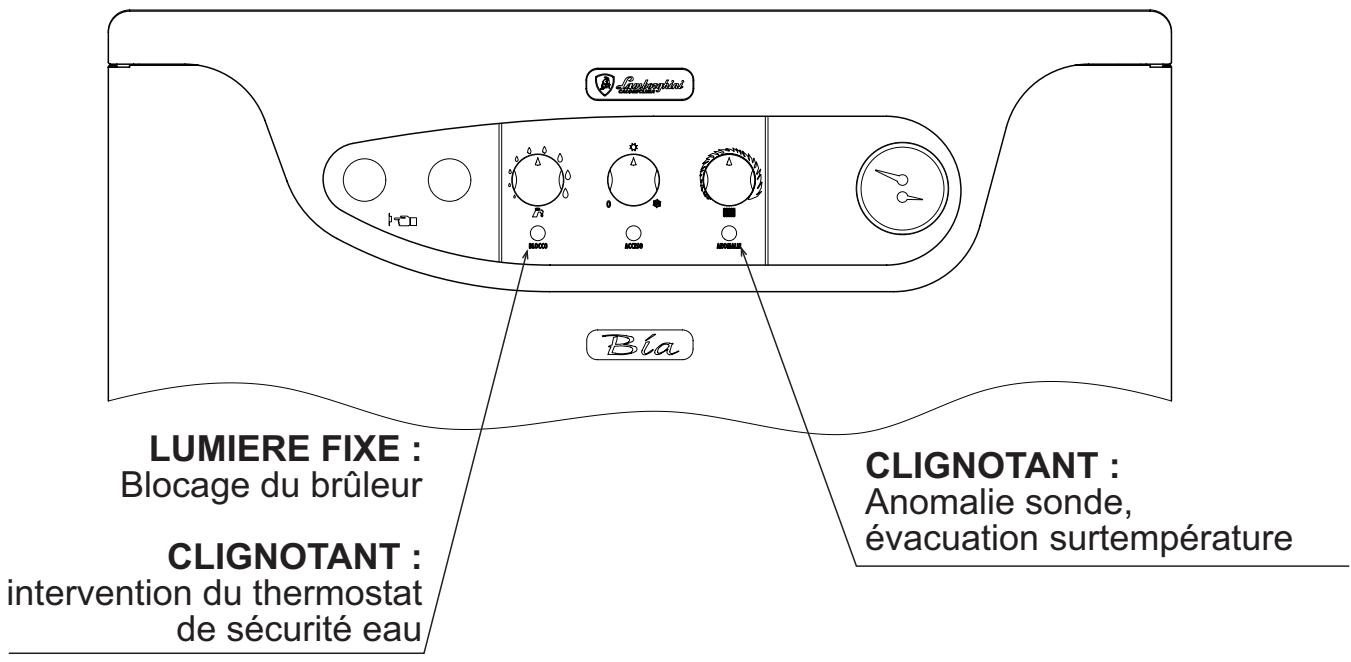

ANOMALIES

LUMIERE FIXE : Blocage du brûleur CLIGNOTANT : intervention du thermostat de sécurité eau Bla CLIGNOTANT : Anomalie sonde, évacuation surtempérature

RACCORDEMENTS ÉLECTRIQUES

Nous conseillons d'installer en amont de l'appareil un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm, muni de fusibles de 5 A max. Relier le câble d'alimentation à un réseau 230V-50 Hz en respectant les polarités Phase-Neutre.

Il est conseillé en outre de relier l'appareil à la ligne de mise à la terre.

N.B. Lamborghini décline toute responsabilité pour des dommages découlant de l'absence de connexion de mise à la terre de l'appareil et du non-respect des normes électriques en vigueur.

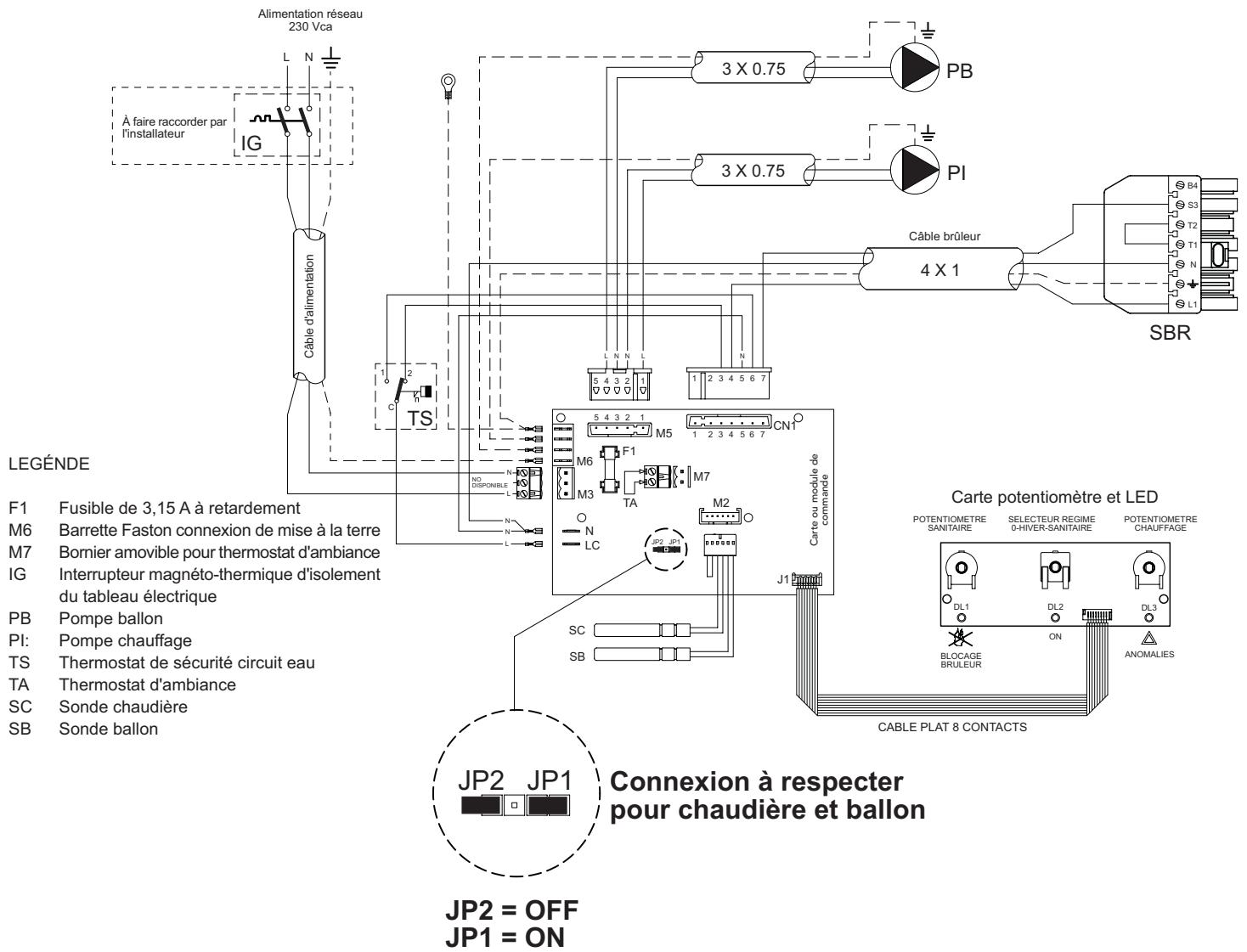

SCHÉMA DE PRINCIPE

Alimentation réseau 230 Vca L N A faire raccorder par l'installateur IG Câble d'alimentation TS LEGÉNDE F1 Fusible de 3,15 A à retardement M6 Barrette Faston connexion de mise à la terre M7 Bornier amovible pour thermostat d'ambiance IG Interrupteur magnéto-thermique d'isolement du tableau électrique PB Pompe ballon PI: Pompe chauffage TS Thermostat de sécurité circuit eau TA Thermostat d'ambiance SC Sonde chaudière SB Sonde ballon JP2 JP1 Connexion à respecter pour chaudière et ballon JP2 = OFF JP1 = ON 3 X 0.75 PB 3 X 0.75 PI Câble brûleur 4 X 1 SBR Carte ou module de commande CN1 M6 F1 M5 1 2 3 4 5 6 7 M3 TA M7 LC JP2 JP1 SC SB CABLE PLAT 8 CONTACTS Carte potentiomètre et LED POTENTIOMETRE SANITAIRE SELECTUR REGIME 0-HIVER-SANITAIRE POTENTIOMETRE CHAUFFAGE DL1 DL2 DL3 BLOCAGE BRULEUR ON ANOMALIES

FONCTIONS

FONCTION ANTIGEL

Pour les températures de chaudière inférieures ou égales à 5°C, la chaudière et le circulateur du circuit de chauffage se mettent en marche simultanément. Une fois atteinte la température de 20°C, le circulateur de chauffage s'arrête et le circulateur du ballon se met en marche pendant 3 minutes. À la fin du cycle de chauffage, la chaudière est remise en veilleuse (stand-by).

FONCTION D'ÉVACUATION DES SURTEMPÉRATURES

Si la température de la chaudière est égale ou supérieure à 92 °C, l'électronique activera la fonction évacuation par l'intermédiaire du circulateur sanitaire et mettra en évidence l'anomalie sur le tableau de commande (LED orange clignotante) jusqu'à ce que la température devienne inférieure ou égale à 90°C. Le signal d'anomalie sur le tableau s'éteint, alors que la post-circulation sanitaire reste active pendant 4 minutes.

Toutes les 168 heures au moins le système active la fonction anti-légionelles et la température du ballon est "forcée" à une valeur égale au paramètre ajusté à 65°C.

FONCTION POST-CIRCULATION

À l'intervention du thermostat d'ambiance ou du ballon correspond l'activation de la fonction de post-circulation de 3 min.

INSTALLATION

L'installation de la chaudière doit être effectuée conformément aux normes en vigueur, suivant les instructions du constructeur et par un professionnel qualifié. Il notamment recommandé de respecter les normes en matière de sécurité et de celles portant sur la construction et l'emplacement des conduits de fumées.

RACCORDEMENT HYDRAULIQUE

Effectuer le raccordement hydraulique en respectant les indications inscrites à proximité de chaque raccord et celles indiquées dans la figure 1 de ce manuel. Le raccordement doit être effectué de manière que les tuyauteries ne puissent pas véhiculer des tensions. L'appareil est livré avec vase d'expansion. À ce propos, il est bon de rappeler que la pression de remplissage de l'installation doit être comprise entre 1,2 et 1,5 bar.

Il est conseillé de raccorder la chaudière à un conduit de fumée en bon état conformément aux normes en vigueur.

Le tube de liaison chaudière-conduit de fumée doit être réalisé en un matériau adapté pour résister à la température et à la corrosion. Il est important de bien réaliser l'étanchéité aux points de liaison et d'isoler tout le tube de liaison chaudière-conduit de fumée pour éviter la formation de condensation.

CONTRÔLES ET VÉRIFICATIONS

AVANT LE PREMIER ALLUMAGE

Avant le premier allumage, il est utile de vérifier:

• L'installation doit être remplie à la pression correcte et purgée.
• qu'il n'y pas de fuites d'eau ou de pertes de combustible.
• que la tension d'alimentation est correcte (doit correspondre avec celle indiquée sur la plaque).
• que le conduit de fumée est exécuté correctement et qu'il ne traverse de parties inflammables ni se situe à proximité de celles-ci.
• qu'il n'y pas de substances inflammables aux alentours de la chaudière.
• que le brûleur est dimensionné à la puissance de la chaudière.
• que les vannes d'arrêt de l'eau sont ouvertes.
• la position et le tarage des thermostats.
• le débit d'eau sanitaire.

APRÈS LE PREMIER ALLUMAGE

Après le premier allumage, il est utile de vérifier:

• que le brûleur fonctionne correctement. Ce contrôle doit être effectué avec les instruments prévus à cet effet.
• que les thermostats fonctionnent correctement.
• que l'eau circule.
• L'évacuation des fumées doit s'effectuer complètement par le conduit de cheminée.

ALLUMAGE - EXTINCTION

PREMIER ALLUMAGE

Après les contrôles préliminaires, effectuer les opérations d'allumage suivantes:

• ouvrir la vanne d'arrêt du combustible.
• régler le thermostat chaudière à la valeur désirée.
• fermer l'interrupteur en amont de la chaudière et l'interrupteur Été/Hiver situé sur le tableau de commande.

EXTINCTION

Pour les courtes périodes d'inutilisation, il suffit d'agir sur l'interrupteur allumé/éteint situé sur le tableau de commande.

Pour les longues périodes d'arrêt en hiver et afin d'éviter les dommages causés par le gel, il est nécessaire de verser l'antigel approprié dans l'installation et de vidanger complètement celle-ci.

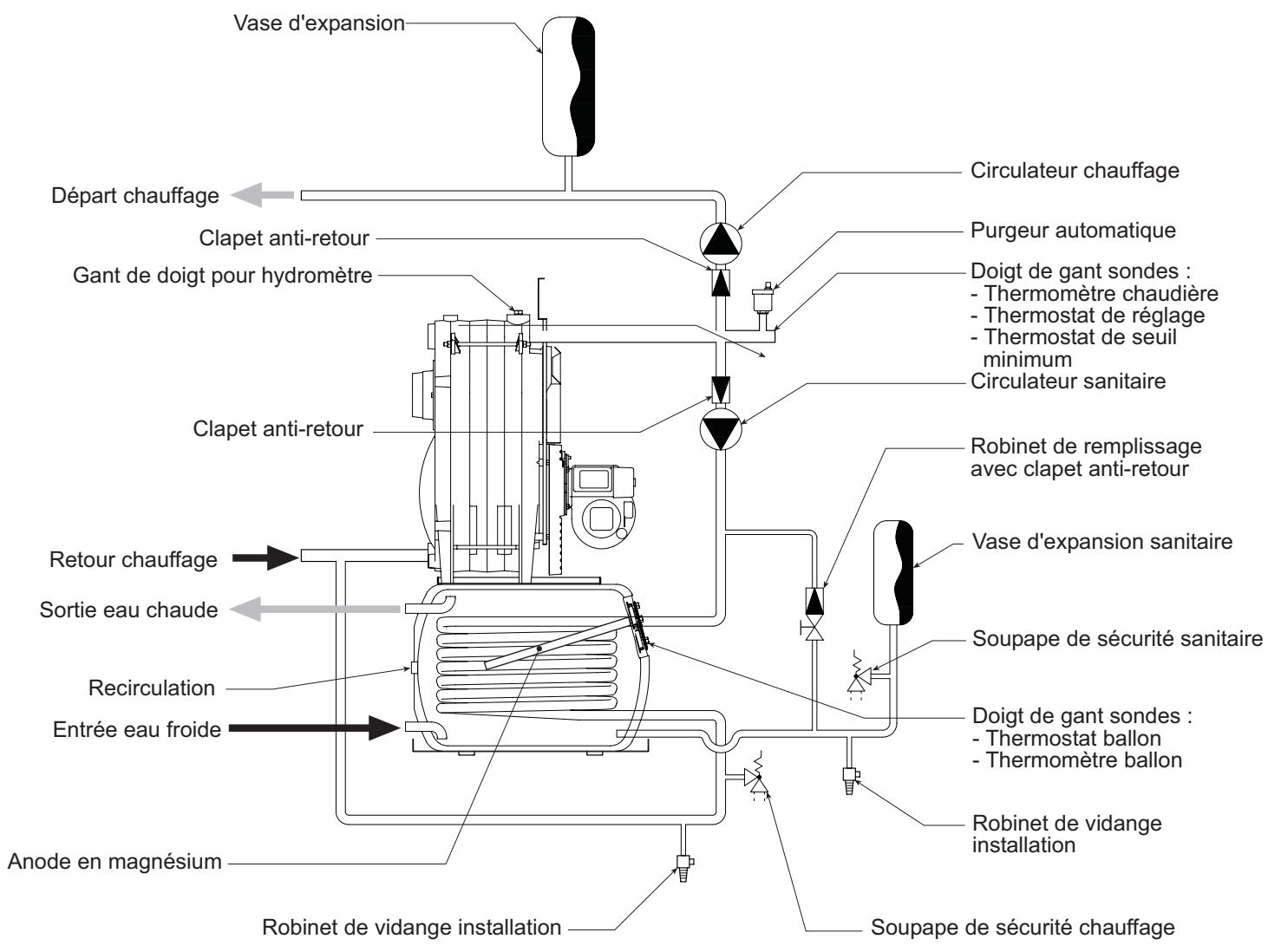

CIRCUIT HYDRAULIQUE

Vase d'expansion Départ chauffage Clapet anti-retour Gant de doigt pour hydromètre Clapet anti-retour Retour chauffage Sortie eau chaude Recirculation Entrée eau froide Anode en magnésium Robinet de vidange installation Circulateur chauffage Purgeur automatique Doigt de gant sondes : - Thermomètre chaudière - Thermostat de réglage - Thermostat de seuil minimum Circulateur sanitaire Robinet de remplissage avec clapet anti-retour Vase d'expansion sanitaire Soupape de sécurité sanitaire Doigt de gant sondes : - Thermostat ballon - Thermomètre ballon Robinet de vidange installation Soupape de sécurité chauffage

RÉGLAGE DU BRÛLEUR

Pour le réglage du brûleur, lires les informations contenues dans la notice du brûleur.

ENTRETIEN

L'entretien de la chaudière doit être effectué par un professionnel qualifié. Les contrôles de l'appareil doivent être effectués au moins une fois par an avant l'hiver et, en particulier, contrôler l'état de propreté de la chaudière et le bon fonctionnement de ses dispositifs de commande et de sécurité, ainsi que le fonctionnement et l'état du brûleur. Il ne faut pas oublier non plus de vérifier l'état du système ou dispositif d'évacuation des fumées.

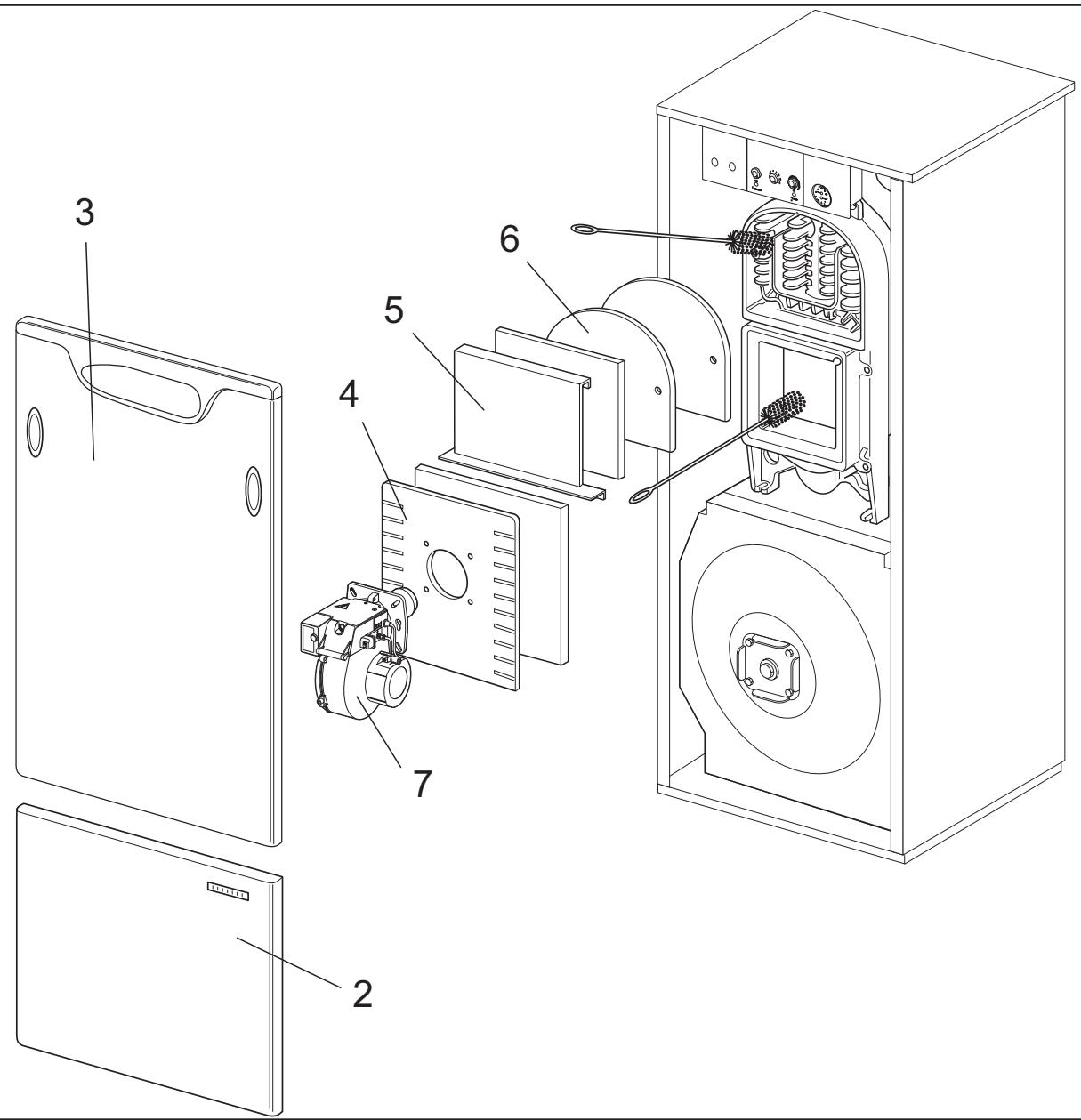

Nettoyage de la chaudière

• Couper la tension d'alimentation de la chaudière.
• Retirer les panneaux 2,3,4,5,6 et déposer le brûleur 7.
• Nettoyer l'intérieur de la chaudière et contrôler le ballon.
• Contrôler le conduit de fumée. Le nettoyer si nécessaire.

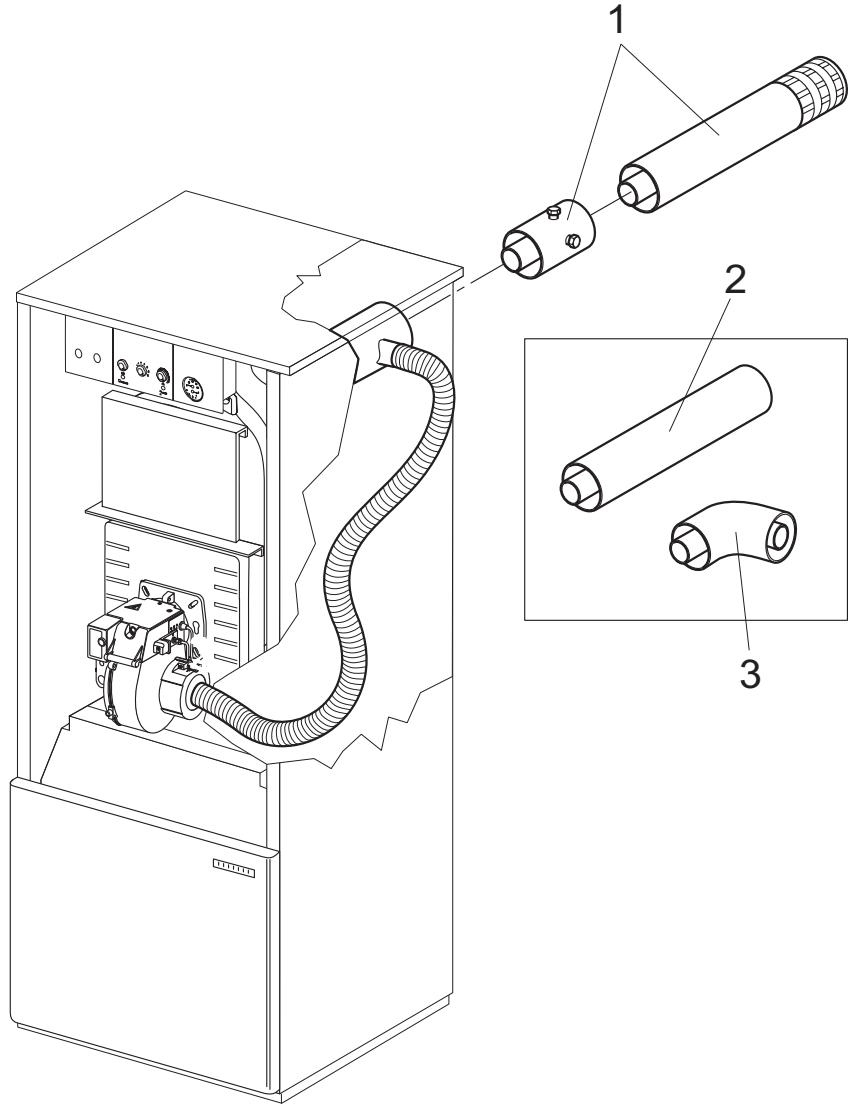

Installation recommandée et réalisable uniquement avec des brûleurs à gazole et avec des accessoires d'origine Lej-line.

Les chaudières mod. BIA 30-90 ST et BIA 40-120 ST sont prédisposées pour aspiration/évacuation concentriques. Le kit évacuation concentrique comprend un terminal pour l'évacuation murale et des prises de prélèvement pour l'analyse de la combustion.

La longueur maximale de l'évacuation est de 3 m. Toutes les fois qu'un coude 90° supplémentaire est nécessaire, la longueur doit être réduite d'un mètre.

ATTENTION: Le tarage du brûleur doit être effectué avec la chaudière à régime (c'est-à-dire à la température maxi qu'atteindra l'air de combustion).
