| Marque | LAMBORGHINI |
| Modèle | INOVA L 20 MCS W TOP |
| Type de produit | Chaudière gaz murale à chambre étanche |
| Catégorie | II 2E 3+ |
| Puissance thermique utile maximale (chauffage) | 23,38 kW |
| Puissance thermique utile minimale (chauffage) | 10,99 kW |
| Puissance thermique foyer maximale | 25,2 kW |
| Production d'eau chaude sanitaire (débit continu) | 10,8 L/min |
| Pression de service circuit chauffage | 0,4 - 3 bar |
| Pression de service circuit ECS | 6 bar |
| Capacité du vase d'expansion | 8 L |
| Alimentation électrique | 230 V - 50 Hz |
| Puissance électrique absorbée | 147 W |
| Indice de protection | IP44 |
| Poids net | 47 kg |
| Type de gaz compatible | Gaz naturel (G20) / Gaz liquide (G30/G31) |
| Température maximale de l'eau | 90 °C |
| Type d'allumage | Électronique avec contrôle de flamme à ionisation |
| Évacuation des fumées | Concentrique ou double conduit (type C12-C32-C42) |
| Dispositifs de sécurité | Pressostat manque d'eau, thermostat de sûreté totale, pressostat fumées |
| Réglages disponibles | Puissance chauffage, température ECS, allumage lent, timer |
| Entretien | Par personnel qualifié, vérification annuelle recommandée |
| Pièces de rechange | Utiliser exclusivement des pièces d'origine LAMBORGHINI |
FOIRE AUX QUESTIONS - INOVA L 20 MCS W TOP LAMBORGHINI
Questions des utilisateurs sur INOVA L 20 MCS W TOP LAMBORGHINI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz au format PDF gratuitement ! Retrouvez votre notice INOVA L 20 MCS W TOP - LAMBORGHINI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil INOVA L 20 MCS W TOP de la marque LAMBORGHINI.
MODE D'EMPLOI INOVA L 20 MCS W TOP LAMBORGHINI
MERCI DE BIEN VOULOIR REMETTURE LA "NOTICE D'UTILISATION" A L'UTILISATEUR
INDEX
NORMES GENERALES 4
DESCRIPTION 5
COMPOSANTS PRINCIPAUX 6
CHARACTERISTIQUES TECHNIQUES - DIMENSIONS 7
REGLAGE GAZ - INJECTEURS 8
CONNEXIONS ELECTRIQUES 9
CIRCUIT HYDRAULIQUE 14
RACCORDEMENT DE L'EVACUATION DES FUMEES 16
INSTALLATION 17
ALLUMAGE 17
REGLAGES 19
FONCTIONNEMENT AVEC DIFFERENTS TYPES DE GAZ 20
ARRET 21
ENTRETIEN 21
ANOMALIES DE FONCTIONNEMENT 22
... pour l'excellent choix. Nous vous remercions de la préférence accordée à nos produits. Depuis 1959, LAMBORGHINI CALORECLIMA est activement présente en Italie et dans le monde avec un réseau capillaire d'Agents et de concessionnaires qui garantissent une présence constante du produit sur le marché.
Ce réseau de vente est appuyé par un Service Après-Vente "LAMBORGHINI SERVICE", chargé d'un entretien qualifié du produit.
Pour l'installation et le positionnement de la chaudière: RESPECTER SCRUPULEUSEMENT LES NORMES LOCALES EN VIGUEUR.
Lire attentivement les instructions contenues dans la présente notice car elles fournissent des informations importantes sur la sécurité, l'installation et l'entretien.
Bien conserver cette notice pour toute consultation ultérieure. L'installation doit être prise en charge par un personnel qualifié responsable du respect des normes de sécurité en vigueur.
NORMES Generales
- Ce livre est partie intégrante et essentielle du produit. Lire attentivement les conseils contenus dans le livre car ils fournissent des indications importantes sur la sécurité d'installation, l'utilisation et l'entretien. Bien conserver ce livre pour toute consultation ultérieure. L'installation de la chaudière doit être effectuée en conformité avec les normes en vigueur, selon les instructions du fabricant et par un personnel qualifié. Une installation erronée peut provoquer des dommages aux personnes, aux animaux ou aux choses pour lesquels le fabricant ne peut être retenu responsable.
- Après avoir retiré les emballages, s'assurer de l'intégrité du contenu. En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur. Les éléments composant l'emballage (cage en bois, clous, agrafes, sachets en plastique, polystyrène expansé, etc...) ne doivent pas être laissés à la portée des enfants car ils peuvent constituer une source de danger.
- Cette chaudière sert à chauffer l'eau à une température inférieure à la température d'ébullition à pression atmosphérique. Elle doit être connectée à une installation de chauffage compatible avec ses performances et sa puissance.
- Cet appareil ne devra être utilisé que pour l'usage pour lequel il a été expressément conçu. Tout autre usage doit être considéré comme incorrect et par conséquent dangereux. Le fabricant ne peut être retenu responsable des dommages eventuels dus à des usages incorrects et irraisonnables.
TOUTES LES OPERATIONS D'INSTALLATION, D'ENTRETIEN ET DE TRANSFORMATION DE GAZ DOIVENT ETRE EFFECTUEES PAR UN PERSONNEL AGREE ET QUALIFIE.
Pour l'installation et le bon fonctionnement, nous recommandons l'utilisation exclusive d'accessoires et de pièces de rechange LAMBORGHINI.
En cas d'odeur de gaz, ne pas appuyer sur les interrupteurs électriques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz.
Description
Fonctionnement entièrement automatique. Le gaz est généré par un tableau électronique avec les caractéristiques suivantes:
- possibilité de réglage de la puissance de chauffage ; possibilité de réglage de l'allumage lent ;
- possibilité d'adaptation pour des installations au sol; modulation gaz à niveaux, pour le chauffage et l'eau chaude sanitaire (pour les modèles INOVA L 20
Les modèles INOVA sont équipés de:
Pressostat manque d'eau Thermostat de sûreté totale Échangeur fumées à haut rendement; Soupape pressostatique de déviation; Chauffe-eau instantané.
INOVA L20 MC W TOP
Allumage électronique avec contrôle de flamme à ionisation. La combustion et l'évacuation des fumées sont de type atmosphérique. Modèle équipé de dispositif pour le contrôle de l'évacuation des fumées, FLUE CONTROL.
INOVA L20 MCS W TOP
Modèle équipé de tableau électronique pour l'allumage automatique et le contrôle de la flamme par électrode d'ionisation.
Par mesure de sécurité, l'efficacité de l'électroventilateur est contrôlée par un pressostat.
L'évacuation des fumées peut être réalisée essentiellement au moyen de :
tubulure concentrique à celle de l'aspiration de l'air;
tubulaire double, avec tube pour l'évacuation des fumées et tube pour l'aspiration de l'air de combustion.

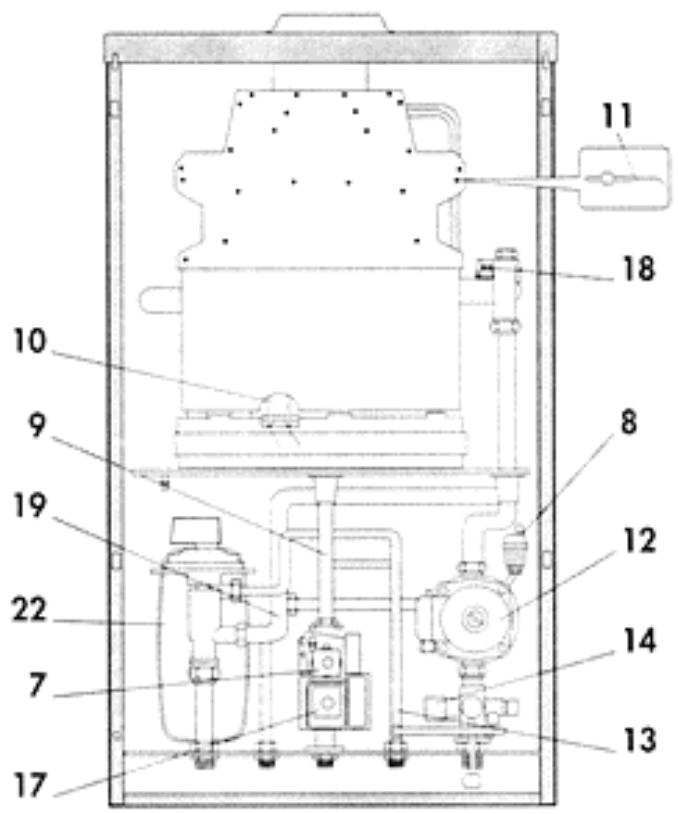

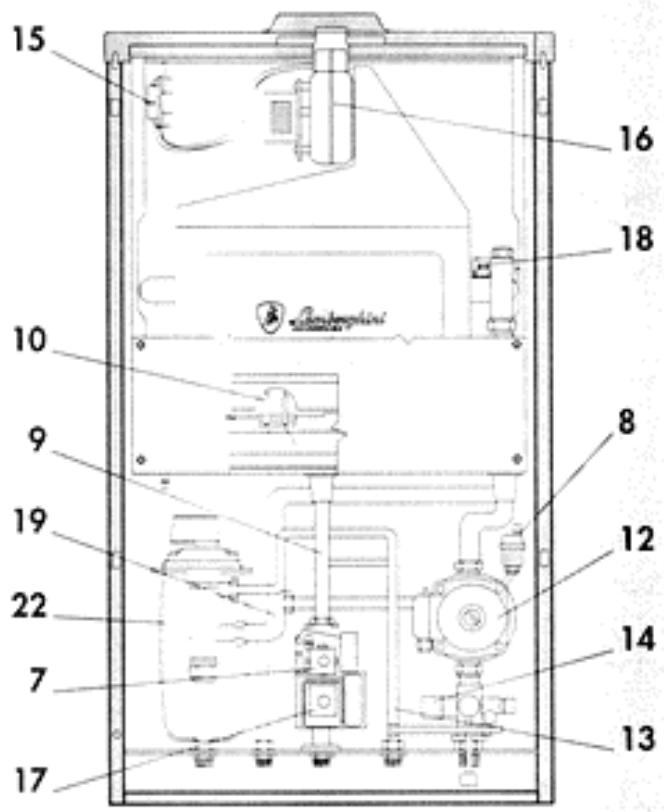

INOVA L20 MCS W TOP U/F

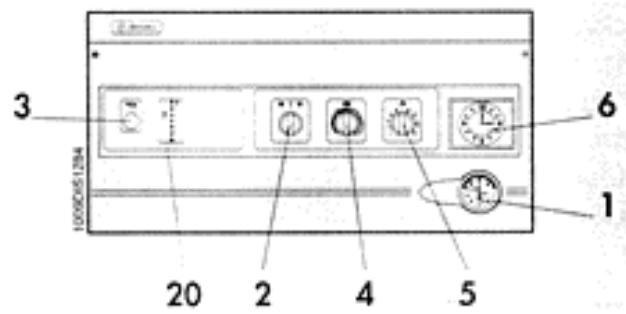

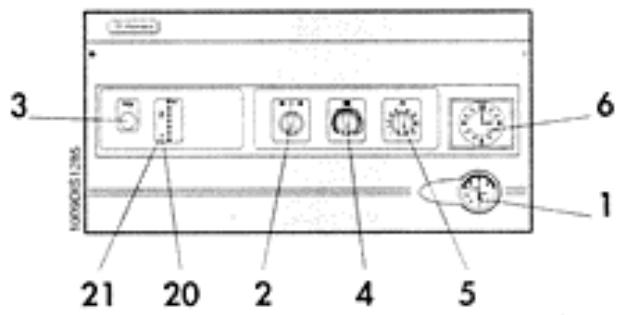

1 Hydromètre 2 Sélecteur de fonctionnement 3 Témoin de blocage et bouton-poussoir de réarmement 4 Potentiomètre de réglage de l'eau chaude sanitaire 5 Potentiomètre de réglage du chauffage 6 Horloge de programmation (sur option) 7 Bobine modulante 8 Soupape automatique échappement de l'air 9 Prise de pression gaz 10 Electrodes d'allumage
11 FLUE CONTROL (mod. MC) 12 Circulateur 13 Robinet de remplissage 14 Pressostat manque d'eau 15 Pressostat fumées (mod. MCS) 16 Ventilateur (mod. MCS) 17 Soupape gaz 18 Thermostat de sûreté totale 19 Sonde température 20 Témoin manque d'eau - ON-OFF 21 Témoin du FLUE CONTROL (mod. MC) 22 Échangeur à plaques
DIMENSIONS mm
INOVA L20 MCS W TOP U/F
CHARACTERISTIQUES TECHNIQUES
| odele | Puisance thermique | Puisance therm. minimale | Raccords | Pression d'exercice BARS | Production eau chaude | Vase d'expan sion | Poids | |||||||||||||
| foyer | utile | foyer | utile | Installation | Gaz | Utilisations | Circuit chaudiage bars | Circuit E.C.S. bars | Débit continu bars | Débit minimum | ||||||||||
| Départ | Retour | Entrée | Sortie | |||||||||||||||||
| kW | kcal/h | kW | kcal/h | kW | kcal/h | kW | kcal/h | ∅ | ∅ | ∅ | ∅ | ∅ | max. | min. | max. | lt/min. | lt/min. | lt. | kg. | |
| VA L20 MC W TOP | 25,2 | 21.672 | 22,75 | 19.565 | 12,7 | 10.922 | 11,04 | 9.804 | 3/4" | 3/4" | 1/2" | 1/2" | 1/2" | 3 | 0,4 | 6 | 10,8 | 2,5 | 8 | 42 |
| VA L20 MCS W TOF | 25,2 | 21.672 | 23,38 | 20.106 | 12,7 | 10.922 | 10,99 | 9.458 | 3/4" | 3/4" | 1/2" | 1/2" | 1/2" | 3 | 0,4 | 6 | 10,8 | 2,5 | 8 | 47 |
| Version chaudière: mod. MC type B11 BS Température max. de l'eau 90°C | ||||||||||||||||||||
| mod. MCS type C12-C32-C42 Pression nominale du gaz: Gaz naturel 20/25 mbars | ||||||||||||||||||||
| Catégorie: II 2E 3+ | ||||||||||||||||||||

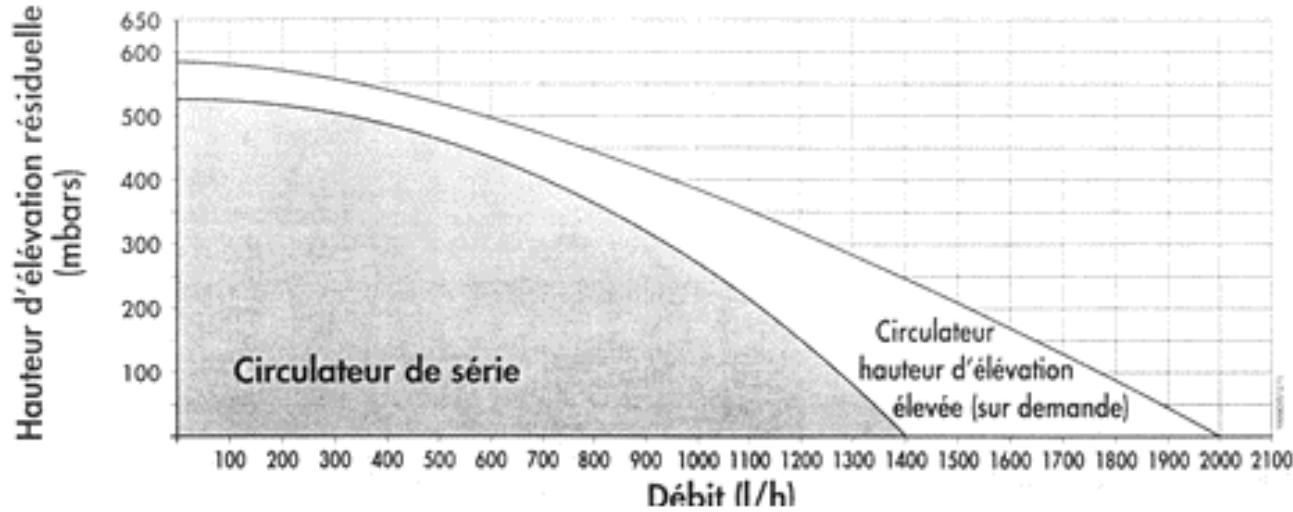

Characteristiques du circulateur
Débit/hauteur d'élevation disponible à l'installation
Reglage gaz - injecteurs
Les groupes thermiques quittent l'usine réglés et prédiposés pour fonctionner avec du GAZ NATUREL et du GAZ LIQUIDE. Ces réglages sont effectués avec le raccord du compensateur déconnecté (Pos. A) (mod. MCS).
Pour les réglages à effectuer, voir le tableau ci-dessous:
| Type de gaz | Pression aux injecteurs mbars | Débit | Injecteurs du brûleur | P.C.I. | |||
| INOVA L20 MC W TOP | INOVA L20 MCS W TOP | ||||||
| min. | max. | min. | max. | m3/h | Ø mm. | kcal/h | |
| GAZ NATURAL(G20-20 mbars) | 3,1 | 11,2 | 1,9 | 10,7 | 2,53 | 1,2 | 8.550 |
| GAZ LIQUIDE B(G30-28/30 mbars) | 6,6 | 24,6 | 6,2 | 25 | 0,73 | 0,75 | 29.330 |
| GAZ LIQUIDE P(G31-37 mbars) | 8,5 | 31,4 | 6,2 | 32,8 | 0,96 | 0,75 | 22.360 |

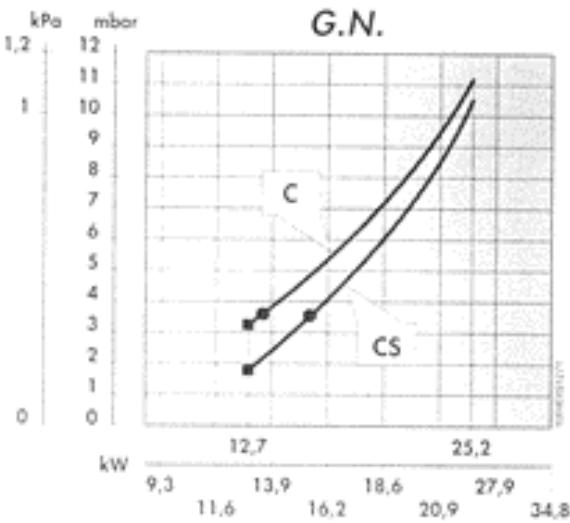

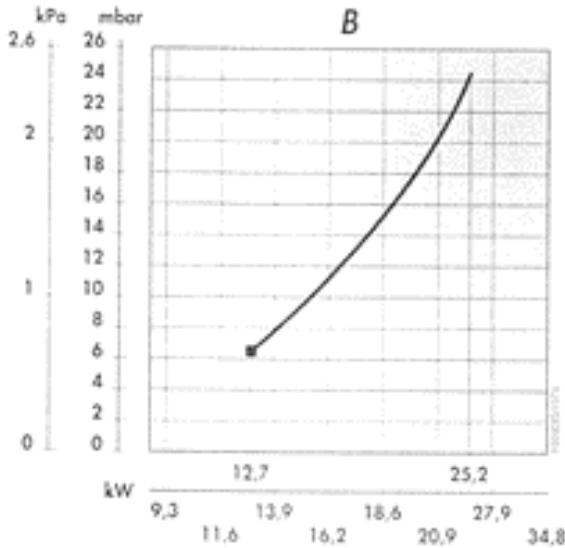

COURBE De pression au bruleur - puissance fournie

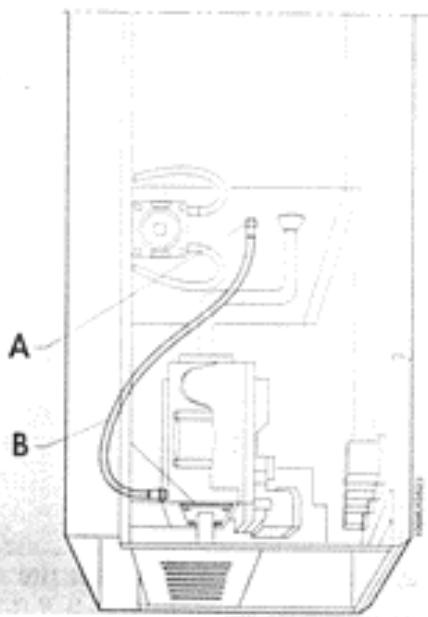

A Raccord compensateur B Tube de raccordement
Pour effectuer le réglage de la soupape gaz, agir de la façon suivante:
a) Couper le tube (B) du raccord (A) ; b) Effectuer le réglage ; c) Raccorder de nouveau le tube (B) au raccord (A).
■ Pression minimum (mbars) - Réglement allumage lent 3,4 mbars - Gaz naturel 6,6 mbars - Gaz liquide
Connexions electriques - schemas
Il faut brancher la chaudière sur un réseau d'alimentation 220-230 V - 50 Hz monophasé + terre, à l'aide du câble à trois fils en notation, en respectant la polarité LIGNE - NEUTRE.
Le branchement doit être effectué à l'aide d'un interrupteur bipolaire avec une ouverture minimale des contacts de 3 mm.
En cas de remplacement du câble d'alimentation, il faut utiliser un câble du type "HAR HOS VVF" 3 × 0.75 ~mm^2.
L'installation doit être conforme aux NORMES DE SECURITE EN VIGUEUR. Effectuer une installation de mise à la terre efficace.
| Tension volt | Fréquence Hz | Puisance absorbée kW | Dégré de protection IP | Bruit dB (A) | |||
| MC | MCS | MC | MCS | ||||
| 230 | 50 | 0,117 | 0,147 | 44 | 52 | 47 | |

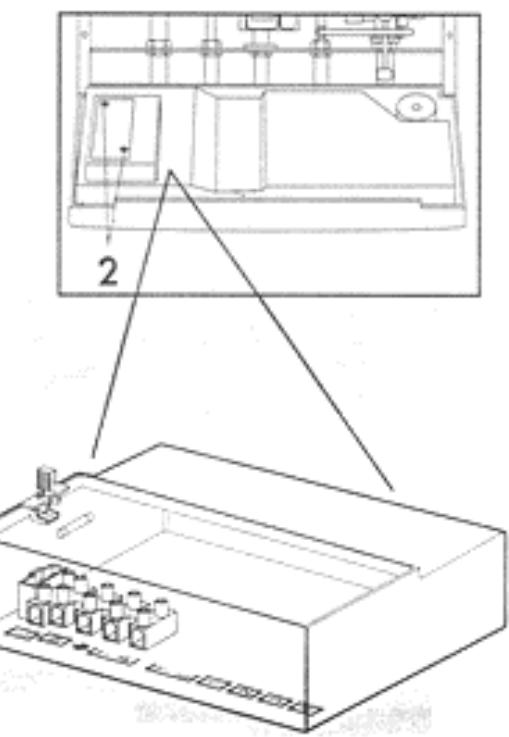

Pour accéder au tableau électrique où se trouvent la barrette de connexion d'alimentation, le branchement éventuel de l'horloge de programmation et le thermostat d'ambiance, effectuer les opérations suivantes:
Couper la tension à la chaudière à l'aide de l'interrupteur bipolaire; - Dévisser les deux vis (1) de fixation du panneau de contrôle de la chaudière (fig. 1); Tourner le panneau de contrôle A; - Dévisser les vis (2) de fixation du couvercle et accéder à la zone des branchements électriques (fig. 2).
Pour accéder à la fiche des niveaux et au tableau IONO, dévisser les vis (3) du panneau de fermeture B (fig. 3). En outre, pour effectuer les réglages des potentiomètres de réglage, à l'aide d'un tournevis, ôter les bouchons de protection (4) correspondants (fig. 3).
Fig. 1
Fig. 3 Fig. 2

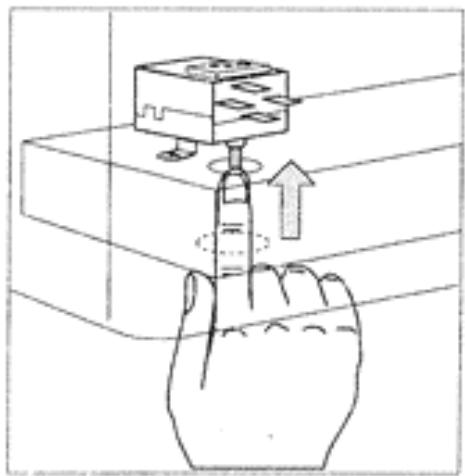

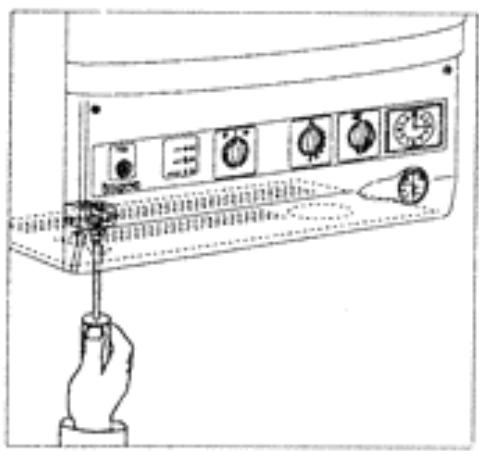

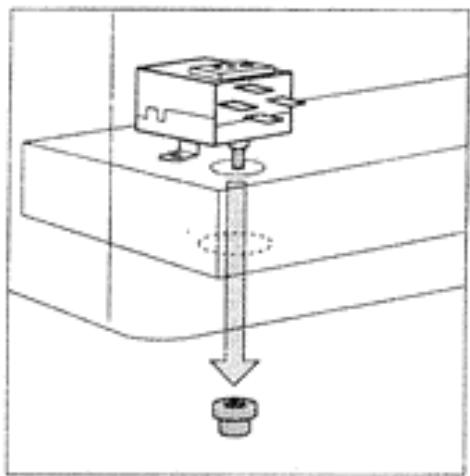

Rearmement du thermostat FLUE control
Devisser le bouchon du thermostat FLUE CONTROL.
Enlever le bouchon du thermostat FLUE CONTROL.
Procéder au réarmement en, enfonçant le bouton du thermostat, puis le refermer au moyen du bouchon prévu à cet effet.

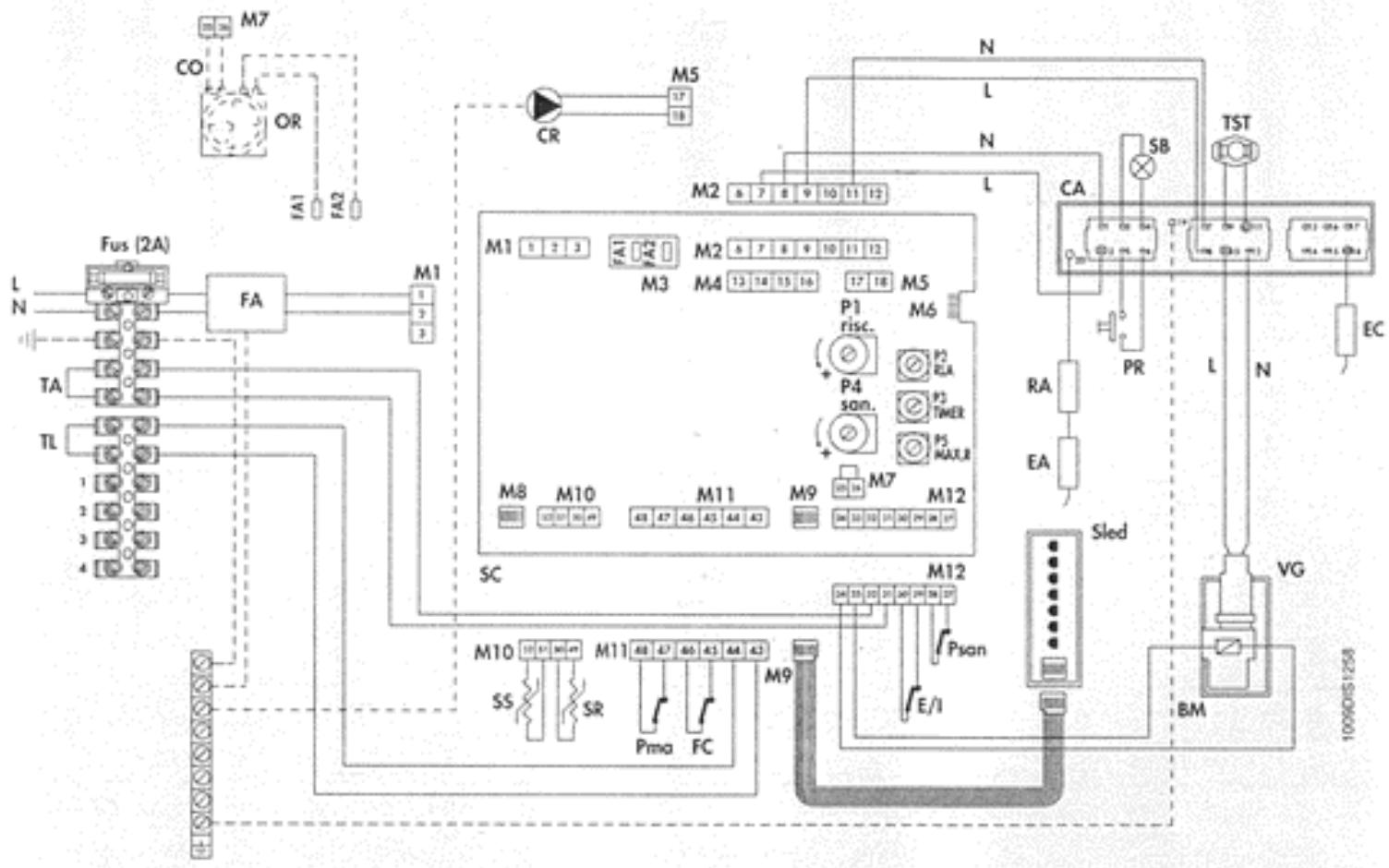

SCHEMA Electrique INOVA L20 MC w TOP u/f
Pour installer l'horloge, ôter le pont entre les bornes 25-26.
Pour installer les thermostats d'ambiance TA, TL, ôter les points et effectuer le branchement en utilisant le passé-fil en notation.
BM Bobine modulante CA Tableau d'allumage CO Contact horloge (éventuel) CR Circulateur EA Électrode d'allumage EC Électrode de contrôle EI Sélecteur été/hiver FA Filtre antiparasite FC Flue control Fus Fusable
IG Interrupteur général L Ligne N Neutre OR Horloge (sur option) P1-P2-P3-P4-P5 Potentiomètres Pma Pressostat manque d'eau PR Bouton-poussoir de rearmement Psan Priorité eau chaude sanitaire RA Résistance SB Témoin de mise en sécurité
SC Fiche de connexions Sled Fiche lampes témoins Sma Témoin manque d'eau SMT Sonde départ température SR Sonde chauffage SS Sonde eau chaude sanitaire TA Thermostat d'ambiance (éventuel) TST Thermostat de sûreté VG Soupape gaz

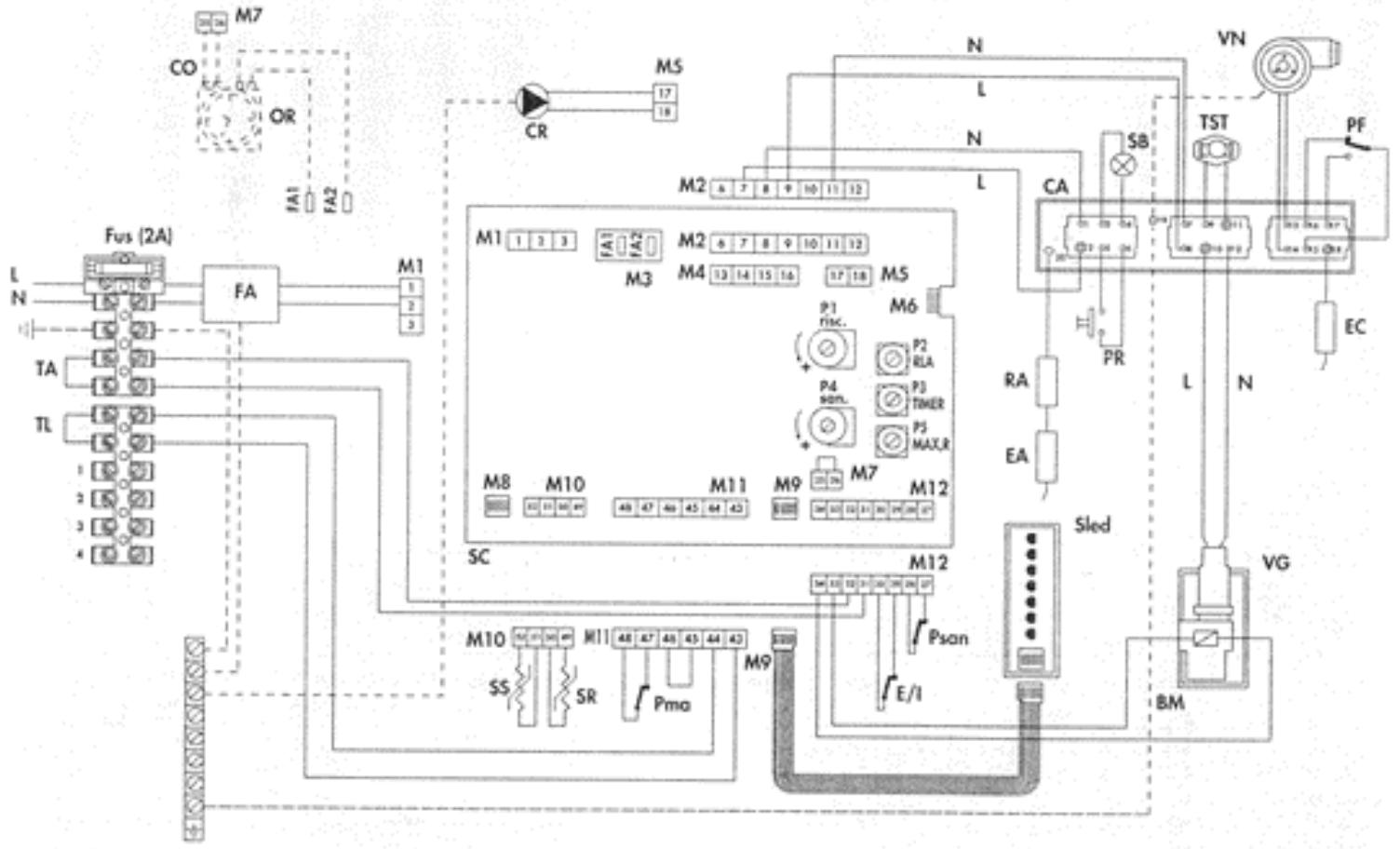

SCHEMA Electrique INOVA L20 MCS w TOP u/f
Pour installer l'horloge, ôter le pont entre les bornes 25-26.
Pour installer les thermostats d'ambiance TA, TL, ôter les ponts et effectuer le branchement en utilisant le passé-fil en notation.
BM Bobine modulante CA Tableau d'allumage CO Contact horloge (éventuel) CR Circulateur EA Électrode d'allumage EC Électrode de contrôle E/I Sélecteur été/hiver FA Filtre antiparasite Fus Fusible L Ligne
N Neutre OR Horloge (sur option) P1-P2-P3-P4-P5 Potentiomètres PF Pressostat des fumées Pma Pressostat manque d'eau PR Boulon-poussoir de rearmement Psan Priorité eau chaude sanitaire RA Résistance SB Témoin de blocage SC Fiche de connexions
Sled Fiche lampes témoins SR Sonde chauffage SS Sonde eau chaude sanitaire TA Thermostat d'ambiance (éventuel) TL Thermostat limite (éventuel) TST Thermostat de sûreté VG Soupape gaz VN Ventilateur

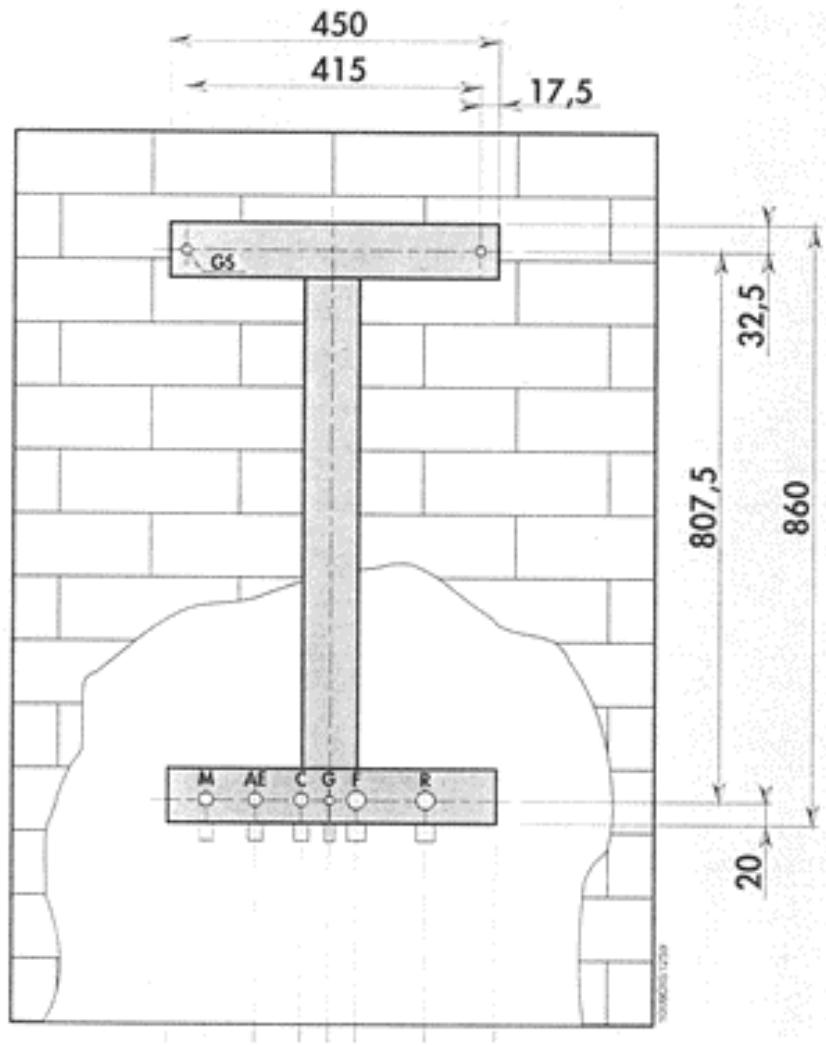

Branchement hydraulique
Lorsque les crochets de support sont fixés, enfilez le gabarit de montage et le mettez contre le mur ; en partant des raccords des extrémités montés précédemment sur le gabarit, procédez à la pose de toutes les tuyauteries : tuyau de refoulement de l'installation, de retard de l'installation, d'eau froide, d'eau chaude et, éventuellement aussi, de gaz et d'alimentation de la ligne électrique avec thermostat d'ambiance.
Lorsque les tuyauteries sont installées, on peut dévisser les raccords des extrémités et introduire des bouchons ordinaires fermés pour effectuer l'essay hydraulique de l'installation. Le gabarit peut être enlevé ou non, car après les travaux de finition de la paroi (plâtre ou carrelage), il sera noyé dans le mur; seuls les deux crochets de support et une ouverture en correspondance des raccords restent visibles lorsque le mur est achevé. Placer alors la chaudière sur les deux crochets de support grâce aux trous pratiqués dans la partie postérieure du châssis, la mesure complètement contre le mur terminé et fixer les deux contre-écrous sur les crochets.
Procéder ensuite au branchement hydraulique au moyen des tuyaux fournis avec l'équipement, en les coupant sur mesure en fonction de la distance entre les raccords de la chaudière et ceux du gabarit situés sur le mur.
C Eau chaude 1/2" G Gaz 1/2" - 3/4"
(voir robinet en notation)
Eau d'alimentation de la chaudière 1 / 2^ (froide) AE Alimentation électrique M Refoulement de l'installation 3 / 4^ R Retour de l'installation 3 / 4^ GS Crochets de support 10 mm N. B. : Prévoir des raccords hydrauliques femelles.
87,5

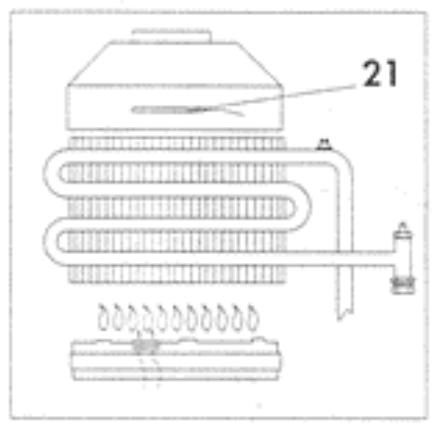

Circuit hydraulique
VERSION INOVA L20 MCS W TOP VERSION INOVA L20 MC W TOP
AA Recul du I'installation 4 BB Sortie de I'eau chaude sanitaire CC Gaz 5 DD Entree de I'eau froide 6 EE Remplissage 7 FF Retour 8 GG By-Pass 9
1 Échangeur à plaques 10 2 Modulateur 11 3 Vanne hydraulique à 3 voies

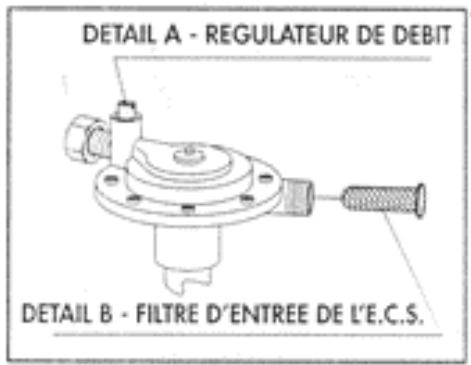

Microrupteur de priorité eau chaude sanitaire Régulateur débit E. C. S. Sonde température chaudière Soupape gaz Robinet de remplissage Hydromètre Soupape de surtension chauffage Robinet de vidage Pressostat manque d'eau
13 Circulateur 14 Bruleur 15 Échangeur des fumées 16 Vase d'expansion 17 Pressostat des fumées (mod. MCS) 18 Ventilateur (mod. MCS) 19 Vanne de décharge d'air automatique 20 Thermostat de sûreté totale (TST) 21 Flue control (mod. MC)
Raccordement de l'evacuation des FUMEES MOD. INOVA L20 MCS w TOP
La chaudière est à combustion en chambre étanche par rapport au milieu dans lequel elle se trouve. Elle ne nécessite donc aucune ventilation particulière et peut même être installée dans des pièces de petites dimensions, des débarras, des petits ateliers. On peut envisager différentes possibilités d'évacuation des produits de la combustion et d'aspiration de l'air de l'extérieur ; pour l'évacuation/aspiration, on a prévu essentiellement deux types de base :
évolution/aspexion de type concentrique, évacuation/aspexion de type dédoublé.
Grâce à des kits mis au point, on peut effectuer le raccordement à des conduits concentriques, des conduits d'aération, des cheminées séparées, etc...; certaines solutions possibles sont représentées sur la figure ci-dessous:
Pour la mise en place et les distances des raccords de tirage aux fenêtres, portes, etc..., respecter les normes en vigueur.
MOD. INOVA L20 MC W top-u/i
La chaudière est conçue pour être raccordée à une cheminée et/ou à un carneau montant; elle peut également évacuer les produits de la combustion directement à l'extérieur.

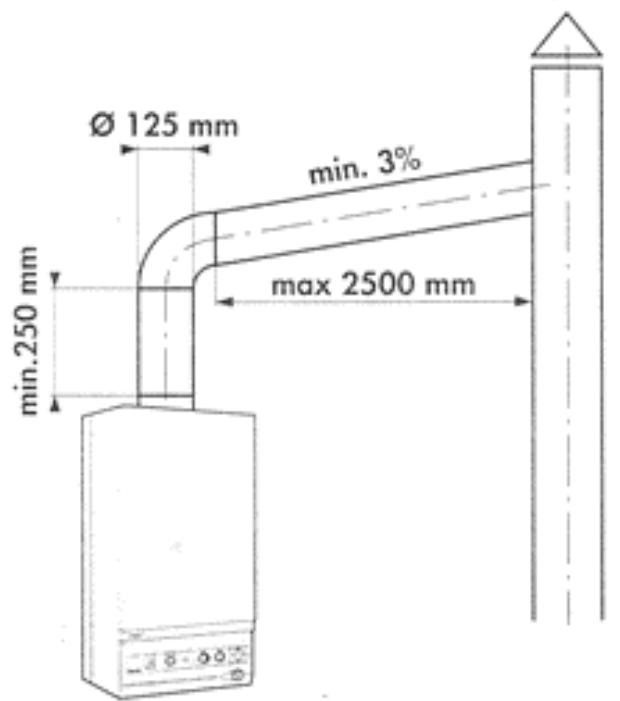

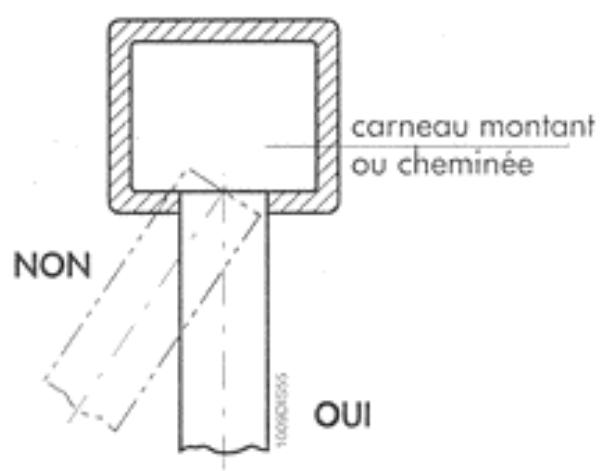

Raccordement a une cheminee
Le raccordement à une cheminée ou à un carneau montant doit être effectué par un conduit de fumées avec les caractéristiques suivantes:
etre etanche, comme doit Ietre le raccordement a la cheminee; être réalisé avec un matériel approprié; les raccords doivent etre visibles; ne pas avoir plus de trois changements de direction, non supérieurs a n°3, qui doivent etre realizedes avec des angles internes supérieurs a et en utilisant des elements courbes; ne pas avoir de dispositifs d'arrêt; avoir l'axe du parcours final d'entree perpendicular a la paroi interne opposee de la cheminee; - doit être solidement fixé, être étanché à l'entrée, sans dépasser à l'intérieur; de préférence, ne receivevoir qu'une seule chaudière; respecter les normes locales en vigueur.
Installation
L'installation doit être prévue dans une pièce bien aérée, sans vapeurs corrosives et doit être conforme aux dispositions des lois se rapportant à l'évacuation des produits de la combustion selon les normes en vigueur. On recommande de façon particulière, de respecter les normes en vigueur en matière de sécurité et celles qui régissent la construction et l'emplacement des canneaux montants.
Mise en service de l'installation
Ouvrir les fenêtres et les portes et éviter la présence de flammes libres. Effectuer la purge de l'air. Vérifier qu'il n'y ait pas de fuites de gaz (utiliser une solution savonneuse ou un produit équivalent).
Avant d'installer la chaudière, il est important de libérer les conduites du réseau d'eau des impuretés eventuelles. Pour effectuer cette opération, utiliser de l'air ou du gaz inerte. Successivement, il faut vérifier que la chaudière soit prédisposée pour le type de gaz que l'utilisateur a à sa disposition.
Remlissage de l'installation
Ouvrir lentement le robinet d'alimentation jusqu'à ce que la pression de l'installation, indiquée sur l'hydromètre, atteigne la valeur de 1 bar, puis le refermer. Contrôler que le bouchon de la soupape de purge d'air automatique soit desserré, et actionner plusieurs fois le circulateur pour éliminer l'air présent dans le circuit.
Allumage
Ouvrir le robinet du gaz et tourner le sélecteur dans la position désirée : le brûleur s'allumera automatiquement.
Si l'allumage n'a pas lieu, contrôler que le bouton-poussoir de mise en sécurité soit allumé et, dans ce cas, appuyer dessus pour que la chaudière répète l'opération d'allumage.
Régler ensuite la température du chauffage et de l'eau chaude sanitaire comme souhaitée en intervenant sur les sélecteurs.

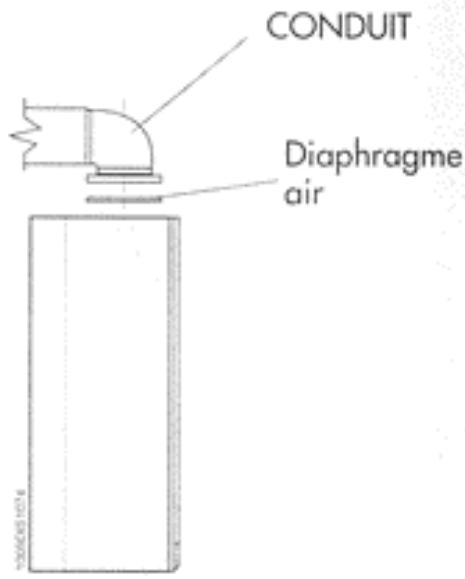

Conduit concentrique
Installer le coude concentrique en le positionnant dans la direction souhaitée et y enfiler le joint d'étanchéité, puis installer le diaphragme approprié (voir tableau ci-dessous).
Installer les tubes d'aspiration et d'évacuation des fumées en respectant les indications du schéma d'installation correspondant. Il faut maintenir le conduit d'évacuation des fumées légèrement incliné vers l'extérieur.
CONDUIT CONCENTRIQUE
SCARICO SDOPIATO
CONDUIT
CONCENTRIQUE
CONDUIT
CONCENTRIQUE
Diaphragme 78 mm
Diaphragme Ø 82 mm (standard)
CONDUIT
DEDOUBLE
Diaphragme Ø 82 mm (standard)
Longueur max. CONDUIT DEDOUBLE
L'installation d'un coude dans le raccordement de la chaudière à la cheminée crée une perte de pression.
Les valeurs du tableau indiquent une réduction de tubulure linéaire.
| INSTALLATION TYPE | MISE EN PLACE CONDUIT A 90° | MISE EN PLACE CONDUIT A 45° |
| CONDUIT | 1 mt | 0,5 mt |
| CONCENTRIQUE | ||
| EVACUATION/ASPIRATION | 0,6 mt | 0,3 mt |
| SEPARES |
Reglages

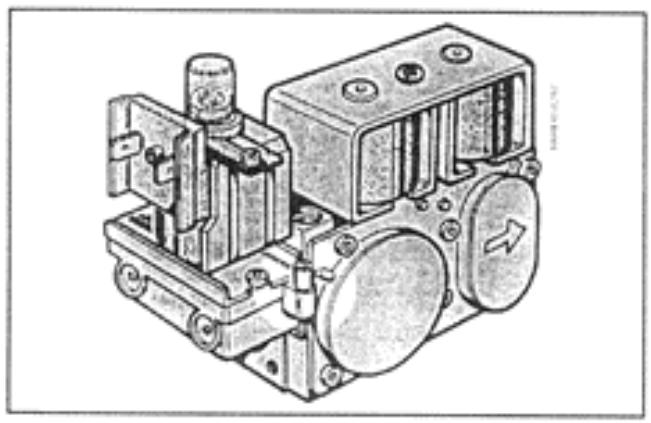

Les chaudières sont équipées de soupape à gaz à ouverture rapide. On obtient le réglage du début de gaz nécessaire au moyen d'une bobine modulante à double réglage.
Le réglage de l'allumage lent (pré-réglé à l'usine) est de type électronique et est régable (pour son optimisation et pour le changement de gaz) au moyen du trimmer RL (P2) situé sur la fiche.
Par contre, en agissant sur le trimmer MAX R (P5), on peut régler la puissance thermique nécessaire à l'installation de chauffage.
Toutes les chaudières quittent l'usine réglées à 70% de leur puissance maximale de chauffage.
En intervenant sur le trimmer TIMER (P3), on modifie le temps d'attente pour la remise en service de la chaudière. Tous les réglages doivent être effectués sur la base des caractéristiques spécifiques de l'appareil d'utilisation. Vérifier la pression en entrée et en sortie au moyen des prises de mesure spéciales prévues à cet effet. Lorsque le contrôle est terminé, les fermer hermétiquement en utilisant les vis spéciales. Couple de serrage conseillé: 2.5 Nm.

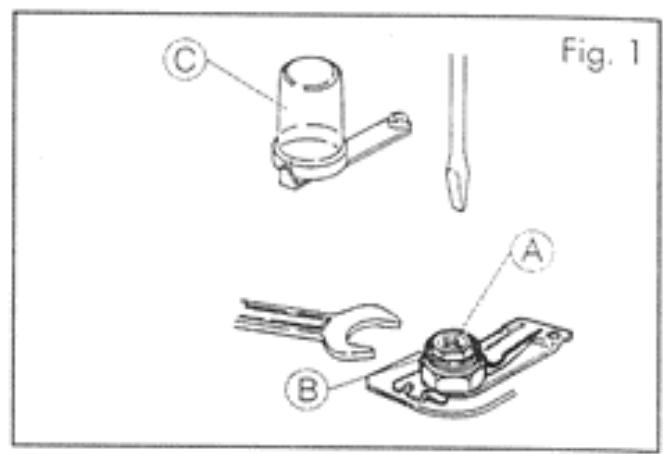

Réglage des pressions de sortie (Fig. 1)
Pression limite:
Alimenter l'opérateur modulant en lui donnant la tension correcte. En tournant l'écrou (B) dans le sens des aiguilles d'une montre (utiliser une clé de 10 mm) la pression en sortie augmente. - Pression minimale (procéder uniquement après avoir complété le réglage de la pression limite de sortie). Couper l'alimentation de l'opérateur modulant. En maintenant l'écrou (B) bloqué au moyen d'une clé, tourner la vis (A) dans le sens des aiguilles d'une montre pour augmenter la pression.
Trimmer de réglage RLA. Trimmer de réglage TIMER. Trimmer de réglage MAX. R
- contrôler les valeurs de la pression minimale et maximale : ajuster si nécessaire.
Applique le capuchon en plastique (C).
Toutes ces opérations doivent être effectuées avec le raccord de compensation détaché (voir page 9)
N. B. : Pour effectuer ce réglage, il faut utiliser un manomètre à colonne d'eau et le brancher à la prise de pression.
Changement de la famille de gaz d'utilisation
Contrôler que l'appareil ait été conçu pour fonctionner avec la famille de gaz intéressée.
En suivant les instructions contenues dans la présente notice, régler les valeurs de pression minimale et maximale de sortie qui doivent correspondre aux valeurs mentionnées dans la notice d'instructions de l'appareil d'utilisation. Avec un gaz de la troisième famille, voir le paragraphe des réglages à la page 21 et effectuer les réglages comme indiqué dans le tableau.
Changement du GROUPE de gaz appartenant a la meme famille
Contrôler que l'appareil ait été conçu pour fonctionner avec le groupe de gaz concerné.
Vérifier dans la notice d'instructions de l'appareil si des interventions sont nécessaires dans le cas de changement du groupe de gaz.
Dans ce cas, procéder au réglage des valeurs des pressions minimale et maximale de sortie, en suivant les instructions contenues dans la notice de l'appareil et dans la présente notice.
| Type de gaz | Pression aux injecteurs mbars | Débit | Injecteurs brûleur | P.C.I. | Diaphragme gaz H | |||
| INOVA L20 MC W TOP INOVA L20 MCS W TOP | ||||||||
| min. | max. | min. | max. | m³/h | Ø mm | kcal/h | Ø | |
| GAZ NATUREL (G20-20 mbars) | 3,1 | 11,2 | 1,9 | 10,7 | 2,53 | 1,2 | 8.550 | - |
| GAZ LIQUID B (G30-28/30 mbars) | 6,6 | 24,6 | 6,2 | 25 | 0,73 | 0,75 | 29.330 | 5,2 |
| GAZ LIQUID P (G31-37 mbars) | 8,5 | 31,4 | 6,2 | 32,8 | 0,96 | 0,75 | 22.360 | 5,2 |
COMPOSITION POUR LE FONCTIONNEMENT A GAZ LIQUIDE
ARRET Prolonge
En cas d'arrêt prolongé de la chaudière, fermer le robinet du gaz et couper l'alimentation électrique de l'appareil.
Allumage/arret temporaire
S'obligent en intervenant:
soit sur le thermostat d'ambiance ; soit sur le thermostat de réglage (situé sur le tableau de commande) ; soit sur l'horloge de programmation (sur demande).
Entretien
Les opérations suivantes sont du ressort exclusif d'un personnel qualifié ; veuillez donc vous adresser à l'organisation :
Si vous installez le thermostat d'ambiance, nous vous recommandons notre chronothermostat CLASS, qui garantit d'une part le confort d'un réglage précis de la température et permet d'autre part toute une gamme de programmes de chauffage, ou bien l'horloge digitale de programmation.
ATTENTION: Le thermostat d'ambiance alimenté à 230 V doit être branché sur la borne de terre, sinon utiliser le thermostat d'ambiance de classe II.
Horloge de programmation (sur option)
Chronothermostat CLASS (sur option)
Anomalies de fonctionnement
L'allumage n'a pas lieu
A Robinet du gaz fermé B Bouton-poussoir indiquant la mise en sécurité C Absence de détection de la flamme D Absence de l'étincelle d'allumage E Présence d'air dans la tubule F Intervention du thermostat de sûreté G L'eau ne circule pas H La température de l'eau de la chaudière est supérieure à la position du thermostat de réglage.
2 EXPLOSIONS LORS DE L'ALLUMAGE
A Flamme défectueuse
B Débit du gaz insuffisant ou mal réglé
3 ODEUR DE GAZ
Perte dans le circuit des tubulures (externes et internes de la chaudière)
4 ODEUR DE GAZ NON BRULE ET MAUVAISE COMBUSTION DU BRULEUR
A Conduit de fumée de section ou hauteur avec raccord non approprié à la chaudière
B Consommation excessive de gaz - la combustion n'est pas parfaite
C Les petites flammes ont tendance à se détacher ou ont les pointes jaunes.
5 LA CHAUDIERE PRODUIT DE LA CONDENSATION
A Conduit de section ou hauteur non appropriée (dimensions excessives)
B La chaudière fonctionne à une température trop basse
6 RADIATEURS FROIDS EN HIVER
A Le sélecteur été-hiver est sur la position été B Thermostat d'ambiance réglé trop bas ou défectueux C Installation ou radiateurs fermés D Circulateur bloqué E Témoin manque d'eau allumé
7 FAIBLE PRODUCTION DE E. C. S. (EAU CHAUBE SANITAIRE)
La température de l'eau chaude sanitaire est basse
REMEDE
A. Ouvrir le robinet du gaz B. Rearmer en appuyant sur le bouton-poussoir C. Inversion phase et neutre D. S'adresser au technicien E. Répéter l'allumage F. Attendre jusqu'à ce que la température diminue G. Rétablir la pression de la chaudière et contrôler le circulateur H. Mettre le thermostat de réglage sur la température souhaitée
A-B S'adresser au technicien
A Contrôler les pertes eventuelles de gaz dans les tubulures externes - Contrôler le circuit de gaz de la chaudiere - S'adresser au technicien
A Remplacer les parties non conformes B S'adresser au technicien
A Remplacer les parties non conformes B Régler le thermostat de la chaudière à une température supérieure et contrôler que le raccord du tube d'aspiration/évacuation des fumées ait été effectué correctement.
A Mettre le sélecteur sur la position hiver. B Régler le thermostat à une température superieure ou le remplacer C Contrôler que les vannes de l'installation et les robinets des radiateurs soient ouverts. D Débloquer en utilisant un tournevis. E Basse pression d'eau dans l'installation.
A Régler le potentiomètre du circuit sanitaire à une température supérieure.
