| Marque | LAMBORGHINI |
| Modèle | INOVA 20CS W TOP |
| Type de produit | Chaudière murale à gaz haut rendement, modulante à 2 niveaux |
| Catégorie | Chaudière gaz |
| Puissance thermique (foyer) | 25,2 kW (21 672 kcal/h) |
| Puissance thermique utile | 23,38 kW (20 106 kcal/h) |
| Puissance thermique minimale (foyer) | 12,7 kW (10 922 kcal/h) |
| Puissance thermique minimale utile | 12,44 kW (10 703 kcal/h) |
| Alimentation électrique | 230 V - 50 Hz monophasé + terre |
| Puissance électrique absorbée | 0,147 kW |
| Degré de protection IP | IP20 |
| Bruit | 47 dB(A) |
| Gaz utilisables | Gaz naturel (G20), Butane (G30), Propane (G31) |
| Pression nominale du gaz | GN 20/25 mbar, Butane 28/30 mbar, Propane 37 mbar |
| Pression d'exercice max. | 3 bars |
| Pression d'exercice min. | 0,4 bar |
| Débit d'eau chaude sanitaire continu (Δ25°C) | 13 L/min |
| Débit d'eau chaude sanitaire minimum | 2,5 L/min |
| Vase d'expansion | 8 litres |
| Poids | 47 kg |
| Raccordement gaz | 1/2" ou 3/4" (selon robinet fourni) |
| Raccordement circuit chauffage | Départ et retour 3/4" |
| Raccordement eau chaude sanitaire | 1/2" |
| Raccordement eau froide | 1/2" |
| Fonctions principales | Chauffage central et production d'eau chaude sanitaire instantanée ; allumage électronique ; modulation gaz à 2 niveaux ; contrôle de flamme par ionisation ; dispositif de contrôle des fumées (Flue Control) ; ventilateur et pressostat fumées (modèle CS) |
| Sécurité | Pressostat manque d'eau, thermostat de sûreté totale, soupape de sûreté chauffage, pressostat fumées, dispositif anti-retour flamme |
| Entretien et nettoyage | Opérations réservées à un personnel qualifié ; purger l'air du circuit ; vérifier pression d'eau (1 bar) ; nettoyer brûleur et conduits d'air périodiquement |
| Pièces détachées et réparabilité | Utiliser exclusivement des pièces de rechange LAMBORGHINI ; contacter le service après-vente agréé |
| Informations générales | Notice d'utilisation et d'entretien fournie ; respecter les normes locales d'installation ; ne pas obstruer les conduits d'évacuation |
FOIRE AUX QUESTIONS - INOVA 20CS W TOP LAMBORGHINI
Questions des utilisateurs sur INOVA 20CS W TOP LAMBORGHINI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz au format PDF gratuitement ! Retrouvez votre notice INOVA 20CS W TOP - LAMBORGHINI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil INOVA 20CS W TOP de la marque LAMBORGHINI.
MODE D'EMPLOI INOVA 20CS W TOP LAMBORGHINI
MERCI DE BIEN VOULOIR REMETTURE LA PRESENTE "NOTICE D'UTILISATION" A L'UTILISATEUR
CHAUDIERE MURALE A GAZ HAUT RENDEMENT MODULANTE A 2 NIVEAUX
20C WTOPU/F
20CS W TOP U/F
NOTICE D'INSTALLATION ET D'ENTRETIEN
INDEX
NORMES GENERALES 5
DESCRIPTION 6
COMPOSANTS PRINCIPAUX 7
CHARACTERISTIQUES TECHNIQUES - DIMENSIONS 8
REGLAGE GAZ - INJECTEURS 9
CONNEXIONS ELECTRIQUES 10
CIRCUIT HYDRAULIQUE 14
RACCORDEMENT DE L'EVACUATION DES FUMEES 16
INSTALLATION 17
ALLUMAGE 17
REGLAGES 19
FONCTIONNEMENT AVEC DIFFERENTS TYPES DE GAZ 20
ARRET 21
ENTRETIEN 21
ANOMALIES DE FONCTIONNEMENT 22
... pour l'excellent choix. Nous vous remercions pour la préférence accordée à nos produits. Depuis 1959, LAMBORGHINI CALORECLIMA est activement présente en Italie et dans le monde avec un réseau capillaire d'Agents et de concessionnaires qui garantissent une présence constante du produit sur le marché.
Ce réseau de vente est appuyé par un Service Après-Vente "LAMBORGHINI SERVICE", chargé d'un entretien qualifié du produit.
Pour l'installation et le positionnement de la chaudière : RESPECTER SCRUPULEUSEMENT LES NORMES LOCALES EN VIGUEUR.
NORMES Generales
- Ce livre est partie intégrante et essentielle du produit. Lire attentivement les conseils contenus dans le présent livre car ils fournissent des indications importantes sur la sécurité d'installation, l'utilisation et l'entretien. Bien conserver ce livre pour toute consultation ultérieure. L'installation de la chaudière doit être effectuée en conformité avec les normes en vigueur, selon les instructions du fabricant et par un personnel qualifié. Une installation erronée peut provoquer des dommages aux personnes, aux animaux ou aux choses pour lesquels le fabricant ne peut être retenu responsable.
- Après avoir retiré les emballages, s'assurer de l'intégrité du contenu. En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur. Les éléments composant l'emballage (cage en bois, clous, agrafes, sachets en plastique, polystyrène expansé, etc...) ne doivent pas être laissés à la portée des enfants car ils peuvent constituer une source de danger.
- Cette chaudière sert à chauffer l'eau à une température inférieure à la température d'ébullition à pression atmosphérique. Elle doit être connectée à une installation de chauffage compatible avec ses performances et sa puissance.
- Cet appareil ne devra être utilisé que pour l'usage pour lequel il a été expressément conçu. Tout autre usage doit être considéré comme incorrect et par conséquent dangereux. Le fabricant ne peut être retenu responsable des dommages éventuels dus à des usages incorrects et irraisonnables.
TOUTES LES OPERATIONS D'INSTALLATION, D'ENTRETIEN ET DE TRANSFORMATION DE GAZ DOIVENT ETRE EFFECTUEES PAR UN PERSONNEL AGREES ET QUALIFIES.
Pour l'installation et le bon fonctionnement, nous recommandons l'utilisation exclusive d'accessoires et de pièces de rechange LAMBORGHINI.
En cas d'odeur de gaz, ne pas appuyer sur les interrupteurs électriques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz.
Description
Fonctionnement entièrement automatique. Le gaz est géré par un tableau électronique avec les caractéristiques suivantes:
possibilité de réglage de la puissance de chauffage ; possibilité de réglage de l'allumage lent ; possibilité d'adaptation pour des installations au sol ; modulation gaz à 2 niveaux, pour le chauffage et l'Eau Chaude Sanitaire (pour les modèles INOVA L 20...)
Les modèles INOVA sont équipés de:
Pressostat manque d'eau; Thermostat de sûreté totale Échangeur fumées à haut rendement Soupape pressostatique de déviation; Chauffe-eau instantané.
INOVA 20C W TOP
Allumage électronique avec contrôle de flamme à ionisation. La combustion et l'évacuation des fumées sont de type atmosphérique. Modèle équipé de dispositif pour le contrôle de l'évacuation des fumées ("FLUE CONTROL").
INOVA 20CS W TOP
Modèle équipé de tableau électronique pour l'allumage automatique et le contrôle de la flamme par électrode d'ionisation.
Par mesure de sécurité, l'efficacité de l'électroventilateur est contrôlée par un pressostat.
L'évacuation des fumées peut être réalisée essentiellement au moyen de :
tubulure concentrique à celle de l'aspiration de l'air;
tubulaire double, avec tube pour l'évacuation des fumées et tube pour l'aspiration de l'air de combustion.
INOVA 20C W TOP-U/F
INOVA 20CS W TOP-U/F

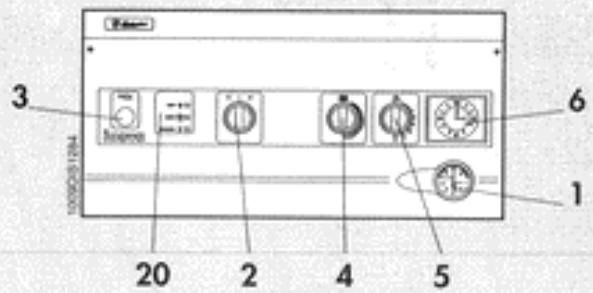

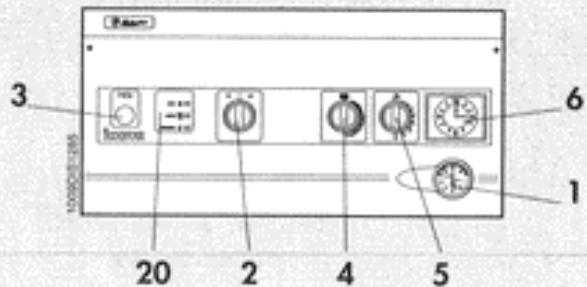

1 Thermohydromètre 2 Sélecteur de fonctionnement 3 Témoin de blocage et bouton-poussoir de réarmement 4 Potentiomètre de réglage de l'Eau Chaude Sanitaire 5 Potentiomètre de réglage du chauffage 6 Horloge de programmation (sur option) 7 Bobine modulante 8 Soupape automatique d'échappement d'air 9 Prise de pression gaz 10 Electrodes d'allumage 11 Dispositif de contrôle de l'évacuation des fumées ("Flue Control") (mod. C)
12 Circulateur 13 Robinet de remplissage 14 Pressostat manque d'eau 15 Pressostat fumée (mod. CS) 16 Ventilateur (mod. CS) 17 Soupape gaz 18 Thermostat de sûreté totale 19 Sonde température 20 Témoin manque d'eau 21 Témoin dispositif de contrôle de l'évacuation des fumées ("Flue Control") (mod. C) 22 Témoin "en service"
DIMENSIONS mm
CHARACTERISTIQUES TECHNIQUES
| Modèle | Puisance thermique | Puisance thermique minimale | Raccords | Pression d'exercice BARS | Produktion eau chaude | Vase d'expansion | Poids | |||||||||||||
| foyer | utile | foyer | utile | Istallation | Gaz | Utilisations | Circuit chaudiage | Circuit ECS | Débit continu | Débit minimum | ||||||||||
| Départ | Retour | Entité | Sortie | bars | bars | Δ25° | ||||||||||||||
| kW | kcal/h | kW | kcal/h | kW | kcal/h | kW | kcal/h | ∅ | ∅ | ∅ | ∅ | ∅ | max. | min. | max. | lit/min. | lit/min. | lt. | kg. | |
| INOVA 20C W TOP | 25,2 | 21.672 | 22,75 | 19.565 | 12,7 | 10.922 | 11,06 | 9.513 | 3/4* | 3/4* | 1/2* | 1/2* | 1/2* | 3 | 0,4 | 6 | 13 | 2,5 | 8 | 42 |
| INOVA 20CS W TOP | 25,2 | 21.672 | 23,38 | 20.106 | 12,7 | 10.922 | 12,44 | 10.703 | 3/4* | 3/4* | 1/2* | 1/2* | 1/2* | 3 | 0,4 | 6 | 13 | 2,5 | 8 | 47 |
Version chaudière: mod. C type B 11 BS mod. CS type C12-C32-C42 Catégorie: 12E+3+ Température max. de l'eau 90°C Pression nominale du gaz: Gaz naturel 20/25 mbars Butane 28/30 mbars Propane 37 mbars

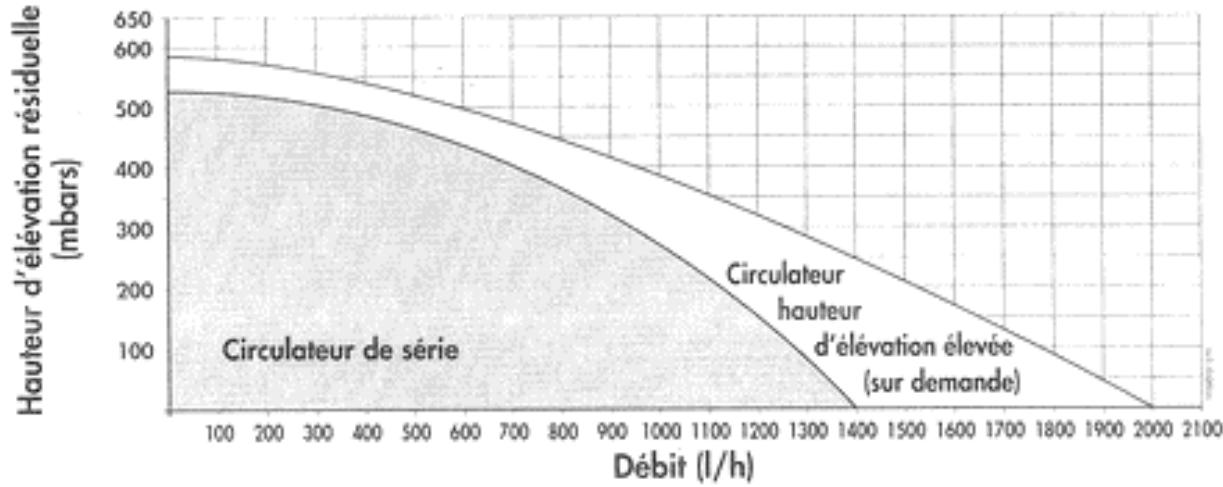

Characteristiques du circulateur
Débit/hauteur d'élevation disponible à l'installation
Reglage gaz - injecteurs
Les groupes thermiques quittent l'usine réglés et prédiposés pour fonctionner avec du GAZ NATUREL et du GAZ LIQUIDE. Ces réglages sont effectués avec le raccord du compensateur déconnecté (Pos. A) (mod. CS)
Pour les réglages à effectuer, voir le tableau ci-dessous:
| Type de gaz | Pression aux injecteurs mbars | Injecteurs du brûleur | P.C.I. | ||||
| INOVA 20C W TOP | INOVA 20CS W TOP | ||||||
| min. | max. | min. | max. | m³/h | Ω mm. | kcal/h | |
| GAZ NATUREL | 3,1 | 11,2 | 1,9 | 10,7 | 2,53 | 1,2 | 8.550 |
| GAZ LIQUIDE BUTANE (G30-28/30 mbars) | 6,6 | 24,6 | 6,2 | 25 | 0,73 | 0,75 | 29.330 |
| GAZ LIQUIDE PROPANE (G31-37 mbars) | 8,5 | 31,4 | 6,2 | 32,8 | 0,96 | 0,75 | 22.360 |

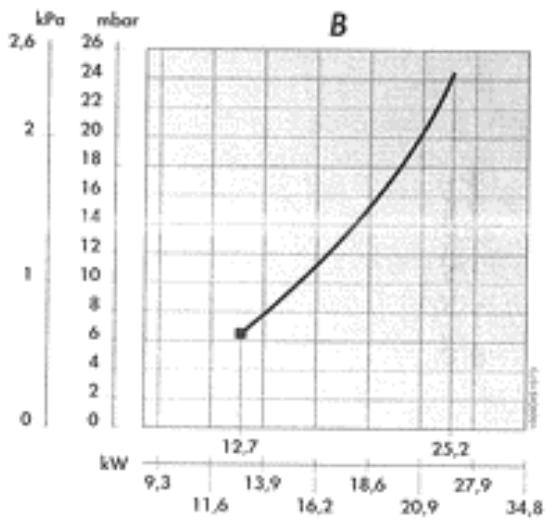

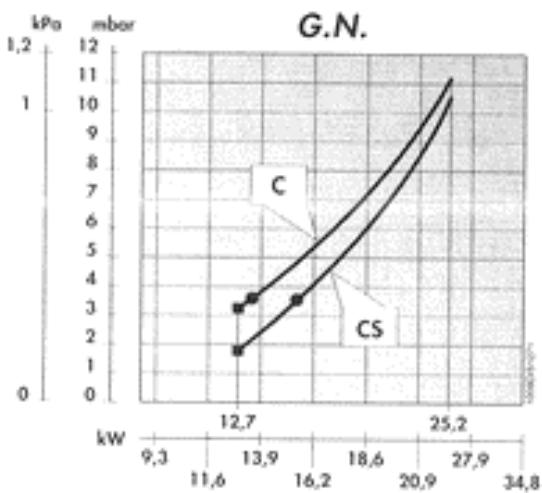

COURSE De pression au bruleur - puissance fournie
■ Pression minimum (mbars) - Réglement allumage lent 3,4 mbars - GAZ NATUREL 6,6 mbars - GAZ LIQUIDE
A Raccord compensateur B Tube de raccordement Pour effectuer le réglage de la soupape gaz, agir de la façon suivante: a) Couper le tube (B) du raccord (A) b) Effectuer le réglage c) Raccorder de nouveau le tube (B) au raccord (A).
Connexions electriques - schemas
Il faut brancher la chaudière sur un réseau d'alimentation 220-230 V - 50 Hz monophasé + terre, à l'aide du câble à trois fils en notation, en respectant la polarité LIGNE - NEUTRE.
Le branchement doit être effectué à l'aide d'un interrupteur bipolaire avec une ouverture minimale des contacts de 3 mm.
En cas de remplacement du câble d'alimentation, il faut utiliser un câble du type "HAR H05 VV-F" 3 x 0,75 mm².
L'installation doit être conforme aux NORMES de sécurité en vigueur. effectuer une installation de mise à la terre efficace.
| Tension volt | Fréquence Hz | Puisance absorbée kW | Dégré de protection IP | Bruit dB (A) | |
| C | CS | C | CS | ||
| 230 | 50 | 0,117 | 0,147 | 20 | 52 |
| 47 |

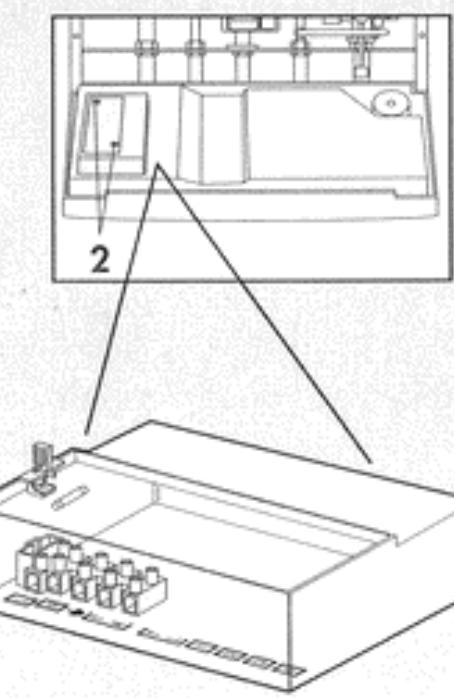

Pour accéder au tableau électrique où se trouvent la barrette de connexion d'alimentation, le branchement éventuel de l'horloge de programmation et le thermostat d'ambiance, effectuer les opérations suivantes:
Couper la tension à la chaudière à l'aide de l'interrupteur bipolaire; Dévisser les deux vis (1) de fixation du panneau de contrôle de la chaudière (fig. 1); Tourner le panneau de contrôle A; - Dévisser les vis (2) de fixation du couvercle et accéder à la zone des branchements électriques. (fig. 2).
Pour accéder à la fiche des niveaux et au tableau IONO, dévisser les vis (3) du panneau de fermeture B (fig. 3). En outre, pour effectuer les réglages des potentiomètres de réglage à l'aide d'un tournevis, ôter les bouchons de protection (4) correspondants.
Fig.1
Fig. 3 Fig. 2

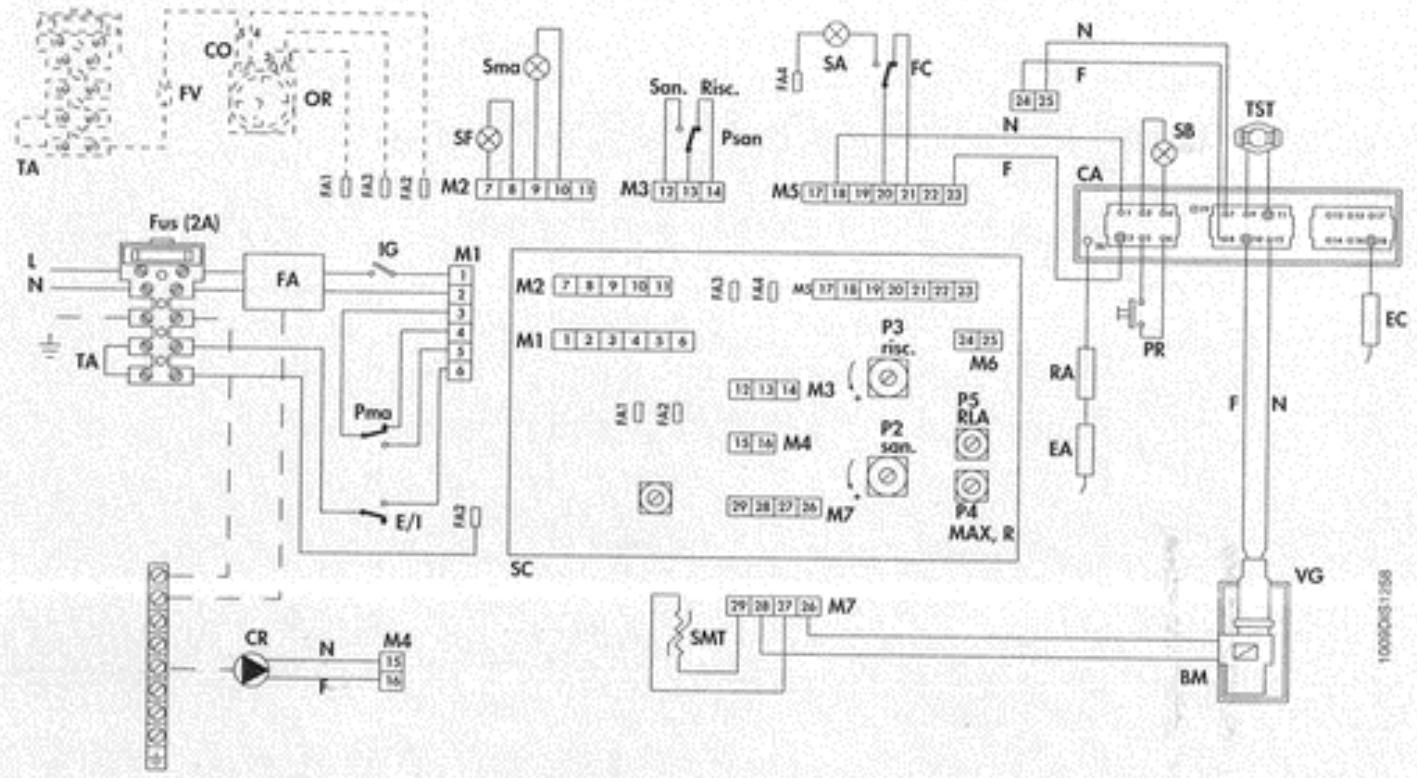

SCHEMA Electrique INOVA 20C w top-u/f
Pour installer le thermostat d'ambiance TA, ôter le pont et effectuer le branchement en utilisant le passé-fil en notation.
BM Bobine modulante CA Tableau d'allumage CO Contact horloge (éventuel) CR Circulateur EA Électrode d'allumage EC Électrode de contrôle El Sélecteur été/hiver FA Filtre antiparasite FC Dispositif de contrôle de l'évocation des fumées (Flue control)
Fus Fusible
FV Borne libre
IG Interrupteur général
L Ligne
N Neutre
Horloge (sur option)
P2-P3-P4-P5 Potentiomètres
Pma Pressostat manque d'eau
PR Bouton-poussoir de réarmement
Psan Priorité Eau Chaude Sanitaire
RA Résistance antiparasite SA Témoin alarme SB Témoin de mise en sécurité SC Fiche de connexions SF Témoin de fonctionnement Sma Témoin manque d'eau SMT Sonde départ température TA Thermostat d'ambiance TST Thermostat de sûreté VG Soupape gaz
SCHEMA Electrique INOVA 20CS w. top-u/f
Pour installer le thermostat d'ambiance TA, ôter le pont et effectuer le branchement en utilisant le passé-fil en notation.
BM Bobine modulante CA Tableau d'allumage CO Contact horloge (éventuel) CR Circulateur EA Électrode d'allumage EC Electrodes de contrôle E/I Sélecteur été/hiver FA Filtre antiparasite Fus Fusible FV Borne libre
IG Interrupteur général L Ligne N Neutre OR Horloge (sur option) P2-P3-P4-P5 Potentiomètres PF Pressostat des fumées Pma Pressostat manque d'eau PR Bouton-poussoir de réarmement Psan Priorité Eau Chaude Sanitaire RA Résistance antiparasite
Témoin de blocage SC Fiche de connexions SF Témoin de fonctionnement Sma Témoin manque d'eau SMT Sonde départ temperature TA Thermostat d'ambiance TST Thermostat de sûreté VG Soupape gaz VN Ventilateur

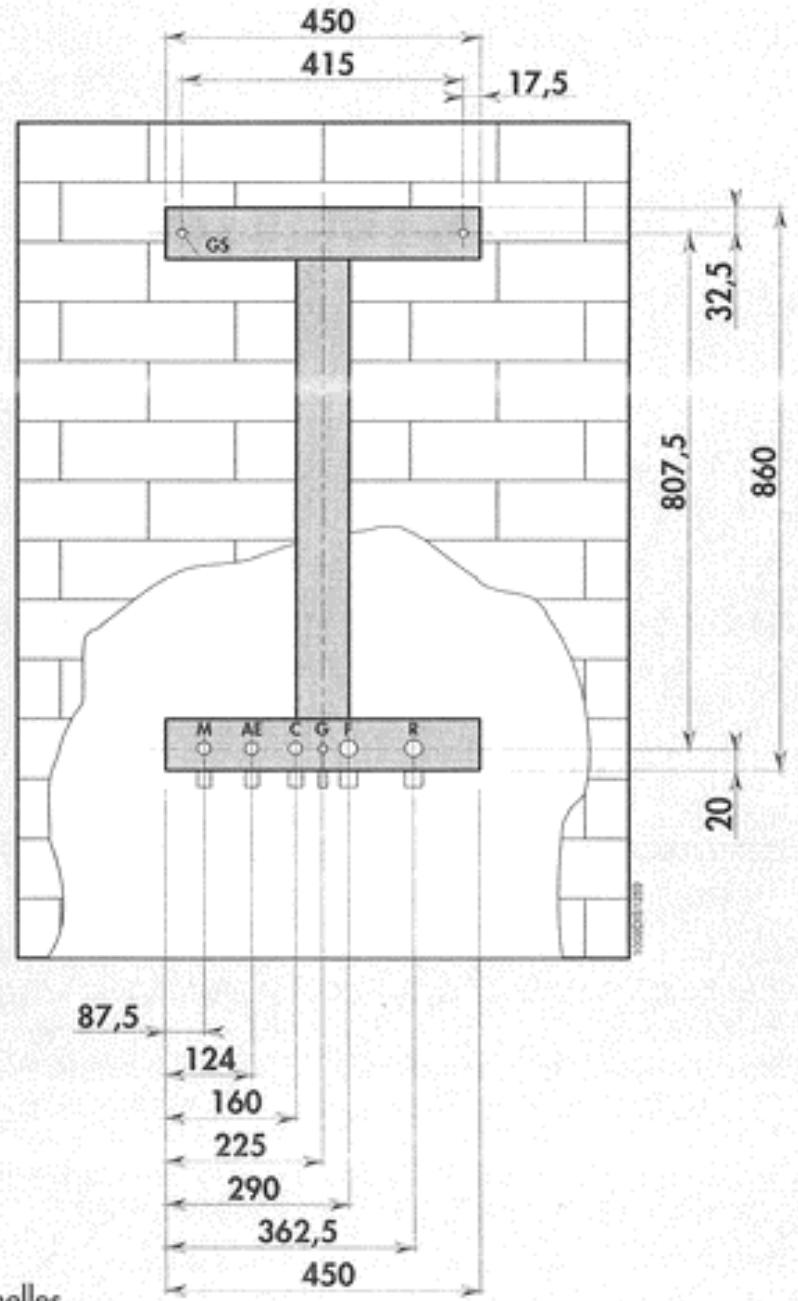

Branchement hydraulique
Lorsque les crochets de support sont fixés, enfilier le gabarit de montage et le mettre contre le mur ; en partant des raccords des extrémités montés précédemment sur le gabarit, procéder à la pose de toutes les tuyauteries : tuyau de refoulement de l'installation, de retour de l'installation, d'eau froide, d'eau chaude et, éventuellement aussi, de gaz et d'alimentation de la ligne électrique avec thermostat d'ambiance.
Lorsque les tuyauteries sont installées, on peut dévisser les raccords des extrémités et introduire des bouchons ordinaires fermés pour effectuer l'essay hydraulique de l'installation. Le gabarit peut être enlevé ou non, car après les travaux de finition de la paroi (platre ou carrelage), il sera noyé dans le mur; seuls les deux crochets de support et une ouverture en correspondence des raccords restent visibles lorsque le mur est achevé. Placer alors la chaudière sur les deux crochets de support grâce aux trous pratiqués dans la partie postérieure du châssis, la mesure complètement contre le mur terminé et fixer les deux contre-écrous sur les crochets.
Procéder ensuite au branchement hydraulique au moyen des tuyaux fournis avec l'équipement, en les coupant sur mesure en fonction de la distance entre les raccords de la chaudière et ceux du gabarit situés sur le mur.
C Eau chaude 1/2"
G Gaz 1/2" - 3/4"
(voir robinet en dotation)
F Eau d'alimentation de la chaudière 1/2" (froide)
Alimentation électrique
M Refoulement de l'installation 3/4"
R Retour de l'installation 3/4"
Crochets de support 10 mm
N. B. : Prévoir des raccords hydrauliques femelles.

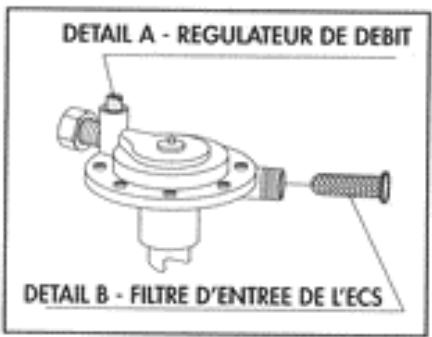

Circuit hydraulique
VERSION INOVA 20 CS W TOP VERSION INOVA 20 CW TOP
10090451265 DETAILC SOUPAPE DE NON RETOUR (SUR DEMANDE)
AA Refoulement de l'installation BB Débit chauffage Eau chaude sanitaire CC Gaz DD Eau froide EE Remplissage FF Retour chauffage GG By-Pass (sur demande) 1 Échangeur eau chaude 2 Modulateur à niveaux 3 Vanne 3 voies
4 Microrupteur de priorité Eau Chaude Sanitaire 5 Régulateur débit ECS 6 Sonde température chaudière 7 Vanne gaz 8 Robinet de remplissage 9 Thermohydromètre 10 Soupape de sûreté chauffage 11 Robinet de vidage 12 Pressostat manque d'eau 13 Circulateur
14 Brûleur 15 Corps de chauffe 16 Vase d'expansion 17 Pressostat des fumées (mod. CS) 18 Ventilateur (mod. CS) 19 Purgeur d'air automatique 20 Thermostat de sûreté totale (TST) 21 Sonde thermomètre 22 Dispositif de contrôle de l'évacuation des fumées ("flue control") (mod. C)
Tous les composants utilisés dans le circuit sanitaire (chauffe-eau, échangeur) sont fabriqués avec des matériaux conformes aux normes en vigueur en matière d'hygiène sanitaire.

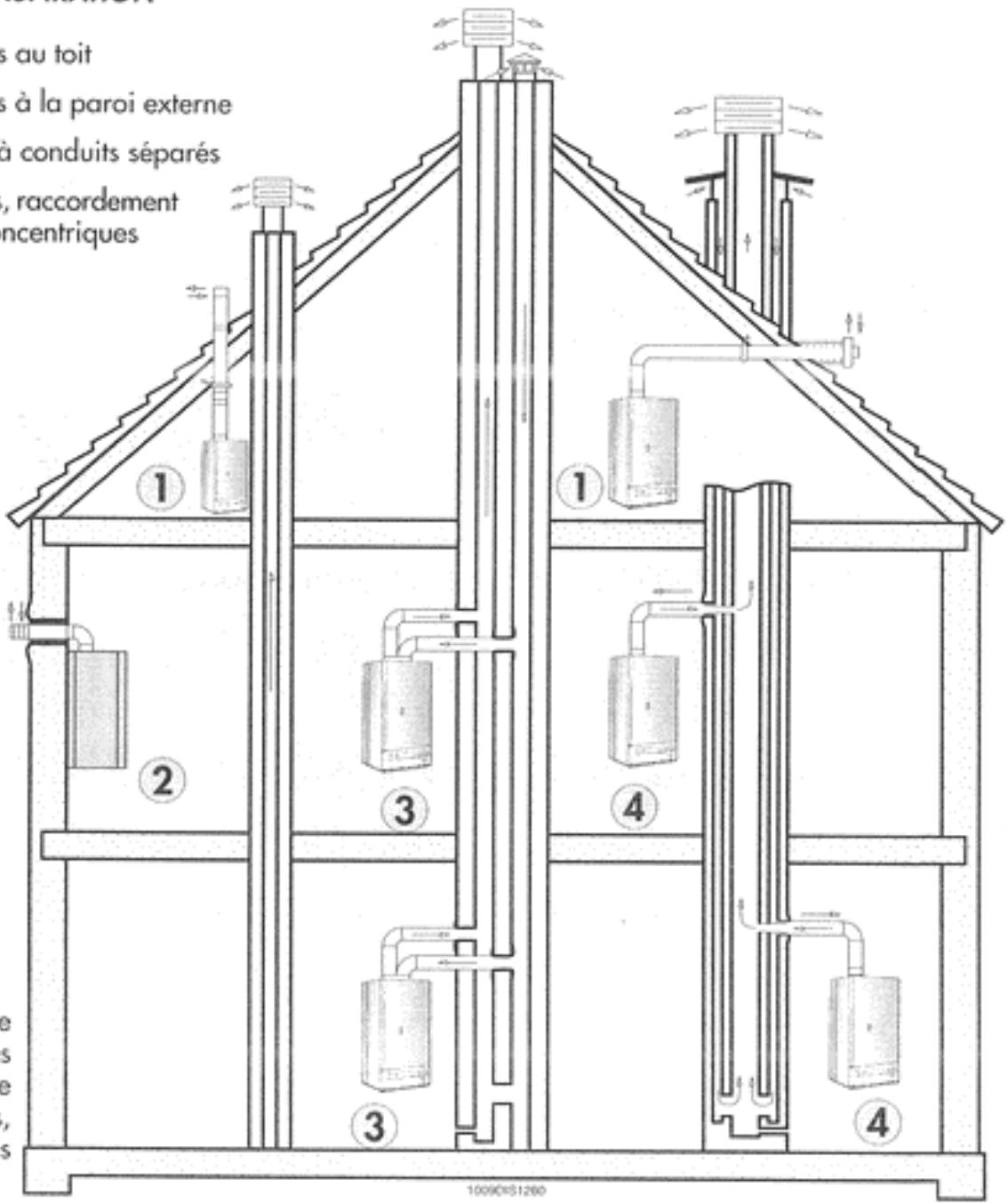

Raccordement de l'evacuation des FUMEES MOD. INOVA 20CS w TOP
La chaudière est à combustion en chambre étanche par rapport au milieu dans lequel elle se trouve. Elle ne nécessite donc aucune ventilation particulière et peut même être installée dans des pièces de petites dimensions, des débarras, des remises/de petits ateliers. On peut envisager différentes possibilités d'évacuation des produits de la combustion et d'aspiration de l'air de l'extérieur ; pour l'évacuation/aspiration, on a prévu essentiellement deux types de base:
évolution / aspiration de type concentrique, - évacuation / aspiration de type dédouble.
Grâce à des kits mis au point, on peut effectuer le raccordement à des conduits concentriques, des conduits d'aération, des cheminées séparées, etc...; certaines solutions possibles sont représentées sur la figure ci-dessous:
1 concentriques au toit 2 concentriques à la paroi externe 3 dédoublées, à conduits séparés 4 concentriques, raccordement à conduits concentriques
Pour la mise en place et les distances des raccords de tirage aux fenêtres, portes, etc..., respecter les normes en vigueur.
MOD. INOVA 20C W TOP - u / f
La chaudière est conçue pour être raccordée à une cheminée et /ou à un carneau montant; elle peut également évacuer les produits de la combustion directement à l'extérieur.

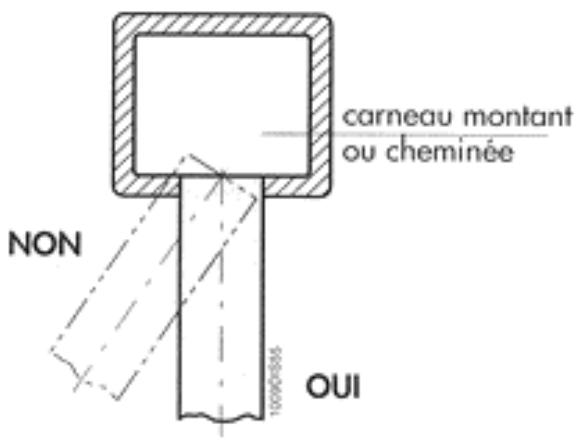

Raccordement a une cheminee
Le raccordement à une cheminée ou à un carneau montant doit être effectué par un conduit de fumées avec les caractéristiques suivantes:
etre etanche, comme doit Ietre le raccordement a la cheminee; etre realise avec un materiel approprié; les raccords doivent etre visibles; ne pas avoir plus de trois changements de direction, non supérieurs a n°3, qui doivent etre realizedes avec des angles internes supérieurs a et en utilisant des elements courbes (coudes); ne pas avoir de dispositiifs d'arrêt; avoir l'axe du parcours final d'entree perpendicular a la paroi interne opposee de la cheminee; doit etre solidement fixe, etre etanche a l'entree, sans depasser a l'interieur; de préférence, ne receivevoir qu'une seule chaudière; respecter les normes locales en vigueur.
Installation
L'installation doit être effectuée par un personnel qualifié.
L'installation doit être prévue dans une pièce bien éclairée, sans vapeurs corrosives et doit être conforme aux dispositions des lois se rapportant à l'évacuation des produits de la combustion selon les normes en vigueur. On recommande de façon particulière, de respecter les normes en vigueur en matière de sécurité et celles qui régissent la construction et l'emplacement des canneaux montants.
Mise en service de l'installation
Ouvrir les fenêtres et les portes et éviter la présence de flammes libres. Effectuer la purge d'air. Vérifier qu'il n'y ait pas de fuites de gaz (utiliser une solution savonneuse ou un produit équivalent).
Avant d'installer la chaudière, il est important de libérer les conduites du réseau d'eau des impuretés eventuelles. Pour effectuer cette opération, utiliser de l'air ou du gaz inerte. Successivement, il faut vérifier que la chaudière soit prédisposée pour le type de gaz que l'utiliseur a sa disposition.
Remplissage de l'installation
Ouvrir lentement le robinet d'alimentation jusqu'à ce que la pression de l'installation, indiquée sur l'hydromètre, atteigne la valeur de 1 bar, puis le refermer. Contrôler que le bouchon de la soupape de purge d'air automatique soit desserré, et actionner plusieurs fois le circulateur pour éliminer l'air présent dans le circuit.
Allumage
Ouvrir le robinet du gaz et tourner le sélecteur dans la position désirée : le brûleur s'allumera automatiquement.
Si l'allumage n'a pas lieu, contrôler que le bouton-poussoir de mise en sécurité soit allumé et, dans ce cas, appuyer dessus pour que la chaudière répète l'opération d'allumage.
Régler ensuite la température du chauffage et de l'eau chaude sanitaire comme souhaitée en intervenant sur les sélecteurs.

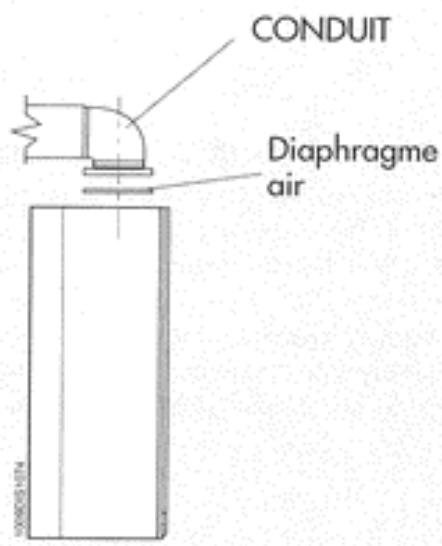

Conduit concentrique d'évacuation
Installer le conduit concentrique en le positionnant dans la direction souhaitée et y enfiler le joint d'étanchéité, puis installer le diaphragme approprié (voir tableau ci-dessous).
Installer les tubes d'aspiration et d'évacuation des fumées en respectant les indications du schéma d'installation correspondant. Il faut maintenir le conduit d'évacuation des fumées légèrement incliné vers l'extérieur.
CONDUIT CONCENTRIQUE
CONDUIT DEDOUBLE
| CONDUIT CONCENTRIQUE longueur 1 mt | CONDUIT CONCENTRIQUE longueur 3 mt | CONDUIT DEDOUBLE |
| Diaphragme Ø 78 mm | Diaphragme Ø 82 mm (standard) | Diaphragme Ø 82 mm (standard) |
N. B. Longueur max. CONDUT CONCENTRIQUE 3 m Longueur max. CONDUIT DEDOUBLE (Aspiration + Refoulement) 16,5 m L'installation d'un coude dans le raccordement de la chaudière à la cheminée crée une perte de pression. Les valeurs du tableau indiquent une réduction de tubulure linéaire.
| INSTALLATION TYPE | MISE EN PLACE CONDUIT A 90° | MISE EN PLACE CONDUIT A 45° |
| CONDUIT | 1 mt | 0,5 mt |
| CONCENTRIQUE | ||
| EVACUATION/ASPIRATION | 0,6 mt | 0,3 mt |
| SEPARES |

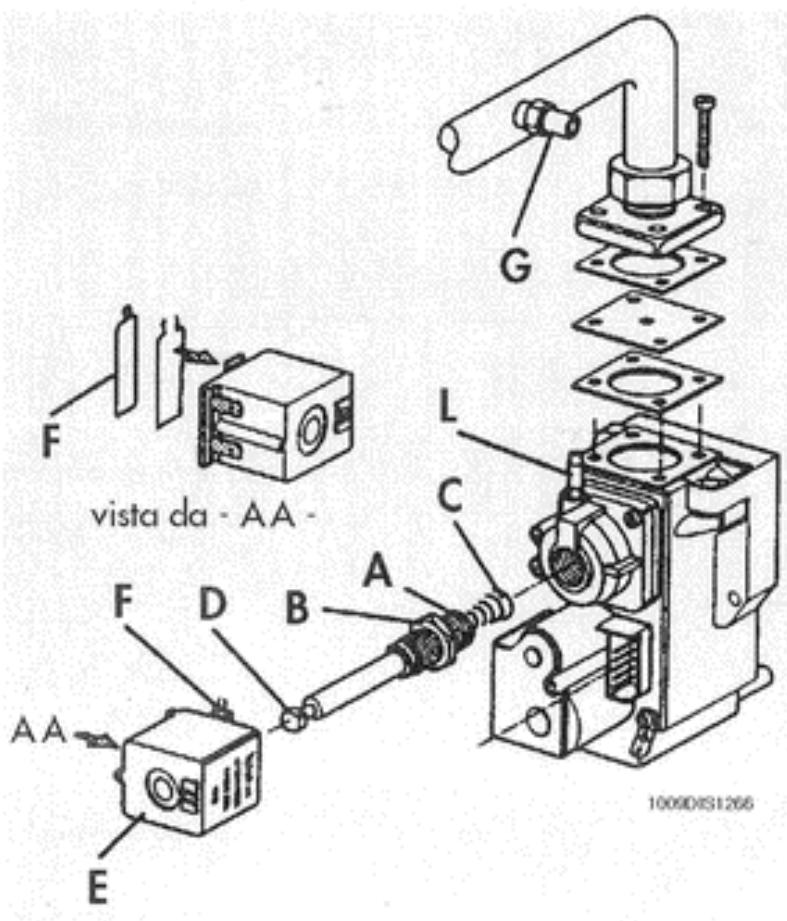

Reglages
Les chaudières sont équipées de soupape à gaz à ouverture rapide. On obtient le réglage du début de gaz nécessaire au moyen d'une bobine modulante à double réglage.
Le réglage de l'allumage lent (préreglage à l'usine) est de type électronique et est réglable (pour son optimisation et pour le changement de gaz) au moyen du trimmer RLA situé sur la fiche.
Par contre, en agissant sur le trimmer MAX R, on peut régler la puissance thermique nécessaire à l'installation de chauffage.
Toutes les chaudières quittent de l'usine réglées à 70% de leur puissance maximum de chauffage.
Si nécessaire, régler le débit minimum et maximum de la bobine modulante comme suit:
— déconnecter les contacts d'alimentation de la bobine modulante (E) visser à fond la vis de réglage (D) - desserrer le contre-écrou (B) mettre la chaudière en marche sur la position HIVER intervenir avec une clé sur la tige (A) de la bobine jusqu'à obtention des valeurs maximum de pression de gaz. bloquer le contre-écrou (B) — dévisser la vis de réglage (D) jusqu'à obtention des valeurs minimum de pression de gaz. reconnecter la bobine (E) et contrôler le réglage de l'allumage lent.
Toutes ces opérations doivent être effectuées avec le raccord de compensation détaché (voir page 9)
N. B. : Pour effectuer ce réglage, il faut utiliser un manomètre à colonne d'eau et le brancher à la prise de pression (G).
A Vis de réglage de la puissance maximale B Contrécrou de blocage du réglage C Ressort D Vis de réglage de la puissance minimale E Bobine F Ressort à déclic G Prise de pression L Prise de compensation

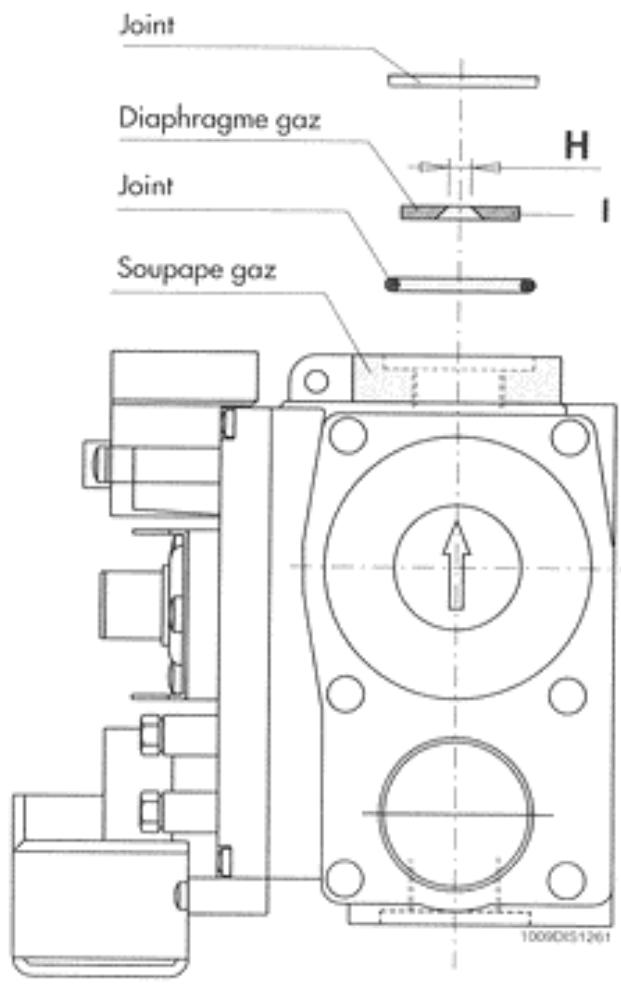

Transformation du gaz naturel au gaz liquide
Remplacer les injecteurs du brûleur, introduire le diaphragme (I) inclus dans le kit spécial, remplacer également le dessort (C) placé sous la tige du dispositif modulant (E) en respectant le sens du montage. Procéder ensuite au réglage proprement dit comme indiqué au paragraphe "REGLAGES". Page 19. Pour le Ø des injecteurs et la pression du gaz d'exercice, voir tableau ci-dessous:
| Type de gaz | Pression aux injecteurs mbars | Débit | Injecteurs brûleur | P.C.I. | Diaphragme gaz H | |||
| INOVA 20C W TOP | INOVA 20CS W TOP | |||||||
| min. | max. | min. | max. | m³/h | Ø mm | kcal/h | Ø | |
| GAZ NATUREL | 3,1 | 11,2 | 1,9 | 10,7 | 2,53 | 1,2 | 8.550 | 5,2 |
| GAZ LIQUIDE B (G30-28/30 mbars) | 6,6 | 24,6 | 6,2 | 25 | 0,73 | 0,75 | 29.330 | 5,2 |
| GAZ LIQUIDE P (G31-37 mbars) | 8,5 | 31,4 | 6,2 | 32,8 | 0,96 | 0,75 | 22.360 | 5,2 |
A Vis de réglage de la puissance maximale B Contre-écrou de blocage du réglage C Ressort D Vis de réglage de la puissance minimale. E Bobine F Ressort à déclic G Prise de pression L Prise de compensation
ARRET Prolonge
En cas d'arrêt prolongé de la chaudière, fermer le robinet du gaz et couper l'alimentation électrique de l'appareil.
Allumage/arret temporaire
S'obtient en intervenant:
soit sur le thermostat d'ambiance ; soit sur le thermostat de réglage (situé sur le tableau de commande) ; soit sur l'horloge de programmation (sur demande).
Entretien
Les opérations suivantes sont du ressort exclusif d'un personnel qualifié; veuillez donc vous adresser à l'organisation:
SERVICE
00000003
Si vous installez le thermostat d'ambiance, nous vous recommandons notre chronothermostat CLASS, qui garantit d'une part le confort d'un réglage précis de la température et permet d'autre part toute une gamme de programmes de chauffage, ou bien l'horloge digitale de programmation.
ATTENTION: Le thermostat d'ambiance alimenté à 230 V doit être branché sur la borne de la terre, sinon utiliser le thermostat d'ambiance de classe II.
Horloge de programmation
Chronothermostat CLASS (sur option)
Anomalies de fonctionnement
L'allumage n'a pas lieu
A Robinet du gaz fermé B Bouton-poussoir indiquant la mise en sécurité C Absence de détection de la flamme D Absence de l'étincelle d'allumage E Présence d'air dans la tubule F Intervention du thermostat de sécurité G L'eau ne circule pas H La température de l'eau de la chaudière est supérieure à la position du thermostat de réglage.
2 EXPLOSIONS LORS DE L'ALLUMAGE
A Flamme défectueuse B Débit du gaz insuffisant ou mal réglé
3 ODEUR DE GAZ
Perte dans le circuit des tubulures (externes et internes de la chaudière)
4 ODEUR DE GAZ NON BRULÉ ET MAUVAISE COMBUSTION DU BRULEUR
A Conduit de fumée de section ou hauteur avec raccord non approprié à la chaudière raccord non approprié à la chaudière B Consommation excessive de gaz - la combustion n'est pas parfaite C Les petites flammes ont tendance à se détacher ou ont les pointes jaunes.
5 LA CHAUDIERE PRODUIT DE LA CONDENSATION
A Conduit de section ou hauteur non appropriée (dimensions excessives) B La chaudière fonctionne à une température trop basse
6 RADIATEURS FROIDS EN HIVER
A Le sélecteur été-hiver est sur la position été B Thermostat d'ambiance réglé trop bas ou défectueux C Installation ou radiateurs fermés D Circulateur bloqué E Témoin manque d'eau allumé
A La température de l'eau chaude sanitaire est basse
REMEDE
A. Ouvrir le robinet du gaz B. Rearmer en appuyant sur le bouton-poussoir C. Inversion phase et neutre D. S'adresser au technicien E. Répéter l'allumage F. Appuyer sur le bouton-poussoir de réarmement G. Rétablir la pression de la chaudière et contrôler le circulateur H. Mettre le thermostat de réglage sur la température souhaitée
A-B S'adresser au technicien
A Contrer les pertes eventuelles de gaz dans les tubulures externes - Contrer le circuit de gaz de la chaudiere - S'adresser au technicien
A Remplacer les parties non conformes
B Régler le débit du gaz au moyen du modulateur
C Verifier que les conduites d'air et les cônes venturi du brûleur soient propres. En cas de contrôle négatif des points a-b-c, s'adresser au technicien
A Remplacer les parties non conformes
B Regler le thermostat de la chaudiere a une temperature superieure et controler que le raccard du tube d'aspiration / evacuation des fumées ait ete effectue correctement.
A Mettre le sélecteur sur la position hiver B Régler le thermostat à une température supérieure ou le remplacer C Contrôler que les vannes de l'installation et les robinets des radiateurs soient ouverts. En cas de contrôle négatif du point c, s'adresser au technicien. D Débloquer en utilisant un tournevis et contrôler l'alimentation électrique. E Basse pression d'eau dans l'installation.
A Régler le potentiomètre du circuit sanitaire à une température supérieure et contrôler l'état de la sonde température de refoulement.
