| Type de produit | Chaudière gaz murale |
| Marque | LAMBORGHINI |
| Modèle | INOVA 20CS W |
| Catégorie | Type C12-C32-C42 (chambre étanche) |
| Puissance thermique maximale | 25,3 kW |
| Puissance thermique minimale | 12,7 kW |
| Alimentation électrique | 230 V – 50 Hz monophasé |
| Puissance électrique absorbée | 0,147 kW |
| Poids | 47 kg |
| Fonctions principales | Chauffage central et production d’eau chaude sanitaire instantanée, allumage électrique, modulation de gaz à deux niveaux, circulateur intégré |
| Débit d’eau chaude sanitaire | 10,8 l/min (Δ30°C) |
| Température maximale de l’eau | 90°C |
| Pression de service circuit chauffage | 0,4 à 3 bars |
| Pression de service circuit ECS | 6 bars |
| Capacité du vase d’expansion | 8 litres |
| Évacuation des fumées | Concentrique ou dédoublée (type C12-C32-C42) |
| Dispositifs de sécurité | Pressostat manque d’eau, thermostat de sûreté totale, pressostat fumées, contrôle de flamme par thermocouple |
| Niveau sonore | 47 dB(A) |
| Entretien | Par personnel qualifié, annuel recommandé |
| Pièces détachées | Utiliser exclusivement des pièces d’origine LAMBORGHINI |
| Informations générales | Notice d’utilisation et installation disponible en téléchargement |
FOIRE AUX QUESTIONS - INOVA 20CS W LAMBORGHINI
Questions des utilisateurs sur INOVA 20CS W LAMBORGHINI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz au format PDF gratuitement ! Retrouvez votre notice INOVA 20CS W - LAMBORGHINI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil INOVA 20CS W de la marque LAMBORGHINI.
MODE D'EMPLOI INOVA 20CS W LAMBORGHINI
... pour l'excellent choix. Nous vous remercions pour la préférence accordée à nos produits. Depuis 1959, LAMBORGHINI CALORECLIMA est activement présente en Italie et dans le monde avec un réseau capillaire d'Agents et de concessionnaires qui garantissent une présence constante du produit sur le marché.
Ce réseau de vente est appuyé par un Service Après-Vente "LAMBORGHINI SERVICE", chargé d'un entretien qualifié du produit.
Pour l'installation et le positionnement de la chaudière: respecter scrupuleusement les NORMES locales en vigueur.
Lire attentivement les instructions contenues dans la présente notice car elles fournissent des informations importantes sur la sécurité, l'installation et l'entretien.
Bien conserver cette notice pour toute consultation ultérieure. L'installation doit être prise en charge par un personnel qualifié responsable du respect des normes de sécurité en vigueur.
NORMES Generales
- Ce livre est partie intégrante et essentielle du produit. Lire attentivement les conseils contenus dans le livre car ils fournissent des indications importantes sur la sécurité d'installation, l'utilisation et l'entretien. Bien conserver ce livre pour toute consultation ultérieure. L'installation de la chaudière doit être effectuée en conformité avec les normes en vigueur, selon les instructions du fabricant et par un personnel qualifié. Une installation erronée peut provoquer des dommages aux personnes, aux animaux ou aux choses pour lesquels le fabricant ne peut être retenu responsable.
- Après avoir retiré les emballages, s'assurer de l'intégrité du contenu. En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur. Les éléments composant l'emballage (cage en bois, clous, agrafes, sachets en plastique, polystyrène expansé, etc...) ne doivent pas être laissés à la portée des enfants car ils peuvent constituer une source de danger.
- Cette chaudière sert pour chauffer l'eau à une température inférieure à la température d'ébullition à pression atmosphérique. Elle doit être connectée à une installation de chauffage compatible avec ses performances et sa puissance. Cet appareil ne devra être utilisé que pour l'usage pour lequel il a été expressément conçu. Tout autre usage doit être considéré comme incorrect et par conséquent dangereux. Le fabricant ne peut être retenu responsable des dommages eventuels des usages incorrects et irraisonnables.
TOUTES LES OPERATIONS D'INSTALLATION, D'ENTRETIEN ET DE TRANSFORMATION DE GAZ DOIVENT ETRE EFFECTUEE PAR UN PERSONNEL AGREE ET QUALIFIE.
Pour l'installation et le bon fonctionnement, nous recommandons l'utilisation exclusive d'accessoires et de pièces de rechange LAMBORGHINI.
En cas d'odeur de gaz, ne pas appuyer sur les interrupteurs électriques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz.
Description
Les chaudières INOVA ont été conçues dans le but de réunir en un seul appareil les dimensions compactes d'une chaudière murale et les grandes possibilités de fourniture d'eau chaude sanitaire d'un chauffe-eau instantané à échangeur en cuivre assurant un rendement élevé.
Elle offre, par ailleurs, de nombreux avantages, à savoir:
Partition adaptée aux potentialités de n'importe quel type d'installation, quelles qu'en soient les dimensions, modulations du gaz à deux niveaux, aussi bien en chauffage qu'en production d'eau sanitaire, dimensions compactes, silence maximum et consommation réduite, réduction des temps nécessaires pour l'entretien grâce à une conception mécanique moderne.
Les modèles INOVA sont équipés de:
Pressostat manque d'eau; Thermostat de sûreté totale; Échangeur fumées à haut rendement Soupape pressostatique de déviation; Chauffe-eau instantané.
INOVA 20C W
Allumage manuel piezo-électrique avec contrôle de flamme par thermocouple. La combustion et l'évacuation des fumées sont de type atmosphérique. Modèle équipé de dispositif pour le contrôle de l'évacuation des fumées FLUE CONTROL.
INOVA 20CS W
Allumage électrique avec bouton-poussoir et contrôle de la flamme par thermocouple. Par mesure de sécurité, l'efficacité de l'électroventilateur est contrôlée par un pressostat de l'air. L'évacuation des fumées peut être réalisée essentiellement au moyen de:
tubulure concentrique à celle de l'aspiration de l'air; tubulure dédoublée, avec tube pour l'évacuation des fumées et tube pour l'aspiration de l'air de combustion.
INOVA 20C W-U/F
INOVA 20CS W-U/F

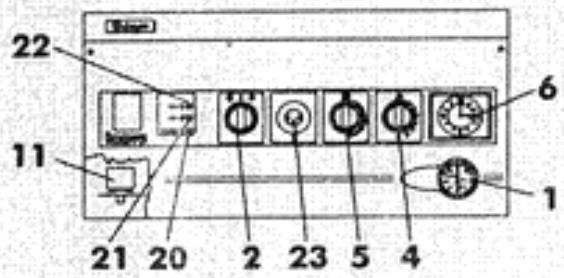

1 Thermohydromètre 2 Sélecteur de fonctionnement 3 Bouton-poussoir piézo-électrique 4 Potentiomètre de réglage de l'eau chaude sanitaire 5 Potentiomètre de réglage du chauffage 6 Horloge de programmation (sur option) 7 Bobine modulante 8 Soupape automatique échappement d'air 9 Prise de pression gaz 10 Pilote 11 FLUE CONTROL (mod. C)
12 Circulateur 13 Robinet de remplissage 14 Pressostat manque d'eau 15 Pressostat fumées (mod. CS) 16 Ventilateur (mod. CS) 17 Soupape gaz 18 Thermoswitch de sécurité 19 Sonde température 20 Témoin manque d'eau 21 Témoin FLUE CONTROL (mod. C) 22 Témoin "en service" 23 Bouton-poussoir allumage soupape gaz
DIMENSIONS mm
CHARACTERISTIQUES TECHNIQUES
| Modèle | Puisance thermique | Puisance thermique minimale | Raccords | Pression d'exercice BARS | Produktion eau chaude | Vase de stock | Poids | |||||||||||||
| foyer | unilie | foyer | unilie | Installation | Gaz | Utilisations | Circuit chaudiage | Circuit ECS | Débit continu | Débit minimum | ||||||||||
| Départ | Retour | Entrée | Sortie | bars | bars | Δ30° | lt/min. | lt. | ||||||||||||
| kW | lcal/h | kW | lcal/h | kW | lcal/h | ∅ | ∅ | ∅ | ∅ | max. | min. | max. | lt/min. | lt/min. | kg. | |||||
| INOVA 20CW | 25,2 | 21.670 | 22,76 | 19.570 | 12,7 | 10.922 | 11,4 | 9.800 | 3/4" | 3/4" | 3/4" | 1/2" | 1/2" | 3 | 0,4 | 6 | 10,8 | 2,5 | 8 | 42 |
| INOVA 20CS W | 25,3 | 21.760 | 23,34 | 19.990 | 12,7 | 10.922 | 10,99 | 9.450 | 3/4" | 3/4" | 3/4" | 1/2" | 1/2" | 3 | 0,4 | 6 | 10,8 | 2,5 | 8 | 47 |
Version chaudière: mod. C type B 11 BS mod. CS type C12-C32-C42 Catégorie: 11 2E+3+ Température max. de l'eau 90°C Pression nominale du gaz: Gaz naturel 20/25 mbars Butane 28/30 mbars Propane 37 mbars

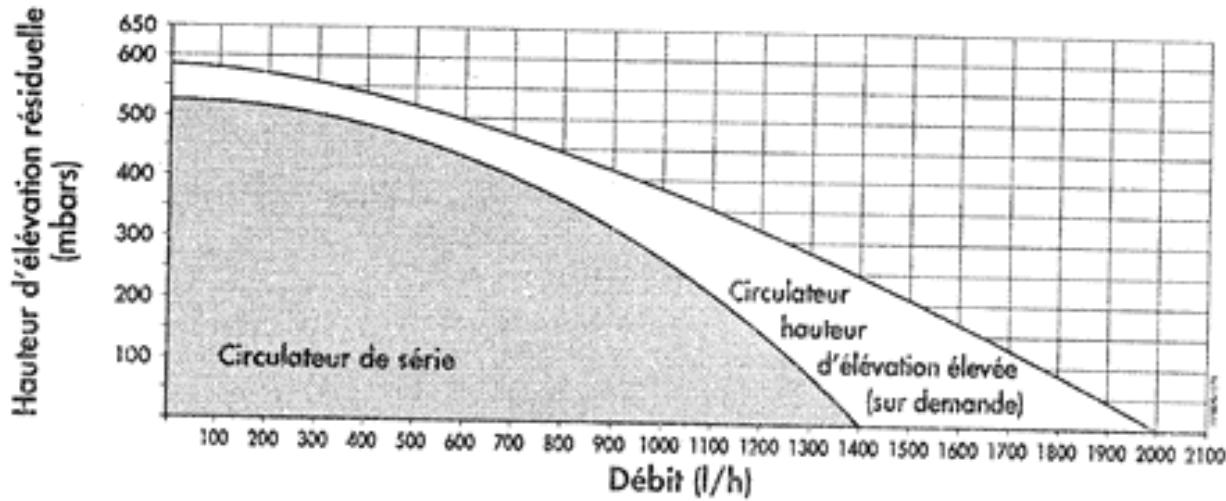

Characteristiques du circulateur
Débit/hauteur d'élevation disponible à l'installation
Reglage gaz - injecteurs
Les groupes thermiques quittent l'usine réglés et prédiposés pour fonctionner avec du GAZ NATUREL et du GAZ LIQUIDE. Ces réglages sont effectués avec le roccord du compensateur déconnecté (Pos. A) (mod. CS)
Pour les réglages à effectuer, voir le tableau ci-dessous:
| Type de gaz | Pression aux injecteurs mbars | Injecteurs du brûleur | P.C.I. | |||
| INOVA 20C W | INOVA 20CS W | |||||
| min. | max. | min. | max. | m3/h | Ω mm. | |
| GAZ NATUREL(G20-20 mbars) | 3,1 | 11,2 | 1,9 | 10,7 | 2,53 | 1,2 |
| GAZ LIQUIDE BUTANE(G30-28/30 mbars) | 6,6 | 24,6 | 6,2 | 25 | 0,73 | 0,75 |
| GAZ LIQUIDE PROPANE(G31-37 mbars) | 8,5 | 31,4 | 6,2 | 32,8 | 0,96 | 0,75 |

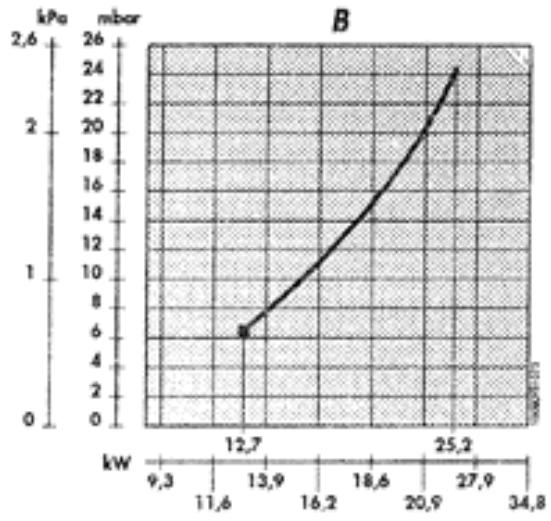

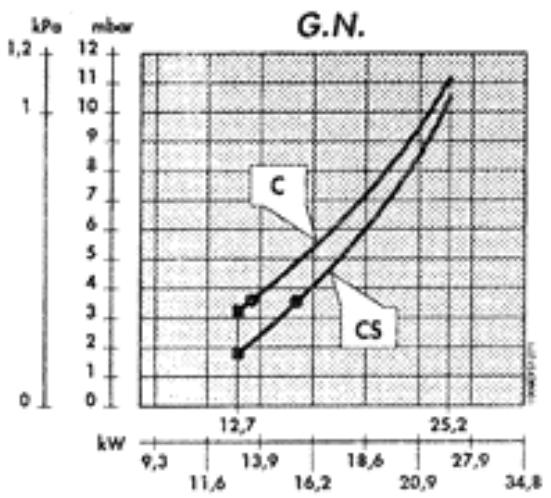

COURBE De pression au bruleur - puissance fournie
Pression minimum (mbars) - Réglement allumage lent 3,4 mbars - Gaz naturel 6,6 mbars - Gaz liquide
A Raccord compensateur B Tube de raccordement
Pour effectuer le réglage de la soupape gaz, agir de la façon suivante:
a) Couper le tube (B) du raccord (A) b) Effectuer le réglage c) Raccorder de nouveau le tube (B) au raccord (A).
Connexions electriques - schemas
Il faut brancher la chaudière sur un réseau d'alimentation 220-230 V - 50 Hz monophasé + terre, à l'aide du câble à trois fils en notation, en respectant la polarité LIGNE - NEUTRE.
Le branchement doit être effectué à l'aide d'un interrupteur bipolaire avec une ouverture minimale des contacts de 3 mm.
En cas de remplacement du câble d'alimentation, il faut utiliser un câble du type "HAR H05 VV-F" 3 × 0.75 ~mm^2.
L'installation doit être conforme aux NORMES DE SÉCURITÉ EN VIGUEUR.
Effectuer une installation de mise à la terre efficace.
| Tension volt | Fréquence Hz | Puisance absorbée kw | Dégré de protection IP | Bruit dB (A) |
| 230 | 50 | C 0,117 | CS 0,147 | CS 47 |

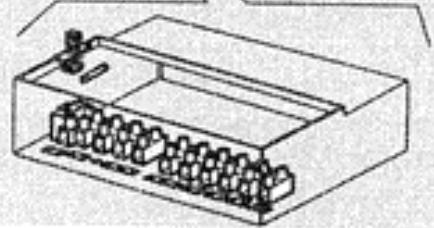

Pour accéder au tableau électrique où se trouvent la barrette de connexion d'alimentation, le branchement éventuel de l'horloge de programmation et du thermostat d'ambiance, effectuer les opérations suivantes:
Couper la tension à la chaudière à l'aide de l'interrupteur bipolaire; - Devisser les deux vis (1) de fixation du panneau de contrôle de la chaudiere (fig. 1); Le panneau se porte en avant par gravite (fig. 2); - Soulever et tourner le panneau de contrôle (fig. 3); - Devisser les vis (2) de fixation du couvercle et acceder à la zone des branchements électriques et au fusible de l'alimentation (fig. 4).
Pour accéder aux composants électriques, dévisser les vis (3) du panneau de fermeture B (fig. 5).

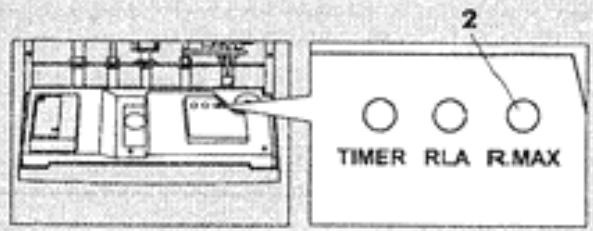

en outre, pour effectuer les réglages des potentiomètres de réglage à l'aide d'un tournevis, ôter les bouchons de protection (4) correspondants.
Fig. 1
Fig. 2
Fig. 3
Fig. 5
Fig. 4

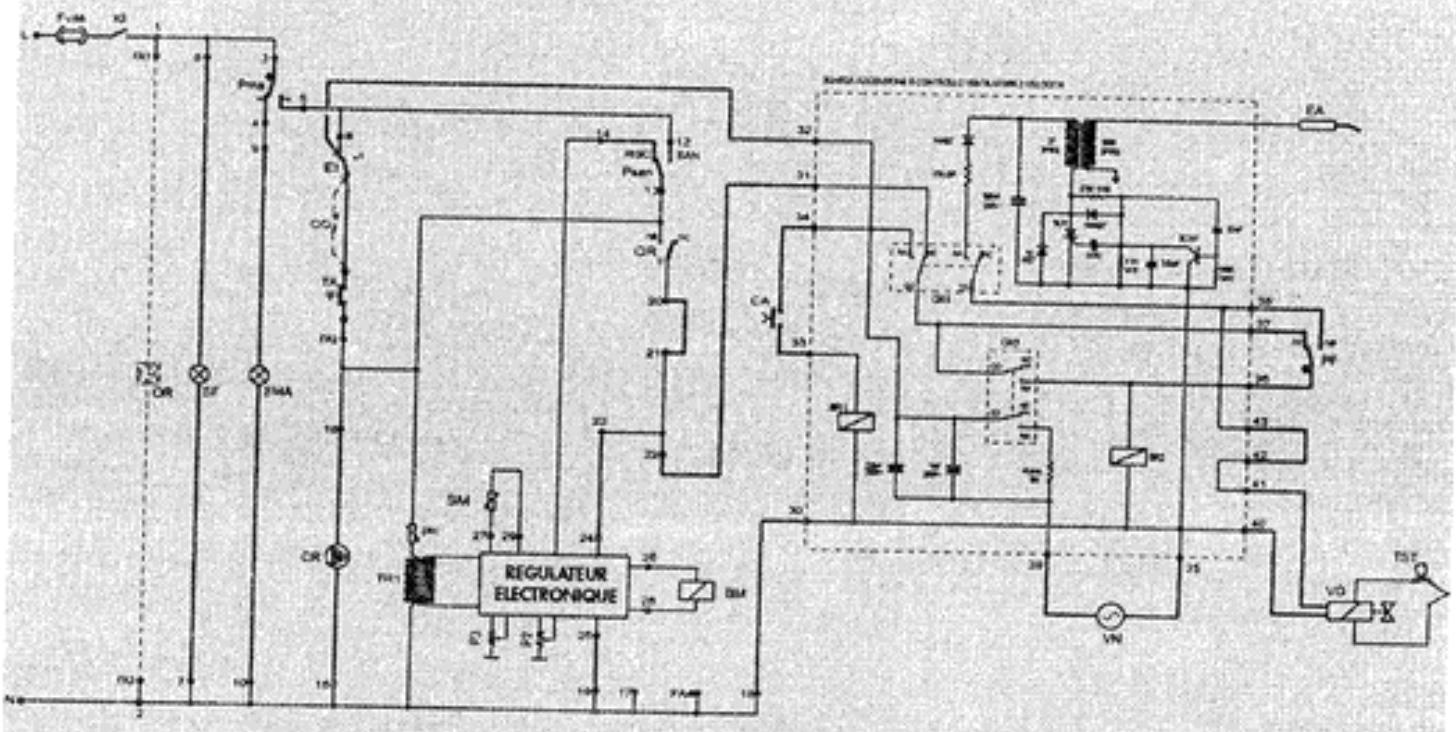

Rearmement du thermostat FLUE control

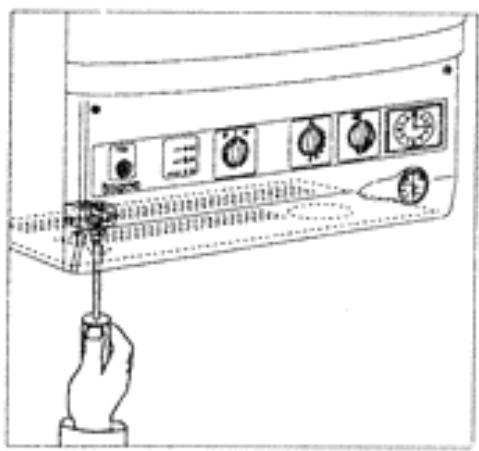

Dévisser le bouchon du thermostat FLUE CONTROL.

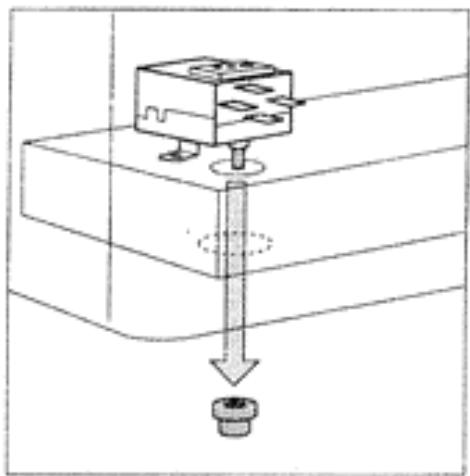

Enlever le bouchon du thermostat FLUE CONTROL.

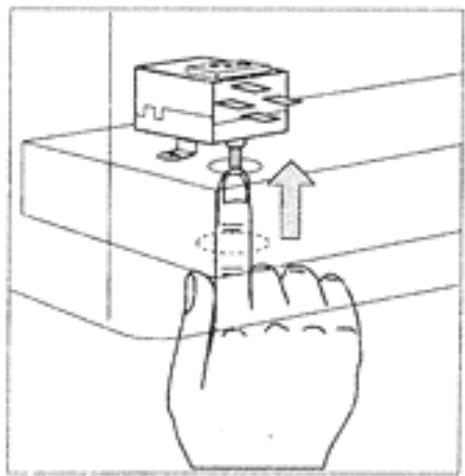

Procéder au réarmement en, enfonçant le bouton du thermostat, puis le refermer au moyen du bouchon prévu à cet effet.

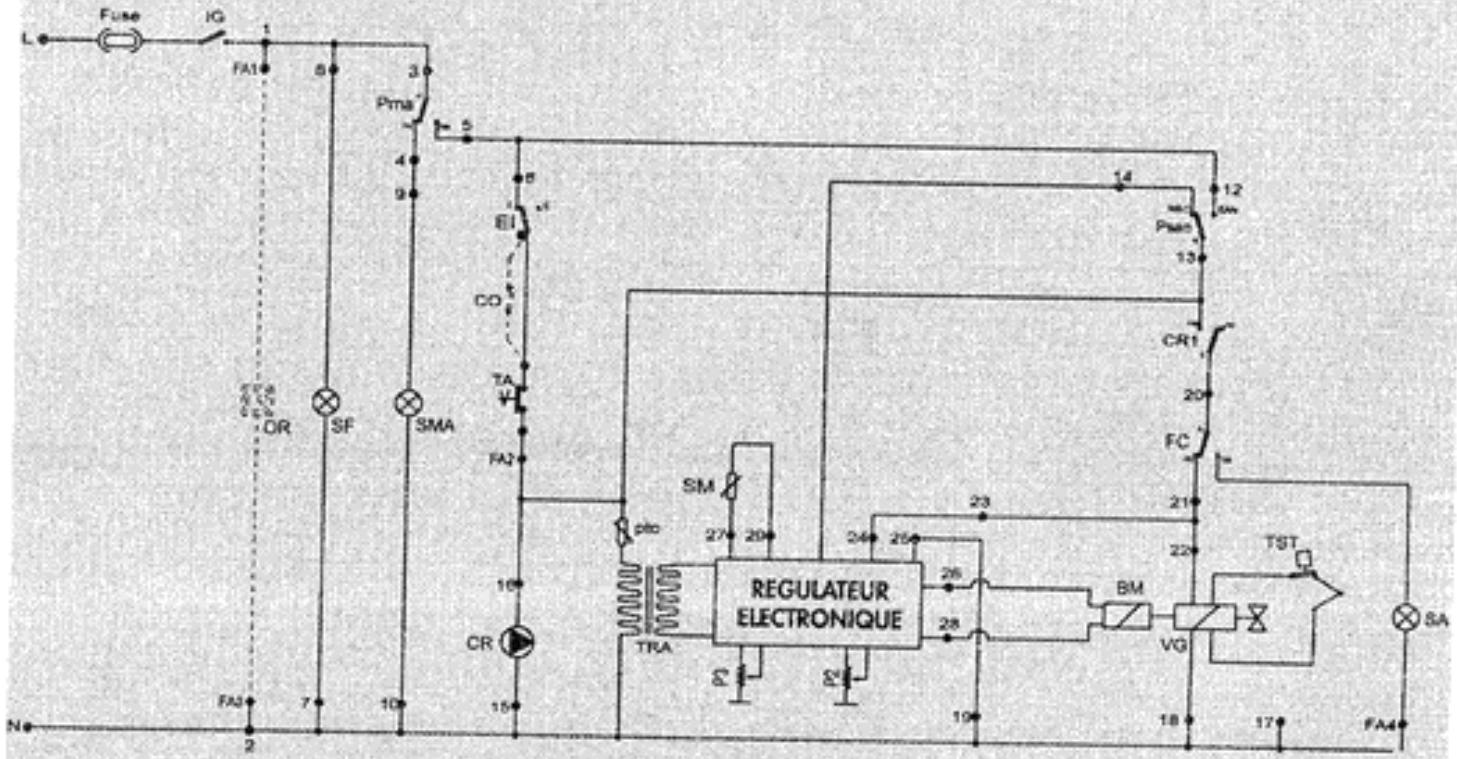

SCHEMA ELECTRIQUE INOVA 20C W U/F
BM Bobine modulante
CR1 Contacts relais
CO Contact horloge de programmation
EI Sélecteur été/hiver
FC Contrôle de flux
IG Interrupteur général
L Ligne
Psaan Priorité Eau Chaude Sanitaire
N Neutro
Horloge de programmation (sur option)
CR Circulateur
Pma Pressostat manque d'eau
P3 Potentiomètre chauffage
P2 Potentiomètre eau chaude sanitaire
SF Témoin de fonctionnement
SA Témoin ALARME (couleur rouge)
Sma Témoin manque d'eau
Sonde départ
TA Thermostat d'ambiance
TR1 Transformateur
TST Thermostat de suture total
VG Soupape gaz
SCHEMA DE MONTAGE INOVA 20C W U/F
Pour installer le thermostat d'ambiance TA, ôter le pont et effectuer le branchement en utilisant le passé-fil en notation.
BM Bobine modulante
CR1 Contacts relais
CM1 Sélecteur ON/OFF
(Temporisateur chauffage)
EI Sélecteur été/hiver
FC Contrôle de flux
IG Interrupteur général
L Ligne
Psaan Priorité Eau Chaude Sanitaire
N Neutre
Horloge de programmation (sur option)
CR Circulateur
Pma Pressostat manque d'eau
P3 Potentiomètre chauffage
P2 Potentiomètre eau chaude sanitaire
SF Témoin de fonctionnement
SA Témoin ALARME
(couleur rouge)
Sma Témoin manque d'écu
Sonde de départ
TA Thermostat d'ambiance
TR1 Transformateur
TST Thermostat de sureté totale
VG Soupape gaz
SCHEMA ELECTRIQUE INOVA 20CS W U/F
BM Bobine modulante BR1 Bobine relais 1 BR2 Bobine relais 2 CR Contacts relais CR1 Contacts relais 1 CR2 Contacts relais 2 CO Contact horloge de programmation EI Selecteur ete/hiver EA Electrode d'allumage IG Interrupteur general
L Ligne Psan Priorité eau chaude sanitaire N Neutre OR Horloge de programmation (sur option) CR Circulateur CA Activation allumage PF Pressostat des fumees Pma Pressostat manque d'eau P3 Potentiometre chauffage
P2 Potentiomètre eau chaude sanitaire SF Témoin de fonctionnement Sma Témoin monque d'eau SM Sonde départ TA Thermostat d'ambiance TR1 Transformateur TST Thermosat de sureté totale VG Soupape gaz VN Ventilateur

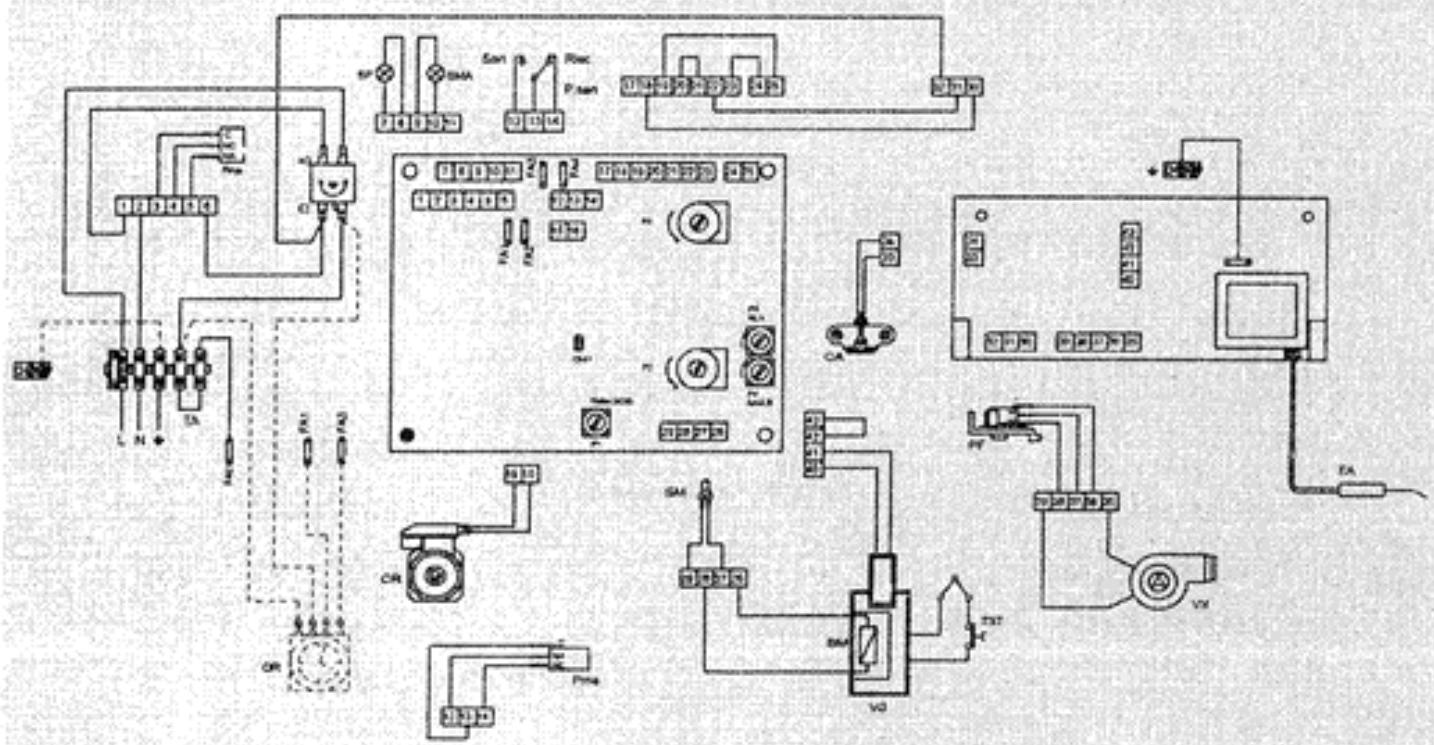

SCHEMA De montage INOVA 20CS w u/f
Pour installer le thermostat d'ambiance TA, ôter le pont et effectuer le branchement en utilisant le passé-fil en notation.
Bobine modulante
CM1 Sélecteur ON/OFF
(Temporisateur chauffage)
EI Sélecteur été/hiver
ÉA Electrode d'allumage
IG Interrupteur général
L Ligne 230 V
Priorité eau chaude sanitaire
N Neutre
OR Horloge de programmation (sur option)
CR Circulateur
CA Activation allumage
Pma Pressostat manque d'eau
P3 Potentiomètre chauffage
P2 Potentiomètre eau chaude sanitaire
PF Pressostat des fumées
SF Témoin de fonctionnement
Sma Témoin manque d'eau
Sonde départ
Connexion pour thermostat d'ambiance
TST Thermostat de sûreté totale
VG Soupape gaz
VN Ventilatore
Branchement hydraulique

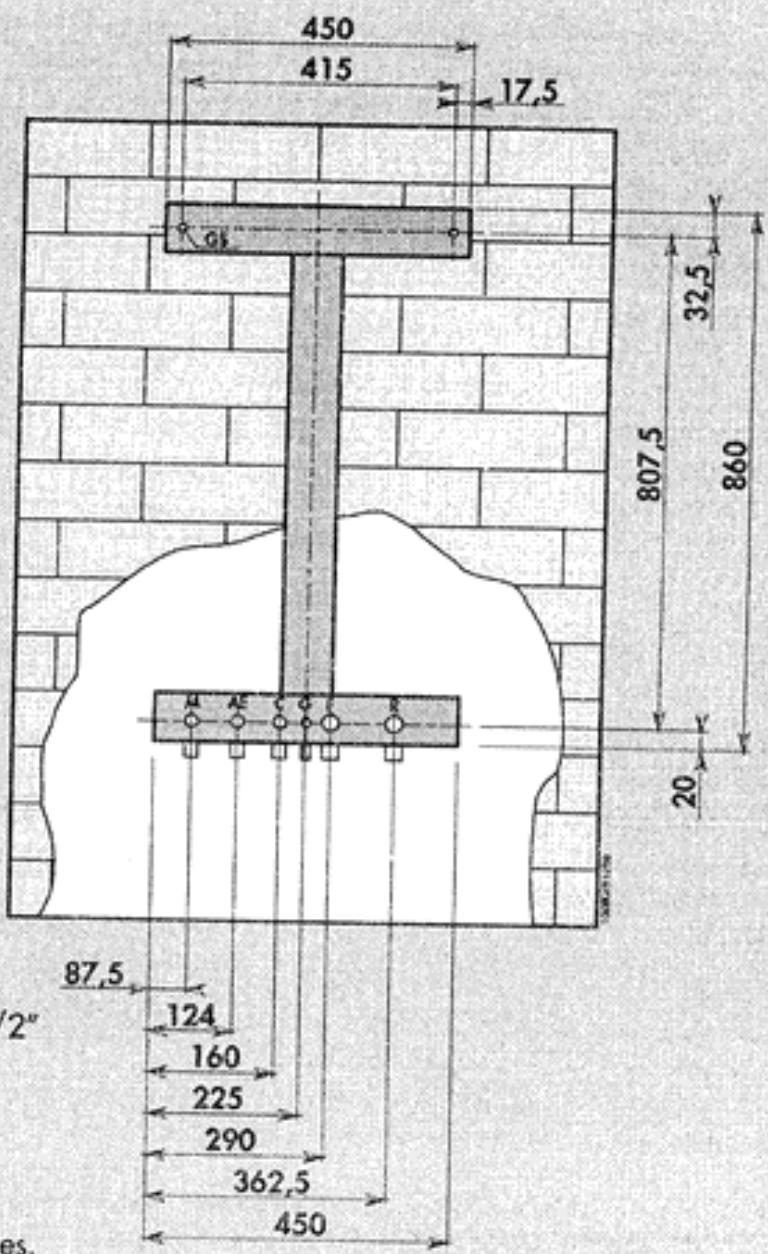

Lorsque les crochets de support sont fixés, enfilerez le gabarit de montage et le mettre contre le mur ; en partant des raccords des extrémités montés précédemment sur le gabarit, procéder à la pose de toutes les tuyauteries : tuyau de refoulement de l'installation, de retard de l'installation, d'eau froide, d'eau chaude et, éventuellement aussi, de gaz et d'alimentation de la ligne électrique avec thermostat d'ambiance.
Lorsque les tuyauteries sont installées, on peut dévisser les raccords des extrémités et introduire des bouchons ordinaires fermés pour effectuer l'essay hydraulique de l'installation. Le gabarit peut être enlevé ou non, car après les travaux de finition de la paroi (platre ou carrelage), il sera noyé dans le mur; seuls les deux crochets de support et une ouverture en correspondance des raccords restent visibles lorsque le mur est achevé. Placer alors la chaudière sur les deux crochets de support grâce aux trous pratiqués dans la partie postérieure du châssis, la mesure complètement contre le mur terminé et fixer les deux contre-écrous sur les crochets. Procéder ensuite au branchement hydraulique au moyen des tuyaux fournis avec l'équipement, en les coupant sur mesure en fonction de la distance entre les raccords de la chaudière et ceux du gabarit situés sur le mur.
C Eau chaude 1/2" G Gaz 3 / 4^n (voir robinet en dotation) F Eau d'alimentation de la chaudière 1 / 2° (froide) AE Alimentation électrique M Refoulement de l'installation 3/4" R Retour de l'installation 3/4" GS Crochets de support 10 mm N. B.: Prévoir des raccords hydrauliques femelles.

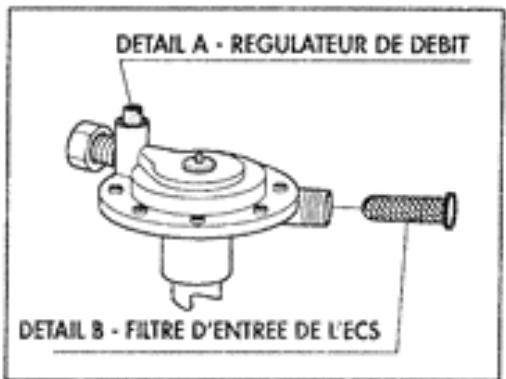

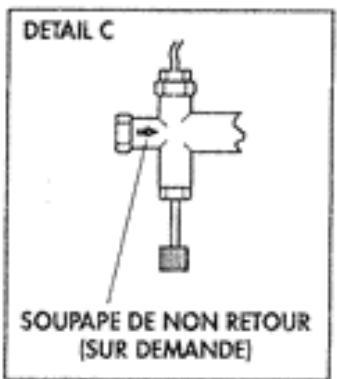

Circuit hydraulique
VERSION INOVA 20 CS W VERSION INOVA 20 CW
AA Refoulement de l'installation BB Sortie de l'eau chaude sanitaire CC Gaz DD Entrée de l'eau froide EE Retour FF By-pass (Sur demande) 1 Chauffe-eau instantané 2 Modulateur niveau 3 Vanne hydraulique à 3 voies 4 Microrupteur de priorité eau chaude sanitaire
5 Régulateur débit E. C. S. 6 Sonde température chaudière 7 Soupape gaz 8 Robinet de remplissage 9 Thermohydromètre 10 Soupape de sûreté chauffage 11 Robinet de vidage 12 Pressostat manque d'eau 13 Circulateur 14 Brûleur
15 Échangeur des fumées 16 Vase d'expansion 17 Pressostat des fumées (mod. CS) 18 Ventilateur (mod. CS) 19 Vanne de décharge d'air automatique 20 Thermostat de sûreté totale (TST) 21 Sonde thermomètre 22 Flue control (mod. C)
Raccordement de l'evacuation des FUMEES MOD. INOVA 20 CS u/f
La chaudière est à combustion en chambre étanche par rapport au milieu dans lequel elle se trouve. Elle ne nécessite donc aucune ventilation particulière et peut même être installée dans des pièces de petites dimensions, des débarras, des remises/de petits ateliers. On peut envisager différentes possibilités d'évacuation des produits de la combustion et d'aspiration de l'air de l'extérieur ; pour l'évacuation/aspiration, on a prévu essentiellement deux types de base:
évolution / aspiration de type concentrique, évacuation / aspiration de type dédoublé.
Grâce à des kits mis au point, on peut effectuer le raccordement à des conduits concentriques, des conduits d'aération, des cheminées séparées, etc...; certaines solutions possibles sont représentées sur la figure ci-dessous:

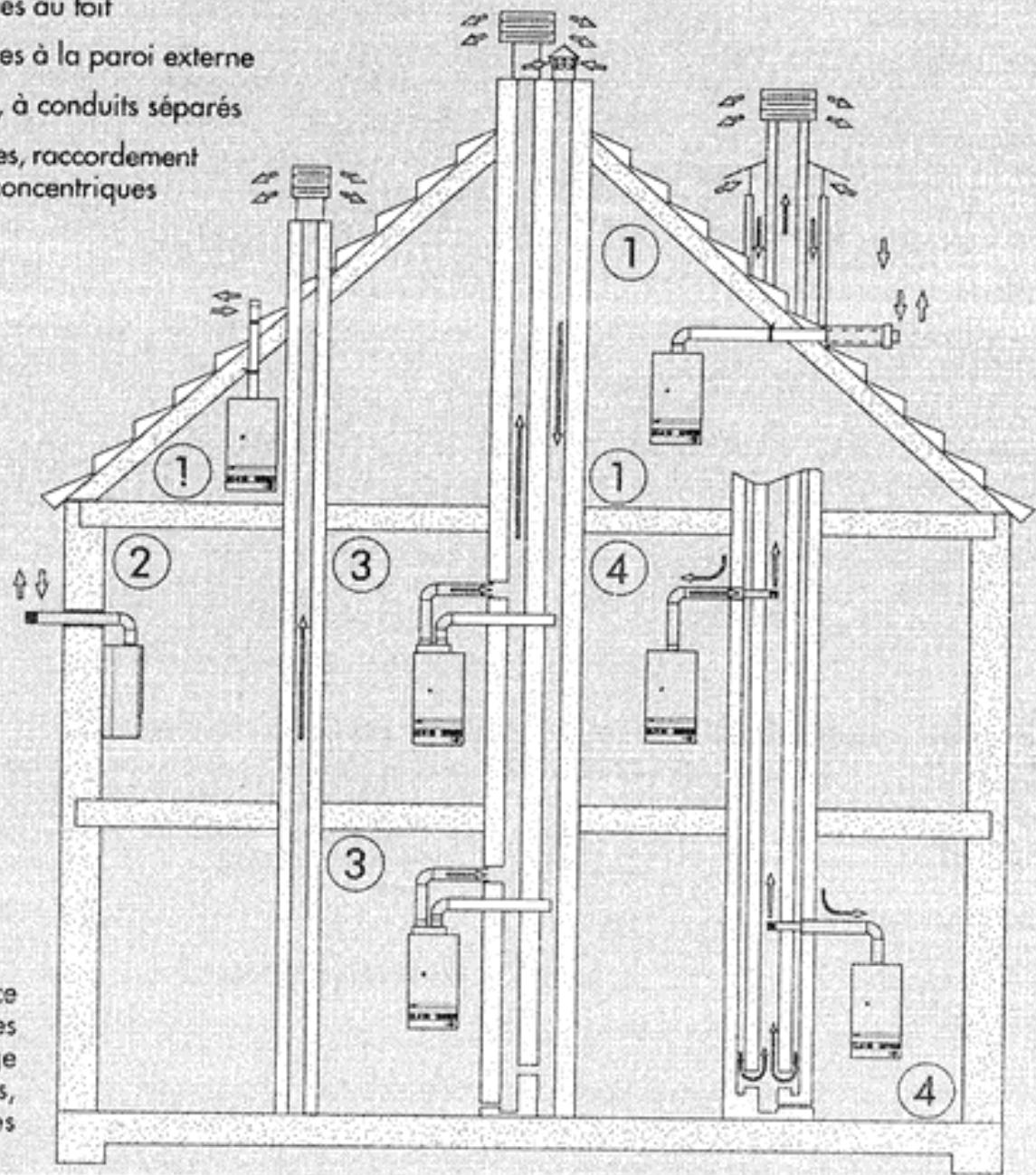

1 concentriques au toit 2 concentriques à la paroi externe 3 dédoublées, à conduits séparés 4 concentriques, raccordement à conduits concentriques
Pour la mise en place et les distances des raccords de tirage aux fenêtres, portes, etc., respecter les normes en vigueur.
Raccordement d'evacuation des FUMEES
La chaudière est conçue pour être raccordée à une cheminée et/ou à un carneau montant; elle peut également évacuer les produits de la combustion directement à l'extérieur.

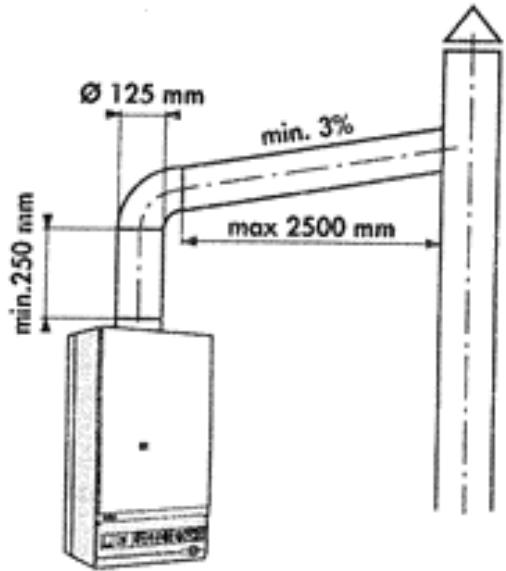

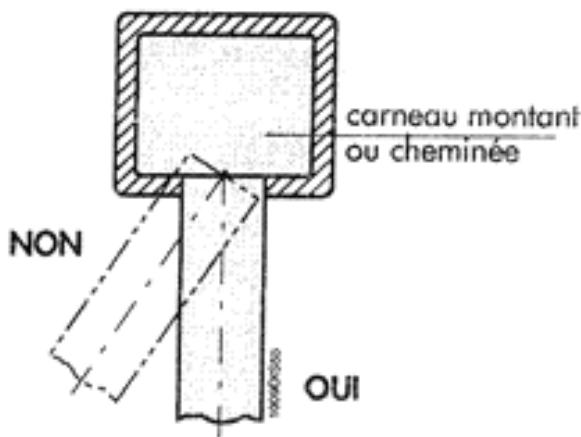

Raccordement a une cheminee
Le raccordement à une cheminée ou à un carneau montant doit être effectué par un conduit de fumées avec les caractéristiques suivantes:
etre etanche, comme doit I'etre le raccordement a la cheminée: etre realized avec un materiel approprié; les raccords doivent etre visibles; ne pas avoir plus de trois changements de direction, non supérieurs a n°3, qui doivent etre realizedes avec des angles internes supérieurs a et en utilisant des elements courbes (coudes); ne pas avoir de dispositiifs d'arrêt; avoir l'axe du parcours final d'entree perpendiculara la paroi interne opposede la cheminee: doit etro solidement fixe, etre etanche a l'entree, sans depasser a l'intérieur; de préférence, ne receivevoir qu'une seule chaudière; respector les normes locales en vigueur.
Installation
L'installation doit être prévue dans une pièce bien aérée, sans vapeurs corrosives et doit être conforme aux dispositions des lois se rapportant à l'évacuation des produits de la combustion selon les normes en vigueur. On recommande de façon particulière, de respecter les normes en vigueur en matière de sécurité et celles qui régissent la construction et l'emplacement des canneaux montants.
Mise en service de l'installation
Ouvrir les fenêtres et les portes et éviter la présence de flammes libres. Effectuer la purge d'air. Vérifier qu'il n'y ait pas de fuites de gaz (utiliser une solution savonneuse ou un produit équivalent).
Avant d'installer la chaudière, il est important de libérer les conduites du réseau d'eau des impuretés eventuelles. Pour effectuer cette opération, utiliser de l'air ou du gaz inerte. Successivement, il faut vérifier que la chaudière soit prédiposée pour le type de gaz que l'utilisateur a à sa disposition.
Remplissage de l'installation
Ouvrir lentement le robinet d'alimentation d'eau jusqu'à ce que la pression de l'installation, indiquée sur l'hydromètre, atteigne la valeur de 1 bar, puis le refermer. Contrôler que le bouchon de la soupape de purge d'air automatique soit desserré, et actionner plusieurs fois le circulateur pour éliminer l'air présent dans le circuit.
Ouvrir le robinet du gaz. Tourner le bouton de la soupape du gaz (fig. 1, pos. 1) en position pilote (*), et l'enfoncer à fond tout en actionnant le bouton de l'allumage piezo-électrique (fig. 1, pos. 2), jusqu'à ce que s'allume la flamme du brûleur pilote (fig. 1, pos. 3); ensuite attendre quelques secondes avant de relâcher le bouton (2). Si, quand on relâche le bouton, la flamme s'éteint, répéter l'opération en le maintenant enfoncé plus longtemps. Ensuite, tourner le bouton de la soupape du gaz (1) en position brûleur (4).

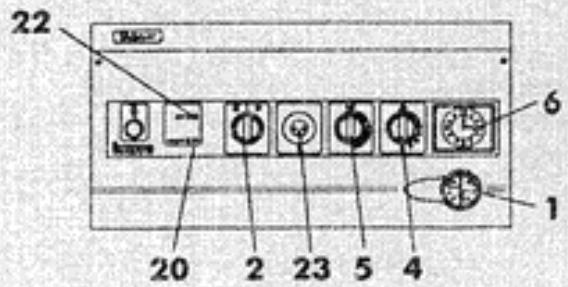

Allumage MOD. INOVA CS

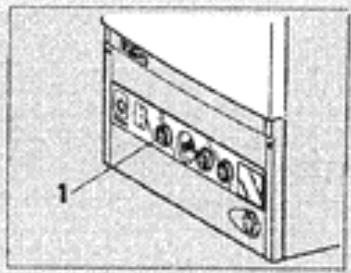

Ouvrir le robinet du gaz, amener le sélecteur (fig. 2, pos. 4) dans la position éte. Tourner le bouton de la soupape du gaz (fig. 2, pos. 1) en position pilote (^*), et l'enfoncer à fond jusqu'à ce que s'allume la flamme du brûleur pilote (fig. 2, pos. 3) ; ensuite attendre quelques secondes avant de relâcher le bouton (2). Si, quand on relâche le bouton, la flamme s'éteint, répéter l'opération en le maintenant enfoncé plus longtemps. Ensuite, tourner le bouton de la soupape du gaz (1) en position brûleur (y).
Fig. 1
Fig. 2

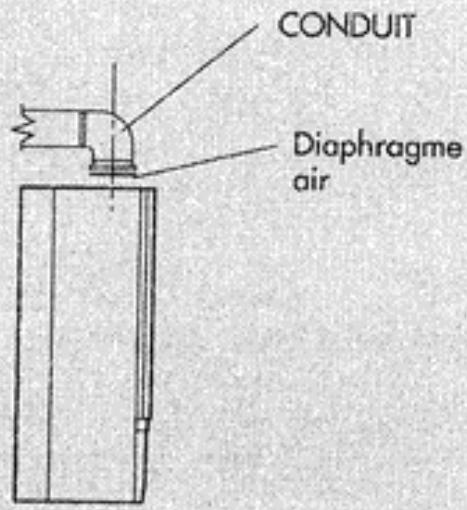

Conduit concentrique d'évacuation

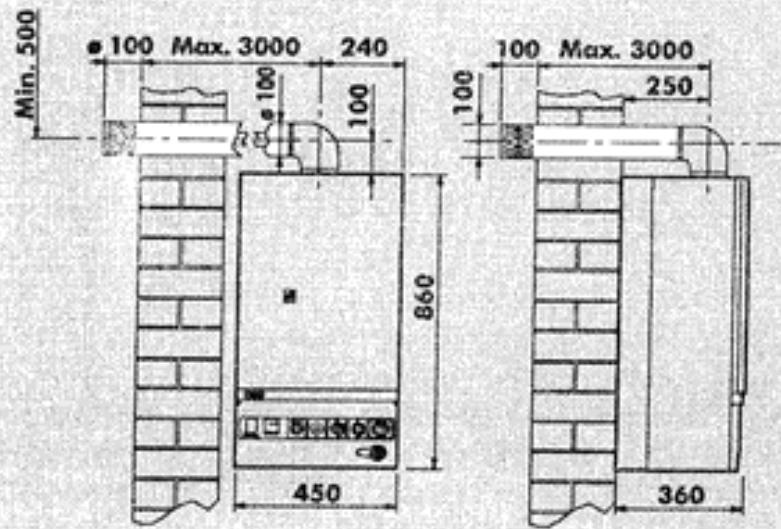

Installer le conduit concentrique en le positionnant dans la direction souhaitée et y enfiler le joint d'étanchéité, puis installer le diaphragme approprié (voir tableau ci-dessous).
Installer les tubes d'aspiration et d'évacuation des fumées en respectant les indications du schéma d'installation correspondant. Il faut maintenir le conduit d'évacuation des fumées légèrement incliné vers l'extérieur.

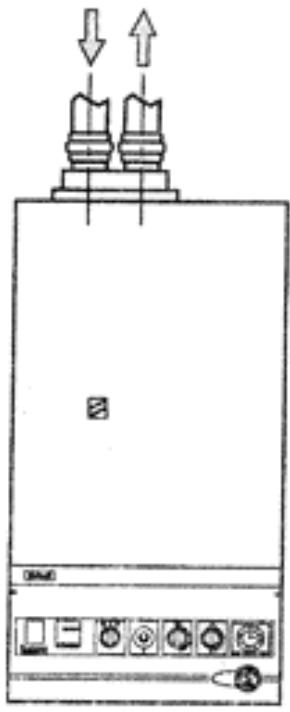

Conduit dedouble
L'installation d'un coude dans le raccordement de la chaudière à la cheminée crée une perte de pression.
Les valeurs du tableau indiquent une réduction de tubulure linéaire.
| INSTALLATION TYPE | MISE EN PLACE CONDUIT A 90° | MISE EN PLACE CONDUIT A 45° |
| CONDUIT | 1 mt | 0,5 mt |
| CONCENTRIQUE | ||
| EVACUATION/ASPIRATION | 0,6 mt | 0,3 mt |
| SEPARES |
Reglages
La chaudière prévoit la possibilité d'adapter la puissance thermique en chauffage (sans modifier pour autant le réglage de la potentiaité disponible pour la production d'eau chaude sanitaire) aux besoins spécifiques des pièces à chauffer.
Toutes les chaudières sont réglées en usine à 70% de leur potentialité maximum. Pour adapter la chaudière à la puissance nécessaire pour l'installation, procéder aux opérations suivantes:

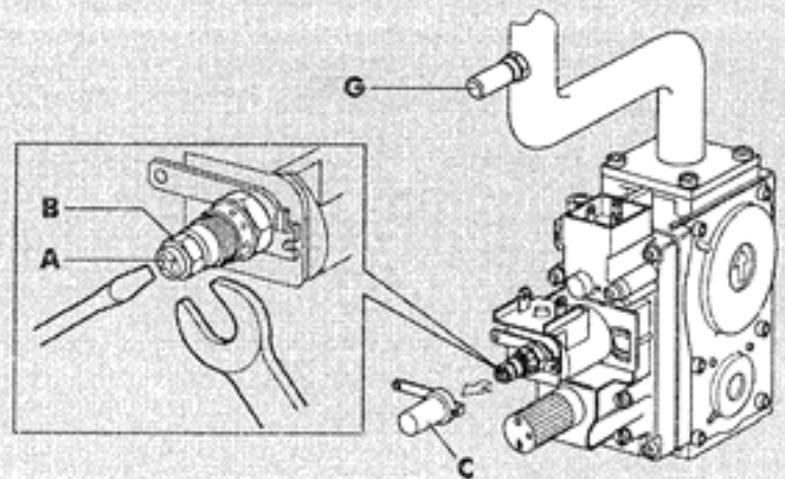

Insérer un manomètre dans la prise de pression (G) Activer l'alimentation électrique de la soupape du gaz en amendant le sélecteur (1) en position HIVER Agir sur le potentiomètre de chauffage (2) à travers l'orifice situé à l'arrête du panneau de commande, jusqu'à ce que soit atteinte la pression du gaz nécessaire pour la potentialité de l'installation de chauffage (voir courbes de pression).
S'il devait être nécessaire d'intervenir sur le réglage de la soupape du gaz minimum et maximum, effectuer les opérations suivantes:
Alimenter le modulateur à la tension correcte. Tourner l'écrou (B) dans le sens des aiguilles d'une montre (au moyen d'une clé de 10 mm) pour augmenter la pression de sortie. - Pression minimum (ce réglage ne doit être effectué qu'après avoir procédé à celui de la pression maximum de sortie). Désactiver l'alimentation du modulateur. Tout en maintenant bloqué l'écrou (B) au moyen d'une clé, tourner la vis (A) dans le sens des aiguilles d'une montre pour augmenter la pression de sortie.
Une fois les réglages terminés:
Contrôler les valeurs de la pression minimum et maximum ; si nécessaire, les ajuster. - Mettre en place le capuchon en plastique (C).
Avant d'effectuer ces opérations, veiller à débrancher le raccord de compensation (voir page 9).
N. B.: Pour effectuer ce réglage, il est nécessaire d'utiliser un manomètre à colonne d'eau, qui doit être relié à la prise de pression.
Reglage du DEBIT du gaz au PILOTE INOVA c-cs
Le débit du gaz au brûleur se règle directement sur la soupape du gaz. Pour ce faire, il suffit de tourner la vis prévue à cet effet (pilot). La flamme pilote doit être bleue et doit bien envelopper l'extrémité du thermocouple.
Transformation du gaz naturel au gaz liquide

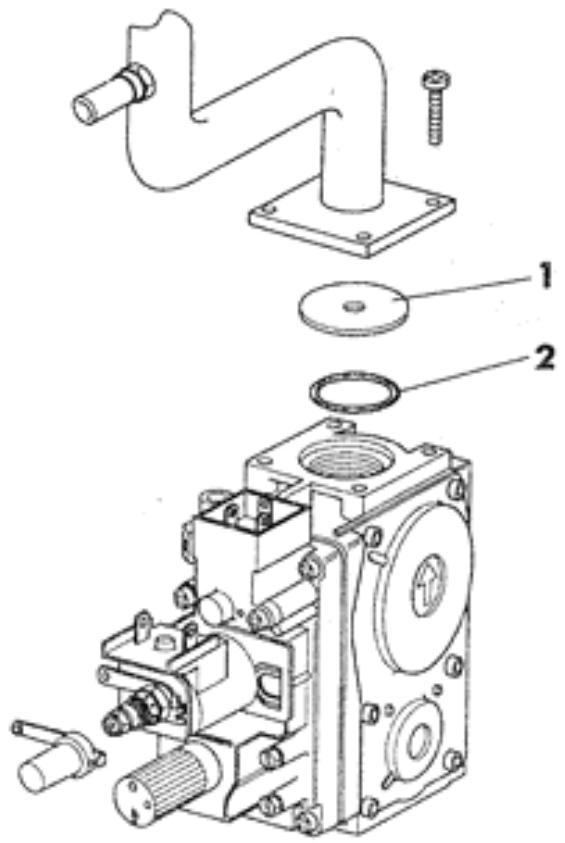

Remplacer les injecteurs du brûleur, introduire le diaphragme (1) et le joint d'étanchéité (2) inclus dans le kit spécial, en respectant le sens du montage.
Procéder ensuite au réglage proprement dit comme indiqué au paragraphe "REGLAGES". Page 21.
Pour le des injecteurs et la pression du gaz d'exercice, voir tableau ci-dessous :
| Type de gaz | Pression aux injecteurs mbars | Injecteurs | Diaphragme gaz (1) | ||||||
| INOVA 20C W | INOVA 20CS W | Débit brûleur m3/h | Ø mm | P.C.I. kcal/h | C | CS | |||
| min. | max. | min. | max. | Ø | Ø | ||||
| GAZ NATUREL (G20-20 mbars) | 3,1 | 11,2 | 1,9 | 10,7 | 2,53 | 1,2 | 8.550 | - | 5 |
| GAZ LIQUIDE B (G30-28/30 mbars) | 6,6 | 24,6 | 6,2 | 25 | 0,73 | 0,75 | 29.330 | 4,7 | 5 |
| GAZ LIQUIDE P (G31-37 mbars) | 8,5 | 31,4 | 6,2 | 32,8 | 0,96 | 0,75 | 22.360 | 4,7 | 5 |
ARRET Prolonge
En cas d'arrêt prolongé de la chaudière, fermer le robinet du gaz et couper l'alimentation électrique de l'appareil.
Allumage/arret temporaire
S'obligent en intervenant:
soit sur le thermostat d'ambiance ; soit sur le thermostat de réglage (situé sur le tableau de commande) ; soit sur l'horloge de programmation (sur demande).
Entretien
Les opérations suivantes sont du ressort exclusif d'un personnel qualifié ; veuillez donc vous adresser à l'organisation :
Si vous installez le thermostat d'ambiance, nous vous recommandons notre chronothermostat CLASS, qui garantit d'une part le confort d'un réglage précis de la température et permet d'autre part toute une gamme de programmes de chauffage, ou bien l'horloge digitale de programmation.
ATTENTION: Le thermostat d'ambiance alimenté à 230 V doit être branché sur la borne de terre, sinon utilisez le thermostat d'ambiance de classe II.
Horloge de programmation (sur option)
Chronothermostat CLASS (sur option)
ANOMALIES DE FONCTIONNEMENT
| PANNE | CAUSE |
| 1 L'ALLUMAGE N'A PAS LIEU | A Robinet du gaz fermé B Pilote éteint C Absence de l'étinçelle d'allumage D Présence d'air dans la tubulure E Intervention du thermostat de suture F L'eau ne circule pas G La température de l'eau de la chaudière est supérieure à la position du thermostat de réglage. |
| 2 EXPLOSIONS LORS DE L'ALLUMAGE L'ALLUMAGE | A Flamme défectueuse B Débit du gaz insuffisant ou mal régle |
| 3 ODEUR DE GAZ | A Perte dans le circuit des tubulures (externes et internes de la chaudière) |
| 4 ODEUR DE GAZ NON BRULE ET MAUVAISE COMBUSTION DU BRULEUR | A Conduit de fumée de section ou hauteur avec raccord non propriété à la chaudière B Consommation excessive de gaz - la combustion n'est pas par- faite C Les petites flammes ont tendance à se détacher ou ont les poin- tes jaunes. |
| 5 LA CHAUDIERE PRODUIT DE LA CONDENSATION | A Conduit de section ou hauteur non appropriée (dimensions excessives) B La chaudière fonctionne à une température trop BASSE |
| 6 RADIATEURS FROIDS EN HIVER | A Le sélecteur est hiver est sur la position été B Thermostat d'ambiance régle trop bas ou défectueux C Installation ou radiateurs fermés D Circulateur bloqué E Témoin manque d'eau allumé |
| 7 FAIBLE PRODUCTION DE E.C.S. (EAU CHAUBE SANITAIRE) | A La température de l'eau chaude sanitaire est bassé |
REMEDE
A. Ouvrir le robinet du gaz B. Appuyer sur le bouton-poussoir de la vanne du gaz et répéter l'allumage C. S'adresser au technicien D. Répéter l'allumage E. Rallumer le brûleur pilote F. Rétablir la pression de la chaudière et contrôler le circulateur G. Mettre le thermostat de réglage sur la température souhaitée
A-B S'adresser au technicien
A Contrer les pertes eventuelles de gaz dans les tubulures externes - Contrer le circuit de gaz de la chaudière - S'adresser au technicien
A Remplacer les parties non conformes B Régler le débit du gaz au moyen du modulateur C Vérifier que les conduites d'air et les cônes venturi du brûleur soient propres. En cas de contrôle négatif des points a-b-c, s'adresser au technicien
A Remplacer les parties non conformes B Régler le thermostat de la chaudière à une température supérieure et contrôler que le raccord du tube d'aspiration / évacuation des fumées ait été effectué correctement.
A Mettre le sélecteur sur la position hiver B Régler le thermostat à une température supérieure ou le ramplacer C Contrôler que les vannes de l'installation et les robinets des radiateurs soient ouverts. En cas de contrôle négatif du point c, s'adresser au technicien. D Débloquer en utilisant un tournevis et contrôler l'alimentation électrique. E Basse pression d'eau dans l'installation.
A Régler le potentiomètre du circuit sanitaire à une température supérieure et contrôler l'état de la sonde température de refoulement.
