Type de produit	Chaudière gaz à haut rendement
Marque	LAMBORGHINI
Modèle	BIA F 30-90
Usage	Chauffage domestique et production d'eau chaude sanitaire
Combustible	Gaz ou gazole
Puissance thermique utile	30,6 kW (26.316 kcal/h)
Rendement utile	90 %
Pression circuit chauffage	3 bar max
Pression circuit sanitaire	7 bar max
Capacité du ballon ECS	90 litres
Contenance eau chaudière	14 litres
Poids	180 kg
Dimensions (longueur)	706 mm
Diamètre cheminée	130 mm
Température des fumées	210 °C
Alimentation électrique	230 V - 50 Hz
Vase d'expansion	10 litres
Nombre d'éléments fonte	3
Production ECS (Δt 30°C)	800 l/h
Fonctions spéciales	Anti-légionelles, évacuation surtempérature
Entretien	Nettoyage annuel par professionnel qualifié
Sécurité	Soupape de sécurité, thermostat de sécurité, mise à la terre obligatoire
Pièces détachées disponibles	Brûleurs Lamborghini, kit évacuation Lej-line

FOIRE AUX QUESTIONS - BIA F 30-90 LAMBORGHINI

Quel type de combustible puis-je utiliser avec la chaudière BIA F 30-90 ?

La chaudière peut fonctionner avec du gaz ou du gazole. Il est conseillé d'utiliser des brûleurs Lamborghini.

Quelle est la puissance thermique de la chaudière ?

La puissance thermique utile est de 30,6 kW (26.316 kcal/h) et la puissance du foyer est de 34 kW (29.240 kcal/h).

Comment régler la température de chauffage ?

La température de chauffage se règle entre 40°C et 82°C à l'aide du thermostat situé sur le tableau de commande.

Que faire en cas de surchauffe de la chaudière ?

Si la température dépasse 92°C, le système active une fonction d'évacuation via le circulateur sanitaire et une LED orange clignote jusqu'à ce que la température redescende sous 90°C.

Comment entretenir la chaudière ?

L'entretien doit être réalisé au moins une fois par an par un professionnel qualifié. Il inclut le nettoyage intérieur, le contrôle du brûleur, du conduit de fumée et des dispositifs de sécurité.

Puis-je installer la chaudière moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié conformément aux normes en vigueur et aux instructions du constructeur.

Quelle est la pression de remplissage recommandée pour le circuit de chauffage ?

La pression de remplissage doit être comprise entre 1,2 et 1,5 bar. La pression maximale d'utilisation est de 3 bar.

Comment purger l'installation de chauffage ?

Avant la première mise en service, il est nécessaire de purger l'installation après l'avoir remplie à la pression correcte. Utilisez les purgeurs automatiques ou manuels prévus.

Que faire en cas de gel prolongé ?

Pour les longues périodes d'arrêt en hiver, il est recommandé d'ajouter de l'antigel approprié dans l'installation ou de vidanger complètement le circuit pour éviter les dommages.

Où trouver des pièces détachées pour la chaudière ?

Les pièces détachées d'origine, notamment les brûleurs Lamborghini et le kit d'évacuation Lej-line, sont disponibles auprès de votre installateur ou du service après-vente agréé.

MODE D'EMPLOI BIA F 30-90 LAMBORGHINI

Nous remercions d'avoir choisi un produit de qualité

et nous souhaitons qu'il vous apporte toutes les satisfactions que vous en attendez. À noter que LAMBORGHINI ne garantit pas que la qualité de son service après-vente.

Lire attentivement les instructions et les avertissements contenus dans le présent manuel fournissant des indications importantes concernant la sécurité d'installation. Conserver avec soin ce manuel pour toute consultation future.

L'installation doit être effectuée par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur.

Généralités

La chaudière BIA est un générateur de chaleur à haut rendement pour le chauffage domestique et la production d'eau chaude sanitaire, qui peut fonctionner avec des brûleurs à gaz ou gazole.

Le corps de chaudière est en fonte, dont les éléments sont assemblés avec des tirants et bicones. Sa forme particulière garantit une répartition idéale des ailettes pour une efficacité thermique optimale et une grande économie d'énergie.

Un tableau de commande élégant, un habillage point et assemblé par pression, un matelas de laine de verre de forte épaissur permettant de réduire au minimum les déperditions de chaleur vers l'ambiance, participent à l'esthétique et à l'isolement thermique total de l'appareil.

Il est conseillé d'équiper la chaudière de brûleurs Lamborghini.

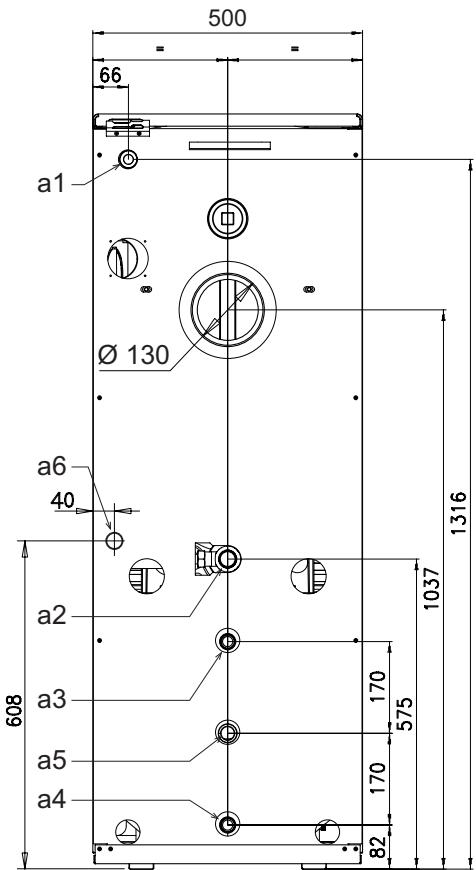

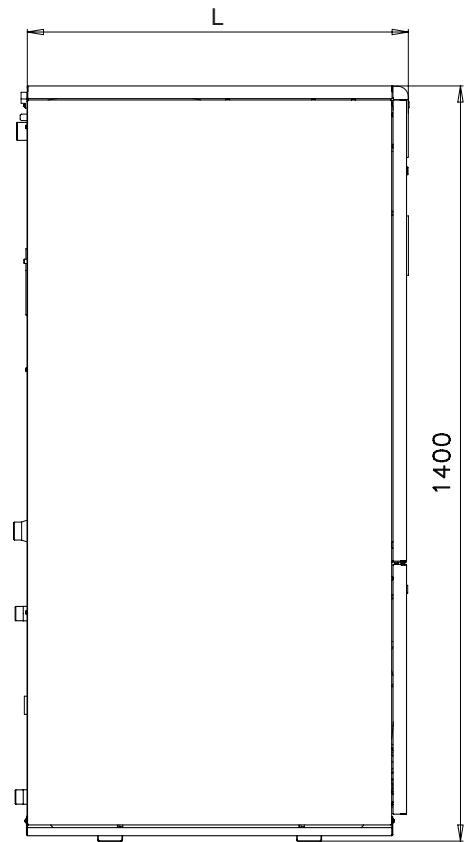

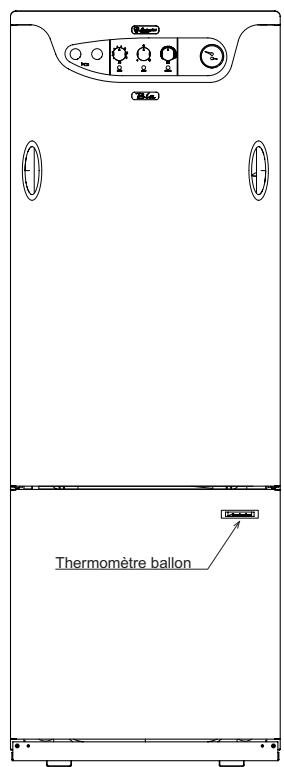

Dimensions mm

Départ chauffage Ø 1 Retour chauffage Ø 1 Sortie eau chaude 0 3/4 Entrée eau froide 3/4 Recirculation 0 3/4 Alimentation gaz Ø 3/4 (A/T avec brûleur gaz seulement)

	L
BIA F 30-90	706
BIA F 40-120	906

Caractéristiques techniques

		BIA F 30-90	BIA F 40-120
Puisance thermique utile	kW	30,6	46,5
	kcal/h	26.316	39.990
Puisance thermique du foyer	kW	34	51,4
	kcal/h	29.240	44.204
Rendement utile	%	90	90,4
Δp circuit eau Δt 10°C	mbar	1,8	4,2
Δp côte fumées	mbar	0,1	0,13
Production d'eau chaude sanitaire Δt 30°C	l/h	800	900
Puisage de pointe dans les 10 premières minutes Δt 30°C	l	220	270
Reconstitution	mini	9,5	8,5
Éléments	n°	3	4
Contenance eau en chaudière	l	14	17
Capacitéallon	l	90	120
Pression d'utilisation circuit de chauffage	bar	3	3
Pression d'utilisation circuit sanitaire	bar	7	7
Départ chauffage	Ø	1"	1"
Retour chauffage	Ø	1"	1"
Départ gallon	Ø	3/4"	3/4"
Retour gallon	Ø	3/4"	3/4"
Recirculation	Ø	3/4"	3/4"
Vase d'expansion	l	10	10
Poids chaudière	kg	180	/
Température des fumées	°C	210	210
Diamètre cheminée	Ø	130	130
Consommation combustible (gazole - gaz)	kg-m3/h	2,9 - 3,5	4,3 - 5,15
Réglage de la température de chauffage	°C	40/82	40/82
Combustible		gazole - gaz	gazole - gaz
Volume,chambre de combustion	dm3	20,15	28,21

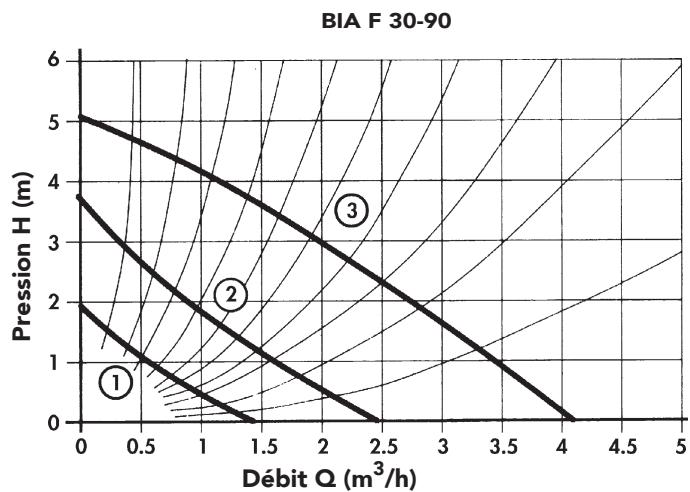

Caractéristiques du circulateur

Débit/pression disponible

1 - 2 - 3 = Vitesse circulateur

30/90 Legende

40/120

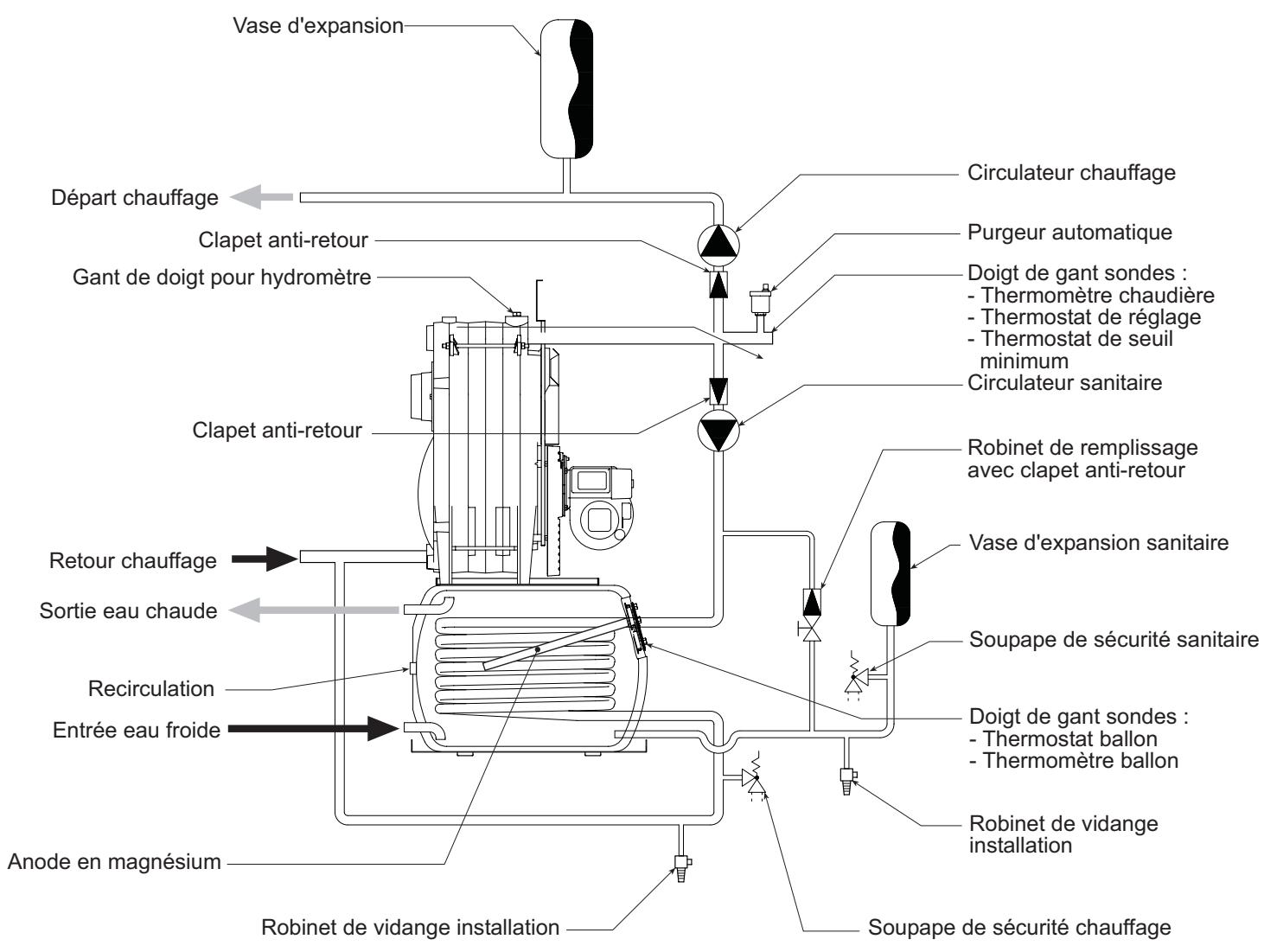

1 Soupape de suture 2 Robinet de vidange installation 3 Circulateur sanitaire 4 Brûleur 5 Circulateur chauffage 6 Purgeur automatique 7 Raccord hydromètre 8 Doigt de gant sondes: thermomètre thermostat de réglage thermostat de seuil minimum 9 Vase d'expansion

10 Doigt de gant sondes: thermostat ballon thermomètre ballon

11 Ballon 12 Anode en magnésium 13 Corps de chaudière 14 Clapet anti-retour 15 Robinet de remplissage 16 Soupape de sécurité 7 bar 17 Robinet de vidange sanitaire 18 Vase d'expansion sanitaire

TABLEAU DE COMMANDE

ANOMALIES

Raccordements électriques

Nous conseillons d'installer en amont de l'appareil un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm, muni de fusibles de 5 A max. Relier le câble d'alimentation à un réseau 230V-50 Hz en respectant les polarités Phase-Neutre.

Il est conseillé en outre de relier l'appareil à la ligne de mise à la terre.

N. B. Lamborghini décline toute responsabilité pour des dommages découlant de l'absence de connexion de mise à la terre de l'appareil et du non-respect des normes électriques en vigueur.

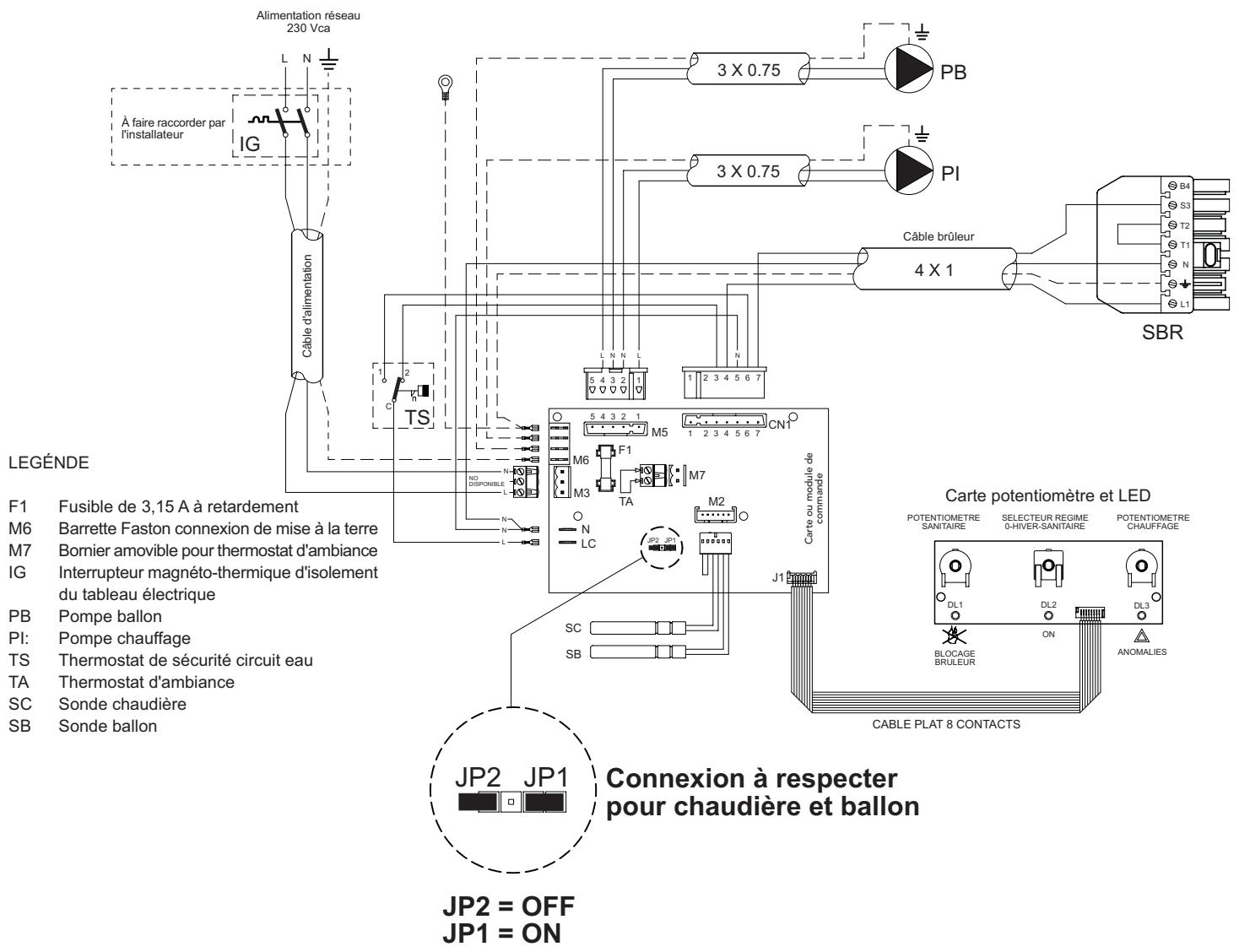

SCHEMA De princice

Pour les températures de chaudière inférieures ou égales à 5°C, la chaudière et le circulateur du circuit de chauffage se mettent en marche simultanément. Une fois atteinte la température de 20°C, le circulateur de chauffage s'arrête et le circulateur du ballon se met en marche pendant 3 minutes. À la fin du cycle de chauffage, la chaudière est remise en veille (stand-by).

Fonction d'évacuation des surtempératures

Si la température de la chaudière est égale ou supérieure à 92°C, l'électronique activera la fonction évacuation par l'intermédiaire du circulateur sanitaire et mettra en évidence l'anomalie sur le tableau de commande (LED orange clignotante) jusqu'à ce que la température devienne inférieure ou égale à 90°C. Le signal d'anomalie sur le tableau s'éteint, alors que la post-circulation sanitaire reste active pendant 4 minutes.

Fonction anti-legionelles

Toutes les 168 heures au moins le système active la fonction anti-legionelles et la température du ballon est "forcée" à une valeur égale au paramètre ajusté à 65°C.

À l'intervention du thermostat d'ambiance ou du gallon correspond l'activation de la fonction de post-circulation de 3 min.

Installation

L'installation de la chaudière doit être effectuée conformément aux normes en vigueur, suivant les instructions du constructeur et par un professionnel qualifié. Il est notamment recommandé de respecter les normes en matière de sécurité et de celles portant sur la construction et l'emplacement des conduits de fumées.

Raccordement hydraulique

Effectuer le raccordement hydraulique en respectant les indications inscrites à proximité de chaque raccord et celles indiquées dans la figure 1 de ce manuel. Le raccordement doit être effectué de manière que les tuyauteries ne puissent pas véhiculer des tensions. L'appareil est livré avec vase d'expansion. À ce propos, il est bon de rappeler que la pression de remplissage de l'installation doit être comprise entre 1,2 et 1,5 bar.

Il est conseillé de raccorder la chaudière à un conduit de fumée en bon état conformément aux normes en vigueur.

Le tube de liaison chaudière-conduit de fumée doit être réalisé en un matériel adapté pour résister à la température et à la corrosion. Il est important de bien réaliser l'étanchéité aux points de liaison et d'isoler tout le tube de liaison chaudière-conduit de fumée pour éviter la formation de condensation.

Avant le premier allumage

Avant le premier allumage, il est utile de vérifier:

• L'installation doit être remplie à la pression correcte et purgée.
• qu'il n'y a pas de fuites d'eau ou de pertes de combustible.
• que la tension d'alimentation est correcte (doit correspondre à celle indiquée sur la plaque).
• que le conduit de fumée est exécuté correctement et qu'il ne traverse aucune partie inflammable ni ne se situe à proximité de celles-ci.
• qu'il n'y a pas de substances inflammables aux alentours de la chaudière.
• que le brûleur est dimensionné à la puissance de la chaudière.
• que les vannes d'arrêt de l'eau sont ouvertes.
• La position et le tarage des thermostats.
• le débit d'eau sanitaire.

Après le premier allumage

Après le premier allumage, il est utile de vérifier:

• que le brûleur fonctionne correctement. Ce contrôle doit être effectué avec les instruments prévus à cet effet.
• que les thermostats fonctionnent correctement.
• que l'eau circule.
• L'évacuation des fumées doit s'effectuer complètement par le conduit de cheminée.

Premier allumage

Après les contrôles préliminaires, effectuer les opérations d'allumage suivantes:

• ouvrir la vanne d'arrêt du combustible.
• régler le thermostat de la chaudière à la valeur désirée.
• fermer l'interrupteur en amont de la chaudière et l'interrupteur Été/Hiver situé sur le tableau de commande.

Extinction

Pour les courtes périodes d'inutilisation, il suffit d'agir sur l'interrupteur allumé/éteint intitulé sur le tableau de commande.

Pour les longues périodes d'arrêt en hiver et afin d'éviter les dommages causés par le gel, il est nécessaire de verser l'antigel approprié dans l'installation et de vidanger complètement celle-ci.

RéGLAGE DU BRULEUR

Pour le réglage du brûleur, lire les informations contenues dans la notice du brûleur.

Entretien

L'entretien de la chaudière doit être effectué par un professionnel qualifié. Les contrôles de l'appareil doivent être effectués au moins une fois par an avant l'hiver et, en particulier, contrôler l'état de propreté de la chaudière et le bon fonctionnement de ses dispositifs de commande et de sécurité, ainsi que le fonctionnement et l'état du brûleur. Il ne faut pas oublier non plus de vérifier l'état du système ou dispositif d'évacuation des fumées.

Nettoyage de la chaudière

• Couper la tension d'alimentation de la chaudière.

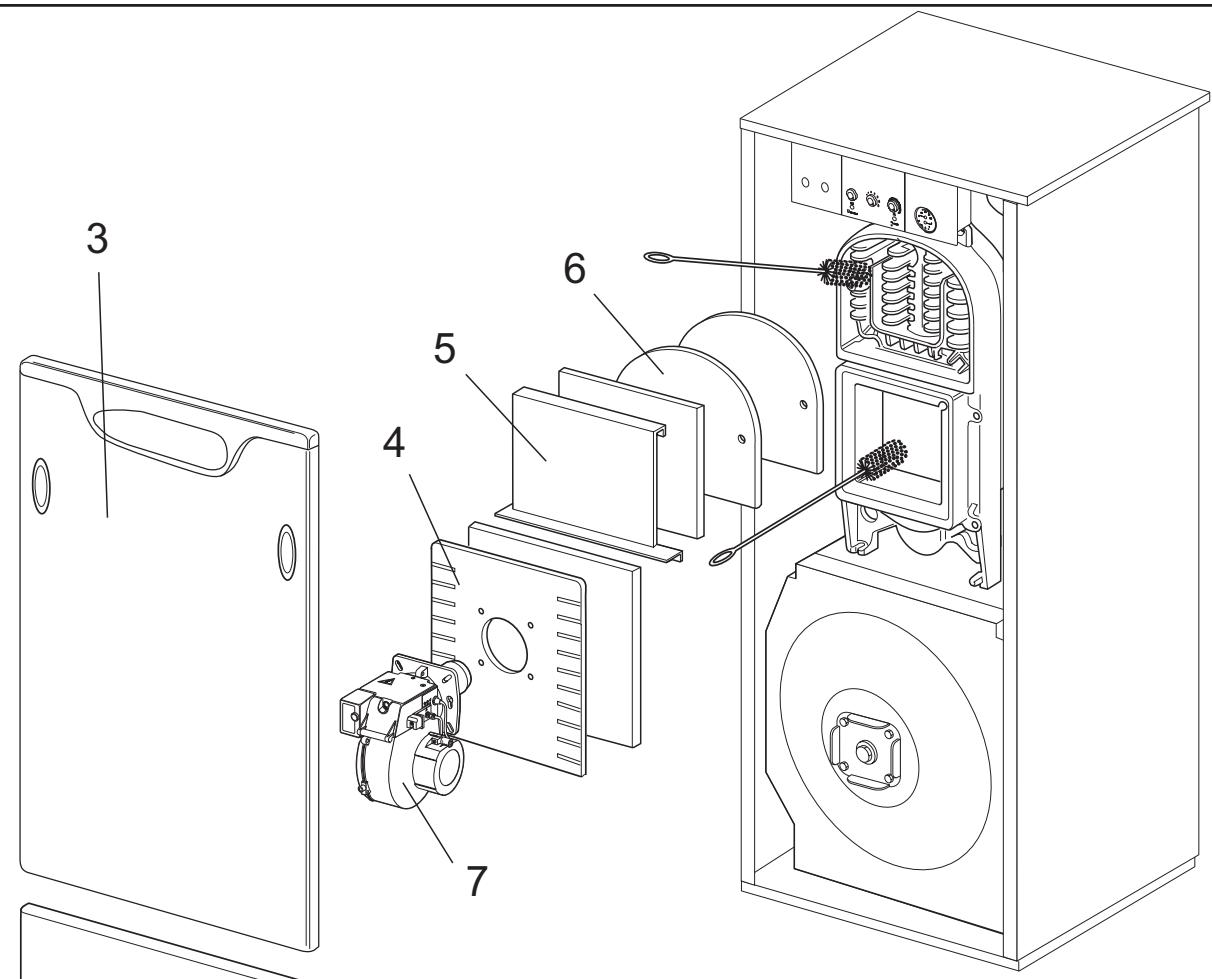

• Retirer les panneaux 2, 3, 4, 5, 6 et déposer le brûleur 7.
• Nettoyer l'intérieur de la chaudière et contrôler le ballon.
• Contrôler le conduit de fumée. Le nettoyer si nécessaire.

KIT évacuation des fumées

Installation recommandée et réalisable uniquement avec des brûleurs à gazole et avec des accessoires d'origine Lej-line.

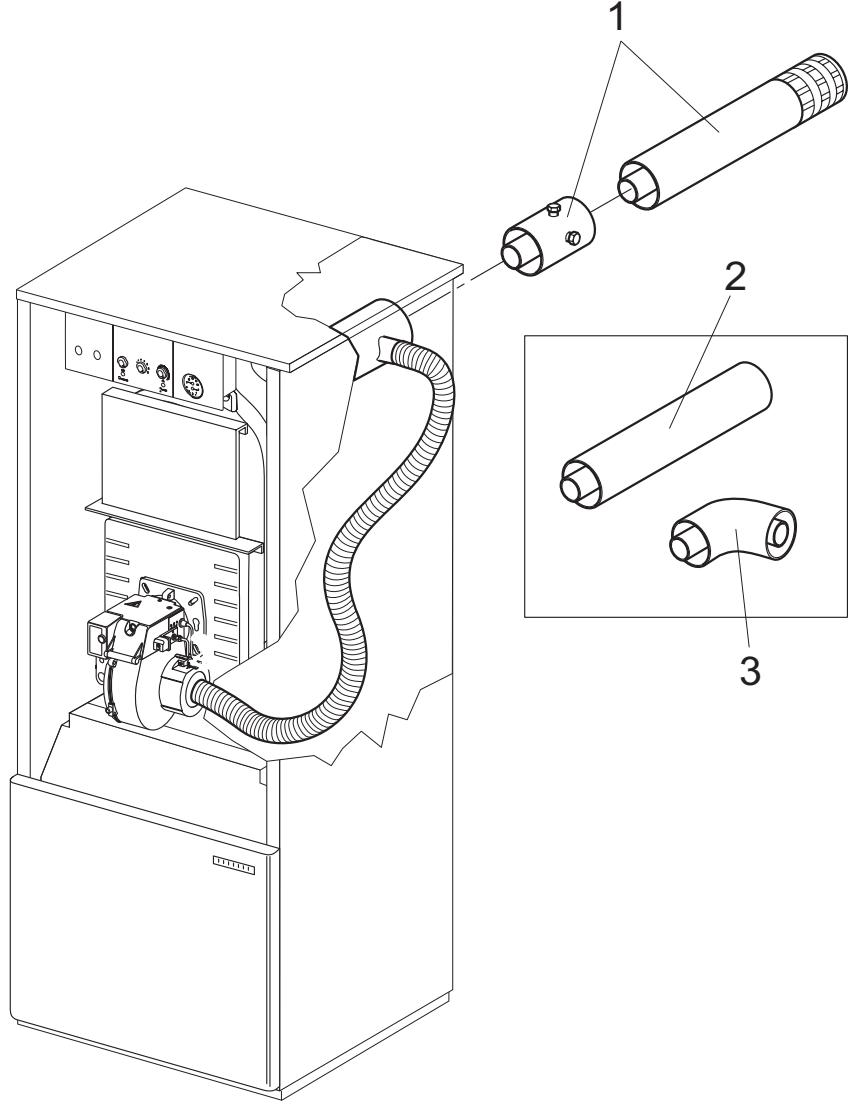

1 Kit évacuation concentrique 1 m 80/125 isolé 2 Tube-rallonge 1 m 80/125 isolé 3 Coude ? 80/125

Les chaudières mod. BIA 30-90 ST et BIA 40-120 ST sont prédisposées pour aspiration/évacuation concentriques. Le kit évacuation concentrique comprend un terminal pour l'évacuation murale et des prises de prélèvement pour l'analyse de la combustion.

La longueur maximale de l'évacuation est de 3 m. Toutes les fois qu'un coude supplémentaire est nécessaire, la longueur doit être réduite d'un mètre.

ATTENTION: Le tarage du brûleur doit être effectué avec la chaudière à régime (c'est-à-dire à la température maximale qu'atteindra l'air de combustion).
