Type d'appareil	Portail automatique
Fonctionnement automatique	Oui, avec LED indicatrices
Indicateur LED vitesse pas à pas	LED 2 allumée
Indicateur LED grande vitesse	LED 1 allumée
Branchement accessoires	Clavier à codes, bouton poussoir, portier vidéo
Contact ouverture totale	Entre bornes 3 et 5
Contact ouverture 1 vantail	Entre bornes 3 et 4
Assistance téléphonique	Disponible (numéro fourni)
Alimentation	Non précisé
Type de commande	Électrique
Nombre de vitesses	Deux (pas à pas et grande vitesse)
Compatibilité accessoires	Clavier, bouton poussoir, portier vidéo
Installation	Non précisée
Mode de contrôle	Électronique
Indicateur visuel	LED

FOIRE AUX QUESTIONS - COMPAS ORION VEGA ADYX

Comment calibrer le compas ADYX Orion Vega ?

Pour calibrer le compas, placez-le sur une surface plane et éloignée de toute source de métal ou d'aimant. Tournez-le lentement sur 360 degrés jusqu'à ce que l'écran indique que la calibration est terminée.

Que faire si l'écran du compas ne s'allume pas ?

Vérifiez que les piles sont correctement installées et chargées. Si l'écran ne s'allume toujours pas, essayez de remplacer les piles par des neuves.

Comment changer les unités de mesure sur le compas ?

Accédez au menu des réglages en appuyant sur le bouton 'Menu', puis sélectionnez 'Unités' pour choisir entre les unités métriques ou impériales.

Le compas indique une direction incorrecte, que faire ?

Assurez-vous que le compas est éloigné de toute source de perturbation magnétique. Calibrez à nouveau l'appareil et vérifiez s'il fonctionne correctement.

Le compas ADYX Orion Vega est-il étanche ?

Le compas est résistant à l'eau, mais il n'est pas entièrement étanche. Évitez de l'exposer à des immersions prolongées.

Comment réinitialiser le compas aux paramètres d'usine ?

Pour réinitialiser le compas, accédez au menu des réglages, recherchez l'option 'Réinitialiser' et confirmez votre choix.

Quelle est la durée de vie des piles du compas ?

La durée de vie des piles dépend de l'utilisation, mais en moyenne, elles peuvent durer entre 6 à 12 mois avec une utilisation normale.

Où puis-je trouver des pièces de rechange pour le compas ?

Les pièces de rechange peuvent être commandées directement sur le site officiel d'ADYX ou auprès de revendeurs agréés.

Le compas fonctionne-t-il en milieu urbain ?

Oui, le compas peut fonctionner en milieu urbain, mais des interférences peuvent survenir à proximité de grandes structures métalliques.

Le compas ADYX Orion Vega est-il livré avec un mode d'emploi ?

Oui, chaque compas est livré avec un mode d'emploi détaillé en plusieurs langues, incluant des instructions sur son utilisation et son entretien.

MODE D'EMPLOI COMPAS ORION VEGA ADYX

En appuyant sur logique : LED 7 allumée fonctionnement automatique

LED 7 éteinte fonctionnement pas à pas

En appuyant sur speed : LED 8 allumée, grande vitesse

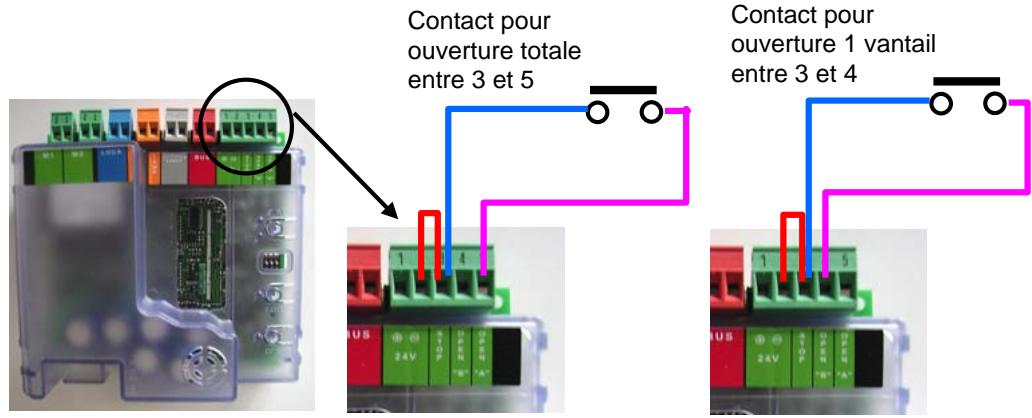

Branchement autres accessoires de commande

Clavier à codes ; bouton poussoir ; portier vidéo

Assistance telephonique

(0.34€ la minute) Vous munir de votre notice d'installation avant tout appel

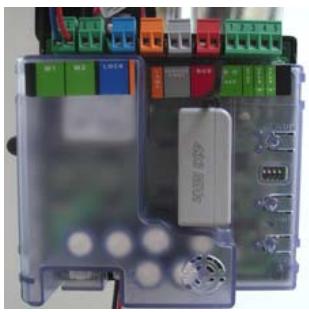

Mise en place du RECEPTEUR RADIO

Insérer le récepteur sur le connecteur 3 broches

Programmation de la télécommande BRAVO 433 mhz

Ouverture totale: logic + setup

Ouverture avantail: speed + setup

Programmation de la télécommande AMIGO 868 mhz

Ouverture totale: logique + setup

Appuyer en même temps sur les 2 boutons de la télécommande

Ouverture Avantail: speed + setup

Programmation

Déverrouiller les 2 moteurs et positionner les 2 vantaux. Reverrouiller les 2 moteurs.

Intérieur

Appuyer sur setup jusqu'à ce que les LED 4 et 5 s'allument fixes, relâcher et les LED clignotent. Le 2ème vantail part en fermeture puis le 1er.

Vérifier que les 2 côtés partent bien vers la fermeture ; sinon inverser les fils du ou des moteurs qui partent vers l'ouverture et recommencer sur setup

Intérieur

Lorsque les 2 vantaux sont fermés, ils repartent en ouverture.

Attendre que les 2 LED s’éteignent. Appuyer sur le bouton besoin de la télécommande pour refermer les 2 vantaux.

La programmation est terminée

Mise en service rapide COMPAS. ORION. VEGA.

Branchement MOTEURS 1 et 2

Le moteur M1 commande l'ouverture du premier vantail

Branchement des CELLULES BUS

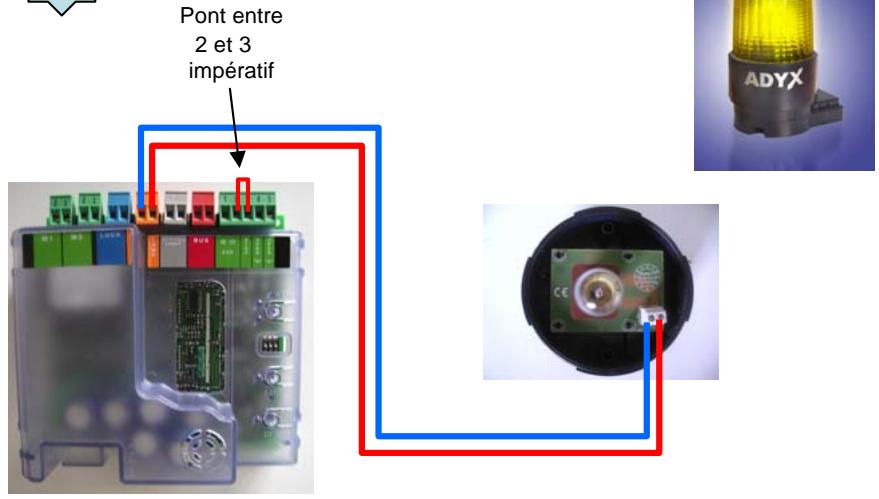

Branchement clignotant

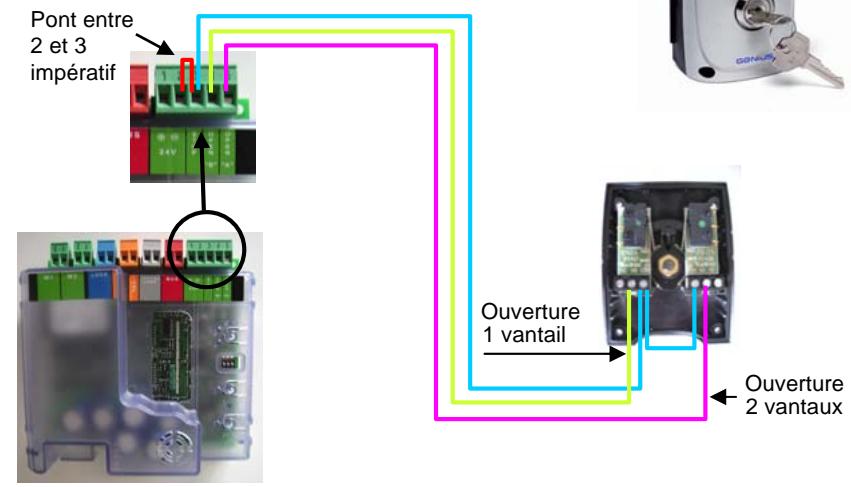

Branchement sélecteur à clé
